DICTATOR Feststellanlagen — Zentrale, Melder und Haftmagnete aus einer Hand

Woraus besteht eine DICTATOR Feststellanlage?

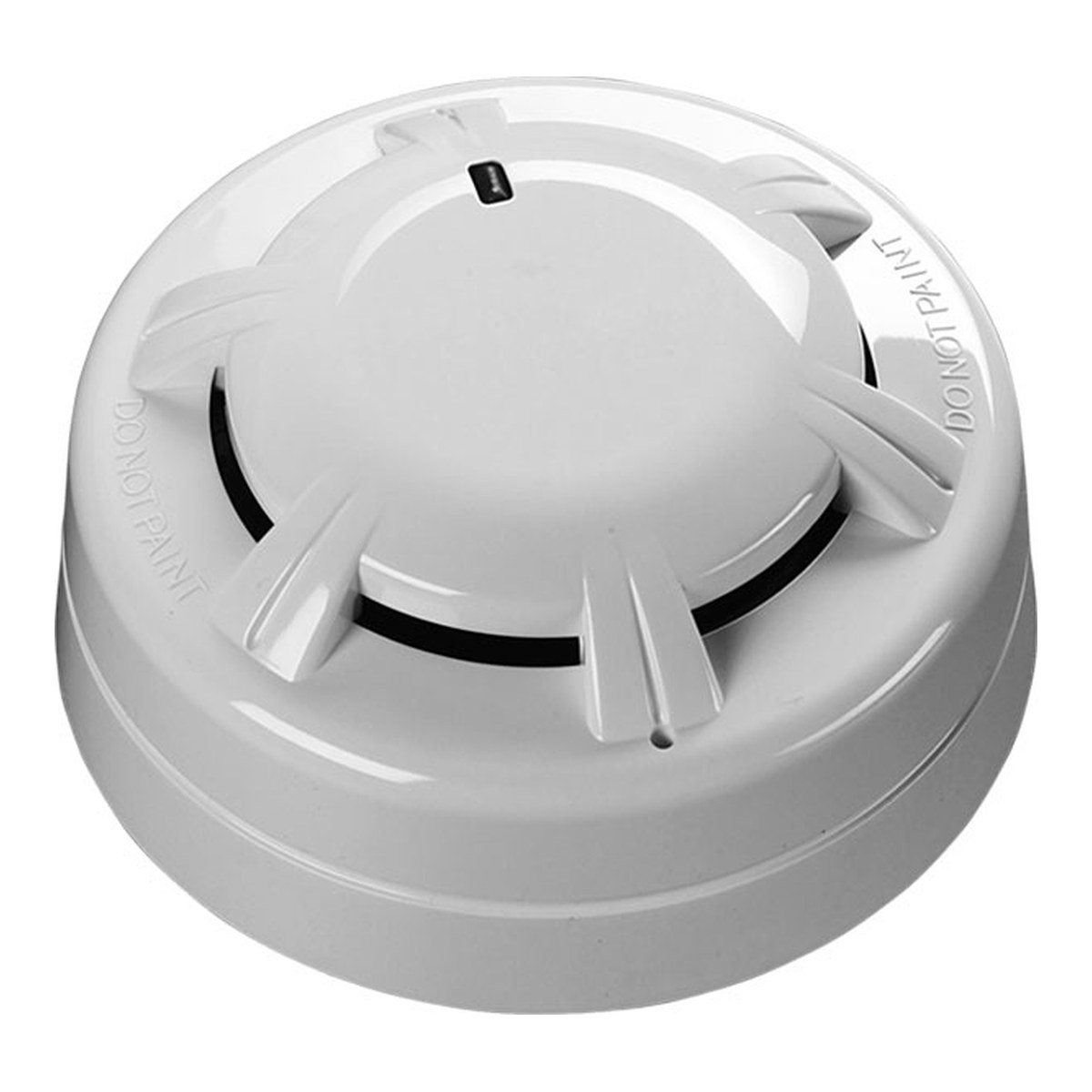

Aus mindestens fünf Teilen: der Zentrale RZ-24 als Energieversorgung und Auslösevorrichtung, dem optischen Rauchmelder RM 4000, dem Haftmagneten samt Ankerplatte als Feststellvorrichtung und der Handauslösung, die bei der RZ-24 bereits als Taster im Gehäuse steckt. Bei zweiflügeligen Türen kommt ein Schließfolgeregler hinzu.

Wofür steht die Bauartgenehmigung Z-6.500-2443?
Das ist die allgemeine Bauartgenehmigung des Deutschen Instituts für Bautechnik für die DICTATOR Feststellanlage mit der Zentrale RZ-24. Genehmigt wird nicht das einzelne Bauteil, sondern die Zusammenstellung — deshalb lassen sich Melder, Zentrale und Magnet verschiedener Hersteller nicht beliebig kombinieren. Die Nummer beginnt mit Z-6.500 und gehört damit in den Nummernkreis der Bauartgenehmigungen, der seit 2020 die früheren Zulassungen Z-6.5-xxxx ablöst.

Warum sitzt der Handauslösetaster bei DICTATOR in der Zentrale?
Die RZ-24 hat Handauslöse- und RESET-Taster im Gehäuse, dazu eine Quittiertaste für die Hupe. Das spart bei Anlagen, deren Zentrale ohnehin gut sichtbar neben der Tür sitzt, eine zusätzliche Dose samt Leitung. Ob damit die Anforderung an die Handauslösung erfüllt ist, hängt am Einbauort: Der Auslöser muss sichtbar, frei zugänglich und von der festgestellten Tür unverdeckt bleiben. Sitzt die Zentrale ungünstig, gehört ein abgesetzter Taster dazu.

Was bedeutet Remanenz 0 N bei einem Haftmagneten?
Dass nach dem Abschalten keine Resthaftkraft im Magneten bleibt. Ein Magnet mit Restmagnetismus kann die Tür festhalten, obwohl der Strom längst weg ist — genau das darf im Brandfall nicht passieren. Die DICTATOR Elektro-Haftmagnete sind mit Remanenz 0 N angegeben und zusätzlich mit Funkenlöschdiode und Verpolschutz ausgestattet.

Welche Haftkraft brauche ich für meine Brandschutztür?

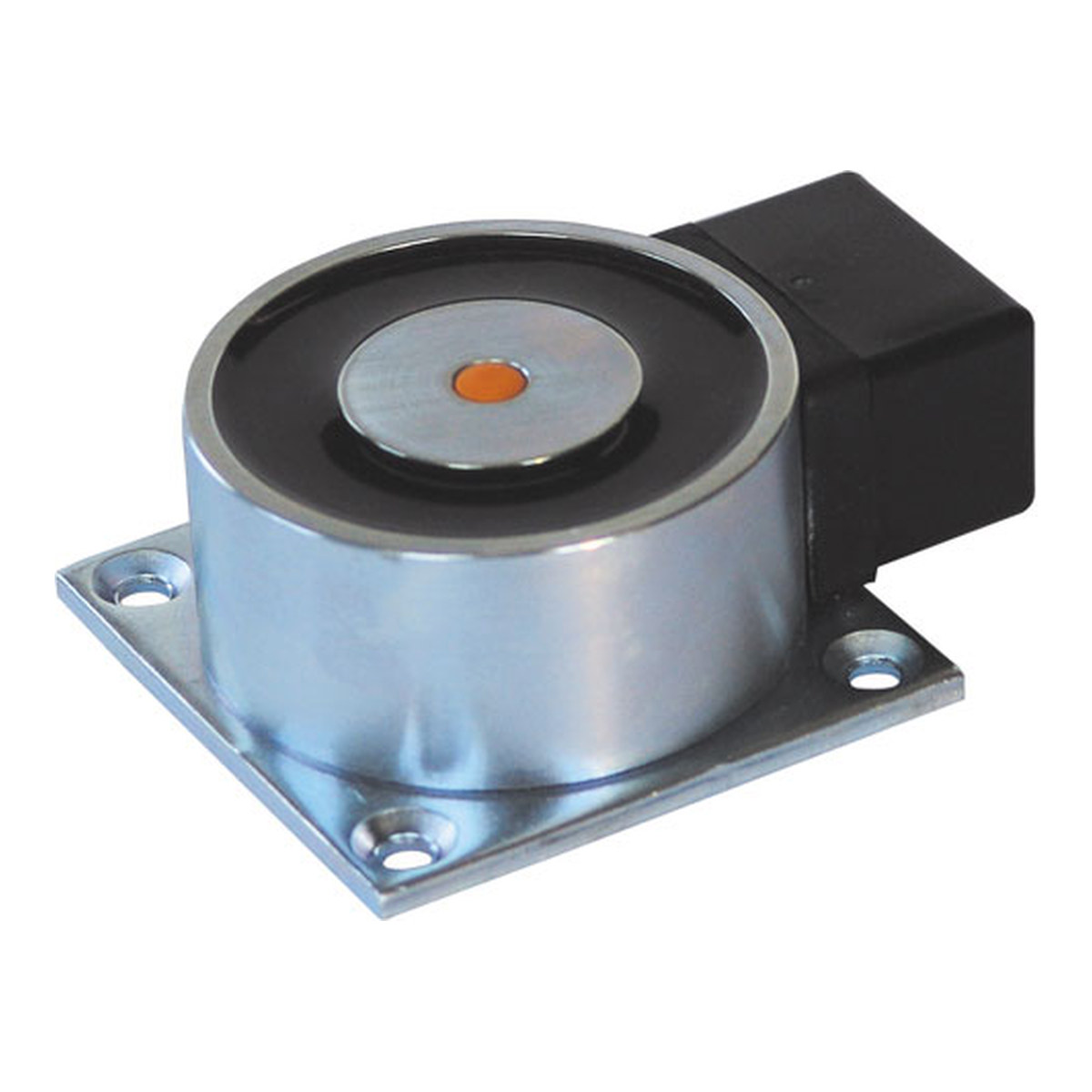

Im Sortiment stehen drei Stufen: 600 N beim GD 50 (Ø 50 mm), 700 N beim GD 60 (Ø 60 mm) und 1450 N beim GD 70 (Ø 70 mm). Die Haftkraft muss zu Gewicht und Größe des Türblatts passen und zu den Kräften, die im Betrieb daran zerren — Zugluft, Windlast, ein kräftiger Türschließer. Verbindlich ist der Verwendbarkeitsnachweis der Tür; er nennt, welche Feststellvorrichtung an diesem Abschluss zulässig ist.

Brauche ich zum Haftmagneten eine passende Ankerplatte?
Ja, und sie ist kein beliebiges Zubehörteil. DICTATOR gibt die volle Haftkraft nur mit den eigenen Ankerplatten an, und ihr Durchmesser muss geringfügig größer sein als die Magnetfläche. Es gibt sie in mehreren Bauarten: flexibel mit Gummilager für einen Winkelausgleich bis 10°, mit Winkelgelenk für bis zu 60° und als gedämpfte Teleskopausführung für schwere Tore. Beim Befestigen gilt: Das Türblatt darf nicht durchbohrt werden, und die Angaben des Verwendbarkeitsnachweises gehen vor.

Wann nehme ich die IP-65-Ausführung des Haftmagneten?

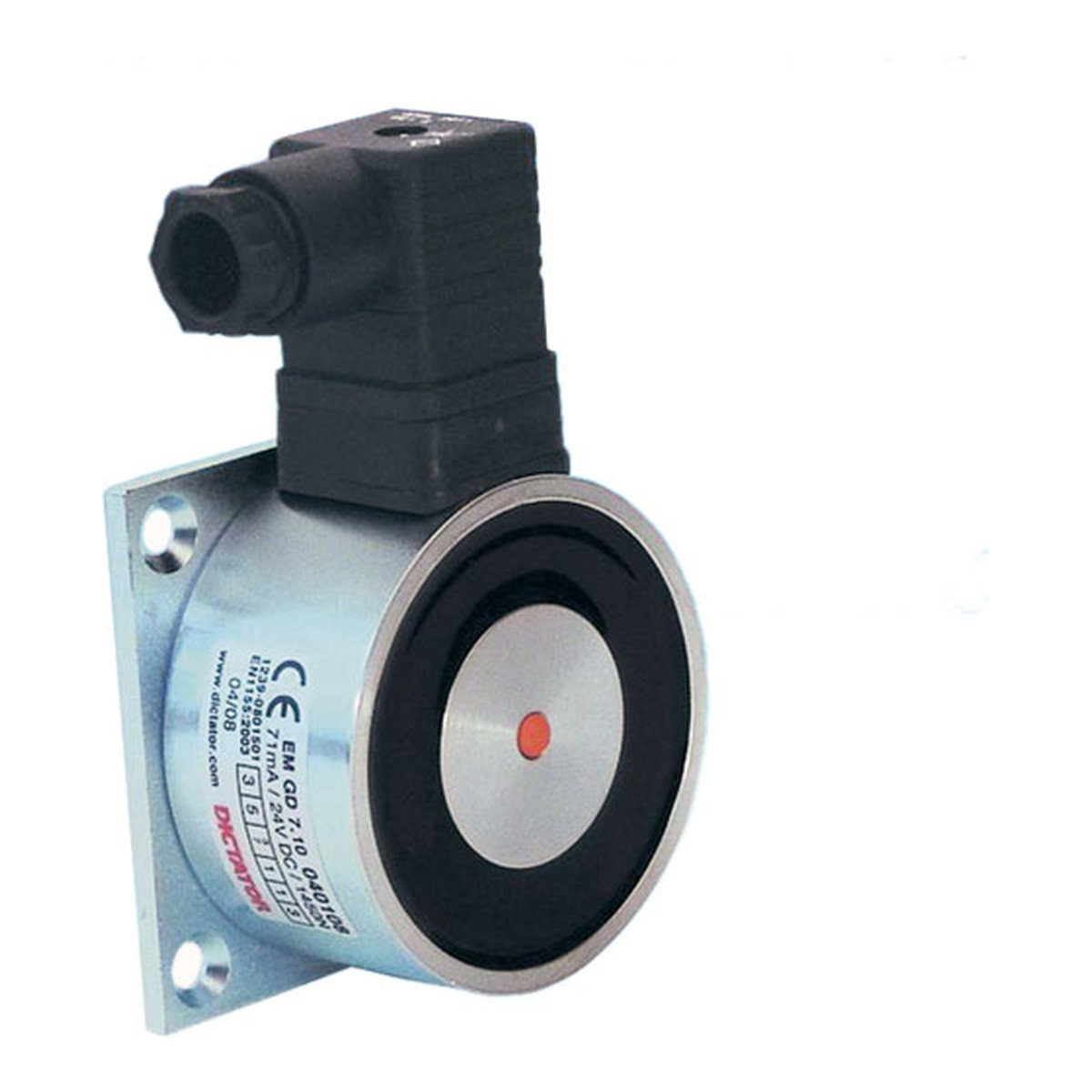

Überall dort, wo Feuchtigkeit an den Anschluss kommt — Außentüren, Tordurchfahrten, Feuchträume, Waschhallen. Die IP-65-Magnete haben statt der offenen seitlichen Anschlussklemme eine wassergeschützte Kabelverschraubung. Im trockenen Innenbereich genügt die Standardausführung mit Klemme; sie ist mit IP 20 angegeben.

Wie viele Verbraucher kann eine Zentrale RZ-24 versorgen?
Die RZ-24 ist mit einer Gesamtbelastung von 0,9 A angegeben; ihr Eigenverbrauch liegt bei rund 30 mA. Darunter muss die Summe aller angeschlossenen Verbraucher bleiben. Zur Orientierung: Die Haftmagnete des Sortiments nehmen je nach Baureihe 67 bis 71 mA auf, der Rauchmelder RM 4000 im Ruhezustand 95 µA und im Alarmfall 40 mA. Die verbindliche Rechnung gehört in die Planung der konkreten Anlage.
