DICTATOR Haftmagnet EM GD 60 F 26, 700 N

DICTATOR Baureihe F — Maßzeichnung mit Abmessungen in mm

114,38 €*

inkl. MwSt

96,12 €

zzgl. MwSt

Inhalt: 1

Lieferzeit: 5-10 Werktage

Artikelnummer: 040049

DICTATOR Haftmagnet EM GD 60 F 26, 700 N

Haftmagnet für Feststellanlagen mit 700 N Haftkraft und 60 mm Durchmesser. Baureihe F — Haftmagnet mit Anschlussklemme auf der Grundplatte.

Kurz & Knapp

700 N Haftkraft bei 60 mm Durchmesser
Anschlussklemme auf der Grundplatte
24 VDC ±10 %, 67 mA (1,6 W)
Remanenz 0 N — kein Resthaftmagnetismus
Nach EN 1155 geprüft (LE 07016)

Technische Daten

Eigenschaft	Wert
Haftkraft	700 N
Durchmesser	60 mm
Betriebsspannung	24 VDC ±10 %
Stromaufnahme	67 mA (1,6 W)
Elektrischer Anschluss	Anschlussklemme auf der Grundplatte
Oberfläche	Stahl verzinkt
Remanenz	0 N
Einschaltdauer	100 %
Temperaturbereich	-20 bis +60 °C
Prüfung nach EN 1155	ja — Kennzeichnung LE 07016

Eigenschaften

Der Anschluss erfolgt über die Anschlussklemme auf der Grundplatte des Magneten
Magnet und Grundplatte aus Stahl, standardmäßig verzinkt
Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert bei einem Anschlussfehler, dass die Funkenlöschdiode zerstört wird
Als Gegenstück muss eine Ankerplatte an der Tür befestigt werden

Einsatz und Funktion

Die Baureihe F ist die Grundausführung: Magnet auf einer Grundplatte, der elektrische Anschluss liegt auf der Anschlussklemme dieser Grundplatte. Sie wird dort eingesetzt, wo der Magnet flächig an Wand oder Rahmen verschraubt werden kann.

Passende Produkte

DICTATOR Ankerplatte AP GD 60 G 16 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 G 30 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 G 60 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 W 50 — Winkelgelenk, bis 60° schwenkbar
DICTATOR Ankerplatte AP GD 60 T 80 — Teleskop mit Dämpfung für schwere Tore
DICTATOR Abstandshalterung 55 mm / M4 — Boden-, Wand- oder Deckenmontage
DICTATOR EM GD 60 FB — Bodenmontage, Alu-Guss

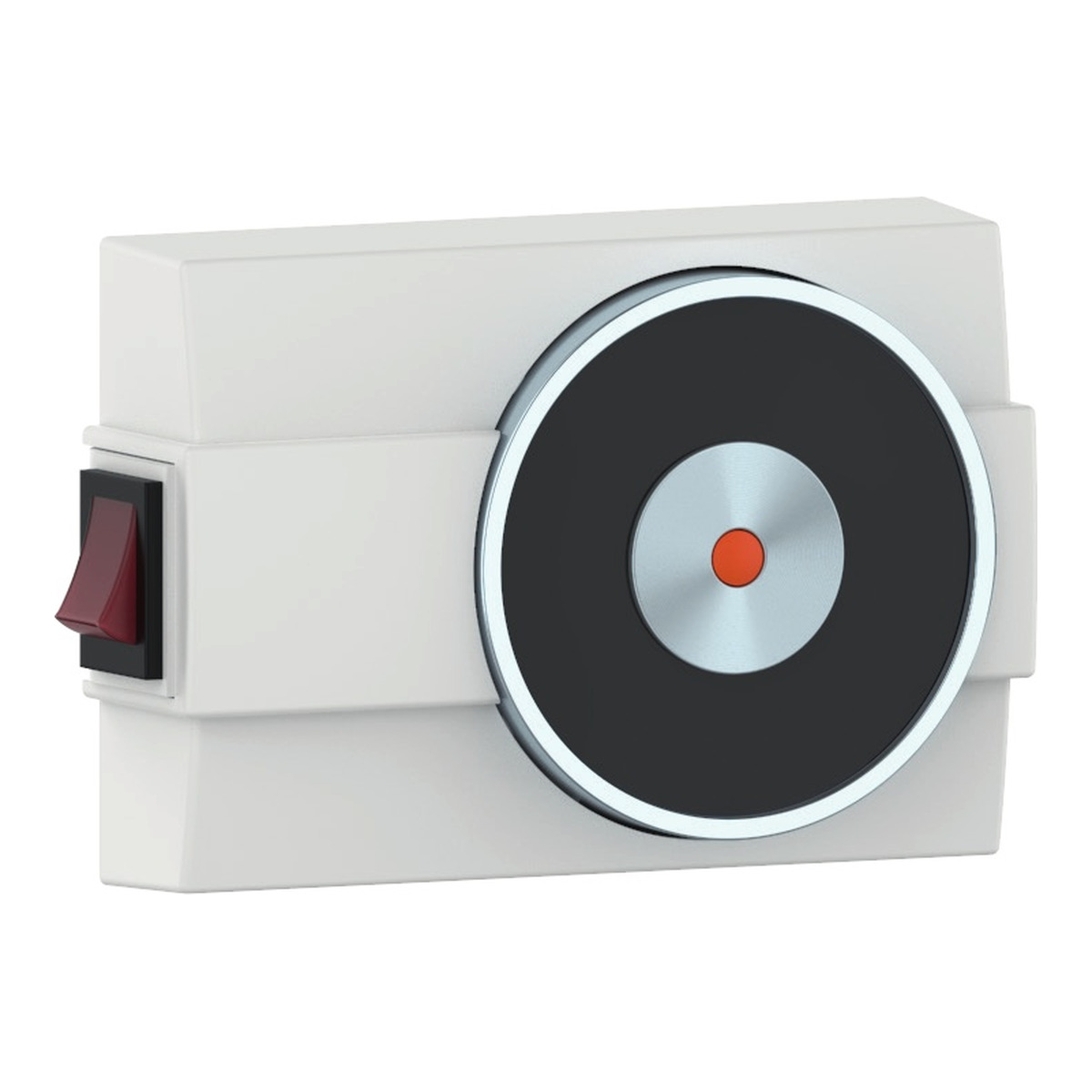

DICTATOR EM GD 60 F 26 T — Kunststoffgeh., Taster oben

Häufige Fragen

Welche Ankerplatte passt zum EM GD 60 F 26?
Die Ankerplatte muss mindestens denselben Durchmesser haben wie die Polfläche des Haftmagneten und plan darauf aufliegen. Zum EM GD 60 F 26 (Ø 60 mm) gehört deshalb eine Ankerplatte AP GD 60 — je nach Einbausituation als AP GD 60 G (Gummilager, gleicht bis 10° aus), AP GD 60 W (Winkelgelenk, bis 60°) oder AP GD 60 T (Teleskop mit Dämpfung für schwere Tore).

Wofür steht die Baureihe F?
Haftmagnet mit Anschlussklemme auf der Grundplatte. Der elektrische Anschluss erfolgt über: Anschlussklemme auf der Grundplatte.

Was bedeutet Remanenz 0 N?
Der Magnet behält nach dem Abschalten keinen Resthaftmagnetismus. Unterbricht die Zentrale im Brandfall die Stromzufuhr, gibt er die Tür sofort frei.

Ist der Haftmagnet nach EN 1155 geprüft?
Ja. Ausführungen mit der Kennzeichnung LE 07016 sind nach EN 1155 geprüft — diese trägt die Bestell-Nr. 040049.
