DICTATOR Haftmagnet EM GD 50 F 26, 600 N

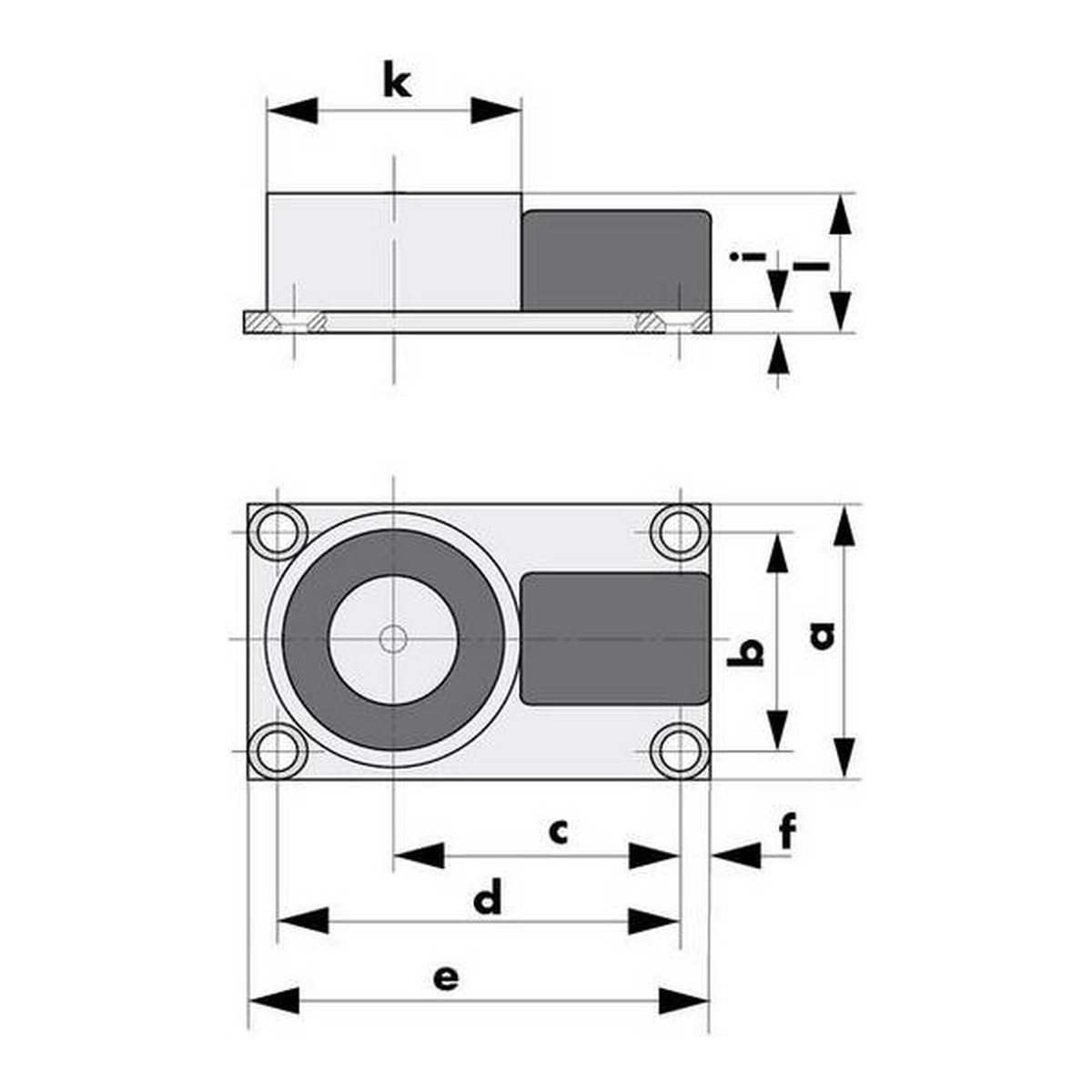

DICTATOR Baureihe F — Maßzeichnung mit Abmessungen in mm

121,45 €*

inkl. MwSt

102,06 €

zzgl. MwSt

Inhalt: 1

Lieferzeit: 5-10 Werktage

Artikelnummer: 040106

DICTATOR Haftmagnet EM GD 50 F 26, 600 N

Haftmagnet für Feststellanlagen mit 600 N Haftkraft und 50 mm Durchmesser. Baureihe F — Haftmagnet mit Anschlussklemme auf der Grundplatte.

Kurz & Knapp

600 N Haftkraft bei 50 mm Durchmesser
Anschlussklemme auf der Grundplatte
24 VDC ±10 %, 67 mA (1,6 W)
Remanenz 0 N — kein Resthaftmagnetismus
Nach EN 1155 geprüft (LE 07016)

Technische Daten

Eigenschaft	Wert
Haftkraft	600 N
Durchmesser	50 mm
Betriebsspannung	24 VDC ±10 %
Stromaufnahme	67 mA (1,6 W)
Elektrischer Anschluss	Anschlussklemme auf der Grundplatte
Oberfläche	Stahl verzinkt
Remanenz	0 N
Einschaltdauer	100 %
Temperaturbereich	-20 bis +60 °C
Prüfung nach EN 1155	ja — Kennzeichnung LE 07016

Eigenschaften

Der Anschluss erfolgt über die Anschlussklemme auf der Grundplatte des Magneten
Magnet und Grundplatte aus Stahl, standardmäßig verzinkt
Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert bei einem Anschlussfehler, dass die Funkenlöschdiode zerstört wird
Als Gegenstück muss eine Ankerplatte an der Tür befestigt werden

Einsatz und Funktion

Die Baureihe F ist die Grundausführung: Magnet auf einer Grundplatte, der elektrische Anschluss liegt auf der Anschlussklemme dieser Grundplatte. Sie wird dort eingesetzt, wo der Magnet flächig an Wand oder Rahmen verschraubt werden kann.

Passende Produkte

DICTATOR Ankerplatte AP GD 50 G 16 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 50 W 50 — Winkelgelenk, bis 60° schwenkbar
DICTATOR Ankerplatte AP GD 50 T 80 — Teleskop mit Dämpfung für schwere Tore
DICTATOR Abstandshalterung 44 mm / M4 — Boden-, Wand- oder Deckenmontage
DICTATOR EM GD 50 Q 23 — Gewindebohrung M6 hinten
DICTATOR EM GD 50 F 26 RM — Mit Rückmeldekontakt
Alle DICTATOR Haftmagnete
Alle DICTATOR Ankerplatten

Häufige Fragen

Welche Ankerplatte passt zum EM GD 50 F 26?
Die Ankerplatte muss mindestens denselben Durchmesser haben wie die Polfläche des Haftmagneten und plan darauf aufliegen. Zum EM GD 50 F 26 (Ø 50 mm) gehört deshalb eine Ankerplatte AP GD 50 — je nach Einbausituation als AP GD 50 G (Gummilager, gleicht bis 10° aus), AP GD 50 W (Winkelgelenk, bis 60°) oder AP GD 50 T (Teleskop mit Dämpfung für schwere Tore).

Ist der EM GD 50 F 26 nach EN 1155 geprüft?
Ja. Ausführungen mit der Kennzeichnung LE 07016 sind nach EN 1155 geprüft — diese trägt die Bestell-Nr. 040106.
