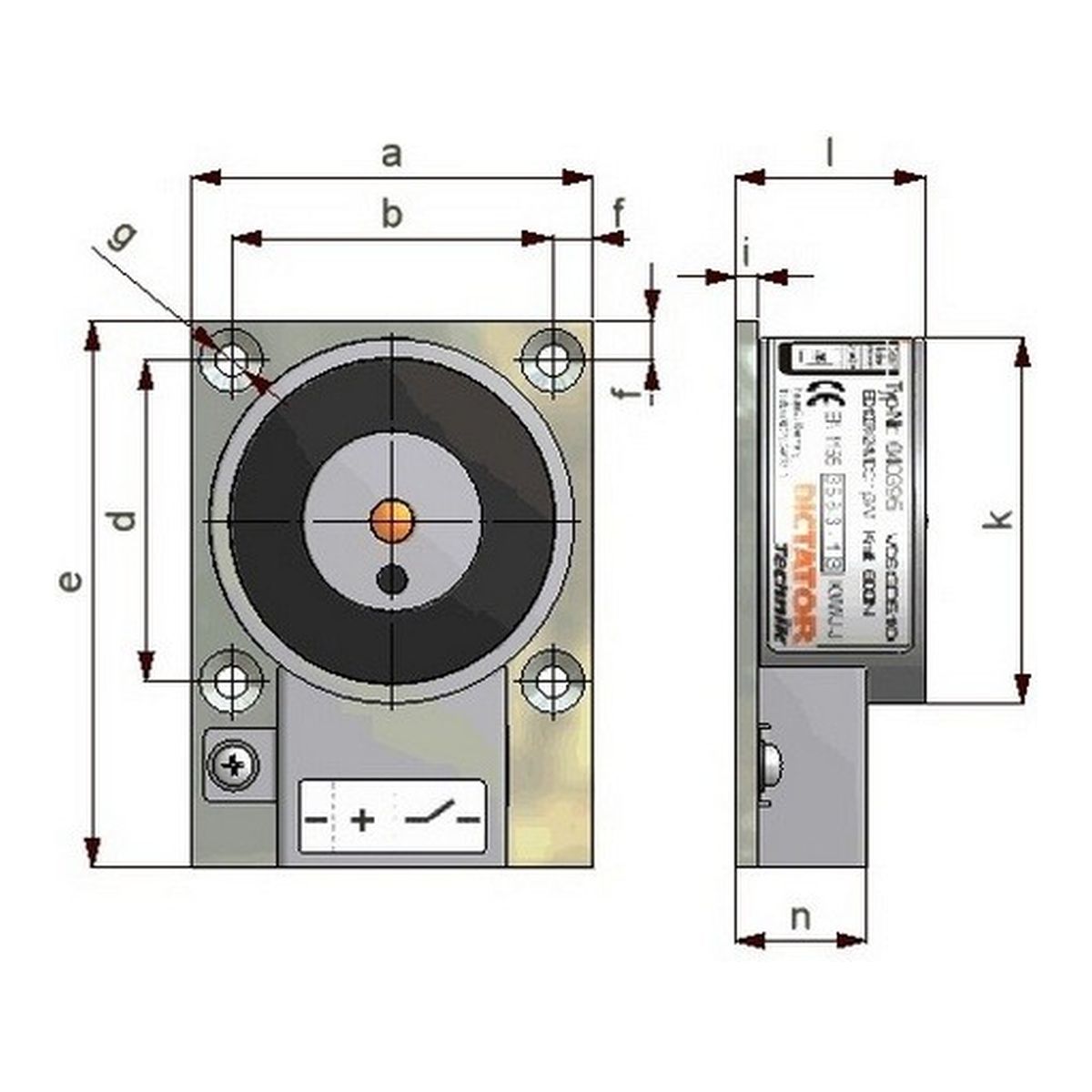

DICTATOR Baureihe RM — Maßzeichnung mit Abmessungen in mm

183,03 €*

inkl. MwSt

153,81 €

zzgl. MwSt

Inhalt: 1

Lieferzeit: 5-10 Werktage

Artikelnummer: 040395

DICTATOR Haftmagnet EM GD 50 F 26 RM, 600 N, Rückmeldekontakt

Haftmagnet für Feststellanlagen mit 600 N Haftkraft und 50 mm Durchmesser. Baureihe RM — Haftmagnet mit Rückmeldekontakt auf dem Klemmenblock.

Kurz & Knapp

600 N Haftkraft bei 50 mm Durchmesser
Anschlussklemmenblock auf der Grundplatte
24 VDC ±10 %, 67 mA (1,6 W)
Remanenz 0 N — kein Resthaftmagnetismus
Nach EN 1155 geprüft (LE 07016)

Technische Daten

Eigenschaft	Wert
Haftkraft	600 N
Durchmesser	50 mm
Betriebsspannung	24 VDC ±10 %
Stromaufnahme	67 mA (1,6 W)
Schutzart	IP 20
Elektrischer Anschluss	Anschlussklemmenblock auf der Grundplatte
Oberfläche	verzinkt
Remanenz	0 N
Einschaltdauer	100 %
Temperaturbereich	-20 bis +60 °C
Prüfung nach EN 1155	ja — Kennzeichnung LE 07016

Eigenschaften

Liegt die Ankerplatte am Magneten an und wird dieser mit Spannung versorgt, wird das durch einen integrierten Kontakt (Schließer) registriert und weitergeleitet
Mit Anschlussklemmenblock auf der Grundplatte für Stromversorgung und Rückmeldekontakt
Schutzart IP 20 aufgrund der freiliegenden Anschlussklemme — bei höheren Anforderungen nennt DICTATOR die Ausführung EM GD ST
Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert bei einem Anschlussfehler, dass die Funkenlöschdiode zerstört wird
Als Gegenstück muss eine Ankerplatte an der Tür befestigt werden

Einsatz und Funktion

Eingesetzt dort, wo an anderer Stelle die Information gebraucht wird, ob die Ankerplatte am Magneten anliegt — etwa bei Brandschutztüren in bahngebundenen Förderanlagen, bei zentralen Überwachungsanlagen oder an Maschinen. Der Rückmeldekontakt deckt einen breiten Bereich zulässiger Schaltspannungen und -ströme ab.

Passende Produkte

DICTATOR Ankerplatte AP GD 50 G 16 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 50 W 50 — Winkelgelenk, bis 60° schwenkbar
DICTATOR Ankerplatte AP GD 50 T 80 — Teleskop mit Dämpfung für schwere Tore
DICTATOR Abstandshalterung 44 mm / M4 — Boden-, Wand- oder Deckenmontage
DICTATOR EM GD 50 F 26 — Klemme auf der Grundplatte
DICTATOR EM GD 50 Q 23 — Gewindebohrung M6 hinten
Alle DICTATOR Haftmagnete
Alle DICTATOR Ankerplatten

Häufige Fragen

Welche Ankerplatte passt zum EM GD 50 F 26 RM?
Die Ankerplatte muss mindestens denselben Durchmesser haben wie die Polfläche des Haftmagneten und plan darauf aufliegen. Zum EM GD 50 F 26 RM (Ø 50 mm) gehört deshalb eine Ankerplatte AP GD 50 — je nach Einbausituation als AP GD 50 G (Gummilager, gleicht bis 10° aus), AP GD 50 W (Winkelgelenk, bis 60°) oder AP GD 50 T (Teleskop mit Dämpfung für schwere Tore).

Wofür steht die Baureihe RM?
Haftmagnet mit Rückmeldekontakt auf dem Klemmenblock. Der elektrische Anschluss erfolgt über: Anschlussklemmenblock auf der Grundplatte.

Was bedeutet Remanenz 0 N?
Der Magnet behält nach dem Abschalten keinen Resthaftmagnetismus. Unterbricht die Zentrale im Brandfall die Stromzufuhr, gibt er die Tür sofort frei.

Ist der Haftmagnet nach EN 1155 geprüft?
Ja. Ausführungen mit der Kennzeichnung LE 07016 sind nach EN 1155 geprüft — diese trägt die Bestell-Nr. 040395.
