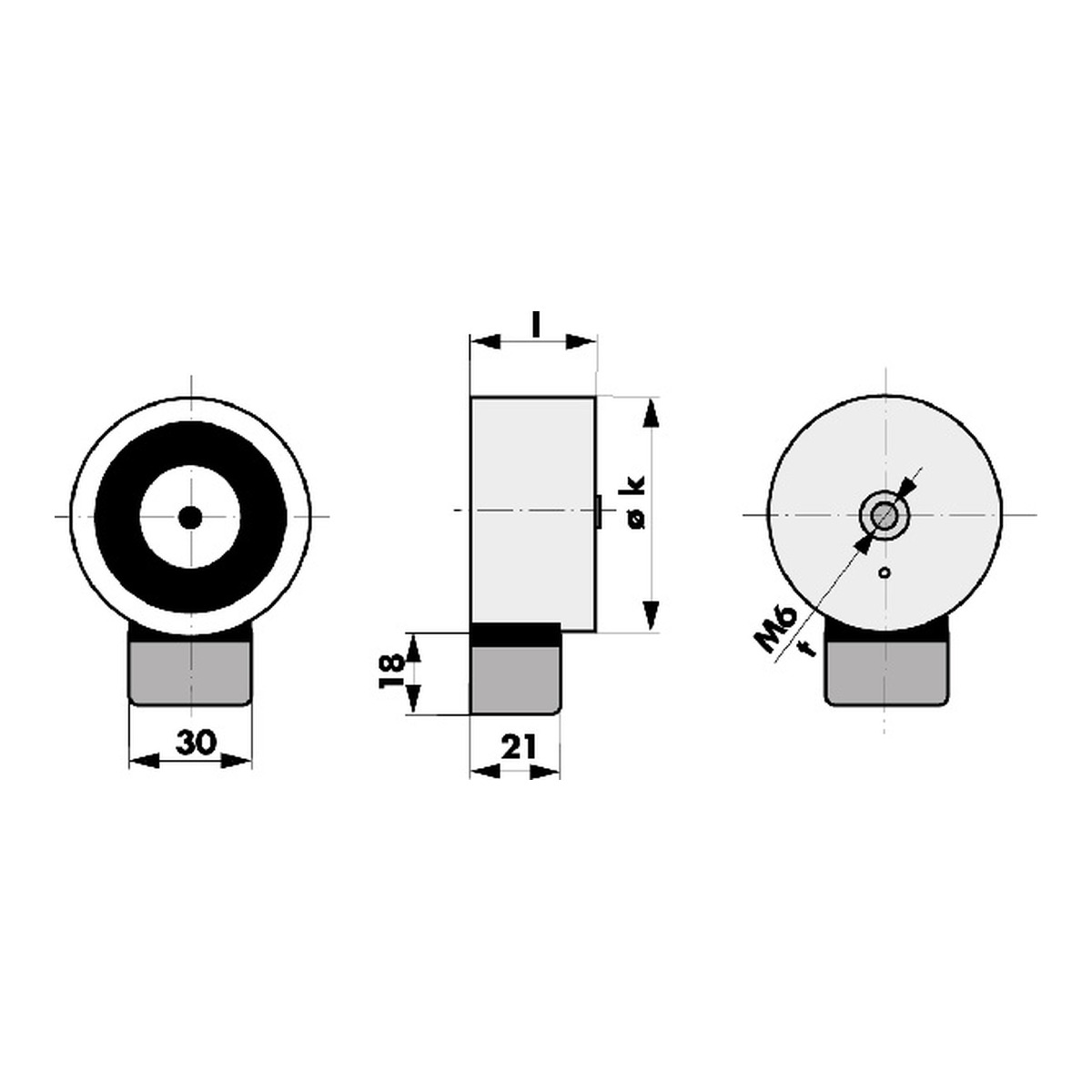

DICTATOR Baureihe Q — Maßzeichnung mit Abmessungen in mm

120,92 €*

inkl. MwSt

101,61 €

zzgl. MwSt

Inhalt: 1

Lieferzeit: 5-10 Werktage

Artikelnummer: 040020

DICTATOR Haftmagnet EM GD 50 Q 23, 600 N

Haftmagnet für Feststellanlagen mit 600 N Haftkraft und 50 mm Durchmesser. Baureihe Q — Haftmagnet mit Gewindebohrung, ohne Grundplatte.

Kurz & Knapp

600 N Haftkraft bei 50 mm Durchmesser
Seitliche Anschlussklemme
24 VDC ±10 %, 67 mA (1,6 W)
Remanenz 0 N — kein Resthaftmagnetismus
Nach EN 1155 geprüft (LE 07016)

Technische Daten

Eigenschaft	Wert
Haftkraft	600 N
Durchmesser	50 mm
Betriebsspannung	24 VDC ±10 %
Stromaufnahme	67 mA (1,6 W)
Schutzart	IP 20
Elektrischer Anschluss	Seitliche Anschlussklemme
Oberfläche	Stahl verzinkt
Remanenz	0 N
Einschaltdauer	100 %
Temperaturbereich	-20 bis +60 °C
Prüfung nach EN 1155	ja — Kennzeichnung LE 07016

Eigenschaften

Ohne Befestigungsplatte — wird über eine Gewindebohrung auf der Rückseite des Magnetkörpers befestigt
Ausgerüstet mit einer seitlichen Anschlussklemme
Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert bei einem Anschlussfehler, dass die Funkenlöschdiode zerstört wird
Als Gegenstück muss eine Ankerplatte an der Tür befestigt werden

Einsatz und Funktion

Die Magnete der Baureihe Q sind nicht zur Befestigung direkt an einer Wand vorgesehen. Sie werden von hinten angeschraubt; dazu hat der Magnetkörper hinten eine Gewindebohrung M6. Der elektrische Anschluss erfolgt im seitlich angebrachten Klemmengehäuse.

Passende Produkte

DICTATOR Ankerplatte AP GD 50 G 16 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 50 W 50 — Winkelgelenk, bis 60° schwenkbar
DICTATOR Ankerplatte AP GD 50 T 80 — Teleskop mit Dämpfung für schwere Tore
DICTATOR EM GD 50 F 26 — Klemme auf der Grundplatte
DICTATOR EM GD 50 F 26 RM — Mit Rückmeldekontakt
Alle DICTATOR Haftmagnete
Alle DICTATOR Ankerplatten

Häufige Fragen

Welche Ankerplatte passt zum EM GD 50 Q 23?
Die Ankerplatte muss mindestens denselben Durchmesser haben wie die Polfläche des Haftmagneten und plan darauf aufliegen. Zum EM GD 50 Q 23 (Ø 50 mm) gehört deshalb eine Ankerplatte AP GD 50 — je nach Einbausituation als AP GD 50 G (Gummilager, gleicht bis 10° aus), AP GD 50 W (Winkelgelenk, bis 60°) oder AP GD 50 T (Teleskop mit Dämpfung für schwere Tore).

Wofür steht die Baureihe Q beim DICTATOR Haftmagnet EM GD?
Haftmagnet mit Gewindebohrung, ohne Grundplatte. Der elektrische Anschluss erfolgt über: Seitliche Anschlussklemme.

Ist der EM GD 50 Q 23 nach EN 1155 geprüft?
Ja. Ausführungen mit der Kennzeichnung LE 07016 sind nach EN 1155 geprüft — diese trägt die Bestell-Nr. 040020.
