DICTATOR Haftmagnet EM GD 60 FB, 700 N, für Bodenmontage

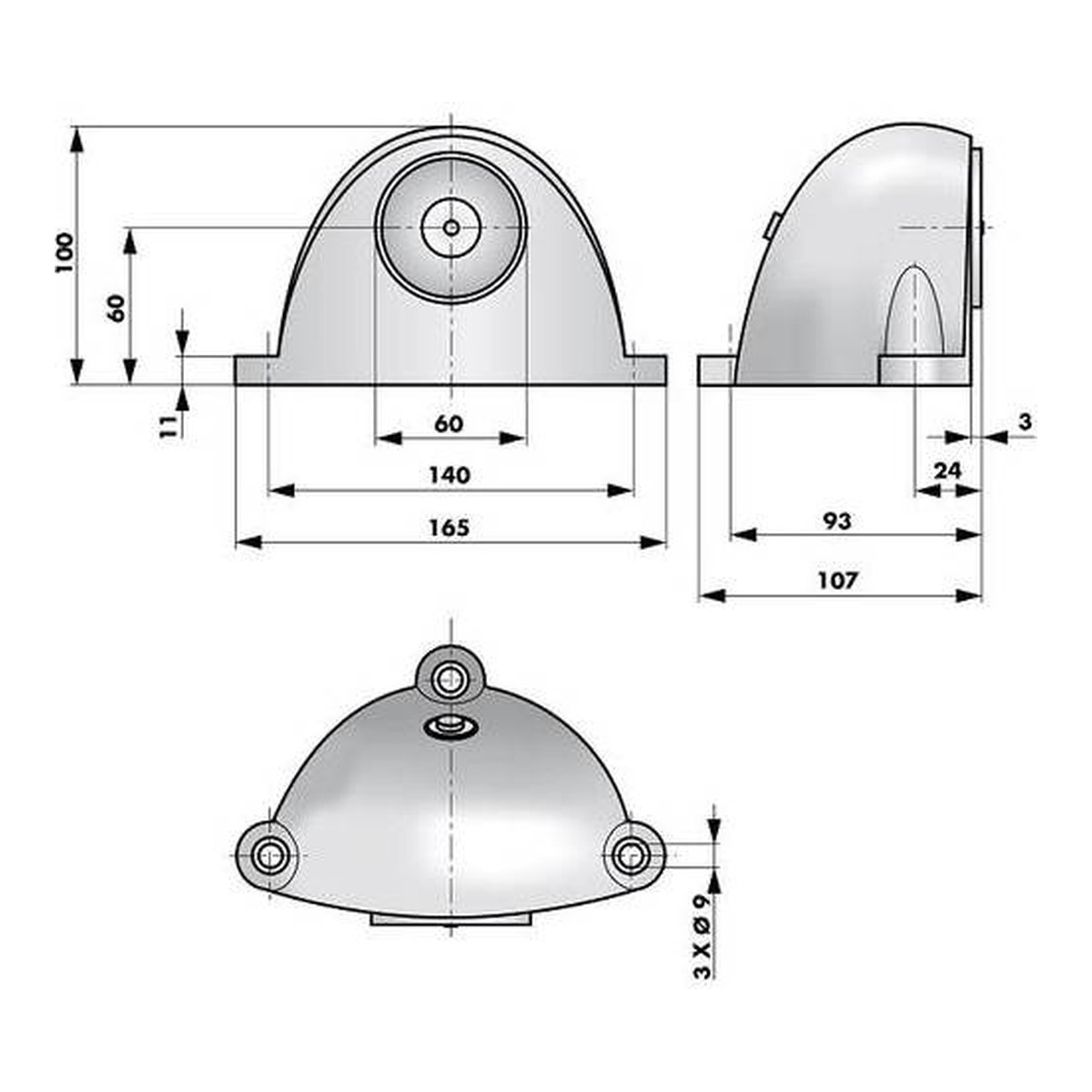

DICTATOR Baureihe FB — Maßzeichnung mit Abmessungen in mm

160,65 €*

inkl. MwSt

135,00 €

zzgl. MwSt

Inhalt: 1

Lieferzeit: 5-10 Werktage

Artikelnummer: 040370

DICTATOR Haftmagnet EM GD 60 FB, 700 N, für Bodenmontage

Haftmagnet für Feststellanlagen mit 700 N Haftkraft und 60 mm Durchmesser. Baureihe FB — Haftmagnet für Bodenmontage im Aluminium-Gussgehäuse. Ausführung: für Bodenmontage.

Kurz & Knapp

700 N Haftkraft bei 60 mm Durchmesser
Anschlussklemme im Gehäuse
für Bodenmontage
24 VDC ±10 %, 67 mA (1,6 W)
Remanenz 0 N — kein Resthaftmagnetismus
Nach EN 1155 geprüft (LE 07016)

Technische Daten

Eigenschaft	Wert
Haftkraft	700 N
Durchmesser	60 mm
Betriebsspannung	24 VDC ±10 %
Stromaufnahme	67 mA (1,6 W)
Elektrischer Anschluss	Anschlussklemme im Gehäuse
Oberfläche	verzinkt; Aluminium
Remanenz	0 N
Einschaltdauer	100 %
Temperaturbereich	-20 bis +60 °C
Prüfung nach EN 1155	ja — Kennzeichnung LE 07016

Eigenschaften

Stabiles, robustes und unempfindliches Gussgehäuse aus Aluminium — am Boden stoßen Reinigungsmaschinen oder Staubsauger gegen den Magneten, und das Gehäuse kommt beim Wischen immer wieder mit Wasser in Kontakt
Wird mit einer Unterbrechertaste auf der Gehäuserückseite geliefert
Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert bei einem Anschlussfehler, dass die Funkenlöschdiode zerstört wird
Als Gegenstück muss eine Ankerplatte an der Tür befestigt werden

Einsatz und Funktion

Für die Montage am Boden. Das Aluminium-Gussgehäuse ist auf die Belastungen dieser Einbaulage ausgelegt: Anstöße durch Reinigungsmaschinen und wiederholten Kontakt mit Wischwasser.

Passende Produkte

DICTATOR Ankerplatte AP GD 60 G 16 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 G 30 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 G 60 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 W 50 — Winkelgelenk, bis 60° schwenkbar
DICTATOR Ankerplatte AP GD 60 T 80 — Teleskop mit Dämpfung für schwere Tore
DICTATOR Abstandshalterung 55 mm / M4 — Boden-, Wand- oder Deckenmontage
DICTATOR EM GD 60 F 26 — Klemme auf der Grundplatte
DICTATOR EM GD 60 F 26 T — Kunststoffgeh., Taster oben

Häufige Fragen

Welche Ankerplatte passt zum EM GD 60 FB?
Die Ankerplatte muss mindestens denselben Durchmesser haben wie die Polfläche des Haftmagneten und plan darauf aufliegen. Zum EM GD 60 FB (Ø 60 mm) gehört deshalb eine Ankerplatte AP GD 60 — je nach Einbausituation als AP GD 60 G (Gummilager, gleicht bis 10° aus), AP GD 60 W (Winkelgelenk, bis 60°) oder AP GD 60 T (Teleskop mit Dämpfung für schwere Tore).

Wofür steht die Baureihe FB?
Haftmagnet für Bodenmontage im Aluminium-Gussgehäuse. Der elektrische Anschluss erfolgt über: Anschlussklemme im Gehäuse.

Was bedeutet Remanenz 0 N?
Der Magnet behält nach dem Abschalten keinen Resthaftmagnetismus. Unterbricht die Zentrale im Brandfall die Stromzufuhr, gibt er die Tür sofort frei.

Ist der Haftmagnet nach EN 1155 geprüft?
Ja. Ausführungen mit der Kennzeichnung LE 07016 sind nach EN 1155 geprüft — diese trägt die Bestell-Nr. 040370.
