DICTATOR Abstandshalterung 55 mm/M4 für Haftmagnet EM GD 60

DICTATOR Boden- und Wandabstandshalterung — Produktansicht

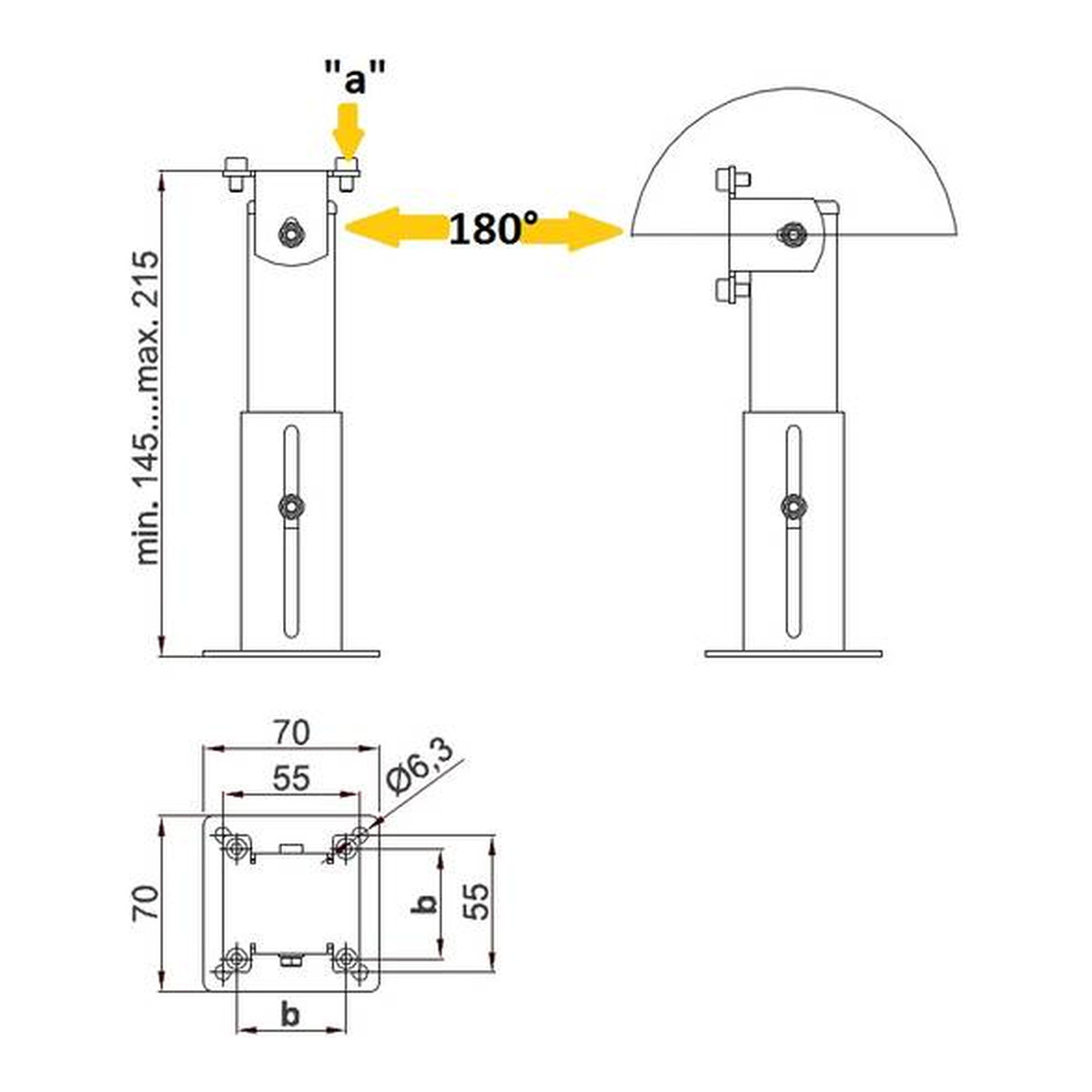

DICTATOR Boden- und Wandabstandshalterung — Maßzeichnung mit Abmessungen in mm

85,04 €*

inkl. MwSt

71,46 €

zzgl. MwSt

Inhalt: 1

Lieferzeit: 5-10 Werktage

Artikelnummer: 040127

DICTATOR Abstandshalterung 55 mm/M4 für Haftmagnet EM GD 60

Boden- und Wandabstandshalterung mit schwenkbarem Kopf für DICTATOR Elektro-Haftmagnete. Anschraubmaß 55 mm, Gewinde M4.

Kurz & Knapp

Anschraubmaß 55 mm, Gewinde M4
Für EM GD 60 R26, R26I, F26
Kopf schwenkbar bis zu 180°
Höhe 145–215 mm verstellbar
Pulverbeschichtet RAL 9010

Technische Daten

Eigenschaft	Wert
Anschraubmaß	55 mm
Gewinde	M4
Geeignet für	EM GD 60 R26, R26I, F26
Verstellbereich Kopf	drehbar bis zu 180°
Höhenverstellbarkeit	145 – 215 mm
Geeignete Magnet-Durchmesser	EM GD 50 und EM GD 60
Oberfläche	pulverbeschichtet RAL 9010

Eigenschaften

Mit Hilfe der Abstandshalterung können Elektro-Haftmagnete einfach auf dem Boden, an der Wand oder an der Decke montiert werden
Der Kopf der Halterung kann bis zu 180° geschwenkt und damit unterschiedlichsten Auftreffwinkeln der Tür angepasst werden
Die Höhe der Konsole ist zwischen 145 und 215 mm verstellbar
Bei der Auswahl der passenden Konsole muss auf den Abstand sowie den Durchmesser der Befestigungslöcher in der Grundplatte des Magneten geachtet werden

Einsatz und Funktion

Steht der Haftmagnet nicht flächig an einer Wand, sondern frei auf dem Boden, an der Decke oder mit Abstand zur Wand, trägt ihn diese Konsole. Ihr Kopf schwenkt bis 180° und passt sich damit dem Winkel an, in dem die Tür auftrifft.

Die Halterungen unterscheiden sich im Anschraubmaß und im Gewinde. Maßgeblich ist die Grundplatte des Magneten, der getragen werden soll.

Passende Produkte

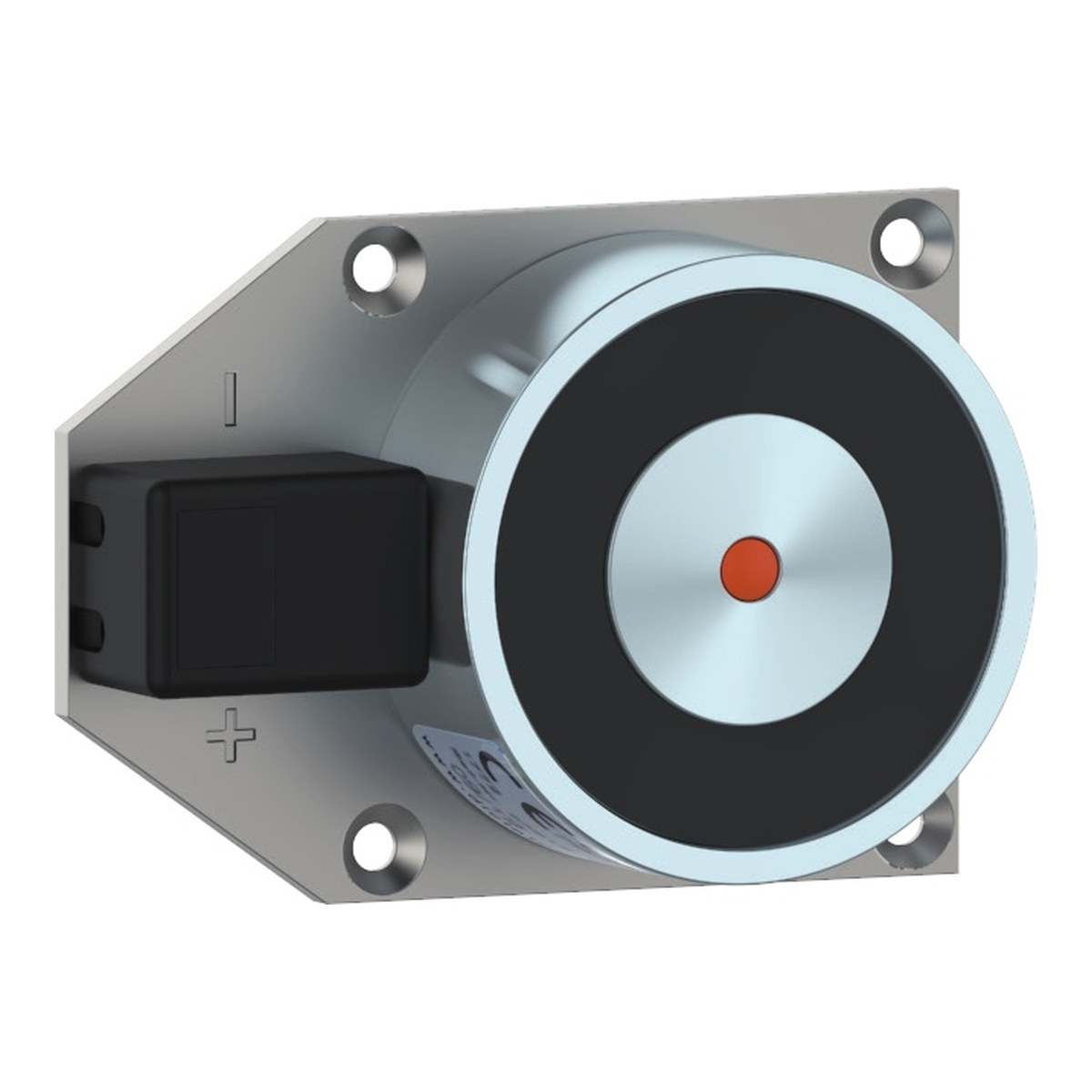

DICTATOR Haftmagnet EM GD 60 F 26 S — 1000 N

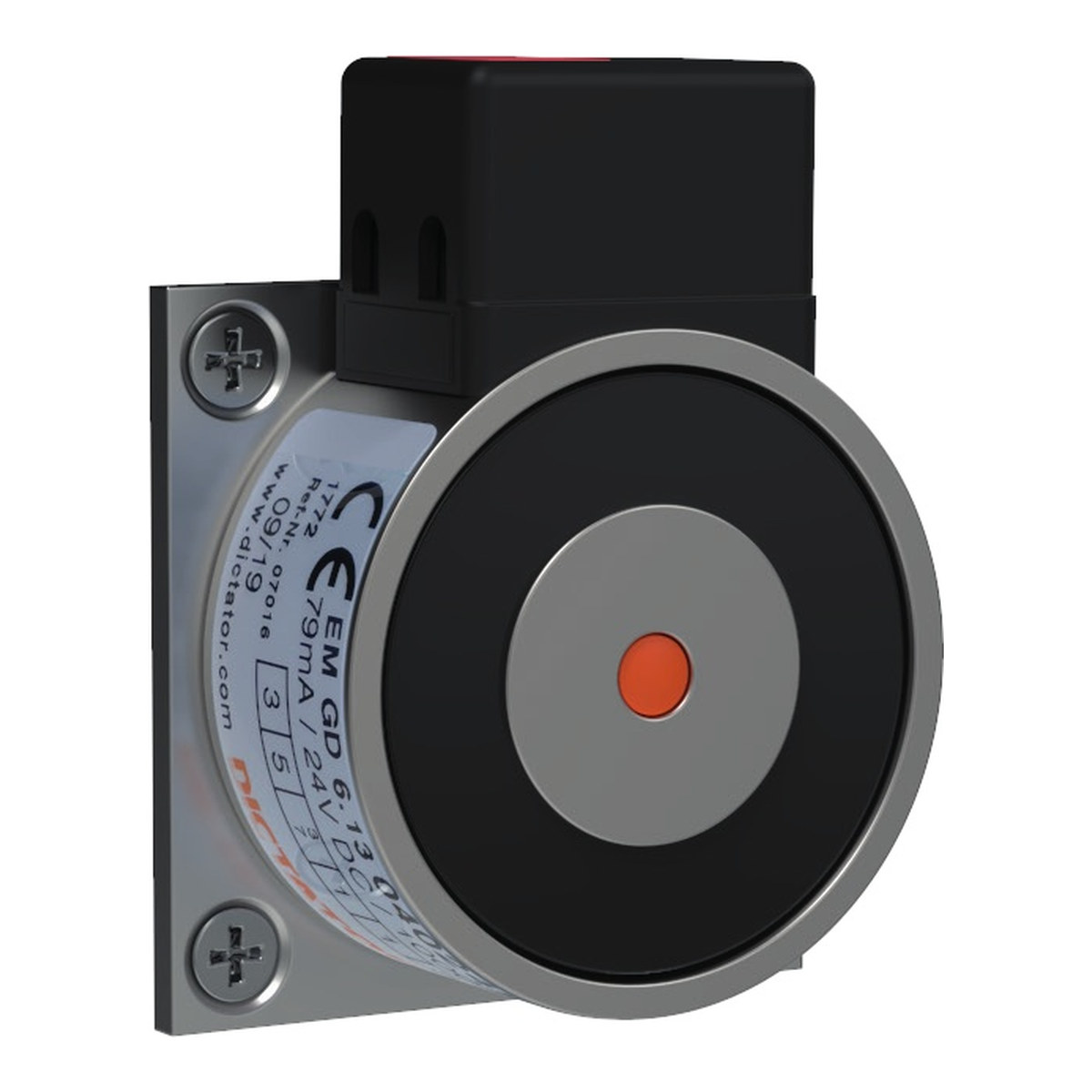

DICTATOR Haftmagnet EM GD 60 R 26 S — 1000 N

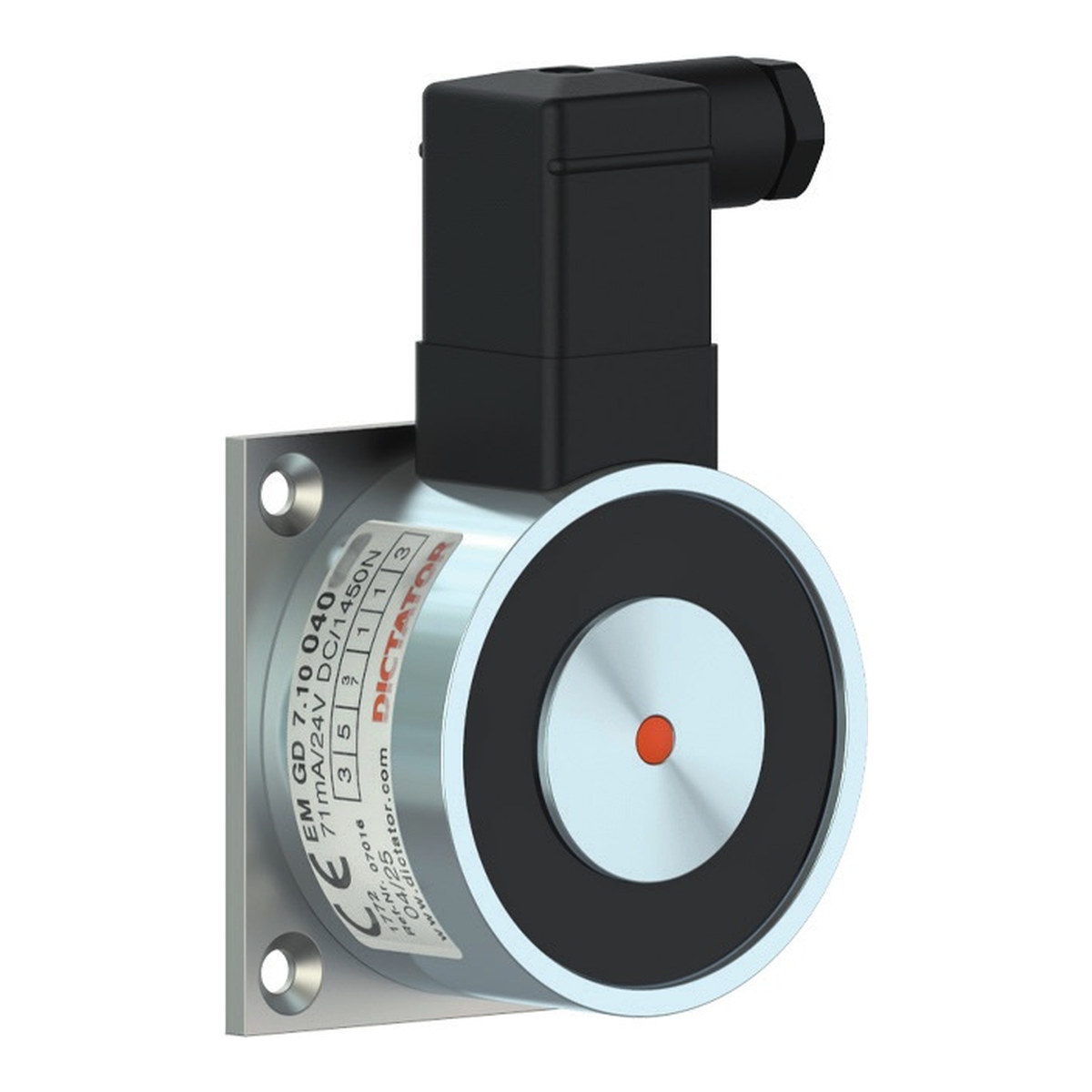

DICTATOR Haftmagnet EM GD 60 R 26 IS — 1000 N
DICTATOR Ankerplatte AP GD 60 G 16 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 G 30 — Gummilager, gleicht bis 10° aus
Alle DICTATOR Haftmagnete
Alle DICTATOR Ankerplatten

Häufige Fragen

Für welche Haftmagnete passt die Halterung 040127?
Für EM GD 60 R26, R26I, F26. Maßgeblich sind Anschraubmaß (55 mm) und Gewinde (M4) der Befestigungslöcher in der Grundplatte des Magneten.

Wie weit lässt sich die Halterung verstellen?
Die Höhe der Konsole ist zwischen 145 und 215 mm verstellbar, der Kopf lässt sich bis zu 180° schwenken.
