DICTATOR Haftmagnet EM GD 60 R 26 IS, 1000 N, PG 9

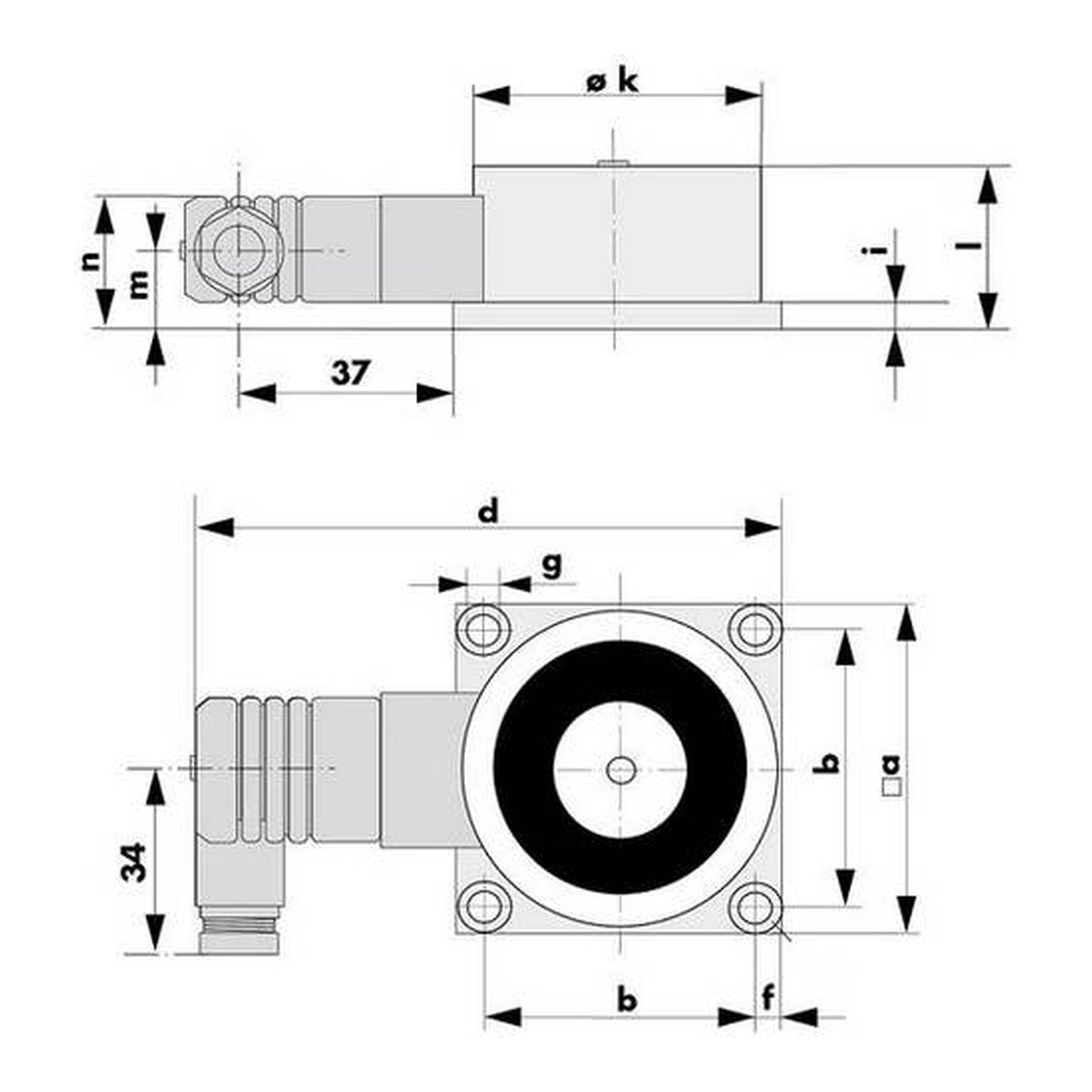

DICTATOR Baureihe RI — Maßzeichnung mit Abmessungen in mm

168,25 €*

inkl. MwSt

141,39 €

zzgl. MwSt

Inhalt: 1

Lieferzeit: 5-10 Werktage

Artikelnummer: 040132

DICTATOR Haftmagnet EM GD 60 R 26 IS, 1000 N, PG 9

Haftmagnet für Feststellanlagen mit 1000 N Haftkraft und 60 mm Durchmesser. Baureihe RI — Haftmagnet mit wassergeschützter Kabelverschraubung. Ausführung: Kabelverschraubung PG 9, auch für 24 VAC.

Kurz & Knapp

1000 N Haftkraft bei 60 mm Durchmesser
Seitliche Anschlussklemme mit Kabelverschraubung
Kabelverschraubung PG 9, auch für 24 VAC
24 VDC ±10 % / 24 VAC, 79 mA (1,9 W)
Remanenz 0 N — kein Resthaftmagnetismus
Nach EN 1155 geprüft (LE 07016)

Technische Daten

Eigenschaft	Wert
Haftkraft	1000 N
Durchmesser	60 mm
Betriebsspannung	24 VDC ±10 % / 24 VAC
Stromaufnahme	79 mA (1,9 W)
Elektrischer Anschluss	Seitliche Anschlussklemme mit Kabelverschraubung
Oberfläche	Stahl verzinkt
Remanenz	0 N
Einschaltdauer	100 %
Temperaturbereich	-20 bis +60 °C
Prüfung nach EN 1155	ja — Kennzeichnung LE 07016

Eigenschaften

Der Anschluss erfolgt über die wassergeschützte Kabelverschraubung aus Kunststoff
Bei direkter Sonneneinstrahlung mit UV-beständiger, silikonhaltiger Vergussmasse lieferbar
Die Magnete EM GD 50 und 60 können sowohl an 24 VDC als auch an 24 VAC angeschlossen werden
Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert bei einem Anschlussfehler, dass die Funkenlöschdiode zerstört wird
Als Gegenstück muss eine Ankerplatte an der Tür befestigt werden

Einsatz und Funktion

Die Baureihe RI entspricht der Baureihe R, führt den Anschluss aber über eine wassergeschützte Kabelverschraubung aus Kunststoff — PG 9 bei den Durchmessern 50 und 60, PG 11 bei 70 mm.

Passende Produkte

DICTATOR Ankerplatte AP GD 60 G 16 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 G 30 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 G 60 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 W 50 — Winkelgelenk, bis 60° schwenkbar
DICTATOR Ankerplatte AP GD 60 T 80 — Teleskop mit Dämpfung für schwere Tore
DICTATOR Abstandshalterung 55 mm / M4 — Boden-, Wand- oder Deckenmontage
DICTATOR EM GD 60 F 26 S — Klemme auf der Grundplatte
DICTATOR EM GD 60 R 26 S — Seitliche Anschlussklemme

Häufige Fragen

Welche Ankerplatte passt zum EM GD 60 R 26 IS?
Die Ankerplatte muss mindestens denselben Durchmesser haben wie die Polfläche des Haftmagneten und plan darauf aufliegen. Zum EM GD 60 R 26 IS (Ø 60 mm) gehört deshalb eine Ankerplatte AP GD 60 — je nach Einbausituation als AP GD 60 G (Gummilager, gleicht bis 10° aus), AP GD 60 W (Winkelgelenk, bis 60°) oder AP GD 60 T (Teleskop mit Dämpfung für schwere Tore).

Wofür steht die Baureihe RI?
Haftmagnet mit wassergeschützter Kabelverschraubung. Der elektrische Anschluss erfolgt über: Seitliche Anschlussklemme mit Kabelverschraubung.

Was bedeutet Remanenz 0 N?
Der Magnet behält nach dem Abschalten keinen Resthaftmagnetismus. Unterbricht die Zentrale im Brandfall die Stromzufuhr, gibt er die Tür sofort frei.

Ist der Haftmagnet nach EN 1155 geprüft?
Ja. Ausführungen mit der Kennzeichnung LE 07016 sind nach EN 1155 geprüft — diese trägt die Bestell-Nr. 040132.
