DICTATOR Haftmagnet EM GD 60 S 175 S, 1000 N, Abstandsrohr 175 mm
199,85 €*
inkl. MwSt
167,94 €
zzgl. MwSt
Lieferzeit: 5-10 Werktage
DICTATOR Haftmagnet EM GD 60 S 175 S, 1000 N, Abstandsrohr 175 mm
Haftmagnet für Feststellanlagen mit 1000 N Haftkraft und 60 mm Durchmesser. Baureihe S — Haftmagnet mit Abstandsrohr und Schwenkkopf. Ausführung: Abstandsrohr 175 mm, Höhe 107 mm.
Kurz & Knapp
- 1000 N Haftkraft bei 60 mm Durchmesser
- Anschluss im Fuß

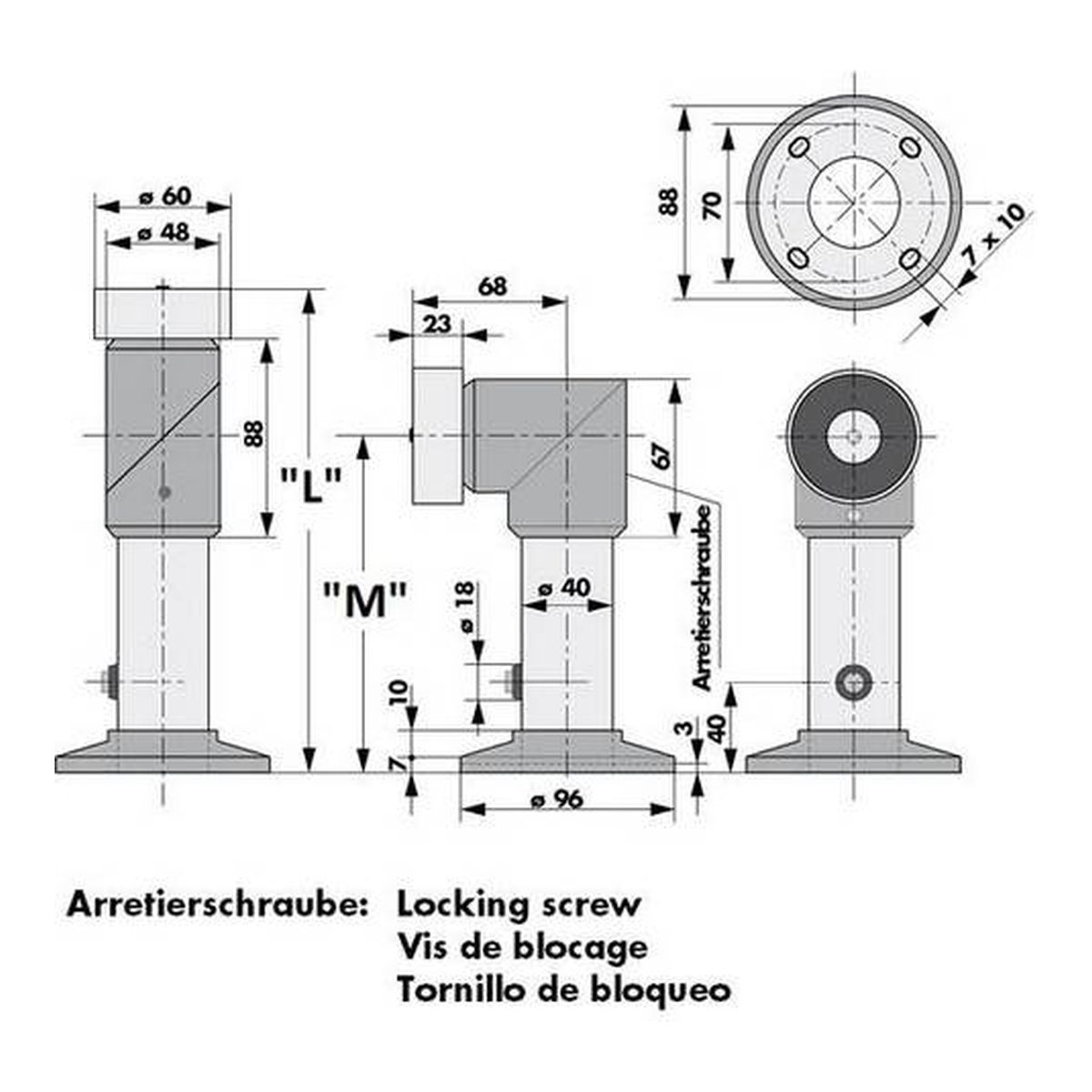

- Abstandsrohr 175 mm, Höhe 107 mm
- 24 VDC ±10 %, 79 mA (1,9 W)
- Remanenz 0 N — kein Resthaftmagnetismus
- Nach EN 1155 geprüft (LE 07016)
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Haftkraft | 1000 N |
| Durchmesser | 60 mm |
| Betriebsspannung | 24 VDC ±10 % |
| Stromaufnahme | 79 mA (1,9 W) |
| Schutzart | IP 40 |
| Elektrischer Anschluss | Anschluss im Fuß |
| Oberfläche | verzinkt; pulverbeschichtet RAL 9010 |
| Remanenz | 0 N |
| Einschaltdauer | 100 % |
| Temperaturbereich | -20 bis +60 °C |
| Prüfung nach EN 1155 | ja — Kennzeichnung LE 07016 |
Eigenschaften
- Abstandsrohr in drei verschiedenen Längen — es kann auch nachträglich auf die gewünschte Länge gekürzt werden
- Der Magnetkopf ist drehbar — derselbe Magnet lässt sich am Boden, an der Decke oder an der Wand einsetzen, ohne dass die elektrischen Anschlüsse geändert werden müssen
- Grundplatte und Abstandsrohr sind in RAL 9010 (reinweiß) beschichtet; der Magnet selbst ist aus Stahl, standardmäßig verzinkt
- Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert bei einem Anschlussfehler, dass die Funkenlöschdiode zerstört wird
- Als Gegenstück muss eine Ankerplatte an der Tür befestigt werden
Einsatz und Funktion
Die Baureihe S überbrückt mit ihrem Abstandsrohr größere Abstände zwischen Wand, Decke oder Boden und der Tür. Das Rohr lässt sich nachträglich kürzen; der drehbare Magnetkopf wird in die Position gebracht, die Boden-, Decken- oder Wandmontage verlangt, ohne dass die elektrischen Anschlüsse geändert werden müssen. Den Winkel zwischen Feuerschutztür und Magnetoberfläche gleicht dagegen die Ankerplatte aus — die AP GD 60 G über ihr elastisches Verbindungsstück bis 10°, die AP GD 60 W über ihr Winkelgelenk bis 60°.
Passende Produkte
- DICTATOR Ankerplatte AP GD 60 G 16 — Gummilager, gleicht bis 10° aus
- DICTATOR Ankerplatte AP GD 60 G 30 — Gummilager, gleicht bis 10° aus
- DICTATOR Ankerplatte AP GD 60 G 60 — Gummilager, gleicht bis 10° aus
- DICTATOR Ankerplatte AP GD 60 W 50 — Winkelgelenk, bis 60° schwenkbar
- DICTATOR Ankerplatte AP GD 60 T 80 — Teleskop mit Dämpfung für schwere Tore
- DICTATOR Abstandshalterung 55 mm / M4 — Boden-, Wand- oder Deckenmontage
- DICTATOR EM GD 60 F 26 S — Klemme auf der Grundplatte
- DICTATOR EM GD 60 R 26 S — Seitliche Anschlussklemme
- Alle DICTATOR Haftmagnete
Häufige Fragen
Welche Ankerplatte passt zum EM GD 60 S 175 S?
Die Ankerplatte muss mindestens denselben Durchmesser haben wie die Polfläche des Haftmagneten und plan darauf aufliegen. Zum EM GD 60 S 175 S (Ø 60 mm) gehört deshalb eine Ankerplatte AP GD 60 — je nach Einbausituation als AP GD 60 G (Gummilager, gleicht bis 10° aus), AP GD 60 W (Winkelgelenk, bis 60°) oder AP GD 60 T (Teleskop mit Dämpfung für schwere Tore).
Wofür steht die Baureihe S beim DICTATOR Haftmagnet EM GD?
Haftmagnet mit Abstandsrohr und Schwenkkopf. Anschluss im Fuß.
Ist der EM GD 60 S 175 S nach EN 1155 geprüft?
Ja. Ausführungen mit der Kennzeichnung LE 07016 sind nach EN 1155 geprüft — diese trägt die Bestell-Nr. 040164.
