Haftmagnet Dictator EM GD 60 R 26

Dictator Haftmagnet EM GD 70 R 39Haftmagnet für Feststellanlagen mit 1.450 N Haftkraft und 70 mm Durchmesser. Baureihe R mit Grundplatte und seitlicher Anschlussklemme. Kurz & Knapp1.450 N Haftkraft bei 70 mm DurchmesserSeitliche Anschlussklemme (Baureihe R)Grundplatte abnehmbar für Hintermontage24 VDC ±10%, 71 mAFunkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft1.450 NDurchmesser70 mmBetriebsspannung24 VDC ±10%Stromaufnahme71 mASchutzartIP 20AnschlussSeitliche AnschlussklemmeRemanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDer EM GD 70 R 39 ist der leistungsstärkste Standard-Haftmagnet der R-Baureihe. Mit 1.450 N Haftkraft hält er schwere Brand- und Rauchschutztüren sicher offen — z. B. große Stahltüren in Industrie- und Gewerbegebäuden.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Rauchmelder ORS 142 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 Haftmagnet Dictator EM GD 50 R 26 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWann brauche ich den GD 70?Bei schweren Türen, z. B. großen Stahltüren. GD 70 bietet mit 1.450 N mehr als doppelt so viel Haftkraft wie der GD 50 (600 N).Was bedeutet R 39?R = seitliche Anschlussklemme. 39 = Höhe des Magneten in mm.Welche Ankerplatte passt?DICTATOR Ankerplatte mit mind. 70 mm Durchmesser, z. B. AP GD 70 G20 oder AP GD 70 W54.

Dictator Haftmagnet EM GD 60 R 26 I — IP 65Wassergeschützter Haftmagnet für Feststellanlagen mit 700 N Haftkraft und 60 mm Durchmesser. Baureihe RI mit IP65-Kabelverschraubung (Hirschmann) — für Außenbereiche und Feuchträume. Kurz & Knapp700 N Haftkraft bei 60 mm DurchmesserIP 65 — wassergeschützte Kabelverschraubung (Hirschmann)24 VDC ±10% / 24 VAC, 67 mA (1,6 W)Funkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft700 NDurchmesser60 mmBetriebsspannung24 VDC ±10% / 24 VACStromaufnahme67 mA (1,6 W)SchutzartIP 65AnschlussIP65-Kabelverschraubung (Hirschmann)Remanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDie I-Variante des EM GD 60 ist für Außenbereiche und Feuchträume konzipiert. Mit 700 N Haftkraft hält er mittelschwere Türen zuverlässig. Kann auch an 24 VAC angeschlossen werden. Optional: UV-beständige Vergussmasse.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Hekatron ORS 142 Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWas ist der Unterschied zwischen GD 60 R und RI?R = seitliche Anschlussklemme (IP 20). RI = wassergeschützte Kabelverschraubung (IP 65). I-Variante kann auch an 24 VAC betrieben werden.Kann ich den GD 60 I auch innen verwenden?Ja. Die IP65-Variante funktioniert auch im Innenbereich und bietet zusätzlichen Schutz.Welche Ankerplatte passt?DICTATOR Ankerplatte mit mind. 60 mm Durchmesser, z. B. AP GD 60 G16 oder AP GD 60 W50.

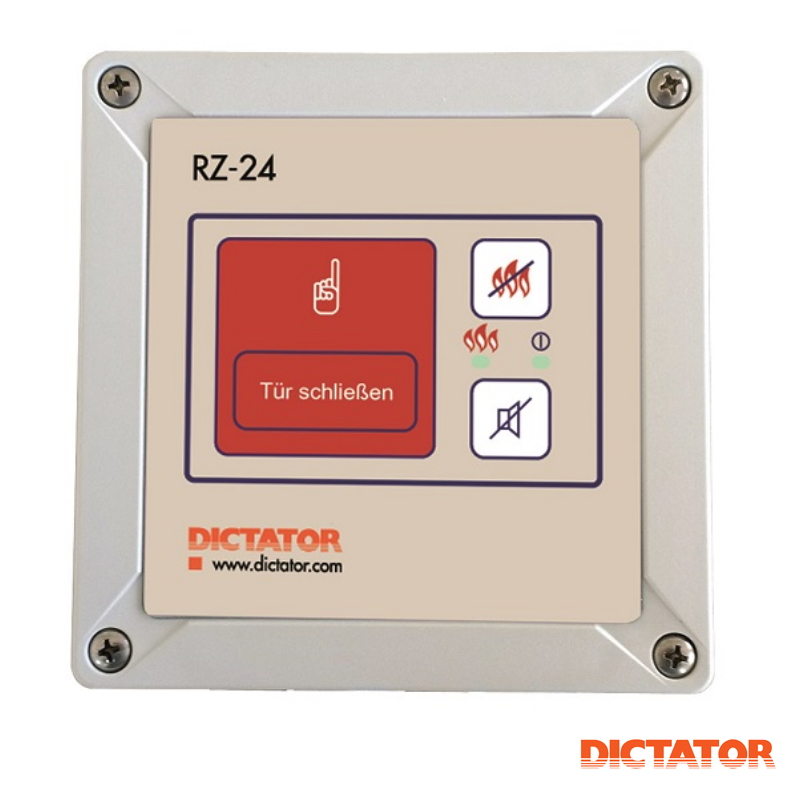

DICTATOR Zentrale RZ-24 Kurz & KnappFeststellanlagen-Zentrale mit 0,9 A GesamtbelastungSchutzart IP 65 — für Innen- und AußenbereichVersorgungsspannung 85–265 VAC (weltweit einsetzbar)Integrierter Handauslöse- und RESET-TasterBauartgenehmigung Z-6.500-2443 DICTATOR RZ-24 — Feststellanlagen-ZentraleDie DICTATOR RZ-24 ist eine vielseitig einsetzbare Feststellanlagen-Zentrale (Energieversorgungseinheit mit integrierter Auslösevorrichtung). Sie versorgt Haftmagnete und Rauchmelder mit 24 VDC und löst bei Brandalarm die Feststellanlage aus. Die Gesamtbelastung beträgt 0,9 A.Mit Schutzart IP 65 eignet sich die RZ-24 für Innen- und Außenmontage. Das Kunststoffgehäuse (ABS, lichtgrau) verfügt über 4 Kabelverschraubungen M16. Handauslösetaster, RESET-Taster und Hupe-Quittierung sind integriert. Technische DatenEigenschaftWertVersorgungsspannung85–265 VAC, 50/60 HzLeistungsaufnahmeca. 30 WEigenverbrauchca. 30 mAAusgangsspannung24 VDC ±5%Gesamtbelastung0,9 ASchutzartIP 65Umgebungstemperatur-25 bis +40 °CGehäuseABS Kunststoff, lichtgrauSchaltkontaktpotentialfrei 8A / <250V~ / AC1ZulassungZ-6.500-2443 Optionale ZusatzkomponentenKomponenteArtikelnr.FunktionPowerPac3 Notstrom040555-2Kondensatorenpaket, ca. 10 Min bei 100 mAAuto-Rücksetzung040556Automatische Rückstellung nach Stromausfall/AlarmRelaisplatine0405591 Relaiskontakt potentialfrei 2A/30VDCZeitrelaisplatine040562Einstellbare Zeitbereiche, 1 Wechsler Passende Produkte DICTATOR SR 2000 Schließfolgeregler Dictator Schließfolgeregler SR 90 → Alle Sonstige Häufige FragenKann die RZ-24 im Außenbereich montiert werden?Ja, die Schutzart IP 65 erlaubt die Montage im Außenbereich (bei korrekter Kabelverschraubung).Wie lange überbrückt die Notstromversorgung?Das optionale Kondensatorenpaket PowerPac3 überbrückt bei 100 mA Belastung ca. 10 Minuten. Ladezeit ca. 50 Minuten.Welche Melder passen zur RZ-24?Der DICTATOR RM 4000 Rauchmelder (EN 54-7) ist das Standard-Meldesystem für die RZ-24.

Dictator Haftmagnet EM GD 50 R 26Haftmagnet für Feststellanlagen mit 600 N Haftkraft und 50 mm Durchmesser. Baureihe R mit Grundplatte und seitlicher Anschlussklemme. Kurz & Knapp600 N Haftkraft bei 50 mm DurchmesserSeitliche Anschlussklemme (Baureihe R)Grundplatte abnehmbar für Hintermontage24 VDC ±10%, 67 mA (1,6 W)Funkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft600 NDurchmesser50 mmBetriebsspannung24 VDC ±10%Stromaufnahme67 mA (1,6 W)SchutzartIP 20AnschlussSeitliche AnschlussklemmeRemanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDie Baureihe R hat eine Grundplatte mit seitlicher Anschlussklemme. Die Grundplatte ist abnehmbar, sodass auch eine Hintermontage möglich ist.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Hekatron ORS 142 Rauchmelder Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWas bedeutet Baureihe R?R = Grundplatte mit seitlicher Anschlussklemme (IP 20, Innenbereich). Für Außen- oder Feuchträume gibt es die Baureihe RI mit IP65-Kabelverschraubung.Was ist Remanenz 0 N?Kein Resthaftmagnetismus. Bei Stromunterbrechung wird die Tür sofort freigegeben.Welche Ankerplatte passt zum EM GD 50?DICTATOR Ankerplatte mit mind. 50 mm Durchmesser, z. B. AP GD 50 G16 oder AP GD 50 W50.

Dictator Haftmagnet EM GD 50 R 26 I — IP 65Wassergeschützter Haftmagnet für Feststellanlagen mit 600 N Haftkraft und 50 mm Durchmesser. Baureihe RI mit IP65-Kabelverschraubung (Hirschmann) — für Außenbereiche und Feuchträume. Kurz & Knapp600 N Haftkraft bei 50 mm DurchmesserIP 65 — wassergeschützte Kabelverschraubung (Hirschmann)24 VDC ±10% / 24 VAC, 67 mA (1,6 W)Funkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft600 NDurchmesser50 mmBetriebsspannung24 VDC ±10% / 24 VACStromaufnahme67 mA (1,6 W)SchutzartIP 65AnschlussIP65-Kabelverschraubung (Hirschmann)Remanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDie I-Variante (Baureihe RI) ist für Außenbereiche und Feuchträume konzipiert. Die IP65-Kabelverschraubung von Hirschmann schützt den Anschluss. Der GD 50 I kann auch an 24 VAC angeschlossen werden. Optional: UV-beständige Vergussmasse.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Hekatron ORS 142 Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWas ist der Unterschied zwischen R und RI?R = seitliche Anschlussklemme (IP 20). RI = wassergeschützte Kabelverschraubung (IP 65). Die I-Variante kann zusätzlich an 24 VAC betrieben werden.Brauche ich die IP65-Variante für Außen?Ja. Nur die I-Variante mit IP 65 ist für Außenbereiche und Feuchträume geeignet.Welche Ankerplatte passt?DICTATOR Ankerplatte mit mind. 50 mm Durchmesser, z. B. AP GD 50 G16 oder AP GD 50 W50.

Dictator Haftmagnet EM GD 70 R 39 I — IP 65Wassergeschützter Haftmagnet für Feststellanlagen mit 1.450 N Haftkraft und 70 mm Durchmesser. Baureihe RI mit IP65-Kabelverschraubung (Hirschmann) — für Außenbereiche und Feuchträume. Kurz & Knapp1.450 N Haftkraft bei 70 mm DurchmesserIP 65 — wassergeschützte Kabelverschraubung (Hirschmann)24 VDC ±10% (auch 230 VAC / 230 VDC), 71 mAFunkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft1.450 NDurchmesser70 mmBetriebsspannung24 VDC ±10% (auch 230 VAC / 230 VDC)Stromaufnahme71 mASchutzartIP 65AnschlussIP65-Kabelverschraubung (Hirschmann)Remanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDer GD 70 I kombiniert höchste Standardhaftkraft (1.450 N) mit IP65-Schutz — ideal für schwere Türen in Außenbereichen, Tiefgaragen oder Feuchträumen. Auch als 230-VAC- und 230-VDC-Version erhältlich (040208 / 040259).Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Rauchmelder ORS 142 Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 50 R 26 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenGibt es den GD 70 I auch für 230 V?Ja. Neben 24 VDC (040108) auch für 230 VDC (040208) und 230 VAC (040259).Wann brauche ich 1.450 N Haftkraft?Bei schweren Türen — z. B. großen Stahltüren oder Türen mit starkem Türschließer.Welche Ankerplatte passt?DICTATOR Ankerplatte mit mind. 70 mm Durchmesser, z. B. AP GD 70 G20 oder AP GD 70 W54.
