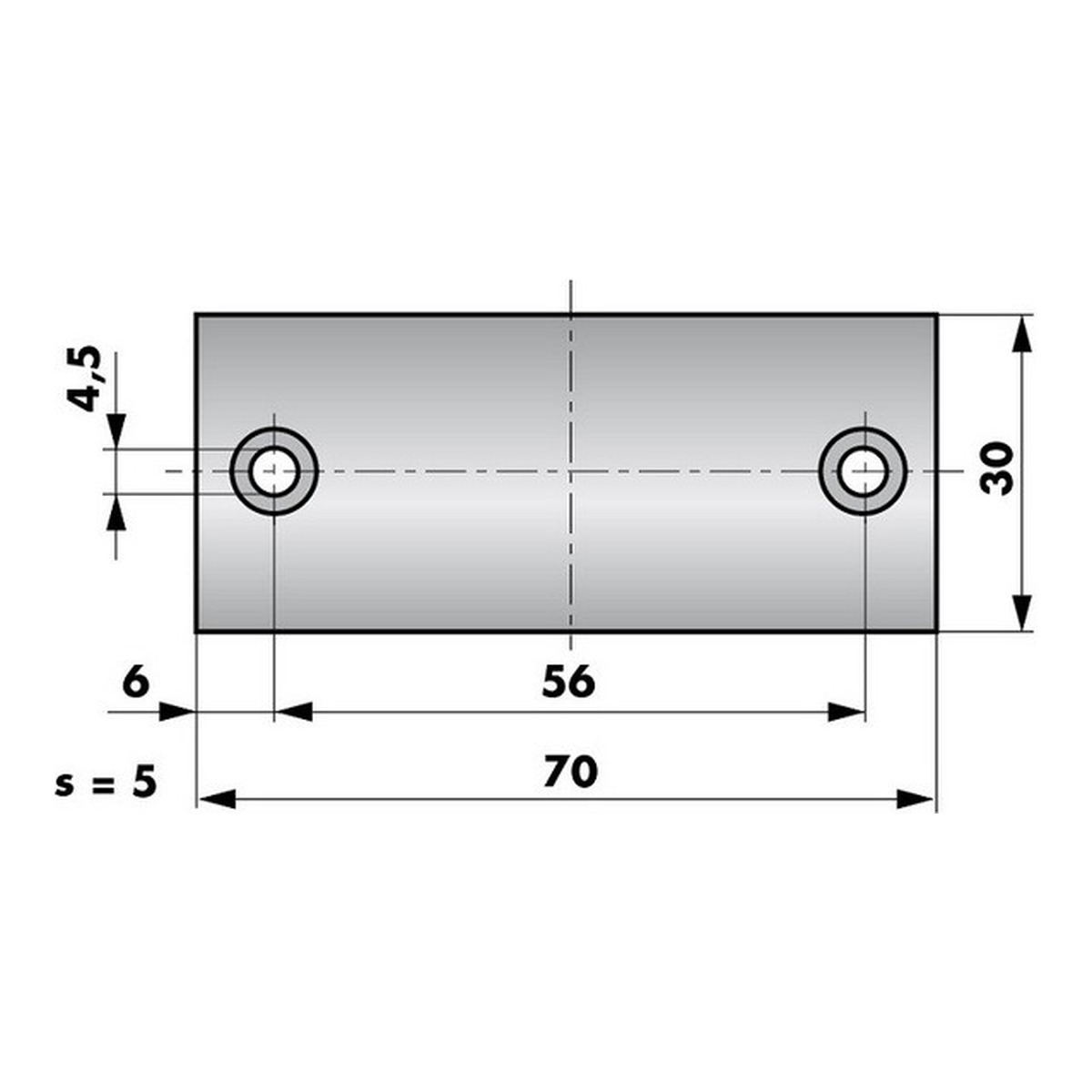

DICTATOR Ankerplatten — das Gegenstück zum Haftmagneten
- Die in den technischen Daten angegebene Haftkraft des Elektromagneten gilt nur mit der passenden Ankerplatte
- Die Ankerplatte muss mindestens denselben Durchmesser haben wie die Polfläche des Haftmagneten und plan darauf aufliegen
- Drei Bauformen für drei Einbausituationen: G mit Gummilager (bis 10°), W mit Winkelgelenk (bis 60°), T als Teleskopanker mit Dämpfung
- Geprüft in Verbindung mit den DICTATOR Haftmagneten
Welche Bauform wofür?
| Baureihe | Ausgleich | Aufbau | Typischer Einsatz |
|---|---|---|---|

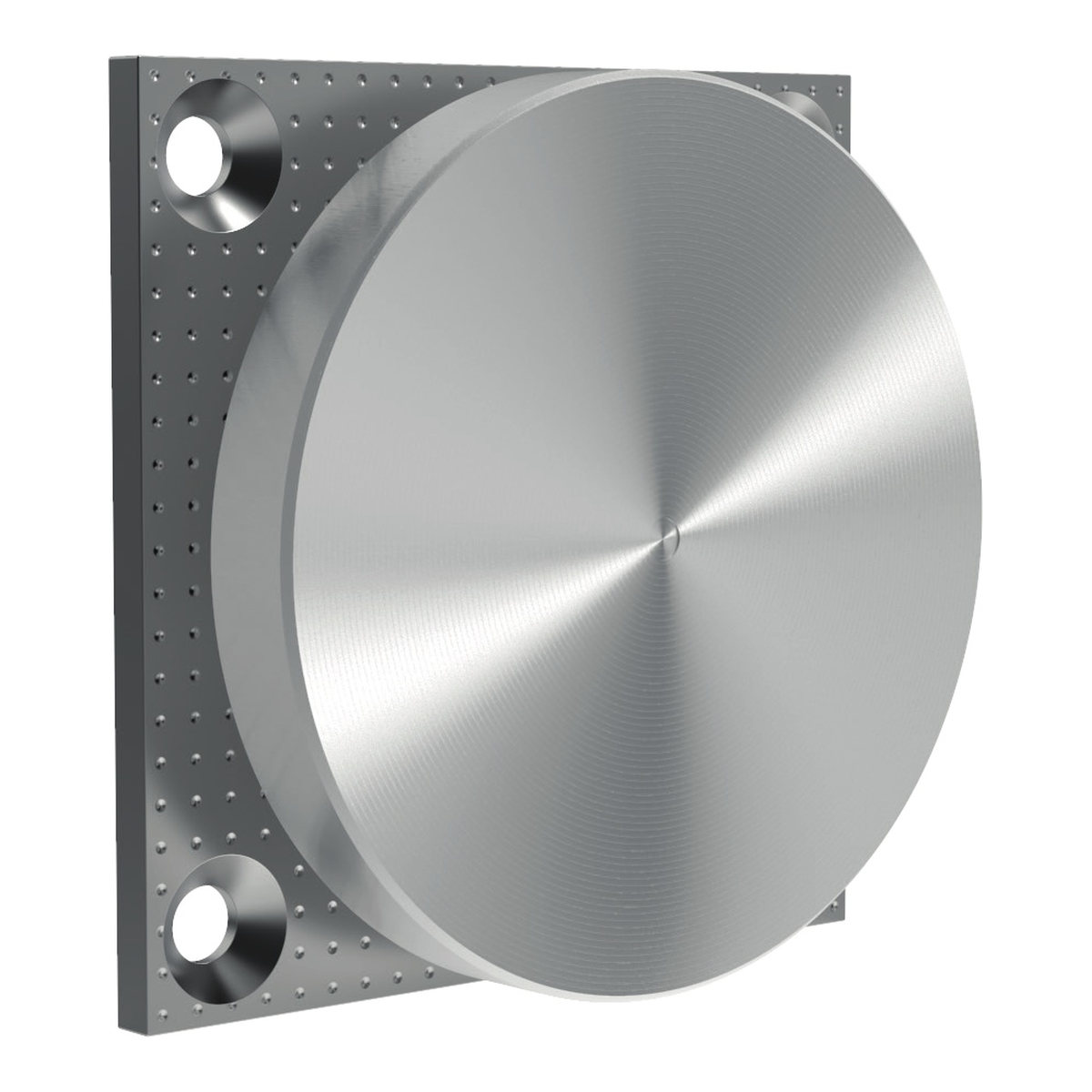

| G | bis 10° | verzinkte Grundplatte, elastisches Verbindungsstück, verzinkte Ankerscheibe | Standardfall an der Feuerschutztür |

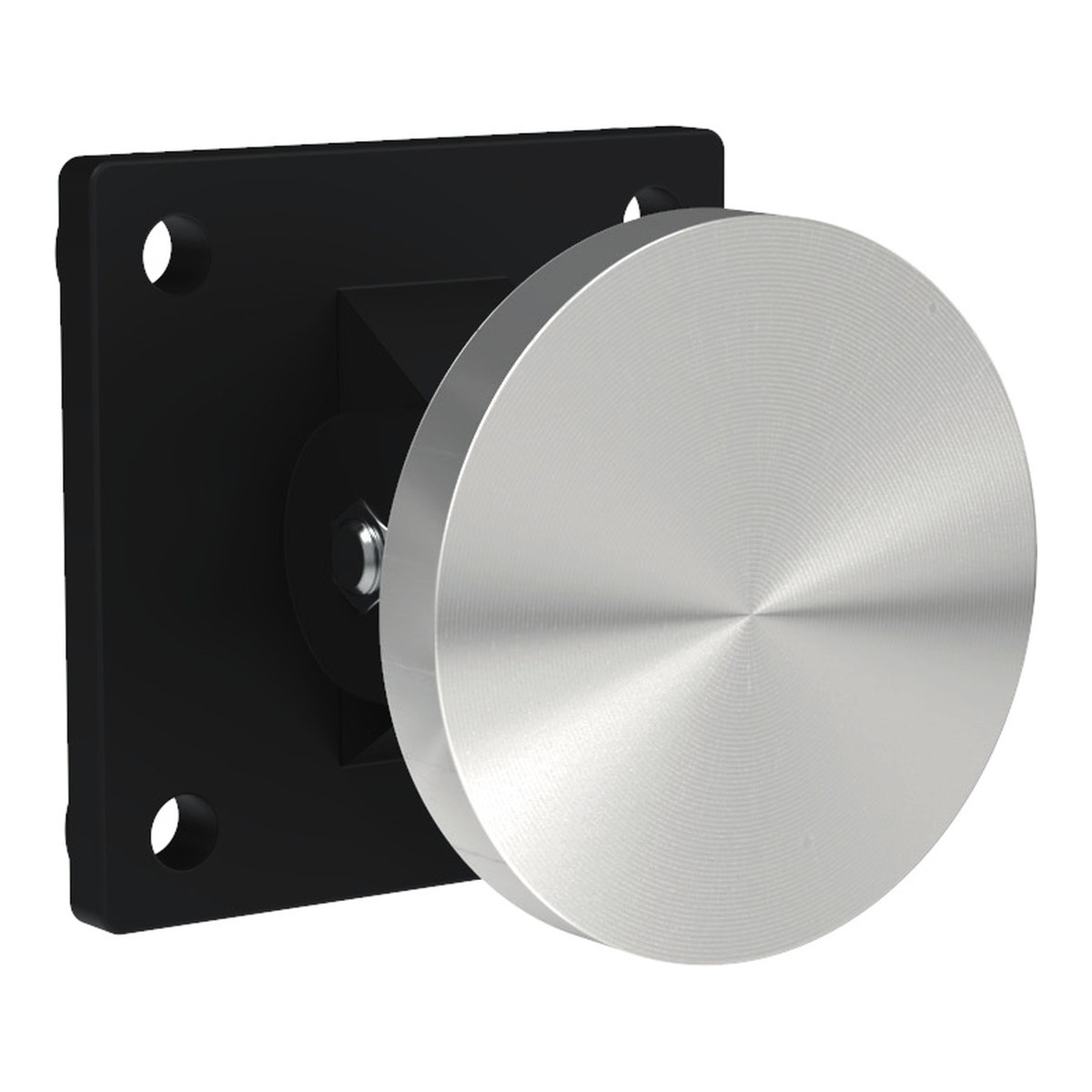

| W | bis 60°, in beide Richtungen | verzinkte Ankerscheibe, Winkelgelenk und Grundplatte aus schwarzem Kunststoff | Tür trifft in großem Winkel auf |

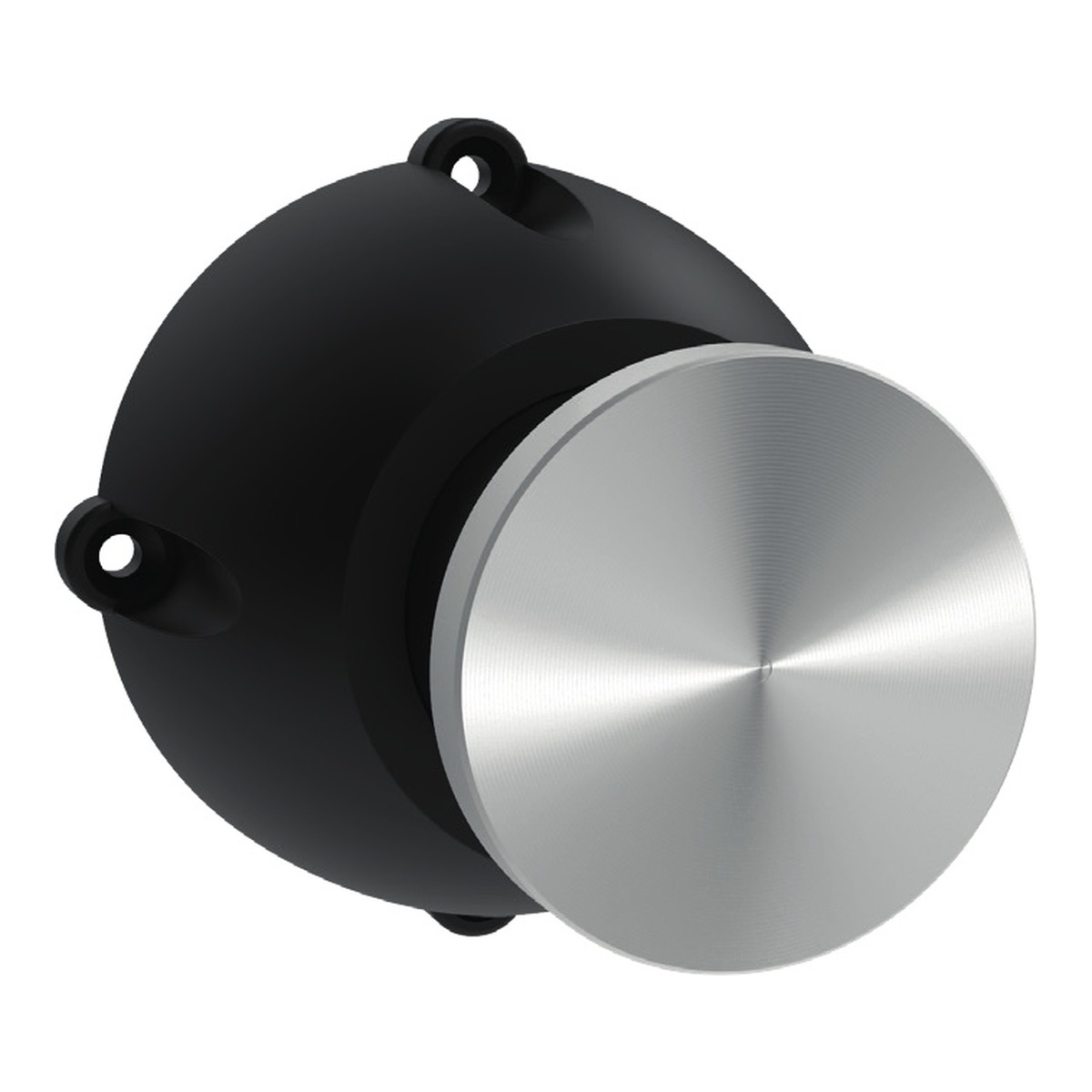

| T | bis 10°, zusätzlich gedämpft | Gehäuse aus glasfaserverstärktem Kunststoff, Federkraft ca. 100 N bei 20 mm Hub | schwere, große Tore mit starkem Aufprall |
Die richtige Größe finden
Die Ankerplatte wird nach dem Durchmesser der Magnet-Polfläche ausgewählt, nicht nach der Haftkraft. Zu einem EM GD 50 gehört eine AP GD 50, zu einem EM GD 60 eine AP GD 60 und zu einem EM GD 70 eine AP GD 70. Die Ankerscheibe fällt dabei jeweils etwas größer aus als die Polfläche — bei der AP GD 50 zum Beispiel 54 mm gegenüber 50 mm Magnetdurchmesser.
Innerhalb einer Größe unterscheiden sich die Ausführungen nur in der Bauhöhe. Bei der Baureihe G gibt es zum Durchmesser 60 mm drei Höhen — 16, 30 und 60 mm —, mit denen sich der Abstand zwischen Tür und Magnet überbrücken lässt.
