Kurz & Knapp
- 25 Einbausituationen von DICTATOR — jede mit Montagebild, Maßskizze und den Beschlägen, die dazugehören
- Filter oben: mit oder ohne Obentürschließer, wie die Tür aufgeht, Bolzen-Ø und Komplett-Set
- Suchen Sie das Bild, das Ihrer Tür am nächsten kommt — die Beschläge darunter sind verlinkt und einzeln bestellbar
- Wie montiert wird und wie sich Montagemaß und Hub ergeben: Türöffnungsbegrenzer montieren
- Passt keine Situation genau, genügen zwei Fotos der Tür für die Auslegung
So finden Sie Ihre Situation
Stellen Sie sich dorthin, wo der Begrenzer sitzen soll, und wählen Sie oben, was auf Ihre Tür zutrifft: Sitzt oben ein Türschließer? Geht die Tür von Ihnen weg auf (Bandgegenseite) oder kommt sie auf Sie zu (Bandseite)? Übrig bleiben die Situationen, die zu Ihrer Tür passen.
Die Maßskizze neben jedem Bild zeigt, welche Abstände in dieser Situation gebraucht werden. Wie das Montagemaß und der Hub bestimmt werden, steht unter Türöffnungsbegrenzer montieren.
Filter — mit oder ohne Obentürschließer, wie die Tür aufgeht, Bolzen-Ø, Komplett-Set. Die 25 Situationen stehen darunter, gegliedert in vier Abschnitte.
Ohne Obentürschließer, Montage auf der Bandgegenseite
Bei nach außen öffnenden Türen wird der Türöffnungsbegrenzer meist auf der Innenseite montiert. Welche Beschläge passen, hängt an den wirkenden Kräften, am Platz für das Montagezubehör und am Material von Tür und Rahmen.

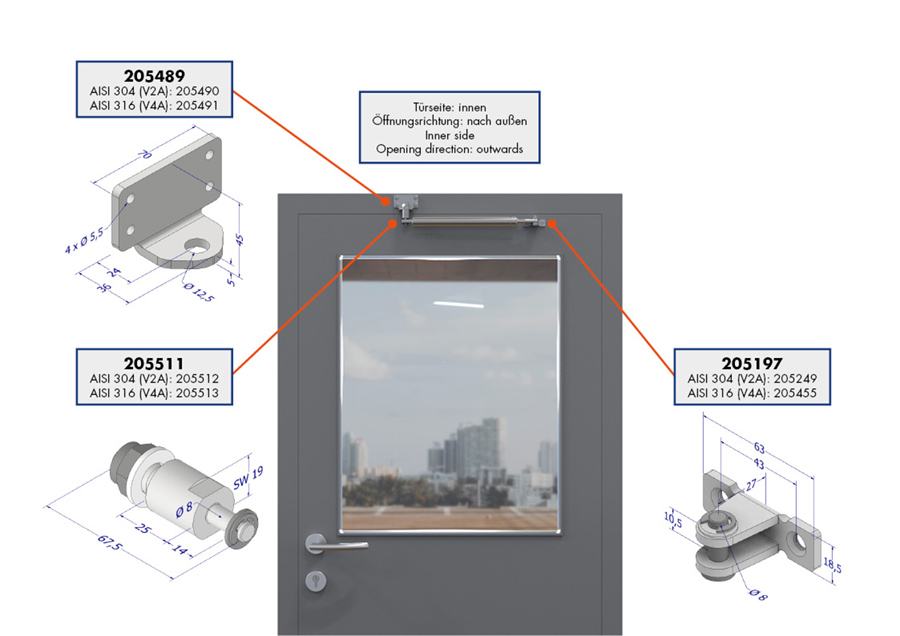

Situation 1 — Nach außen öffnende Tür (Innenansicht) Standardbefestigung
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205511 Bolzen TB Ø 8 mm, Distanz 25 mm, verzinkt · 205197 Flügelböckchen für Türöffnungsbegrenzer, verzinkt

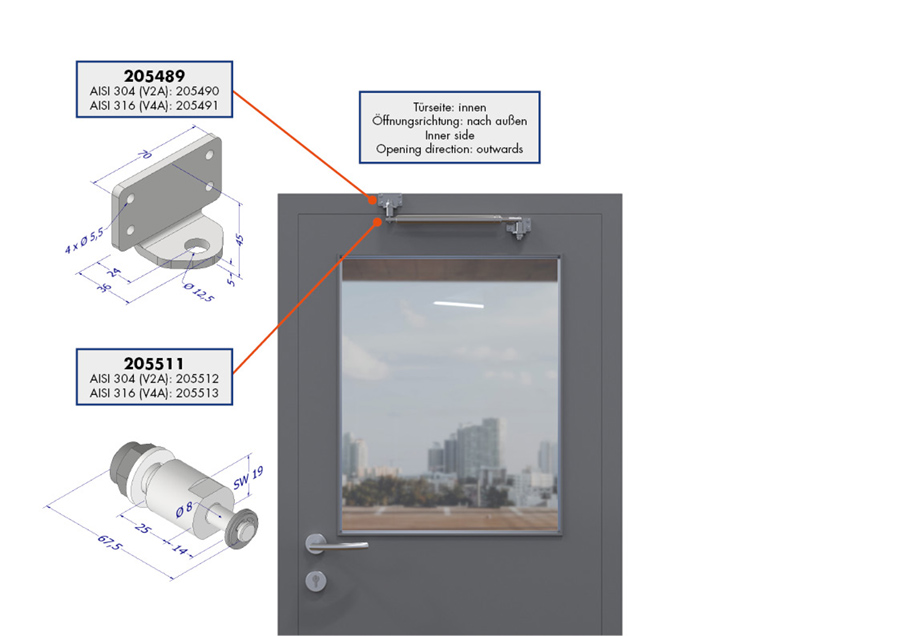

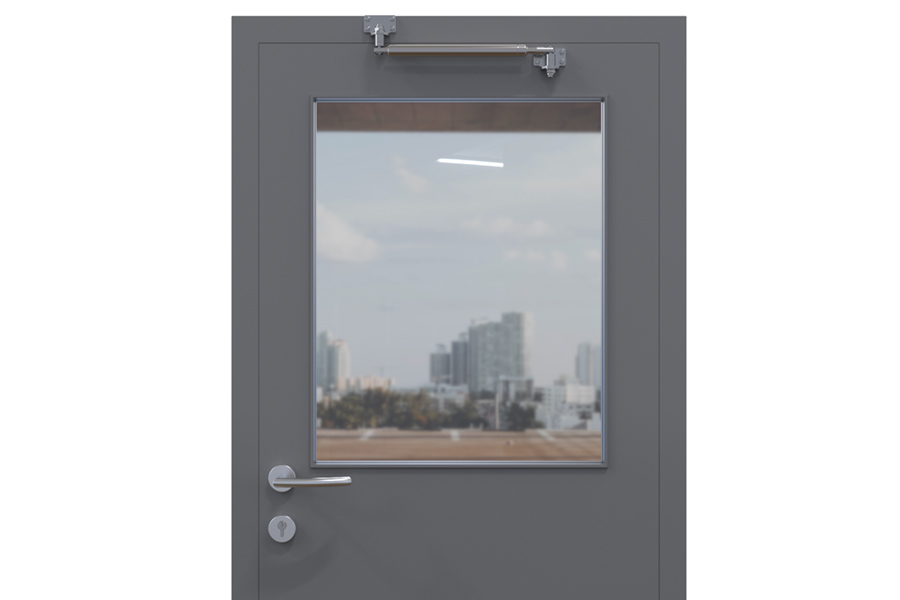

Situation 2 — Nach außen öffnende Tür mit Montagewinkel auf der Tür (Innenansicht)
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205511 Bolzen TB Ø 8 mm, Distanz 25 mm, verzinkt

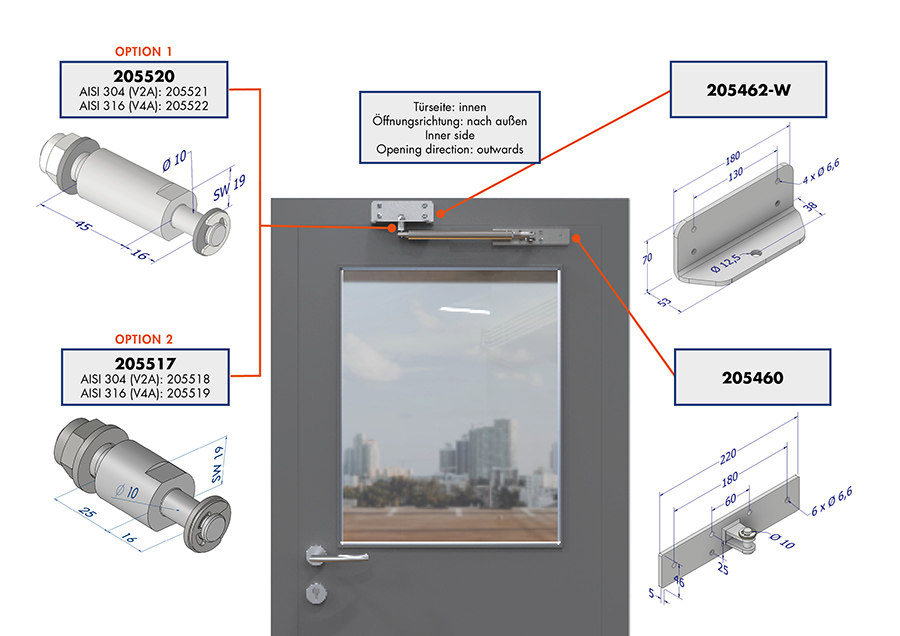

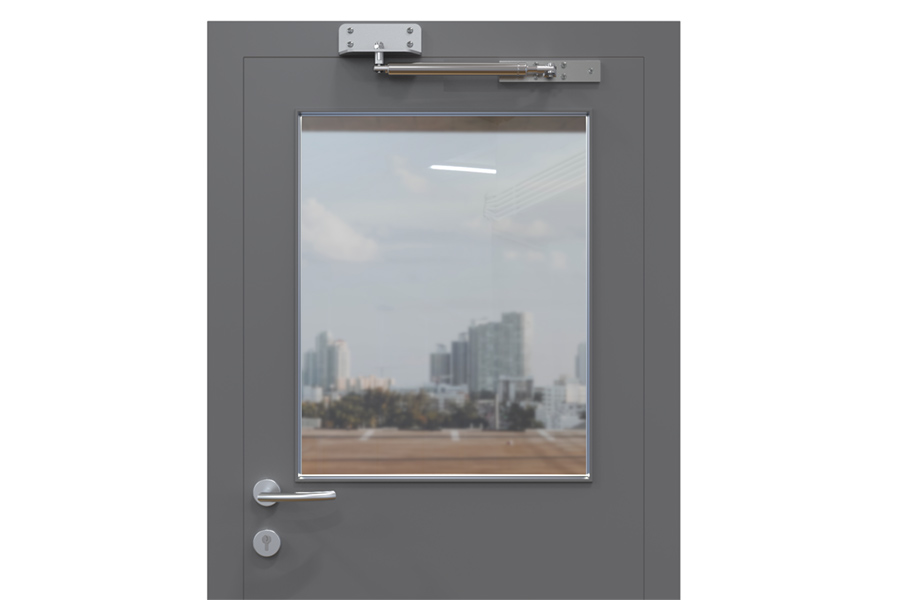

Situation 3 — Nach außen öffnende Tür, mit Befestigungswinkel und Bolzen (Innenansicht)
Beschläge: 205462-W Befestigungswinkel TB 180×70×53 mm, verzinkt · 205517 Bolzen TB Ø 10 mm, Distanz 25 mm, verzinkt · 205460 Befestigungsplatte TB 45×220 mm Ø 10, verzinkt

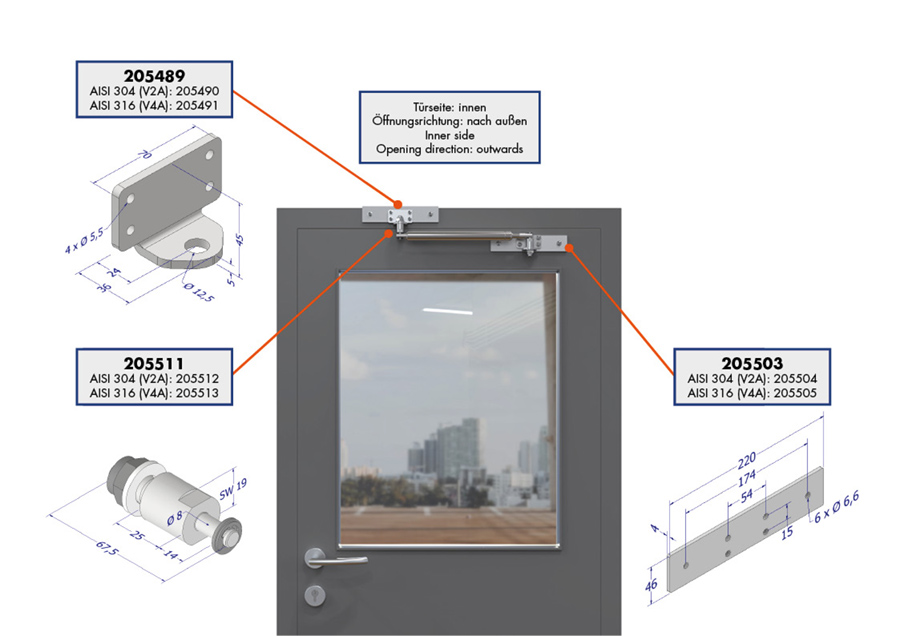

Situation 4 — Nach außen öffnende Tür, mit zusätzlicher Unterlegplatte (Innenansicht)
Beschläge: 205503 Unterlegplatte TB 220 × 46 × 4 mm, verzinkt · 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205511 Bolzen TB Ø 8 mm, Distanz 25 mm, verzinkt

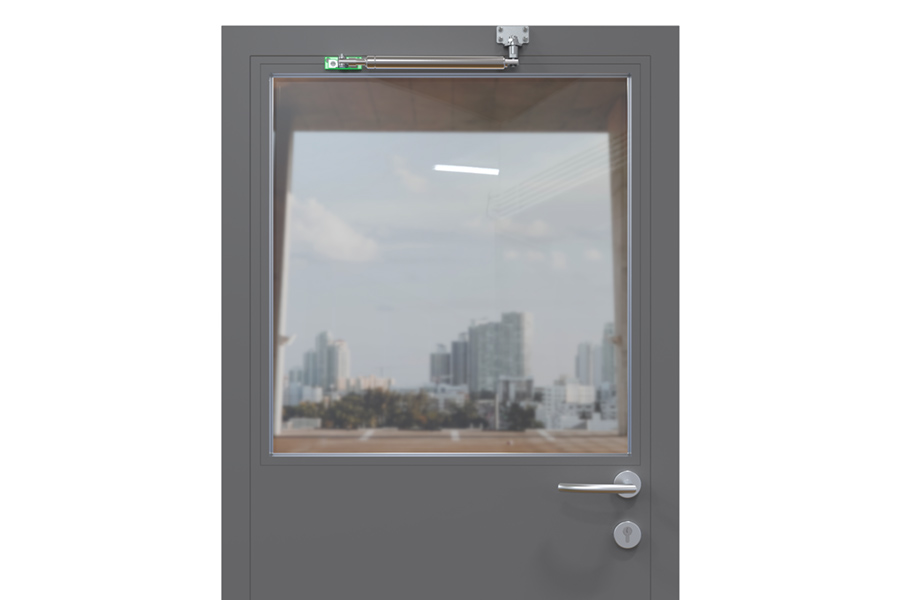

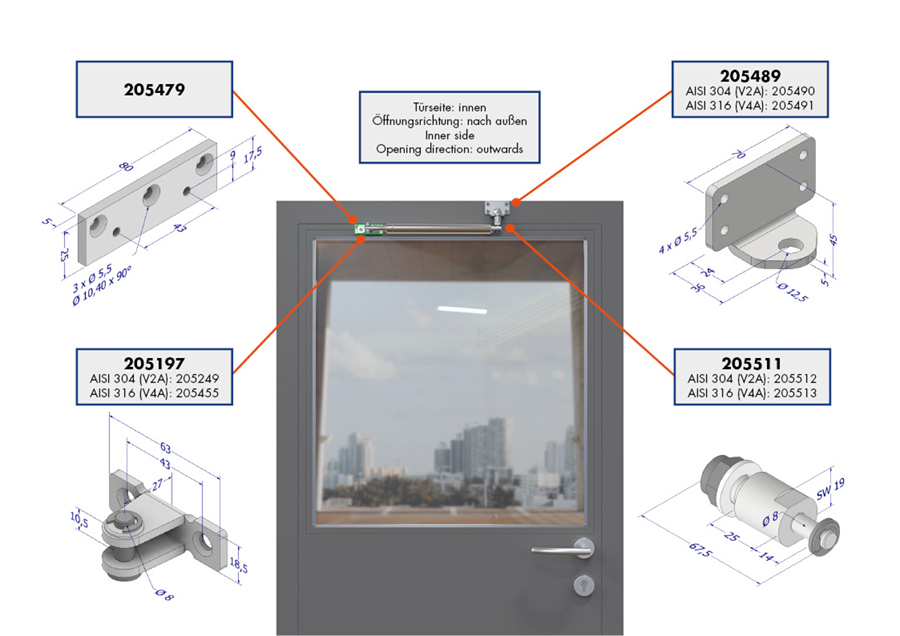

Situation 5 — Nach außen öffnende Tür mit schmalem Flügelrahmen und Unterlegplatte (Innenansicht)
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205511 Bolzen TB Ø 8 mm, Distanz 25 mm, verzinkt · 205197 Flügelböckchen für Türöffnungsbegrenzer, verzinkt · 205479 Montageplatte TB 80 × 25 mm für Flügelböckchen, V2A

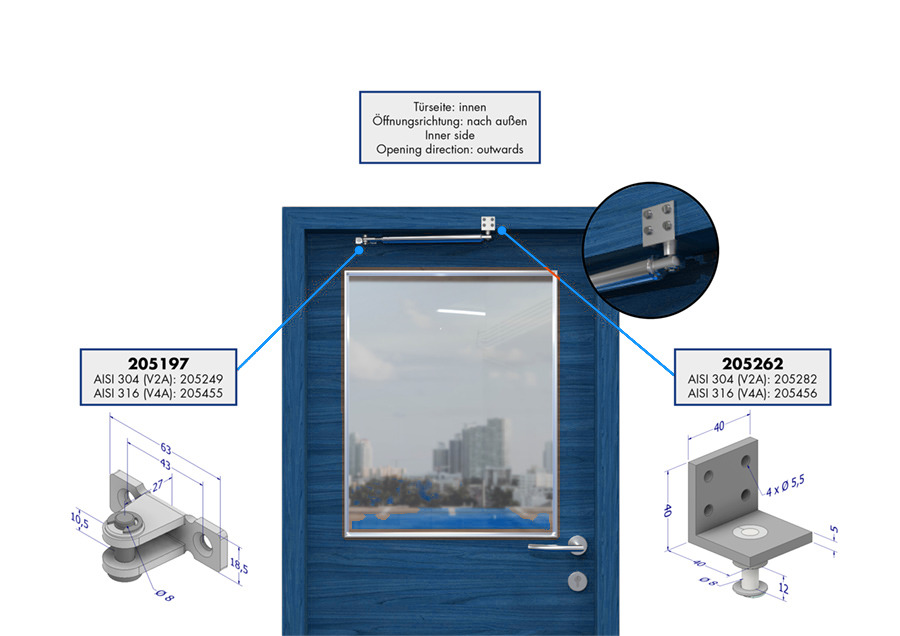

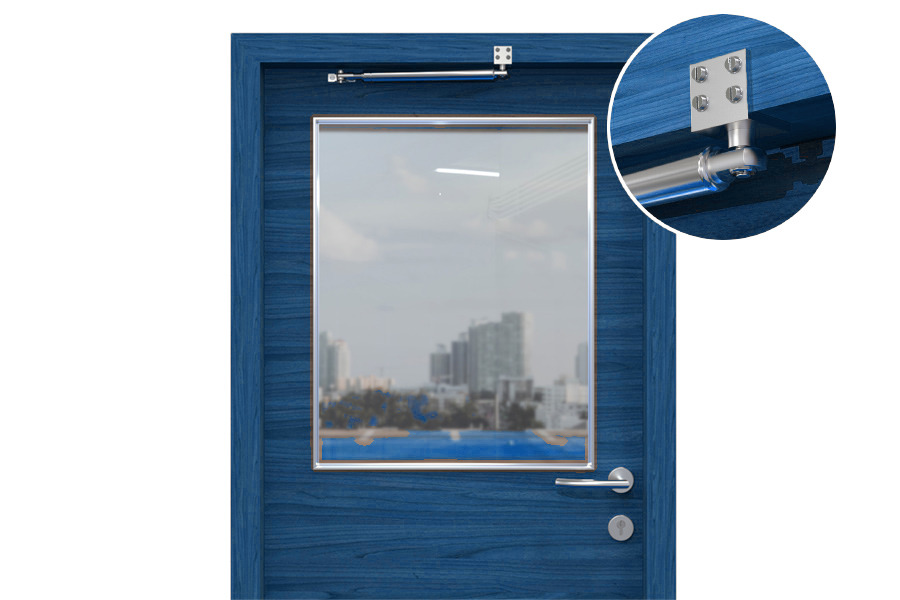

Situation 6 — Einbausituation
Beschläge: 205197 Flügelböckchen für Türöffnungsbegrenzer, verzinkt · 205262 Befestigungswinkel TB 40×40×40 mm, verzinkt

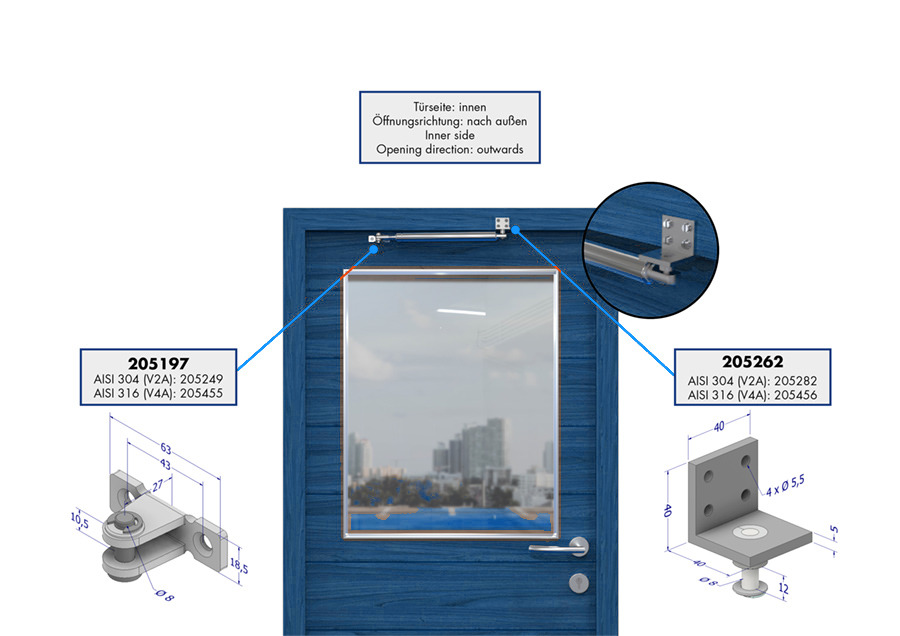

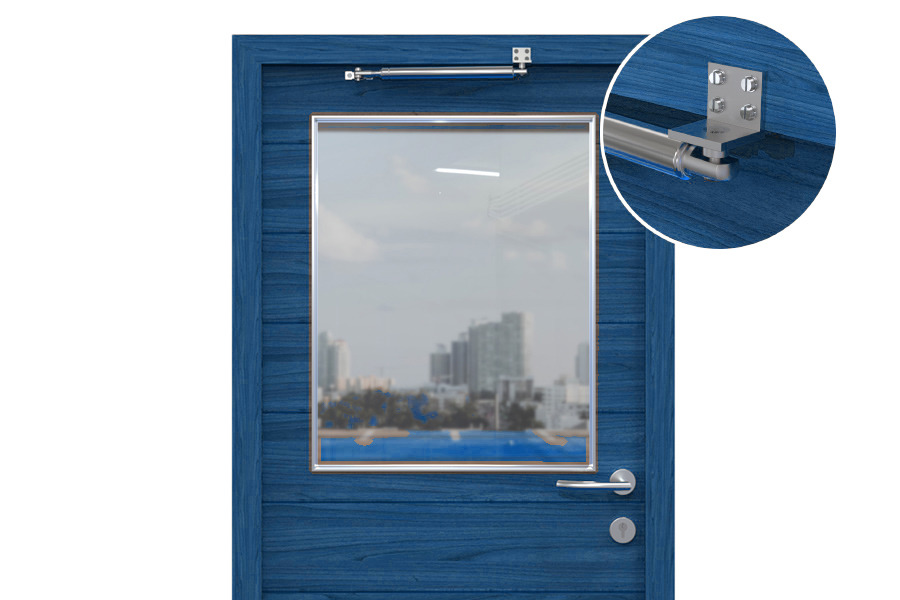

Situation 7 — Einbausituation
Beschläge: 205197 Flügelböckchen für Türöffnungsbegrenzer, verzinkt · 205262 Befestigungswinkel TB 40×40×40 mm, verzinkt
Situation 8 — Einbausituation
Beschläge: 205261 Befestigungsflansch TB Ø 42 mm, verzinkt · 205197 Flügelböckchen für Türöffnungsbegrenzer, verzinkt
Ohne Obentürschließer, Montage auf der Bandseite
Wenn auf der Bandgegenseite kein Platz ist oder dort aus anderen Gründen nicht montiert werden kann, geht es auch auf der Bandseite.

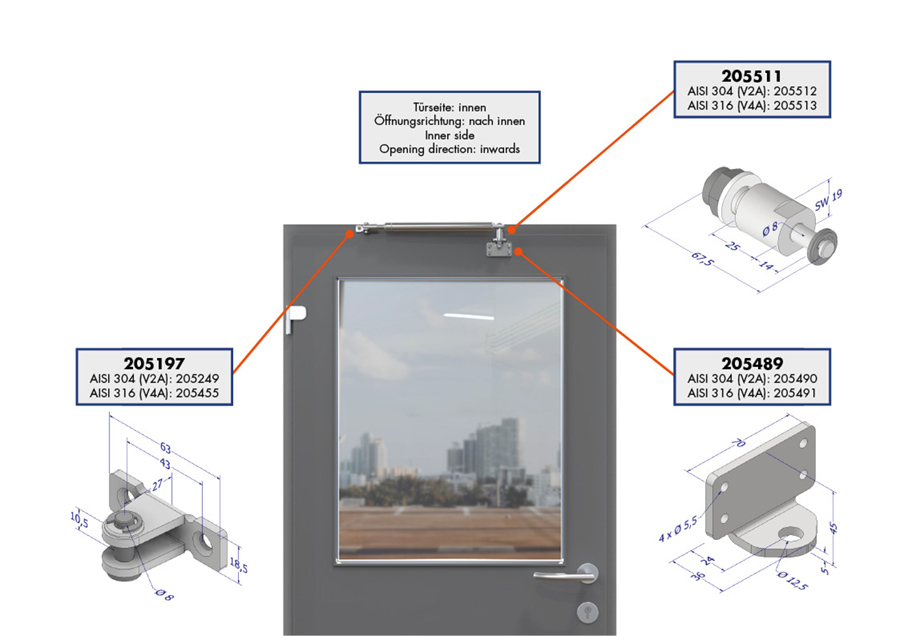

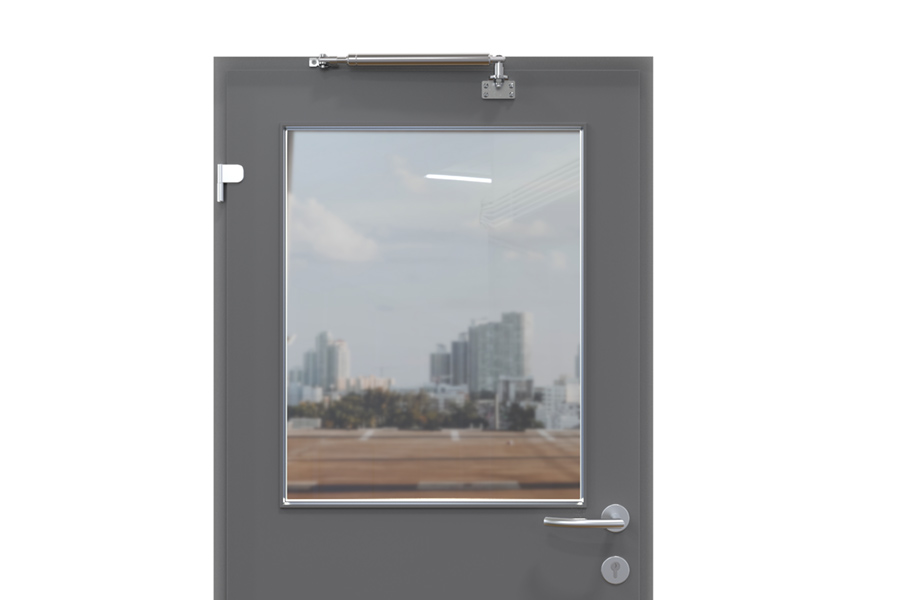

Situation 9 — Nach innen öffnende Tür (Innenansicht), Standardbefestigung
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205511 Bolzen TB Ø 8 mm, Distanz 25 mm, verzinkt · 205197 Flügelböckchen für Türöffnungsbegrenzer, verzinkt

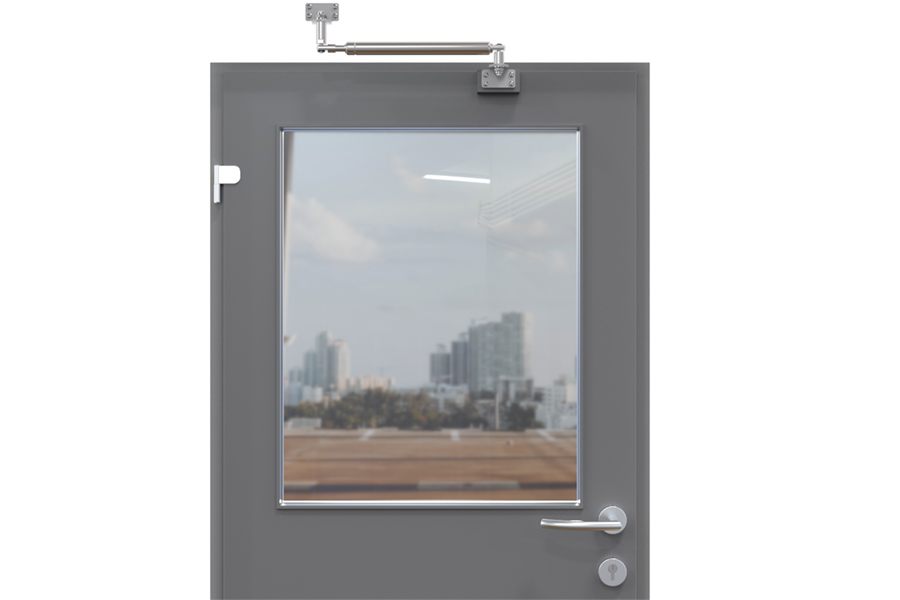

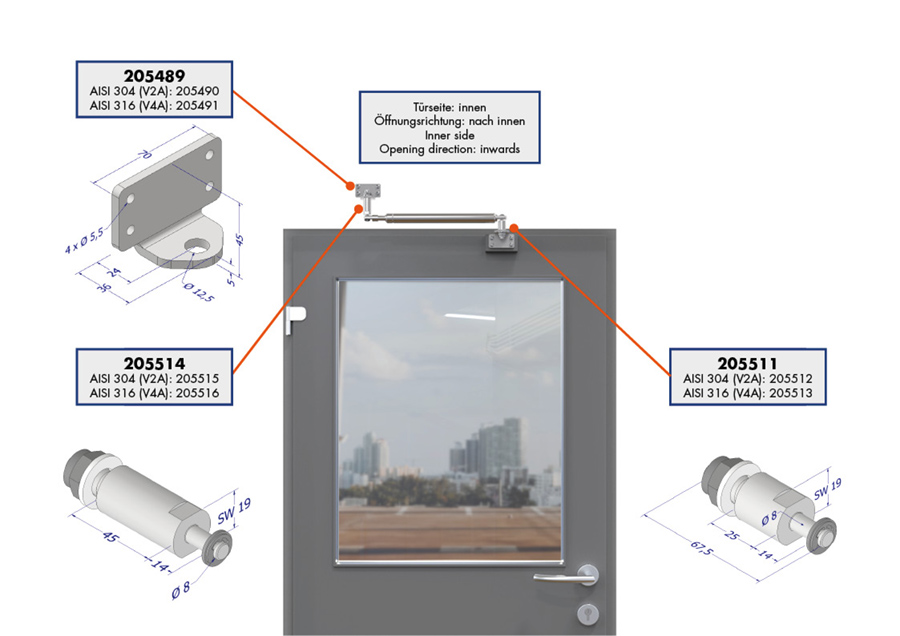

Situation 10 — Nach innen öffnende, zurückliegende Tür (Innenansicht)
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205511 Bolzen TB Ø 8 mm, Distanz 25 mm, verzinkt
dazu ein bauseitiges Teil (Unterlegplatte bzw. Montageplatte)

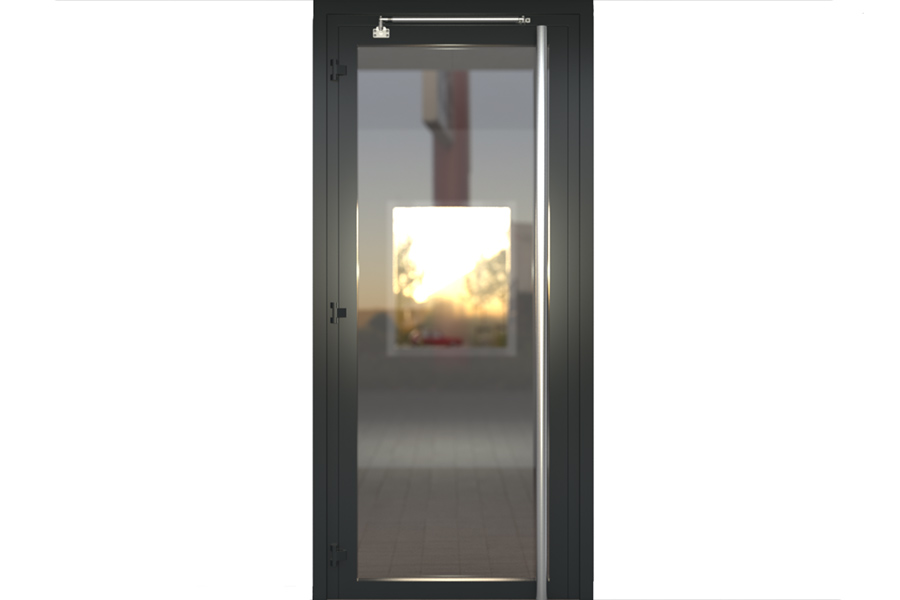

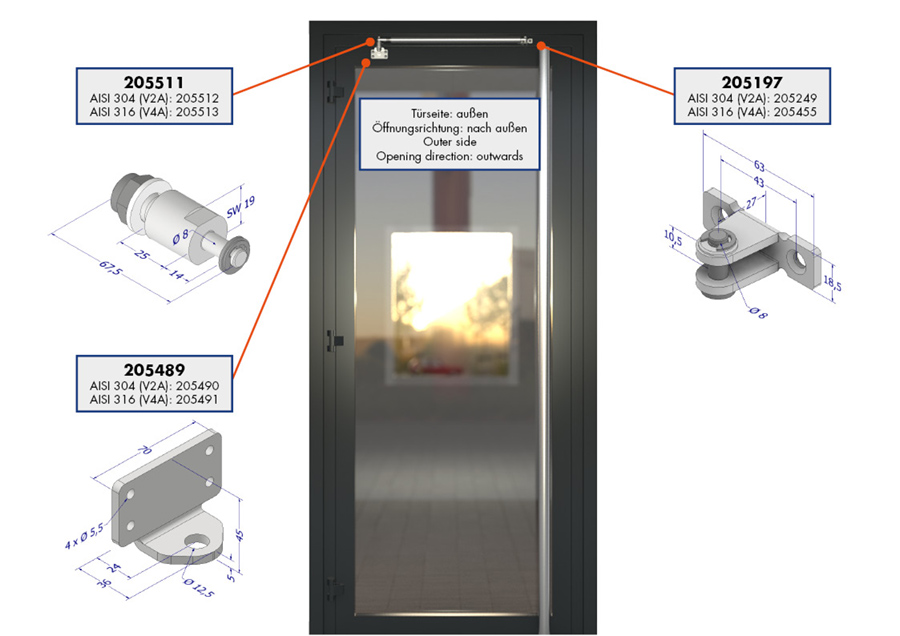

Situation 11 — Montiert über dem Stangenstoßgriff an nach außen öffnender Tür (Außenansicht)
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205511 Bolzen TB Ø 8 mm, Distanz 25 mm, verzinkt · 205197 Flügelböckchen für Türöffnungsbegrenzer, verzinkt

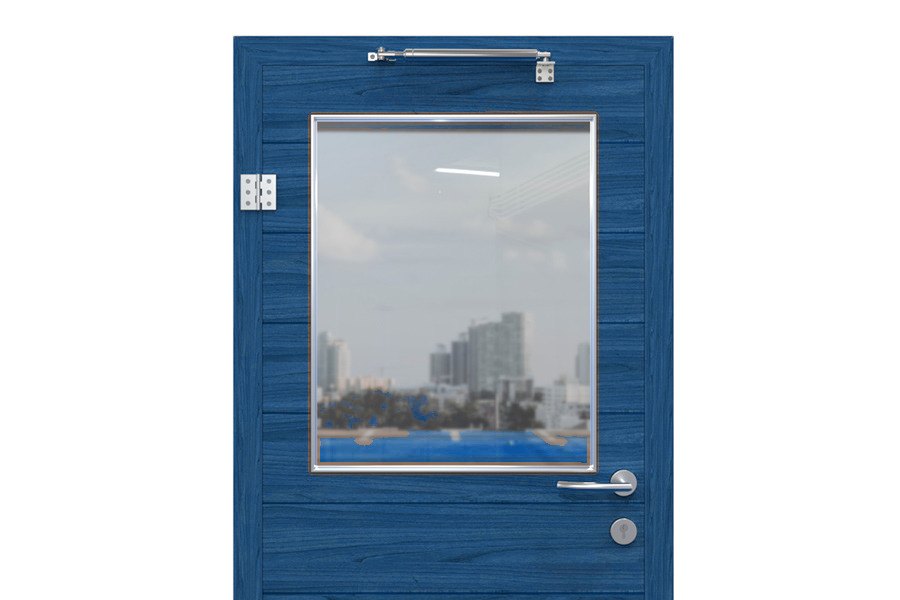

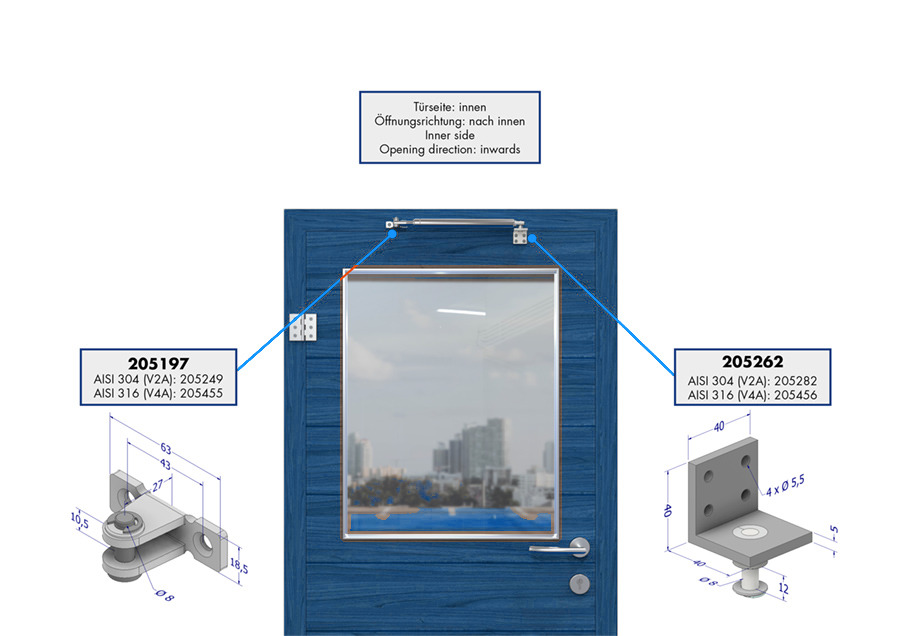

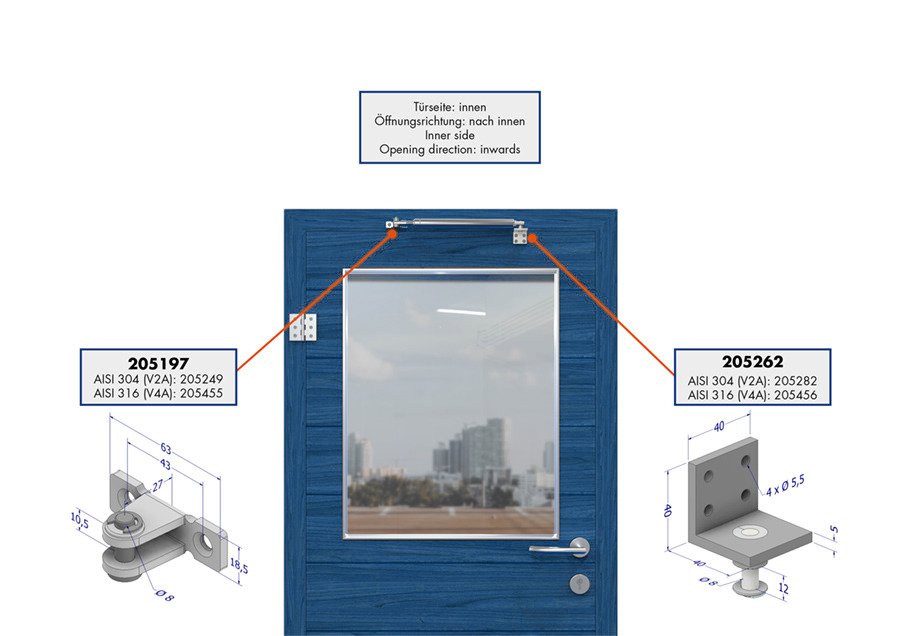

Situation 12 — Einbausituation
Beschläge: 205197 Flügelböckchen für Türöffnungsbegrenzer, verzinkt · 205262 Befestigungswinkel TB 40×40×40 mm, verzinkt
Mit Obentürschließer auf dem Türrahmen
Der Türöffnungsbegrenzer lässt sich mit einem Obentürschließer kombinieren — dafür sind teils besondere Winkel und Konsolen nötig.

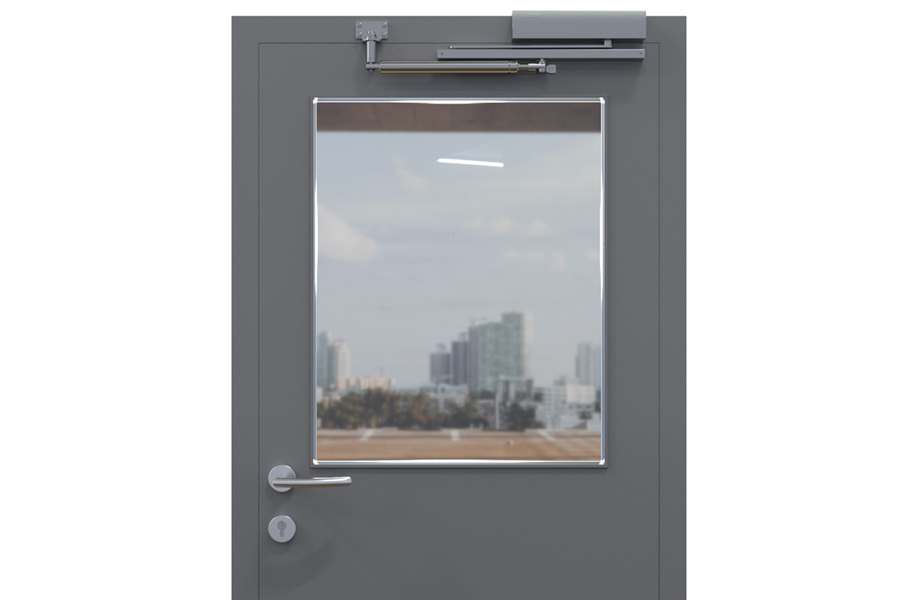

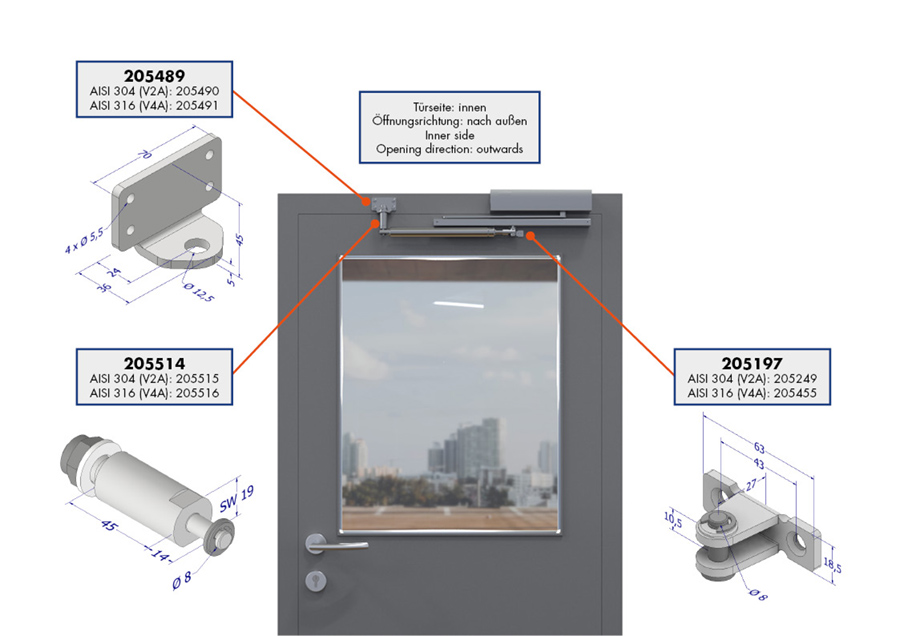

Situation 13 — Nach außen öffnende Tür mit Obentürschließer, Gleitschiene auf der Tür (Innenansicht)
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205514 Bolzen TB Ø 8 mm, Distanz 45 mm, verzinkt · 205197 Flügelböckchen für Türöffnungsbegrenzer, verzinkt

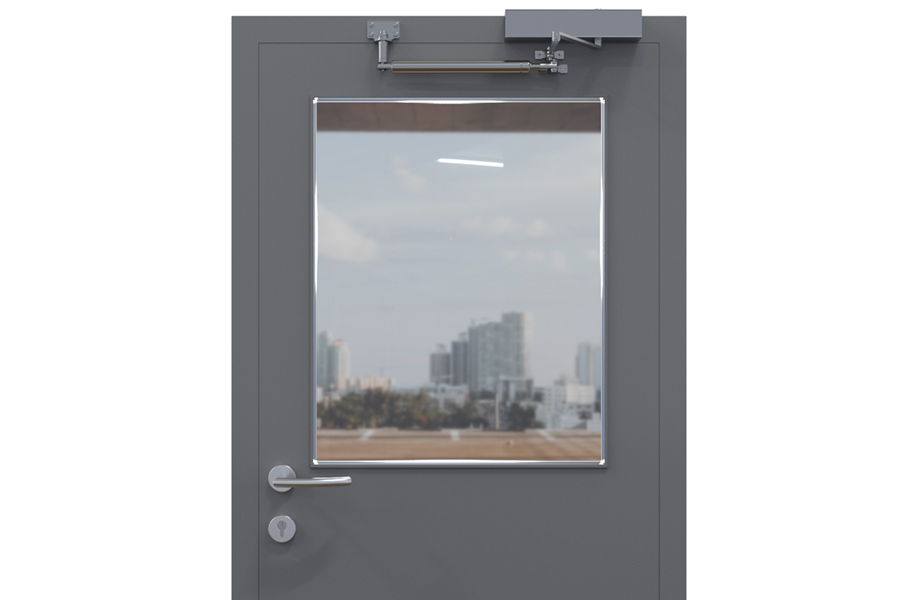

Situation 14 — Nach außen öffnende Tür mit Obentürschließer, Scherengestänge auf der Tür (Innenansicht)
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205514 Bolzen TB Ø 8 mm, Distanz 45 mm, verzinkt · 205197 Flügelböckchen für Türöffnungsbegrenzer, verzinkt

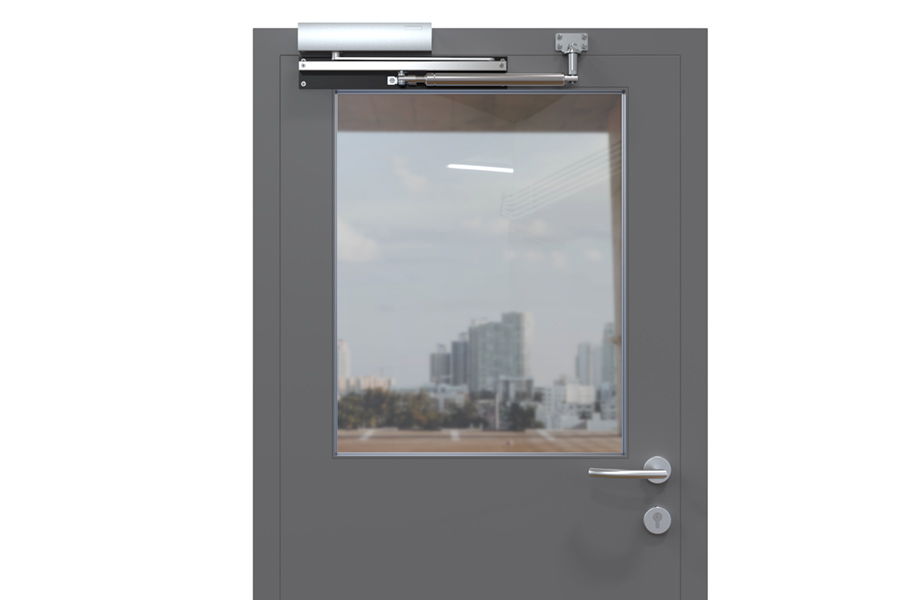

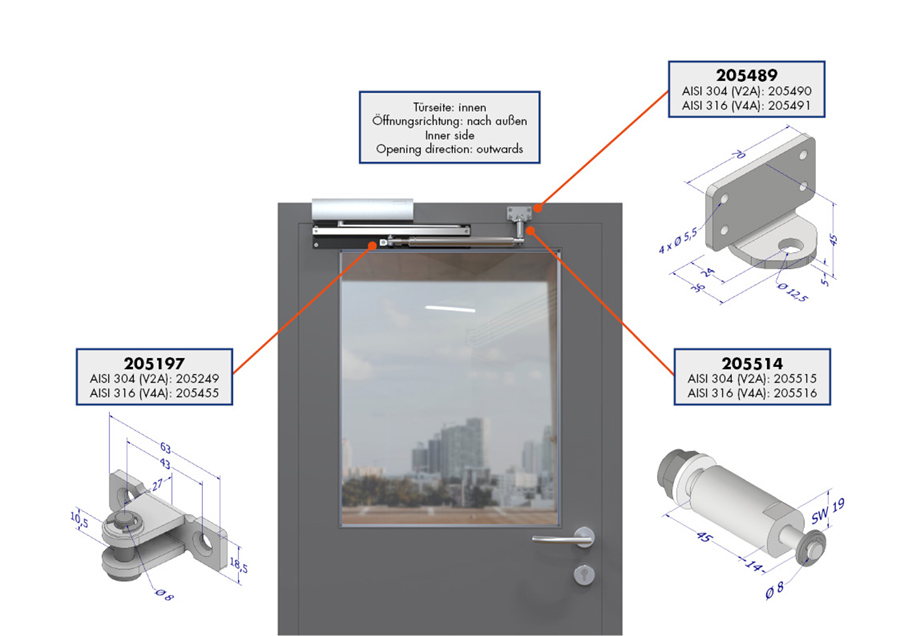

Situation 15 — Nach außen öffnende Tür mit Obentürschließer und zusätzlicher Unterlegplatte (Innenansicht)
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205514 Bolzen TB Ø 8 mm, Distanz 45 mm, verzinkt · 205197 Flügelböckchen für Türöffnungsbegrenzer, verzinkt
dazu ein bauseitiges Teil (Unterlegplatte bzw. Montageplatte)

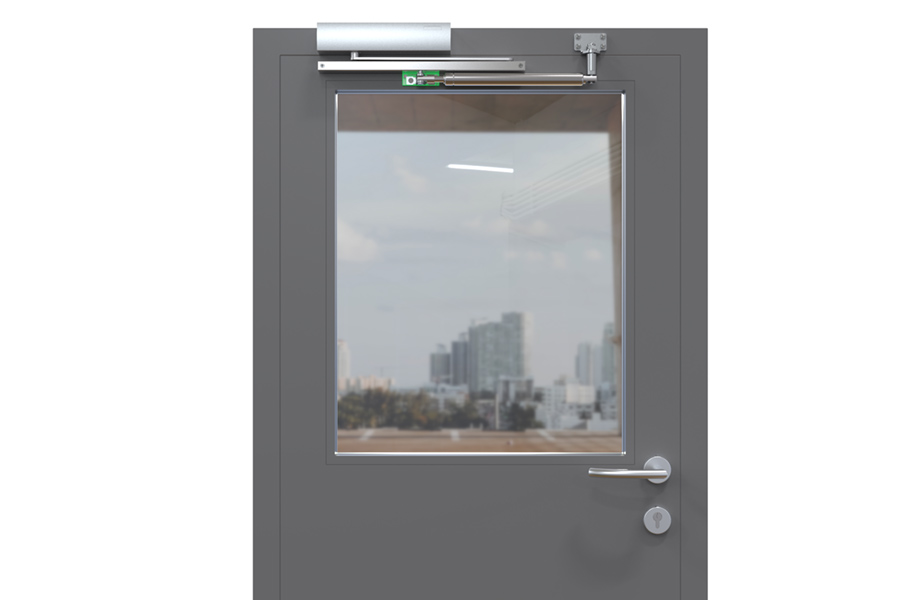

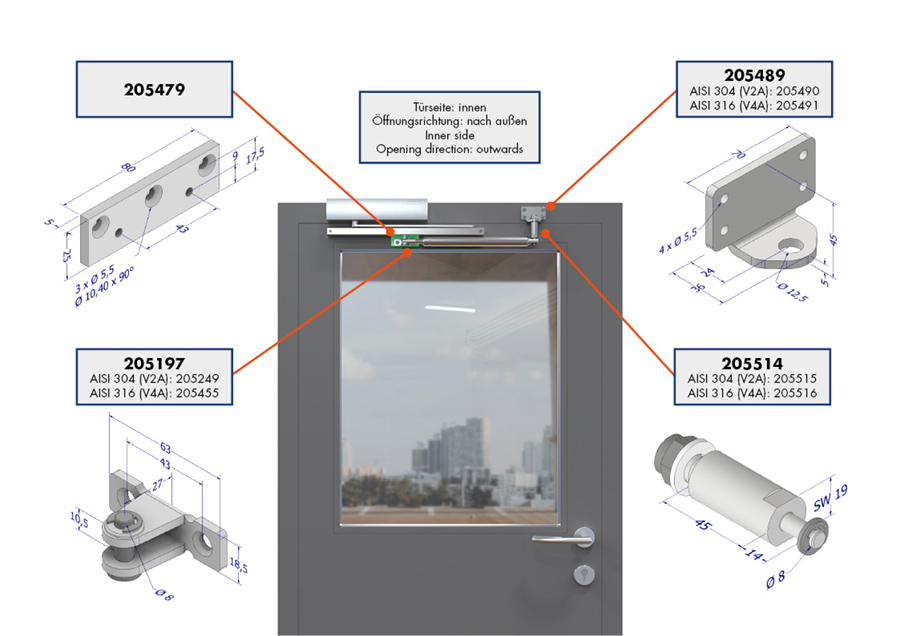

Situation 16 — Nach außen öffnende Tür mit Obentürschließer mit Unterlegplatte an der Tür (Innenansicht)
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205514 Bolzen TB Ø 8 mm, Distanz 45 mm, verzinkt · 205197 Flügelböckchen für Türöffnungsbegrenzer, verzinkt · 205479 Montageplatte TB 80 × 25 mm für Flügelböckchen, V2A

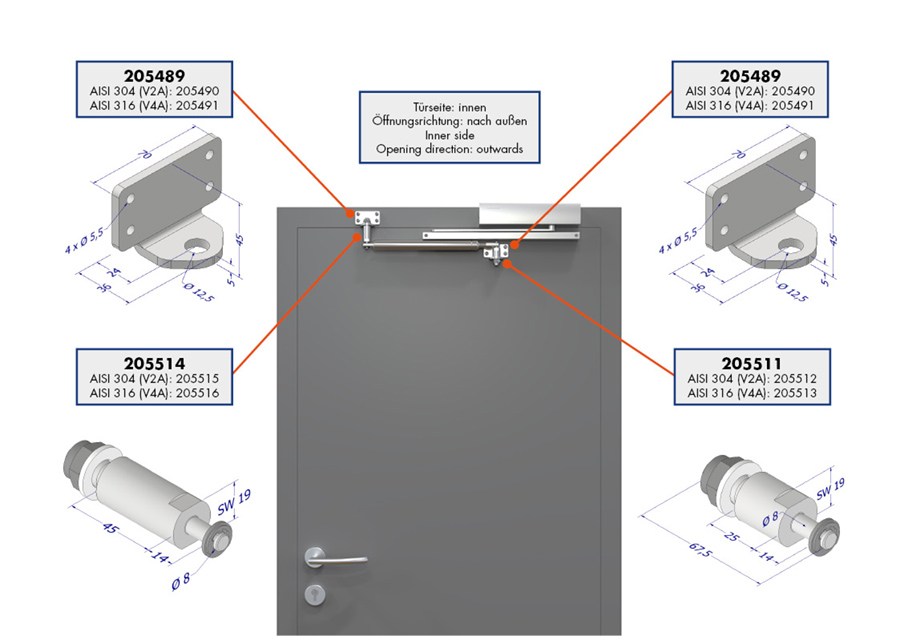

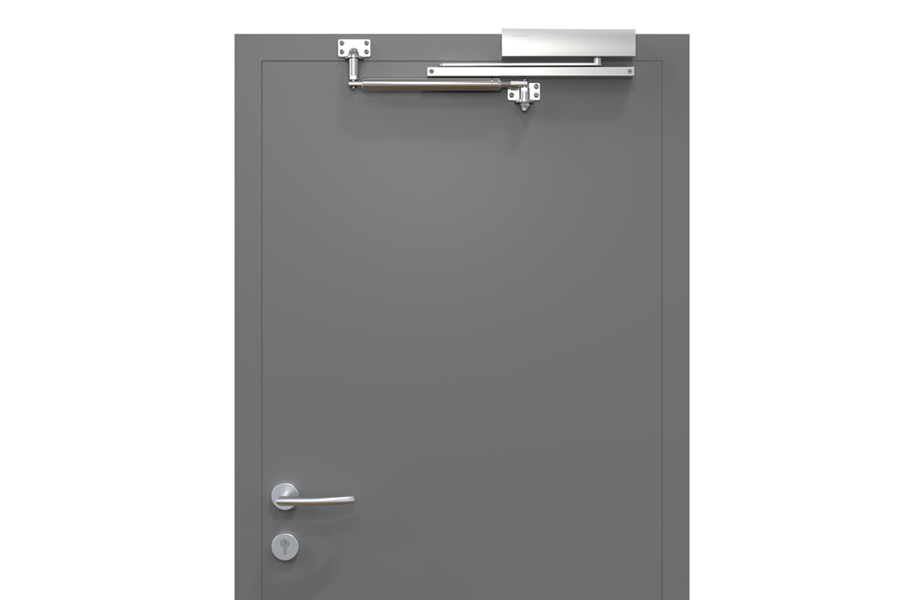

Situation 17 — Nach außen öffnende Tür mit Obentürschließer, Befestigungswinkel und langem Bolzen (Innenansicht)
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205514 Bolzen TB Ø 8 mm, Distanz 45 mm, verzinkt · 205511 Bolzen TB Ø 8 mm, Distanz 25 mm, verzinkt
Mit Obentürschließer auf dem Türblatt
Sitzt der Schließer auf dem Türblatt, übernehmen die Konsolen TB-OTS in DIN links und DIN rechts den Abstand.

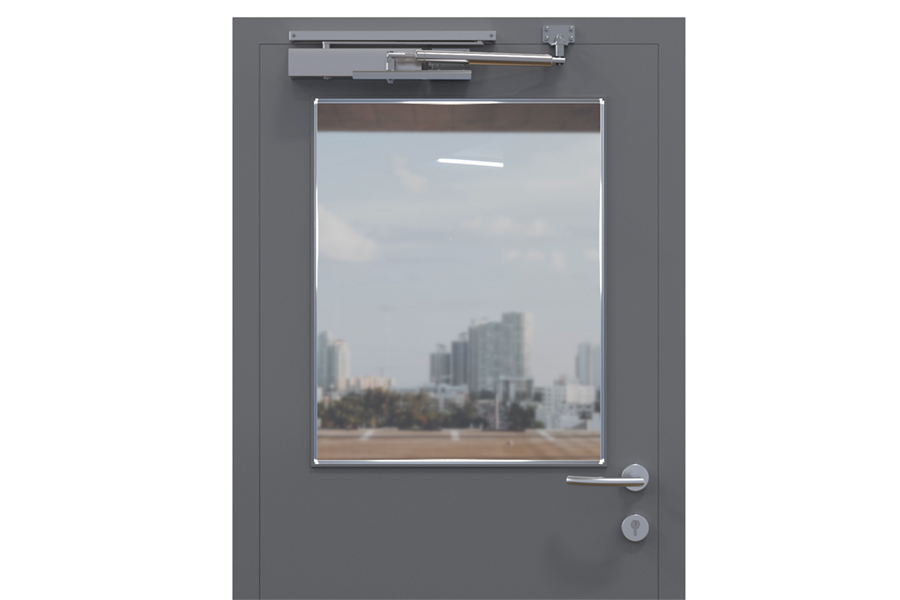

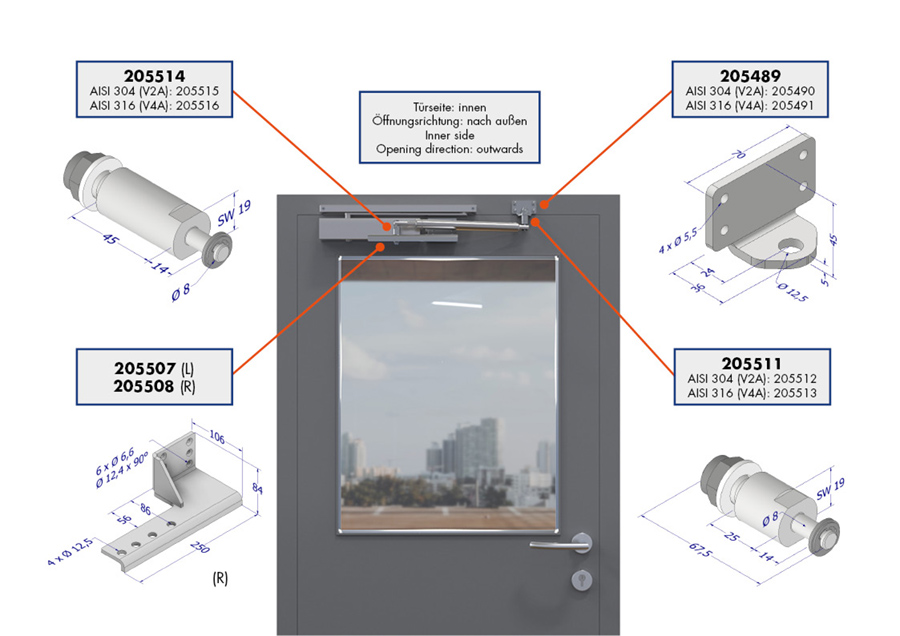

Situation 18 — Nach außen öffnende Tür mit Obentürschließer, Gleitschiene auf dem Rahmen (Innenansicht)
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205514 Bolzen TB Ø 8 mm, Distanz 45 mm, verzinkt · 205511 Bolzen TB Ø 8 mm, Distanz 25 mm, verzinkt · 205507 Befestigungskonsole TB-OTS DIN links, verzinkt · 205508 Befestigungskonsole TB-OTS DIN rechts, verzinkt
die Konsole je nach DIN-Richtung — 205507 links, 205508 rechts

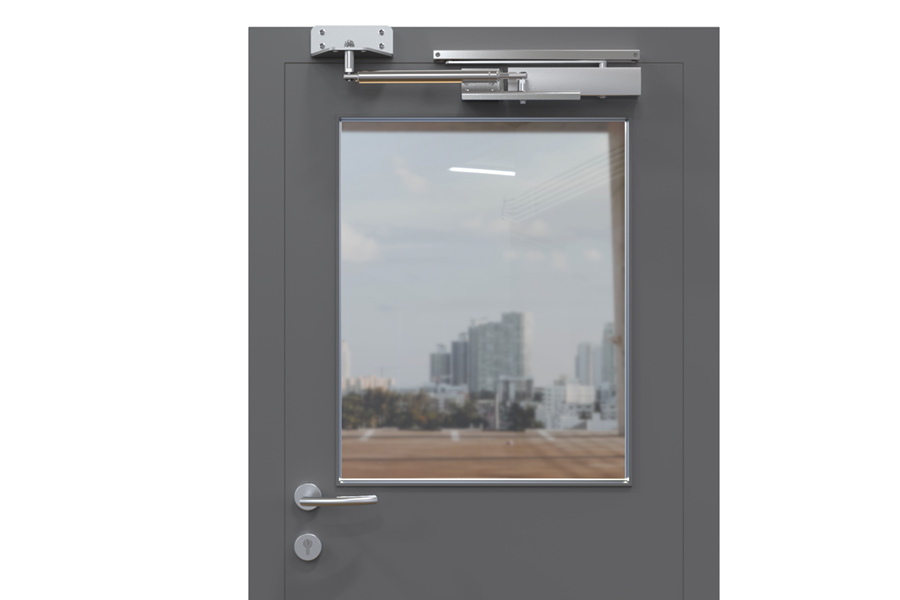

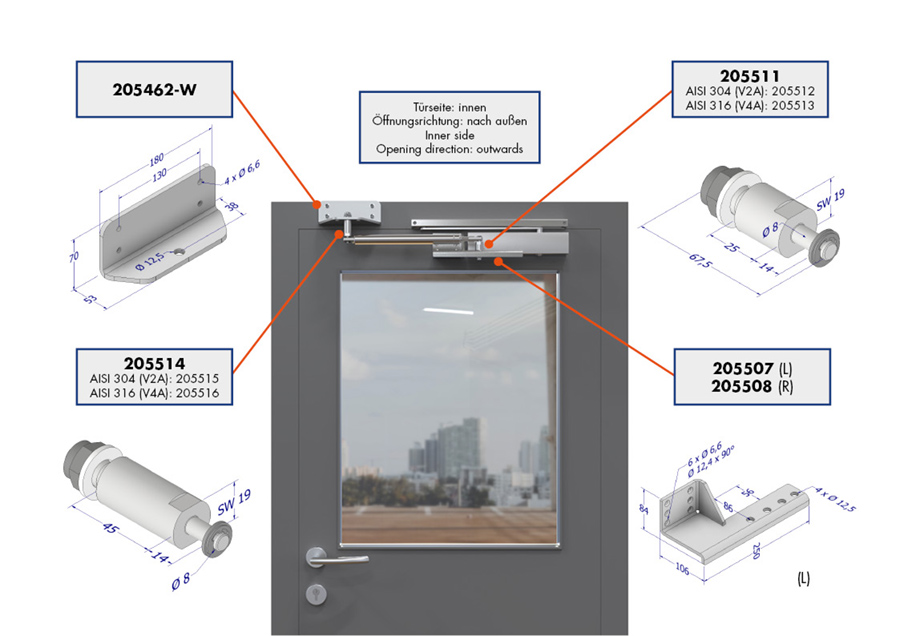

Situation 19 — Nach außen öffnende Tür mit Obentürschließer, Befestigungswinkel und -konsole (Innenansicht)
Beschläge: 205462-W Befestigungswinkel TB 180×70×53 mm, verzinkt · 205514 Bolzen TB Ø 8 mm, Distanz 45 mm, verzinkt · 205511 Bolzen TB Ø 8 mm, Distanz 25 mm, verzinkt · 205507 Befestigungskonsole TB-OTS DIN links, verzinkt · 205508 Befestigungskonsole TB-OTS DIN rechts, verzinkt
die Konsole je nach DIN-Richtung — 205507 links, 205508 rechts

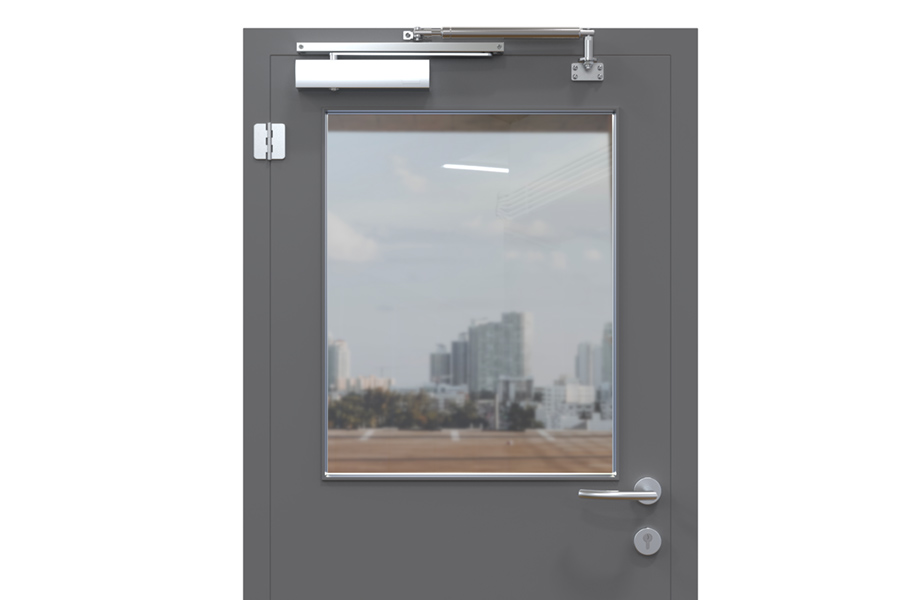

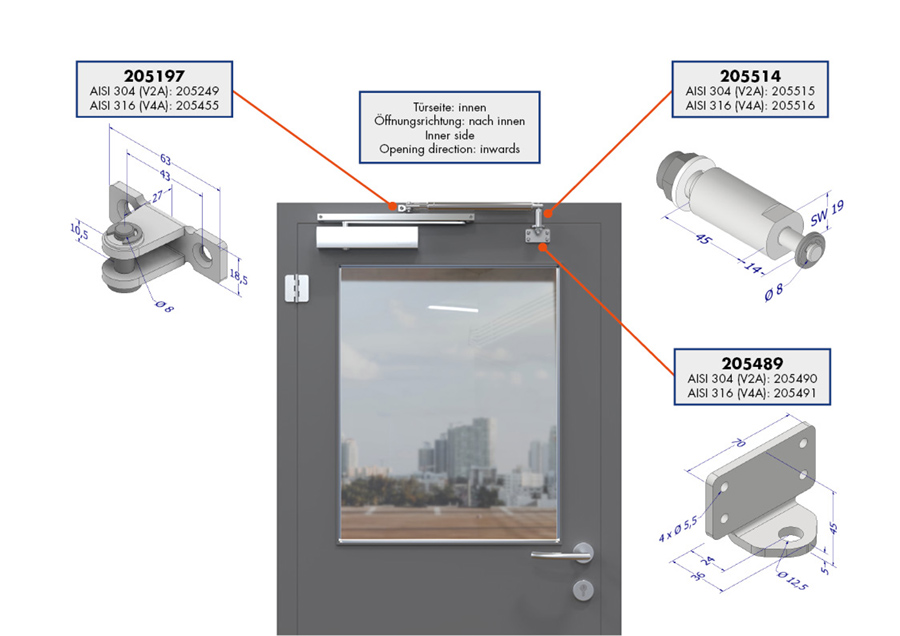

Situation 20 — Nach innen öffnende Tür, montiert über dem Obentürschließer (Innenansicht)
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205514 Bolzen TB Ø 8 mm, Distanz 45 mm, verzinkt · 205197 Flügelböckchen für Türöffnungsbegrenzer, verzinkt

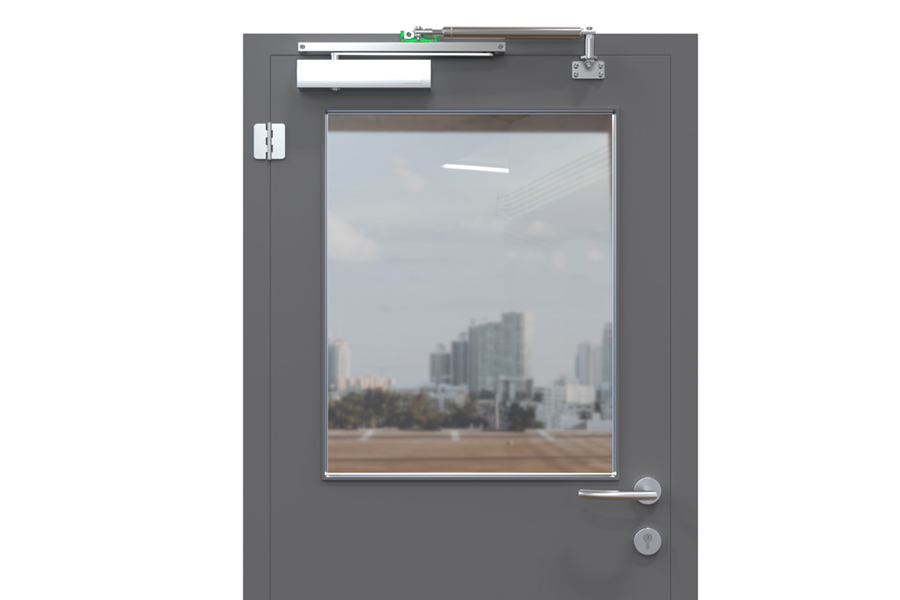

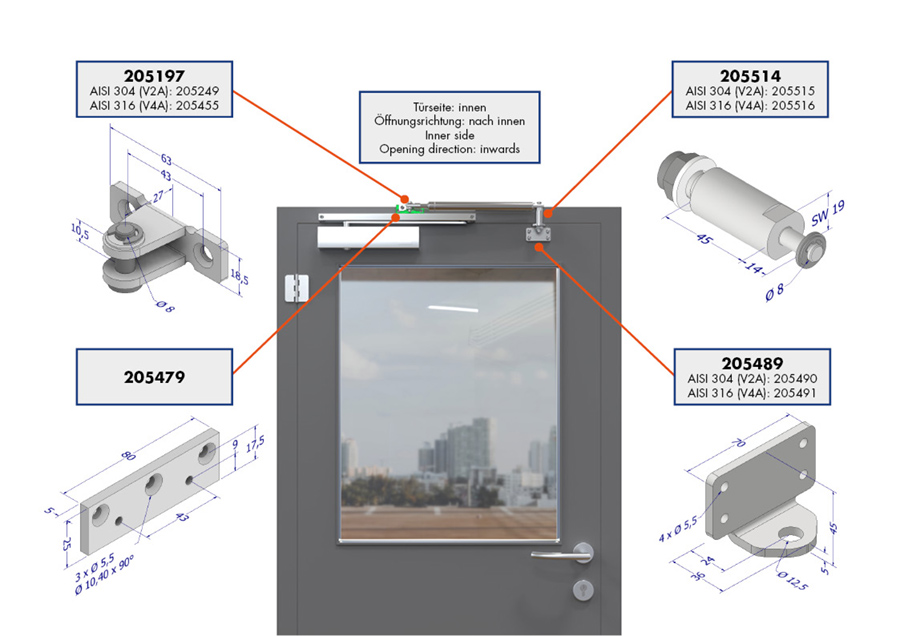

Situation 21 — Nach innen öffnende Tür mit Obentürschließer, Gleitschiene auf einem sehr schmalen Rahmen (Innenansicht)
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205514 Bolzen TB Ø 8 mm, Distanz 45 mm, verzinkt · 205197 Flügelböckchen für Türöffnungsbegrenzer, verzinkt · 205479 Montageplatte TB 80 × 25 mm für Flügelböckchen, V2A

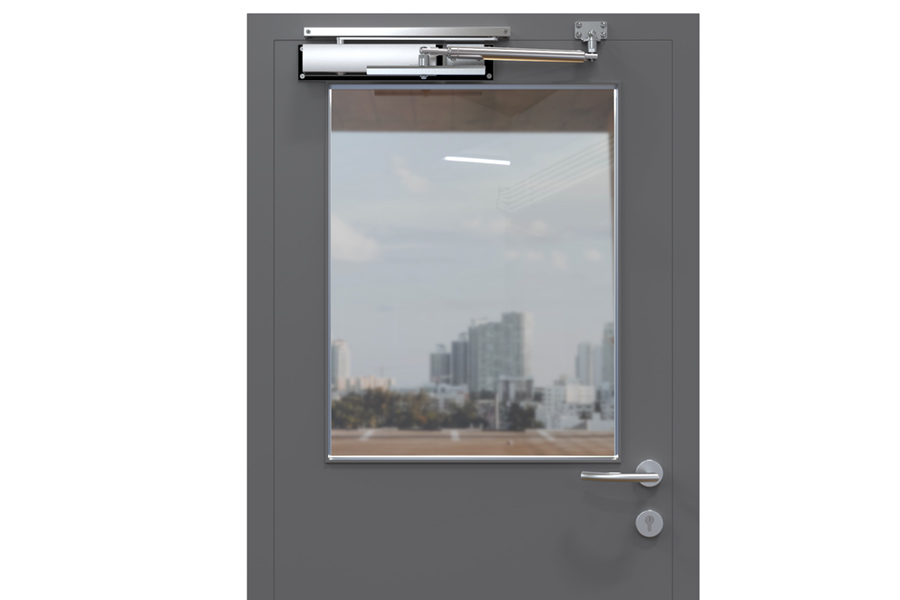

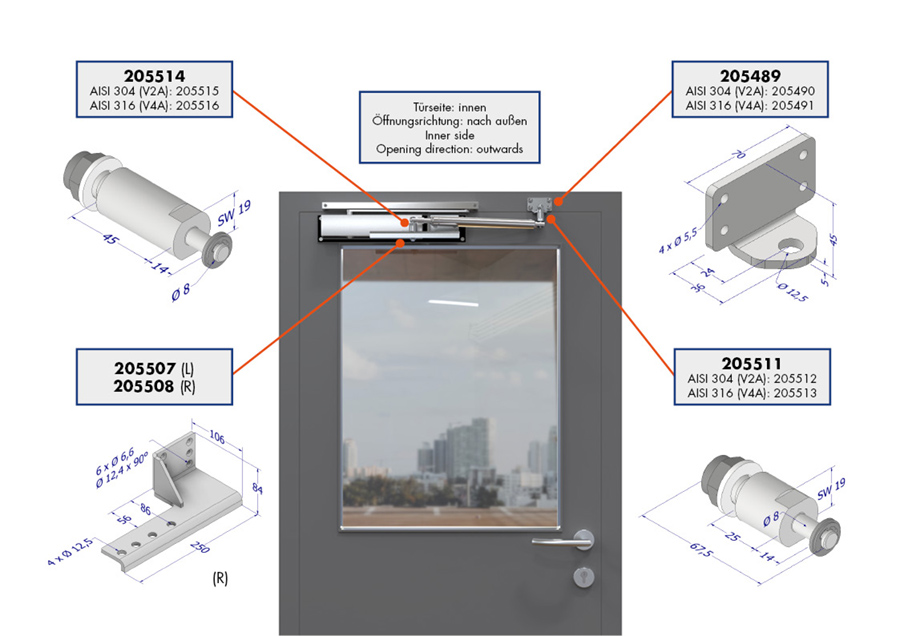

Situation 22 — Nach außen öffnende Tür mit Obentürschließer, Gleitschiene auf dem Rahmen (Innenansicht)
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205511 Bolzen TB Ø 8 mm, Distanz 25 mm, verzinkt · 205514 Bolzen TB Ø 8 mm, Distanz 45 mm, verzinkt · 205507 Befestigungskonsole TB-OTS DIN links, verzinkt · 205508 Befestigungskonsole TB-OTS DIN rechts, verzinkt
die Konsole je nach DIN-Richtung — 205507 links, 205508 rechts

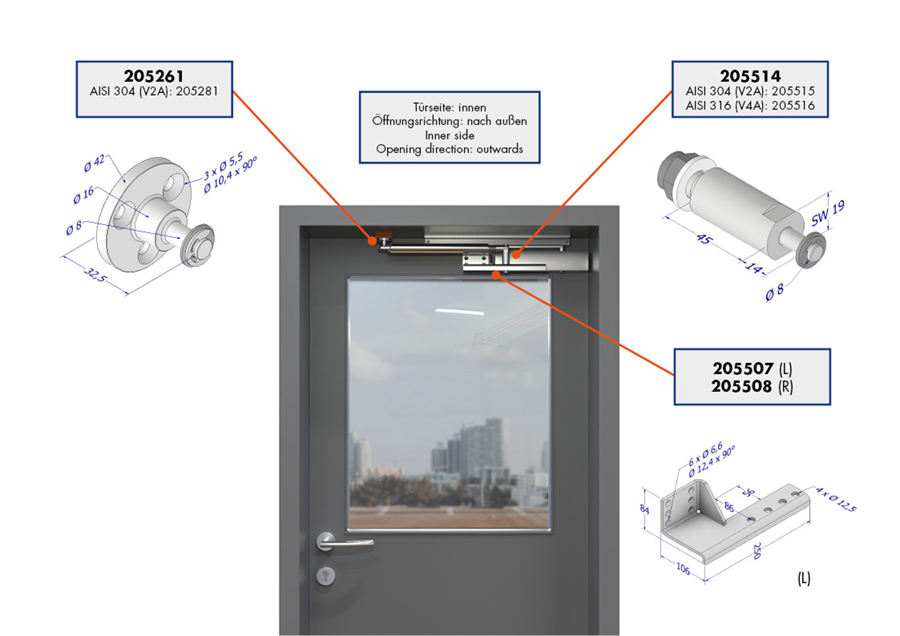

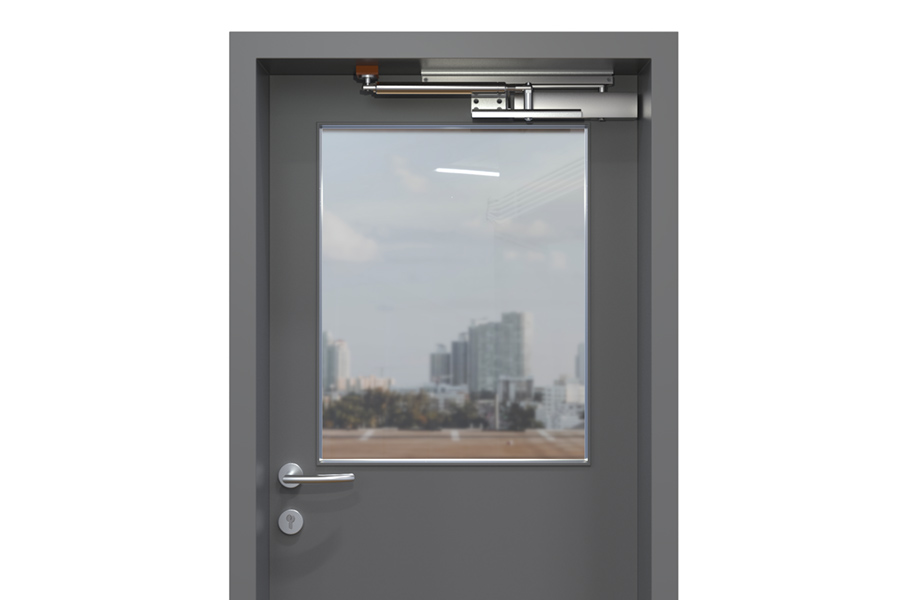

Situation 23 — Nach außen öffnende Tür mit Obentürschließer, Gleitschiene auf dem Rahmen und Unterlegklotz (Innenansicht)
Beschläge: 205261 Befestigungsflansch TB Ø 42 mm, verzinkt · 205514 Bolzen TB Ø 8 mm, Distanz 45 mm, verzinkt · 205507 Befestigungskonsole TB-OTS DIN links, verzinkt · 205508 Befestigungskonsole TB-OTS DIN rechts, verzinkt
dazu ein bauseitiger Unterlegklotz
die Konsole je nach DIN-Richtung — 205507 links, 205508 rechts

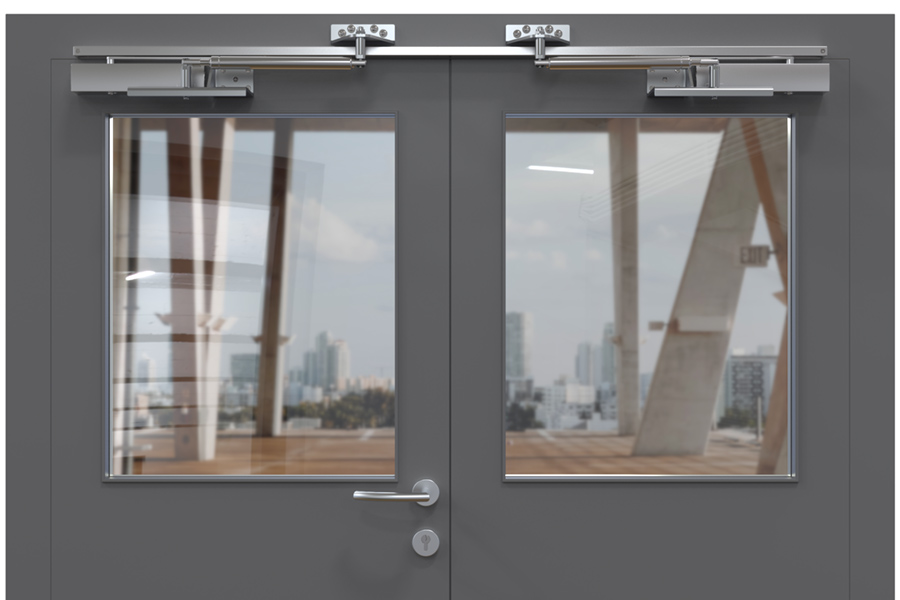

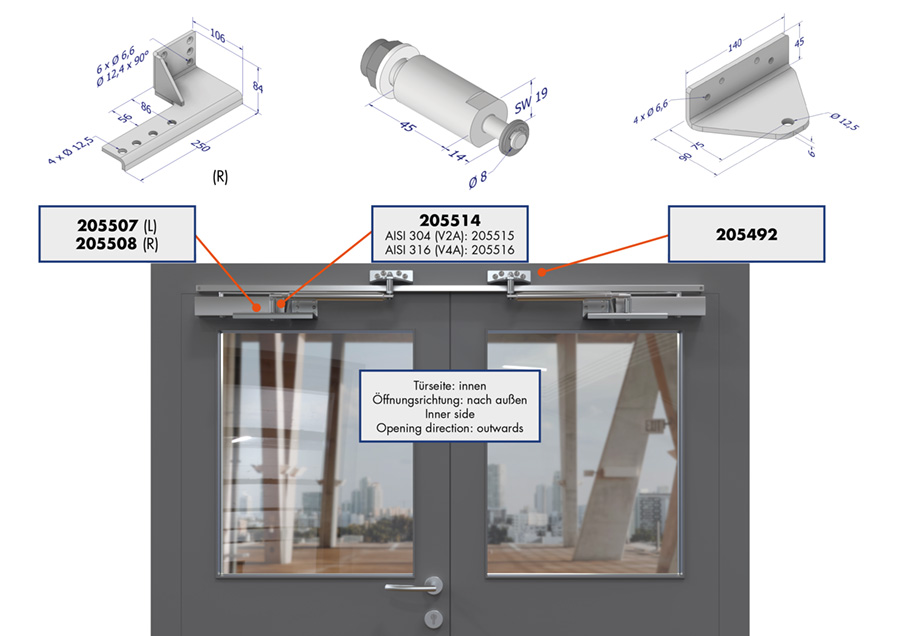

Situation 24 — Einbausituation
Beschläge: 205492 Befestigungswinkel TB-OTS 140×45×90 mm, verzinkt · 205514 Bolzen TB Ø 8 mm, Distanz 45 mm, verzinkt · 205507 Befestigungskonsole TB-OTS DIN links, verzinkt · 205508 Befestigungskonsole TB-OTS DIN rechts, verzinkt

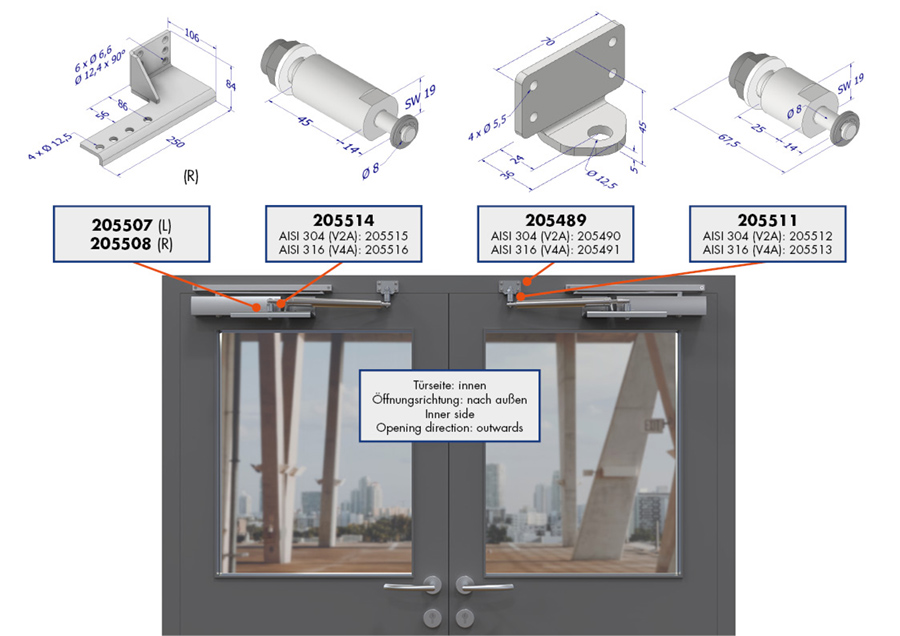

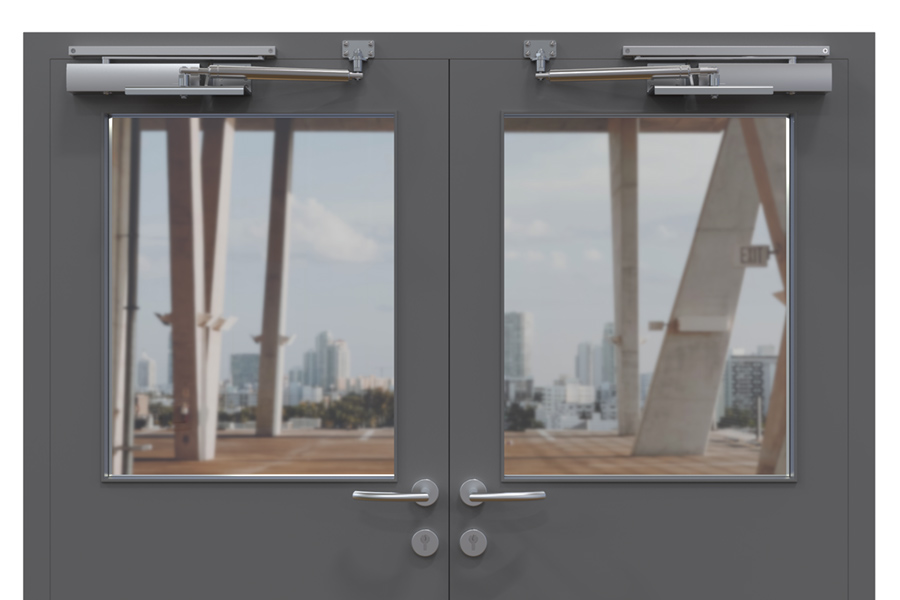

Situation 25 — Nach außen öffnende, zweiflügelige Tür mit Obentürschließer und Gleitschienen auf dem Rahmen (Innenansicht)
Beschläge: 205489 Befestigungswinkel TB 70×45×36 mm, verzinkt · 205511 Bolzen TB Ø 8 mm, Distanz 25 mm, verzinkt · 205514 Bolzen TB Ø 8 mm, Distanz 45 mm, verzinkt · 205507 Befestigungskonsole TB-OTS DIN links, verzinkt · 205508 Befestigungskonsole TB-OTS DIN rechts, verzinkt
Wenn keine Situation genau passt
Die 25 Beispiele decken die häufigsten Fälle ab, nicht alle. Schicken Sie uns in dem Fall zwei Fotos — Innen- und Außenansicht der Tür — und wir ermitteln Ausführung und Befestigungspunkte. Das ist derselbe Weg, den auch der Hersteller geht.
