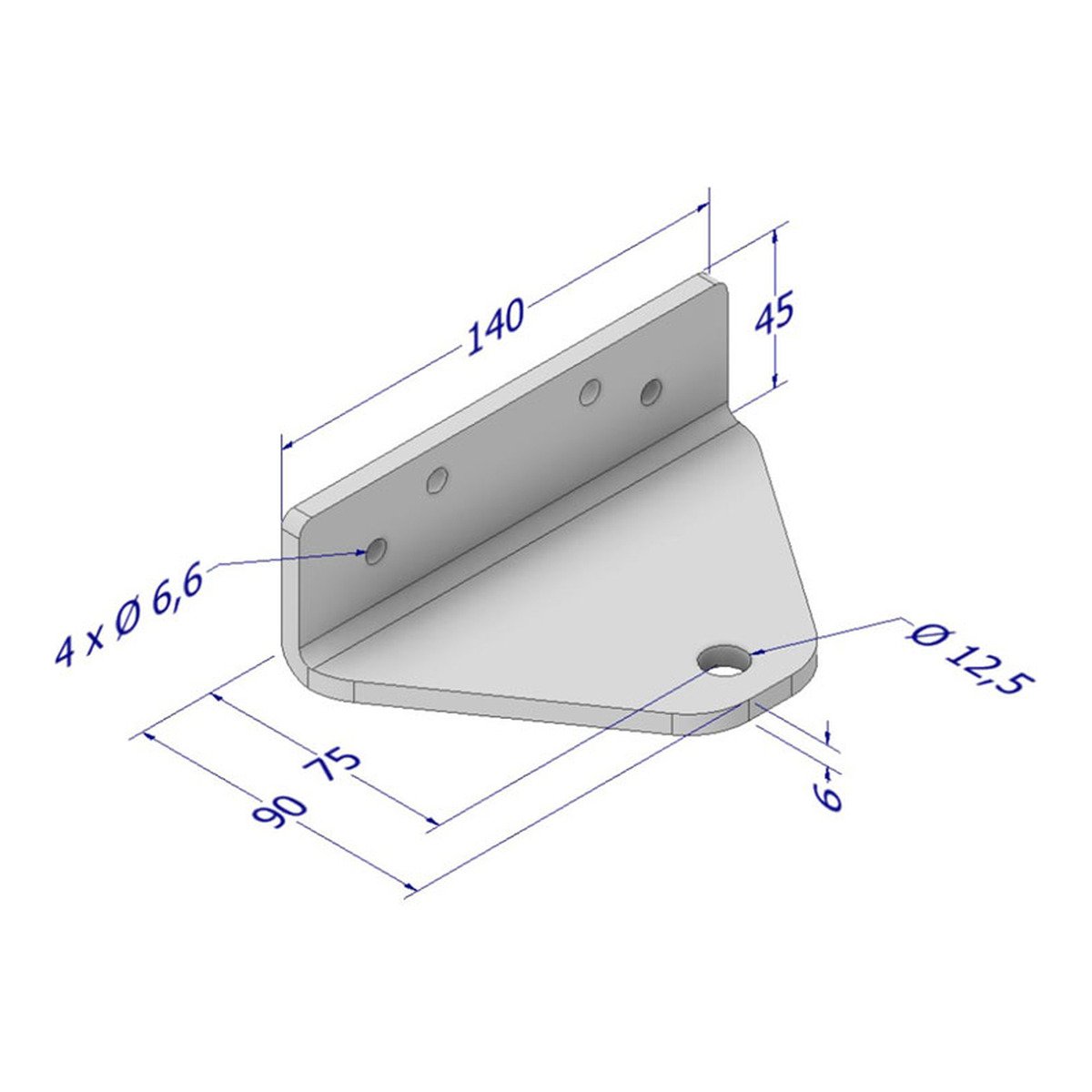

DICTATOR Befestigungswinkel TB-OTS 140×45×90 mm, verzinkt

Kurz & KnappKompakter Befestigungswinkel für die Kombination von Türöffnungsbegrenzer und ObentürschließerKompatibel mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit ObentürschließerMaterial: Stahl verzinktKompatibilitätDer kompakte TB-OTS Befestigungswinkel 50×20×30 mm wird benötigt, wenn ein DICTATOR Türöffnungsbegrenzer zusammen mit einem Obentürschließer montiert wird. Kleine Ausführung mit 30 mm Versatz. Kombinierbar mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit Obentürschließer.Technische DatenEigenschaftWertMaße50×20×30 mmMaterialStahl verzinktFunktionKombination TB + ObentürschließerPassend fürTB 14-28 / TBP 10-29 (Hub 300/400 mm)Häufige FragenWann brauche ich den TB-OTS Winkel?Wenn Sie einen Türöffnungsbegrenzer zusammen mit einem Obentürschließer an derselben Tür montieren.Was ist der Unterschied zum größeren TB-OTS 140×45×90?50×20×30 ist die kompakte Variante mit nur 30 mm Versatz. 140×45×90 für größere Abstände (90 mm).Welche Türöffnungsbegrenzer sind OTS-kombinierbar?TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit Obentürschließer. TB 10-23 und TBR sind nicht OTS-kombinierbar.

GfS EH-Türwächter Basis IP 45 — 990000 IP Der EH-Türwächter Basis IP 45 ist die wetterfeste Variante für Fluchttüren im Außenbereich. Der Spritzwasserschutz nach IP 45 schützt die Elektronik vor Regen und Feuchtigkeit — ideal für Außentüren, Innenhöfe, Parkhäuser und überdachte Bereiche. Kurz & Knapp IP 45 Spritzwasserschutz — Wetterfest für den Außenbereich Einhand-Öffnung — Sofortige Flucht im Notfall 95 dB Alarm — Zuverlässige Alarmierung auch im Freien Profilhalbzylinder — Schlüsselgesichert RAL 6029 — UV-beständige Pulverbeschichtung Sabotageschutz — Verdeckte Gehäusebefestigungen Fluchtwegsicherung für den Außenbereich Notausgänge im Freien — etwa an Parkhäusern, Innenhöfen, Gartenzentren oder Werksgeländen — benötigen Fluchtwegsicherungen, die Witterungseinflüssen standhalten. Der EH-Türwächter IP 45 bietet Schutz gegen Strahlwasser aus beliebigem Winkel und festen Fremdkörpern ab 1 mm Durchmesser. Die gesamte Elektronik, der Piezo-Alarm und der Profilhalbzylinder sind durch das abgedichtete Gehäuse geschützt. Funktion und Bedienung sind identisch mit dem Innenmodell: Einhand-Öffnung im Notfall, 95 dB Alarm, Schlüssel-Reset. Vorteile IP 45 Spritzwasserschutz — Zuverlässig bei Regen, Wind und Feuchtigkeit UV-beständig — RAL-6029-Pulverbeschichtung verblasst nicht Einhand-Öffnung — Sofortige Flucht auch im Freien 95 dB Alarm — Auch im Außenbereich deutlich hörbar Autark — 9V-Batterie, keine Verkabelung nötig Technische Daten EigenschaftWert Artikelnummer990000 IP AlarmPiezo-Sirene, 95 dB / 1 m Stromversorgung9V-Blockbatterie VerschlussProfilhalbzylinder (PHZ) SchutzartIP 45 (Spritzwasserschutz) FarbeRAL 6029 (Signalgrün) Abmessungen (L×B×T)181 × 52/45 × 76 mm NormenZertifiziert gem. DIN EN 179 (in Verbindung mit Panikschloss) Typische Einsatzbereiche Fluchttüren an Außenfassaden und Innenhöfen Parkhaus-Treppenhäuser mit Witterungseinfluss Gartencenter, Baumärkte (überdachte Außenbereiche) Industriegebäude, Werksgelände Schulen, Sportstätten (Zugänge zum Außenbereich) EH-Türwächter im Vergleich ModellVoralarmBatterie-ÜWIP-SchutzEinsatz 990000 Basis——InnenbereichInnenbereich Standard 990000 BUE—✓ LEDInnenbereichInnen, überwacht 990000 IP——IP 45Außenbereich 990100 BUE✓ Warnton✓ LEDInnenbereichInnen, Publikumsverkehr 990100 IP✓ Warnton—IP 45Außen, Publikumsverkehr Empfehlung: Für Schulen, Kaufhäuser und öffentliche Gebäude die Voralarm-Variante (990100). Für Außentüren die IP-45-Variante. Batterieüberwachung empfohlen bei schwer zugänglichen Montageorten. Montage Montage auf der Innenseite der Fluchttür, über dem Türdrücker 3 Befestigungsschrauben (im Lieferumfang) Kein Eingriff in die Türkonstruktion nötig Für Brandschutztüren: Montageplatte zum Kleben verwenden (Art.-Nr. 901670) Für Glasrahmen: Spezial-Montageplatte (Art.-Nr. 901170) Rechts- und Linkstüren: universell einsetzbar Lieferumfang 1× GfS EH-Türwächter mit IP-45-Gehäuse 1× 9V-Blockbatterie 2× Schlüssel passend zum Profilhalbzylinder 1× großes Piktogramm (Notausgang) 3× Befestigungsschrauben Normen & Vorschriften NormInhalt DIN EN 179Notausgangsverschlüsse — GfS EH-Türwächter zertifiziert in Verbindung mit Panikschloss, Schließblech und Drücker DIN EN 1125Paniktürverschlüsse — Anforderungen an Verschlüsse mit horizontaler Betätigungsstange (Panikstange) EltVTRRichtlinien über elektrische Verriegelungssysteme von Türen in Rettungswegen ASR A2.3Technische Regeln für Arbeitsstätten — Fluchtwege und Notausgänge MusterbauordnungTüren in Rettungswegen dürfen während Betriebszeiten nicht verschlossen sein bzw. müssen sich mit einem Handgriff in Fluchtrichtung öffnen lassen Häufige Fragen Was bedeutet IP 45?IP 45 steht für Schutz gegen Strahlwasser aus beliebigem Winkel und gegen feste Fremdkörper ab 1 mm. Für Regen, Spritzwasser und feuchte Umgebungen geeignet. Kann die IP-45-Variante auch innen eingesetzt werden?Ja. Der IP-45-Schutz schadet im Innenbereich nicht, ist dort aber unnötig. Bei reiner Innenmontage ist die günstigere Basis-Variante (990000) ausreichend. Hält der Alarm auch bei Wind und Wetter?Ja. Die 95 dB Sirene ist durch das IP-45-Gehäuse geschützt und funktioniert zuverlässig bei allen Witterungsbedingungen. Ist die IP-45-Variante auch mit Voralarm verfügbar?Ja. Artikelnummer 990100 IP kombiniert IP-45-Schutz mit der Voralarm-Funktion. Wie wird die Batterie bei IP 45 gewechselt?Über den verschlossenen Deckel mit Profilhalbzylinder. Das Gehäuse wird geöffnet, Batterie getauscht, wieder verschlossen — die Dichtung bleibt intakt. UV-beständig?Ja. Die RAL-6029-Pulverbeschichtung ist UV-beständig und verblasst nicht durch Sonneneinstrahlung. Kaufberatung Fluchtwegsicherung Türwächter oder Fluchttürhaube — was ist besser?Türwächter (EH-Türwächter, Schwenk-Türwächter) bieten elektronische Alarmierung mit 95 dB und sind die professionelle Lösung für stark frequentierte Fluchttüren. Fluchttürhauben sind rein mechanische Abdeckungen ohne Alarm — kostengünstiger, aber ohne Abschreckungswirkung. Für Notausgänge mit Publikumsverkehr empfehlen wir den EH-Türwächter. Welche EH-Türwächter-Variante brauche ich?Innenbereich, einfach: 990000 Basis. Innen + Fehlalarm-Reduzierung: 990100 BUE Voralarm. Außenbereich: 990000 IP oder 990100 IP. Batterieüberwachung (BUE) empfohlen bei schwer zugänglichen Montageorten. Brauche ich den Voralarm?In Schulen, Kaufhäusern, Krankenhäusern und öffentlichen Gebäuden mit viel Publikumsverkehr — ja. Der Voralarm gibt beim Antippen des Hebels einen Warnton ab, erst bei voller Betätigung folgt der 95 dB Hauptalarm. Das reduziert Fehlalarme erheblich. Wie binde ich den Türwächter in meine Alarmanlage ein?Option 1: Potentialfreier Kontakt (Kabel). Option 2: Kabellos über GfS Funkempfänger 990043 (2 Relaisausgänge, IP65). Der Funkrepeater 990048 verlängert die Reichweite um je 30 m. Kann der Türwächter an Brandschutztüren montiert werden?Ja, aber nicht direkt verschrauben! Für Brandschutztüren die Montageplatte zum Kleben verwenden (Art.-Nr. 901670). Diese ist DIBt-konform und beschädigt die Brandschutztür nicht. Zubehör & Systemkomponenten ProduktArt.-Nr.Einsatz GfS Funkempfänger990043Kabellose Alarmweiterleitung an EMA/GLT (IP65, 2 Relais) GfS Funkrepeater990048Reichweite +30 m (bis 3× kaskadierbar) GfS Funkalarmleuchte771524Akustisch-optische Fernalarmierung (95 dB) Montageplatte Brandschutz901670Klebe-Montage auf Brandschutztüren Ersatz-PHZ ISEO 30/10901375Profilhalbzylinder mit 2 Schlüsseln Ersatzschlüssel PHZ9013761 Satz = 2 Schlüssel

Kurz & KnappVerbindungsbolzen mit verlängerter Distanz für DICTATOR TBR 14-35Kompatibel mit: TBR 14-35Material: Stahl verzinktKompatibilitätDer Bolzen Ø 10 mm mit verlängerter Distanz 45 mm verbindet den Türöffnungsbegrenzer TBR 14-35 mit dem wandseitigen Befestigungszubehör. Für Situationen mit größerem Abstand. Standard-Distanz: Bolzen Ø 10 mm, Distanz 25 mm (Art. 205517).Technische DatenEigenschaftWertDurchmesserØ 10 mmDistanz45 mmMaterialStahl verzinktPassend fürTBR 14-35 (Auge Ø 10 mm)Häufige FragenWelchen Bolzen-Durchmesser brauche ich?Ø 10 mm für TBR 14-35 (Auge Ø 10 mm). Ø 8 mm für TB 10-23, TB 14-28, TBP 10-29, TBR 10-28 (Auge Ø 8 mm).Wann brauche ich 45 mm statt 25 mm Distanz?Bei größerem Abstand zwischen Türöffnungsbegrenzer und Befestigungszubehör, z.B. bei dickeren Zargen oder Verkleidungen.

GEZE TS 5000 ISM GleitschienentürschließerZweiflügeliges Türschließersystem mit mechanischer Schließfolgeregelung in der ISM-Gleitschiene, Bandseite, EN 2-6 Kurz & KnappZweiflügelig mit integrierter mechanischer Schließfolgeregelung (ISM)Schließfolge in der ISM-Gleitschiene integriert — kein Bowdenzug erforderlichEN 2-6, max. Türblattbreite 1400 mm, Bandabstand 1300–2800 mm (Überlänge 3200 mm)Max. Öffnungswinkel 180°, min. Standflügelbreite 400 mmZugelassen nach DIN EN 1154 und EN 1158Symmetrische und asymmetrische Türteilung möglich GEZE TS 5000 ISM — Mechanische Schließfolgeregelung für zweiflügelige TürenDer GEZE TS 5000 ISM ist ein Gleitschienentürschließersystem für zweiflügelige Anschlagtüren mit mechanischer Schließfolgeregelung. Die Schließfolge ist direkt in der durchgehenden ISM-Gleitschiene (2630 × 40 × 30 mm) integriert — ein Bowdenzug wie beim TS 5000 IS ist nicht erforderlich. Die Mechanik in der Schiene stellt sicher, dass der Standflügel vor dem Gangflügel schließt.Das System eignet sich für Türblattbreiten bis 1400 mm pro Flügel und Bandabstände von 1300 bis 2800 mm. Für größere Bandabstände bis 3200 mm ist eine ISM-Gleitschiene in Überlänge (3030 × 40 × 30 mm) erhältlich. Der maximale Öffnungswinkel beträgt 180°, die minimale Standflügelbreite 400 mm.Optional kann eine mechanische Feststelleinheit ISM (Art. 118437) in die Gleitschiene eingesetzt werden, die die Tür bei einem definierten Öffnungswinkel festhält. Die Montage erfolgt auf der Bandseite — beide Schließer werden auf den Türblättern befestigt, die ISM-Gleitschiene am Sturz. Vorteile des GEZE TS 5000 ISMMechanische Schließfolgeregelung — in der Gleitschiene integriert, kein Bowdenzug nötigElegante Lösung — keine zusätzlichen sichtbaren KomponentenStufenlos einstellbare Schließkraft EN 2-6 — für Türblattbreiten bis 1400 mmMax. Öffnungswinkel 180° — volle Durchgangsbreite nutzbarÜberlänge verfügbar — Bandabstand bis 3200 mm mit Überlängen-GleitschieneZugelassen nach EN 1154 und EN 1158 — für Feuer- und RauchschutztürenSymmetrisch und asymmetrisch — flexible TürteilungOptionale Feststelleinheit ISM — mechanische Feststellung nachrüstbar (Art. 118437) Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Türblattbreite1400 mm pro FlügelBandabstand min.1300 mmBandabstand max.2800 mm (Überlänge 3200 mm)Standflügelbreite min.400 mmÖffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mm (2 Stück)ISM-Gleitschiene (B × H × T)2630 × 40 × 30 mm (Überlänge: 3030 × 40 × 30 mm)SchließfolgeregelungMechanisch (ISM), in Gleitschiene integriertEndschlagHydraulisch, über Ventil einstellbarÖffnungsdämpfungHydraulisch einstellbarMontageTürblattmontage BandseiteTürteilungSymmetrisch und asymmetrischZulassungenDIN EN 1154, EN 1158 Schließfolgeregelung: ISM (mechanisch) vs. IS (hydraulisch)Der GEZE TS 5000 ISM arbeitet mit mechanischer Schließfolgeregelung, direkt in der Gleitschiene integriert:MerkmalISM (mechanisch)IS (hydraulisch)FunktionsprinzipMechanik in der GleitschieneBowdenzug zwischen den SchließernZusätzliche KomponentenKeineBowdenzug erforderlichMontageaufwandSchließfolge integriertBowdenzug verlegenOptikKeine sichtbaren ZusatzteileBowdenzug in Schiene verdecktPreisHöherGünstigerZulassungenEN 1154 + EN 1158EN 1154 Montagearten GEZE TS 5000 ISMMontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblätter (je 1 Schließer pro Flügel)Rahmen / Sturz (durchgehend)Standardmontage, Montageplatte empfohlenMontageplatte (Art. 118702) bei Feuer- und Rauchschutztüren zwingend erforderlich. MontagehinweiseDas GEZE TS 5000 ISM System wird auf der Bandseite montiert. Beide Schließer auf den Türblättern, die ISM-Gleitschiene durchgehend am Sturz.Bohrlehre GEZE verwenden für exakte PositionierungISM-Gleitschiene mittig am Sturz ausrichtenSchließfolge nach Montage prüfen: Standflügel muss vor Gangflügel schließenSchließkraft beider Flügel separat einstellenOptionale Feststelleinheit ISM (118437) in Gleitschiene einsetzen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufDIN EN 1158 — Koordinierungseinrichtungen für Drehflügeltüren (Schließfolgeregelung)Feuer- und Rauchschutztüren — zugelassen für T30, T60, T90 (zweiflügelig)DIN 18040 — Barrierefreies Bauen (bis 1100 mm Flügelbreite pro Flügel) Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte FragenWarum ist die mechanische Schließfolgeregelung (ISM) besser als die hydraulische (IS)?Die ISM hat die Schließfolge direkt in der Gleitschiene integriert — kein Bowdenzug, keine Zusatzkomponenten. Optisch eleganter, weniger wartungsanfällig und nach EN 1158 zugelassen. Die IS-Variante ist dafür günstiger.Welchen Bandabstand brauche ich mindestens?Der minimale Bandabstand für den TS 5000 ISM beträgt 1300 mm. Der maximale Bandabstand ist 2800 mm mit der Standard-ISM-Gleitschiene und 3200 mm mit der Überlängen-Variante.Kann ich eine mechanische Feststelleinheit nachrüsten?Ja, die mechanische Feststelleinheit ISM (Art. 118437) kann jederzeit in die ISM-Gleitschiene eingesetzt werden. Sie hält die Tür bei einem definierten Öffnungswinkel mechanisch fest. Kein elektrischer Anschluss erforderlich.Welche minimale Standflügelbreite ist möglich?Die minimale Standflügelbreite beträgt 400 mm. Bei der Bandgegenseite-Variante (L-ISM) sind es 380 mm.Ist eine asymmetrische Türteilung möglich?Ja, der TS 5000 ISM eignet sich für symmetrische und asymmetrische Türteilung. Die Schließkraft jedes Flügels wird separat eingestellt.Welche Oberflächen sind für die ISM-Gleitschiene verfügbar?Silberfarbig (115549), weiß (115591), schwarz (198813), Edelstahl ähnlich (115592) und nach RAL (115593). Überlängen in silberfarbig (115598) und nach RAL (115599). Häufige Fragen zur Auswahl zweiflügeliger TürschließerBandseite oder Bandgegenseite?ISM = Bandseite (Schließer auf Türblatt, max. 180° Öffnungswinkel). L-ISM = Bandgegenseite (Schließer am Sturz, max. 130°, Schließer von Öffnungsseite nicht sichtbar).Brauche ich eine Feststellanlage?Nur wenn die Tür im Normalbetrieb offen stehen soll. Dann E-ISM (24V DC, externe RSZ) oder R-ISM (230V AC, integrierter Rauchmelder) wählen. Sonst reicht die mechanische Feststelleinheit ISM (118437) für manuelles Festhalten.Was ist der Unterschied zum VPK (Komplettpaket)?Das TS 5000 L-ISM VPK ist ein Komplettpaket für die Bandgegenseite mit Panikfunktion an beiden Flügeln. Es enthält 2 Schließer + ISM-Gleitschiene BG + CB flex Mitnehmerklappe.Kann ich von ISM auf E-ISM oder R-ISM aufrüsten?Ja. Die Schließer bleiben identisch. Sie tauschen die ISM-Gleitschiene gegen eine E-ISM-Gleitschiene (elektr. Feststellung, 24V DC) oder R-ISM-Gleitschiene (Feststellung + Rauchmelder, 230V AC).Welche Zulassungen braucht eine zweiflügelige Brandschutztür?Türschließer: EN 1154. Schließfolgeregelung: EN 1158. Feststellanlage: EN 1155. Jährliche Prüfung nach DIN 14677 bei Feststellanlagen.Wie oft muss gewartet werden?Jährlich: Schließfolge prüfen, Schließkraft kontrollieren, Gleitschiene auf Beschädigung prüfen. Bei Brandschutztüren: Prüfung nach DIN 14677.

DICTATOR HAWGOOD 4000 E – Pendelturband Messing geburstet Kurz & Knapp Pendelturband fur leichte Turen bis 26 kg Turdicke 25–30 mm (Typ E) Integrierte Feststellung bei ca. 90° in beiden Richtungen Schuh-Material: Messing geburstet Schnelles, kontrolliertes Schließen mit minimalem Gerauschpegel Produktbeschreibung Das DICTATOR HAWGOOD 4000 E ist ein bewahrtes Pendelturband fur leichte Pendelturen mit einem Turgewicht bis 26 kg. Der Typ E ist fur Turdicken von 25–30 mm ausgelegt. Der Schuh besteht aus Messing geburstet und fugt sich harmonisch in verschiedene Einbausituationen ein. Die integrierte Feststellung halt die Tur bei ca. 90° in beiden Schwenkrichtungen. Beim Loslassen schließt das Turband die Pendeltur schnell und kontrolliert — mit minimalem Gerauschpegel. Das sorgt fur eine angenehme Nutzung in Bereichen mit regelmaßigem Durchgangsverkehr. Vorteile Beidseitige Feststellung — Halt die Tur bei ca. 90° in beiden Richtungen offen Leises Schließen — Minimaler Gerauschpegel beim Zuruckschwingen Schnelles Schließen — Kontrolliertes, zugiges Ruckkommen der Tur Einfache Montage — Kompakte Bauform, unkomplizierter Einbau Langlebig — Robuste Konstruktion fur dauerhaften Einsatz Welches HAWGOOD ist das richtige? ModellTurdickeTurgewichtEinsatzbereich HAWGOOD 4000 D19–24 mmbis 26 kgLeichte Pendelturen, dunne Turblatter HAWGOOD 4000 E25–30 mmbis 26 kgLeichte Pendelturen, Standard-Turdicke HAWGOOD 450025–30 mmbis 26 kgAlternative zu 4000 E HAWGOOD 40K / 41Kbis 35 / 40 mmbis 50 kgMittlere Pendelturen HAWGOOD 41 / 42bis 40 mmbis 60 kgSchwere Pendelturen bis 1000 mm breit Technische Daten EigenschaftWert TypHAWGOOD 4000 E Max. Turgewicht26 kg Turdicke25–30 mm Feststellungca. 90° in beiden Richtungen Schuh-MaterialMessing geburstet PlatteVerzinkt oder Edelstahl Passende Produkte DICTATOR HAWGOOD 4000 E - Messing vernickelt DICTATOR HAWGOOD 4000 E -Kunststoff schwarz → Alle Pendeltürbänder Haufig gestellte Fragen Fur welche Turen ist das HAWGOOD 4000 E geeignet? Das HAWGOOD 4000 E eignet sich fur leichte Pendelturen bis 26 kg mit einer Turdicke von 25–30 mm. Was ist der Unterschied zwischen Typ D und Typ E? Der Unterschied liegt in der Turdicke: Typ D passt fur 19–24 mm, Typ E fur 25–30 mm Turdicke. Das maximale Turgewicht ist bei beiden identisch (26 kg). Kann die Feststellung deaktiviert werden? Die Feststellung bei ca. 90° ist konstruktionsbedingt integriert. Sie halt die Tur in beiden Schwenkrichtungen und kann nicht separat deaktiviert werden. Welches Modell fur schwerere Turen? Fur Turen bis 50 kg empfehlen sich die Modelle HAWGOOD 40K/41K, fur Turen bis 60 kg die Modelle HAWGOOD 41/42.

Kurz & Knapp Einsatzbereich: Außentüren, Industrietüren und schwere Türen Hub 250 mm, Gesamtlänge eingefahren 350 mm / ausgefahren 600 mm Standard-Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TB 14-28 mit Hub 250 mm Der DICTATOR Türöffnungsbegrenzer TB 14-28 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TB 14-28 ist konzipiert für außentüren, industrietüren und schwere türen. Die standard-endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zuverlässige Endlagendämpfung — Bewährte Standard-Dämpfung ab ca. 40° Öffnungswinkel Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Außentüren, Industrietüren, schwere TürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120° Technische Daten EigenschaftWert BaureiheTB 14-28 Hub250 mm Gesamtlänge eingefahren350 mm Gesamtlänge ausgefahren600 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 28 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungStandard-Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 28 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A und V4A (ab Hub 300 mm) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 350 mm, (ausgefahren): 600 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TB 14-28 mit Auge Ø 8 mm (Hub 250 mm) — Variante mit/ohne Feststelleinheit wählbarNicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenDämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TB 14-28 geeignet?Der TB 14-28 ist ausgelegt für außentüren, industrietüren und schwere türen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die standard-endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
