DICTATOR EDH 28 V2A — Endlagendämpfer aus Edelstahl

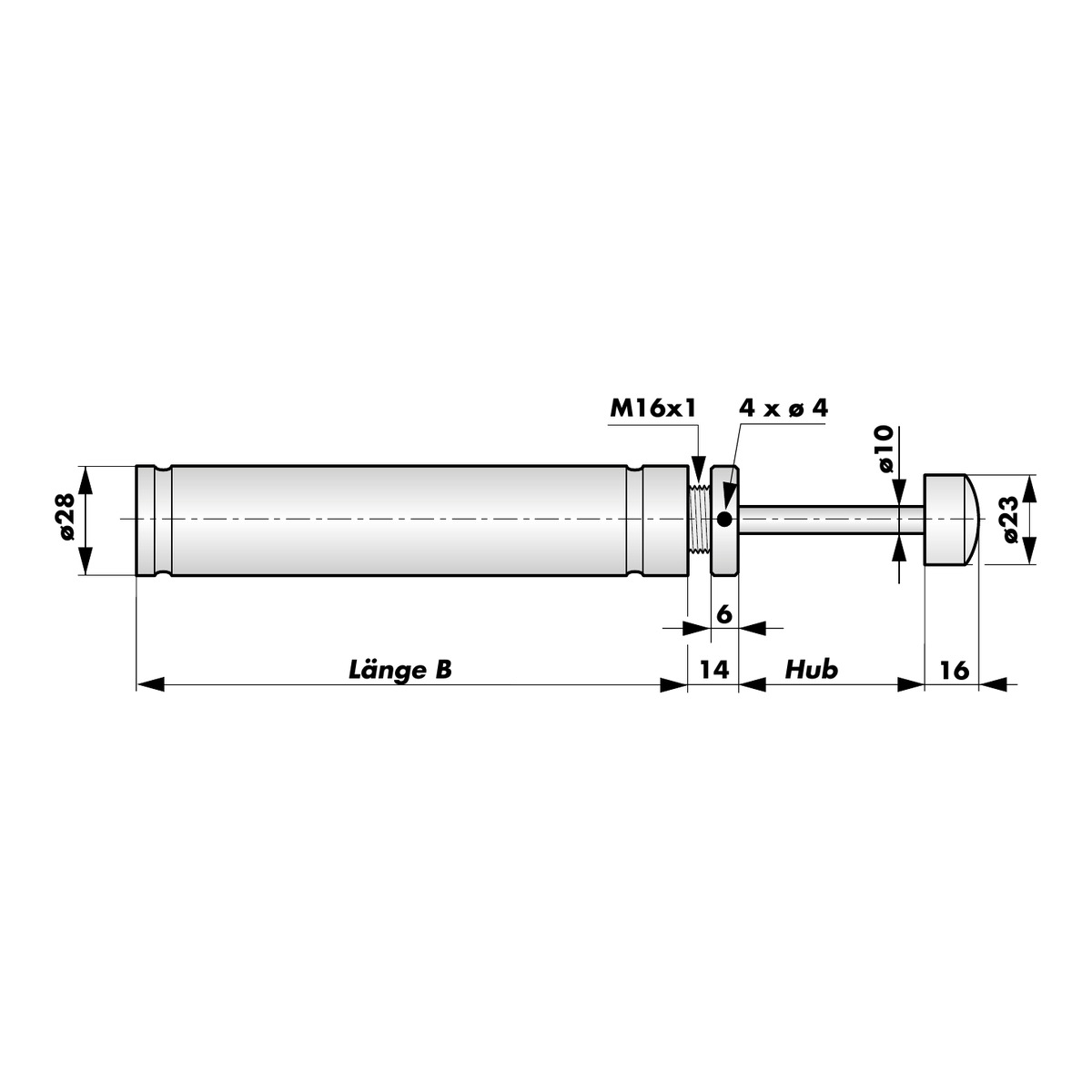

Maßzeichnung DICTATOR EDH 28 V2A mit Länge B, Hub, Ø 28 mm, Kolbenstange Ø 10 mm und Gewinde M16x1

561,69 €*

inkl. MwSt

472,01 €

zzgl. MwSt

Lieferzeit: 5-10 Werktage

Ausführung EDH 28 V2A

Artikelnummer: 200520

DICTATOR EDH 28 V2A — Endlagendämpfer aus Edelstahl

Einseitiger Endlagendämpfer der Baureihe EDH 28 in Edelstahl V2A mit Zylinder Ø 28 mm, Rückstellfeder und Puffer aus Delrin. Für Aufprallmassen bis 1.000 kg, zum Beispiel im Lebensmittelbereich.

Kurz & Knapp

Einseitiger Endlagendämpfer aus Edelstahl V2A (1.4305)
Zylinder Ø 28 mm, Kolbenstange Ø 10 mm
Hub 50, 100 oder 200 mm, Aufprallmassen bis 1.000 kg
Rückstellfeder integriert, Puffer aus Delrin
Stufenlose Zahnregulierung
Dämpfungsmedium Bio-Öl

Produktbeschreibung

Endlagendämpfer der Baureihe EDH 28 fertigt DICTATOR auch in Edelstahl. Die V2A-Ausführung ist zum Beispiel für den Einsatz im Lebensmittelbereich vorgesehen; ein spezieller Anwendungsbereich ist der medizinische Sektor.

Gegenüber dem verzinkten DICTATOR EDH 28 nimmt die Edelstahlausführung Aufprallmassen bis 1.000 kg auf (verzinkt: 3.000 kg). Sie hat eine Kolbenstange Ø 10 mm, ein Befestigungsgewinde M16x1 vorne am Zylinder und einen Puffer aus Delrin. Die Dämpfkraft wird per Zahnregulierung stufenlos eingestellt, eine innenliegende Feder fährt die Kolbenstange mit 30 N wieder aus, ab 120 mm Hub mit 40 N.

Als Dämpfungsmedium nennt die DICTATOR-Preisliste für alle drei Ausführungen Bio-Öl. Für medizinische Anwendungen kann DICTATOR den Dämpfer auch komplett — einschließlich der inneren Bauteile — aus nicht magnetischen Materialien herstellen.

Technische Daten

Eigenschaft	Wert
Baureihe	EDH 28 in V2A (einseitig)
Werkstoff	Edelstahl V2A (1.4305)
Zylinderdurchmesser	28 mm
Kolbenstangendurchmesser	10 mm
Hublänge	50 / 100 / 200 mm
Aufprallmasse max.	1.000 kg
Dämpfkraft max.	5.200 N (Hub 50 mm), 3.100 N (100 mm), 2.400 N (200 mm)
Energie pro Hub	max. 149 Nm
Aufprallgeschwindigkeit	0,1 bis 2,0 m/s
Korrekturfaktor	fₖ = 2,5
Regulierung	Zahnregulierung, stufenlos
Dämpfungsverhalten	konstant (alle drei Ausführungen)
Dämpfungsmedium	Bio-Öl
Rückstellkraft	30 N, ab 120 mm Hub 40 N (innenliegende Feder)
Kolbenstangenanschluss	Puffer aus Delrin
Befestigung	ein Gewinde M16x1 vorne am Zylinder
Hübe pro Minute	maximal 10
Temperaturbereich	0 °C bis 60 °C (auf Anfrage −30 °C bis +80 °C)

Ausführungen und Bestellnummern

Bestell-Nr.	Hub [mm]	Aufprallmasse max. [kg]	Dämpfkraft max. [N]	Energie/Hub max. [Nm]	Länge B [mm]	Werkstoff
200520	50	1.000	5.200	149	130	V2A
200525	100	1.000	3.100	149	193	V2A
200530	200	1.000	2.400	149	314	V2A

Vorteile

Edelstahl V2A — zum Beispiel für den Lebensmittelbereich vorgesehen
Bio-Öl als Dämpfungsmedium — laut DICTATOR-Preisliste bei allen drei Ausführungen
Puffer aus Delrin — als Kolbenstangenanschluss
Verstellsichere Zahnregulierung — kein selbsttätiges Verstellen der Dämpfkraft
Hübe bis 200 mm — entsprechend großer Sicherheitsabstand vor der Endlage

Anwendungsbereich

DICTATOR nennt für die V2A-Ausführung der Baureihe EDH 28 den Lebensmittelbereich und als speziellen Anwendungsbereich den medizinischen Sektor. Für Tunnel sieht DICTATOR die Ausführung in V4A vor, die hier nicht im Sortiment ist.

Einbauhinweise

Den Dämpfer so einbauen, dass die Kraft exakt in Ausrichtung auf die Kolbenstange auftrifft — Seitenkräfte können ihn zerstören.
Die Kolbenstange vor Beschädigung und starker Verschmutzung (z. B. Farbe) schützen, sonst drohen Ölverlust und Funktionsausfall.
Den Dämpfer sicher befestigen und auf Verschleiß (Ölverlust) achten — fällt er aus, können gefährliche Situationen entstehen.
Dämpfer wegen des Öldrucks unter keinen Umständen öffnen.

Passende Produkte

DICTATOR EDH 28 — verzinkt, bis 3.000 kg Aufprallmasse
DICTATOR EDH M 28 — mit Magnet statt Rückstellfeder

Alle Endlagendämpfer im Überblick →

Häufige Fragen

Wofür ist der DICTATOR EDH 28 V2A gedacht?
DICTATOR sieht die V2A-Ausführung der Baureihe EDH 28 zum Beispiel für den Lebensmittelbereich vor; ein spezieller Anwendungsbereich ist der medizinische Sektor. Für Tunnel nennt DICTATOR die Ausführung in V4A.

Welche Aufprallmasse schafft der EDH 28 V2A?
Bis 1.000 kg in allen drei Hublängen — die verzinkte Ausführung des EDH 28 ist für bis 3.000 kg ausgelegt. Die Dämpfkraft sinkt mit dem Hub von 5.200 N (50 mm) über 3.100 N (100 mm) auf 2.400 N (200 mm).

Mit welchem Dämpfungsmedium ist der EDH 28 V2A gefüllt?
Die DICTATOR-Preisliste nennt für 200520, 200525 und 200530 Bio-Öl.

Gibt es den EDH 28 V2A auch komplett nicht magnetisch?
Für medizinische Anwendungen kann DICTATOR den Dämpfer auch komplett, einschließlich der inneren Bauteile, aus nicht magnetischen Materialien herstellen. Die drei Ausführungen hier sind die Standardausführungen in V2A.
