DICTATOR EDH M 28 — Endlagendämpfer mit Magnet
Einseitiger Endlagendämpfer der Baureihe EDH M 28 mit Zylinder Ø 28 mm und Permanentmagnet an der Kolbenstange statt Rückstellfeder. Für Aufprallmassen bis 3.000 kg, insbesondere an sehr leichtgängigen Schiebetüren.
Kurz & Knapp
- Einseitiger Endlagendämpfer, Zylinder Ø 28 mm
- Permanentmagnet statt Rückstellfeder — Rückstellkraft 0 N
- Aufprallmassen bis 3.000 kg, Dämpfkraft bis 5.200 N
- Hub 50 oder 70 mm mit einem, 120 oder 200 mm mit zwei Befestigungsgewinden
- Gegenstück: plane Eisenfläche oder Ankerplatte 040025
- Stufenlose Zahnregulierung
Produktbeschreibung
Die Dämpfer der Baureihe EDH M 28 setzt DICTATOR insbesondere an sehr leichtgängigen Schiebetüren ein. Sie haben keine eingebaute Rückstellfeder, die eine solche Tür wieder aus der Endlage drücken könnte. Stattdessen sitzt ein Permanentmagnet an der Kolbenstange: Beim Öffnen der Tür bleibt er an der Gegenplatte haften, bis die Kolbenstange wieder vollständig ausgezogen ist.
Als Gegenstück braucht der Magnet eine plane Eisenfläche an der Tür oder eine separate Ankerplatte, Bestell-Nr. 040025 (DICTATOR Ankerplatte AP GD 50 G 16). Die Dämpfkraft wird per Zahnregulierung stufenlos eingestellt — durch Herausziehen und Drehen der Kolbenstange.

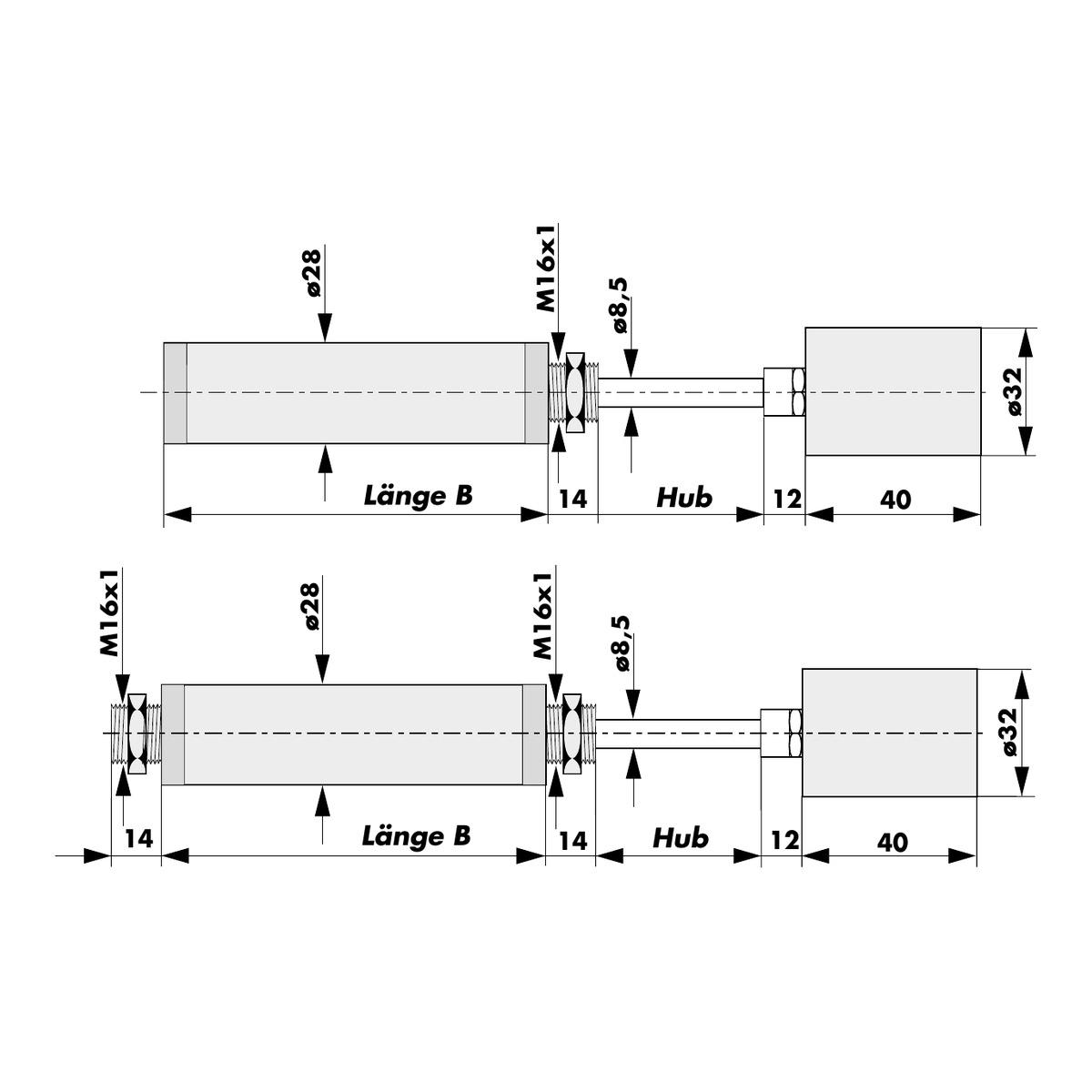

Die Ausführungen mit 50 und 70 mm Hub haben ein Befestigungsgewinde vorne am Zylinder, die mit 120 und 200 mm Hub Gewinde vorne und hinten. Die Ausführung 200600-28 trägt laut DICTATOR-Preisliste einen Neodymmagneten 32 x 40 mm.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Baureihe | EDH M 28 (einseitig, mit Magnet) |
| Zylinderdurchmesser | 28 mm |
| Kolbenstangendurchmesser | 8,5 bzw. 10 mm |
| Hublänge | 50 / 70 / 120 / 200 mm |
| Aufprallmasse max. | 3.000 kg |
| Dämpfkraft max. | 5.200 N (Hub 50 mm), 4.400 N (70 mm), 2.600 N (120 mm), 2.400 N (200 mm) |
| Energie pro Hub | max. 154 Nm |
| Aufprallgeschwindigkeit | 0,08 bis 2,0 m/s |
| Korrekturfaktor | fₖ = 2,5 |
| Regulierung | Zahnregulierung, stufenlos |
| Dämpfungsverhalten | konstant (alle vier Ausführungen) |
| Rückstellkraft | 0 N — Rückstellung über Permanentmagnet |
| Kolbenstangenanschluss | Permanentmagnet Ø 32 mm, 40 mm lang (Standard oder Neodym) |
| Befestigung | Gewinde M16x1: vorne (Hub 50/70 mm) bzw. vorne und hinten (Hub 120/200 mm) |
| Hübe pro Minute | maximal 10 |
| Oberfläche | verzinkt, Kolbenstange hart verchromt |
| Temperaturbereich | 0 °C bis 60 °C (auf Anfrage −30 °C bis +80 °C) |
Ausführungen und Bestellnummern
| Bestell-Nr. | Hub [mm] | Aufprallmasse max. [kg] | Dämpfkraft max. [N] | Energie/Hub max. [Nm] | Länge B [mm] | Befestigungsgewinde | Magnet |
|---|---|---|---|---|---|---|---|
| 203150 | 50 | 3.000 | 5.200 | 154 | 130 | vorne | — |
| 200101 | 70 | 3.000 | 4.400 | 154 | 163 | vorne | — |
| 203015 | 120 | 3.000 | 2.600 | 149 | 220 | vorne und hinten | — |
| 200600-28 | 200 | 3.000 | 2.400 | 149 | 329 | vorne und hinten | Neodymmagnet 32 x 40 mm |
Vorteile
- Keine Rückstellkraft in der Endlage — leichtgängige Türen werden nicht wieder zurückgedrückt
- Kolbenstange fährt trotzdem aus — der Magnet zieht sie beim Öffnen vollständig heraus
- Hohe Aufprallmassen — bis 3.000 kg bei Aufprallgeschwindigkeiten bis 2,0 m/s
- Verstellsichere Zahnregulierung — kein selbsttätiges Verstellen der Dämpfkraft
- Zwei Befestigungsarten — ein Gewinde oder Gewinde vorne und hinten am Zylinder
Anwendungsbereich
DICTATOR sieht die Baureihe EDH M 28 insbesondere für sehr leichtgängige Schiebetüren vor. Die Ausführungen 203150 und 203015 führt DICTATOR außerdem im Programm „Dämpfungstechnik für Brandschutz-Schiebetore“ — dort mit dem Hinweis, dass Dämpfer mit Magnet- statt Federrückstellung vermeiden, dass besonders leichtgängige Türen aus der Endlage wieder zurückgedrückt werden.
Einbauhinweise
- Als Gegenstück zum Magneten eine ebene Eisenfläche vorsehen oder die Ankerplatte AP GD 50 G 16 (040025) montieren.
- Den Dämpferzylinder mit der mitgelieferten Mutter so befestigen, dass die Aufprallrichtung parallel zur Dämpferachse liegt; bei größeren Lasten nennt DICTATOR die Ausführung mit beidseitigem Gewinde. Ein Befestigungsklotz ist als Zubehör lieferbar.
- Die Dämpfung bei ganz herausgezogener Kolbenstange so einstellen, dass das Tor sanft abgebremst wird und sicher in die Endlage fährt.
- Die Kolbenstange vor Beschädigung und starker Verschmutzung (z. B. Farbe) schützen, sonst drohen Ölverlust und Funktionsausfall.
- Den Dämpfer sicher befestigen und auf Verschleiß (Ölverlust) achten — fällt er aus, können gefährliche Situationen entstehen.
- Dämpfer wegen des Öldrucks unter keinen Umständen öffnen.
Passende Produkte
- DICTATOR Ankerplatte AP GD 50 G 16 — Gegenstück zum Magneten
- DICTATOR Befestigungsklotz EDH 28 / ZDH 28 — Aluminium, Gewinde M16x1
- DICTATOR EDH 28 — gleiche Baureihe mit Rückstellfeder
- DICTATOR EDH M 35 — mit Magnet, für Aufprallmassen bis 6.000 kg
Häufige Fragen
Warum hat der DICTATOR EDH M 28 einen Magneten statt einer Rückstellfeder?
Bei sehr leichtgängigen Schiebetüren könnte eine im Dämpfer eingebaute Rückstellfeder die Tür wieder aus der Endlage schieben. Der EDH M 28 hat deshalb keine Feder: Beim Öffnen der Tür bleibt der Magnet an der Gegenplatte haften, bis die Kolbenstange wieder vollständig ausgezogen ist.
Was braucht der EDH M 28 als Gegenstück an der Tür?
Eine plane Eisenfläche oder eine separate Ankerplatte. DICTATOR nennt dafür die Ankerplatte AP GD 50 G 16, Bestell-Nr. 040025.
Was ist beim Neodymmagneten der Ausführung 200600-28 zu beachten?
DICTATOR beschreibt den Neodymmagneten als preisgünstige Alternative zum Standardmagneten. Er verträgt aber nur Umgebungstemperaturen bis 80 °C statt 120 °C und hat eine höhere magnetische Rückstrahlung; dort, wo das zu Problemen führt, sollte er nicht eingesetzt werden.
Worin unterscheiden sich EDH M 28 und EDH M 35?
Der EDH M 35 hat einen Zylinder Ø 35 mm und eine Kolbenstange Ø 12 mm, nimmt bis 6.000 kg Aufprallmasse auf und bis 438 Nm Energie pro Hub. Der EDH M 28 ist mit Zylinder Ø 28 mm für bis 3.000 kg und 154 Nm ausgelegt. Beide ziehen die Kolbenstange über einen Permanentmagneten statt einer Feder heraus.
