DICTATOR EDH 20 — Endlagendämpfer
223,32 €*
inkl. MwSt
187,66 €
zzgl. MwSt
Lieferzeit: 5-10 Werktage
DICTATOR EDH 20 — Endlagendämpfer
Einseitiger Endlagendämpfer der Baureihe EDH 20 mit 20 mm Zylinderdurchmesser und Außengewinde M20x1. Konstruktiv weitgehend wie die Baureihe EDH 14, durch den größeren Kolbenstangendurchmesser von 6 mm jedoch für Aufprallmassen bis 250 kg.
Kurz & Knapp
- Einseitiger Endlagendämpfer (EDH), Zylinder Ø 20 mm
- Außengewinde M20x1, ca. 40 mm lang, mit zwei Muttern
- Hublängen 25 bis 100 mm, Aufprallmassen bis 250 kg
- Anschluss wahlweise Gummipuffer (PF) oder Kugelkopf (K)
- Mit und ohne Überlastventil (ABS) lieferbar
- Dämpfkraft durch Herausziehen und Drehen der Kolbenstange einstellbar
Produktbeschreibung
Die Baureihe EDH 20 entspricht konstruktiv weitgehend der Baureihe EDH 14. Aufgrund des größeren Kolbenstangendurchmessers von 6 mm können diese Dämpfer Aufprallmassen von bis zu 250 kg abdämpfen — je länger der Hub, desto geringer die maximal zulässige Aufprallmasse.
Die Dämpfkraft lässt sich durch Herausziehen und Drehen der Kolbenstange stufenlos einstellen.
Die Endlagendämpfer EDH 20 sind ohne und mit Überlastventil (ABS) lieferbar. Bei einem zu starken Aufprall öffnet das Überlastventil im Kolben und verhindert dadurch ein Blockieren, da es sonst zu einer Verformung der Kolbenstange kommen könnte.
Als Kolbenstangenanschluss stehen ein Gummipuffer (PF) und ein Kugelkopf (K) zur Wahl. Der Kugelkopf ist für das Abbremsen von Drehbewegungen vorgesehen.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Baureihe | EDH 20 (einseitig) |
| Zylinderdurchmesser | 20 mm |
| Kolbenstangendurchmesser | 6 mm |
| Hublänge (Standard) | 25 / 50 / 75 / 100 mm |
| Aufprallmasse | 250 kg (Hub 25 mm), 125 kg (50 mm), 75 kg (75 mm) |
| Dämpfkraft | 3.100 N (Hub 25 mm), 2.150 N (50 mm), 1.440 N (75 mm) |
| Energie pro Hub | max. 54 Nm |
| Aufprallgeschwindigkeit | 0,1 bis 0,9 m/s |
| Korrekturfaktor | fₖ = 2,0 |
| Regulierung | stufenlos, durch Herausziehen und Drehen der Kolbenstange |
| Dämpfungsverhalten | konstant, ABS |
| Rückstellkraft | 30 N (innenliegende Feder) |
| Kolbenstangenanschlüsse | Gummipuffer (PF) oder Kugelkopf (K) |
| Befestigung | Außengewinde M20x1, ca. 40 mm lang, mit zwei Muttern |
| Hübe pro Minute | maximal 10 |
| Oberfläche | vernickelt, Kolbenstange hart verchromt |
| Temperaturbereich | 0 °C bis 60 °C (auf Anfrage −30 °C bis +80 °C) |
Ausführungen und Bestellnummern

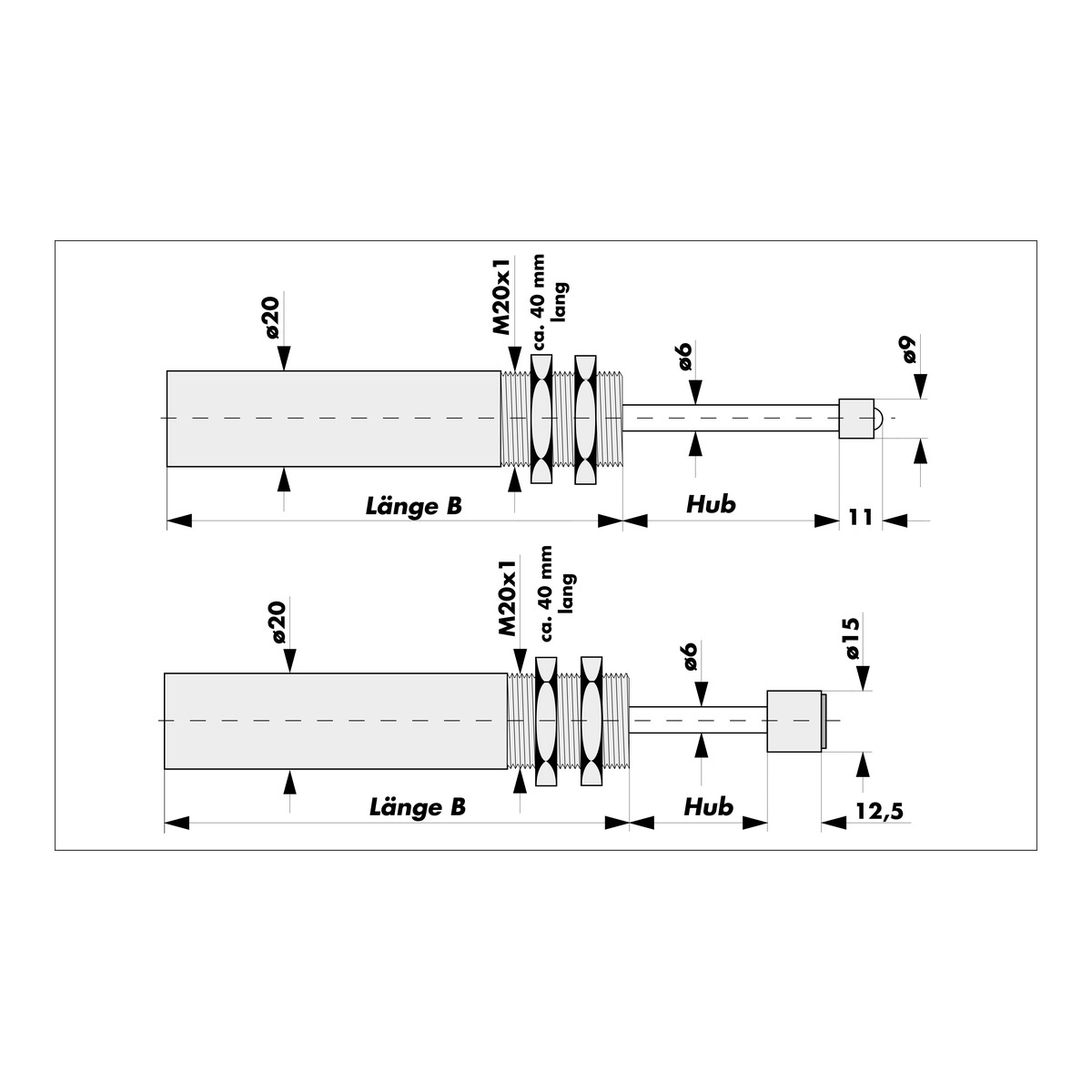

| Bestell-Nr. | Hub [mm] | Aufprallmasse max. [kg] | Dämpfkraft max. [N] | Länge B [mm] | Anschluss | Überlastventil |
|---|---|---|---|---|---|---|
| 201811 | 25 | 250 | 3.100 | 107 | Gummipuffer (PF) | ohne |
| 201812 | 50 | 125 | 2.150 | 132 | Gummipuffer (PF) | ohne |
| 201813 | 75 | 75 | 1.440 | 157 | Gummipuffer (PF) | ohne |
| 201815 | 25 | 250 | 3.100 | 107 | Kugelkopf (K) | ohne |
| 201816 | 50 | 125 | 2.150 | 132 | Kugelkopf (K) | ohne |
| 201817 | 75 | 75 | 1.440 | 157 | Kugelkopf (K) | ohne |
| 201818 | 100 | — | — | — | Kugelkopf (K) | ohne |
| 201911 | 25 | 250 | 3.100 | 107 | Gummipuffer (PF) | ABS |
| 201912 | 50 | 125 | 2.150 | 132 | Gummipuffer (PF) | ABS |
| 201913 | 75 | 75 | 1.440 | 157 | Gummipuffer (PF) | ABS |
| 201914 | 100 | — | — | — | Gummipuffer (PF) | ABS |
| 201915 | 25 | 250 | 3.100 | 107 | Kugelkopf (K) | ABS |
| 201916 | 50 | 125 | 2.150 | 132 | Kugelkopf (K) | ABS |
| 201917 | 75 | 75 | 1.440 | 157 | Kugelkopf (K) | ABS |
| 201918 | 100 | — | — | — | Kugelkopf (K) | ABS |
Vorteile
- Überlastschutz optional — Das ABS-Ventil öffnet bei zu starkem Aufprall und schützt die Kolbenstange vor Verformung
- Zwei Anschlussarten — Gummipuffer für lineare, Kugelkopf für Drehbewegungen
- Durchgehendes Außengewinde — M20x1 auf ca. 40 mm Länge — Einbautiefe frei wählbar, Fixierung über zwei Muttern
- Stufenlose Regulierung — Dämpfkraft durch Drehen der Kolbenstange einstellbar
- Integrierte Rückstellfeder — 30 N Rückstellkraft, Kolbenstange fährt selbsttätig aus
Anwendungsbereich
Handling-Apparate, Klein-Roboter, Schlitten und Drehbewegungen in der Automatisierungstechnik — überall dort, wo bei begrenztem Bauraum Massen bis 250 kg abgebremst werden.
Passende Produkte
Häufige Fragen
Was bedeutet ABS beim Endlagendämpfer?
ABS steht für das Überlastventil. Bei einem zu starken Aufprall öffnet es im Kolben und verhindert ein Blockieren des Dämpfers — sonst könnte sich die Kolbenstange verformen.
Wann Gummipuffer, wann Kugelkopf?
Der Gummipuffer (PF) ist der Standardanschluss für lineare Bewegungen. Der Kugelkopf (K) ist für das Abbremsen von Drehbewegungen vorgesehen, weil er seitliche Bewegungen aufnimmt.
Welche Aufprallmasse ist zulässig?
Sie hängt von der Hublänge ab: 250 kg bei 25 mm Hub, 125 kg bei 50 mm und 75 kg bei 75 mm Hub. Je länger der Hub, desto geringer die zulässige Masse.
Worin unterscheidet sich der EDH 20 vom EDH 14?
Beide sind konstruktiv weitgehend gleich. Der EDH 20 hat 6 mm statt 4 mm Kolbenstangendurchmesser und schafft dadurch 250 kg statt 100 kg Aufprallmasse. Das Befestigungsgewinde ist M20x1 statt M14x1.
