DICTATOR ZDH bg 28 — zweiseitiger Endlagendämpfer
Zweiseitiger Endlagendämpfer der Baureihe ZDH bg 28 ohne Rückstellfeder. Beide Kolbenstangen werden jeweils nur beim Einfahren der gegenüberliegenden Kolbenstange ausgeschoben — in der Endlage wirkt keinerlei Rückstellkraft.
Kurz & Knapp
- Zweiseitiger Endlagendämpfer (ZDH), Zylinder Ø 28 mm
- Ohne Rückstellfeder — Rückstellkraft 0 N
- Beide Kolbenstangen schieben sich gegenseitig aus
- Für leicht laufende Türen, Schlitten und freie Pendel
- Hublängen 50/50 bis 120/120 mm, Aufprallmassen bis 560 kg
- Ein Dämpfer bremst beide Endlagen ab
Produktbeschreibung
Bei Endlagendämpfern der Baureihe ZDH bg 28 werden beide Kolbenstangen jeweils nur beim Einfahren der gegenüberliegenden Kolbenstange ausgeschoben. Der Dämpfer wird direkt auf dem sich bewegenden Gegenstand befestigt, sodass dieser mit nur einem Dämpfer in beiden Endlagen abgebremst wird.
Diese Dämpfer werden vor allem bei leicht laufenden Türen, Schlitten oder freien Pendeln eingesetzt, da keine Rückstellkräfte auftreten, die die abgedämpfte Masse aus der Endlage zurückschieben könnten.
Die Baureihe umfasst neben den Ausführungen mit 28 mm Zylinder auch eine Variante mit 35 mm Zylinderdurchmesser sowie eine Ausführung mit Entlastungsnut.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Baureihe | ZDH bg 28 (zweiseitig, ohne Rückstellfeder) |
| Zylinderdurchmesser | 28 mm (Ausführung 203195: 35 mm) |
| Kolbenstangendurchmesser | 8,5 mm (203195: 12 mm) |
| Hublänge | max. 120 mm je Seite |
| Aufprallmasse | max. 560 kg |
| Dämpfkraft | 1.700 – 5.000 N (abhängig von Hub und Ausführung) |
| Energie pro Hub | max. 130 Nm |
| Aufprallgeschwindigkeit | 0,1 bis 2,0 m/s |
| Korrekturfaktor | fₖ = 2,5 |
| Regulierung | Nadel- oder Zahnregulierung |
| Dämpfungsverhalten | konstant, ABS, progressiv |
| Rückstellkraft | 0 N (keine Feder) |
| Kolbenstangenanschlüsse | Puffer |

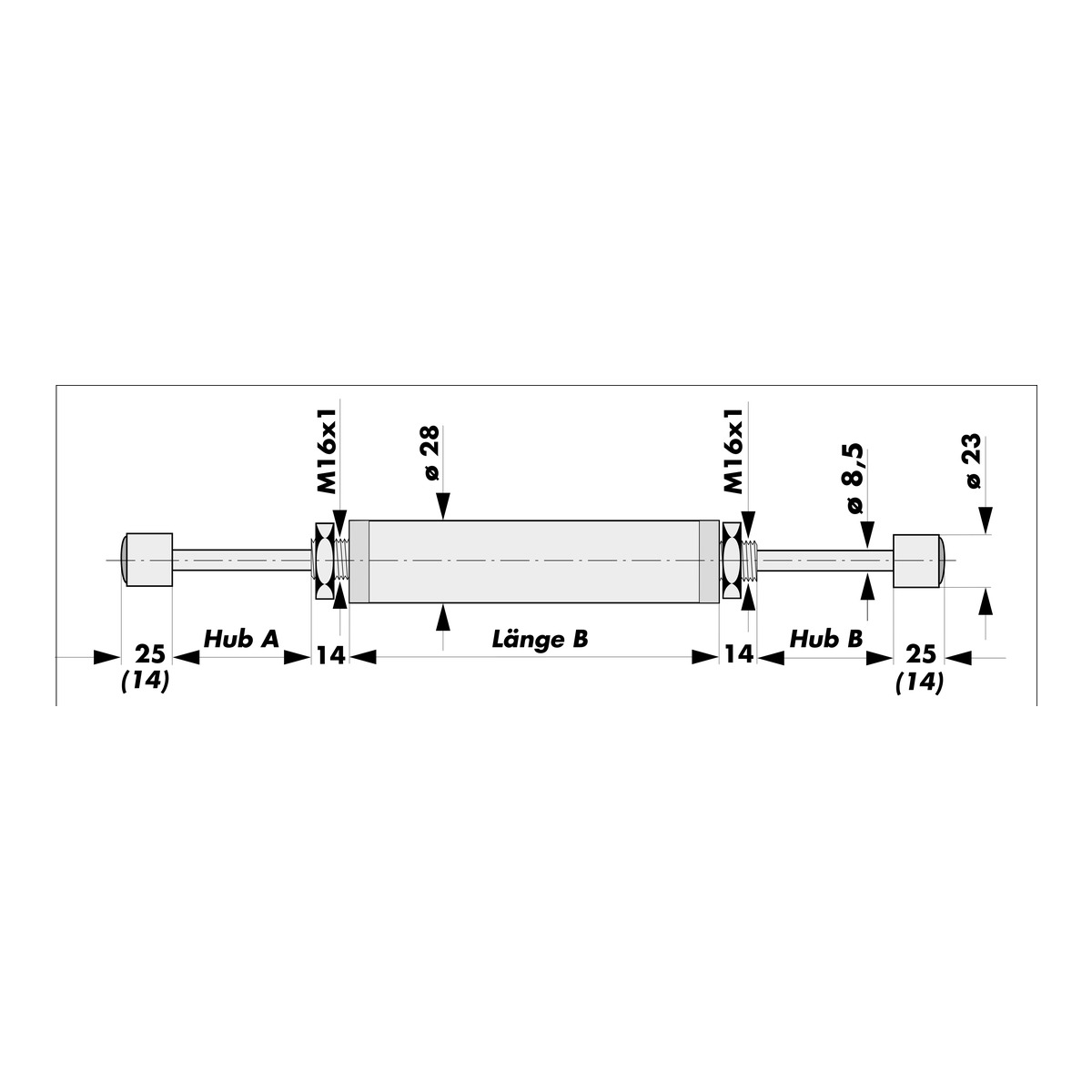

| Befestigung | Gewinde M16x1 vorne und hinten am Zylinder |
| Hübe pro Minute | maximal 10 |
| Oberfläche | verzinkt, Kolbenstangen hart verchromt |
| Temperaturbereich | 0 °C bis 60 °C (auf Anfrage −30 °C bis +80 °C) |
Ausführungen und Bestellnummern
| Bestell-Nr. | Hub A / B [mm] | Aufprallmasse max. [kg] | Dämpfkraft max. [N] | Energie/Hub max. [Nm] | Länge B [mm] | Dämpfungsart | Regulierung |
|---|---|---|---|---|---|---|---|
| 203162 | 120 / 120 | 500 | 1.700 | 130 | 208 | konstant | ZR |
| 203195 | 55 / 55 | 560 | 5.000 | 120 | 132 | konstant | ZR |
| 210110 | 50 / 50 | 560 | 4.300 | 120 | 137 | konstant | NR |
| 212003 | 70 / 70 | — | — | — | — | — | — |
Ausführung mit Entlastungsnut.
Abweichende Bauform: Zylinder Ø 35 mm, Puffer Ø 23 mm, Kolbenstange Ø 12 mm, einseitig Gewinde M24x1 (17 mm lang).
Vorteile
- Keine Rückstellkraft — Nichts schiebt die abgebremste Masse aus der Endlage zurück
- Für leicht laufende Systeme — Türen, Schlitten und freie Pendel, bei denen Federkräfte stören würden
- Ein Dämpfer für beide Endlagen — Spart den zweiten Dämpfer und dessen Montage
- Ausführung mit Entlastungsnut — Bestell-Nr. 203162 für 120/120 mm Hub
Anwendungsbereich
Leicht laufende Türen, Schlitten und freie Pendel, bei denen Rückstellkräfte die abgebremste Masse aus der Endlage schieben würden.
Passende Produkte
Häufige Fragen
Was bedeutet „bg"?
Die Seiten A und B schieben sich gegenseitig aus: jede Kolbenstange wird nur dann ausgefahren, wenn die gegenüberliegende einfährt. Eine Rückstellfeder gibt es nicht.
Warum ohne Rückstellfeder?
Weil bei leicht laufenden Türen, Schlitten oder freien Pendeln schon geringe Rückstellkräfte ausreichen würden, um die abgebremste Masse wieder aus der Endlage zu schieben.
Was ist bei der Bestell-Nr. 203195 anders?
Diese Ausführung hat einen Zylinder mit 35 mm Durchmesser, Puffer Ø 23 mm, Kolbenstange Ø 12 mm und einseitig ein Gewinde M24x1 mit 17 mm Länge.
Wofür ist die Entlastungsnut bei 203162?
Die Ausführung 203162 mit 120/120 mm Hub ist mit Entlastungsnut ausgeführt.
