DICTATOR EDH M 35 — Endlagendämpfer mit Magnet
885,80 €*
inkl. MwSt
744,37 €
zzgl. MwSt
Lieferzeit: 5-10 Werktage
DICTATOR EDH M 35 — Endlagendämpfer mit Magnet
Einseitiger Endlagendämpfer der Baureihe EDH M 35 mit 35 mm Zylinderdurchmesser und Permanentmagnet an der Kolbenstange. Technisch identisch zur Baureihe EDH 35, jedoch ohne integrierte Rückstellfeder.
Kurz & Knapp
- Einseitiger Endlagendämpfer (EDH), Zylinder Ø 35 mm
- Rückstellung über Permanentmagnet statt Feder
- Für Aufprallmassen bis 6.000 kg, Hub 200 mm
- Dämpfkraft 4.400 N, Energie pro Hub 438 Nm
- Gegenstück: plane Eisenfläche oder Ankerplatte 040025
- Zwei Befestigungsgewinde vorne und hinten am Zylinder
Produktbeschreibung
Die Endlagendämpfer der Baureihe EDH M 35 entsprechen in ihren technischen Daten der Baureihe EDH 35. Sie unterscheiden sich lediglich dadurch, dass sie keine integrierte Rückstellfeder haben.
Mit Hilfe des Magneten auf der Kolbenstange wird diese, zum Beispiel beim Öffnen der Tür, wieder komplett ausgezogen. Weil keine Feder gegen die Bewegung arbeitet, entsteht in der Endlage keine Rückstellkraft, die die abgebremste Masse zurückschieben könnte.
Als Gegenstück zum Permanentmagneten an der Kolbenstange muss entweder eine plane Eisenfläche vorhanden sein oder eine separate Ankerplatte angebracht werden (DICTATOR Ankerplatte AP GD 50 G 16, Bestell-Nr. 040025).
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Baureihe | EDH M 35 (einseitig, mit Magnet) |
| Zylinderdurchmesser | 35 mm |
| Kolbenstangendurchmesser | 12 mm |
| Hublänge | 200 mm |
| Aufprallmasse | max. 6.000 kg |
| Dämpfkraft | max. 4.400 N |
| Energie pro Hub | max. 438 Nm |
| Aufprallgeschwindigkeit | 0,08 bis 2,0 m/s |
| Korrekturfaktor | fₖ = 2,5 |
| Regulierung | Zahnregulierung |
| Dämpfungsverhalten | konstant, progressiv |
| Rückstellkraft | 0 N (keine Feder) |
| Kolbenstangenanschluss | Permanentmagnet |

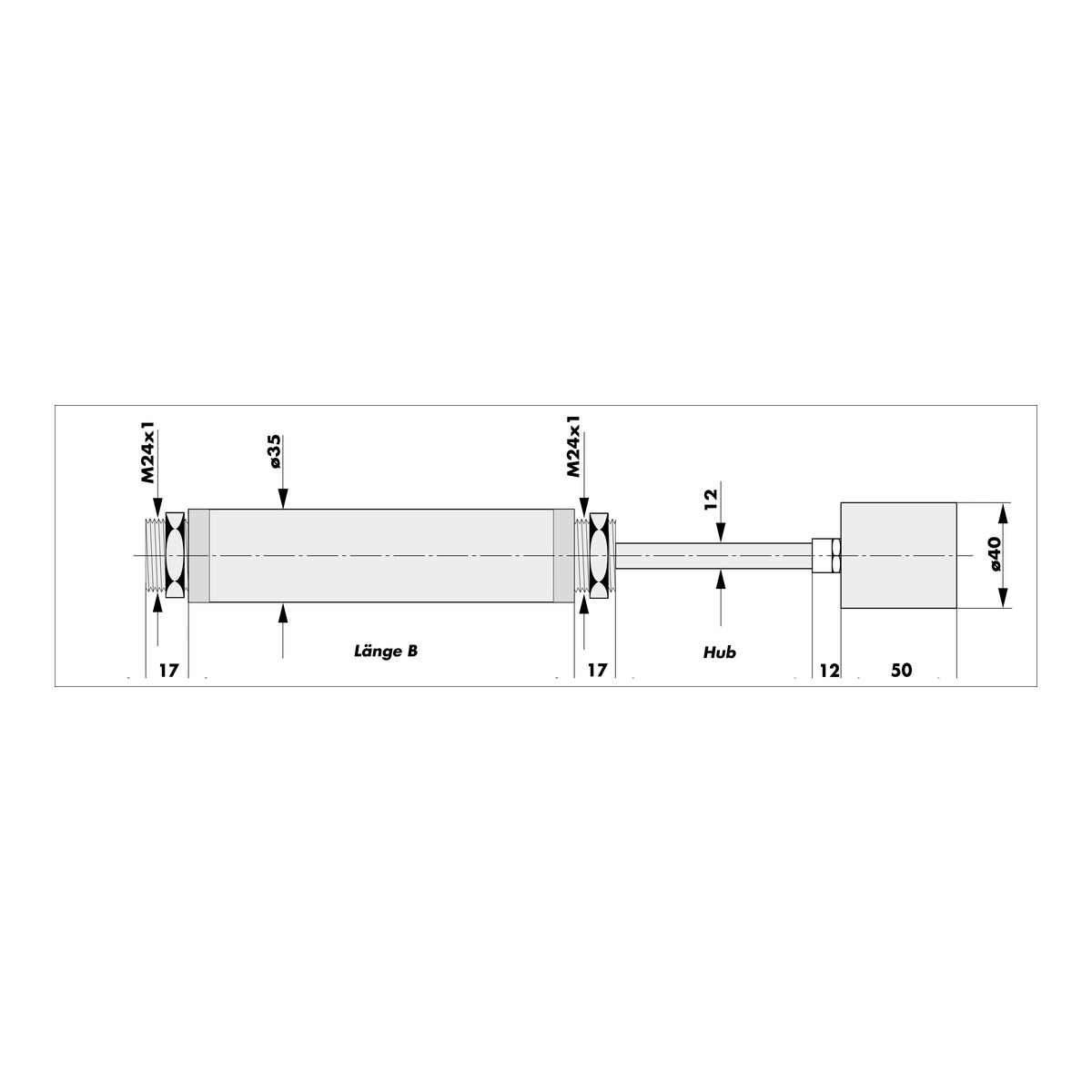

| Befestigung | zwei Gewinde M24x1 vorne und hinten am Zylinder |
| Hübe pro Minute | maximal 10 |
| Oberfläche | verzinkt, Kolbenstange hart verchromt |
| Temperaturbereich | 0 °C bis 60 °C (auf Anfrage −30 °C bis +80 °C) |
Ausführungen und Bestellnummern
| Bestell-Nr. | Hub [mm] | Aufprallmasse max. [kg] | Dämpfkraft max. [N] | Energie/Hub max. [Nm] | Länge B [mm] | Dämpfungsart |
|---|---|---|---|---|---|---|
| 200600 | 200 | 6.000 | 4.400 | 438 | 330 | konstant |
Vorteile
- Keine Rückstellkraft — Ohne Feder schiebt nichts die abgebremste Masse aus der Endlage zurück
- Magnetische Rückstellung — Die Kolbenstange wird beim Öffnen wieder komplett ausgezogen
- Große Aufprallmassen — Bis 6.000 kg bei 438 Nm Energie pro Hub
- Zwei Befestigungsgewinde — Gewinde vorne und hinten am Zylinder für beidseitige Montage
Anwendungsbereich
Schwere Schiebetore und Anlagen, bei denen die abgebremste Masse in der Endlage stehen bleiben soll und keine Feder gegen sie arbeiten darf.
Passende Produkte
- DICTATOR Ankerplatte AP GD 50 G 16 — Gegenstück zum Magneten
- DICTATOR EDH M 28 — mit Magnet, Zylinder Ø 28 mm, bis 3.000 kg
- Endlagendämpfer EDH 35 für Massen bis 6.000 kg
- Endlagendämpfer EDH 20 mit Gewinde M20x1
- zweiseitiger Endlagendämpfer ZDH a 28
- ZDH aeg 28 für Schiebetüren
- ZDH bg 28 ohne Rückstellfeder
- Endlagendämpfer EDH 28 mit Ø 28 mm Zylinder
- kompakte Baureihe EDH 14
- DICTATOR EDH 28 V2A — einseitig, aus Edelstahl
Häufige Fragen
Was braucht der Magnet als Gegenstück?
Entweder eine plane Eisenfläche am bewegten Bauteil oder eine separate Ankerplatte, die unter der Bestell-Nr. 040025 erhältlich ist.
Worin unterscheidet sich der EDH M 35 vom EDH 35?
Die technischen Daten sind identisch. Der EDH M 35 hat keine Rückstellfeder — die Kolbenstange wird stattdessen über einen Permanentmagneten wieder ausgezogen.
Wann ist die magnetische Rückstellung sinnvoll?
Wenn in der Endlage keine Rückstellkraft wirken darf, weil sie die abgebremste Masse sonst wieder aus der Endlage schieben würde.
