Türschließer ECO Newton TS-41 B

Kurz & Knapp Gestänge-Türschließer EN 2–6 (stufenlos) für Rauch- und Feuerschutztüren Geprüft nach EN 1154 für Türbreiten bis 1.400 mm Kompakte 41 mm Aufbauhöhe bei nur 1.280 g Gewicht Schließgeschwindigkeit und Endschlag stirnseitig stufenlos justierbar IF Product Design Award ECO Newton TS 50 – Leistungsstarker Gestänge-Türschließer Der ECO Newton TS 50 deckt mit EN 2–6 ein breites Leistungsspektrum ab und eignet sich für Rauch- und Feuerschutztüren mit Flügelbreiten bis 1.400 mm. Trotz der hohen Schließkraft bleibt er mit 41 mm Aufbauhöhe und 1.280 g besonders kompakt und leicht. Vorteile Breiter Schließkraftbereich — EN 2–6 stufenlos einstellbar, für leichte bis schwere Türen ECOgreen — Ressourcenschonendes Design mit optimiertem Materialeinsatz ECOclic-Abdeckung — Edelstahlabdeckung verdeckt alle Einstellparameter ECOvalve-Justierung — Präzise Feineinstellung über Standard-Innensechskantschlüssel Konstante Öffnungsdämpfung — Ab 70° fest eingestellt Technische Daten EigenschaftWert SchließkraftgrößeEN 2–6 (stufenlos einstellbar) NormEN 1154 Max. Türbreite1.400 mm Max. Öffnungswinkel180° Aufbauhöhe41 mm Gewicht1.280 g AusführungDIN-L = DIN-R EinsatzRauch- und Feuerschutztüren Montageoptionen Der ECO Newton TS 50 kann auf der Bandseite direkt auf dem Türblatt oder auf der Bandgegenseite per Kopfmontage am Rahmen befestigt werden. Verfügbare Gestänge: Gelenkarm und Parallelarm (separat erhältlich). Passende Produkte ECO Hinweisschild für Feuer- / Rauchschutztür Türschließer ECO Newton TS-41 B → Alle Türschließer ECO Häufige Fragen zum ECO Newton TS 50 Für welche Türen eignet sich der TS 50?Der ECO Newton TS 50 ist für Rauch- und Feuerschutztüren mit Flügelbreiten bis 1.400 mm geprüft (EN 1154, Schließkraft EN 2–6). Was unterscheidet den TS 50 vom TS 20?Der TS 50 bietet einen breiteren Schließkraftbereich (EN 2–6 stufenlos vs. EN 2/3/5 abgestuft) und ist für größere Türbreiten bis 1.400 mm ausgelegt. Zudem ist er für Rauch- und Feuerschutztüren geprüft. Wie schwer ist der TS 50?Der ECO Newton TS 50 wiegt nur 1.280 g — trotz Schließkraftgröße bis EN 6 einer der leichtesten Türschließer seiner Klasse.

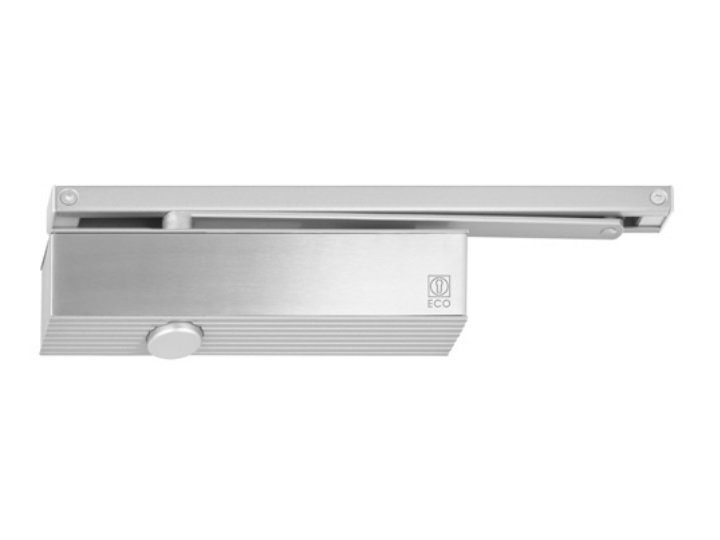

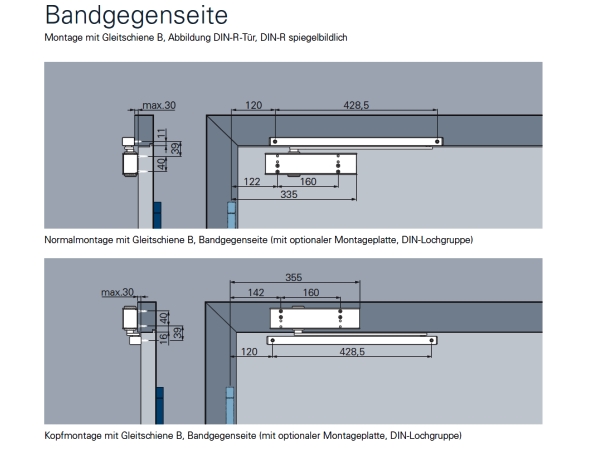

Kurz & Knapp Gleitschienen-Türschließer mit Schließkraftgröße EN 1–3 Geprüft nach EN 1154 für Türbreiten bis 950 mm Kompakte 41 mm Aufbauhöhe mit Aluminium-Designkörper Endschlag und Schließgeschwindigkeit seitlich stufenlos einstellbar Identische Ausführung für DIN-L und DIN-R ECO Newton TS 31 – Gleitschienen-Türschließer für leichte Türen Der ECO Newton TS 31 ist ein kompakter Obentürschließer für leichte Innentüren bis 950 mm Flügelbreite. Durch das ECOunity-Prinzip genügen zwei Grundkörper für alle Türdimensionen — das vereinfacht Lagerhaltung und Montage. Vorteile ECOclic-Abdeckung — Edelstahlabdeckung mit Federstahlklemmtechnik, werkzeuglos montier- und demontierbar ECOvalve-Justierung — Endschlag und Schließgeschwindigkeit seitlich stufenlos einstellbar mit Standard-Innensechskantschlüssel ECOunity-Prinzip — Zwei Grundkörpertypen für alle Einbausituationen 180° Öffnungswinkel — Maximale Durchgangsbreite Technische Daten EigenschaftWert SchließkraftgrößeEN 1–3 (stufenlos einstellbar) NormEN 1154 Max. Türbreite950 mm Max. Öffnungswinkel180° Aufbauhöhe41 mm Gewicht1.380 g AusführungDIN-L = DIN-R Montageoptionen MontagepositionBeschreibung Direktmontage mit GS-KGleitschiene mit Klippmontage Direktmontage mit GS-HGleitschiene mit Höhenausgleich KopfmontageTürschließer am Rahmen (Bandgegenseite) AdaptionsprofilADP 30 oder ADP 40 für Sondersituationen Passende Produkte ECO Hinweisschild für Feuer- / Rauchschutztür Türschließer ECO Newton TS-41 B → Alle Türschließer ECO Häufige Fragen zum ECO Newton TS 31 Für welche Türen ist der TS 31 geeignet?Der ECO Newton TS 31 eignet sich für leichte Innentüren mit Flügelbreiten bis 950 mm und Schließkraftgröße EN 1–3. Welche Gleitschiene passt zum TS 31?Der TS 31 ist kompatibel mit den Gleitschienen GS-K (Klippmontage) und GS-H (mit Höhenausgleich). Kann der TS 31 auf der Bandgegenseite montiert werden?Ja, der TS 31 kann per Kopfmontage auf der Bandgegenseite am Türrahmen befestigt werden.

Kurz & Knapp Gestänge-Türschließer mit Schließkraftgröße EN 2/3/5 (abgestuft) Geprüft nach EN 1154 für Türbreiten bis 1.250 mm Kompakter Aluminium-Designkörper mit nur 41 mm Aufbauhöhe Identische Ausführung für DIN-Links und DIN-Rechts Ausgezeichnet mit dem IF Product Design Award ECO Newton TS 20 – Kompakter Gestänge-Türschließer Der ECO Newton TS 20 ist ein robuster Obentürschließer für leichte bis mittelschwere Innentüren. Mit einer Aufbauhöhe von nur 41 mm und einem Gewicht von 1.320 g fügt er sich dezent in jedes Türumfeld ein. Vorteile ECOclic-Abdeckung — Vandalismussichere Edelstahlabdeckung mit Federstahlklemmtechnik, werkzeuglos montierbar ECOvalve-Justierung — Endschlag und Schließgeschwindigkeit seitlich stufenlos mit Standard-Innensechskantschlüssel einstellbar Universell — Gleiche Ausführung für DIN-L und DIN-R, kein Umrüsten nötig 180° Öffnungswinkel — Maximale Durchgangsbreite bei voll geöffneter Tür Konstante Öffnungsdämpfung — Schutz vor unkontrolliertem Aufschwingen Technische Daten EigenschaftWert SchließkraftgrößeEN 2 / 3 / 5 (abgestuft einstellbar) NormEN 1154 Max. Türbreite1.250 mm Max. Öffnungswinkel180° Aufbauhöhe41 mm Gewicht1.320 g AusführungDIN-L = DIN-R EinstellungStandard-Innensechskantschlüssel Montageoptionen MontagepositionBeschreibung Bandseite – DirektmontageTürschließer auf dem Türblatt Bandgegenseite – KopfmontageTürschließer am Türrahmen Bandgegenseite – SturzfutterwinkelMit Winkelkonsole bei fehlendem Sturz Verfügbare Gestänge: Gelenkarm, Parallelarm und Rastfeststellgestänge (separat erhältlich). Passende Produkte ECO Hinweisschild für Feuer- / Rauchschutztür Türschließer ECO Newton TS-41 B → Alle Türschließer ECO Häufige Fragen zum ECO Newton TS 20 Für welche Türbreiten ist der ECO Newton TS 20 geeignet?Der TS 20 ist nach EN 1154 für Türbreiten bis 1.250 mm geprüft. Wie wird die Schließkraft eingestellt?Die Schließkraft wird in drei Stufen (EN 2, 3 und 5) durch Umsetzen des Türschließers angepasst. Endschlag und Schließgeschwindigkeit sind seitlich stufenlos mit einem Standard-Innensechskantschlüssel justierbar. Ist der TS 20 für Links- und Rechtsanschlag geeignet?Ja, der ECO Newton TS 20 hat eine identische Ausführung für DIN-L und DIN-R. Ein Umrüsten ist nicht erforderlich. Welches Gestänge wird benötigt?Das Gestänge ist separat erhältlich. Je nach Einbausituation stehen Gelenkarm, Parallelarm und Rastfeststellgestänge zur Auswahl.

Kurz & Knapp Obentürschließer mit Gleitschiene EN 3–6 für Rauch- und Feuerschutztüren Geprüft nach EN 1154 für Türbreiten bis 1.400 mm, bis 300 kg Türgewicht Integrierte Schließverzögerung (180°–70°) Barrierefreundlich nach DIN 18040 bis EN 4 Optimierter 4 mm Hebelarm für höchste Effizienz ECO Newton TS-61 B – Leistungsstärkster Gleitschienen-Türschließer Der ECO Newton TS-61 B ist der leistungsstärkste Türschließer der ECO Newton-Reihe. Er eignet sich für schwere Rauch- und Feuerschutztüren bis 1.400 mm Flügelbreite und bis zu 300 kg Türgewicht (mit Herstellererklärung). Die integrierte Schließverzögerung hält die Tür im Bereich von 180° bis 70° kontrolliert offen — ideal für Durchgangsverkehr. Vorteile Schließverzögerung — Einstellbar von 180° bis 70°, verzögert das Zuschlagen bei Durchgangsverkehr Hohe Tragfähigkeit — Bis 120 kg nach EN 1154, bis 250 kg mit objektbezogener Prüfung, bis 300 kg mit Herstellererklärung Barrierefreundlich — DIN 18040-konform bis EN 4 Optimierter 4 mm Hebelarm — Verbesserte Kraftübertragung GS-H Gleitschiene — Höhenausgleich und verdeckte Befestigung Technische Daten EigenschaftWert SchließkraftgrößeEN 3–6 (stufenlos einstellbar) NormEN 1154 Max. Türbreite1.400 mm Max. Türgewicht120 kg (EN 1154) / bis 300 kg (Herstellererklärung) Schließverzögerung180°–70° (einstellbar) BarrierefreiheitDIN 18040 bis EN 4 AusführungDIN-L = DIN-R EinsatzRauch- und Feuerschutztüren Montageoptionen MontagepositionBeschreibung Direktmontage mit GS-HGleitschiene mit Höhenausgleich und verdeckter Befestigung KopfmontageAm Türrahmen (Bandgegenseite) SturzfutterwinkelFür Montage ohne Sturz GS-STMGleitstück für direkte Sturzbefestigung AdaptionsprofilADP 30 für spezielle Einbausituationen Optionales Zubehör FKL-E — Einstellbare Fallenklinkenfunktion ÖB GS-H — Öffnungsbegrenzer für kontrolliertes Abbremsen GS-HF — Verlängerte Gleitschiene für Türblattdicken bis 120 mm Passende Produkte ECO Hinweisschild für Feuer- / Rauchschutztür Türschließer ECO Newton TS-41 B → Alle Türschließer ECO Häufige Fragen zum ECO Newton TS-61 B Wie schwere Türen kann der TS-61 B schließen?Nach EN 1154 ist der TS-61 B für Türen bis 120 kg zugelassen. Mit objektbezogener Prüfung bis 250 kg, mit Herstellererklärung bis 300 kg. Was bewirkt die Schließverzögerung?Die Schließverzögerung hält die Tür im Bereich von 180° bis 70° kontrolliert offen. Das erleichtert den Durchgang, z. B. beim Transport von Lasten. Danach schließt die Tür mit normaler Geschwindigkeit. Ist der TS-61 B barrierefreundlich?Ja, bis Schließkraftgröße EN 4 erfüllt der TS-61 B die Anforderungen der DIN 18040 für barrierefreies Bauen. Was unterscheidet den TS-61 B vom TS-41 B?Der TS-61 B bietet höhere Schließkraft (EN 3–6 vs. EN 1–4), breitere Türen bis 1.400 mm und eine integrierte Schließverzögerung. Er ist für schwerere Türen bis 300 kg ausgelegt.

DORMA Prüfbuch für Feststellanlagen — Pflichtdokumentation nach DIN 14677 Kurz & Knapp Gesetzlich vorgeschriebene Pflichtdokumentation für jede dormakaba Feststellanlage Begleitet die Anlage vom Tag der Erstinbetriebnahme bis zur laufenden Wartung Enthält: Übereinstimmungserklärung, Abnahmeprotokoll, monatliche Prüfprotokolle, jährliche Wartung Muss dauerhaft am Betriebsort vorgehalten werden Format DIN A4, geheftet, Sprache Deutsch Produktbeschreibung Das DORMA Prüfbuch ist die gesetzlich vorgeschriebene Pflichtdokumentation für Feststellanlagen nach allgemeinem Baurecht und DIBt-Bauartgenehmigung. Es begleitet die Anlage über den gesamten Lebenszyklus — von der Abnahmeprüfung nach Erstinbetriebnahme bis zur laufenden Wartungsdokumentation. Nach Erstinbetriebnahme ist das Prüfbuch dem Betreiber auszuhändigen. Alle Nachweise sind dauerhaft zu archivieren. Das bauäusfuhrende Unternehmen muss die Übereinstimmung der Bauart mit der allgemeinen Bauartgenehmigung bestätigen — der Vordruck ist im Prüfbuch enthalten. Kennzeichnungsschild: Nach erfolgreicher Abnahme ist ein Zulassungsschild (105 × 52 mm) dauerhaft anzubringen. Das Schild ist separat zu bestellen. Inhalt des Prüfbuchs AbschnittInhalt ObjektdatenBetreiber, Standort, Türbezeichnung, Errichterangaben ÜbereinstimmungserklärungVordruck für bauausführendes Unternehmen (Zulassungs-Nr., Gerätekombination) KomponentenlisteStückliste aller eingesetzten DIBt-zugelassenen Geräte Abnahmeprüfung12-Punkte-Checkliste, Funktionsprüfungsprotokoll, Abnahmebescheinigung Monatliche PrüfungWiederholungsprotokoll für bis zu 14 Prüfzyklen Jährliche WartungProtokollseiten für Fachbetriebe, mehrere Jahrgänge Normen & gesetzliche Grundlagen RegelwerkBedeutung DIN 14677Wartung von Feststellanlagen, monatliche Funktionsprüfung DIN 14677-1, Abschnitt 5.1Jährliche Prüfung und Wartung durch Fachpersonal Bauartgenehmigung Z-6.500-2372Schriftliche Wartungsanleitung je Ausführungsvariante Allgemeines BaurechtGrundlage für alle Abnahme- und Prüfpflichten Monatliche Funktionsprüfung — 6 Schritte Energieversorgung unterbrechen → Tür muss schließen; Reset automatisch oder manuell Prüfgas gegen Rauchmelder sprühen → Tür muss schließen Bei elektromagnetischer Feststellung ohne Handtaster: Feststellung durch Druck auf Türblatt lösen Bei Elektromagneten oder Freilauf mit Handtaster: Handtaster betätigen Umgebungseinflüsse prüfen (Staub, Wasserdampf) Einfluss baulicher Änderungen auf Funktion prüfen Vereinfachung: Nach 12 fehlerfreien Monatsprüfungen reicht vierteljährliche Prüfung. Bei Mängeln: sofortige Instandsetzung und erneut 3 monatliche Prüfungen. Passende Dorma Feststellanlagen-Produkte ProduktArt.-Nr.Beschreibung RMZ Rauchmeldezentrale64800001MZentrale für Feststellanlagen mit integriertem Rauchmelder RM-N Deckenrauchmelder64830900Kabelgebundener Rauchmelder für Deckenmontage (2er-Pack) RM-F Funkrauchmelder57280011Kabelloser Rauchmelder (Funeo System) FM-AP Funkmodul57290001MFunkempfänger für RM-F und HT-F HT-F Funkhandtaster57300011Kabellose manuelle Auslösung Rauchschalterplatine G-EMR9900064001300Ersatz-Rauchmeldeeinheit (Pflichtaustausch nach 8 Jahren) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Häufig gestellte Fragen Wann muss das Prüfbuch ausgehändigt werden?Nach Erstinbetriebnahme und Abnahmeprüfung. Es muss dauerhaft am Betriebsort zur Einsichtnahme vorgehalten werden. Wie oft muss die Feststellanlage geprüft werden?Monatlich durch den Betreiber. Nach 12 fehlerfreien Prüfungen reicht vierteljährlich. Zusätzlich jährliche Fachprüfung nach DIN 14677. Darf der Betreiber die monatliche Prüfung selbst durchführen?Ja, nach Einweisung — keine besondere Qualifikation erforderlich. Die jährliche Wartung muss durch Fachpersonal erfolgen. Wie lange muss das Prüfbuch aufbewahrt werden?Während der gesamten Betriebsdauer der Feststellanlage. Wird das Zulassungsschild mitgeliefert?Nein. Das Zulassungsschild (105 × 52 mm) ist separat zu bestellen und nach erfolgreicher Abnahme dauerhaft anzubringen.
