Hekatron ORS 142Kompakter Rauchschalter für Wand- / Sturzmontage Optischer Rauchschalter mit Raucherkennung nach dem Streulichtprinzip (EN 54, Teil 7). Ein zusätzlicher Temperaturfühler spricht bei einem Temperaturgrenzwert von ca. + 70 °C an. Die Auswerteelektronik überwacht den Rauchmessteil auf Verschmutzung und Störung. Die jeweiligen Betriebszustände werden optisch angezeigt. Eine selbst regelnde Alarmschwellennachführung sorgt für ein gleich bleibendes Ansprechverhalten. Optional erweiterbar zu einer Rauchschaltzentrale. Die gesonderten Gehäuseoberteile sind in den Ausführungen Standard und Design erhältlich. Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen Leistungsmerkmale: - Optische Anzeige für Betrieb, leicht verschmutzt, stark verschmutzt, Störung und Alarm - Alarmschwellennachführung und Temperaturfühler - Messkammerüberwachung - Für die Montage am Sturz - Kompaktes Design - Optische Raucherkennung nach dem Streulichtprinzip - Keine Verwendung radioaktiver Präparate - RS-Bus kompatibel - Potenzialfreier Kontakt, öffnet bei Alarm und Störung - Standardinstallation, Kabel ohne Funktionserhalt - Gesonderte Gehäuseoberteile in verschiedenen Ausführungen und Farben erhältlich - Bauaufsichtlich zugelassen vom DIBt Nenndaten: Betriebsspannung 18 bis 28 VDC Stromaufnahme max. 22 mA Schaltleistung Relaiskontakt 30 V / 1 A Schutzart mit Gehäuseoberteil IP 40 Raucherkennung nach EN 54, Teil 7 Auslösung Temperatur ca. + 70 °C Betriebsumgebungstemperatur -20 °C bis +75 °C

GEZE GC 151 Sturzrauchschalter – Das Herzstück jeder GEZE Feststellanlage Optischer Rauchmelder mit Auslösevorrichtung für alle GEZE Feststellanlagen FA GC 150 | Sturzmontage über der Tür | 24V DC | Art.-Nr. 103555 Kurz & Knapp: Der GEZE GC 151 ist der Sturzrauchschalter für alle GEZE Feststellanlagen des Systems FA GC 150. Er vereint optischen Rauchmelder, Auslösevorrichtung und Rauchschalterzentrale in einem Bauteil. Bei Raucherkennung löst er die Feststellung aus – die Brandschutztür schließt selbsttätig. Alarmschwellennachführung, integrierte Leitungsüberwachung, Anschluss von Deckenmeldern und Funkmodul GC 171. DIBt-zugelassen, Tauschzyklus 8 Jahre nach DIN 14677. Pflicht-Ersatzteil für alle GEZE R-Gleitschienen, E-Gleitschienen und Gestänge-Feststellanlagen. GEZE GC 151 – Sturzrauchschalter mit integrierter Auslösevorrichtung Der GEZE GC 151 ist das zentrale Bauteil jeder GEZE Feststellanlage FA GC 150. Er wird unmittelbar über der Tür am Sturz montiert und übernimmt drei Funktionen gleichzeitig: Raucherkennung, Signalauswertung und Steuerung der Feststellvorrichtung. Im Normalbetrieb versorgt der GC 151 die angeschlossene Feststellvorrichtung mit 24V DC. Bei Raucherkennung, Stromausfall oder manueller Auslösung (Handtaster/Prüftaste) unterbricht er die Versorgung – die Feststellvorrichtung gibt die Tür frei und der Türschließer schließt die Brandschutztür selbsttätig. Der GC 151 wird in das Gehäuse der Feststellanlage eingeclipst – bei R-Gleitschienen direkt in die Schiene, bei separaten Rauchschalterzentralen (RSZ 6, RSZ 7) in das RSZ-Gehäuse. Über die Klemmenleisten KL1, KL2 und KL3 werden Feststellvorrichtung, Deckenmelder, Handauslösetaster, Funkmodul und Alarmausgang angeschlossen. Lieferumfang: Sturzrauchschalter GC 151 (Platine mit Rauchkammer und Klemmenleisten) Staubschutzfolie (erst bei Inbetriebnahme entfernen) Vorteile des GEZE GC 151 Alles in einem Bauteil: Optischer Rauchmelder, Rauchschalterzentrale und Auslösevorrichtung auf einer kompakten Platine – kein separater Rauchmelder + separate Zentrale nötig Alarmschwellennachführung: Passt die Empfindlichkeit automatisch an langsam zunehmende Verschmutzung an – reduziert Fehlalarme, verlängert die Einsatzdauer Selbstrückstellend: Nach Belüftung der Rauchkammer kehrt der GC 151 automatisch in den Normalbetrieb zurück – keine manuelle Rückstellung nötig Integrierte Leitungsüberwachung: Überwacht die Kabelverbindungen zu Deckenmeldern und Handauslösetastern mittels 43 kΩ Abschlusswiderständen – erkennt Kabelbrüche sofort Erweiterbar: Bis zu 3 Deckenmelder (GC 152/153/ORS 142) und 6 Funkgeräte (über GC 171) anschließbar LED-Diagnose: Mehrfarbige Zustandsanzeige (grün/rot/gelb) signalisiert Normalbetrieb, Alarm, Verschmutzung und Fehler auf einen Blick Abwärtskompatibel: Ersetzt den Vorgänger ORS 141 – Leitungsüberwachung per Jumper J3 deaktivierbar für Altanlagen Potentialfreier Alarmausgang: Relaiskontakt (Wechsler, max. 24V DC, 1A) zur Weiterleitung an Gebäudeleittechnik oder Alarmanzeige Technische Daten BezeichnungSturzrauchschalter GC 151 Artikelnummer / ID103555 FunktionsprinzipStreulicht, Alarmschwellennachführung, keine Alarmspeicherung (selbstrückstellend) Eingangsspannung24V DC EinbaulageWand-(Sturz-)montage, waagerecht Ausgang FeststellvorrichtungTransistorausgang, kurzschlussfest Zusatzmelder (Decken)Deckenmelder in 3-Leitertechnik (GC 152, GC 153, ORS 142) LeitungsüberwachungAbschaltbar (Jumper J3), 43 kΩ Abschlusswiderstände HandauslösetasterAnschließbar (KL2, Klemme 5+6), Leitungsüberwachung via 43 kΩ AlarmausgangPotentialfreier Relaiskontakt PrüftasteAbschaltung der Feststellung, Reset des Rauchschalters MeldertestPrüfaerosol oder Prüftaste SchutzklasseII SchutzartIP20 (nur für trockene Räume) Umgebungstemperatur-5 °C bis 50 °C Tauschzyklus8 Jahre (DIN 14677) NormenDIN EN 14637, DIN EN 1155, EN 54-7, DIBt-zugelassen Funktionsprinzip: Streulicht mit Alarmschwellennachführung Der GC 151 arbeitet nach dem Streulichtprinzip: In der Messkammer sind ein Lichtsender und ein Lichtempfänger so angeordnet, dass im Normalzustand kein Licht auf den Empfänger fällt. Gelangen Rauchpartikel in die Kammer, streuen sie das Licht auf den Empfänger – der Rauchmelder löst aus. Alarmschwellennachführung: Der GC 151 kompensiert langsam zunehmende Verschmutzung der Messkammer automatisch. Staubablagerungen, die sich über Monate ansammeln, werden als Grundverschmutzung erkannt und die Alarmschwelle nachgeführt. Erst bei sprunghaftem Anstieg (= Rauch) wird Alarm ausgelöst. Das reduziert Fehlalarme erheblich. Keine Alarmspeicherung: Sobald kein Rauch mehr in der Messkammer ist, kehrt der GC 151 selbsttätig in den Normalbetrieb zurück. Die Feststellvorrichtung kann sofort wieder aktiviert werden. Wichtig: Die Messkammer darf nicht geöffnet werden. Ist der Rauchmelder verschmutzt, muss er komplett ausgetauscht werden – eine Reinigung ist nicht möglich. Systemaufbau: GC 151 im GEZE FA GC 150 System Der GC 151 ist die zentrale Steuereinheit des GEZE Feststellanlagen-Systems FA GC 150. Er verbindet alle Komponenten und steuert die Feststellvorrichtung: KomponenteFunktionAnschluss am GC 151 GC 151 (Sturzrauchschalter)Rauchmelder + Auslösevorrichtung + Steuerung— Netzteil (RSZ 6 / RSZ 7 / in R-Gleitschiene)Energieversorgung 230V AC → 24V DCKL1: 24V + GND Feststellvorrichtung (intern)Hält die Tür offen, gibt bei Alarm freiKL3: GND + HOD Feststellvorrichtung (extern)E-Gleitschiene, Gestänge, HaftmagnetKL1: GND + HOD Deckenmelder (GC 152, GC 153, ORS 142)Zusätzliche Rauchüberwachung an der DeckeKL2: 24V + GND + AS Handauslösetaster (UTA / AS 500)Manuelle Auslösung der FeststellungKL2: 24V + MRB Funkmodul GC 171Kabellose Anbindung von GC 172/173/175KL1 + KL2 (alle Klemmen) AlarmausgangWeiterleitung an GLT / AlarmanzeigeKL2: AL_NC + AL_COM + AL_NO Zwei FSA-Varianten mit GC 151: Separate RSZ 6/RSZ 7: GC 151 sitzt im RSZ-Gehäuse an der Wand, steuert externe Feststellvorrichtungen (E-Gleitschiene, Gestänge, Haftmagnet) Integrierte Feststellanlage: GC 151 sitzt in der R-Gleitschiene oder R-ISM-Gleitschiene, Feststellung ist direkt in der Schiene integriert LED-Diagnose: Zustands- und Fehleranzeige Die mehrfarbige LED am GC 151 signalisiert den aktuellen Betriebszustand. Wichtig für die monatliche Funktionsprüfung und Fehlerdiagnose: Zustand / FehlerLEDBedeutung SpannungslosausKeine Versorgung – Feststellung deaktiviert, Tür schließt NormalbetriebGrünAlles in Ordnung, Feststellung aktiv Verschmutzung (Warnung)Rot/Grün abwechselndRauchschalter sollte ausgetauscht werden Verschmutzungsgrenze erreichtRot/Grün abwechselndRauchschalter muss ausgetauscht werden, Feststellung deaktiviert Fehler SturzrauchschalterRot (dauernd)GC 151 defekt – muss getauscht werden Kurzschluss am FeststellausgangRot (dauernd)Feststellvorrichtung prüfen, Verkabelung kontrollieren Versorgungsspannung zu kleinRot (dauernd)Netzteil / RSZ prüfen Leitungsbruch HandauslösetasterRot (dauernd)Kabelverbindung zum Handtaster prüfen (nur bei aktiver Leitungsüberwachung) Leitungsbruch DeckenmelderRot (dauernd)Kabelverbindung zu Deckenmelder(n) prüfen (nur bei aktiver Leitungsüberwachung) Handauslösetaster betätigtGelbUTA / AS 500 wurde gedrückt Prüftaste betätigtGelbPrüfmodus aktiv (mind. 10 s halten) Alarm RauchmelderRot (dauernd)Rauch erkannt – Feststellung ausgelöst, Tür schließt Anschlussklemmen und Jumper-Konfiguration Der GC 151 hat drei Klemmenleisten (KL1, KL2, KL3) und drei konfigurierbare Jumper: KlemmeBelegungFunktion KL1-124VVersorgungsspannung + KL1-2GNDVersorgungsspannung − KL1-3GNDExterne Feststellvorrichtung − KL1-4HODExterne Feststellvorrichtung + (Hold Open Device) KL2-524VHandauslösetaster / Deckenmelder Versorgung KL2-6MRBHandauslösetaster (Manual Release Button) KL2-724VDeckenmelder Versorgung KL2-8GNDDeckenmelder GND KL2-9ASDeckenmelder Signal (Additional Sensor) KL2-10AL_NCAlarmausgang (Normally Closed) KL2-11AL_COMAlarmausgang (Common) KL2-12AL_NOAlarmausgang (Normally Open) KL3-1/2GND/HODInterne Feststellvorrichtung (R-Gleitschiene) Jumper-Konfiguration: JumperStellung 1-2Stellung 2-3 J1Ohne Deckenmelder (Standard)Mit Deckenmelder J2Ohne HandauslösetasterMit Handauslösetaster J3Ohne Leitungsüberwachung (nur für ORS 141 Ersatz!)Mit Leitungsüberwachung (Auslieferungszustand) Hinweis: Vor dem Ändern der Jumper-Einstellung die Versorgungsspannung ausschalten (KL1 abziehen). Die neue Einstellung wird erst nach Spannungswiederkehr aktiv. Kompatible Feststellanlagen und Türschließer Der GC 151 ist kompatibel mit allen Feststellvorrichtungen des GEZE FA GC 150 Systems: KategorieFeststellanlage / TürschließerFeststellvorrichtung Obenliegende TürschließerTS 4000 E, TS 4000 E-ISGestänge, elektrohydraulisch TS 4000 EFSGestänge mit Freilauf, elektrohydraulisch TS 5000 EFSGleitschiene mit Freilauf, elektrohydraulisch E-Gleitschiene (TS 5000)Elektromagnetisch E-ISM-Gleitschiene (TS 5000)2-flg., elektromagnetisch, Schließfolge ISM-EFS-Gleitschiene (TS 5000)2-flg., Freilauf, elektrohydraulisch E-Gleitschiene BoxerElektromagnetisch Boxer EFSFreilauf, elektrohydraulisch Integrierte FeststellanlagenTS 4000 R, TS 4000 RFSGestänge, elektrohydraulisch + Rauchmelder TS 4000 R-IS2-flg., elektrohydraulisch + Rauchmelder TS 5000 RR-Gleitschiene, elektromagnetisch TS 5000 R-ISM (/G/S/0)R-ISM-Gleitschiene, 2-flg., elektromagnetisch TS 5000 R-ISM-EFS2-flg., Freilauf, elektrohydraulisch TS 5000 RFS / RFS-KBGleitschiene, Freilauf, elektrohydraulisch Deckenmelder GC 152, GC 153 und ORS 142 mit Leitungsüberwachung Alle Deckenmelder werden über den Relaissockel GC 150 B (bei GC 152/153) oder den Sockel ORS 143 A (bei ORS 142) an den GC 151 angeschlossen. Die Bauartgenehmigung fordert die Leitungsüberwachung zu den Deckenmeldern. MelderArt.-Nr.PrinzipSockelAbmessungen (Ø×H) GC 152 Rauchmelder139850 (weiß) / –Streulicht, Alarmschwellennachführung, EN 54-7GC 150 B110 × 67 mm GC 153 Temperaturmelder139881 (weiß) / –57 °C Alarm, EN 54-5 Klasse A1RGC 150 B110 × 67 mm ORS 142 Rauchmelder (Hekatron)–Streulicht + Temperaturfühler (70 °C), IP42ORS 143 A80 × 66 mm Leitungsüberwachung im Detail Die Leitungsüberwachung stellt sicher, dass ein Kabelbruch zwischen GC 151 und Deckenmelder sofort erkannt wird. Sie ist aktiv wenn: Jumper J3 am GC 151 auf Stellung 2-3 steht (Auslieferungszustand) Die Sollbruchstelle im ersten Relaissockel GC 150 B getrennt ist Die Sollbruchstelle im letzten Relaissockel GC 150 B nicht getrennt ist Relaissockel GC 150 B – Aufbau: Enthält die Abschlusswiderstände (2 × 43 kΩ) für die Leitungsüberwachung und den Alarmwiderstand Widerstände sitzen auf einer Leiterplatte im Inneren des Sockels Sollbruchstelle: 3 mm Schraubendreher durch Loch auf der Rückseite → in den Schlitz stecken und drehen → Verbindung zu den Widerständen bricht Der sichtbare Widerstand ist der Alarmwiderstand – dieser darf NICHT getrennt werden! Anschluss (3-Leitertechnik): GC 151 Klemme KL2-7 (24V) → Sockel 24V GC 151 Klemme KL2-8 (GND) → Sockel GND GC 151 Klemme KL2-9 (AS) → Sockel ASin/ASout (Durchschleifen bei mehreren Meldern) Leitungsverlegung ASin und ASout muss getrennt oder geschützt erfolgen Anschluss des ersten Deckenmelders nicht als parallele Stichleitung (Hin- und Rückleitung nicht im selben Kabel) Meldertest (GC 152 / ORS 142): Testmagnet in die Nähe des Magnetsensors (hinter GEZE-Logo) bringen. Der Meldertest mittels Testmagnet prüft die elektrischen Komponenten. Die regelmäßige Prüfung der Feststellanlage ist zusätzlich mit Prüfaerosol durchzuführen. GC 153 als Sturzmelder-Ersatz: Ist der GC 151 Störgrößen ausgesetzt, kann ein GC 153 über der Tür als Sturzmelder montiert werden (Befestigungskonsole DM GC, ID 150264). Die Rauchkammer des GC 151 wird dabei mit Staubschutzkappe geschützt. Nicht zulässig in Rettungswegen – dort ausschließlich optische Rauchmelder. Anzahl und Montage der Brandmelder Die DIBt-Bauartgenehmigung regelt exakt, wie viele Brandmelder an einer Feststellanlage montiert werden müssen. Entscheidend sind die Sturzhöhe h (Abstand Sturzunterkante bis Decke/Unterdecke) und die Öffnungsweite der Drehflügeltür. SituationSturzrauchschalter (GC 151)Deckenmelder (GC 152/153/ORS 142) h < 100 cm auf beiden Seiten und Öffnungsweite < 300 cm1× (über Gangflügel, eine Seite)Nicht erforderlich h ≥ 100 cm auf mindestens einer Seite oder Öffnungsweite ≥ 300 cm1× (über Gangflügel, eine Seite)Je 1× pro Seite der Rauchdurchtrittsöffnung (= 1 Melderpaar) Montageregeln Sturzrauchschalter (GC 151): Wird unmittelbar über der Tür montiert, bei 2-flügeligen Türen über dem Gangflügel Nur für Wandmontage (Sturz) geeignet – nicht an der Decke Mindestabstand 1 cm zwischen Oberkante Rauchschaltergehäuse und darüber liegendem Bauteil Bei Störgrößen (Dampf, Staub, Betauung): Rauchkammer mit Staubschutzkappe abdecken und zusätzlichen Temperaturmelder GC 153 als Sturzmelder über der Tür montieren (Befestigungskonsole DM GC, ID 150264) Nicht zulässig in Rettungswegen: Temperaturmelder als alleiniger Sturzmelder – dort ausschließlich optische Rauchschalter Montageregeln Deckenmelder (GC 152/GC 153/ORS 142): Deckenmontage, Abstand zur Wand: 50–250 cm Abstand zu jeglichen Installationen: mindestens 50 cm Mindestabstand 1 cm zu darüber liegenden Bauteilen Bei h > 500 cm auf einer Seite: Deckenmelder alternativ an Kragarm 50 cm vor der Wand, mindestens 350 cm über Sturzunterkante Bei besonderen Deckensituationen (schräge Decken, Unterdecken, Galerien): Brandmelder dort anbringen, wo zuerst eine größere Rauchkonzentration zu erwarten ist Im Regelfall: mindestens 1 Melderpaar (je 1 Deckenmelder auf jeder Seite der Rauchdurchtrittsöffnung) Klebemontage ist normativ nicht zulässig – ausschließlich Schraubmontage. Kabellose Erweiterung: Funkmodul GC 171 Das Funkmodul GC 171 (Art.-Nr. 163051) ermöglicht die kabellose Anbindung von bis zu 6 Funkgeräten an den GC 151 – ideal für Nachrüstung und denkmalgeschützte Bauten. FunkgerätArt.-Nr.FunktionBatterie GC 171 Funkmodul163051Zentrale Funkeinheit am GC 15124V DC (vom GC 151) GC 172 Funkrauchmelder159656 / 195522Kabelloser optischer Rauchmelderca. 8 Jahre GC 173 Funktemperaturmelder195523Kabelloser Temperaturmelder (57 °C)ca. 8 Jahre GC 175 Funkeingabemodul163068Kabelloser HandauslösetasterBatteriebetrieben Technische Daten GC 171: Frequenz 868,15–869,85 MHz, 7 Kanäle, FSK-Modulation, max. 6 Teilnehmer, Reichweite 10 m (100 m Freiraum), Signalperiode 60 s, integrierte Antenne. Installation: Am GC 151 Jumper J1 und J2 abziehen, J3 auf Stellung 2-3 setzen. GC 171 per Kabel (max. 3 m) an den GC 151 anschließen. Schalter SW2 am GC 171 auf ON stellen. Montagehinweise ESD-Schutz: Der GC 151 ist ein empfindliches elektronisches Bauteil. Erst unmittelbar vor der Montage aus der Schutzverpackung nehmen. Keine elektronischen Bauteile anfassen. Elektrostatische Entladung vermeiden. Einbau: Der GC 151 wird in das Gehäuse der Feststellanlage eingeclipst (R-Gleitschiene oder RSZ-Gehäuse). Vor dem Einbau die Spannungszufuhr unterbrechen. Staubschutz: Die Staubschutzfolie/Staubschutzkappe erst bei der Inbetriebnahme entfernen. Nach Einbau sicherstellen, dass kein Staub in die Messkammer gelangt. Verschmutzung verkürzt die Lebensdauer erheblich. Montageort: Nur für Wandmontage (Sturz über der Tür). Zwischen Oberkante Rauchschaltergehäuse und darüber liegendem Bauteil mindestens 1 cm Abstand einhalten. Netzanschluss: Muss durch eine Elektrofachkraft erfolgen. 230V-Zuleitung doppelt isoliert, mindestens 8 mm in den Anschlussraum einführen. Bauseitig Leitungsschutzschalter 16 A vorsehen. Störgrößen: Ist der GC 151 Dampf, Staub, Betauung oder betriebsbedingter Rauchentwicklung ausgesetzt → Rauchkammer mit Staubschutzkappe abdecken und stattdessen Temperaturmelder GC 153 als Sturzmelder verwenden. Prüfung und Inbetriebnahme Inbetriebnahme (3 Schritte): Netzspannung einschalten → LED des GC 151 leuchtet grün Staubschutzfolie/-kappe des Rauchschalters und der Feststellanlage entfernen Schutzabdeckungen der Deckenmelder entfernen Funktionsprüfung GC 151 mit Prüfaerosol: Prüftaste betätigen → LED wechselt von grün nach gelb. Warten bis LED wieder grün leuchtet Türflügel ganz öffnen → Feststellanlage hält den Flügel in der Offenlage Prüfaerosol im Abstand von ca. 15 cm in die freie Rauchöffnung sprühen: kurze 1-Sekunden-Sprühstöße im Abstand von 1 Sekunde, dabei die obere Rauchöffnung abdecken Rauchmelder muss auslösen: LED wechselt von grün auf rot, Tür schließt Gesamte Prüfung innerhalb von 2 Minuten durchführen! Nur rückstandslos verflüchtigendes Prüfaerosol verwenden. Inbetriebnahme-Prüfung bei 1-flügeliger Tür: Türflügel ganz öffnen, Feststellanlage hält den Flügel Prüftaste betätigen → LED gelb, ca. 10 s → Tür schließt und schnappt in die Falle Ggf. Ausrückmoment in der Offenlage einstellen (nach EN 1155: 40–120 Nm bei 90°) Abnahme und Wartung nach DIN 14677 Der GC 151 ist Bestandteil einer Feststellanlage. Es gelten die Anforderungen der DIN 14677-1 (Instandhaltung) und DIN 14677-2 (Fachkraft): PflichtIntervallWerPrüfumfang AbnahmeprüfungVor ErstinbetriebnahmeAutorisierte GEZE-Fachkraft oder DIBt-PrüfstelleGerätekombination, Kennzeichnung, Funktion, Schließvorgang Monatliche FunktionsprüfungMonatlichEingewiesene Person (Betreiber)Handauslösung, Rauchmelder-Prüfung, Schließvorgang, LED-Zustand Vierteljährliche PrüfungNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatlich, reduzierter Turnus Jährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion, Dokumentation, Bauartgenehmigung prüfen Rauchschalter-TauschAlle 8 JahreFachkraftGC 151 komplett tauschen (Art.-Nr. 103555) Monatliche Funktionsprüfung umfasst (nach GEZE FA GC 150 Dokumentation): Prüfung der Handauslösung (Taster oder manuelles Ausrücken) Prüfung der Rauchmelder-Auslösung mit Prüfaerosol Prüfung der automatischen Rückstellung nach Alarm Prüfung, ob Umgebungseinflüsse die Feststellanlage beeinträchtigen Prüfung, ob Tür nach Auslösung selbsttätig in die Falle schließt Dokumentation im GEZE Prüfbuch (Art.-Nr. 079141) Jährliche Wartung zusätzlich: Übereinstimmung mit Bauartgenehmigung und Dokumentation prüfen Funktionsrelevante Teile reinigen (Messkammer darf NICHT geöffnet werden!) Auslösung bei Energieausfall und bei Entfernen eines Brandmelders prüfen Bei Funkkomponenten: Verbindungsqualität und Batterieladung prüfen Austausch eines GEZE ORS 141 durch GC 151 Der GC 151 ersetzt den Vorgänger ORS 141 (GEZE) in Bestandsanlagen. Da der ORS 141 keine Leitungsüberwachung hatte, muss diese am GC 151 deaktiviert werden: Versorgungsspannung abschalten (KL1 abziehen) Jumper J3 auf Stellung 1-2 setzen (= ohne Leitungsüberwachung) GC 151 einsetzen und Versorgung wiederherstellen Wichtig: Die Deaktivierung der Leitungsüberwachung ist ausschließlich bei Verwendung als Ersatzteil in Altanlagen ohne Leitungsüberwachung (ORS 141) zulässig. In Neuanlagen muss die Leitungsüberwachung aktiv bleiben (Jumper J3 auf Stellung 2-3, Auslieferungszustand). Hinweis: Wird ein ORS 141 durch einen GC 151 ersetzt, ist zu prüfen ob eine Neuabnahme nach aktuell gültiger Bauartgenehmigung erforderlich ist. Wenn das neue Gerät nicht in der letzten Zulassung aufgeführt war → Neuabnahme. Gegenseitiges Auslösen von zwei Feststellanlagen Zwei benachbarte Feststellanlagen können so verdrahtet werden, dass sie sich gegenseitig auslösen: Löst ein Rauchmelder aus, schließen beide Türen. Diese Konfiguration ist relevant bei gegenüberliegenden Brandschutztüren in einem Flur. Anschluss: Der Alarmkontakt (KL2, Klemme 10–12) des einen GC 151 wird mit dem Eingang MRB (Klemme 6) des anderen GC 151 verbunden – und umgekehrt. Bei beiden Sturzrauchschaltern den Jumper J1 abziehen. Die Bauartgenehmigung fordert die Leitungsüberwachung zwischen den beiden Sturzrauchschaltern (43 kΩ Abschlusswiderstand an jedem Alarmausgang). Fehlersuche und Troubleshooting LED aus – Feststellanlage ohne FunktionKeine Versorgungsspannung. Prüfen: Netzstecker, Leitungsschutzschalter 16 A bauseitig, Netzteil. Bei R-Gleitschiene: 230V-Anschluss an der Gleitschiene prüfen. Ausgangsspannung am Netzteil messen: 24V ±0,5V DC, max. 260 mA. LED dauerhaft Rot – Feststellung aufgehoben, Tür schließtBei dauerhaft roter LED ist die Feststellung aufgehoben: Der GC 151 unterbricht die Versorgung der Feststellvorrichtung, der Türschließer schließt die Tür. Die Tür lässt sich nicht mehr feststellen (offen halten). Mehrere Ursachen möglich, systematisch eingrenzen: Rauch in der Messkammer: Raum belüften, abwarten ob der GC 151 selbst zurückstellt (selbstrückstellend, keine Alarmspeicherung) Verschmutzungsgrenze überschritten: GC 151 tauschen (Art.-Nr. 103555). Hinweis: Vor dem Dauerrot zeigt sich die Verschmutzung meist durch rot/grün abwechselnd – dann ist noch Zeit zum Bestellen Kurzschluss Feststellausgang: Verkabelung zwischen GC 151 (KL1 Klemme 3+4 oder KL3) und Feststellvorrichtung prüfen. Feststellvorrichtung von KL1/KL3 trennen → wenn LED wieder grün: Kurzschluss in der Feststellvorrichtung oder Verkabelung Versorgungsspannung zu niedrig: 24V am KL1 (Klemme 1+2) messen. Unter 20V → Netzteil defekt oder überlastet Leitungsbruch Handtaster: Nur bei aktiver Leitungsüberwachung (J3 auf 2-3). Kabel zum UTA prüfen. 43 kΩ Widerstand am Leitungsende vorhanden? Leitungsbruch Deckenmelder: Nur bei aktiver Leitungsüberwachung. Kabelverbindung ASin/ASout prüfen. Sollbruchstelle im letzten Sockel GC 150 B darf nicht getrennt sein LED Rot/Grün abwechselnd – was bedeutet das?Verschmutzungswarnung. Die Alarmschwellennachführung hat ihre Kompensationsgrenze erreicht. Der GC 151 funktioniert noch, aber die Restlebensdauer ist begrenzt. Zeitnah tauschen – spätestens bei der nächsten jährlichen Fachprüfung. LED Gelb – Tür schließt kurz und öffnet wiederPrüftaste oder Handauslösetaster wurde betätigt. Die Prüftaste schaltet die Feststellung für mindestens 10 s ab. Danach kehrt der GC 151 in den Normalbetrieb zurück. Wenn dauerhaft gelb: Handauslösetaster (UTA) auf Kurzschluss prüfen. Deckenmelder löst aus, aber GC 151 reagiert nichtJumper J2 prüfen: muss auf Stellung 2-3 stehen ("mit Deckenmelder"). Verkabelung ASin/ASout am Sockel GC 150 B und am GC 151 (KL2 Klemme 7+8+9) prüfen. Sollbruchstelle im ersten Sockel muss getrennt sein. Feststellanlage löst bei Bauarbeiten ständig ausBaustaub gelangt in die Messkammer. Sofortmaßnahme: Staubschutzkappe auf die Rauchkammer des GC 151 setzen. Nach Abschluss der Bauarbeiten Kappe entfernen und Funktionsprüfung durchführen. Alternativ bei dauerhaften Störgrößen: GC 153 Temperaturmelder als Sturzmelder montieren. Nach Tausch ORS 141 → GC 151: LED dauerhaft RotLeitungsüberwachung nicht deaktiviert. Jumper J3 auf Stellung 1-2 setzen (ohne Leitungsüberwachung). Vorher: Versorgungsspannung abschalten (KL1 abziehen), Jumper umstecken, Spannung wiederherstellen. Der ORS 141 hatte keine Leitungsüberwachung – der GC 151 erkennt die fehlenden 43 kΩ Widerstände als Leitungsbruch. Funkmodul GC 171: Status-LED dauerhaft GelbAlle Funkverbindungen wurden gelöscht. GC 171 in den Modus "Funkverbindung einrichten" schalten (Taster PB1) und die Funkgeräte neu einlernen. Funkgeräte-LEDs zeigen die Verbindungsqualität: grün = gut, gelb = ausreichend, rot = schlecht (Position optimieren). GC 172 Funkrauchmelder: LED blinkt OrangeBatterie 1 oder 2 entladen. Beide Batterien immer gemeinsam tauschen. Einrichtungsschalter (6) des Funkmelders dabei nicht betätigen. Nach Batteriewechsel: bis zu 1 Minute warten bis der Melder betriebsbereit ist. Häufige Fragen zur Auswahl des richtigen Rauchmelders GC 151 oder GC 152 – welchen Rauchmelder brauche ich?Der GC 151 ist der Sturzrauchschalter direkt über der Tür – er ist das Herzstück und in jeder GEZE Feststellanlage Pflicht. Der GC 152 ist ein zusätzlicher Deckenrauchmelder, der bei langen Fluren, hohen Sturzhöhen (>100 cm) oder großen Öffnungsweiten (>300 cm) zusätzlich montiert wird. Der GC 151 ist immer da, der GC 152 erweitert die Überwachung. GEZE GC 152 oder Hekatron ORS 142 als Deckenmelder?Beide sind im FA GC 150 System zugelassen. Der GC 152 hat den Relaissockel GC 150 B mit integrierter Leitungsüberwachung und Alarmschwellennachführung. Der ORS 142 ist der herstellerübergreifende Standard (IP42, -20 bis 60 °C) und auch mit dormakaba-Systemen kompatibel. Für reine GEZE-Anlagen empfiehlt sich der GC 152, bei gemischten Beständen der ORS 142. Wann einen Temperaturmelder GC 153 statt Rauchmelder?In Bereichen mit Störgrößen: Dampf, Staub, Betauung oder betriebsbedingter Rauchentwicklung (Werkstätten, Küchen). Der GC 153 löst bei 57 °C aus statt bei Rauchpartikeln. Wichtig: In Flucht- und Rettungswegen sind ausschließlich optische Rauchmelder vorgeschrieben – dort darf kein Temperaturmelder als Sturzmelder verwendet werden. Kabelgebundene Deckenmelder oder Funk (GC 172)?Kabelgebundene GC 152/GC 153 sind robuster, brauchen keinen Batteriewechsel und haben eine direkte Leitungsüberwachung. Funkrauchmelder GC 172 (über GC 171) sind ideal bei Nachrüstung, denkmalgeschützten Bauten oder wenn keine Kabelverlegung möglich ist. Batterie-Tausch alle 8 Jahre nötig (GC 172). Brauche ich eine separate RSZ 6/RSZ 7 oder reicht die R-Gleitschiene?Bei integrierten Feststellanlagen (TS 5000 R, RFS, R-ISM) sitzt der GC 151 direkt in der R-Gleitschiene – keine separate RSZ nötig. Bei externen Feststellvorrichtungen (E-Gleitschiene, Gestänge TS 4000 E) brauchen Sie ein RSZ-Gehäuse (RSZ 6 oder RSZ 7) als Aufnahme für den GC 151 und das Netzteil. Was kostet die Wartung einer Feststellanlage mit GC 151?Die DIN 14677 schreibt monatliche Funktionsprüfungen (Betreiber, nach Einweisung) und jährliche Fachprüfungen (autorisierte Fachkraft) vor. Prüfaerosol und Prüfbuch (Art.-Nr. 079141) als Verbrauchsmaterial. Der GC 151 selbst wird alle 8 Jahre getauscht. Meine Feststellanlage hat einen ORS 141 – muss ich sofort tauschen?Nicht sofort, aber bei der nächsten Fachprüfung wenn der 8-Jahres-Tauschzyklus erreicht ist oder die Verschmutzungsgrenze. Der GC 151 ist der direkte Nachfolger und abwärtskompatibel. Leitungsüberwachung per Jumper J3 deaktivieren. Prüfen ob eine Neuabnahme nach aktueller Bauartgenehmigung erforderlich ist. Häufig gestellte Fragen zum GEZE GC 151 Wann muss der GC 151 getauscht werden?Nach DIN 14677 alle 8 Jahre. Das Herstelldatum steht auf dem Typenschild. Bei Verschmutzungswarnung (LED rot/grün abwechselnd) kann ein früherer Tausch nötig sein. Die Alarmschwellennachführung kompensiert normale Verschmutzung, aber irgendwann ist die Grenze erreicht. Kann ich den GC 151 reinigen statt tauschen?Nein. Die Messkammer darf nicht geöffnet werden. Der GC 151 ist ein Verschleißteil mit definiertem Tauschzyklus. Bei Verschmutzung: komplett durch neuen GC 151 (Art.-Nr. 103555) ersetzen. Mein GC 151 zeigt dauerhaft Rot – was tun?Mögliche Ursachen: Rauch in der Messkammer (belüften), Verschmutzungsgrenze erreicht (tauschen), Fehler der Elektronik (tauschen), Kurzschluss am Feststellausgang (Verkabelung prüfen), Versorgungsspannung zu niedrig (Netzteil prüfen), Leitungsbruch (Kabel zu Deckenmeldern/Handtaster prüfen). Brauche ich zusätzlich einen Handauslösetaster?Bei Feststellanlagen die sich von Hand auslösen lassen (Türflügel manuell schließbar): optional. Bei Feststellanlagen die nicht von Hand ausgelöst werden können (TS 4000 RFS, TS 5000 RFS/RFS-KB, TS 5000 R-ISM-EFS, Slimdrive EMD F/R-IS): ein Handauslösetaster (UTA, AS 500) ist vorgeschrieben. Kann ich einen ORS 141 durch den GC 151 ersetzen?Ja. Der GC 151 ist abwärtskompatibel. Die Leitungsüberwachung muss per Jumper J3 deaktiviert werden (Stellung 1-2), da Altanlagen mit ORS 141 keine Leitungsüberwachung hatten. Prüfen ob eine Neuabnahme erforderlich ist. Wie viele Deckenmelder kann ich anschließen?Deckenmelder (GC 152, GC 153 oder ORS 142) in 3-Leitertechnik. Die Bauartgenehmigung regelt die Anzahl und Positionierung nach Sturzhöhe und Öffnungsweite. Kann ich Funk-Rauchmelder an den GC 151 anschließen?Ja, über das Funkmodul GC 171 (Art.-Nr. 163051). Es werden bis zu 6 Funkgeräte unterstützt: GC 172 (Funkrauchmelder), GC 173 (Funktemperaturmelder), GC 175 (Funkeingabemodul/Handtaster). Was passiert bei Stromausfall?Fail-Safe: Die Feststellvorrichtung wird stromlos geschaltet, der Türschließer schließt die Tür. Bei Spannungswiederkehr geht der GC 151 automatisch in den Normalbetrieb (LED grün). Kann ich den GC 151 auch mit Hekatron-Deckenmeldern verwenden?Ja. Der ORS 142 (Hekatron) ist als Deckenmelder im GEZE FA GC 150 System zugelassen. Er wird über den Relaissockel ORS 143 A angeschlossen. Der GC 151 ist aber nur mit GEZE-eigenen oder in der Bauartgenehmigung aufgeführten Komponenten zugelassen. Ist der GC 151 für Außentüren geeignet?Nein. Die Schutzart IP20 und die Bauartgenehmigung gelten nur für trockene Innenräume. Feststellanlagen sind ausschließlich für Feuer- und Rauchschutztüren in Innenwänden zugelassen. Wie prüfe ich den GC 151 ohne Prüfaerosol?Über die Prüftaste am GC 151: Taste mindestens 10 Sekunden gedrückt halten. Die Feststellung wird abgeschaltet, die Tür muss schließen. Dies prüft aber nur die elektrische Funktion, nicht die Rauchkammer. Für die vollständige Prüfung nach DIN 14677 ist Prüfaerosol Pflicht.

Dorma Rauchschalterplatine G-EMR — Original-Ersatzteil für Feststellanlagen Kurz & Knapp Original Dorma Austausch-Rauchmeldeeinheit (Platine mit integrierter Messkammer) Passt in alle Dorma Gehäuse: RMZ, G-EMR (120°/140°) und G-SR-EMR (Contur Design) Aktuelle Platinen-Generation — Abschlusswiderstand 43 kΩ (ersetzt alte 121 kΩ) Pflichtaustausch nach 8 Jahren Betriebszeit gemäß DIN 14677 Passende Abschlusswiderstände im Lieferumfang enthalten Optisches Streulichtverfahren nach EN 54-7 Produktbeschreibung Die dormakaba Rauchschalterplatine G-EMR ist das zentrale elektronische Ersatzmodul zur Instandsetzung und Modernisierung von dormakaba Feststellanlagen. Als technologisches Herzstück der Anlage übernimmt diese Platine die Auswertung der Brandkenngrößen nach dem Streulichtprinzip (optischer Rauchmelder nach EN 54-7) und steuert im Alarmfall das sichere Schließen von Feuer- und Rauchschutztüren. Dieses Original-Ersatzteil dient als Retrofit-Kit und ist kompatibel mit der externen dormakaba Rauchmeldezentrale RMZ (Sturzmontage), der in Gleitschienen integrierten G-EMR (einflügelig, 120° und 140°) sowie dem Schließfolgeregler G-SR-EMR (zweiflügelig). Für Haustechniker und technische Einkäufer ist der Austausch dieses Bauteils die wirtschaftlichste Lösung, um die Betriebserlaubnis einer Feststellanlage gemäß DIN 14677 zu verlängern, ohne das gesamte Gehäuse oder die mechanische Peripherie demontieren zu müssen. Wichtiger Hinweis für Elektriker (Retrofit): Bei diesem Ersatzteil handelt es sich um die aktuelle Platinen-Generation (Ersatz für Art. 5000596.0201). Der erforderliche Abschlusswiderstand für externe Komponenten ändert sich von ehemals 121 kΩ auf 43 kΩ. Passende Widerstände sind im Lieferumfang enthalten und müssen zwingend in allen angeschlossenen externen Komponenten (Handtaster, Deckenmelder) getauscht werden, um Störmeldungen zu vermeiden. In diesen Systemen steckt diese Platine Die Dorma Rauchschalterplatine G-EMR ist die identische Rauchmeldeeinheit in allen Dorma Feststellanlagen im Contur Design. Bei folgenden Systemen ist sie die Detektionseinheit, die nach 8 Jahren gemäß DIN 14677 getauscht werden muss: SystemArt.-Nr.TypBeschreibung Dorma RMZ64800001MRauchmeldezentraleExterne Zentrale für Sturzmontage — steuert EM 500, TS 99 FL und andere Feststellvorrichtungen G-EMR 120°64030001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–120°) und Rauchmelder für TS 93 G-EMR 140°64070001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–140°) und Rauchmelder für TS 93 GSR-EMR 264235001MSchließfolgeregler zweiflügeligFeststellung im Stand- und Gangflügel mit integriertem Rauchmelder G-EMR XEA57070001Gleitschiene XEA DesignGleitschiene mit Rauchmelder im XEA Design für TS 98 XEA Vorteile & Besonderheiten Universal-Ersatzteil — eine Platine für alle Dorma Feststellanlagen-Gehäuse (RMZ, G-EMR 120°/140°, G-SR-EMR) Wirtschaftliche Instandsetzung — nur die Detektionseinheit wird getauscht, Gehäuse und Peripherie bleiben erhalten Retrofit-Kit komplett — neue 43-kΩ-Abschlusswiderstände im Lieferumfang enthalten Optischer Streulichtmelder — bewährtes Detektionsprinzip nach EN 54-7 Integrierte Diagnose — zwei LEDs zeigen Betriebsstatus, Wartungsbedarf und Fehlerzustände 4 DIP-Schalter — konfigurierbar für Reset-Verhalten, Topologie, Deckenmelder und Handtaster Fail-Safe — Ruhestromprinzip: bei Stromausfall oder Alarm schließen die Türen selbsttätig Funksystem-kompatibel — über Funkmodul FM-AP mit kabellosen Meldern erweiterbar Kompatibilität Die Platine ist als Universal-Ersatzteil für das gesamte Dorma Feststellanlagen-System konzipiert: KomponenteKompatibilität SystemgehäuseRMZ, G-EMR 120°, G-EMR 140°, G-SR-EMR — alle im Contur Design TürschließerTS 93 EMR, TS 93 GSR-EMR, TS 92, ITS 96 (mit EMR-Gleitschiene) FreilauftürschließerTS 99 FL, TS 99 FLR, TS 99 FLR-K, TS 97 FLR-K XEA ElektromagneteEM 500 G, EM 500 U, EM 500 A (über RMZ angesteuert) DeckenrauchmelderRM-N (kabelgebunden), RM-F (Funk, über FM-AP) FunkmodulFM-AP zur Einbindung drahtloser Melder (RM-F, HT-F) HandtasterHT-AP, HT-UP (kabelgebunden), HT-F (Funk) AltanlagenErsetzt Vorgänger-Platine (Art. 5000596.0201) — Widerstandswechsel beachten Austauschanleitung Die Installation ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage und darf nur von geschulten Fachkräften (Elektrofachkraft / Sachkundiger nach DIN 14677) durchgeführt werden. Schritt-für-Schritt Platinentausch Sicherheitsabschaltung: 230-V-Zuleitung der Anlage spannungsfrei schalten (Sicherungsautomat / Netzstecker ziehen). Zugang: Verkleidung bzw. Abdeckhaube der RMZ oder der Gleitschiene entfernen. DIP-Schalter dokumentieren: Einstellungen der alten Platine notieren (DIP 1–4). Demontage: Alte Platine aus den Halteklammern lösen und alle Steckverbindungen vorsichtig abziehen. Einbau: Neue Platine in das Gehäuse einklicken und Steckverbindungen wiederherstellen. DIP-Schalter übertragen: Dokumentierte Einstellungen auf der neuen Platine setzen. Spannung einschalten: Reset-Taster betätigen, um DIP-Einstellungen zu bestätigen. Funktionsprüfung: Prüfgas (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen — Alarm muss ausgelöst werden. Retrofit-Maßnahmen (Widerstandswechsel) Beim Austausch einer alten Platine (Art. 5000596.0201) gegen die aktuelle Generation müssen zwingend Anpassungen an der Peripherie vorgenommen werden: Externe Geräte identifizieren: Alle angeschlossenen Handauslösetaster (HT) und Deckenrauchmelder (RM-N) erfassen. Alte Widerstände entfernen: 121-kΩ-Abschlusswiderstände aus diesen Geräten ausbauen. Neue Widerstände einsetzen: 43-kΩ-Abschlusswiderstand (im Lieferumfang) in das letzte Gerät der jeweiligen Linie einsetzen. Reset durchführen: Nach Einschalten der Spannung den Reset-Taster auf der Platine betätigen. Linienüberwachung prüfen: LED 2 (gelb) darf nicht blinken — blinkt sie, ist ein Widerstand falsch oder fehlt. Fehlercodes und LED-Diagnose Die Platine kommuniziert den Betriebsstatus über zwei LEDs. Die korrekte Interpretation ist entscheidend für die Fehlersuche: LEDZustandBedeutung LED 1 (Betrieb)Grün dauerhaftNormalbetrieb — System OK LED 1 (Betrieb)Rot dauerhaftAlarm ausgelöst (Rauch erkannt oder Handauslösung) LED 1 (Betrieb)Grün blinkendWartezustand — manueller Reset erforderlich (DIP 1 = ON) LED 2 (Service)Gelb blinkendWartung fällig, Verschmutzung oder Störung (Drahtbruch). Häufigste Ursache nach Platinentausch: falscher Widerstand 121 kΩ statt 43 kΩ in der Peripherie LED 2 (Service)Gelb dauerhaftAustauschfrist nach DIN 14677 erreicht — Platine muss erneuert werden LED 1 + LED 2Beide blinkendDIP-Schalter wurden verändert — Bestätigung durch Reset-Taster auf der Platine erforderlich DIP-Schalter Konfiguration Auf der Platine befinden sich 4 DIP-Schalter zur Anpassung an die baulichen Gegebenheiten. Änderungen werden erst nach Betätigung des Reset-Tasters übernommen. DIPFunktionOFF (Standard)ON 1Reset-VerhaltenAutomatisch: Anlage schaltet bei Rauchfreiheit selbstständig zurückManuell: Zwingend bei Freilauftürschließern (TS 99 FL) oder Fluchtwegsystemen. Reset per Taster nötig 2Topologie1 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3DeckenmelderOhne DeckenmelderMit Deckenmelder — nötig bei Sturzabstand > 1 m zwischen Sturzunterkante und Decke 4HandtasterOhne HandtasterMit Handtaster — vorgeschrieben bei Haftmagneten (EM 500) und Freilauftürschließern Technische Daten EigenschaftWert ProduktartAustausch-Rauchmeldeeinheit (Platine mit Messkammer) DetektionsprinzipOptisches Streulichtverfahren (Streulichtmelder) nach EN 54-7 Betriebsspannung24 V DC (intern versorgt über Netzteil der Feststellanlage) GesamtausgangsleistungMax. 9,8 W für angeschlossene Feststellvorrichtungen Abschlusswiderstand (aktuelle Generation)43 kΩ Abschlusswiderstand (Vorgänger)121 kΩ — muss bei Retrofit in Peripherie ersetzt werden SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C Relative FeuchteMax. 93 % (nicht kondensierend) Relais-SchaltspannungMax. 30 V DC Relais-SchaltstromMax. 2 A DC Relais-SchaltleistungMax. 60 W Nutzungsdauer Rauchmeldeeinheit8 Jahre (Pflichtaustausch nach DIN 14677) DIP-Schalter4 Stück (Reset-Verhalten, Topologie, Deckenmelder, Handtaster) NormenkonformitätEN 54-7, DIN 14677, DIN EN 1155, Bauartgenehmigung Z-6.500-2372 Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Weitere Zulassung DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN EN 54-25Bestandteile mit Funkverbindung DIN 14677 / DIN 14677-1Instandhaltung von Feststellanlagen (Wartungsintervalle, Pflichtaustausch) EN 14637Schlösser und Baubeschläge — Feststellanlagen für Drehflügeltüren CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung nach DIN 14677 Die Instandhaltung von Feststellanlagen ist sicherheitskritisch. Die DIN 14677 definiert drei Prüfstufen: IntervallDurchführungMaßnahmen MonatlichBetreiber (nach Einweisung)Funktionsprüfung: Rauchauslösung per Prüfgas, Türschließung kontrollieren, LED-Status prüfen VierteljährlichBetreiber (nach 12 fehlerfreien Monatsprüfungen)Wie monatlich — Intervall darf erst nach nachgewiesener Zuverlässigkeit verlängert werden JährlichFachkraft (Sachkundiger)Vollständige Inspektion, Prüfbuch-Eintrag, Sichtprüfung Messkammer, Funktionsprüfung aller Linien Alle 8 JahreFachkraftPflichtaustausch der Rauchmeldeeinheit (diese Platine) — gelbe Dauer-LED signalisiert Fälligkeit Prüfgas-Anwendung: Geeignetes Prüfaerosol (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen. Die Messkammer darf nicht geöffnet oder mit Druckluft ausgeblasen werden — bei starker Verschmutzung ist ein Austausch erforderlich. Abnahmeschild: Nach erfolgreicher Abnahmeprüfung ist ein Prüfschild (105 × 52 mm) an der Anlage anzubringen. Das Prüfbuch muss dauerhaft am Betriebsort vorgehalten werden. Kompatible Peripheriegeräte Die folgenden Geräte werden an die Platine angeschlossen und erweitern das Rauchmeldesystem: GerätArt.-Nr.AnschlussEinsatz RM-N Deckenrauchmelder64830900Kabelgebunden (DIP 3 = ON)Pflicht bei Sturzabstand > 1 m — 2 Stück pro Verpackung FM-AP Funkmodul57290001MKabelgebunden an PlatineFunkempfänger für kabellose RM-F und HT-F RM-F Funkrauchmelder57280011Funk (über FM-AP)Kabelloser Deckenmelder — ideal für Nachrüstung und Denkmalschutz HT-F Funkhandtaster57300011Funk (über FM-AP)Kabellose manuelle Auslösung (DIP 4 = ON) Hekatron ORS 142—KabelgebundenKompatibler Deckenrauchmelder (Fremdmelder) Hekatron TDS 247—KabelgebundenKompatibler Wärmemelder für spezielle Umgebungen Verwandte Ersatzteile & Pflichtdokumentation ErsatzteilArt.-Nr.Wann benötigt? Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (24 V DC Versorgung) — nur für aktuelle Baureihe Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel für zweiflügelige Schließfolgeregler Schraube zum Gleitstück9900064007200Befestigungsschraube für Gleitstück (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach DIBt-Zulassung Prüfbuch Feststellanlagen5372645532Pflichtdokumentation nach DIN 14677 — muss dauerhaft am Betriebsort vorgehalten werden Rauchschalterplatine vs. Netzteilplatine — welches Ersatzteil brauchen Sie? Jede Dorma Feststellanlage im Contur Design enthält zwei Platinen. Anhand der Symptome erkennen Sie, welche getauscht werden muss: Rauchschalterplatine (dieses Produkt)Netzteilplatine FunktionRaucherkennung (Streulichtmelder) + Steuerung der FeststellvorrichtungSpannungsversorgung 230 V AC → 24 V DC Typisches Symptom bei DefektGelbe LED blinkt oder leuchtet dauerhaft, Fehlalarm, keine RaucherkennungKeine LED-Anzeige, Feststellvorrichtung hält nicht, komplett tot PflichtaustauschAlle 8 Jahre (DIN 14677)Nur bei Defekt DIP-Schalter / KonfigurationJa — 4 DIP-Schalter auf dieser PlatineNein — keine Konfiguration nötig Widerstandswechsel nötig?Ja — 43 kΩ statt 121 kΩ bei RetrofitNein Art.-Nr.99000640013009900064001400 Tipp: Messen Sie die Ausgangsspannung am Netzteil: liefert es stabile 24 V DC, ist das Netzteil in Ordnung und die Rauchschalterplatine ist die Ursache. Keine Spannung → Netzteil tauschen. Häufig gestellte Fragen Warum blinkt die gelbe LED nach dem Einbau der neuen Platine?Dies deutet auf einen falschen Abschlusswiderstand hin. Die aktuelle Platinen-Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch die alten 121-kΩ-Widerstände verbaut sind, erkennt die Anlage dies als Leitungsfehler. Tauschen Sie die Widerstände und führen Sie einen Reset durch. Wann muss die Rauchschalterplatine ausgetauscht werden?Gemäß DIN 14677 nach 8 Jahren Betriebszeit. Die Anlage signalisiert den Zeitpunkt durch dauerhaftes Leuchten der gelben LED (LED 2). Unabhängig davon muss bei starker Verschmutzung der Messkammer vorzeitig getauscht werden. Was ist der Unterschied zwischen der alten und neuen Platine?Die neue Platine (erkennbar am weißen Gehäuseblock) nutzt eine 43-kΩ-Linienüberwachung. Die alte Platine (offene Bauweise, Art. 5000596.0201) nutzte 121 kΩ. Sie sind mechanisch kompatibel, erfordern aber den Tausch der Widerstände in der Peripherie. In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und G-EMR 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig). Wann sind zusätzliche Deckenrauchmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke mehr als 1 Meter beträgt — auch wenn nur auf einer Türseite. Dann müssen zwei RM-N an der Decke installiert und an die Platine angeschlossen werden (DIP 3 auf ON). Wie muss die Platine bei Freilauftürschließern konfiguriert werden?Bei TS 99 FL oder anderen Freilauftürschließern ist manueller Reset vorgeschrieben: DIP-Schalter 1 auf ON. Die Tür darf nach Alarmauslösung nicht automatisch wieder feststellen, sondern muss per Taster freigegeben werden. Was bedeuten gleichzeitig blinkende LEDs?LED 1 und LED 2 blinken gleichzeitig, wenn DIP-Schalter nach der Inbetriebnahme verändert wurden. Einmal kurz den Reset-Taster auf der Platine drücken — damit werden die neuen Einstellungen gespeichert. Was passiert bei Stromausfall?Die Feststellanlage arbeitet nach dem Ruhestromprinzip: Bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet und die Türen schließen sicher durch die Kraft der Türschließer (Fail-Safe-Prinzip). Die Brandschutzfunktion ist damit auch ohne Strom gewährleistet. Welches Prüfgas eignet sich für die Funktionsprüfung?Geeignetes Prüfaerosol wie Hekatron 918/5. Stoßweise aus 10–15 cm Entfernung in die Messkammer sprühen. Kein Druckluft-Ausblasen — das beschädigt die optische Kammer und verfälscht die Kalibrierung. Ist die Platine mit dem Dorma Funeo Funksystem kompatibel?Ja. Über das Funkmodul FM-AP können drahtlose Funk-Rauchmelder (RM-F) und Funk-Handtaster (HT-F) an die Platine angebunden werden. Besonders geeignet für Nachrüstungen und denkmalgeschützte Gebäude. Häufige Fragen zur Ersatzteil-Auswahl Brauche ich die Rauchschalterplatine oder eine komplette RMZ?Die Platine reicht aus, wenn Ihr Gehäuse (RMZ, G-EMR oder G-SR-EMR) mechanisch intakt ist und nur die Rauchmeldeeinheit getauscht werden muss — z. B. nach 8 Jahren oder bei defekter Detektion. Eine komplette RMZ benötigen Sie nur, wenn auch das Gehäuse, Netzteil oder die Anschlussklemmen beschädigt sind. Kann ein Elektriker den Tausch selbst durchführen?Ja, sofern er als Sachkundiger nach DIN 14677 eingewiesen ist. Der Tausch ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage — die Durchführung muss im Prüfbuch dokumentiert werden. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (kabelgebundener Deckenrauchmelder), ORS 155 F (Funkrauchmelder über FM 155 F), TDS 247 (Wärmemelder) und HAT 155 F (Funkhandtaster) sind mit der Platine kompatibel.

GEZE TS 5000 R – Feststellanlage mit integriertem RauchmelderKompakteste Feststellanlage: Rauchmelder + RSZ in der R-Gleitschiene | EN 2-6, 230V AC | Art.-Nr. 116300.027333M Kurz & Knapp: Der GEZE TS 5000 R ist die kompakteste Feststellanlage der TS 5000 Serie. Rauchmelder und Rauchschalterzentrale (RSZ) sind direkt in die R-Gleitschiene integriert – ein separates RSZ-Gehäuse entfällt. 230V AC Netzanschluss, elektromechanische Feststellung stufenlos von 80° bis 130°, EN 2-6. Für Feuer- und Rauchschutztüren zugelassen. GEZE TS 5000 R – Feststellanlage ohne separates RSZ-GehäuseDer GEZE TS 5000 R kombiniert den bewährten Gleitschientürschließer TS 5000 mit einer R-Gleitschiene, in der Rauchmelder und Rauchschalterzentrale vollständig integriert sind. Das Ergebnis ist die kompakteste Feststellanlage für einflügelige Feuer- und Rauchschutztüren bis 1400 mm Flügelbreite.Im Normalbetrieb hält die elektromechanische Feststellung die Tür im eingestellten Winkel (80°–130°) offen. Bei Raucherkennung löst die integrierte Rauchschalterzentrale die Feststellung aus – die Tür schließt selbsttätig. Die Feststellposition ist überfahrbar.Der 230V AC Netzanschluss vereinfacht die Elektroinstallation. Ein separates Netzteil oder eine 24V-Versorgung ist nicht erforderlich. Die Schließkraft ist stufenlos von EN 2 bis EN 6 einstellbar, alle Funktionen sind von vorn zugänglich.Lieferumfang:Türschließer GEZE TS 5000 komplettR-Gleitschiene mit integriertem Rauchmelder und elektromechanischer FeststellungMontageplatte für Türschließer Vorteile der GEZE TS 5000 R FeststellanlageKompakteste Feststellanlage: Rauchmelder und Rauchschalterzentrale vollständig in der R-Gleitschiene integriert – kein separates RSZ-Gehäuse, kein zusätzlicher Platzbedarf230V AC Netzanschluss: Direkter Anschluss an Netzspannung, kein separates Netzteil oder 24V-Versorgung erforderlichStufenlose Feststellung 80°–130°: Elektromechanische Feststellung auf exakten Punkt einstellbar, Feststellposition überfahrbarZusätzliche Rauchmelder anschließbar: Externe Rauchmelder (z.B. GC 152 Deckenmelder) nachrüstbarUniversell einsetzbar: Für rechts und links angeschlagene Türen ohne Umstellung verwendbarOptische Schließkraftanzeige: EN-Größe direkt am Schließer ablesbarRegulierbare Öffnungsdämpfung: Hydraulisch einstellbar, bremst stark aufgeworfene Türen ab Technische DatenSchließkraftEN 2-6 (stufenlos von vorn einstellbar)Betriebsspannung230 V ACFeststellbereich80°–130° (stufenlos, überfahrbar)Max. Öffnungswinkel180°Max. Flügelbreite1400 mmAbmessungen Schließkörper287 × 47 × 60 mmBauhöhe Gleitschiene30 mmEndschlagÜber Ventil (hydraulisch)ÖffnungsdämpfungHydraulisch einstellbar (regulierbar)MontageTürblattmontage Bandseite, mit MontageplatteEignungRechts und links angeschlagene Türen ohne UmstellungRauchmelderIn R-Gleitschiene integriert (mit Alarmschwellennachführung)RauchschalterzentraleIn R-Gleitschiene integriertOberflächeSilberfarbig (weitere Farben erhältlich)NormenDIN EN 1154, DIN EN 1155, DIN EN 14637 MontageartenMontageartBeschreibungZubehörTürblattmontage BandseiteStandardmontage: Schließer auf dem Türblatt, R-Gleitschiene am Rahmen. Mit Montageplatte (im Lieferumfang).Montageplatte (049185/068627)Kopfmontage BandseiteSchließer am Rahmen/Sturz, R-Gleitschiene auf dem Türblatt. Für schmale Rahmenprofile.Montageplatte R-Gleitschiene (123296)Hinweis: Bei Brandschutztüren ist die Verwendung der Montageplatte vorgeschrieben. EN-Klassen und TürblattbreitenEN-KlasseMax. TürblattbreiteBarrierefreiheitEN 2850 mm–EN 3950 mm–EN 41100 mmDIN 18040 (max. 1100 mm)EN 51250 mm–EN 61400 mm– MontagehinweiseStandardmontage: Türschließer auf dem Türblatt (Bandseite), R-Gleitschiene am TürrahmenMontageplatte bei Brandschutztüren vorgeschrieben (im Lieferumfang enthalten)R-Gleitschiene enthält integrierten Rauchmelder und Rauchschalterzentrale – kein separates Gehäuse an der Wand230V AC Netzanschluss an die R-Gleitschiene erforderlichSturzfutterwinkel (123324) bei fehlendem oder schmalem Sturz verwendenFeststellwinkel nach Montage stufenlos zwischen 80° und 130° einstellenAlle hydraulischen Funktionen (Schließkraft, Geschwindigkeit, Endschlag, Öffnungsdämpfung) von vorn einstellbarFür rechts und links angeschlagene Türen ohne Umstellung geeignet Normen & ZulassungenDIN EN 1154 – Türschließer mit kontrolliertem SchließablaufDIN EN 1155 – Elektrisch gesteuerte FeststellvorrichtungenDIN EN 14637 – Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenDIN 14677 – Instandhaltung von Feststellanlagen (jährliche Prüfung, Prüfbuch)CE-Kennzeichnung Häufig gestellte FragenWas unterscheidet den GEZE TS 5000 R von der E-Variante?Beim TS 5000 R sind Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert. Die E-Variante benötigt eine separate RSZ (z.B. RSZ 7) und einen separaten Rauchmelder. Der TS 5000 R arbeitet mit 230V AC, die E-Variante mit 24V DC.Kann die Feststellung des GEZE TS 5000 R überfahren werden?Ja. Die Feststellposition ist überfahrbar. Die Tür kann über den eingestellten Feststellwinkel hinaus geöffnet werden und kehrt in die Feststellposition zurück.Braucht der GEZE TS 5000 R ein separates RSZ-Gehäuse an der Wand?Nein. Das ist der entscheidende Vorteil: Die gesamte Rauchschalterzentrale ist in der R-Gleitschiene integriert. Kein zusätzliches Gehäuse, kein zusätzlicher Platzbedarf.Welche Wartung ist nach DIN 14677 vorgeschrieben?Monatliche Funktionsprüfung durch den Betreiber (Feststellanlage auslösen, Schließvorgang prüfen). Jährliche Fachprüfung durch autorisiertes Personal. Prüfbuch führen.Ist der GEZE TS 5000 R barrierefrei nach DIN 18040?Barrierefreiheit nach DIN 18040 ist mit dem TS 5000 bis zu einer Flügelbreite von 1100 mm möglich (EN 4). Die Feststellfunktion unterstützt die Barrierefreiheit, da die Tür im Normalbetrieb offen gehalten wird.In welchen Farben ist der GEZE TS 5000 R erhältlich?Silberfarbig (116300), Weiß RAL 9016 (116302), Edelstahl ähnlich (116303) und nach RAL (116304).Welche Montageplatte wird für den GEZE TS 5000 R benötigt?Die Montageplatte für den Türschließer (049185 silberfarbig / 068627 weiß) ist im Lieferumfang enthalten. Für die R-Gleitschiene bei Kopfmontage: Montageplatte 123296. Häufige Fragen zur Türschließer-AuswahlWarum den TS 5000 R statt TS 5000 E wählen?Der TS 5000 R hat Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert — kein separates RSZ-Gehäuse, keine externen Rauchmelder an Wand oder Decke nötig. Das spart Installationsaufwand und Platz. Betrieb mit 230V AC (Netzstecker), der TS 5000 E braucht 24V DC und externe Komponenten.Welcher Türschließer für Brandschutztüren die offen stehen sollen?Der TS 5000 R ist die kompakteste Lösung: Feststellanlage komplett in der Gleitschiene. Für noch höheren Komfort (Tür widerstandsfrei öffnen) den TS 5000 RFS mit Freilauffunktion wählen. Beide schließen im Brandfall selbstständig.Reicht der integrierte Rauchmelder oder brauche ich zusätzliche?Der integrierte Rauchmelder in der R-Gleitschiene reicht für die Türüberwachung. Zusätzliche externe Rauchmelder können angeschlossen werden, wenn der Rauch vor Erreichen der Tür erkannt werden soll — z.B. in langen Fluren.Welche EN-Klasse brauche ich für meine Tür?Der TS 5000 R deckt EN 2-6 ab (bis 1400 mm Flügelbreite). Die integrierte Feststellanlage beeinflusst die EN-Klasse nicht — identisches Leistungsspektrum wie der Standard-TS 5000.Wie wird der TS 5000 R mit Strom versorgt?230V AC Netzanschluss — einfach in die nächste Steckdose. Im Unterschied zum TS 5000 E (24V DC), der ein separates Netzteil oder eine RSZ mit Netzteil braucht.Wie oft muss die Feststellanlage TS 5000 R geprüft werden?Nach DIN 14677 alle 12 Monate durch eine befähigte Person. Geprüft werden: Rauchmelder-Auslösung, Schließvorgang, Feststellposition, Schließkraft und der 230V-Anschluss. Welcher TS 5000 für welchen Einsatz?Der TS 5000 R ist die kompakteste Feststellanlage: Rauchmelder und RSZ direkt in der Gleitschiene. Wie unterscheidet er sich von TS 5000 E und RFS? ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC) Ersatzteile für GEZE TS 5000 R Artikelnr.BezeichnungVerwendung 115782MGEZE E-FeststellungErsatz-Feststelleinheit für R-Gleitschiene 115005GEZE Gleitstein für R-GleitschieneVerschleißteil in der R-Gleitschiene 103555Raucherkennungsteil GEZE GC 151Ersatz-Rauchsensor für R-Gleitschiene 85392MGEZE Stromversorgungsteil RSZ 6Netzteil für Rauchschalterzentrale Passendes Zubehör Artikelnr.BezeichnungVerwendung 116300MGEZE R-GleitschieneKomplette Ersatz-Gleitschiene mit Rauchmelder + RSZ 123296GEZE Montageplatte für R-GleitschieneMontageplatte für Gleitschiene am Rahmen 049185MMontageplatte für GEZE TS 5000Montageplatte für Schließerkörper am Türblatt 139850GEZE GC 152 DeckenrauchmelderZusätzlicher externer Rauchmelder 163051GEZE Funkmodul GC 171Funk-Erweiterung für kabellose Rauchmelder 159656GEZE Funkrauchmelder GC 172Kabelloser externer Rauchmelder

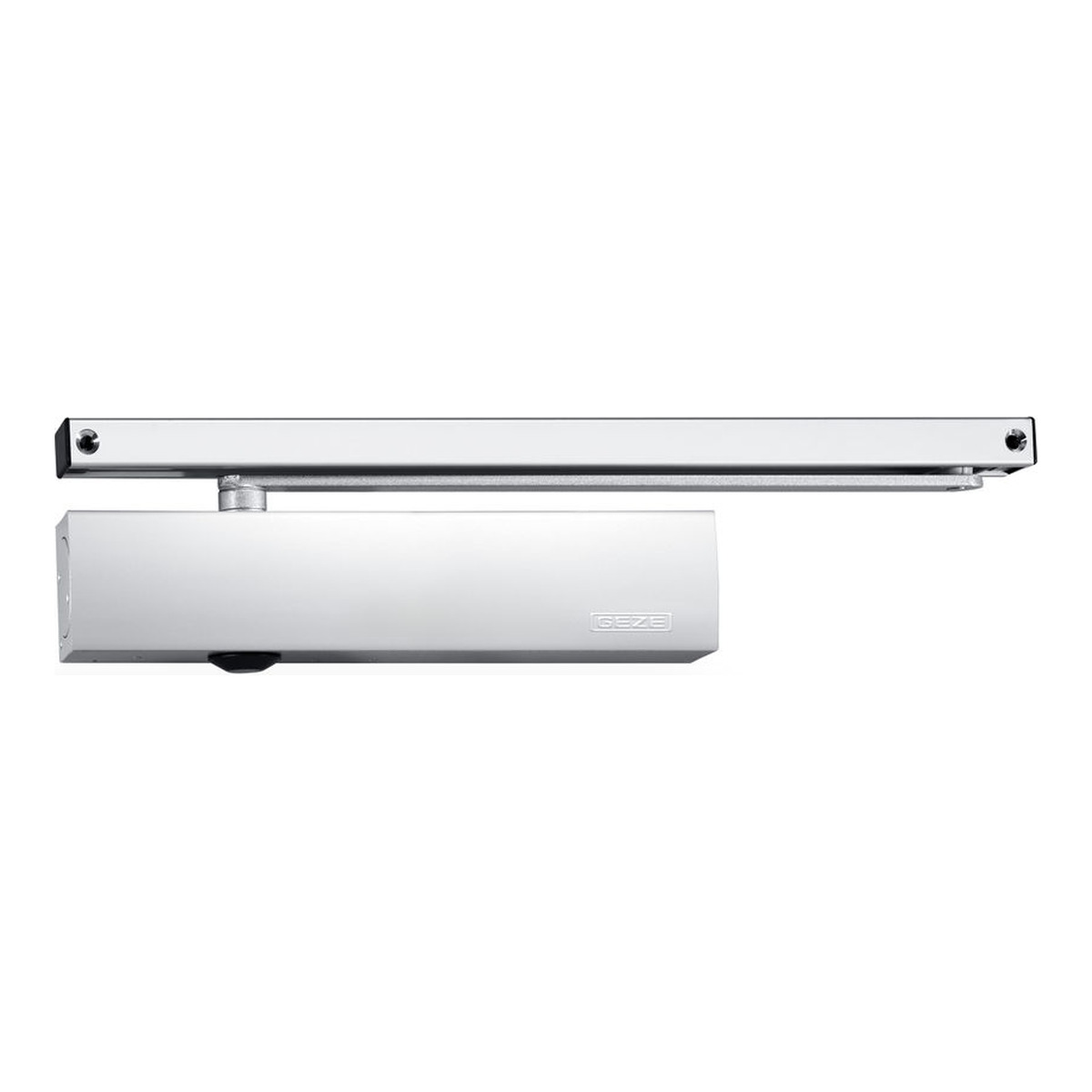

GEZE TS 5000 GleitschienentürschließerObenliegender Gleitschienentürschließer EN 2-6 für einflügelige Feuer- und Rauchschutztüren bis 1400 mm Flügelbreite Kurz & KnappStufenlos einstellbare Schließkraft EN 2-6Für Feuer- und Rauchschutztüren zugelassen (EN 1154)Flügelbreite bis 1400 mm, max. Öffnungswinkel 180°Hydraulischer Endschlag und ÖffnungsdämpfungFür rechts und links angeschlagene Türen ohne UmstellungAlle Funktionen von vorn einstellbar GEZE TS 5000 — Der vielseitige GleitschienentürschließerDer GEZE TS 5000 ist ein obenliegender Gleitschienentürschließer für einflügelige Türen mit einer Flügelbreite bis 1400 mm. Mit seiner stufenlos einstellbaren Schließkraft von EN 2 bis EN 6 deckt er ein breites Anwendungsspektrum ab — von leichten Innentüren bis zu schweren Brandschutztüren.Der Türschließer ist für die Montage an Feuer- und Rauchschutztüren zugelassen und erfüllt die Anforderungen nach DIN EN 1154. Durch den hydraulischen Endschlag wird die Tür kurz vor der Geschlossenlage beschleunigt, sodass sie sicher ins Schloss fällt. Die integrierte Öffnungsdämpfung bremst stark aufgeworfene Türen ab und schützt so die Tür und den angrenzenden Bereich.Ein wesentlicher Vorteil des GEZE TS 5000 ist seine universelle Einsetzbarkeit: Er kann ohne Umstellung für rechts und links angeschlagene Türen verwendet werden. Die optische Schließkraftanzeige ermöglicht eine einfache Kontrolle der eingestellten Schließkraft. Alle Funktionen — Schließkraft, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung — lassen sich von vorn einstellen, ohne den Schließer demontieren zu müssen. Vorteile des GEZE TS 5000Stufenlos einstellbare Schließkraft EN 2-6 — für Türen unterschiedlicher Breite und GewichtZugelassen für Feuer- und Rauchschutztüren — Brandschutz nach DIN EN 1154Universell einsetzbar — für rechts und links angeschlagene Türen ohne UmstellungHydraulischer Endschlag — beschleunigt die Tür kurz vor der GeschlossenlageIntegrierte Öffnungsdämpfung — bremst stark aufgeworfene Türen abOptische Schließkraftanzeige — einfache Kontrolle der EinstellungAlle Funktionen von vorn einstellbar — kein Demontieren notwendigMax. Öffnungswinkel 180° — volle Durchgangsbreite nutzbar Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Flügelbreite1400 mmBarrierefreiheit (DIN 18040)bis 1100 mm FlügelbreiteÖffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mmEndschlagHydraulisch, über Ventil einstellbarÖffnungsdämpfungHydraulisch einstellbarSchließkraftanzeigeOptische AnzeigeSchließkraftverstellungVon vornMontageartenTürblattmontage Bandseite, Kopfmontage BandgegenseiteTüranschlagRechts und links ohne UmstellungZulassungenFeuer- und Rauchschutztüren, DIN EN 1154LieferumfangTürschließer, Gleitschiene, Montageplatte Montagearten GEZE TS 5000MontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblattRahmen / SturzStandardmontage, Montageplatte im LieferumfangKopfmontage BandgegenseiteRahmen / SturzTürblattSchließer nicht sichtbar von der ÖffnungsseiteFür die Montage an Feuer- und Rauchschutztüren muss der Türschließer mit Montageplatte montiert werden. EN-Klassen und FlügelbreitenEN-KlasseMax. FlügelbreiteEmpfohlene AnwendungEN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmSchwere Innentüren, barrierefrei (DIN 18040)EN 51250 mmBreite Türen, BrandschutztürenEN 61400 mmSehr breite und schwere Türen MontagehinweiseDer GEZE TS 5000 wird in Normalmontage auf dem Türblatt (Bandseite) montiert. Die Gleitschiene wird am Rahmen oder Sturz befestigt. Eine Montageplatte ist im Lieferumfang enthalten.Bohrlehre GEZE (053134) verwenden für exakte PositionierungMontageplatte bei Brandschutztüren zwingend erforderlichSturzfutterwinkel (025657) bei unzureichender Sturztiefe verwendenSchließkraft nach Montage über optische Anzeige kontrollierenEndschlag und Schließgeschwindigkeit von vorn über Ventile einstellen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufFeuer- und Rauchschutztüren — zugelassen für T30, T60, T90 (mit Montageplatte)DIN 18040 — Barrierefreies Bauen (bis 1100 mm Flügelbreite)CE-Kennzeichnung — nach EN 1154 Häufig gestellte FragenFür welche Türbreiten ist der GEZE TS 5000 geeignet?Der GEZE TS 5000 ist für einflügelige Anschlagtüren mit einer Flügelbreite bis 1400 mm ausgelegt. Für barrierefreie Zugänge nach DIN 18040 ist er bis 1100 mm Flügelbreite einsetzbar.Ist der GEZE TS 5000 für Brandschutztüren zugelassen?Ja, der GEZE TS 5000 ist für die Montage an Feuer- und Rauchschutztüren (T30, T60, T90) zugelassen, wenn er mit Montageplatte montiert wird. Er erfüllt die Anforderungen nach DIN EN 1154.Kann der GEZE TS 5000 für links und rechts angeschlagene Türen verwendet werden?Ja, der GEZE TS 5000 ist universell einsetzbar und kann ohne Umstellung für rechts und links angeschlagene Türen verwendet werden.Welche Montagearten sind möglich?Normalmontage auf dem Türblatt (Bandseite) oder Kopfmontage auf der Bandgegenseite. Für beide Varianten wird eine Montageplatte mitgeliefert.Was ist der hydraulische Endschlag?Der hydraulische Endschlag beschleunigt die Tür kurz vor der Geschlossenlage, sodass die Tür sicher ins Schloss fällt. Die Funktion ist über ein Ventil von vorn einstellbar.Welches Zubehör ist mit dem GEZE TS 5000 kompatibel?Standard-Gleitschienen, höhenverstellbare Gleitschienen, T-Stop-Gleitschienen, mechanische Feststelleinheiten, Abdeckkappen, Montageplatten und Glasklemmschuhe für Ganzglastüren.Welche Gleitschienen-Varianten gibt es?Standard-Gleitschiene (068221), höhenverstellbare Gleitschiene (115191), T-Stop-Gleitschiene mit Türstopp-Funktion (102363) und vernietete Gleitschiene (069650). Alle in verschiedenen Farben erhältlich. Häufige Fragen zur Türschließer-AuswahlWelcher GEZE Türschließer eignet sich für Brandschutztüren?Alle GEZE TS 5000 Varianten sind nach EN 1154 für Feuer- und Rauchschutztüren zugelassen. Der TS 5000 als Standardmodell deckt mit EN 2-6 das breiteste Spektrum ab — von leichten Innentüren bis zu schweren Brandschutztüren mit 1400 mm Flügelbreite. Wenn die Tür im Normalzustand offen stehen soll, brauchen Sie eine Feststellanlage wie den TS 5000 E oder TS 5000 R.Welchen Türschließer brauche ich für barrierefreie Zugänge nach DIN 18040?Der Standard-TS 5000 erfüllt DIN 18040 bis 1100 mm Flügelbreite. Für breitere barrierefreie Türen empfiehlt sich der TS 5000 ECline (bis 1250 mm, mit Öffnungsunterstützung) oder der TS 5000 EFS/RFS mit Freilauffunktion — die Tür lässt sich dann nahezu widerstandsfrei öffnen.Welche EN-Klasse brauche ich für meine Tür?Die EN-Klasse richtet sich nach der Flügelbreite: EN 2 bis 850 mm, EN 3 bis 950 mm, EN 4 bis 1100 mm, EN 5 bis 1250 mm, EN 6 bis 1400 mm. Der TS 5000 deckt mit EN 2-6 alle Breiten ab und eignet sich für die meisten einflügeligen Türen.Was ist der Unterschied zwischen TS 5000, TS 5000 E und TS 5000 R?Der TS 5000 ist der mechanische Standardschließer. Der TS 5000 E ergänzt eine elektrische Feststellung in der Gleitschiene (24V DC) und braucht eine externe Rauchschalterzentrale. Der TS 5000 R hat Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert (230V AC) — die kompakteste Lösung für Feststellanlagen.Kann ich eine Feststellanlage nachrüsten?Ja. Beim TS 5000 können Sie durch Austausch der Gleitschiene gegen eine E-Gleitschiene oder R-Gleitschiene eine Feststellanlage nachrüsten. Die mechanische Feststelleinheit (Art. 017924) kann ohne elektrischen Anschluss ergänzt werden. Der Schließerkörper bleibt identisch.Wie oft muss ein Türschließer gewartet werden?Mechanische Türschließer wie der TS 5000 sollten jährlich kontrolliert werden — Schließkraft, Schließgeschwindigkeit und Endschlag prüfen. Bei Feststellanlagen auf Brandschutztüren schreibt DIN 14677 eine Prüfung alle 12 Monate durch eine befähigte Person vor. Welcher TS 5000 für welchen Einsatz?Der TS 5000 ist das Standardmodell der Serie — universell einsetzbar für einflügelige Türen bis 1400 mm. Die folgende Tabelle zeigt, wann eine Spezialvariante sinnvoll ist. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

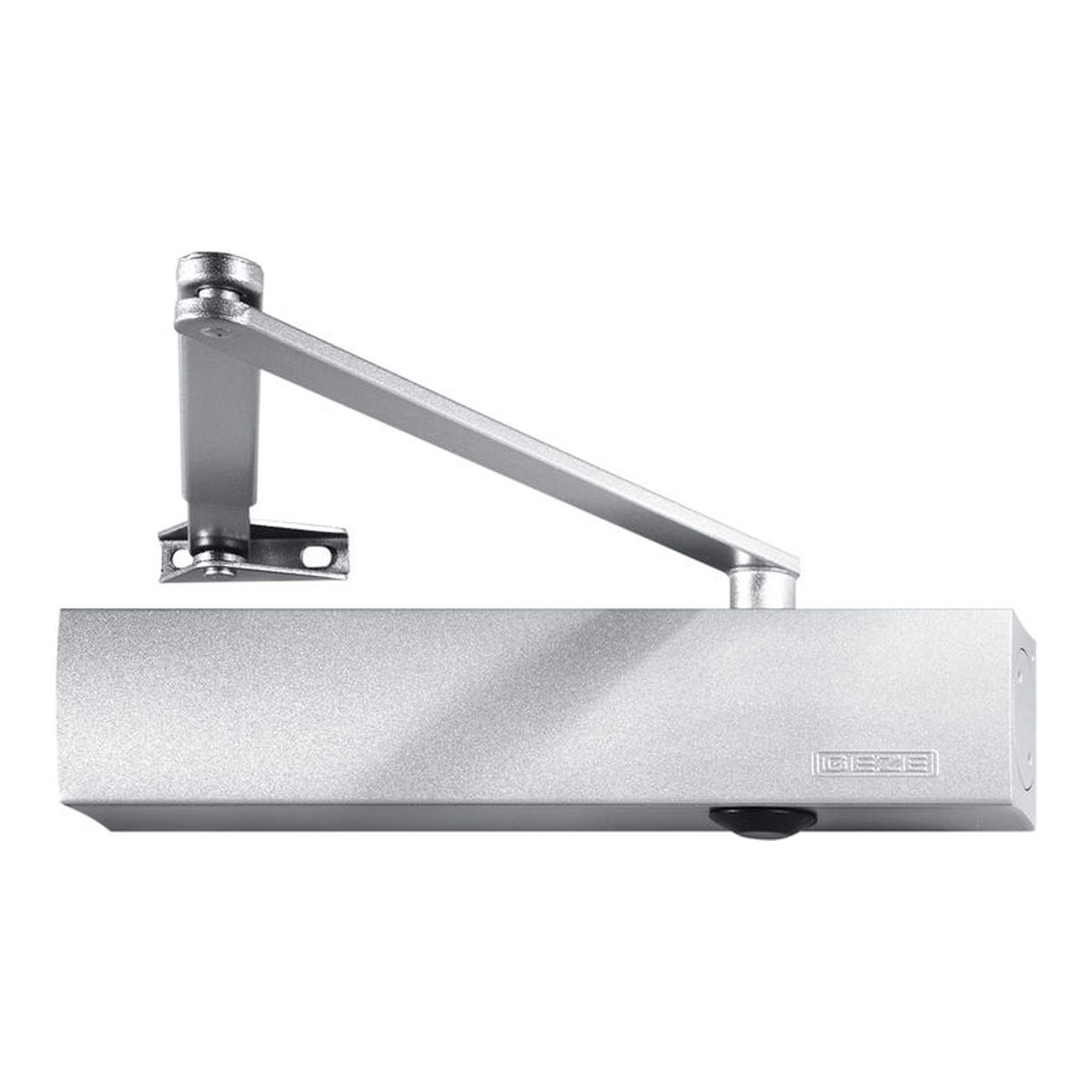

GEZE TS 4000 Türschließer mit Normalgestängefür die Montage an Feuer- und Rauchschutztüren,nach EN 1154 A, Größe 1-6von vorn einstellbare Schließkraft im Größenbereich 1-6,Schließgeschwindigkeit und Öffnungsdämpfung,mit optischer Größenanzeige,Standardmontage auf Türblatt/Bandseite,mit Montageplatte.Für AnschlagtürenFlügelbreite bis 1400 mm (Größe 1-6)Farbton: silberfarbigdunkelbronzeweiß RAL 9016Anwendungsbereich GEZE TS 4000:Für Anschlagtüren, Flügelbreite bis 1400 mmFür rechts und links angeschlagene Türen ohne Umstellung verwendbarFür Brandschutztüren (Türschließer mit Montageplatte)Standardmontage auf Türblatt Bandseite, Kopfmontage Bandgegenseite möglichEinsatz auf Türblatt Bandgegenseite in Parallelarmmontage möglichMontageart:Standardmontage auf Türblatt / Bandseite Farbe Artnr. Türschließer Artnr. Gestänge Artnr. Montageplatte silberfarbig 102789 102421 049185 dunkelbronze 102790 102422 052351 weiß RAL 9016 102791 102423 068627 Lieferumfang: - Obentürschließer GEZE TS 4000 - Gestänge- Montageplatte

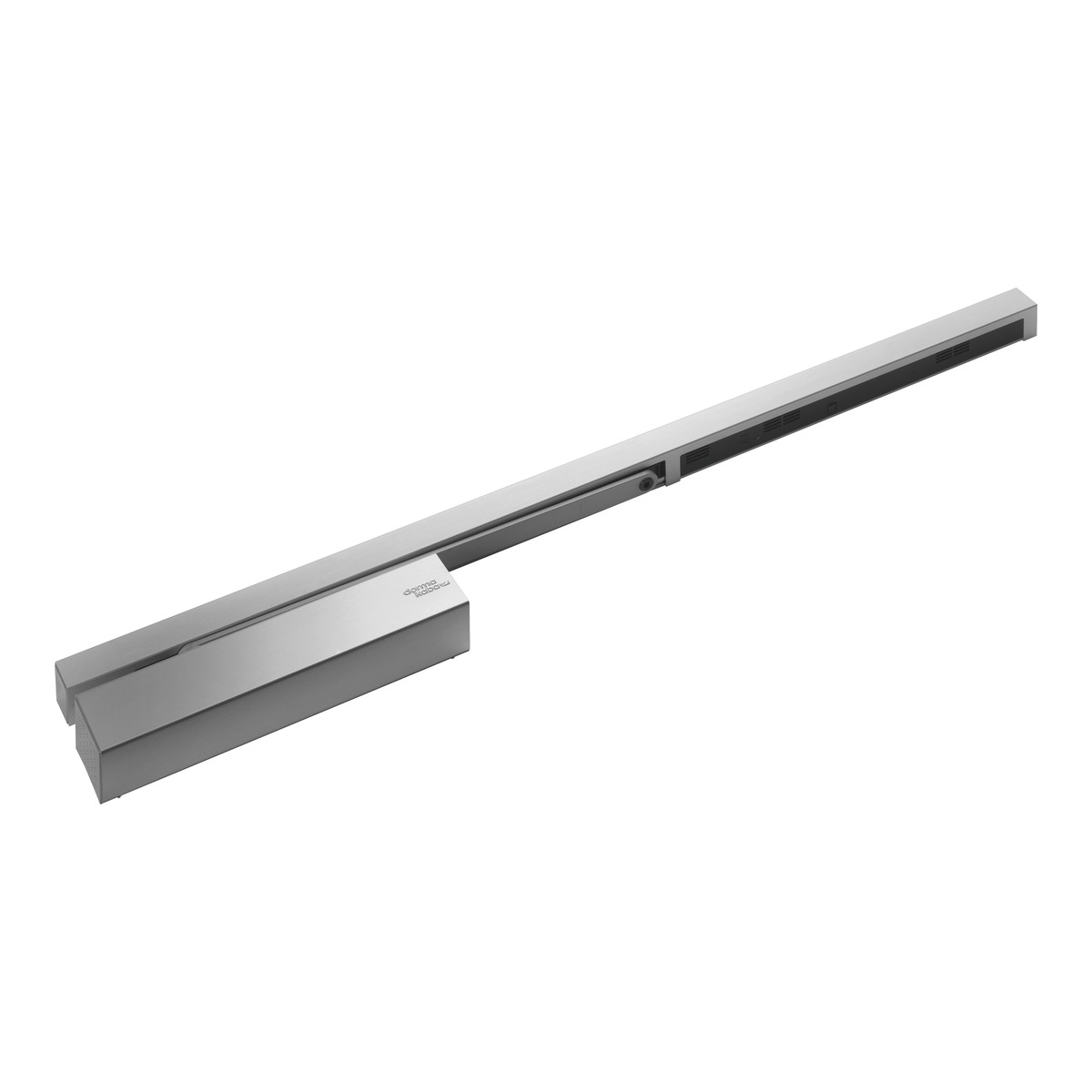

DORMA TS 93 EMR — Türschließer mit Feststellung und integriertem Rauchmelder Kurz & Knapp Komplettset: TS 93 B Türschließer EN 2–5 + G-EMR Gleitschiene mit Feststellung und Rauchmelder Eigenständige Feststellanlage — keine separate RMZ erforderlich Feststellpunkt 80°–140° stufenlos einstellbar, Türbreite bis 1.250 mm Easy-Open-Technologie: 40 % weniger Kraftaufwand (DIN 18040) Serienmäßig Schließverzögerung + Öffnungsdämpfung DIBt bauaufsichtlich zugelassen (Z-6.500-2372), CE-gekennzeichnet Produktbeschreibung Das DORMA TS 93 EMR ist ein Komplettset aus dem dormakaba TS 93 B Türschließer und der G-EMR 140° Gleitschiene mit elektromechanischer Feststellung und integriertem optischem Rauchmelder (EN 54-7). Das System hält Feuer- und Rauchschutztüren im eingestellten Winkel offen und schließt sie bei Raucherkennung, Störung, manueller Auslösung oder Stromausfall automatisch. Der Dorma TS 93 bietet Easy-Open-Technologie mit herzförmiger Nockenscheibe — 40 % weniger Kraftaufwand beim Öffnen. Serienmäßig sind Schließverzögerung und Öffnungsdämpfung integriert. Die universelle Montagekonsole mit Lochgruppensystem ermöglicht den Einsatz an DIN-L und DIN-R Türen. Als eigenständige Feststellanlage mit DIBt-Zulassung benötigt das System keine separate Rauchmeldezentrale. Optional können zusätzliche Deckenmelder RM-N oder über das Funkmodul FM-AP kabellose Melder angeschlossen werden. Vorteile & Besonderheiten Komplette Feststellanlage — Rauchmelder, Netzteil und EMF-Einheit in der Gleitschiene integriert Easy-Open-Technologie — herzförmige Nockenscheibe, 40 % weniger Kraftaufwand Serienmäßig Schließverzögerung + Öffnungsdämpfung Stufenlos einstellbar — Schließkraft EN 2–5, Feststellpunkt 80°–140°, Endschlag Contur Design — verdeckte Befestigung, höhenverstellbare Gleitschiene, Bauhöhe 30 mm Universal — DIN-L und DIN-R, Bandseite und Bandgegenseite Erweiterbar — Anschluss für Deckenmelder, Handtaster und Funkmodul FM-AP Barrierefreiheit — DIN 18040-1/-2, DIN SPEC 1104 Lieferumfang Türschließer Dorma TS 93, EN 2–5, mit Montagekonsole Gleitschiene G-EMR 140° mit Hebel und Gleitstück Integrierte elektromechanische Feststellung (80°–140°) Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Verkleidung mit Endkappen (Contur Design), Bauhöhe 30 mm Montagematerial und Befestigungsschrauben Technische Daten EigenschaftWert SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1.250 mm Öffnungswinkel max.180° (Normalmontage Bandseite) Feststellpunkt80°–140°, stufenlos einstellbar Anschlussspannung230 V AC +10% / -15%, 50 Hz Intern24 V DC (integriertes Netzteil) GesamtausgangsleistungMax. 9,8 W Leistungsaufnahme EMF1,4 W RauchmelderIntegriert, optisch (Streulichtprinzip nach EN 54-7) SchließverzögerungStufenlos über Ventil (120°–70°) ÖffnungsdämpfungSerienmäßig integriert SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C Gewicht TürschließerCa. 3,5 kg MontageBandseite oder Bandgegenseite, einflügelig AnschlagrichtungDIN-L und DIN-R (universell) DesignContur Design, Bauhöhe 30 mm FarbenSilberfarbig / Weiß / Edelstahl Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 14637Feststellanlagen für Drehflügeltüren DIN 14677Instandhaltung von Feststellanlagen DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine austauschen (Pflicht)Fachpersonal Dokumentation im Prüfbuch für Feststellanlagen (separat bestellen). Erweiterung mit zusätzlichen Meldern Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON): GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) Netzteilplatine G-EMR9900064001400Bei defektem Netzteil EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Schraube zum Gleitstück9900064007200Verschleißteil Zulassungsschild5661345532Pflicht nach Abnahme Prüfbuch5372645532Pflichtdokumentation Häufig gestellte Fragen Was enthält das Komplettset?Türschließer TS 93 B EN 2–5 und G-EMR 140° Gleitschiene mit EMF-Einheit, Rauchschalterplatine und Netzteilplatine. Verkleidung und Montagematerial inklusive. Brauche ich eine separate RMZ?Nein. Der Rauchmelder ist integriert — eigenständige Feststellanlage. Optional kann eine RMZ für zusätzliche externe Melder angeschlossen werden. Was ist der Unterschied zum TS 93 EMF?Das TS 93 EMF hat keinen Rauchmelder — es wird eine externe RMZ benötigt. Das TS 93 EMR ist die Komplettlösung mit integriertem Rauchmelder. Gibt es das für zweiflügelige Türen?Ja: TS 93 GSR-EMR 1 (Feststellung Standflügel) oder TS 93 GSR-EMR 2 (beide Flügel). Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine — Gehäuse und Netzteil bleiben erhalten. Wann sind zusätzliche Deckenmelder nötig?Wenn der Sturzabstand über 1 m beträgt. Dann zwei RM-N montieren (DIP 3 = ON). Kann das Funkmodul FM-AP angeschlossen werden?Ja. Das FM-AP wird direkt an die Platine angeschlossen — für kabellose RM-F und HT-F. Häufige Fragen zur Auswahl EMR oder EMF?EMR = integrierter Rauchmelder, eigenständige Feststellanlage. TS 93 EMF = nur Feststellung, braucht externe RMZ. Einflügelig oder zweiflügelig?TS 93 EMR für einflügelige Türen. Zweiflügelig: GSR-EMR 2 (beide Flügel) oder GSR-EMR 1 (nur Standflügel). TS 93 EMR oder TS 98 XEA EMR?TS 93 EMR: Contur Design, EN 2–5, bis 1.250 mm. TS 98 XEA EMR: Premium XEA Design, EN 1–6, bis 1.600 mm.

GEZE TS 5000 R-ISM FeststellanlageKomplette Feststellanlage für zweiflügelige Türen mit integriertem Rauchmelder (GEZE GC 151) und RSZ in der R-ISM-Gleitschiene, 230V AC, EN 2-6 Kurz & KnappKomplette Feststellanlage: Rauchmelder + Rauchschalterzentrale (RSZ) + Feststellung in R-ISM-Gleitschiene integriert230V AC / 50 Hz NetzanschlussMechanische Schließfolgeregelung (ISM) in Gleitschiene integriertEN 2-6, Bandabstand 1500–2800 mm (Überlänge 3200 mm)Min. Standflügelbreite 400 mm, min. Gangflügelbreite 875 mmFeststellbereich 80°–130°, beidseitigVarianten: beidseitig (R-ISM), Gangflügel (R-ISM/G), Standflügel (R-ISM/S), ohne Feststellung (R-ISM/0) GEZE TS 5000 R-ISM — Die komplette Feststellanlage für zweiflügelige TürenDer GEZE TS 5000 R-ISM ist eine komplette Feststellanlage für zweiflügelige Brandschutztüren. Alle Komponenten — Rauchmelder (Sturzrauchschalter GC 151), Rauchschalterzentrale (RSZ), elektrische Feststellung und mechanische Schließfolgeregelung — sind in der durchgehenden R-ISM-Gleitschiene (2740 × 55 × 30 mm) integriert. Es werden keine externen Rauchmelder oder RSZ benötigt.Das System arbeitet mit 230V AC / 50 Hz Netzanschluss. Die Feststellung hält die Tür beidseitig in einem Bereich von 80° bis 130° offen. Bei Rauchentwicklung erkennt der integrierte Rauchmelder den Brand und die RSZ löst die Feststellung aus. Die Tür schließt selbstständig mit korrekter Schließfolge — Standflügel vor Gangflügel.Im Vergleich zum E-ISM (24V DC, externe Komponenten) ist der R-ISM die kompakteste Lösung: eine Gleitschiene enthält alles. Zusätzlich bietet der R-ISM Komfortfunktionen wie Verschmutzungsanzeige, Alarmschwellennachführung und einen potenzialfreien Kontakt zur Abfrage der Offenhaltung. Vorteile des GEZE TS 5000 R-ISMAll-in-One-Lösung — Rauchmelder, RSZ, Feststellung und Schließfolgeregelung in einer GleitschieneKeine externen Komponenten — kein separater Rauchmelder, keine externe RSZVerschmutzungsanzeige — signalisiert Wartungsbedarf des RauchmeldersAlarmschwellennachführung — kompensiert schleichende Verschmutzung automatischPotenzialfreier Kontakt — zur Abfrage der Offenhaltung (z. B. Gebäudeleittechnik)Feststellbereich 80°–130° — beidseitig, flexibel einstellbarZugelassen nach EN 1154 und EN 1155 — Feuer- und Rauchschutztüren4 Feststellungs-Varianten — beidseitig, Gangflügel, Standflügel, ohne Feststellung Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Türblattbreite1400 mm pro FlügelBandabstand min.1500 mmBandabstand max.2800 mm (Überlänge 3200 mm)Standflügelbreite min.400 mmGangflügelbreite min.875 mmFeststellbereich80°–130° (beidseitig)Spannungsversorgung230V AC / 50 HzR-ISM-Gleitschiene (B × H × T)2740 × 55 × 30 mm (Überlänge: 3140 × 55 × 30 mm)Schließkörper (B × H × T)287 × 47 × 60 mm (2 Stück)SchließfolgeregelungMechanisch (ISM), in Gleitschiene integriertRauchmelderIn Gleitschiene integriertRSZIn Gleitschiene integriertVerschmutzungsanzeigeJaAlarmschwellennachführungJaPotenzialfreier KontaktJa (Abfrage Offenhaltung)ZulassungenDIN EN 1154, DIN EN 1155 Schließfolgeregelung und FeststellanlageDer TS 5000 R-ISM vereint drei Funktionen in einer Gleitschiene:Mechanische Schließfolgeregelung (ISM): Standflügel schließt vor GangflügelElektrische Feststellung: Hält Tür bei 80°–130° offenIntegrierter Rauchmelder + RSZ: Erkennt Rauch, löst Feststellung ausBei Brandalarm oder Stromausfall schließt die Tür mit korrekter Schließfolge. Alle drei Funktionen arbeiten zuverlässig zusammen — ohne externe Komponenten. Montagearten GEZE TS 5000 R-ISMMontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblätter (je 1 Schließer pro Flügel)Rahmen / Sturz (durchgehend)230V AC Anschluss an GleitschieneMontageplatte R-ISM (Art. 118690) bei Feuer- und Rauchschutztüren zwingend erforderlich. Normen & ZulassungenDIN EN 1154 — TürschließmittelDIN EN 1155 — Elektrisch gesteuerte FeststellvorrichtungenDIN EN 1158 — Koordinierungseinrichtungen (Schließfolgeregelung)DIN 14677 — Instandhaltung von Feststellanlagen (jährliche Prüfung)DIN EN 14637 — Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenFeuer- und Rauchschutztüren — zugelassen für T30, T60, T90 Integrierte FeststellanlageDie R-ISM-Gleitschiene enthält eine vollständige Feststellanlage:FunktionDetailsRauchmelderIn Gleitschiene integriert, beidseitig wirkendRauchschalterzentrale (RSZ)In Gleitschiene integriertFeststellungElektromagnetisch, Feststellbereich 80°–130°AuslösungRauch, Stromausfall, Handtaster (optional)VerschmutzungsanzeigeLED-Anzeige bei WartungsbedarfAlarmschwellennachführungAutomatische Kompensation schleichender VerschmutzungPotenzialfreier KontaktZur Abfrage der Offenhaltung4 Gleitschienen-Varianten:R-ISM: Feststellung beidseitig (Gang- und Standflügel)R-ISM/G: Feststellung nur am GangflügelR-ISM/S: Feststellung nur am StandflügelR-ISM/0: Rauchmelder + RSZ, aber ohne Feststellung (nur Überwachung + Schließfolgeregelung) Elektrischer AnschlussParameterWertSpannungsversorgung230V AC / 50 Hz (Netzanschluss)AnschlussDirekt an R-ISM-GleitschieneExterne KomponentenKeine erforderlich (alles integriert)SicherheitsprinzipFail-Safe (stromlos = geschlossen)Optionaler HandtasterZum manuellen Auslösen der FeststellungPotenzialfreier KontaktZur Einbindung in GebäudeleittechnikDer 230V AC Anschluss muss durch eine Elektrofachkraft erfolgen. BrandschutzDer TS 5000 R-ISM ist eine bauaufsichtlich zugelassene Feststellanlage für Feuer- und Rauchschutztüren. Der integrierte Rauchmelder überwacht beidseitig den Türbereich. Bei Rauchentwicklung löst die RSZ die Feststellung aus und die Tür schließt mit korrekter Schließfolge.DIN 14677: Jährliche Prüfung durch befähigte Person (Pflicht)DIN EN 14637: Anforderungen an Feststellanlagen für Feuer-/RauchschutztürenFunktionstest: Regelmäßig (Empfehlung: monatlich) mit Prüfgas oder AuslösetasteVerschmutzungsanzeige: Warnt rechtzeitig vor Einschränkung der Rauchmelder-Empfindlichkeit KompatibilitätSchließer: 2x GEZE TS 5000 (Art. 027333) — identisch zu ISM und E-ISMMontageplatte: Art. 118690 (R-ISM-spezifisch, nicht identisch mit ISM/E-ISM)Nachrüstung: Von ISM auf R-ISM durch Gleitschienen-Tausch + 230V AnschlussHandtaster: Optional anschließbar zum manuellen AuslösenGebäudeleittechnik: Potenzialfreier Kontakt für Statusabfrage Häufig gestellte FragenWas ist der Unterschied zwischen R-ISM und E-ISM?R-ISM hat Rauchmelder und RSZ in der Gleitschiene integriert (230V AC, All-in-One). E-ISM braucht externe RSZ + Rauchmelder (24V DC). R-ISM ist kompakter, E-ISM flexibler bei der Rauchmelder-Platzierung.Brauche ich bei R-ISM noch zusätzliche Rauchmelder?Nein, der Rauchmelder ist in der R-ISM-Gleitschiene integriert und überwacht den Türbereich beidseitig. Zusätzliche Rauchmelder im Raum sind unabhängig von der Feststellanlage.Was bedeutet R-ISM/0 (ohne Feststellung)?Die R-ISM/0-Gleitschiene enthält Rauchmelder, RSZ und Schließfolgeregelung, aber keine Feststellfunktion. Die Tür wird also nicht offen gehalten, aber der Rauchmelder überwacht den Bereich und kann Alarm an die Gebäudeleittechnik melden.Welchen Bandabstand brauche ich mindestens?Mindestens 1500 mm (mehr als bei ISM mit 1500 mm, weil der integrierte Rauchmelder Platz braucht). Maximum: 2800 mm, mit Überlängen-Gleitschiene 3200 mm.Warum ist die min. Gangflügelbreite 875 mm?Der integrierte Rauchmelder und die RSZ benötigen eine Mindestbreite am Gangflügel von 875 mm, damit alle Komponenten in der Gleitschiene Platz haben.Kann ich von ISM auf R-ISM nachrüsten?Ja. Die Schließer (2x TS 5000) bleiben identisch. Sie tauschen die ISM-Gleitschiene gegen eine R-ISM-Gleitschiene und verlegen einen 230V AC Anschluss. Die Montageplatte ist R-ISM-spezifisch (Art. 118690).Wie oft muss die R-ISM-Feststellanlage geprüft werden?Nach DIN 14677 jährlich durch eine befähigte Person. Zusätzlich empfiehlt sich ein monatlicher Funktionstest. Die Verschmutzungsanzeige signalisiert Wartungsbedarf des Rauchmelders. Häufige Fragen zur Auswahl zweiflügeliger TürschließerR-ISM oder E-ISM — welche Feststellanlage?R-ISM: All-in-One (230V AC), kein externes Zubehör, kompakteste Lösung. E-ISM: 24V DC, externe RSZ + Rauchmelder, flexibler bei Rauchmelder-Platzierung. R-ISM ist die erste Wahl, wenn Einfachheit und kompakte Montage wichtig sind.Brauche ich eine Feststellanlage?Nur wenn die Brandschutztür im Normalbetrieb offen stehen soll. Ohne Offenhaltung reicht ein ISM (mechanisch) oder ISM mit mechanischer Feststelleinheit (118437).Welche Variante für welchen Einsatz?R-ISM (beidseitig) = Standard für offen stehende Brandschutztüren. R-ISM/G = nur Gangflügel offen. R-ISM/S = nur Standflügel offen. R-ISM/0 = Rauchüberwachung ohne Offenhaltung.Kann ich den R-ISM mit Panikfunktion kombinieren?Für Bandgegenseite gibt es die R-ISM-Gleitschiene BG VP (Art. 133711) mit Vollpanikfunktion. Auf der Bandseite ist die Panikfunktion nicht verfügbar.Welche Normen gelten?EN 1154 (Türschließer), EN 1155 (Feststellvorrichtung), EN 1158 (Schließfolge), DIN 14677 (Prüfpflicht jährlich), DIN EN 14637 (Feststellanlagen).Wartungsintervalle?DIN 14677: jährlich (Pflicht). Monatlicher Funktionstest empfohlen. Verschmutzungsanzeige beachten. Alarmschwellennachführung arbeitet automatisch, aber bei Ansprechen der Verschmutzungsanzeige Rauchmelder reinigen.

GEZE TS 5000 IS für zweiflügelige Türen mit integrierter Schließfolgeregelung   Ersatztürschließer für den Gangflügel der alten GEZE Feststellanlage TS 5000 IS (old) für die Montage an Feuer- und Rauchschutztüren, nach EN 1158, Größe 2 - 6, mit integrierter mechanischer Schließfolgeregelung, von vorn einstellbare Schließkraft EN Größe 2-6, Schließgeschwindigkeit und Endschlag, mit von vorne regulierbarer Öffnungsdämpfung mit optischer Größenanzeige, Normalmontage auf Türblatt/Bandseitemit Montageplatte Farbton: silberfarbig (GEZE Id. Nr. 027320)weiß (GEZE Id. Nr. 027322)Lieferumfang:Türschließer GEZE TS 5000 IS

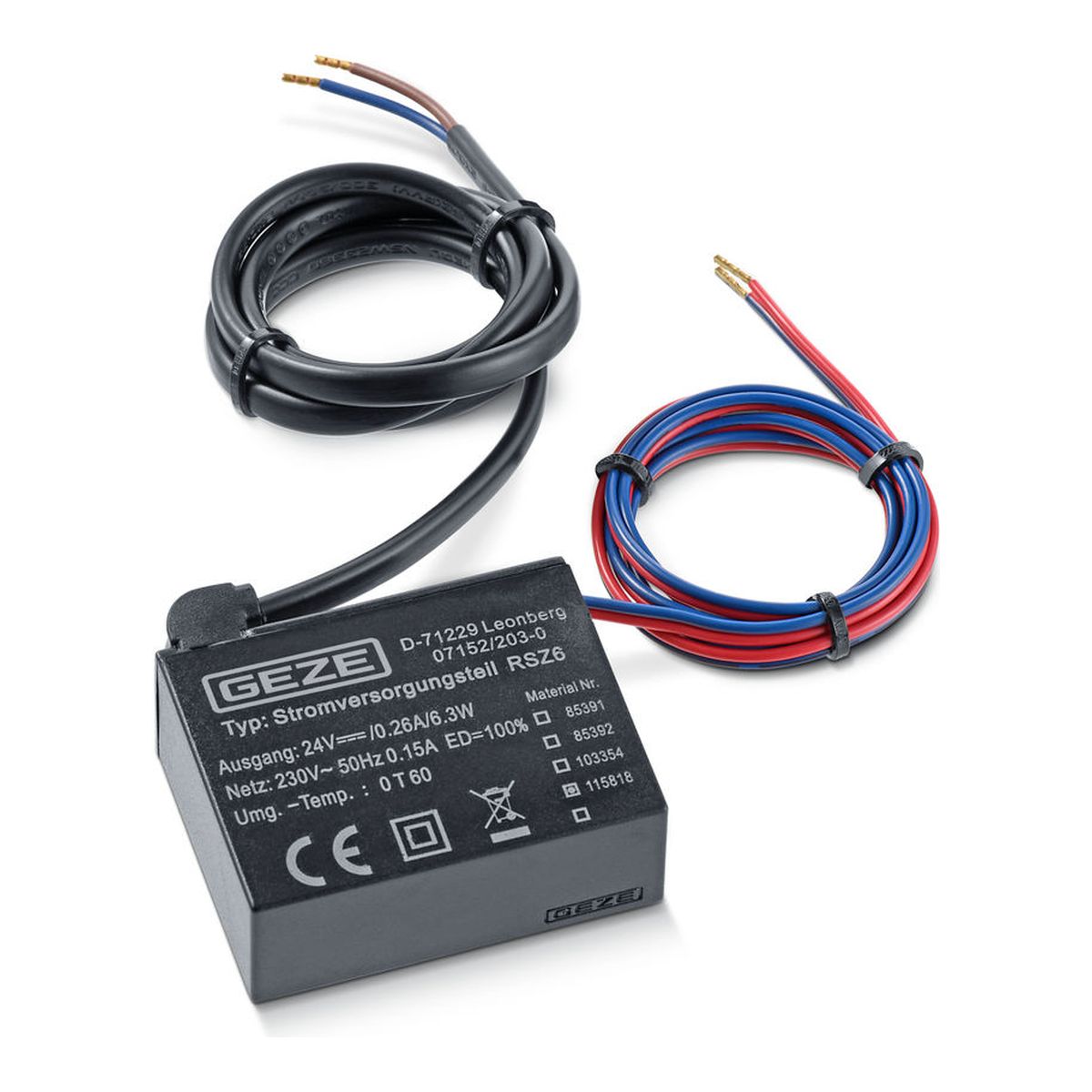

GEZE Stromversorgungsteil RSZ6 (Netzteil)   passend zu:GEZE RSZ 6GEZE TS 5000 RDas Stomversorgungsteil RSZ6 gibt es es in verschiedenen Ausführungen: Materialnummer Neu Unterscheidungsmerkmal Bemerkung 85391  Kabellänge  Nicht mehr verfügbar (Ersatz 85392) 85392 204399 Baujahr bis 2008   103354  Kabellänge und Baujahr  Nicht mehr verfügbar 115818  Baujahr ab 2008

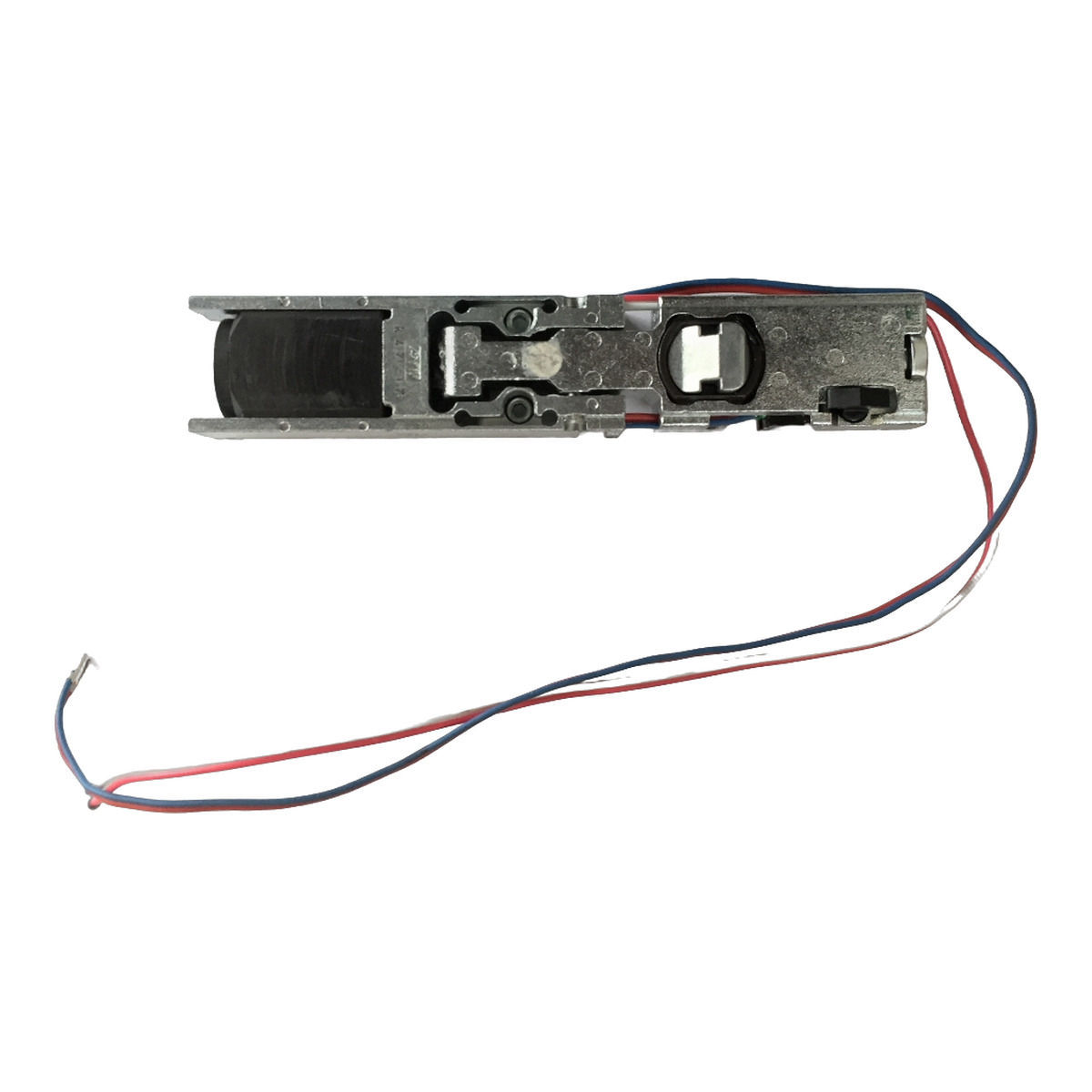

GEZE E-Feststellung elektromagnetische Feststellung für GEZE Feststellanlagen Elektromechanische Feststelleinheit  Bestellangaben:  Bezeichnung  Bestellnummer/Id.Nr. Anschlusskabel Passend zu GEZE E-Feststellung (Derzeit nicht lieferbar)  115782 2-adrig GEZE TS 5000 RGEZE TS 5000 E-ISM GangflügelGEZE TS 5000 R-ISM Gangflügel  GEZE E-Feststellung mit Microschalter  115783 4-adrig GEZE TS 5000 E-ISM StandflügelGEZE TS 5000 R-ISM Standflügel   elektromechanische feststelleinheit

Geze Gleitstein für R-Gleitschiene Bestellangaben:  Bezeichnung  Bestellnummer  Gleitstein für GEZE TS 5000 E  115005  Gleitstein für GEZE TS 5000 R  115005  Gleitstein für GEZE TS 5000 RFS  115005  Gleitstein für GEZE TS 5000 ISM (30mm  neu)  115005  Gleitstein für GEZE TS 5000 R-ISM (30mm  neu)  115005  Gleitstein für GEZE TS 5000 ECline  115005

Hekatron FSZ Basis — Feststellanlagen-Zentrale für bis zu 12 RauchschalterKurz & KnappMeistverwendete Hekatron-Zentrale — All-in-one: Stromversorgung, Steuerung, integrierter Handauslösetaster (50 × 50 mm), Alarmspeicher und ResettasterBis 12 Rauchschalter (DIBt), 400 mA Ausgangsstrom, 1- oder 2-Stich-Betrieb per DIP-SchalterFail-Safe-Prinzip: Kein Akku — bei Netzausfall wird der Haftmagnet stromlos, die Tür schließt selbsttätigDIBt-Bauartgenehmigung Z-6.500-2427 (aBG), abZ Z-6.510-2402, VdS G 213091, EN 14637 (3-5-1/2/4-1-1-3)ProduktbeschreibungDie Hekatron FSZ Basis ist die meistverwendete Feststellanlagen-Zentrale von Hekatron. Sie vereint Stromversorgung (230 V AC → 24 V DC), Steuerung, integrierten Handauslösetaster, Alarmspeicher und Resettaster in einem kompakten Gehäuse (146 × 146 × 60,5 mm). Die Zentrale steuert Feststellanlagen an Brandschutztüren und -toren und verarbeitet Signale von bis zu 12 Rauchschaltern (nach DIBt).Die FSZ Basis arbeitet nach dem Fail-Safe-Prinzip: Sie besitzt keine Notstromversorgung. Bei Netzausfall wird der Haftmagnet-Ausgang (THM) stromlos — die Tür schließt selbsttätig durch den Türschließer. Dieses Verhalten ist brandschutztechnisch gewollt und gewährleistet, dass Brandschutzabschlüsse im Störungsfall immer geschlossen sind.Die Zentrale bietet drei DIP-Schalter zur Konfiguration: DIP 1 aktiviert die Leitungsüberwachung nach EN 14637, DIP 2 schaltet zwischen 1-Stich- und 2-Stich-Betrieb um, DIP 3 aktiviert den Alarmspeicher (bei Freilauftürschließern immer erforderlich). Drei LEDs (grün, rot, orange) zeigen Betriebszustand, Alarm und Störungen an — mit differenzierten Blinkmustern zur Fehlerdiagnose vor Ort.Die FSZ Basis ist als Festanschluss-Variante und als Variante mit 1,5 m Schutzkontaktstecker (FSZ Basis 230V) erhältlich.Komplette Feststellanlage mit FSZ BasisEine vollständige Feststellanlage mit der FSZ Basis besteht aus folgenden Komponenten:FunktionKomponenteHinweisSteuerung & StromversorgungFSZ BasisInkl. HAT, Reset, AlarmspeicherDetektionORS 142 + Sockel 143Bis 12 Stück (DIBt), 8 Jahre TauschzyklusFeststellungTHM (z. B. THM 439/335) + ASS (z. B. ASS 65)Haftmagnet + AnkerplatteManuelle AuslösungIntegriert (50 × 50 mm) oder ext. HAT 02Pflicht nach DIBtDokumentationPrüfbuch + AbnahmeschildAufbewahrungspflicht beim BetreiberKapazität und StrombudgetParameterOhne LÜ (DIBt)1-Stich mit LÜ (DIBt)2-Stich mit LÜ (DIBt)1-Stich EN 146372-Stich EN 14637Max. Melder121212 pro Stich (frei verteilbar)69 gesamt, max. 6 pro StichParameterWertMax. Haftmagnete1 (THM-Ausgang)Ausgangsstrom gesamt400 mAMax. Leitungslänge mit LÜ (THM)35 mMax. Leitungslänge mit LÜ (Melder)75 mMax. Leitungslänge ohne LÜ200 mStrombudget-Beispiel3 × ORS 142 (je 22 mA = 66 mA) + 2 × THM 425 (je 63 mA = 126 mA) = 192 mA von 400 mA — 52 % Auslastung.Funktionsbeschreibung — SignalwegDie FSZ Basis verarbeitet Signale in folgender Reihenfolge:Detektion: Ein angeschlossener Rauchschalter (z. B. ORS 142) erkennt Rauch und sendet ein Signal über die Melderleitung an die Zentrale.Verarbeitung: Die FSZ Basis wertet das Signal aus. Bei aktivem Alarmspeicher (DIP 3 = ON) bleibt der Alarmzustand bis zum manuellen Reset gespeichert.Auslösung: Der THM-Ausgang wird stromlos geschaltet. Der Haftmagnet gibt die Tür frei.Schließung: Der Türschließer drückt die Tür in die geschlossene Position (mechanisch, keine Energie nötig).Anzeige: Die rote LED zeigt den Alarmzustand an. Das potentialfreie Relais schaltet (Weiterleitung an GLT oder Signalleuchte möglich).Reset: Nach Beseitigung der Brandursache: Resettaster an der Zentrale oder externer Reset-Eingang betätigen.Manuelle Auslösung: Jederzeit über den integrierten Handauslösetaster (50 × 50 mm, Einschubstreifen: „Tür/Tor schließen“) oder einen externen HAT 02.Technische DatenEigenschaftWertEingangsspannung230 V ACNennstromaufnahme80 mALeistungsaufnahme18,4 VANennfrequenz50/60 HzAusgangsspannung24 V DCAusgangsstrom400 mALeistungsabgabe9,6 WRestwelligkeit200 mVssRelaisausgang1 Wechsler potentialfrei, max. 250 V AC / 30 V DC, max. 5 ASchutzartIP30 (Rückseite) / IP65 (mit Kabelverschraubung)SchutzklasseII mit FunktionserdungTemperaturbereich Betrieb-10 bis +50 °CTemperaturbereich Lagerung-10 bis +60 °CLuftfeuchtigkeit10–95 % (≤ 34 °C), max. 35 g/m³ (> 34 °C)Abmessungen (B × H × T)146 × 146 × 60,5 mmGewicht420 gGehäuseABS/PC weiß (RAL 9003)NetzteilPrimärgetaktetes Schaltnetzteil, kurzschlussfest, stabilisiertLED-DiagnoseDie FSZ Basis verfügt über drei LEDs (grün, rot, orange). Die Blinkfrequenz zeigt die Ursache an:LEDMusterBedeutungMaßnahmeGrünDauerleuchtenNormalbetriebKeineGrünAusNetzausfall oder AnschlussfehlerNetzversorgung prüfen, Anschluss prüfenRotDauerleuchtenAlarm — Rauchschalter hat ausgelöstBrandursache klären, Reset nach EntwarnungRot1 × BlinkenAlarm — interner Handauslösetaster betätigtReset nach EntwarnungRot2 × BlinkenAlarm — externer HAT oder AM 142 FehlerExternen HAT / AM 142 prüfenRot6 × BlinkenStörung FolientastaturZentrale austauschenOrangeDauerleuchtenInterne StörungZentrale austauschenOrange2 × BlinkenStörung RauchschalterstichMelderleitung und Melder prüfenOrange3 × BlinkenStörung HAT-SchleifeHAT-Anschluss und Leitung prüfenOrange4 × BlinkenÜbertemperaturUmgebungstemperatur prüfen, Belüftung sicherstellenOrange5 × BlinkenStörung Haftmagnet-SchleifeTHM-Anschluss und Leitung prüfenOrange6 × BlinkenStörung FolientastaturZentrale austauschenOrange9 × BlinkenAusgangsstrom überschrittenVerbraucher reduzieren, Strombudget prüfenOrange10 × BlinkenKurzschluss 24 VVerdrahtung prüfen, Kurzschluss beseitigenKlemmenplanKlemmenblockKlemmenFunktionLeiterquerschnitt1 — StromnetzL, N, PE230 V AC Netzanschluss0,25–2,5 mm²2 — RelaisausgangNO, Common, NCPotentialfreier Wechsler (max. 250 V AC / 5 A)0,25–2,5 mm²3 — Brandmelder+24V, GND, ORSRauchschalter-Stich(e)0,25–1,5 mm²4 — StützpunktK, B2-Stich-Verbindung (nur bei DIP 2 = ON)0,25–1,5 mm²5 — HaftmagnetTHM+, THM-Haftmagnet-Ausgang (24 V DC, mit Freilaufdiode und Funktionsüberwachung)0,25–1,5 mm²6 — HAT/Reset+24V, HAT, RESET, GNDExterner Handauslösetaster und externer Reset0,25–1,5 mm²DIP-SchalterDIPONOFFDIP 1Leitungsüberwachung aktiv (EN 14637)Ohne LeitungsüberwachungDIP 22-Stich-Betrieb (nur wenn DIP 1 = ON)1-Stich-BetriebDIP 3Alarmspeicher aktiv (bei Freilauftürschließern: immer ON)Alarmspeicher inaktivVergleich Hekatron ZentralenEigenschaftRSZ kompaktFSZ KompaktFSZ BasisFSZ ProTypRauchschaltzentraleFSA-Zentrale kompaktFSA-Zentrale StandardFSA-Zentrale TopIntegrierter RauchschalterJa (ORS 142 W-RSZ)NeinNeinNeinIntegrierter HATNeinNeinJa (50 × 50 mm)JaAusgangsstrom435 mA460 mA400 mA900 mAMax. Melder (DIBt)+ externe61220–24Max. Melder (EN 14637)—66–912Stiche1 oder 211 oder 21 oder 2Relaisausgänge1112HupeNeinNeinNeinJa (65 dB(A))ESM Pro kompatibelNeinNeinNeinJaExt. Alarmeingang BMZ/GLTNeinNeinNeinJaStille SchließungNeinNeinNeinJaDIP-Schalter——36NotstromversorgungNein (Fail-Safe)Nein (Fail-Safe)Nein (Fail-Safe)Optional (ESM Pro)DIBtZ-6.500-2393Z-6.500-2394Z-6.500-2427Z-6.500-2359MontageParameterWertMontagehöhe Unterkante1,4 m (+0,2 / -0,4 m)Max. Abstand zum Melder2,3 mLochabstand128 × 128 mmMontageartenAufputz Wand/Decke, Schaltschrank (Adapter), Hutschiene 35 mm (Adapter)KabeleinführungRückseite: IP30 (offene Einführung). Oben/unten: IP65 mit 3 × M16 + 1 × M20 Kabelverschraubungen (im Lieferumfang).KabeltypenAnschlussKabeltypNetz (230 V AC)NYM 3 × 1,5–2,5 mm²Fernmeldeleitung (Melder, HAT, THM)JY(ST)Y 2 × 2 × 0,6/0,8 mmKompatible Komponenten — RauchschalterKomponenteHinweisORS 142Standard-Rauchschalter (auf Sockel 143)ORS 142 WWandmontageORS 142 W ATWandmontage, erhöhte TemperaturbeständigkeitORS 142 AT RetroFitNachrüstung auf vorhandenen SockelTDS 247Thermoschalter (nicht in Flucht-/Rettungswegen)ORS 155 FFunk-Rauchschalter (über FM 155 F Funkmodul)Haftmagnete und FeststellvorrichtungenKomponenteHinweisTHM 413TürhaftmagnetTHM 425TürhaftmagnetTHM 439 (185/335/485)Türhaftmagnet, verschiedene AusführungenAFS 55 / AFS 65 / AFS 75Feststellvorrichtungen (Magnete)ZubehörKomponenteFunktionAM 142AlarmmodulHAT 02Externer HandauslösetasterTSG 100Torsignalgeber (MVV TB 2019)ROLP SBSignalgeberSP 205SireneRZA 142Relais-ZusatzadapterNormen und ZulassungenNorm / ZulassungNummerInhaltDIBt Bauartgenehmigung (aBG)Z-6.500-2427Autarke FeststellanlageDIBt abZZ-6.510-2402ZusatzzulassungVdSG 213091VdS-AnerkennungEN 14637Klassifizierung 3-5-1/2/4-1-1-3Elektrisch gesteuerte FeststellvorrichtungenDIN 14677-1—Instandhaltung von FeststellanlagenDIN 14677-2—Anforderungen an FachkräfteEN 54-7—Optische Rauchmelder (für angeschlossene ORS 142)Die DIBt-Bauartgenehmigung gilt ausschließlich für die darin aufgeführten Komponentenkombinationen. Bei Austausch durch nicht gelistete Komponenten ist eine Neuabnahme erforderlich.AbnahmeWer darf abnehmen?Fachkräfte des Herstellers (Hekatron)Vom Hersteller autorisierte Fachkräfte (Hekatron Seminar R 6.1 oder R 6.2)Fachkräfte einer vom DIBt benannten PrüfstelleDie Abnahmeberechtigung ist personenbezogen und nicht übertragbar.Wann ist eine Abnahme erforderlich?Nach betriebsfertigem Einbau einer FeststellanlageNach Gerätetausch, wenn das neue Gerät nicht in der letzten Zulassung aufgeführt war (Neuabnahme nach aktuell gültiger Zulassung)DokumentationInbetriebnahme- und Wartungsset (IW-Set) verwendenAbnahmeschild nach erfolgreicher Abnahme anbringenUnterlagen beim Betreiber aufbewahrenDigital: Hekatron „Mein HPlus Service-IA Kit“ (im Lieferumfang)Wartung nach DIN 14677IntervallPrüfungDurchführungMonatlichFunktionsprüfung: Rauchschalter mit Prüfaerosol auslösen, Tür muss vollständig schließen. HAT betätigen, Tür muss schließen. LED-Anzeigen kontrollieren.Eingewiesene PersonVierteljährlichWie monatlich. Nach 12 fehlerfreien Monatsprüfungen kann auf vierteljährlich umgestellt werden.Eingewiesene PersonJährlichVollständige Fachprüfung: alle Komponenten inspizieren, Leitungen prüfen, Strombudget kontrollieren, Relaisausgang testen, Dokumentation im Prüfbuch.Fachkraft nach DIN 14677-2TauschzyklenKomponenteZyklusOptische Rauchschalter (ORS 142)8 Jahre (DIN 14677)Thermoschalter (TDS 247)8 Jahre (Herstellerempfehlung)Funk-Rauchmelder (ORS 155 F)8 Jahre (Batterie)Rauchschalter können nicht gereinigt werden und dürfen nicht geöffnet werden — bei Verschmutzung ist ein Austausch erforderlich.Häufige FragenWie viele Rauchschalter kann die FSZ Basis maximal ansteuern?Nach DIBt-Bauartgenehmigung Z-6.500-2427 bis zu 12 Rauchschalter. Nach EN 14637 maximal 6 (1-Stich) bzw. 9 gesamt bei 2-Stich-Betrieb (max. 6 pro Stich).Was passiert bei einem Stromausfall?Die FSZ Basis hat keine Notstromversorgung (kein Akku, kein ESM). Bei Netzausfall wird der THM-Ausgang stromlos — der Haftmagnet gibt die Tür frei und der Türschließer schließt die Tür selbsttätig. Dieses Fail-Safe-Prinzip ist brandschutztechnisch gewollt.Was bedeuten die orangefarbenen Blinkmuster?Orange zeigt Störungen an. Die Anzahl der Blinkimpulse identifiziert die Ursache: 2× = Rauchschalterstich, 3× = HAT-Schleife, 4× = Übertemperatur, 5× = Haftmagnet-Schleife, 6× = Folientastatur, 9× = Ausgangsstrom überschritten, 10× = Kurzschluss 24 V. Dauerleuchten = interne Störung, Zentrale austauschen.Wann benötige ich eine FSZ Pro statt der FSZ Basis?Die FSZ Pro ist erforderlich, wenn mehr als 12 Melder angeschlossen werden sollen (bis 20–24 nach DIBt), eine Notstromversorgung per ESM Pro benötigt wird, ein externer Alarmeingang (BMZ/GLT) nötig ist, eine Stille Schließung gewünscht wird, oder der Ausgangsstrom 400 mA nicht ausreicht (FSZ Pro: 900 mA).Was ist der Unterschied zwischen 1-Stich und 2-Stich?Im 1-Stich-Betrieb sind alle Rauchschalter an einer Linie angeschlossen. Im 2-Stich-Betrieb (DIP 2 = ON, nur mit Leitungsüberwachung DIP 1 = ON) werden zwei getrennte Melderleitungen genutzt — die 12 Melder (DIBt) sind frei auf beide Stiche verteilbar. 2-Stich erhöht die Verfügbarkeit: fällt ein Stich aus, bleibt der andere aktiv.Muss der Alarmspeicher immer aktiviert sein?Bei Freilauftürschließern muss DIP 3 immer auf ON stehen (Alarmspeicher aktiv). Grund: Der Freilauftürschließer benötigt ein dauerhaftes Signal zum Geschlossenhalten. Ohne Alarmspeicher könnte die Tür nach kurzer Abkühlung des Melders wieder feststellen.Welche Kabelverschraubungen sind im Lieferumfang?3 × M16 und 1 × M20 Kabelverschraubungen für die Einführungen oben/unten (IP65). Die rückseitige Einführung ist offen (IP30) und für Unterputz-/Schaltschrankmontage vorgesehen.Welcher Netzanschluss wird benötigt?230 V AC über NYM 3 × 1,5–2,5 mm². Der Netzanschluss darf ausschließlich durch eine Elektrofachkraft erfolgen. Die Variante FSZ Basis 230V wird alternativ mit einem 1,5 m Schutzkontaktstecker geliefert.Kaufentscheidung — Feststellanlagen-ZentraleFSZ Basis oder RSZ kompakt — welche Zentrale für eine einzelne Brandschutztür?Für eine einzelne Tür mit separatem Haftmagnet: FSZ Basis, wenn externe Rauchschalter (ORS 142) gewünscht sind — flexibel positionierbar, bis 12 Melder erweiterbar. Die RSZ kompakt hat einen integrierten Sturzrauchschalter und ist kompakter, aber weniger erweiterbar.Reichen 400 mA Ausgangsstrom für mein Projekt?Das Strombudget lässt sich einfach berechnen: ORS 142 benötigt 22 mA, THM 425 benötigt 63 mA. Eine typische Konfiguration mit 3 Rauchschaltern und 1 Haftmagnet verbraucht ca. 129 mA — weit unter dem Limit. Bei größeren Anlagen mit vielen Meldern und starken Magneten sollte das Budget vor der Planung durchgerechnet werden. Über 400 mA → FSZ Pro (900 mA).Brauche ich eine Notstromversorgung (ESM Pro)?Die FSZ Basis unterstützt kein ESM Pro — das ist ausschließlich der FSZ Pro vorbehalten. Für die FSZ Basis gilt: Bei Netzausfall schließt die Tür selbsttätig (Fail-Safe). Wenn die Tür bei Netzausfall für eine definierte Zeit offengehalten werden muss (z. B. Evakuierung), ist die FSZ Pro mit ESM Pro erforderlich.Kann ich die FSZ Basis nachträglich auf 2-Stich umstellen?Ja. Die Umstellung erfolgt per DIP-Schalter (DIP 2 = ON). Voraussetzung: Leitungsüberwachung muss aktiv sein (DIP 1 = ON). Die Verdrahtung muss entsprechend angepasst werden (Stützpunkt-Klemmen K und B für den zweiten Stich).Welche Zulassung gilt — DIBt oder EN 14637?In Deutschland ist die DIBt-Bauartgenehmigung (Z-6.500-2427) maßgeblich — sie erlaubt bis 12 Melder. Die EN 14637-Klassifizierung (3-5-1/2/4-1-1-3) gilt europaweit und ist restriktiver: max. 6 Melder (1-Stich) bzw. 9 Melder (2-Stich). In der Praxis wird nach DIBt geplant.

Hekatron ORS 142 AT RetroFit Rauchschalter für den Austausch in bestehenden Anlagen, die nach Zulassungsbescheid (Z. 6.5.-xxx) abgenommen wurden. Optischer Rauchschalter für Schwelbrände und offene Brände mit Rauchentwicklung.Optional kann die Leitungsüberwachung durch den Magnet im Sockel aktiviert werden.Eigenschaften:- Austauschanzeige nach DIN 14677- Verschmutzungskompensation- Optische Verschmutzungs-/Zustandsanzeige- Optionale integrierte Leitungsüberwachung- Erweiterter Temperaturbereich für bis zu minus 30 °C- Messkammerüberwachung- Kommunikationsanschluss für RSBus- Potentialfreier Öffner- Thermoelement zur Auslösung bei einer Umgebungstemperatur über 70 °C- Mit Staubschutzkappe Hinweis:Für Feststellanlagen, in denen Rauch- oder Thermoschalter von Hekatron Brandschutz verbaut sind und die nach Zulassungsbescheid (Z. 6.5.-xxx) abgenommen wurden, müssen für den Austausch RetroFit AT-Produkte verwendet werden. Diese sind speziell dafür zugelassen.Wichtig: Wird hier ein anderes als die hier genannten AT-Produkte eingesetzt, dann verliert die Anlage ihre Zulassung.  Bestellangaben:  Bezeichnung  Bestellnummer  Hekatron ORS 142 AT RetroFit ohne Sockel  31-5000017-04-01

Hekatron FSZ Pro – Feststellanlagen-Zentrale ProTop-Zentrale für anspruchsvolle Feststellanlagen. 900 mA Ausgangsstrom, bis 20 Melder, 2 Relais, integrierte Hupe, ESM Pro kompatibel. DIBt Z-6.500-2359, EN 14637. | Art.-Nr. 31-5400003-01-01 Kurz & Knapp: Die Hekatron FSZ Pro ist die leistungsstärkste Feststellanlagen-Zentrale von Hekatron. 900 mA Ausgangsstrom für große Anlagen mit bis zu 20 Meldern (ohne LÜ) oder 24 Meldern (mit LÜ). Integrierte Hupe (65 dB), 2 potentialfreie Relais, externer Alarmeingang für BMZ/GLT und Stille-Schließung-Funktion. Kompatibel mit dem ESM Pro Notstrom-Modul. Zwei Varianten: Festanschluss oder mit 1,5 m Schutzkontaktstecker. Hekatron FSZ Pro – Die Profi-Zentrale für hohe AnforderungenDie Hekatron FSZ Pro ist die Top-Zentrale im Hekatron Feststellanlagen-Sortiment. Sie richtet sich an Projekte mit hohen Anforderungen: viele Melder, lange Leitungswege, Notstromversorgung und Integration in übergeordnete Gefahrenmeldeanlagen.Mit 900 mA Ausgangsstrom versorgt die FSZ Pro deutlich mehr Komponenten als die FSZ Basis (400 mA). Bis zu 20 Melder ohne Leitungsüberwachung (DIBt) oder 12 Melder pro Stich mit Leitungsüberwachung sind anschließbar. Über DIP-Schalter 2 lässt sich ein zweiter Stich aktivieren — damit sind bis zu 24 Melder (mit LÜ) möglich.Die integrierte Hupe (65 dB(A) in 1 m Abstand) signalisiert den Alarmfall akustisch — auch bei Netzausfall für 60 Sekunden gepuffert. Zwei potentialfreie Wechsler-Relais (250V AC / 30V DC, 5A) ermöglichen die Weiterleitung des Alarmstatus an externe Systeme. Über den externen Alarmeingang lässt sich die FSZ Pro an eine Brandmeldeanlage (BMZ) oder Gebäudeleittechnik (GLT) anbinden.Die Stille-Schließung-Funktion (DIP 6) ermöglicht das Schließen über den Handauslösetaster ohne Relais-Alarm — ideal für Funktionsprüfungen oder manuelles Schließen im Tagesbetrieb. Feststellanlage komplett aufbauen — was wird benötigt?Die FSZ Pro ist die Zentrale einer Feststellanlage. Für eine normgerechte Anlage nach EN 14637 und DIBt Z-6.500-2359 werden folgende Komponenten benötigt:KomponenteFunktionPflicht?FSZ ProZentrale, Energieversorgung, SteuerungJaORS 142 (oder W/W AT/AT RetroFit)Optischer Rauchschalter, DeckenmontageJa (mind. 1)Sockel 143Montagesockel für ORS 142Ja (pro ORS)THM 413/425/439Haftmagnet mit AnkerplatteJa (pro Tür)ASS (Ankerschraubset)Befestigung der AnkerplatteJa (pro THM)HAT 02HandauslösetasterJa (Pflicht!)ESM ProNotstrom-Modul (Leiterplatten-Plugin)OptionalTSG 100 / ROLP SBSignalgeber für Tore (MVV TB)Bei TorenPrüfbuchDokumentation aller PrüfungenJa Kompatible SystemkomponentenDie FSZ Pro arbeitet ausschließlich mit Hekatron-Komponenten gemäß DIBt-Zulassung Z-6.500-2359:KategorieKomponentenRauchschalter (kabelgebunden)ORS 142, ORS 142 W, ORS 142 W AT, ORS 142 AT RetroFitRauchschalter (Funk)ORS 155 F (über Funkmodul FM 155 F)ThermoschalterTDS 247 (nicht in Flucht-/Rettungswegen!)HaftmagneteTHM 413, THM 425, THM 439AbschlussfeststellungenAFS 55, AFS 65, AFS 75HandauslösetasterHAT 02NotstromESM Pro (Leiterplatten-Plugin)SignalgeberTSG 100, ROLP SBStützpunkteSP 205Relais-ZusatzadapterRZA 142AnschlussmodulAM 142 FunktionsweiseDie FSZ Pro überwacht permanent alle angeschlossenen Rauchschalter und Thermoschalter. Im Normalzustand versorgt sie die Haftmagnete mit Strom — die Brandschutztüren werden offengehalten.Auslösung bei Raucherkennung: Erkennt ein Rauchschalter Rauch, unterbricht die FSZ Pro die Stromversorgung der Haftmagnete. Die Türen schließen selbsttätig. Gleichzeitig wird der Alarm über die Hupe (65 dB) und die zwei Relais signalisiert.Externer Alarmeingang: Über die Klemme 6 (AL_IN+/AL_IN−) kann eine externe Brandmeldeanlage (BMZ) oder Gebäudeleittechnik (GLT) die FSZ Pro auslösen. Bei Alarm über den externen Eingang blinkt die rote LED 3×.Handauslösung: Über den HAT 02 kann die Feststellanlage jederzeit manuell ausgelöst werden. Mit aktivierter Stiller Schließung (DIP 6) erfolgt die Schließung ohne Relais-Alarm.Alarmspeicher (DIP 1): Ist der Alarmspeicher aktiv, bleibt die Anlage nach Auslösung im Alarmzustand bis zum manuellen Reset. Ohne Alarmspeicher kehrt die Anlage nach Wegfall des Alarms automatisch in den Normalbetrieb zurück. ESM Pro — NotstromversorgungDas ESM Pro (Energiespeichermodul) ist ein Plugin-Modul, das direkt auf die Leiterplatte der FSZ Pro gesteckt wird. Es ermöglicht eine gepufferte Stromversorgung bei Netzausfall.EigenschaftWertBauformPlugin auf Leiterplatte der FSZ ProGewicht (FSZ Pro mit ESM)522 gLadezeitBis 15 MinutenLED-Anzeige beim LadenGrün blinkendDIP 5 bestimmt das Verhalten bei Netzausfall:DIP 5 OFF: Alle Ausgänge werden 3 Sekunden lang versorgt, dann abgeschaltet. Türen schließen kontrolliert.DIP 5 ON: 24V-Versorgung bleibt bis zur vollständigen Entleerung des ESM Pro erhalten. Thermoschalter (THM) werden sofort abgeschaltet. Rechenbeispiel: 6× ORS 142 + 1× ROLP SB = ca. 25 Sekunden Pufferzeit.Wichtig: Während der Ladezeit (grüne LED blinkt) steht keine Notstromfunktion zur Verfügung. Technische DatenEigenschaftWertEingangsspannung230V AC, 50/60 HzEingangsleistung53,8 VA / 234 mAAusgangsspannung24V DC, 200 mVss RestwelligkeitAusgangsstrom900 mAAusgangsleistung21,6 WMax. Melder (ohne LÜ, DIBt)20Max. Melder (mit LÜ, pro Stich)12 (bis 24 bei 2 Stichen)Max. Melder (EN 14637)12Stiche1 oder 2 (DIP 2)Hupe65 dB(A) in 1 m, 60 s gepuffert bei NetzausfallRelais2 Wechsler potentialfrei, 250V AC / 30V DC, 5ASchutzartIP30 / IP65SchutzklasseIIBetriebstemperatur−10 bis +50 °C (Montage: −10 bis +45 °C)GehäuseABS/PC, weiß RAL 9003Abmessungen146 × 146 × 60,5 mmGewicht477 g (522 g mit ESM Pro)DIP-Schalter6 StückKabelanschlussNYM 3×1,5–2,5 mm², JY(ST)Y 2×2×0,6/0,8 mm LED-DiagnoseDie FSZ Pro verfügt über eine dreifarbige LED-Anzeige zur Statusdiagnose:LEDZustandBedeutungGrünLeuchtetNormalbetriebGrünBlinktESM Pro wird geladenRotLeuchtetRauchalarmRot1× BlinkenInterner HAT ausgelöstRot2× BlinkenExterner HAT ausgelöstRot3× BlinkenExterner Alarm (BMZ/GLT)Rot6× BlinkenFolientastaturOrangeLeuchtetInterne StörungOrange2× BlinkenORS-Stich StörungOrange3× BlinkenHAT-Schleife StörungOrange4× BlinkenÜbertemperaturOrange5× BlinkenTHM StörungOrange6× BlinkenFolientastatur StörungOrange9× BlinkenStromversorgung StörungOrange10× BlinkenKurzschluss Elektrischer AnschlussDie FSZ Pro verfügt über 7 Klemmenblöcke:KlemmeBezeichnungBelegung1Netzanschluss 230VN, L, PE2Relais (2 Wechsler)NO, Common, NC × 23Melder+24V, GND, ORS4Stützpunkte (2×)K, B, x5Haftmagnete (THM)+, −6Externer AlarmeingangAL_IN+, AL_IN−7HAT / Reset+24V, HAT, RESET, GNDDIP-Schalter-Konfiguration:DIPFunktionDIP 1Alarmspeicher (ON = Alarm bleibt bis Reset)DIP 2Stichbetrieb (ON = 2 Stiche)DIP 3Leitungsüberwachung (LÜ)DIP 4Hupe (ON = aktiv)DIP 5ESM Pro Pufferung (OFF = 3s, ON = bis Entleerung)DIP 6Stille Schließung (HAT ohne Relais-Alarm)Leitungslängen:Mit Leitungsüberwachung: 35 m THM, 45 m Melder (0,6 mm²), 75 m Melder (0,8 mm²)Ohne Leitungsüberwachung: bis 200 mStrombudget-Beispiel: 3× ORS 142 (je 22 mA = 66 mA) + 2× THM 425 (je 63 mA = 126 mA) = 192 mA von 900 mA verfügbar.Netzanschluss: Ausschließlich durch Elektrofachkraft. Kabel: NYM 3×1,5–2,5 mm². FSZ Pro vs. FSZ Basis — Welche Zentrale für welchen Einsatz?Die FSZ Pro ist die leistungsstärkere Variante für anspruchsvolle Projekte. Die Tabelle zeigt die Unterschiede zur FSZ Basis.EigenschaftFSZ BasisFSZ ProAusgangsstrom400 mA900 mAMax. Melder (ohne LÜ)1220Max. Melder (mit LÜ)12bis 24 (2 Stiche)DIP-Schalter36HupeNein65 dB(A), 60 s gepuffertRelais1 Wechsler2 WechslerExterner AlarmeingangNeinJa (BMZ/GLT)Stille SchließungNeinJa (DIP 6)ESM Pro kompatibelNeinJaAlarmspeicherJa (DIP 3)Ja (DIP 1)Stichbetrieb1 oder 2 (DIP 2)1 oder 2 SticheEmpfehlung: FSZ Basis für einfache Anlagen mit wenigen Meldern. FSZ Pro für Projekte mit vielen Meldern, BMZ-Anbindung, Notstrom oder erhöhten Überwachungsanforderungen. MontageMontagehöhe: Unterkante Zentrale bei 1,4 mAbstand zum nächsten Melder: Max. 2,3 mLochabstand: 128 × 128 mmNetzanschluss: NYM 3×1,5–2,5 mm² (nur durch Elektrofachkraft)Melderleitungen: JY(ST)Y 2×2×0,6 oder 0,8 mm²Varianten:FSZ Pro (Festanschluss): Netzanschluss über Klemme 1 (N, L, PE)FSZ Pro 230V: Mit 1,5 m Schutzkontaktstecker — flexibler Einsatz ohne FestanschlussLieferumfang: Zentrale, Einschubstreifen, Kabelverschraubungen, Schrauben + Dübel, AM 142 (Anschlussmodul), HPlus Code, Montageanleitung. KompatibilitätDie FSZ Pro ist kompatibel mit folgenden Hekatron-Komponenten (gemäß DIBt Z-6.500-2359):KategorieKomponentenRauchschalter (kabelgebunden)ORS 142, ORS 142 W, ORS 142 W AT, ORS 142 AT RetroFitRauchschalter (Funk)ORS 155 F (über FM 155 F)ThermoschalterTDS 247HaftmagneteTHM 413, THM 425, THM 439AbschlussfeststellungenAFS 55, AFS 65, AFS 75HandauslösetasterHAT 02NotstromESM ProSignalgeberTSG 100, ROLP SBStützpunkteSP 205ZusatzadapterRZA 142, AM 142Hinweis: Die DIBt-Zulassung gilt ausschließlich für die darin aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht zugelassenes Produkt ersetzt, ist eine Neuabnahme erforderlich. Normen & ZulassungenEN 14637: Elektrisch gesteuerte Feststellvorrichtungen (Klassifizierung 3-5-1/2/4-1-1-3)DIBt Z-6.500-2359: Bauartgenehmigung FSZ Pro (autarke Feststellanlage)DIBt Z-6.510-2358: ZusatzzulassungDIN 14677-1: Instandhaltung FeststellanlagenDIN 14677-2: Anforderungen an die FachkraftVdS-anerkanntCE-Konformität Abnahme & InbetriebnahmeNach dem Einbau ist eine Abnahmeprüfung durch autorisierte Fachkräfte gesetzlich vorgeschrieben:Alle Rauchschalter einzeln mit Prüfaerosol (z.B. Hekatron 918/5) auslösenHandauslösetaster (HAT 02) prüfen — Tür muss schließenRelais-Funktion und Hupe prüfenBei 2-Stich-Betrieb: beide Stiche separat testenLED-Diagnose auf Normalbetrieb (grün leuchtend) prüfenPrüfbuch anlegen und dauerhaft am Betriebsort aufbewahrenAbnahmeschild anbringenAbnahmeberechtigung: Nur Fachkräfte von Hekatron oder vom Hersteller autorisierte Fachkräfte (Hekatron Seminar R 6.1/R 6.2). Die Berechtigung ist personenbezogen.Digital: Hekatron HPlus Code im Lieferumfang — Inbetriebnahme und Dokumentation per Smartphone über den Hekatron HPlus Service. Wartung & PrüfintervalleIntervallMaßnahmeDurchMonatlichFunktionsprüfung: Rauchschalter mit Prüfaerosol auslösen, Tür muss schließenEingewiesene PersonVierteljährlichWie monatlich (nach 12 fehlerfreien Monatsprüfungen umstellbar)Eingewiesene PersonJährlichVollständige Fachprüfung nach DIN 14677-1Fachkraft (DIN 14677-2)Nach 8 JahrenRauchschalter (ORS 142) austauschenFachpersonalRauchschalter können nicht gereinigt werden und dürfen nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich.Prüfmethoden:Optische Rauchschalter (ORS 142): Prüfaerosol Hekatron 918/5Thermoschalter (TDS 247): Fön (Überhitzung vermeiden)Gesamtanlage: Handtaster betätigen, Tür muss schließen Häufig gestellte FragenWas ist der Unterschied zwischen FSZ Pro und FSZ Basis?Die FSZ Pro bietet 900 mA (statt 400 mA), bis 20 Melder (statt 12), 2 Relais (statt 1), integrierte Hupe, externen Alarmeingang, Stille Schließung, ESM Pro Kompatibilität und 6 DIP-Schalter (statt 3).Wie viele Melder kann ich anschließen?Ohne Leitungsüberwachung (DIBt): bis 20 Melder. Mit Leitungsüberwachung: 12 pro Stich, bei 2 Stichen bis 24. Nach EN 14637: maximal 12.Was macht das ESM Pro?Das ESM Pro ist ein Notstrom-Modul, das auf die Leiterplatte der FSZ Pro gesteckt wird. Bei Netzausfall werden je nach DIP-5-Einstellung alle Ausgänge 3 Sekunden (OFF) oder bis zur Entleerung (ON) versorgt.Brauche ich einen Handauslösetaster?Ja, der Handauslösetaster (HAT 02) ist Pflicht. Jede Feststellvorrichtung muss auch manuell ausgelöst werden können.Was bedeutet Stille Schließung?Mit DIP 6 aktiv schließen die Türen über den HAT ohne Relais-Alarm. Ideal für Funktionsprüfungen oder manuelles Schließen im Tagesbetrieb.Kann ich die FSZ Pro an eine Brandmeldeanlage anschließen?Ja, über den externen Alarmeingang (Klemme 6). Die BMZ oder GLT löst die FSZ Pro aus — die rote LED blinkt dann 3×.Wie lang dürfen die Leitungen sein?Mit Leitungsüberwachung: 35 m für THM, 45 m für Melder (0,6 mm²), 75 m (0,8 mm²). Ohne Leitungsüberwachung: bis 200 m.Ist die FSZ Pro für Außentüren geeignet?Nein. Alle Bauartgenehmigungen für Feststellanlagen gelten ausschließlich für Innenwände. Kaufentscheidung: Welche Feststellanlagen-Zentrale?Wann brauche ich die FSZ Pro statt der FSZ Basis?Wenn die Anlage mehr als 12 Melder umfasst, ein zweiter Stich benötigt wird, eine BMZ-Anbindung gefordert ist, Notstromversorgung (ESM Pro) gewünscht ist oder die integrierte Hupe benötigt wird.Reicht eine FSZ kompakt oder RSZ kompakt?Die FSZ kompakt und RSZ kompakt sind kompakte Einzellösungen für eine Tür mit integriertem Rauchschalter. Für Anlagen mit mehreren Türen und externen Meldern ist die FSZ Pro die richtige Wahl.Muss ich die Feststellanlage regelmäßig warten lassen?Ja. DIN 14677 schreibt monatliche Funktionsprüfungen (durch eingewiesene Personen) und jährliche Fachprüfungen (durch autorisierte Fachkräfte nach DIN 14677-2) vor.Kann ich die FSZ Pro nachrüsten?Ja. Die Variante FSZ Pro 230V mit Schutzkontaktstecker ermöglicht den Einsatz ohne Festanschluss. Rauchschalter und Haftmagnete werden über Kabel (JY(ST)Y) angeschlossen.Ist die FSZ Pro für den Einsatz mit Brandschutztoren geeignet?Ja. Bei Toren ist zusätzlich ein Signalgeber (TSG 100 oder ROLP SB) nach MVV TB 2019 erforderlich.
