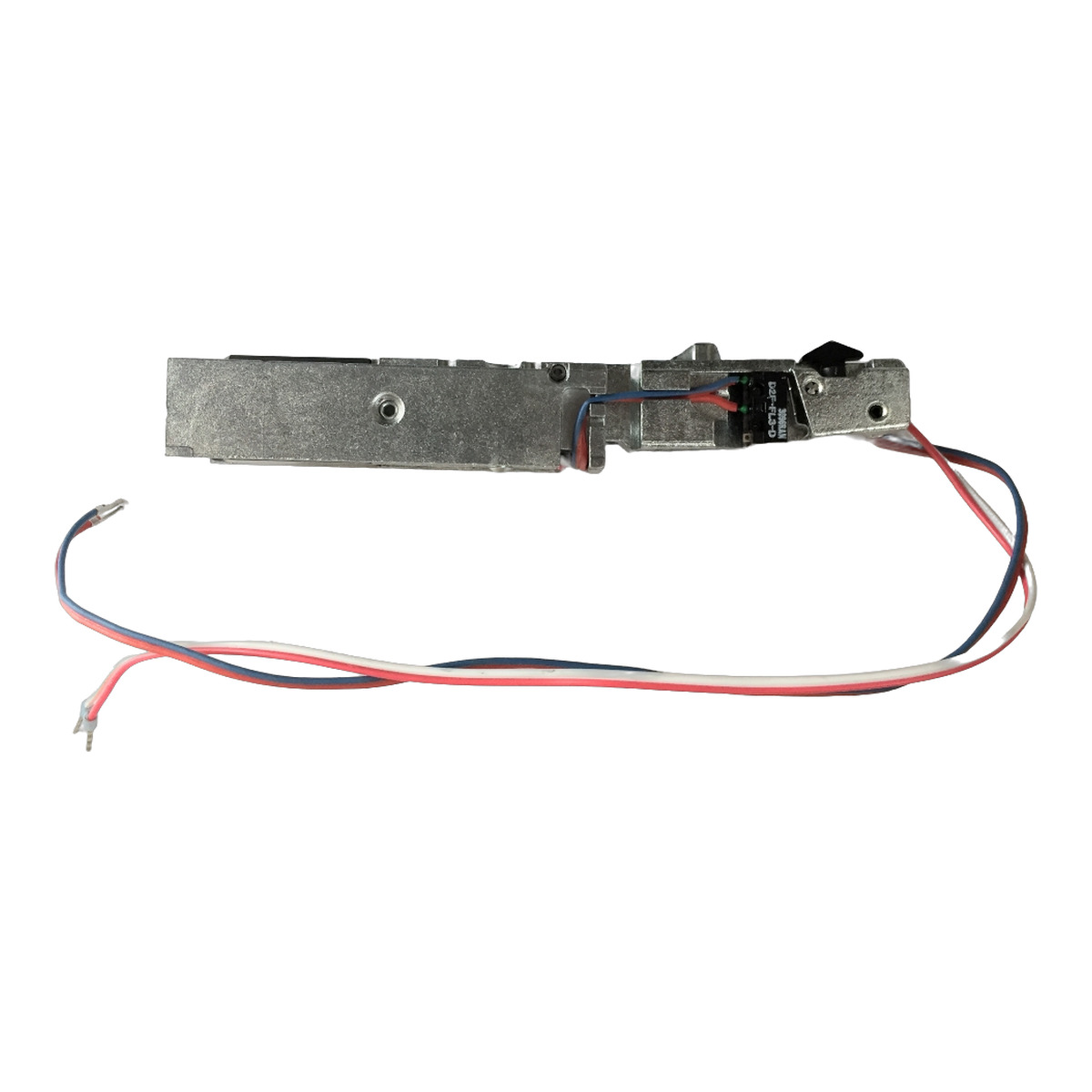

GEZE E-Feststellung

GEZE TS 5000 R – Feststellanlage mit integriertem RauchmelderKompakteste Feststellanlage: Rauchmelder + RSZ in der R-Gleitschiene | EN 2-6, 230V AC | Art.-Nr. 116300.027333M Kurz & KnappDer GEZE TS 5000 R ist die kompakteste Feststellanlage der TS 5000 SerieRauchmelder und Rauchschalterzentrale (RSZ) sind direkt in die R-Gleitschiene integriert – ein separates RSZ-Gehäuse entfällt. 230V AC Netzanschluss, elektromechanische Feststellung stufenlos von 80° bis 130°, EN 2-6Für Feuer- und Rauchschutztüren zugelassen GEZE TS 5000 R – Feststellanlage ohne separates RSZ-GehäuseDer GEZE TS 5000 R kombiniert den bewährten Gleitschientürschließer TS 5000 mit einer R-Gleitschiene, in der Rauchmelder und Rauchschalterzentrale vollständig integriert sind. Das Ergebnis ist die kompakteste Feststellanlage für einflügelige Feuer- und Rauchschutztüren bis 1400 mm Flügelbreite.Im Normalbetrieb hält die elektromechanische Feststellung die Tür im eingestellten Winkel (80°–130°) offen. Bei Raucherkennung löst die integrierte Rauchschalterzentrale die Feststellung aus – die Tür schließt selbsttätig. Die Feststellposition ist überfahrbar.Der 230V AC Netzanschluss vereinfacht die Elektroinstallation. Ein separates Netzteil oder eine 24V-Versorgung ist nicht erforderlich. Die Schließkraft ist stufenlos von EN 2 bis EN 6 einstellbar, alle Funktionen sind von vorn zugänglich.Lieferumfang:Türschließer GEZE TS 5000 komplettR-Gleitschiene mit integriertem Rauchmelder und elektromechanischer FeststellungMontageplatte für Türschließer Vorteile der GEZE TS 5000 R FeststellanlageKompakteste Feststellanlage: Rauchmelder und Rauchschalterzentrale vollständig in der R-Gleitschiene integriert – kein separates RSZ-Gehäuse, kein zusätzlicher Platzbedarf230V AC Netzanschluss: Direkter Anschluss an Netzspannung, kein separates Netzteil oder 24V-Versorgung erforderlichStufenlose Feststellung 80°–130°: Elektromechanische Feststellung auf exakten Punkt einstellbar, Feststellposition überfahrbarZusätzliche Rauchmelder anschließbar: Externe Rauchmelder (z.B. GC 152 Deckenmelder) nachrüstbarUniversell einsetzbar: Für rechts und links angeschlagene Türen ohne Umstellung verwendbarOptische Schließkraftanzeige: EN-Größe direkt am Schließer ablesbarRegulierbare Öffnungsdämpfung: Hydraulisch einstellbar, bremst stark aufgeworfene Türen ab Technische DatenSchließkraftEN 2-6 (stufenlos von vorn einstellbar)Betriebsspannung230 V ACFeststellbereich80°–130° (stufenlos, überfahrbar)Max. Öffnungswinkel180°Max. Flügelbreite1400 mmAbmessungen Schließkörper287 × 47 × 60 mmBauhöhe Gleitschiene30 mmEndschlagÜber Ventil (hydraulisch)ÖffnungsdämpfungHydraulisch einstellbar (regulierbar)MontageTürblattmontage Bandseite, mit MontageplatteEignungRechts und links angeschlagene Türen ohne UmstellungRauchmelderIn R-Gleitschiene integriert (mit Alarmschwellennachführung)RauchschalterzentraleIn R-Gleitschiene integriertOberflächeSilberfarbig (weitere Farben erhältlich)NormenDIN EN 1154, DIN EN 1155, DIN EN 14637 MontageartenMontageartBeschreibungZubehörTürblattmontage BandseiteStandardmontage: Schließer auf dem Türblatt, R-Gleitschiene am Rahmen. Mit Montageplatte (im Lieferumfang).Montageplatte (049185/068627)Hinweis: Bei Brandschutztüren ist die Verwendung der Montageplatte vorgeschrieben. EN-Klassen und TürblattbreitenEN-KlasseMax. TürblattbreiteBarrierefreiheitEN 2850 mm–EN 3950 mm–EN 41100 mmDIN 18040 (max. 1100 mm)EN 51250 mm–EN 61400 mm– MontagehinweiseStandardmontage: Türschließer auf dem Türblatt (Bandseite), R-Gleitschiene am TürrahmenMontageplatte bei Brandschutztüren vorgeschrieben (im Lieferumfang enthalten)R-Gleitschiene enthält integrierten Rauchmelder und Rauchschalterzentrale – kein separates Gehäuse an der Wand230V AC Netzanschluss an die R-Gleitschiene erforderlichSturzfutterwinkel (123324) bei fehlendem oder schmalem Sturz verwendenFeststellwinkel nach Montage stufenlos zwischen 80° und 130° einstellenAlle hydraulischen Funktionen (Schließkraft, Geschwindigkeit, Endschlag, Öffnungsdämpfung) von vorn einstellbarFür rechts und links angeschlagene Türen ohne Umstellung geeignet Normen & ZulassungenDIN EN 1154 – Türschließer mit kontrolliertem SchließablaufDIN EN 1155 – Elektrisch gesteuerte FeststellvorrichtungenDIN EN 14637 – Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenDIN 14677 – Instandhaltung von Feststellanlagen (jährliche Prüfung, Prüfbuch)CE-Kennzeichnung Häufig gestellte FragenWas unterscheidet den GEZE TS 5000 R von der E-Variante?Beim TS 5000 R sind Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert. Die E-Variante benötigt eine separate RSZ (z.B. RSZ 7) und einen separaten Rauchmelder. Der TS 5000 R arbeitet mit 230V AC, die E-Variante mit 24V DC.Kann die Feststellung des GEZE TS 5000 R überfahren werden?Ja. Die Feststellposition ist überfahrbar. Die Tür kann über den eingestellten Feststellwinkel hinaus geöffnet werden und kehrt in die Feststellposition zurück.Braucht der GEZE TS 5000 R ein separates RSZ-Gehäuse an der Wand?Nein. Das ist der entscheidende Vorteil: Die gesamte Rauchschalterzentrale ist in der R-Gleitschiene integriert. Kein zusätzliches Gehäuse, kein zusätzlicher Platzbedarf.Welche Wartung ist nach DIN 14677 vorgeschrieben?Monatliche Funktionsprüfung durch den Betreiber (Feststellanlage auslösen, Schließvorgang prüfen). Jährliche Fachprüfung durch autorisiertes Personal. Prüfbuch führen.Ist der GEZE TS 5000 R barrierefrei nach DIN 18040?Barrierefreiheit nach DIN 18040 ist mit dem TS 5000 bis zu einer Flügelbreite von 1100 mm möglich (EN 4). Die Feststellfunktion unterstützt die Barrierefreiheit, da die Tür im Normalbetrieb offen gehalten wird.In welchen Farben ist der GEZE TS 5000 R erhältlich?Silberfarbig (116300), Weiß RAL 9016 (116302), Edelstahl ähnlich (116303) und nach RAL (116304).Welche Montageplatte wird für den GEZE TS 5000 R benötigt?Die Montageplatte für den Türschließer (049185 silberfarbig / 068627 weiß) ist im Lieferumfang enthalten. Für die R-Gleitschiene bei Kopfmontage: Montageplatte 123296. Häufige Fragen zur Türschließer-AuswahlWarum den TS 5000 R statt TS 5000 E wählen?Der TS 5000 R hat Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert — kein separates RSZ-Gehäuse, keine externen Rauchmelder an Wand oder Decke nötig. Das spart Installationsaufwand und Platz. Betrieb mit 230V AC (Netzstecker), der TS 5000 E braucht 24V DC und externe Komponenten.Welcher Türschließer für Brandschutztüren die offen stehen sollen?Der TS 5000 R ist die kompakteste Lösung: Feststellanlage komplett in der Gleitschiene. Für noch höheren Komfort (Tür widerstandsfrei öffnen) den TS 5000 RFS mit Freilauffunktion wählen. Beide schließen im Brandfall selbstständig.Reicht der integrierte Rauchmelder oder brauche ich zusätzliche?Der integrierte Rauchmelder in der R-Gleitschiene reicht für die Türüberwachung. Zusätzliche externe Rauchmelder können angeschlossen werden, wenn der Rauch vor Erreichen der Tür erkannt werden soll — z.B. in langen Fluren.Welche EN-Klasse brauche ich für meine Tür?Der TS 5000 R deckt EN 2-6 ab (bis 1400 mm Flügelbreite). Die integrierte Feststellanlage beeinflusst die EN-Klasse nicht — identisches Leistungsspektrum wie der Standard-TS 5000.Wie wird der TS 5000 R mit Strom versorgt?230V AC Netzanschluss — einfach in die nächste Steckdose. Im Unterschied zum TS 5000 E (24V DC), der ein separates Netzteil oder eine RSZ mit Netzteil braucht.Wie oft muss die Feststellanlage TS 5000 R geprüft werden?Nach DIN 14677 alle 12 Monate durch eine befähigte Person. Geprüft werden: Rauchmelder-Auslösung, Schließvorgang, Feststellposition, Schließkraft und der 230V-Anschluss. Welcher TS 5000 für welchen Einsatz?Der TS 5000 R ist die kompakteste Feststellanlage: Rauchmelder und RSZ direkt in der Gleitschiene. Wie unterscheidet er sich von TS 5000 E und RFS? ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC) Ersatzteile für GEZE TS 5000 R Artikelnr.BezeichnungVerwendung 115782MGEZE E-FeststellungErsatz-Feststelleinheit für R-Gleitschiene 115005GEZE Gleitstein für R-GleitschieneVerschleißteil in der R-Gleitschiene 103555Raucherkennungsteil GEZE GC 151Ersatz-Rauchsensor für R-Gleitschiene 85392MGEZE Stromversorgungsteil RSZ 6Netzteil für Rauchschalterzentrale Passendes Zubehör Artikelnr.BezeichnungVerwendung 116300MGEZE R-GleitschieneKomplette Ersatz-Gleitschiene mit Rauchmelder + RSZ 123296GEZE Montageplatte für R-GleitschieneMontageplatte für Gleitschiene am Rahmen 049185MMontageplatte für GEZE TS 5000Montageplatte für Schließerkörper am Türblatt 139850GEZE GC 152 DeckenrauchmelderZusätzlicher externer Rauchmelder 163051GEZE Funkmodul GC 171Funk-Erweiterung für kabellose Rauchmelder 159656GEZE Funkrauchmelder GC 172Kabelloser externer Rauchmelder

GEZE RSZ 7 — Rauchschalterzentrale mit TeleskopfunktionKurz & Knapp:Ausfahrbare Rauchschalterzentrale mit Teleskopfunktion für ungünstige SturzsituationenÜberbrückt Überstände bis 30 mm — geeignet bei Sturz oder Verkleidungen über der Tür230 V AC Eingang, 24 V DC / 6,3 W Ausgang für FeststellvorrichtungenIntegrierter Rauchmelder mit AlarmschwellennachführungBis 2 zusätzliche Rauchmelder (GC 152) anschließbarProduktbeschreibungDie GEZE RSZ 7 ist eine ausfahrbare Rauchschalterzentrale für GEZE Feststellanlagen FA GC 150. Ihr wesentliches Merkmal ist die Teleskopfunktion: Das Gehäuse kann bei Überständen bis 30 mm — etwa durch Sturz, Verkleidungen oder Kabelkanäle über der Tür — ausgefahren werden, um den Rauchmelder geeignet zu positionieren.Die RSZ 7 enthält einen integrierten Rauchmelder mit automatischer Alarmschwellennachführung und versorgt die angeschlossene Feststellvorrichtung mit 24 V DC bei bis zu 6,3 W Ausgangsleistung. Bei Raucherkennung wird die Spannungsversorgung unterbrochen und die Tür schließt selbstständig.Bis zu 2 zusätzliche Rauchmelder (GC 152 oder Temperaturmelder GC 153) können angeschlossen werden. Über das optionale Funkmodul GC 171 lassen sich kabellos bis zu 6 Funkteilnehmer anbinden — geeignet für Nachrüstung und Denkmalschutz.Die RSZ 7 ist der Nachfolger der RSZ 6 und in 4 Farbvarianten erhältlich: silberfarbig, weiß RAL 9016, Edelstahl ähnlich und nach RAL.Technische DatenEigenschaftWertTypRauchschalterzentrale (ausfahrbar)Versorgungsspannung230 V AC (50/60 Hz)Ausgangsspannung24 V DCAusgangsleistung6,3 WStromaufnahme0,08 ASchutzartIP20SchutzklasseIIAbmessungen346 x 30 x 55 mmUmgebungstemperatur-5 bis +50 °CTeleskopfunktionJa (Überstände bis 30 mm)AlarmschwellennachführungJa, integriertMax. zusätzliche Rauchmelder2Systemkomponenten und KompatibilitätDie GEZE RSZ 7 steuert alle GEZE Feststellvorrichtungen:Feststellvorrichtungen: E-Gleitschiene, E-Gestänge (TS 4000 E, TS 4000 EFS), E-ISM-Gleitschiene, HaftmagneteTürschließer: TS 5000 E, TS 5000 E-ISM, TS 4000 E, TS 4000 EFSRauchmelder: GC 152 (Decke), GC 153 (Temperatur)Funkkomponenten: GC 171 (Funkmodul), GC 172 (Funkrauchmelder), GC 175 (Funkeingabe)Taster: AS 500 (Handauslöse)MontageDie RSZ 7 wird über der Türöffnung an der senkrechten Wand montiert. Bei Überständen oder ungünstigen Platzverhältnissen kann das Gehäuse über die Teleskopfunktion bis zu 30 mm ausgefahren werden, damit der integrierte Rauchmelder den Rauch ungehindert erfassen kann.Die Montage mit aufliegender Kabelführung ist möglich. Der Netzanschluss erfolgt mit 230 V AC. Die Verkabelung zu den Feststellvorrichtungen und optionalen Rauchmeldern erfolgt über 24 V DC-Leitungen.Normen und ZulassungenNormBeschreibungDIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenDIN EN 14637Feststellanlagen für DrehflügeltürenDIBtBauaufsichtliche Zulassung im System FA GC 150 GEZE Rauchmelder und Zentralen im Vergleich KomponenteTypMontageSpannungBesonderheit RSZ 6RauchschalterzentraleSturz230 V AC / 24 V DCKompakte Standard-RSZ RSZ 7RauchschalterzentraleSturz230 V AC / 24 V DCTeleskop-Funktion, überbrückt Überstände bis 30 mm GC 151Sturzmelder (optisch)Im RSZ-Gehäuseüber RSZKein Deckenmelder nötig, direkt über der Tür GC 152Deckenmelder (optisch)Decke24 V DCAlarmschwellennachführung, Leitungsüberwachung, IP54 GC 172FunkrauchmelderDecke3 V (Batterie)8 Jahre Batterie, kabellos über GC 171 GC 171FunkmodulRSZ-nähe24 V DCBis 6 Funkteilnehmer, Nachrüstung ohne Kabel GC 175FunkeingabemodulWand3 V (Batterie)Taster/BMA kabellos anbinden Wireless KIT GC 170Funk-SetDecke + RSZgemischtGC 171 + 2× GC 172 als Komplettpaket Stromversorgung RSZ 6StromversorgungWand230 V / 24 VErsatz-Netzteil für RSZ 6 EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen und Stationszugängen. Zuverlässige Rauchdetektion auch bei erhöhter Luftfeuchtigkeit durch automatische Alarmschwellennachführung.Pflegeeinrichtungen und SeniorenheimeBrandabschnittstüren in Wohnbereichen. Frühzeitige Raucherkennung ermöglicht Evakuierung von Personen mit eingeschränkter Mobilität.Hotels und BeherbergungsbetriebeBrandschutztüren in Fluren und Treppenhäusern. Automatisches Schließen der Türen bei Rauchalarm schützt schlafende Gäste.Büro- und VerwaltungsgebäudeBrandabschnittstüren in Fluren. Hohe Durchgangsfrequenz erfordert zuverlässige Feststellanlagen mit normgerechter Rauchdetektion.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte. Normgerechte Raucherkennung nach EN 54-7 sichert schnelles Schließen der Brandschutztüren.Fehlersuche & TroubleshootingProblem: LED dauerhaft rotUrsache 1: Rauchalarm aktiv — Raum lüften. Nach Abklingen des Rauchs setzt sich der integrierte Rauchschalter selbst zurück.Ursache 2: Integrierter Rauchschalter verschmutzt — Zentrale austauschen (Reinigung des Rauchschalters nicht zulässig).Ursache 3: Lebensdauer des integrierten Rauchschalters überschritten (8 Jahre nach DIN 14677).Problem: Keine LED-Anzeige, Anlage ohne FunktionUrsache 1: Netzversorgung 230 V AC ausgefallen — Sicherung und Netzanschluss prüfen (nur durch Elektrofachkraft).Ursache 2: Internes Netzteil defekt — Ausgangsspannung 24 V DC messen. Bei Abweichung von 18–28 V DC Zentrale tauschen.Problem: Angeschlossene Rauchmelder lösen nicht ausUrsache 1: Kabelverbindung unterbrochen — Leitungsführung und Klemmen prüfen.Ursache 2: Abschlusswiderstand fehlt oder falsch eingesetzt — Widerstand am letzten Melder der Linie prüfen.Ursache 3: Melder defekt oder verschmutzt — Funktionsprüfung mit Prüfaerosol (Hekatron 918/5) durchführen.Problem: Feststellvorrichtung löst nicht bei AlarmUrsache 1: Kabel zwischen RSZ und Feststellvorrichtung defekt — Durchgangsprüfung.Ursache 2: Ausgangsspannung zu niedrig — 24 V DC am Ausgang der RSZ messen. Bei Anlagen älter als 16 Jahre können austrocknende Kondensatoren die Spannung unter 18 V senken.Problem: Teleskopführung klemmt (RSZ 7)Ursache: Verschmutzung oder mechanische Verformung der Teleskopschiene.Lösung: Führungsschiene reinigen, auf Verformung prüfen. Bei Beschädigung RSZ 7 austauschen.Problem: Störung nach MeldertauschUrsache: Netzgerät bei Altanlagen (>16 Jahre) liefert zu wenig Spannung — Ausgangsspannung vor dem Tausch messen. Bei <18 V DC auch Netzteil erneuern.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich.Häufige FragenWann brauche ich die Teleskopfunktion der RSZ 7?Wenn über der Tür Überstände vorhanden sind — z. B. durch einen breiten Sturz, Kabelkanäle oder Verkleidungen. Die Teleskopfunktion überbrückt bis zu 30 mm, damit der Rauchmelder den Rauch sicher erfassen kann.Worin unterscheidet sich die RSZ 7 von der RSZ 6?Die RSZ 7 hat eine Teleskopfunktion, ein kompakteres Gehäuse und ist in 4 Farben erhältlich. Die RSZ 6 ist die einfachere Variante ohne Teleskop.Kann die RSZ 7 mit Funkkomponenten erweitert werden?Ja, über das Funkmodul GC 171 können bis zu 6 Funkteilnehmer kabellos angebunden werden — Funkrauchmelder GC 172, Funktemperaturmelder GC 173 oder Funkeingabemodule GC 175.Wie viele zusätzliche Rauchmelder kann die RSZ 7 aufnehmen?Bis zu 2 zusätzliche kabelgebundene Rauchmelder (GC 152 oder GC 153). Über das Funkmodul GC 171 sind weitere Funkteilnehmer möglich. Kaufberatung: GEZE RSZ 7 – die richtige Zentrale für Ihre Anforderung? Wann ist die RSZ 7 gegenüber der RSZ 6 die bessere Wahl?Die RSZ 7 bietet gegenüber der RSZ 6 eine Teleskopfunktion, die Sturzüberständen bis 30 mm ausgleicht. Bei engen Einbausituationen oder nachtraeglichem Einbau in Bestandstüren ist die RSZ 7 oft die einzige Lösung ohne aufwendige Umbauarbeiten. Kann ich von einer RSZ 6 auf eine RSZ 7 umruesten?Ja, die RSZ 7 ist voll abwärtskompatibel und kann die RSZ 6 direkt ersetzen. Die Anschluesse für Feststellvorrichtungen und optionale Rauchmelder sind identisch. Lediglich die Befestigungspunkte koennen leicht abweichen. Welche zusaetzlichen Rauchmelder kann ich an die RSZ 7 anschliessen?Sie koennen einen Deckenrauchmelder GC 152 kabelgebunden anschliessen. Für kabellose Erweiterung eignet sich das Wireless KIT GC 170 mit Funkrauchmelder GC 172. Benoetigt die RSZ 7 ein separates Netzteil?Nein, das Netzteil ist in der RSZ 7 integriert. Das separate Stromversorgungsteil RSZ6 ist nicht kompatibel mit der RSZ 7 – es ist ausschliesslich für die ältere RSZ 6 bestimmt. Ist die RSZ 7 für 2-flügelige Türen geeignet?Ja, die RSZ 7 kann zwei Feststellvorrichtungen gleichzeitig ansteuern – beispielsweise zwei E-Gleitschienen oder einen Türschließer mit E-Feststellung wie den TS 5000 E am Standund einen Haftmagneten am Gangflügel. Welche Zulassung hat die RSZ 7 im System?Die RSZ 7 ist Bestandteil der Feststellanlage FA GC 170 mit DIBt-Zulassung nach DIN EN 14637. Alle Komponenten – Zentrale, Rauchmelder und Feststellvorrichtung – muessen aus dem gleichen Zulassungssystem stammen.

Hekatron ORS 142 AT RetroFit — Austausch-Rauchschalter für Deckenmontage Kurz & Knapp RetroFit für Bestandsanlagen — 1:1-Ersatz für ältere ORS 142 Deckenmelder AT-Sockeltausch: Sockel bleibt, nur Melderkopf wechseln Streulichtprinzip nach EN 54-7, Temperaturschwelle 70 °C Erweiterter Temperaturbereich -30 bis +60 °C Verschmutzungskompensation, RS-Bus, potentialfreier Öffner Kompatibel mit 20+ Herstellern Made in Germany Produktbeschreibung Der Hekatron ORS 142 AT RetroFit ist der Austausch-Rauchschalter für bestehende Feststellanlagen mit Deckenmontage. Er ersetzt ältere ORS 142 Melder, deren 8-jährige Nutzungsdauer gemäß DIN 14677 abgelaufen ist. Als RetroFit-Lösung ist er speziell für Anlagen konzipiert, die nach einem älteren Zulassungsbescheid (Z-6.5-xxxx) abgenommen wurden. Der vorhandene Sockel (143 A, 143 UH oder 143 AF) bleibt montiert — beim Tausch wird nur der Melderkopf gewechselt. Technisch entspricht der AT RetroFit dem aktuellen ORS 142 Standard: Verschmutzungskompensation, Alarmschwellennachführung, integrierte Leitungsüberwachung und Multi-Betriebszustandsanzeige. Einbindung in die Feststellanlage Der ORS 142 AT RetroFit wird als direkter Ersatz in bestehende Systeme eingesetzt: ORS 142 AT RetroFit an der Decke → Zentrale (FSZ/RSZ/RMZ) → Haftmagnet → Tür schließt Beim Austausch ist immer die aktuell gültige Zulassung zugrunde zu legen — nicht die alte Zulassung, nach der die Anlage ursprünglich abgenommen wurde. Ist der AT RetroFit in der aktuellen Zulassung des Systems gelistet, kann eine Neuabnahme entfallen. Technische Daten EigenschaftWert DetektionsprinzipStreulicht nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebstemperatur-30 bis +60 °C AbmessungenØ 80 × H 33 mm Gewicht82 g FarbeWeiß (RAL 9010) SockeltypSockelserie 143 (A, AF, UH) KommunikationRS-Bus AT-KennzeichnungJa Nutzungsdauer8 Jahre (DIN 14677) Kompatibilität Der ORS 142 AT RetroFit ist als Austauschmelder für alle Systeme zugelassen, in denen der ORS 142 gelistet ist: Hekatron — FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt dormakaba — RMZ (Z-6.500-2372) GEZE — FA GC 150 System 20+ weitere Hersteller — Assa Abloy, C-Tec, ECO Schulte, Entrematic, GU BKS u. a. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte VerschmutzungGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder AustauschanzeigeGeschlossen GelbStörungGeöffnet RotAlarmGeöffnet Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme LED Grün/Gelb wechselnd8-Jahres-Tausch fälligNeuen AT RetroFit Melderkopf aufsetzen. Sockel bleibt LED Gelb dauerhaftStörungMelderkopf abnehmen, Sockelkontakte prüfen, Kabel durchmessen Melder passt nicht auf alten SockelSockel veraltet (vor Serie 143)Alten Sockel durch Sockel 143 A ersetzen. Verkabelung prüfen Neuabnahme nach Tausch gefordertAT RetroFit nicht in alter ZulassungAktuelle Zulassung prüfen. Neuabnahme durch autorisierte Fachkraft FehlalarmStaub, DampfMontageort bewerten. Ggf. TDS 247 (nicht Fluchtwege) Montage & AT-Tausch Der AT-Tausch an der Decke in drei Schritten: Schritt 1: Alten Melderkopf durch Drehen aus dem Sockel lösen Schritt 2: ORS 142 AT RetroFit aufsetzen und durch Drehen verriegeln Schritt 3: Funktionstest mit Prüfaerosol (Hekatron 918/5) Sockel 143 A, 143 AF oder 143 UH bleibt montiert. Keine Neuverkabelung. Bei sehr alten Anlagen (vor ORS 132): Netzteil auf Kompatibilität prüfen — ältere Energieversorgungen sind möglicherweise nicht geeignet. Zulassungslogik: Wann der ORS 142 AT RetroFit eingesetzt werden muss Wichtig: Nur für Bestandsanlagen (abZ) Der ORS 142 AT RetroFit ist ausschließlich für Feststellanlagen mit alter Zulassung Z-6.5-xxxx (abZ) vorgesehen In Neuanlagen mit Z-6.500-xxxx (abG) darf er nicht verwendet werden — dort den Standard ORS 142 einsetzen Für den Austausch in abZ-Bestandsanlagen ist nur der AT RetroFit zugelassen — der Standard-ORS 142 darf dort nicht als Ersatz eingesetzt werden Wird das falsche Produkt verbaut, verliert die Anlage ihre Zulassung Hintergrund: Seit dem 01.01.2020 unterscheidet das DIBt zwischen abZ (Z-6.5-xxxx, Bestandsanlagen) und abG (Z-6.500-xxxx, Neuanlagen). In abZ-Zulassungen war der Melder mit Auslösevorrichtung als Einheit zugelassen. In abG ist der Melder nur noch als Melder zugelassen — die Auslöselogik liegt in der Zentrale (z. B. FSZ Basis). Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Nicht jede abZ-Zulassung hat den ORS 142 AT freigegeben — die exakte Kompatibilitätstabelle steht in der Montageanleitung (7003085, Seite 2). Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Unter 18 V DC → Netzgerät mit tauschen. Wartung & Prüfung Monatlich — Funktionsprüfung mit Prüfaerosol Hekatron 918/5 Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2 Alle 8 Jahre — Melderkopf tauschen (AT-Sockeltausch) Rauchschalter nicht öffnen, nicht reinigen. Nur Austausch. Einsatzgebiete Bestandsanlagen — 8-Jahres-Austausch bestehender ORS 142 Deckenmelder Drehflügeltüren, Schiebetüren, Tore — an Brand- und Rauchschutzabschlüssen Bahngebundene Förderanlagen — automatische Transportsysteme Nur an Innenwänden. Nicht für staubige/dampfige Umgebungen (dort: TDS 247, nicht in Fluchtwegen). Modellvergleich ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Häufige Fragen zum ORS 142 AT RetroFit Was bedeutet RetroFit?RetroFit bezeichnet den Austausch eines Melders in einer bestehenden Anlage. Der ORS 142 AT RetroFit ist speziell für diesen Zweck konzipiert und trägt die AT-Kennzeichnung. Muss die Anlage nach dem Tausch neu abgenommen werden?Nur wenn der ORS 142 AT RetroFit nicht in der aktuell gültigen DIBt-Zulassung des Systems gelistet ist. Ist er aufgeführt: Funktionstest und Dokumentation im Prüfbuch genügen. Kann ich jeden alten Hekatron-Melder durch den AT RetroFit ersetzen?Ja, sofern der vorhandene Sockel zur Serie 143 gehört. Bei sehr alten Sockeln (vor Serie 143) muss der Sockel mit getauscht werden. Was passiert mit den alten Netzteilen?Bei Austausch von ORS 132 oder älter: Netzteil auf Kompatibilität prüfen. Ältere Energieversorgungen (NAG 03, NG 519) können ungeeignet sein. Unterschied AT RetroFit vs. ORS 142 Standard?Technisch identisch. Der AT RetroFit trägt eine spezielle AT-Kennzeichnung für die eindeutige Zuordnung als Austauschmelder. Für Neuanlagen den Standard ORS 142 verwenden. Wie oft muss der RetroFit-Melder geprüft werden?Wie jeder ORS 142: monatlich Funktionsprüfung, jährlich Fachprüfung, nach 8 Jahren Austausch. Ist der AT RetroFit mit dormakaba RMZ kompatibel?Ja. In der dormakaba-Zulassung Z-6.500-2372 als Austauschmelder gelistet. Kaufberatung: Austausch in Bestandsanlagen Wand- oder Decken-AT?Für bestehende Deckenmelder: ORS 142 AT RetroFit. Für bestehende Wandmelder: ORS 142 W AT. Beide nutzen das AT-Sockeltausch-Prinzip. Lohnt sich der Umstieg auf Funk beim Tausch?Wenn die Kabelinfrastruktur intakt ist: nein — der AT RetroFit ist wirtschaftlicher. Wenn Kabel sanierungsbedürftig sind oder im Denkmalschutz: Funksystem ORS 155 F prüfen. Wie viele Melder brauche ich?Die Anzahl richtet sich nach Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der DIBt-Bauartgenehmigung. In der Regel: 1–2 Melder pro Tür. Kann ich den Tausch selbst durchführen?Den Melderkopf wechseln darf eine eingewiesene Person. Die Abnahme nach Tausch muss durch eine autorisierte Fachkraft erfolgen.

GEZE Stromversorgungsteil RSZ 6Kurz & Knapp:Netzteil/Trafo für GEZE RSZ 6 RauchschalterzentraleEingang 230V AC – Ausgang 24V DCErsatzteil für bestehende RSZ 6-InstallationenNetzteil für die GEZE RSZ 6 RauchschalterzentraleDas Stromversorgungsteil versorgt die GEZE RSZ 6 Rauchschalterzentrale mit der benötigten Betriebsspannung. Es wandelt 230V AC Netzspannung in 24V DC um und stellt damit die Versorgung der Rauchschalterzentrale sowie der angeschlossenen Feststellanlagen-Komponenten sicher.Bei Ausfall des Stromversorgungsteils gehen alle angeschlossenen Feststellanlagen in den sicheren Zustand — die Türen schließen. Ein zeitnaher Austausch ist daher wichtig für den normalen Betrieb.Technische DatenEigenschaftWertEingangsspannung230V ACAusgangsspannung24V DCPassend fürGEZE RSZ 6 Rauchschalterzentrale GEZE Rauchmelder und Zentralen im Vergleich KomponenteTypMontageSpannungBesonderheit RSZ 6RauchschalterzentraleSturz230 V AC / 24 V DCKompakte Standard-RSZ RSZ 7RauchschalterzentraleSturz230 V AC / 24 V DCTeleskop-Funktion, überbrückt Überstände bis 30 mm GC 151Sturzmelder (optisch)Im RSZ-Gehäuseüber RSZKein Deckenmelder nötig, direkt über der Tür GC 152Deckenmelder (optisch)Decke24 V DCAlarmschwellennachführung, Leitungsüberwachung, IP54 GC 172FunkrauchmelderDecke3 V (Batterie)8 Jahre Batterie, kabellos über GC 171 GC 171FunkmodulRSZ-nähe24 V DCBis 6 Funkteilnehmer, Nachrüstung ohne Kabel GC 175FunkeingabemodulWand3 V (Batterie)Taster/BMA kabellos anbinden Wireless KIT GC 170Funk-SetDecke + RSZgemischtGC 171 + 2× GC 172 als Komplettpaket Stromversorgung RSZ 6StromversorgungWand230 V / 24 VErsatz-Netzteil für RSZ 6 Häufige FragenPasst das Stromversorgungsteil auch für die RSZ 7?Nein. Die GEZE RSZ 7 ist eine eigenständige Rauchschalterzentrale mit eigener Stromversorgung. Dieses Ersatzteil ist ausschließlich für die RSZ 6.Was passiert bei Ausfall des Netzteils?Bei Spannungsausfall gehen alle an der RSZ 6 angeschlossenen Feststellanlagen in den sicheren Zustand – die Türen werden durch die Türschließer geschlossen. Die Brandschutzfunktion bleibt also gewährleistet.Wie viele Melder kann ich anschließen?Die Anzahl anschließbarer Melder und Haftmagnete hängt vom Zentralen-Typ ab. Die FSZ Basis unterstützt eine Linie, die FSZ Pro und RSZ mehrere Linien. Kaufberatung: Netzteil für Ihre GEZE Feststellanlage Wann muss das Stromversorgungsteil der RSZ 6 getauscht werden?Das Stromversorgungsteil RSZ6 ist ein Ersatzteil für die RSZ 6 Rauchschalterzentrale. Ein Austausch ist nötig, wenn die Spannungsversorgung der Feststellvorrichtung instabil wird oder das Netzteil komplett ausfaellt – erkennbar an einer dauerhaft geschlossenen Tür trotz aktivierter Feststellung. Ist das Stromversorgungsteil auch für die RSZ 7 geeignet?Nein, das Stromversorgungsteil ist ausschliesslich für die RSZ 6 konzipiert. Die RSZ 7 hat ein eigenes, integriertes Netzteil, das nicht separat erhältlich ist. Kann ich statt des Originalteils ein universelles 24-V-Netzteil verwenden?Nein, verwenden Sie ausschliesslich das Original-Stromversorgungsteil von GEZE. Ein fremdes Netzteil kann die DIBt-Zulassung der Feststellanlage ungültig machen und im Brandfall zu Haftungsproblemen fuehren. Muss nach dem Netzteiltausch eine erneute Abnahme erfolgen?Ein reiner Netzteiltausch gilt als Instandhaltung, nicht als wesentliche Änderung. Dokumentieren Sie den Tausch im Prüfbuch. Eine Neuabnahme ist in der Regel nicht erforderlich, sofern die Anlage ansonsten unveraendert bleibt. Waere eine neue RSZ 7 statt der Reparatur wirtschaftlicher?Wenn Ihre RSZ 6 älter als 10 Jahre ist und häufiger Störungen zeigt, kann der Umstieg auf eine RSZ 7 mit Teleskopfunktion sinnvoll sein. Das Stromversorgungsteil allein ist aber deutlich günstiger als eine neue Zentrale.

GEZE R-Gleitschiene – Feststellanlage als Nachrüstkomponente Gleitschiene mit integriertem Rauchmelder, Rauchschalterzentrale und elektromechanischer Feststellung | 230V AC | ohne Türschließer | Art.-Nr. 116300 Kurz & KnappDie GEZE R-Gleitschiene macht aus einem vorhandenen GEZE TS 5000 eine vollständige Feststellanlage nach DIN EN 14637 – ohne separates RSZ-Gehäuse, ohne externe RauchmelderRauchschalterzentrale und optischer Rauchmelder sind komplett in der Gleitschiene integriert. 230V AC Netzanschluss, elektromechanische Feststellung 80°–130° (überfahrbar), allgemeine Bauartgenehmigung des DIBtGeeignet zur Nachrüstung und als Ersatzgleitschiene GEZE R-Gleitschiene – Kompakte Feststellanlage in der Gleitschiene Die GEZE R-Gleitschiene ist die zentrale Komponente der GEZE Feststellanlage FA GC 150 für einflügelige Türen. Sie enthält alle elektronischen Bauteile, die aus einem mechanischen Türschließer eine normkonforme Feststellanlage machen: den optischen Rauchmelder (GC 151), die Rauchschalterzentrale und die elektromechanische Feststellvorrichtung. Im Normalbetrieb hält die Feststellung die Tür im eingestellten Winkel (80°–130°) offen. Bei Raucherkennung löst die integrierte Rauchschalterzentrale die Feststellung automatisch aus – die Tür schließt selbsttätig über den Türschließer TS 5000. Die Feststellposition ist überfahrbar: Die Tür kann über den Feststellwinkel hinaus geöffnet werden und kehrt in die Halteposition zurück. Der 230V AC Netzanschluss erfolgt direkt an die R-Gleitschiene. Ein separates Netzteil, eine externe Rauchschalterzentrale RSZ 6/7 oder ein separater Wandrauchmelder sind nicht erforderlich. Lieferumfang: R-Gleitschiene mit integriertem Rauchmelder (GC 151) und Rauchschalterzentrale Elektromechanische Feststellvorrichtung Hebel Ohne Türschließer – separat bestellen Vorteile der GEZE R-Gleitschiene Alles in einer Schiene: Rauchmelder, Rauchschalterzentrale und Feststellvorrichtung komplett integriert – kein separates RSZ-Gehäuse, kein Wandrauchmelder Nachrüstung in Minuten: Vorhandenen TS 5000 mit Standard-Gleitschiene zur vollständigen Feststellanlage aufrüsten – nur Gleitschiene tauschen und 230V anschließen 230V AC Direktanschluss: Kein separates Netzteil, kein 24V-Trafo – direkt an die Netzspannung Stufenlose Feststellung 80°–130°: Haltewinkel exakt einstellbar, Feststellposition überfahrbar Externe Rauchmelder erweiterbar: Zusätzliche GC 152 Deckenmelder oder GC 172 Funkrauchmelder anschließbar – für lange Flure oder vorgelagerte Rauchfrüherkennung Alarmschwellennachführung: Der integrierte Rauchmelder passt die Alarmschwelle automatisch an die Umgebungsverschmutzung an – weniger Fehlalarme Bauartgenehmigung DIBt: Komplettsystem FA GC 150 bauaufsichtlich zugelassen für Feuer- und Rauchschutztüren Technische Daten ProdukttypGleitschiene mit integrierter Feststellanlage Betriebsspannung230V AC, 50/60 Hz Feststellbereich80°–130° (stufenlos einstellbar, überfahrbar) RauchmelderOptisch, integriert (GC 151), mit Alarmschwellennachführung RauchschalterzentraleIntegriert in der Gleitschiene Externe RauchmelderAnschließbar (GC 152 Deckenmelder, GC 172 Funkmelder) Bauhöhe Gleitschiene30 mm Kompatible TürschließerGEZE TS 5000 (alle Varianten Bandseite) Max. Flügelbreite1400 mm (mit TS 5000) MontageAm Türrahmen (Bandseite), Schließer auf dem Türblatt Tauschzyklus Rauchmelder8 Jahre (DIN 14677) OberflächeSilberfarbig (116300), Weiß RAL 9016 (116302), Edelstahl ähnlich (116303), nach RAL (116304) NormenDIN EN 1155, DIN EN 14637, DIBt-Bauartgenehmigung So funktioniert die R-Gleitschiene als Feststellanlage Die R-Gleitschiene bildet zusammen mit einem GEZE TS 5000 eine vollständige Feststellanlage vom Typ 1 nach DIN 14677-1 – ein autarkes System ohne Anbindung an eine Brandmeldeanlage. Normalbetrieb: Die elektromechanische Feststellung hält die Tür im eingestellten Winkel offen. Die Haltekraft ist einstellbar. Passanten können die Tür über den Feststellwinkel hinaus öffnen – sie kehrt selbsttätig in die Halteposition zurück. Brandfall: Der integrierte optische Rauchmelder erkennt Rauchpartikel. Die Rauchschalterzentrale wertet das Signal aus und löst die Feststellung aus. Der Türschließer schließt die Tür selbsttätig – der Feuer-/Rauchschutzabschluss ist wiederhergestellt. Manuelle Auslösung: Über einen externen Unterbrechertaster (AS 500, separat erhältlich) kann die Feststellung jederzeit manuell ausgelöst werden. Ein Handauslösetaster ist nach DIN EN 14637 bei jeder Feststellanlage vorgeschrieben. Stromausfall: Bei Unterbrechung der 230V-Versorgung löst die Feststellung ebenfalls aus – die Tür schließt. Das System ist fail-safe konstruiert. Abnahme und Wartung nach DIN 14677 Die R-Gleitschiene ist Teil einer Feststellanlage. Damit gelten die Anforderungen der DIN 14677 an Abnahme und Instandhaltung: PflichtIntervallDurchführung AbnahmeprüfungVor ErstinbetriebnahmeAutorisierte Fachkraft des Herstellers (GEZE) oder DIBt-benannte Prüfstelle FunktionsprüfungMonatlichEingewiesene Person (Betreiber) FachprüfungJährlichFachkraft nach DIN 14677-2 Rauchmelder-TauschAlle 8 JahreFachkraft (Ersatz: GC 151, Art.-Nr. 103555) Monatliche Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen → Tür muss selbsttätig schließen → Feststellung wieder einrasten lassen. Ergebnis im Prüfbuch dokumentieren. Hinweis: Nach 12 fehlerfreien Monatsprüfungen darf auf vierteljährliche Prüfung umgestellt werden. Kompatibilität und Zubehör Die R-Gleitschiene ist ausschließlich mit GEZE Türschließern der TS 5000 Serie (Bandseite-Montage) kompatibel: KomponenteArt.-Nr.Verwendung GEZE TS 5000027333Türschließer (Bandseite) – wird zur Feststellanlage TS 5000 R Montageplatte R-Gleitschiene123296Für Kopfmontage der Gleitschiene (Schiene am Türblatt) Sturzfutterwinkel R-Gleitschiene123324 / 123325Bei fehlendem oder schmalem Sturz Unterbrechertaster AS 500116266Handauslösetaster (Pflicht nach DIN EN 14637) GEZE GC 152 Deckenrauchmelder139850Zusätzlicher externer Rauchmelder GEZE GC 171 Funkmodul163051Kabellose Anbindung externer Funkrauchmelder GEZE GC 172 Funkrauchmelder159656Kabelloser externer Rauchmelder (Batterie ca. 5 Jahre) Ersatzteile: KomponenteArt.-Nr.Tauschzyklus Raucherkennungsteil GC 1511035558 Jahre (DIN 14677) E-Feststellung (Ersatzeinheit)115782Bei Defekt Gleitstein R-Gleitschiene115005Verschleißteil Stromversorgungsteil RSZ 685392Bei Defekt Normen und Zulassungen DIN EN 1155 – Elektrisch gesteuerte Feststellvorrichtungen für Drehflügeltüren DIN EN 14637 – Elektrisch gesteuerte Feststellanlagen für Feuer-/Rauchschutztüren (Systemanforderungen, Leitungsüberwachung) DIN 14677-1 – Instandhaltung von Feststellanlagen (Prüfintervalle, Tauschzyklen, Prüfbuch) DIN 14677-2 – Anforderungen an die Fachkraft für Abnahme und Wartung EN 54-7 – Optische Rauchmelder (Prüfnorm für den integrierten GC 151) Allgemeine Bauartgenehmigung des DIBt – GEZE Feststellanlage FA GC 150 DIN 18040 – Barrierefreies Bauen (Feststellanlage ermöglicht Offenhaltung an Brandschutztüren) CE-Kennzeichnung GEZE Gleitschienen im Vergleich ModellArt.-Nr.FunktionFür Türschließer Standard-Gleitschiene068221GrundversionTS 5000, TS 3000 R-Gleitschiene116300Integrierter Rauchmelder + RSZTS 5000 R R-ISM-Gleitschiene115614Rauchmelder + SchließfolgeregelungTS 5000 R-ISM R-ISM-Gleitschiene BG115622R-ISM für BandgegenseiteTS 5000 R-ISM BG ECline-Gleitschiene143572Freilauf-GleitschieneTS 5000 ECline T-Stop-Gleitschiene102363Integrierte ÖffnungsbegrenzungTS 5000 Montageplatten: Montageplatte Standard oder Montageplatte R-/RFS je nach Schienentyp. EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren mit Feststellfunktion in Flurbereichen. Barrierefreier Durchgang für Bettentransporte.PflegeeinrichtungenFeststellanlagen an Brandschutztüren in Wohnbereichen. Bewohner mit eingeschränkter Mobilität passieren offene Türen ohne Kraftaufwand.Hotels und BürogebäudeBrandabschnittstüren in Fluren. Hohe Durchgangsfrequenz erfordert festgestellte Türen mit normgerechter Rauchdetektion.Schulen und öffentliche GebäudeFluchtwege und Brandabschnitte. Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Gleitstein klemmt in der Schiene — Gleitschiene auf Verformung und Verschmutzung prüfen.Ursache 2: Schließkraft am Türschließer zu niedrig eingestellt — EN-Stufe erhöhen.Ursache 3: Gleitschiene nicht korrekt montiert — Fluchtung zwischen Schließerachse und Gleitschiene prüfen.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen RSZ und Feststellmechanismus unterbrochen — Kabel prüfen.Ursache 2: Spannung am Feststellmechanismus zu niedrig — 24 V DC messen (18–28 V DC Sollbereich).Ursache 3: Integrierter Rauchmelder verschmutzt oder defekt — Prüfaerosol-Test durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellwinkel außerhalb des zulässigen Bereichs — Öffnungswinkel prüfen.Ursache 2: Elektromagnet der Feststellung defekt — Spannungsversorgung und Magnetfunktion prüfen.Problem: Geräusche beim SchließenUrsache 1: Gleitstein verschlissen — Gleitstein austauschen.Ursache 2: Endschlag am Türschließer nicht korrekt eingestellt — Endschlag-Ventil justieren. Häufig gestellte Fragen zur GEZE R-Gleitschiene Kann ich meine vorhandene Standard-Gleitschiene gegen die R-Gleitschiene tauschen?Ja. Die R-Gleitschiene ersetzt die Standard-Gleitschiene am TS 5000. Nach dem Tausch und dem 230V-Anschluss ist der TS 5000 eine vollständige Feststellanlage (TS 5000 R). Für die Inbetriebnahme ist eine Abnahmeprüfung durch autorisiertes GEZE-Fachpersonal vorgeschrieben. Brauche ich zusätzlich eine RSZ 6 oder RSZ 7?Nein. Die Rauchschalterzentrale ist vollständig in der R-Gleitschiene integriert. Eine separate RSZ 6 oder RSZ 7 ist nur bei der E-Variante (TS 5000 E, 24V DC) erforderlich. Wie oft muss der integrierte Rauchmelder getauscht werden?Nach DIN 14677 alle 8 Jahre. Das Raucherkennungsteil GC 151 (Art.-Nr. 103555) ist als Ersatzteil erhältlich. Das Herstelldatum steht auf dem Typenschild der Gleitschiene. Kann ich zusätzliche externe Rauchmelder anschließen?Ja. An die R-Gleitschiene können kabelgebundene GC 152 Deckenmelder oder über das Funkmodul GC 171 kabellose GC 172 Funkrauchmelder angeschlossen werden – sinnvoll bei langen Fluren oder vorgelagerter Rauchfrüherkennung. Was passiert bei Stromausfall?Die Feststellung löst aus und die Tür schließt selbsttätig über den Türschließer. Das System ist fail-safe: Ohne Strom keine Feststellung. Ist ein Handauslösetaster Pflicht?Ja. Nach DIN EN 14637 muss jede Feststellanlage auch manuell ausgelöst werden können. Den GEZE Unterbrechertaster AS 500 (Art.-Nr. 116266) als Zubehör bestellen und in ca. 1,4 m Höhe gut sichtbar montieren. Ist die R-Gleitschiene für Bandgegenseite-Montage geeignet?Nein. Die R-Gleitschiene 116300 ist für Bandseite-Montage (Türschließer auf dem Türblatt, Gleitschiene am Rahmen). Für Bandgegenseite gibt es die R-Gleitschiene BG (Art.-Nr. 120073). Welche Farben sind verfügbar?Silberfarbig (116300), Weiß RAL 9016 (116302), Edelstahl ähnlich (116303) und nach RAL (116304). Kaufentscheidung: R-Gleitschiene, TS 5000 R oder TS 5000 E? Wann die R-Gleitschiene einzeln bestellen?Wenn bereits ein GEZE TS 5000 montiert ist und nachträglich eine Feststellanlage benötigt wird. Oder als Ersatz für eine defekte R-Gleitschiene. Nur Gleitschiene tauschen, 230V anschließen – der Türschließer bleibt. Wann besser den kompletten TS 5000 R bestellen?Bei Neubau oder wenn Türschließer und Feststellanlage gleichzeitig benötigt werden. Der TS 5000 R (Art.-Nr. 116300.027333M) enthält den TS 5000 und die R-Gleitschiene als Komplettset. R-Gleitschiene (230V) oder E-Gleitschiene (24V)?Die R-Gleitschiene arbeitet mit 230V AC – direkter Netzanschluss, kein separates Netzteil. Die E-Variante (TS 5000 E) braucht 24V DC, eine externe RSZ 6/7 und einen separaten Rauchmelder. Die R-Gleitschiene ist die kompaktere und einfacher zu installierende Lösung. Reicht der integrierte Rauchmelder für den Brandschutz?Ja, für die Türüberwachung im Türsturzbereich. Bei langen Fluren oder wenn Rauch vor Erreichen der Tür erkannt werden soll, zusätzliche GC 152 Deckenmelder oder GC 172 Funkrauchmelder verwenden. Ist die R-Gleitschiene für Außentüren geeignet?Nein. Alle Bauartgenehmigungen für Feststellanlagen gelten ausschließlich für Innenwände. Für Außentüren ist keine Feststellanlage nach DIN EN 14637 zugelassen. Welche Wartungskosten kommen auf den Betreiber zu?Die DIN 14677 schreibt monatliche Funktionsprüfungen (kann der Betreiber selbst durchführen) und eine jährliche Fachprüfung (durch autorisiertes Personal) vor. Alle 8 Jahre muss das Raucherkennungsteil GC 151 getauscht werden.

Mechanische Feststellung für GEZE TS 3000 / TS 5000Kurz & KnappMechanische Feststelleinheit zum Nachrüsten in Standard- oder T-Stop-GleitschieneHält die Tür in Offenlage (ca. 80°–130°) – ohne StromPassend für GEZE TS 3000 V und TS 5000 (Standard/T-Stop/Boxer 20,7 mm)Nicht für Brandschutztüren geeignetProduktbeschreibungDie mechanische Feststelleinheit ermöglicht das Feststellen der Tür in Offenlage – ganz ohne elektrischen Anschluss. Sie wird direkt in die vorhandene Standard-Gleitschiene oder T-Stop-Gleitschiene eingesetzt und arretiert die Tür im gewählten Öffnungswinkel zwischen ca. 80° und 130°.Die Feststellung löst sich durch leichten Druck auf das Türblatt in Schließrichtung. Ideal für Büros, Praxen oder Gewerberäume, in denen Türen regelmäßig offen stehen sollen.Technische DatenEigenschaftWertTypMechanische FeststelleinheitFeststellbereichca. 80°–130°StromversorgungKeine (rein mechanisch)BrandschutzNicht für BrandschutztürenKompatibilitätDiese Feststelleinheit passt in folgende GEZE Gleitschienen:Standard-Gleitschiene (Bautiefe 20,7 mm) für TS 3000 V und TS 5000T-Stop-Gleitschiene für TS 5000Nicht kompatibel mit ECline-Gleitschiene, ISM-Gleitschiene oder Boxer 12 mm-Gleitschiene – für diese gibt es jeweils eigene Feststelleinheiten.MontagehinweiseDie Feststelleinheit wird in die Gleitschiene eingesetzt und am Gleitstein befestigt. Die Montage ist auch nachträglich möglich, ohne den Türschließer zu demontieren. Die Feststellkraft lässt sich über eine Einstellschraube anpassen. GEZE Feststelleinheiten im Vergleich ModellArt.-Nr.TypFür Gleitschiene Mech. Feststellung TS 3000/5000071924Mechanisch, rastendStandard-Gleitschiene Feststelleinheit ISM118437Mechanisch, für ISMISM-Gleitschiene Feststelleinheit ECline148820Mechanisch, für EClineECline-Gleitschiene GEZE elektromechanische Feststelleinheit115782ElektromechanischStandard-Gleitschiene Mechanische Feststellungen halten die Tür in beliebiger Position offen. Die GEZE elektromechanische Feststelleinheit löst bei Rauch- oder Brandalarm automatisch aus. Häufige FragenKann die Feststelleinheit an Brandschutztüren verwendet werden?Nein. Brandschutztüren dürfen nur mit zugelassenen Feststellanlagen (elektrisch, mit Rauchmelder) offengehalten werden. Mechanische Feststellungen sind dort verboten.Welche Feststelleinheit brauche ich für die ECline-Gleitschiene?Für ECline gibt es eine eigene Feststelleinheit (Art.-Nr. 148820). Diese Einheit hier passt nur in Standard- und T-Stop-Gleitschienen.Muss die Gleitschiene für den Einbau abgenommen werden?Nein, die Feststelleinheit wird in die montierte Gleitschiene eingesetzt. Der Türschließer bleibt montiert.Lässt sich die Feststellkraft einstellen?Ja, über eine Einstellschraube an der Feststelleinheit. So passen Sie die Haltekraft an das Türgewicht an.Was bedeutet "überfahrbar"?Die Tür kann über den Feststellpunkt hinaus weiter geöffnet werden. Sie rastet beim Zurückschwingen wieder ein. Nicht überfahrbare Einheiten blockieren am Anschlag.Welche Feststelleinheit brauche ich für die ISM-Gleitschiene?Die Feststelleinheit für ISM-Gleitschiene (118437). Diese Einheit hier passt nicht in ISM-Gleitschienen.KaufentscheidungMechanische Feststellung oder elektrische Feststellanlage?Die mechanische Feststellung hält die Tür in einer gewünschten Position offen — ohne Strom. Sie ist NICHT für Brandschutztüren zugelassen. Für Brandschutztüren benötigen Sie eine elektrische Feststellanlage mit Rauchmelder und DIBt-Zulassung.Passt die mechanische Feststellung zu meinem TS 3000 oder TS 5000?Diese mechanische Feststelleinheit ist speziell für die GEZE TS 3000 und TS 5000 Reihe konzipiert. Sie wird in die vorhandene Gleitschiene eingesetzt. Prüfen Sie den Gleitschienen-Typ Ihrer Installation.Brauche ich Zubehör zur mechanischen Feststellung?Die Feststelleinheit wird in die vorhandene Gleitschiene eingesetzt. Weiteres Zubehör ist in der Regel nicht erforderlich.

Hekatron ORS 142 — Optischer Rauchschalter für Feststellanlagen Kurz & Knapp Meistverkaufter Rauchschalter für Feststellanlagen weltweit Optische Raucherkennung nach dem Streulichtprinzip gemäß EN 54-7 Kompatibel mit über 20 Herstellern — von dormakaba über GEZE bis Assa Abloy Verschmutzungskompensation verlängert die Lebensdauer um das 2- bis 3-Fache Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 ist der De-facto-Standard unter den Rauchschaltern für Feststellanlagen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip (Tyndall-Effekt) und steuert über eine angeschlossene Zentrale die Schließung von Brand- und Rauchschutztüren. Die Auswerteelektronik überwacht kontinuierlich die Messkammer auf Verschmutzung und Störung. Eine selbstregelnde Alarmschwellennachführung sorgt für gleichbleibendes Ansprechverhalten über die gesamte Nutzungsdauer. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C aus — als Rückfallebene bei extrem schneller Brandentwicklung. Der ORS 142 ist in nahezu allen gängigen DIBt-Bauartgenehmigungen namhafter Steuerungs- und Schließerhersteller gelistet. Damit eignet er sich als universeller Rauchschalter für Neuinstallationen und als Ersatz für ältere Modelle wie den ORS 132. Einbindung in die Feststellanlage Der ORS 142 ist ein Bestandteil einer Feststellanlage (FSA) und funktioniert nur im Zusammenspiel mit weiteren Systemkomponenten. Der Signalweg: ORS 142 erkennt Rauch → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt selbstständig Die DIBt-Bauartgenehmigung gilt ausschließlich für die in der jeweiligen Zulassung aufgeführten Komponentenkombinationen. Wird ein Gerät durch eines ersetzt, das nicht in der Zulassung steht, ist eine Neuabnahme erforderlich. Der potentialfreie Öffner-Relaiskontakt des ORS 142 öffnet bei Alarm, Störung und Spannungsausfall — damit ist auch bei Stromverlust eine sichere Schließung gewährleistet. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W LeitungsüberwachungOptional, per Magnet im Sockel aktivierbar (43 kΩ Abschlusswiderstand) SchutzartIP 42 Betriebstemperatur-30 bis +60 °C Luftfeuchte (dauernd)10–95 % rF bei ≤34 °C / max. 35 g/m³ bei >34 °C AbmessungenØ 80 × H 33 mm (ohne Sockel) Gewicht82 g (ohne Sockel) FarbeWeiß (RAL 9010), Multicolor (MC) auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677), danach Austausch Kompatibilität Der ORS 142 ist der am breitesten zugelassene Rauchschalter für Feststellanlagen weltweit. Er ist in den DIBt-Bauartgenehmigungen folgender Hersteller gelistet: Hekatron-Zentralen — FSZ Basis (Z-6.500-2427), FSZ Pro (Z-6.500-2359), FSZ kompakt (Z-6.500-2394), RSZ kompakt (Z-6.500-2393) dormakaba / Dorma — RMZ Rauchmeldezentrale (Z-6.500-2372), auch mit Funk-Erweiterung. Der ORS 142 ersetzt den dormakaba RM-N als herstellerfreie Alternative. GEZE — FA GC 150 System als externer Rauchschalter. Alternative zum GEZE GC 152. Weitere kompatible Hersteller: Assa Abloy, C-Tec, Dictator, DMW Schwarze, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz und Stoebich. ORS 142 vs. dormakaba RM-N vs. GEZE GC 152 EigenschaftHekatron ORS 142dormakaba RM-NGEZE GC 152 Kompatibilität20+ HerstellerNur dormakaba RMZNur GEZE RSZ 6/7 abZ-BestandsanlagenORS 142 AT (RetroFit)—— Funk-VarianteORS 155 FRM-F (dormakaba Funeo)GC 172 VerschmutzungskompensationJa (2-3× Lebensdauer)JaJa Tauschzyklus8 Jahre8 Jahre8 Jahre SockelSerie 143dormakaba-SockelGEZE-Sockel Vorteil ORS 142: Universell einsetzbar in Feststellanlagen aller gängigen Hersteller. Der dormakaba RM-N und der GEZE GC 152 sind jeweils nur mit dem eigenen System kompatibel. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose Die Multi-Betriebszustandsanzeige des ORS 142 signalisiert den aktuellen Zustand über farbige LEDs: LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte Verschmutzung — Melder kompensiertGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8 Jahre)Geschlossen GelbStörungGeöffnet RotAlarm (Rauch oder Temperatur)Geöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomMögliche UrsacheMaßnahme LED wechselt Grün/GelbStarke Verschmutzung oder 8-Jahres-AustauschanzeigeHerstelldatum auf Typenschild prüfen. Über 8 Jahre: Melderkopf tauschen (ORS 142 AT RetroFit). Unter 8 Jahre: Verschmutzung → Melder tauschen (nicht reinigbar) LED Gelb dauerhaftStörung: Messkammenfehler, Sockelkontakt lose, KabelbruchMelder aus Sockel nehmen, Kontakte prüfen, neu einsetzen. Kabel auf Durchgang messen. Wiederholung: tauschen LED Rot, Tür schließt nichtAlarm erkannt, Haftmagnet löst nichtSignalweg prüfen: Zentrale (FSZ/RSZ/RMZ) → Relaisausgang → Magnet. Magnet separat testen (Spannung abnehmen) Fehlalarm ohne RauchDampf, Staub oder Insekten in der MesskammerMontageort prüfen. Staubige/dampfige Umgebung? → TDS 247 als Alternative (außer in Fluchtwegen). Melder tauschen, nicht reinigen Keine Reaktion auf PrüfaerosolMesskammer defekt oder Nutzungsdauer überschrittenHekatron Prüfaerosol 918/5 direkt in Einströmöffnung sprühen. Kein Ansprechen: Melder sofort tauschen Leitungsüberwachung meldet FehlerLÜ-Magnet im Sockel fehlt oder falsch positioniertSockel öffnen: Magnet vorhanden? Abschlusswiderstand am Stichende korrekt (43 kΩ)? Kabel durchmessen LED Grün + kurz Gelb (Blitzer)Leichte Verschmutzung — Kompensation aktivKein sofortiger Handlungsbedarf. Bei nächster Jahresprüfung beobachten Sockelwahl Der ORS 142 wird ohne Sockel geliefert. Je nach Montagesituation wird der passende Sockel aus der Hekatron-Serie 143 separat bestellt. Alle Sockel verfügen über einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung. SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume, erhöhte Schutzanforderung Sockel 143 WWandmontageFür ORS 142 W Wandmelder Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündige Montage Ergänzend stehen die Konsolen K 143-S (Sturzmontage) und K 143-K (Wandmontage bei Deckenhöhen über 5 m) zur Verfügung. Montagehinweise Die Montage erfolgt ausschließlich per Schraubbefestigung — Klebemontage ist normativ nicht zulässig. Der Sockel wird an der Decke befestigt, anschließend wird der Melderkopf aufgesteckt und durch Drehen verriegelt. Für die Verkabelung sind handelsübliche Fernmeldekabel verwendbar. Der Kabelquerschnitt richtet sich nach Stromaufnahme und Leitungslänge. Bei Wandmeldern (ORS 142 W) ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Die Planung der Melderanzahl und -position richtet sich nach der Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der jeweiligen DIBt-Bauartgenehmigung. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch gemäß DIN 14677 entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss. Seit dem 01.01.2020 unterscheidet das DIBt zwischen zwei Nummernkreisen: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 AT RetroFit (Art. 31-5000017-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 Standard (Art. 5000552-xxxx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Liegt sie unter 18 V DC, muss das Netzgerät ebenfalls getauscht werden (z. B. durch FSZ Basis oder RSZ kompakt). Wartung & Prüfung Die Wartung von Feststellanlagen ist in DIN 14677-1 geregelt. Folgende Prüfintervalle gelten: Monatlich — Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen, Tür muss vollständig schließen. Durchführung durch eingewiesene Person. Vierteljährlich — wie monatlich. Nach 12 fehlerfreien Monatsprüfungen auf Vierteljahr umstellbar. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2. Vollständige Inspektion aller Komponenten. Prüfmethode: Funktionstest ausschließlich mit Prüfaerosol, z. B. Hekatron 918/5 (FCKW-frei, 250 ml). Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Einsatzgebiete Der ORS 142 ist für den Einsatz in Feststellanlagen an folgenden Abschlüssen zugelassen: Drehflügeltüren — einflügelig und zweiflügelig, Brand- und Rauchschutztüren Schiebetüren — mit entsprechender Feststellvorrichtung Tore — Feuerschutztore mit Feststellanlage Bahngebundene Förderanlagen — automatische Transportsysteme über Brandabschnitte Feuerschutzvorhänge — textile Brandschutzabschlüsse Einschränkungen: Feststellanlagen dürfen nur an Innenwänden betrieben werden. In staubigen oder dampfigen Umgebungen (Küche, Werkstatt, Lager) ist der Thermoschalter TDS 247 die geeignetere Wahl — außer in Flucht- und Rettungswegen, dort sind ausschließlich optische Rauchschalter zulässig. Modellvergleich: Hekatron Rauch- und Thermoschalter Die Hekatron Melder-Familie deckt alle Montagesituationen ab — von der Standard-Neuinstallation bis zur kabelfreien Nachrüstung: ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen in öffentlichen Gebäuden DIBt-Zulassungen für den ORS 142: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen) sowie zahlreiche herstellerspezifische Zulassungen. Häufige Fragen zum ORS 142 Wie oft muss der ORS 142 geprüft werden?Monatliche Funktionsprüfung durch eingewiesene Person (nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar). Jährliche Fachprüfung durch Fachkraft nach DIN 14677-2. Wann ist der Meldertausch nach 8 Jahren fällig?Gemäß DIN 14677 müssen optische Rauchschalter mit Verschmutzungskompensation (wie der ORS 142) nach 8 Jahren ausgetauscht werden. Melder ohne Verschmutzungskompensation bereits nach 5 Jahren. Der ORS 142 zeigt die fällige Nutzungsdauer durch wechselnde Grün/Gelb-LED an. Das Herstelldatum steht auf dem Typenschild. Welchen Ersatzmelder beim 8-Jahres-Tausch — AT oder Standard?Das hängt von der Zulassungsnummer der Feststellanlage ab. Bestandsanlagen mit alter Zulassung Z-6.5-xxxx (abZ): nur ORS 142 AT RetroFit (Art. 31-5000017-04-xx). Neuanlagen mit Z-6.500-xxxx (abG): nur ORS 142 Standard (Art. 5000552-xxxx). Wird das falsche Produkt eingesetzt, verliert die Anlage ihre DIBt-Zulassung. Kann ich den ORS 142 reinigen statt tauschen?Nein. Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Bei Verschmutzung oder Erreichen der Nutzungsdauer ist ausschließlich ein Austausch zulässig. Ist der ORS 142 mit Dorma / dormakaba RMZ kompatibel?Ja. Der ORS 142 ist in der DIBt-Bauartgenehmigung der dormakaba RMZ (Z-6.500-2372) gelistet. Er kann als Alternative zum dormakaba RM-N eingesetzt werden und funktioniert kabelgebunden oder über das Hekatron Funksystem 155 F. Ersetzt der ORS 142 den älteren ORS 132?Ja, der ORS 142 ist der direkte Nachfolger des ORS 132. Beim Austausch unbedingt beachten: Die Energieversorgungen älterer Geräte (NAG 03, NG 519 etc.) sind möglicherweise nicht mehr geeignet — Ausgangsspannung vorher messen. Liegt sie unter 18 V DC, muss das Netzgerät mit getauscht werden (z. B. FSZ Basis, RSZ kompakt). Wie aktiviere ich die Leitungsüberwachung?Durch Einsetzen des beiliegenden Magneten in den Sockel (Serie 143). Der Abschlusswiderstand beträgt 43 kΩ. Die Leitungsüberwachung funktioniert mit Hekatron FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt sowie mit zugelassenen Gleitschienen namhafter Hersteller. Mit älteren Netzteilen (NAG 03, NG 519) ist die LÜ nicht möglich. Welchen Sockel brauche ich?Für Deckenmontage: Sockel 143 A (Standard) oder 143 UH (Unterputz/Hohldecke). Für Wandmontage: Sockel 143 W. Für Feuchträume: Sockel 143 AF. Alle Sockel enthalten einen Magneten zur optionalen Leitungsüberwachung. Was ist der Unterschied zum GEZE GC 152 und dormakaba RM-N?Alle drei sind optische Rauchschalter nach EN 54-7 mit 8-Jahres-Tauschzyklus. Der entscheidende Unterschied: Der ORS 142 ist in den DIBt-Zulassungen von über 20 Herstellern gelistet und damit universell einsetzbar. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Muss ich bei Anlagen älter als 16 Jahre etwas beachten?Ja. Bei älteren Anlagen können die Kondensatoren im Netzgerät ausgetrocknet sein, wodurch die Ausgangsspannung unter 18 V DC fällt. Der neue Melder erkennt die Unterspannung und meldet eine Störung (gelbe LED). Empfehlung: Vor dem Meldertausch die Spannung messen — bei unter 18 V das Netzgerät mit tauschen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol — empfohlen: Hekatron 918/5 (FCKW-frei, 250 ml, ca. 200 Prüfungen). Aerosol direkt in die Einströmöffnung sprühen. Nach Auslösung muss die Tür vollständig schließen. Kaufberatung: Welcher Rauchschalter für Ihre Feststellanlage? Neuinstallation (abG) oder Austausch in Bestandsanlage (abZ)?Entscheidend ist die Zulassungsnummer auf dem Abnahmeschild der Feststellanlage. Neuanlagen mit Z-6.500-xxxx (abG): ORS 142 Standard bestellen. Bestandsanlagen mit Z-6.5-xxxx (abZ): ORS 142 AT RetroFit bestellen. Falsches Produkt führt zum Verlust der DIBt-Zulassung. Kabel oder Funk — wann lohnt sich das Funksystem?Das Funksystem ORS 155 F spart bis zu 60 % Montagezeit und bis zu 1.500 € durch entfallende Verkabelung. Ideal für Nachrüstung in Bestandsbauten, Denkmalschutz und schwierige Leitungsführung. Für Neubauten mit vorhandener Kabelinfrastruktur ist der kabelgebundene ORS 142 die wirtschaftlichere Wahl — kein Batterietausch alle 8 Jahre. Optischer Rauchschalter oder Thermoschalter (TDS 247)?In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter (ORS 142) zulässig — Thermoschalter dort verboten. Der TDS 247 eignet sich für staubige, dampfige oder rauchige Umgebungen (Küchen, Werkstätten, Lager), in denen der ORS 142 Fehlalarme auslösen würde. ORS 142 oder dormakaba RM-N oder GEZE GC 152?Der ORS 142 ist mit über 20 Herstellern kompatibel und damit die universellste Wahl. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Vorteil ORS 142: Sie können die Zentrale wechseln, ohne den Melder tauschen zu müssen. Brauche ich eine separate Zentrale?Ja. Der ORS 142 benötigt eine Feststellanlagen-Zentrale. Hekatron: FSZ Basis, FSZ Pro, RSZ kompakt (Einzeltür mit integriertem Rauchschalter). Oder: dormakaba RMZ, GEZE RSZ. Die RSZ kompakt hat einen integrierten Melder — dort wird kein separater ORS 142 benötigt. Welches Zubehör brauche ich zusätzlich?Mindestens: 1× Sockel (143 A für Decke, 143 W für Wand). Empfohlen: Prüfaerosol Hekatron 918/5 für die monatliche Funktionsprüfung. Außerdem Pflicht: Ein Handauslösetaster (HAT 02/03 kabelgebunden oder HAT 155 F Funk) — jede Feststellanlage muss auch manuell auslösbar sein. Wer darf die Feststellanlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers oder vom Hersteller autorisierte Fachkräfte. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Hekatron bietet die Seminare R 6.1 (Standard) und R 6.2 (erweitert) an. Kann ich den Melder selbst tauschen?Den Melderkopf wechseln (Sockel aufstecken, drehen) darf eine eingewiesene Person. Die Abnahme nach Tausch erfordert jedoch eine autorisierte Fachkraft, wenn das neue Gerät nicht in der bestehenden Zulassung aufgeführt ist. Den Netzanschluss darf ausschließlich eine Elektrofachkraft durchführen. Ist die Feststellanlage für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen gelten ausschließlich für Abschlüsse an Innenwänden.

Hekatron ORS 142 AT RetroFit — Austausch-Rauchschalter für Deckenmontage Kurz & Knapp RetroFit für Bestandsanlagen — 1:1-Ersatz für ältere ORS 142 Deckenmelder AT-Sockeltausch: Sockel bleibt, nur Melderkopf wechseln Streulichtprinzip nach EN 54-7, Temperaturschwelle 70 °C Erweiterter Temperaturbereich -30 bis +60 °C Verschmutzungskompensation, RS-Bus, potentialfreier Öffner Kompatibel mit 20+ Herstellern Made in Germany Produktbeschreibung Der Hekatron ORS 142 AT RetroFit ist der Austausch-Rauchschalter für bestehende Feststellanlagen mit Deckenmontage. Er ersetzt ältere ORS 142 Melder, deren 8-jährige Nutzungsdauer gemäß DIN 14677 abgelaufen ist. Als RetroFit-Lösung ist er speziell für Anlagen konzipiert, die nach einem älteren Zulassungsbescheid (Z-6.5-xxxx) abgenommen wurden. Der vorhandene Sockel (143 A, 143 UH oder 143 AF) bleibt montiert — beim Tausch wird nur der Melderkopf gewechselt. Technisch entspricht der AT RetroFit dem aktuellen ORS 142 Standard: Verschmutzungskompensation, Alarmschwellennachführung, integrierte Leitungsüberwachung und Multi-Betriebszustandsanzeige. Einbindung in die Feststellanlage Der ORS 142 AT RetroFit wird als direkter Ersatz in bestehende Systeme eingesetzt: ORS 142 AT RetroFit an der Decke → Zentrale (FSZ/RSZ/RMZ) → Haftmagnet → Tür schließt Beim Austausch ist immer die aktuell gültige Zulassung zugrunde zu legen — nicht die alte Zulassung, nach der die Anlage ursprünglich abgenommen wurde. Ist der AT RetroFit in der aktuellen Zulassung des Systems gelistet, kann eine Neuabnahme entfallen. Technische Daten EigenschaftWert DetektionsprinzipStreulicht nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebstemperatur-30 bis +60 °C AbmessungenØ 80 × H 33 mm Gewicht82 g FarbeWeiß (RAL 9010) SockeltypSockelserie 143 (A, AF, UH) KommunikationRS-Bus AT-KennzeichnungJa Nutzungsdauer8 Jahre (DIN 14677) Kompatibilität Der ORS 142 AT RetroFit ist als Austauschmelder für alle Systeme zugelassen, in denen der ORS 142 gelistet ist: Hekatron — FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt dormakaba — RMZ (Z-6.500-2372) GEZE — FA GC 150 System 20+ weitere Hersteller — Assa Abloy, C-Tec, ECO Schulte, Entrematic, GU BKS u. a. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte VerschmutzungGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder AustauschanzeigeGeschlossen GelbStörungGeöffnet RotAlarmGeöffnet Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme LED Grün/Gelb wechselnd8-Jahres-Tausch fälligNeuen AT RetroFit Melderkopf aufsetzen. Sockel bleibt LED Gelb dauerhaftStörungMelderkopf abnehmen, Sockelkontakte prüfen, Kabel durchmessen Melder passt nicht auf alten SockelSockel veraltet (vor Serie 143)Alten Sockel durch Sockel 143 A ersetzen. Verkabelung prüfen Neuabnahme nach Tausch gefordertAT RetroFit nicht in alter ZulassungAktuelle Zulassung prüfen. Neuabnahme durch autorisierte Fachkraft FehlalarmStaub, DampfMontageort bewerten. Ggf. TDS 247 (nicht Fluchtwege) Montage & AT-Tausch Der AT-Tausch an der Decke in drei Schritten: Schritt 1: Alten Melderkopf durch Drehen aus dem Sockel lösen Schritt 2: ORS 142 AT RetroFit aufsetzen und durch Drehen verriegeln Schritt 3: Funktionstest mit Prüfaerosol (Hekatron 918/5) Sockel 143 A, 143 AF oder 143 UH bleibt montiert. Keine Neuverkabelung. Bei sehr alten Anlagen (vor ORS 132): Netzteil auf Kompatibilität prüfen — ältere Energieversorgungen sind möglicherweise nicht geeignet. Zulassungslogik: Wann der ORS 142 AT RetroFit eingesetzt werden muss Wichtig: Nur für Bestandsanlagen (abZ) Der ORS 142 AT RetroFit ist ausschließlich für Feststellanlagen mit alter Zulassung Z-6.5-xxxx (abZ) vorgesehen In Neuanlagen mit Z-6.500-xxxx (abG) darf er nicht verwendet werden — dort den Standard ORS 142 einsetzen Für den Austausch in abZ-Bestandsanlagen ist nur der AT RetroFit zugelassen — der Standard-ORS 142 darf dort nicht als Ersatz eingesetzt werden Wird das falsche Produkt verbaut, verliert die Anlage ihre Zulassung Hintergrund: Seit dem 01.01.2020 unterscheidet das DIBt zwischen abZ (Z-6.5-xxxx, Bestandsanlagen) und abG (Z-6.500-xxxx, Neuanlagen). In abZ-Zulassungen war der Melder mit Auslösevorrichtung als Einheit zugelassen. In abG ist der Melder nur noch als Melder zugelassen — die Auslöselogik liegt in der Zentrale (z. B. FSZ Basis). Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Nicht jede abZ-Zulassung hat den ORS 142 AT freigegeben — die exakte Kompatibilitätstabelle steht in der Montageanleitung (7003085, Seite 2). Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Unter 18 V DC → Netzgerät mit tauschen. Wartung & Prüfung Monatlich — Funktionsprüfung mit Prüfaerosol Hekatron 918/5 Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2 Alle 8 Jahre — Melderkopf tauschen (AT-Sockeltausch) Rauchschalter nicht öffnen, nicht reinigen. Nur Austausch. Einsatzgebiete Bestandsanlagen — 8-Jahres-Austausch bestehender ORS 142 Deckenmelder Drehflügeltüren, Schiebetüren, Tore — an Brand- und Rauchschutzabschlüssen Bahngebundene Förderanlagen — automatische Transportsysteme Nur an Innenwänden. Nicht für staubige/dampfige Umgebungen (dort: TDS 247, nicht in Fluchtwegen). Modellvergleich ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Häufige Fragen zum ORS 142 AT RetroFit Was bedeutet RetroFit?RetroFit bezeichnet den Austausch eines Melders in einer bestehenden Anlage. Der ORS 142 AT RetroFit ist speziell für diesen Zweck konzipiert und trägt die AT-Kennzeichnung. Muss die Anlage nach dem Tausch neu abgenommen werden?Nur wenn der ORS 142 AT RetroFit nicht in der aktuell gültigen DIBt-Zulassung des Systems gelistet ist. Ist er aufgeführt: Funktionstest und Dokumentation im Prüfbuch genügen. Kann ich jeden alten Hekatron-Melder durch den AT RetroFit ersetzen?Ja, sofern der vorhandene Sockel zur Serie 143 gehört. Bei sehr alten Sockeln (vor Serie 143) muss der Sockel mit getauscht werden. Was passiert mit den alten Netzteilen?Bei Austausch von ORS 132 oder älter: Netzteil auf Kompatibilität prüfen. Ältere Energieversorgungen (NAG 03, NG 519) können ungeeignet sein. Unterschied AT RetroFit vs. ORS 142 Standard?Technisch identisch. Der AT RetroFit trägt eine spezielle AT-Kennzeichnung für die eindeutige Zuordnung als Austauschmelder. Für Neuanlagen den Standard ORS 142 verwenden. Wie oft muss der RetroFit-Melder geprüft werden?Wie jeder ORS 142: monatlich Funktionsprüfung, jährlich Fachprüfung, nach 8 Jahren Austausch. Ist der AT RetroFit mit dormakaba RMZ kompatibel?Ja. In der dormakaba-Zulassung Z-6.500-2372 als Austauschmelder gelistet. Kaufberatung: Austausch in Bestandsanlagen Wand- oder Decken-AT?Für bestehende Deckenmelder: ORS 142 AT RetroFit. Für bestehende Wandmelder: ORS 142 W AT. Beide nutzen das AT-Sockeltausch-Prinzip. Lohnt sich der Umstieg auf Funk beim Tausch?Wenn die Kabelinfrastruktur intakt ist: nein — der AT RetroFit ist wirtschaftlicher. Wenn Kabel sanierungsbedürftig sind oder im Denkmalschutz: Funksystem ORS 155 F prüfen. Wie viele Melder brauche ich?Die Anzahl richtet sich nach Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der DIBt-Bauartgenehmigung. In der Regel: 1–2 Melder pro Tür. Kann ich den Tausch selbst durchführen?Den Melderkopf wechseln darf eine eingewiesene Person. Die Abnahme nach Tausch muss durch eine autorisierte Fachkraft erfolgen.

GEZE TS 5000 R-ISM FeststellanlageKomplette Feststellanlage für zweiflügelige Türen mit integriertem Rauchmelder (GEZE GC 151) und RSZ in der R-ISM-Gleitschiene, 230V AC, EN 2-6 Kurz & KnappKomplette Feststellanlage: Rauchmelder + Rauchschalterzentrale (RSZ) + Feststellung in R-ISM-Gleitschiene integriert230V AC / 50 Hz NetzanschlussMechanische Schließfolgeregelung (ISM) in Gleitschiene integriertEN 2-6, Bandabstand 1500–2800 mm (Überlänge 3200 mm)Min. Standflügelbreite 400 mm, min. Gangflügelbreite 875 mmFeststellbereich 80°–130°, beidseitigVarianten: beidseitig (R-ISM), Gangflügel (R-ISM/G), Standflügel (R-ISM/S), ohne Feststellung (R-ISM/0) GEZE TS 5000 R-ISM — Die komplette Feststellanlage für zweiflügelige TürenDer GEZE TS 5000 R-ISM ist eine komplette Feststellanlage für zweiflügelige Brandschutztüren. Alle Komponenten — Rauchmelder (Sturzrauchschalter GC 151), Rauchschalterzentrale (RSZ), elektrische Feststellung und mechanische Schließfolgeregelung — sind in der durchgehenden R-ISM-Gleitschiene (2740 × 55 × 30 mm) integriert. Es werden keine externen Rauchmelder oder RSZ benötigt.Das System arbeitet mit 230V AC / 50 Hz Netzanschluss. Die Feststellung hält die Tür beidseitig in einem Bereich von 80° bis 130° offen. Bei Rauchentwicklung erkennt der integrierte Rauchmelder den Brand und die RSZ löst die Feststellung aus. Die Tür schließt selbstständig mit korrekter Schließfolge — Standflügel vor Gangflügel.Im Vergleich zum E-ISM (24V DC, externe Komponenten) ist der R-ISM die kompakteste Lösung: eine Gleitschiene enthält alles. Zusätzlich bietet der R-ISM Komfortfunktionen wie Verschmutzungsanzeige, Alarmschwellennachführung und einen potenzialfreien Kontakt zur Abfrage der Offenhaltung. Vorteile des GEZE TS 5000 R-ISMAll-in-One-Lösung — Rauchmelder, RSZ, Feststellung und Schließfolgeregelung in einer GleitschieneKeine externen Komponenten — kein separater Rauchmelder, keine externe RSZVerschmutzungsanzeige — signalisiert Wartungsbedarf des RauchmeldersAlarmschwellennachführung — kompensiert schleichende Verschmutzung automatischPotenzialfreier Kontakt — zur Abfrage der Offenhaltung (z. B. Gebäudeleittechnik)Feststellbereich 80°–130° — beidseitig, flexibel einstellbarZugelassen nach EN 1154 und EN 1155 — Feuer- und Rauchschutztüren4 Feststellungs-Varianten — beidseitig, Gangflügel, Standflügel, ohne Feststellung Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Türblattbreite1400 mm pro FlügelBandabstand min.1500 mmBandabstand max.2800 mm (Überlänge 3200 mm)Standflügelbreite min.400 mmGangflügelbreite min.875 mmFeststellbereich80°–130° (beidseitig)Spannungsversorgung230V AC / 50 HzR-ISM-Gleitschiene (B × H × T)2740 × 55 × 30 mm (Überlänge: 3140 × 55 × 30 mm)Schließkörper (B × H × T)287 × 47 × 60 mm (2 Stück)SchließfolgeregelungMechanisch (ISM), in Gleitschiene integriertRauchmelderIn Gleitschiene integriertRSZIn Gleitschiene integriertVerschmutzungsanzeigeJaAlarmschwellennachführungJaPotenzialfreier KontaktJa (Abfrage Offenhaltung)ZulassungenDIN EN 1154, DIN EN 1155 Schließfolgeregelung und FeststellanlageDer TS 5000 R-ISM vereint drei Funktionen in einer Gleitschiene:Mechanische Schließfolgeregelung (ISM): Standflügel schließt vor GangflügelElektrische Feststellung: Hält Tür bei 80°–130° offenIntegrierter Rauchmelder + RSZ: Erkennt Rauch, löst Feststellung ausBei Brandalarm oder Stromausfall schließt die Tür mit korrekter Schließfolge. Alle drei Funktionen arbeiten zuverlässig zusammen — ohne externe Komponenten. Montagearten GEZE TS 5000 R-ISMMontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblätter (je 1 Schließer pro Flügel)Rahmen / Sturz (durchgehend)230V AC Anschluss an GleitschieneMontageplatte R-ISM (Art. 118690) bei Feuer- und Rauchschutztüren zwingend erforderlich. Normen & ZulassungenDIN EN 1154 — TürschließmittelDIN EN 1155 — Elektrisch gesteuerte FeststellvorrichtungenDIN EN 1158 — Koordinierungseinrichtungen (Schließfolgeregelung)DIN 14677 — Instandhaltung von Feststellanlagen (jährliche Prüfung)DIN EN 14637 — Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenFeuer- und Rauchschutztüren — zugelassen für T30, T60, T90 Integrierte FeststellanlageDie R-ISM-Gleitschiene enthält eine vollständige Feststellanlage:FunktionDetailsRauchmelderIn Gleitschiene integriert, beidseitig wirkendRauchschalterzentrale (RSZ)In Gleitschiene integriertFeststellungElektromagnetisch, Feststellbereich 80°–130°AuslösungRauch, Stromausfall, Handtaster (optional)VerschmutzungsanzeigeLED-Anzeige bei WartungsbedarfAlarmschwellennachführungAutomatische Kompensation schleichender VerschmutzungPotenzialfreier KontaktZur Abfrage der Offenhaltung4 Gleitschienen-Varianten:R-ISM: Feststellung beidseitig (Gang- und Standflügel)R-ISM/G: Feststellung nur am GangflügelR-ISM/S: Feststellung nur am StandflügelR-ISM/0: Rauchmelder + RSZ, aber ohne Feststellung (nur Überwachung + Schließfolgeregelung) Elektrischer AnschlussParameterWertSpannungsversorgung230V AC / 50 Hz (Netzanschluss)AnschlussDirekt an R-ISM-GleitschieneExterne KomponentenKeine erforderlich (alles integriert)SicherheitsprinzipFail-Safe (stromlos = geschlossen)Optionaler HandtasterZum manuellen Auslösen der FeststellungPotenzialfreier KontaktZur Einbindung in GebäudeleittechnikDer 230V AC Anschluss muss durch eine Elektrofachkraft erfolgen. BrandschutzDer TS 5000 R-ISM ist eine bauaufsichtlich zugelassene Feststellanlage für Feuer- und Rauchschutztüren. Der integrierte Rauchmelder überwacht beidseitig den Türbereich. Bei Rauchentwicklung löst die RSZ die Feststellung aus und die Tür schließt mit korrekter Schließfolge.DIN 14677: Jährliche Prüfung durch befähigte Person (Pflicht)DIN EN 14637: Anforderungen an Feststellanlagen für Feuer-/RauchschutztürenFunktionstest: Regelmäßig (Empfehlung: monatlich) mit Prüfgas oder AuslösetasteVerschmutzungsanzeige: Warnt rechtzeitig vor Einschränkung der Rauchmelder-Empfindlichkeit KompatibilitätSchließer: 2x GEZE TS 5000 (Art. 027333) — identisch zu ISM und E-ISMMontageplatte: Art. 118690 (R-ISM-spezifisch, nicht identisch mit ISM/E-ISM)Nachrüstung: Von ISM auf R-ISM durch Gleitschienen-Tausch + 230V AnschlussHandtaster: Optional anschließbar zum manuellen AuslösenGebäudeleittechnik: Potenzialfreier Kontakt für Statusabfrage Die GEZE TS 5000 Familie im Überblick Der TS 5000 bildet die Basis einer umfangreichen Produktfamilie. Jede Variante erweitert den Funktionsumfang für spezifische Anforderungen — von Bandgegenseite über Barrierefreiheit bis zur Feststellanlage. ModellENMontage / FunktionBesonderheit TS 5000EN 2-6BandseiteBasis, optische SchließkraftanzeigeTS 5000 LEN 2-6BandgegenseiteNicht sichtbar von ÖffnungsseiteTS 5000 L + FeststellungEN 2-6BGS + mech. FeststellungInkl. FeststelleinheitTS 5000 L-EEN 2-6BGS + E-Feststellung24V DC, 80-130°TS 5000 L-REN 2-6BGS + FeststellanlageRauchschalter integriertTS 5000 L-EClineEN 3-5BGS + ÖffnungsunterstützungBarrierefrei bis 1250 mmTS 5000 R-ISMEN 2-6BS, zweiflügelig + RauchschalterFeststellanlage, Schließfolge EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Problem: LED am Rauchmelder dauerhaft rotUrsache 1: Rauchalarm aktiv — Raum lüften, Melder setzt sich nach Abklingen des Rauchs selbst zurück.Ursache 2: Melder verschmutzt — Melder austauschen (Reinigung nicht zulässig).Ursache 3: Lebensdauer überschritten (8 Jahre nach DIN 14677) — Melder tauschen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte FragenWas ist der Unterschied zwischen R-ISM und E-ISM?R-ISM hat Rauchmelder und RSZ in der Gleitschiene integriert (230V AC, All-in-One). E-ISM braucht externe RSZ + Rauchmelder (24V DC). R-ISM ist kompakter, E-ISM flexibler bei der Rauchmelder-Platzierung.Brauche ich bei R-ISM noch zusätzliche Rauchmelder?Nein, der Rauchmelder ist in der R-ISM-Gleitschiene integriert und überwacht den Türbereich beidseitig. Zusätzliche Rauchmelder im Raum sind unabhängig von der Feststellanlage.Was bedeutet R-ISM/0 (ohne Feststellung)?Die R-ISM/0-Gleitschiene enthält Rauchmelder, RSZ und Schließfolgeregelung, aber keine Feststellfunktion. Die Tür wird also nicht offen gehalten, aber der Rauchmelder überwacht den Bereich und kann Alarm an die Gebäudeleittechnik melden.Welchen Bandabstand brauche ich mindestens?Mindestens 1500 mm (mehr als bei ISM mit 1500 mm, weil der integrierte Rauchmelder Platz braucht). Maximum: 2800 mm, mit Überlängen-Gleitschiene 3200 mm.Warum ist die min. Gangflügelbreite 875 mm?Der integrierte Rauchmelder und die RSZ benötigen eine Mindestbreite am Gangflügel von 875 mm, damit alle Komponenten in der Gleitschiene Platz haben.Kann ich von ISM auf R-ISM nachrüsten?Ja. Die Schließer (2x TS 5000) bleiben identisch. Sie tauschen die ISM-Gleitschiene gegen eine R-ISM-Gleitschiene und verlegen einen 230V AC Anschluss. Die Montageplatte ist R-ISM-spezifisch (Art. 118690).Wie oft muss die R-ISM-Feststellanlage geprüft werden?Nach DIN 14677 jährlich durch eine befähigte Person. Zusätzlich empfiehlt sich ein monatlicher Funktionstest. Die Verschmutzungsanzeige signalisiert Wartungsbedarf des Rauchmelders. Häufige Fragen zur Auswahl zweiflügeliger TürschließerR-ISM oder E-ISM — welche Feststellanlage?R-ISM: All-in-One (230V AC), kein externes Zubehör, kompakteste Lösung. E-ISM: 24V DC, externe RSZ + Rauchmelder, flexibler bei Rauchmelder-Platzierung. R-ISM ist die erste Wahl, wenn Einfachheit und kompakte Montage wichtig sind.Brauche ich eine Feststellanlage?Nur wenn die Brandschutztür im Normalbetrieb offen stehen soll. Ohne Offenhaltung reicht ein ISM (mechanisch) oder ISM mit mechanischer Feststelleinheit (118437).Welche Variante für welchen Einsatz?R-ISM (beidseitig) = Standard für offen stehende Brandschutztüren. R-ISM/G = nur Gangflügel offen. R-ISM/S = nur Standflügel offen. R-ISM/0 = Rauchüberwachung ohne Offenhaltung.Kann ich den R-ISM mit Panikfunktion kombinieren?Für Bandgegenseite gibt es die R-ISM-Gleitschiene BG VP (Art. 133711) mit Vollpanikfunktion. Auf der Bandseite ist die Panikfunktion nicht verfügbar.Welche Normen gelten?EN 1154 (Türschließer), EN 1155 (Feststellvorrichtung), EN 1158 (Schließfolge), DIN 14677 (Prüfpflicht jährlich), DIN EN 14637 (Feststellanlagen).Wartungsintervalle?DIN 14677: jährlich (Pflicht). Monatlicher Funktionstest empfohlen. Verschmutzungsanzeige beachten. Alarmschwellennachführung arbeitet automatisch, aber bei Ansprechen der Verschmutzungsanzeige Rauchmelder reinigen.
