GEZE E-ISM-Gleitschiene
583,10 €*
inkl. MwSt
490,00 €
zzgl. MwSt
Lieferzeit: 5-10 Werktage

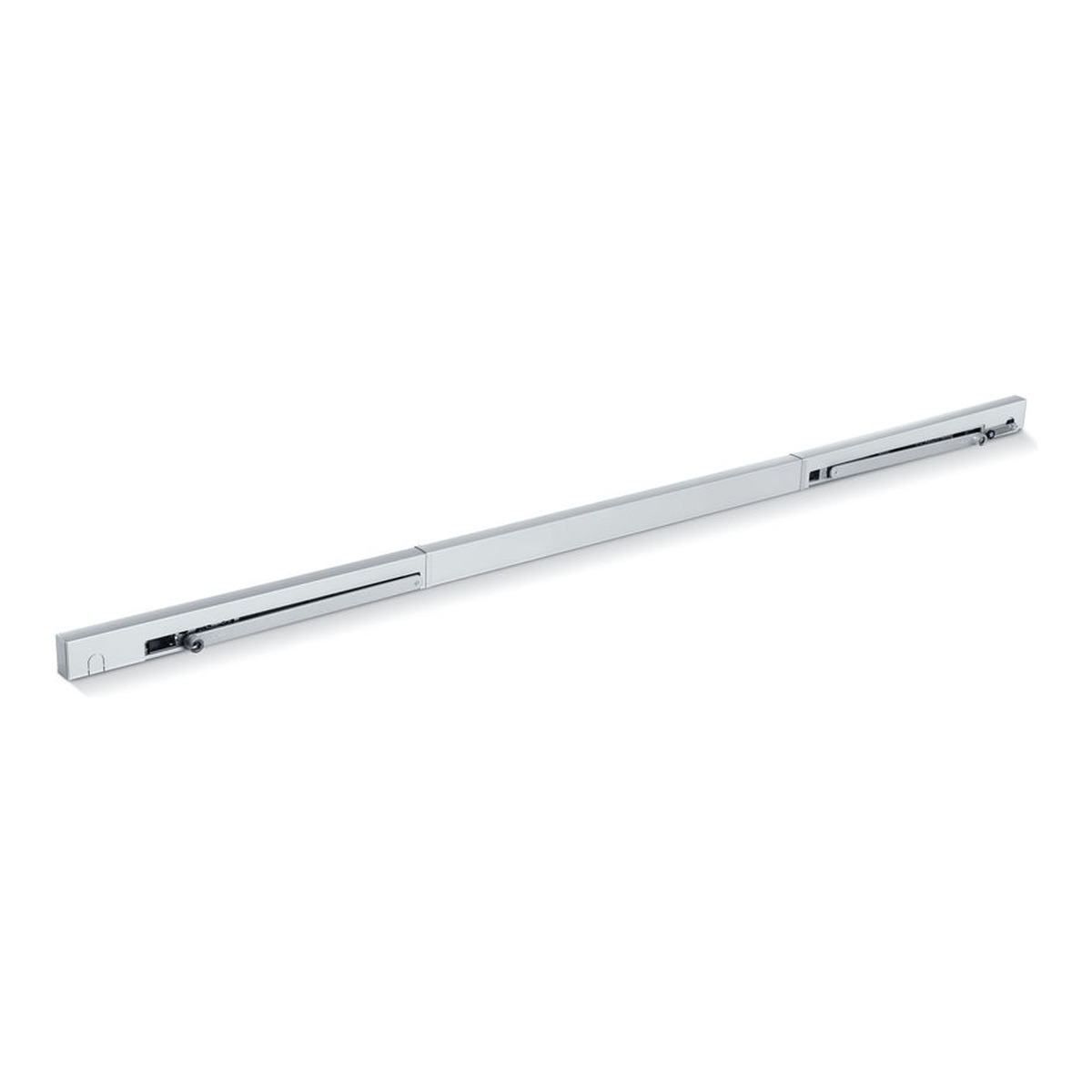

GEZE E-ISM-Gleitschiene TS 5000 — Schließfolgeregelung mit elektrischer Feststellung
Kurz & Knapp
- Gleitschiene für zweiflügelige Türen mit integrierter Schließfolgeregelung und elektrischer Feststellung
- Nur die Gleitschiene mit Hebeln — Türschließer sind nicht enthalten
- Feststellung an Gang- und Standflügel, Bereich 80°–130°, überfahrbar
- 24 V DC, 4,8 W, Schutzart IP43 — Rauchschalter nicht integriert
- Montage auf der Bandseite, 2630 × 40 × 30 mm, EN 1155 und EN 1158
Produktbeschreibung
Die GEZE E-ISM-Gleitschiene TS 5000 verbindet zwei Funktionen in einer durchgehenden Schiene: die integrierte Schließfolgeregelung (ISM) für zweiflügelige Türen und eine elektrische Feststellung. Die Schließfolgeregelung hält den Gangflügel in Warteposition, bis der Standflügel geschlossen ist. Die Feststellung hält beide Flügel im Bereich zwischen 80° und 130° elektromagnetisch offen und gibt sie frei, sobald die Spannung wegfällt.
Die Haltekraft ist stufenlos einstellbar, die Feststellung überfahrbar — der Flügel lässt sich also von Hand aus der Offenlage bewegen, ohne dass etwas beschädigt wird. Versorgt wird die Schiene mit 24 V DC bei 4,8 W Leistungsaufnahme, ausgelegt für 100 % Einschaltdauer. Der flexible Bowdenzug der Schließfolgeregelung wirkt zugleich als Vandalismusschutz.
Ein Rauchschalter ist in dieser Schiene nicht enthalten. Die Auslösung erfolgt über eine externe Einrichtung, etwa eine Rauchschalterzentrale GEZE RSZ 7 mit zugehörigen Meldern. Ist eine Schiene mit bereits eingebauter Zentrale und Melder gewünscht, ist die R-ISM-Gleitschiene die passende Ausführung. Angeboten wird hier die Schiene allein; das System mit Schließerkörpern ist das GEZE TS 5000 E-ISM.
Ihre Vorteile
- Zwei Funktionen in einer Schiene — Schließfolgeregelung und elektrische Feststellung ohne zusätzliche Aufbauten
- Feststellung an beiden Flügeln — Gang- und Standflügel werden gehalten, Bereich 80°–130°
- Haltekraft stufenlos einstellbar — an Türgewicht und Zugluft anpassbar
- Überfahrbar — der Flügel lässt sich von Hand aus der Offenlage bewegen
- 24 V DC bei 4,8 W — 100 % Einschaltdauer, Schutzart IP43
- Vandalismusschutz — der flexible Bowdenzug federt Gewalteinwirkung am Türflügel ab
Anwendungsbereiche
- Zweiflügelige Türen mit Schließfolgeregelung
- Feststellanlagen mit integrierter Feststellung
- Montage auf der Bandseite
- Rechte und linke Anschlagtüren
- Symmetrische und asymmetrische Türteilung möglich
- Bandabstand bis 2800 mm, minimal 1300 mm — minimale Standflügelbreite 400 mm
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Verkaufsname | E-ISM-Gleitschiene TS 5000 |
| Ident-Nr. GEZE | 115600 |
| Normkonformität | EN 1155, EN 1158 |
| Eingangsspannung | 24 V DC |
| Elektrische Leistungsaufnahme | 4,8 W |
| Einschaltdauer | 100 % |
| Restwelligkeit | 20 % |
| Schutzart | IP43 |
| Feststellung | elektrisch |
| Feststellbereich | 80° – 130° |
| Feststellung am Gangflügel / Standflügel | Ja / Ja |
| Feststellung überfahrbar | Ja |
| Rauchschalter integriert | Nein |
| Schließfolgeregelung integriert | Ja |
| Länge | 2630 mm |
| Breite | 40 mm |
| Höhe | 30 mm |
| Farbe | silberfarbig |
| Minimaler Bandabstand | 1300 mm |
| Maximaler Bandabstand | 2800 mm |
| Minimale Standflügelbreite | 400 mm |
| Öffnungsbegrenzung nachrüstbar | Ja |
| Höhenkorrektur möglich | Ja |
| Montageseite | Bandseite |
| Lieferumfang | Gleitschiene mit Hebeln |
Montage
Die Schiene wird auf der Bandseite montiert und ist über Langlöcher um 4 mm horizontal verstellbar. Ein Höhenversatz zwischen Schiene und Schließerkörper lässt sich über die Höhenkorrektur ausgleichen.
Für die Elektrik wird eine Versorgung mit 24 V DC benötigt, üblicherweise aus der Rauchschalterzentrale. Sitzt die Schiene im Sturz und fehlt eine Befestigungsfläche, bietet GEZE die Montageplatte Gleitschiene an (Ident-Nr. 118702 silberfarbig, 118703 nach RAL).
Kompatibilität und Systemkomponenten
Die Schiene gehört zur Baureihe TS 5000 und wird mit zwei TS-5000-Schließerkörpern betrieben. Als vorkonfiguriertes System ist das GEZE TS 5000 E-ISM erhältlich.
| Komponente | Ident-Nr. | Funktion |
|---|---|---|
| Rauchschalterzentrale RSZ 7 | 181025 | Auslöseeinrichtung, 230 V AC Eingang / 24 V DC Ausgang, mit integriertem Rauchmelder |
| Deckenrauchmelder GC 152 | 139850 | zusätzlicher Melder zur Überwachung des Raums |
| Unterbrechertaster | 116266 | löst die Feststellung von Hand aus |
| Funkmodul GC 171 | 163051 | bindet Funkkomponenten in die Anlage ein |
| Flexible Öffnungsbegrenzung | 145311 | begrenzt den Öffnungswinkel, für sämtliche ISM-Varianten der TS 5000 |
ISM, E-ISM oder R-ISM — welche Schiene passt?
Alle vier Schienen regeln die Schließfolge zweiflügeliger Türen. Sie unterscheiden sich darin, ob und wie der Gangflügel festgestellt wird.
| Schiene | Schließfolge | Feststellung | Strom | Montage |
|---|---|---|---|---|
| ISM | mechanisch | keine (mechanisch nachrüstbar) | — | Bandseite |
| ISM BG | mechanisch | keine (mechanisch nachrüstbar) | — | Bandgegenseite |
| E-ISM | mechanisch | elektrisch, 80°–130° | 24 V DC | Bandseite |
| R-ISM | mechanisch | elektrisch, 80°–130° | 230 V AC | Bandseite |
| R-ISM BG | mechanisch | elektrisch, 80°–130° | 230 V AC | Bandgegenseite |
Der Unterschied zwischen E-ISM und R-ISM: Die R-ISM-Schienen haben Rauchschalterzentrale und Rauchmelder bereits eingebaut. Bei der E-ISM sitzt die Auslösung außerhalb der Schiene — etwa in einer Rauchschalterzentrale RSZ 7.
Normen
Die E-ISM-Gleitschiene TS 5000 ist nach DIN EN 1155 (elektrisch betriebene Feststellvorrichtungen) und DIN EN 1158 (Schließfolgeregler) normkonform.
Als Bestandteil einer Feststellanlage an Feuer- und Rauchschutztüren wird sie mit Schließerkörpern, einer Auslöseeinrichtung und Rauchmeldern zu einem Gesamtsystem nach DIN EN 14637 kombiniert. Die Instandhaltung solcher Anlagen richtet sich nach DIN 14677. Die Schiene selbst enthält keinen Rauchschalter — die bauaufsichtlich relevante Betrachtung gilt immer der vollständigen Anlage, nicht der einzelnen Komponente.
Häufige Fragen
Sind Türschließer im Lieferumfang enthalten?
Nein. Geliefert wird die Gleitschiene mit Hebeln. Für zweiflügelige Türen werden zusätzlich zwei TS-5000-Schließerkörper benötigt. Als komplettes System gibt es das GEZE TS 5000 E-ISM.
Ist ein Rauchmelder eingebaut?
Nein. Das GEZE-Datenblatt weist „Rauchschalter integriert: Nein" aus. Die Auslösung übernimmt eine externe Einrichtung, zum Beispiel die RSZ 7 mit integriertem Melder, ergänzt um Deckenrauchmelder GC 152.
Was unterscheidet E-ISM und R-ISM?
Beide stellen elektrisch fest. Bei der R-ISM sind Rauchschalterzentrale und Rauchmelder bereits in der Schiene untergebracht, die Versorgung erfolgt mit 230 V AC. Die E-ISM arbeitet mit 24 V DC und braucht die Auslösung von außen — dafür ist sie schlanker (40 statt 55 mm).
Wie viel Strom braucht die Schiene?
24 V DC bei 4,8 W Leistungsaufnahme, ausgelegt für 100 % Einschaltdauer bei maximal 20 % Restwelligkeit. Die Schutzart beträgt IP43.
Vor dem Kauf
Passt die Schiene an meine Tür?
Der Bandabstand muss zwischen 1300 mm und 2800 mm liegen, der Standflügel mindestens 400 mm breit sein. Die Schiene wird auf der Bandseite montiert; rechte und linke Anschlagtüren sind möglich.
Was wird zusätzlich für eine Feststellanlage benötigt?
Zwei TS-5000-Schließerkörper, eine Auslöseeinrichtung mit 24-V-DC-Ausgang wie die RSZ 7 und die erforderlichen Rauchmelder. Ein Unterbrechertaster ermöglicht das Auslösen von Hand.
Lässt sich der Flügel aus der Offenlage bewegen?
Ja. Die Feststellung ist überfahrbar — der Flügel kann von Hand aus der Offenlage geschoben werden, ohne dass die Mechanik beschädigt wird. Die Haltekraft ist stufenlos einstellbar.
Gibt es die Schiene in anderen Farben?
Geführt wird die silberfarbige Ausführung (115600). GEZE fertigt dieselbe Schiene außerdem in Edelstahl ähnlich (115603), weiß RAL 9016 (115602) und nach RAL (115604) — auf Anfrage.
