GEZE Flexible Öffnungsbegrenzung

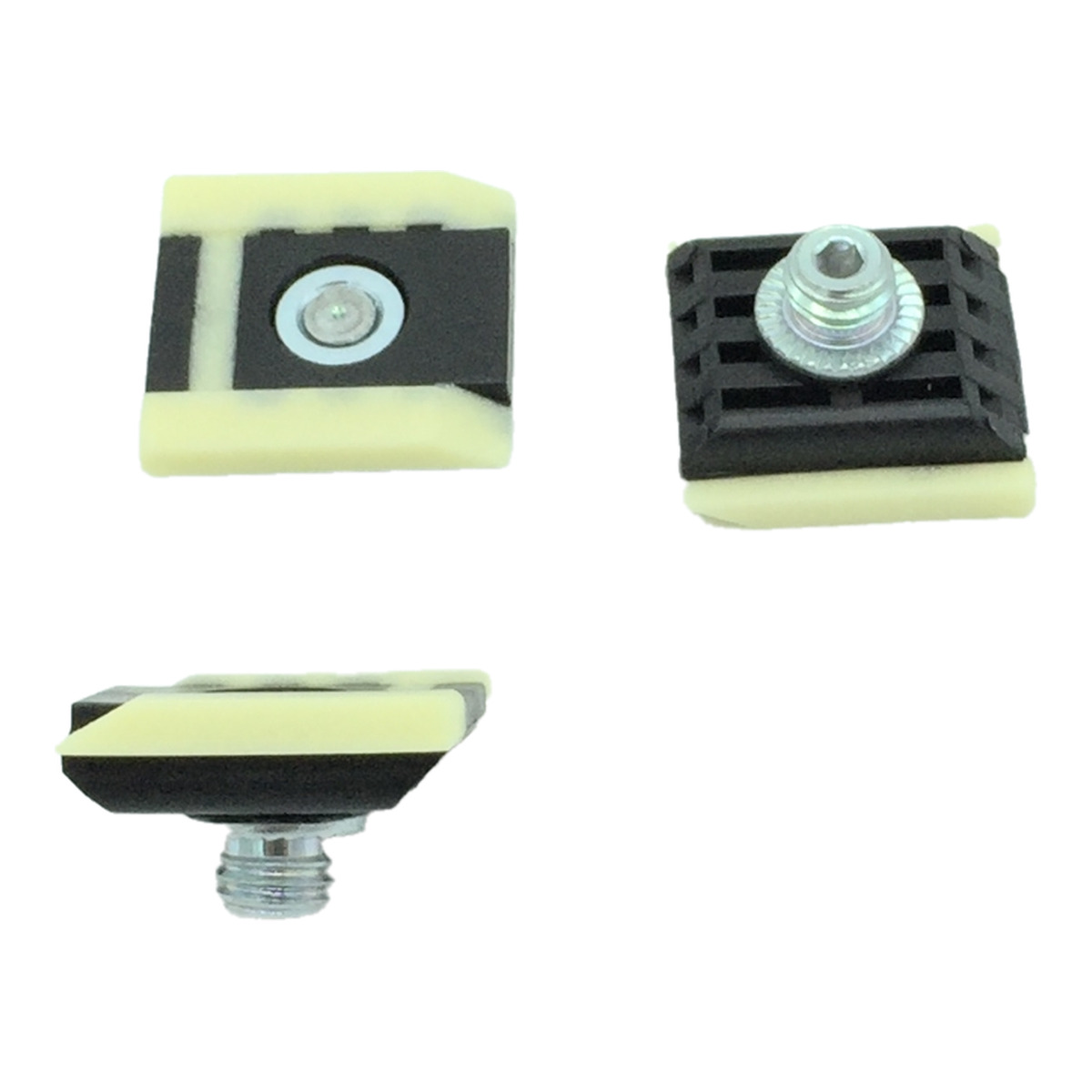

GEZE Gleitstein für R-GleitschieneKurz & Knapp:Ersatz-Gleitstein für GEZE R-Gleitschiene und R-ISM-GleitschieneFür Feststellanlagen mit integriertem RauchmelderEinfacher Austausch ohne Demontage der GleitschieneGleitstein für GEZE Feststellanlagen-GleitschienenDer Gleitstein ist das Verschleißteil in der Gleitschiene, das die Verbindung zwischen Türschließerkörper und Schiene herstellt. Dieser Ersatz-Gleitstein passt in die GEZE R-Gleitschiene und die GEZE R-ISM-Gleitschiene — beides Gleitschienen für Feststellanlagen mit integriertem Rauchmelder.Bei schwergängiger Schließbewegung oder sichtbarem Verschleiß am Gleitstein sollte dieser zeitnah getauscht werden, um Folgeschäden an der Gleitschiene zu vermeiden.KompatibilitätGleitschieneArtikelnummerGEZE R-Gleitschiene116300GEZE R-ISM-Gleitschiene TS 5000115614GEZE R-ISM-Gleitschiene BG TS 5000115622Häufige FragenPasst dieser Gleitstein auch in die Standard-Gleitschiene des TS 5000?Nein. Für die Standard-Gleitschiene (ohne R-Bezeichnung) benötigen Sie den GEZE Gleitstein Art.-Nr. 030267.Wann sollte der Gleitstein getauscht werden?Wenn die Tür ruckartig schließt, Geräusche aus der Schiene kommen oder der Gleitstein sichtbare Abnutzungsspuren zeigt.KaufentscheidungGleitschiene oder Gestänge — was ist besser?Gleitschienen bieten eine optisch dezente Montage und eignen sich besonders für repräsentative Bereiche. Sie haben eine geringere Öffnungsweite als Gestänge. Gestänge bieten mehr Hebelkraft, größere Öffnungswinkel und sind einfacher einzustellen — ideal für schwere Türen und Funktionsbereiche.Welche Gleitschiene passt zu meinem GEZE Türschließer?GEZE bietet verschiedene Gleitschienen-Typen: Standard-Gleitschiene, R-Gleitschiene (mit integriertem Rauchmelder-Anschluss), T-Stop-Gleitschiene (mit Öffnungsbegrenzung), EFS-Gleitschiene (mit elektrischer Feststellung) und ECline-Gleitschiene. Wählen Sie den Typ passend zu Ihrer gewünschten Funktion und Ihrem Türschließer-Modell.Brauche ich eine Montageplatte zur Gleitschiene?Eine Montageplatte wird benötigt, wenn die Gleitschiene nicht direkt am Türrahmen oder an der Wand montiert werden kann — zum Beispiel bei tiefen Sturzbekleidungen oder wenn der Abstand zwischen Schließer und Schiene überbrückt werden muss.

GEZE Gleitstück / Gleitstein für Gleitschiene Kurz & Knapp Ersatz-Gleitstein für GEZE Standard-Gleitschienen Verschleißteil — bei Abnutzung austauschen für sauberen Schließablauf Passend für Gleitschienen der Serien TS 3000 und TS 5000 Produktbeschreibung Das GEZE Gleitstück ist der Gleitstein, der in der Standard-Gleitschiene der Serien TS 3000 und TS 5000 läuft. Als Verschleißteil unterliegt er bei intensiver Nutzung einer natürlichen Abnutzung. Ein abgenutzter Gleitstein kann zu Geräuschen und ungleichmäßigem Schließablauf führen. Der Austausch ist einfach und schnell erledigt — der Gleitstein wird in die Gleitschiene eingesetzt und mit der Achse des Türschließers verbunden. Kompatibilität Kompatibel mitNicht kompatibel mit Gleitschiene TS 5000R-Gleitschiene (→ eigener Gleitstein) Gleitschiene TS 3000RFS/EFS-Gleitschiene (→ Gleitstein RFS/EFS/T-Stop) Standard-Gleitschiene (Band-/Bandgegenseite)T-Stop-Gleitschiene (→ Gleitstein RFS/EFS/T-Stop) Häufig gestellte Fragen Passt dieser Gleitstein auch in die T-Stop-Gleitschiene?Nein. Für T-Stop-, RFS- und EFS-Gleitschienen benötigen Sie den GEZE Gleitstein zu TS 5000 RFS, EFS + T-Stop. Wann sollte der Gleitstein getauscht werden?Wenn der Schließablauf ungleichmäßig wird oder Geräusche auftreten. Bei stark frequentierten Türen empfiehlt sich eine regelmäßige Sichtkontrolle. KaufentscheidungGleitschiene oder Gestänge — was ist besser?Gleitschienen bieten eine optisch dezente Montage und eignen sich besonders für repräsentative Bereiche. Sie haben eine geringere Öffnungsweite als Gestänge. Gestänge bieten mehr Hebelkraft, größere Öffnungswinkel und sind einfacher einzustellen — ideal für schwere Türen und Funktionsbereiche.Welche Gleitschiene passt zu meinem GEZE Türschließer?GEZE bietet verschiedene Gleitschienen-Typen: Standard-Gleitschiene, R-Gleitschiene (mit integriertem Rauchmelder-Anschluss), T-Stop-Gleitschiene (mit Öffnungsbegrenzung), EFS-Gleitschiene (mit elektrischer Feststellung) und ECline-Gleitschiene. Wählen Sie den Typ passend zu Ihrer gewünschten Funktion und Ihrem Türschließer-Modell.Brauche ich eine Montageplatte zur Gleitschiene?Eine Montageplatte wird benötigt, wenn die Gleitschiene nicht direkt am Türrahmen oder an der Wand montiert werden kann — zum Beispiel bei tiefen Sturzbekleidungen oder wenn der Abstand zwischen Schließer und Schiene überbrückt werden muss.

Hekatron Prüfaerosol 918/5 — Prüfgas für optische Rauchschalter Kurz & Knapp Prüfaerosol für die Funktionsprüfung aller optischen Rauchschalter Ca. 200 Prüfungen pro 250-ml-Dose FCKW-frei — umweltverträglich Herstellerübergreifend einsetzbar (ORS 142, dormakaba RM-N, GEZE GC 152) Produktbeschreibung Das Hekatron Prüfaerosol 918/5 ist das Standard-Prüfgas für die Funktionsprüfung optischer Rauchschalter in Feststellanlagen gemäß DIN 14677. Es simuliert Rauch und löst den Melder aus — die Tür muss daraufhin vollständig schließen. Das Aerosol ist FCKW-frei und leicht entzündlich — Lagerung nicht in ausreichend belüfteten Orten. Es ist herstellerübergreifend für alle optischen Rauchschalter verwendbar und wird direkt in die Einströmöffnung des Melders gesprüht (oder über das Prüfgerät FDT 533). Technische Daten EigenschaftWert Inhalt250 ml Prüfungen pro DoseCa. 200 FCKW-freiJa Kompatibel mitAlle optischen Rauchschalter (ORS 142, RM-N, GC 152 etc.) Nicht fürThermoschalter (TDS 247) — dieser wird mit Fön geprüft LagerungTechnische Regeln Druckgase TRG 300 beachten Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ Basis Häufige Fragen Ist das Prüfaerosol vorgeschrieben?DIN 14677 schreibt vor, dass die Funktionsprüfung durch Simulation der Brandkenngröße (Rauch) erfolgen muss. Das Prüfaerosol 918/5 ist das von Hekatron empfohlene Prüfmittel. Kann ich auch ein anderes Prüfaerosol verwenden?Hekatron empfiehlt ausschließlich das 918/5. Es ist auf die Ansprechschwelle der Hekatron-Melder abgestimmt. Andere Aerosole können zu Fehlprüfungen führen. Wie oft brauche ich neues Prüfgas?Bei monatlicher Prüfung einer Tür: ca. 200 Monate ≈ 16 Jahre pro Dose. Bei vielen Türen entsprechend öfter. Lagerhinweise beachten (Druckgase).

Dorma Rauchschalterplatine G-EMR — Original-Ersatzteil für Feststellanlagen Kurz & Knapp Original Dorma Austausch-Rauchmeldeeinheit (Platine mit integrierter Messkammer) Passt in alle Dorma Gehäuse: RMZ, G-EMR (120°/140°) und G-SR-EMR (Contur Design) Aktuelle Platinen-Generation — Abschlusswiderstand 43 kΩ (ersetzt alte 121 kΩ) Pflichtaustausch nach 8 Jahren Betriebszeit gemäß DIN 14677 Passende Abschlusswiderstände im Lieferumfang enthalten Optisches Streulichtverfahren nach EN 54-7 Produktbeschreibung Die dormakaba Rauchschalterplatine G-EMR ist das zentrale elektronische Ersatzmodul zur Instandsetzung und Modernisierung von dormakaba Feststellanlagen. Als technologisches Herzstück der Anlage übernimmt diese Platine die Auswertung der Brandkenngrößen nach dem Streulichtprinzip (optischer Rauchmelder nach EN 54-7) und steuert im Alarmfall das sichere Schließen von Feuer- und Rauchschutztüren. Dieses Original-Ersatzteil dient als Retrofit-Kit und ist kompatibel mit der externen dormakaba Rauchmeldezentrale RMZ (Sturzmontage), der in Gleitschienen integrierten G-EMR (einflügelig, 120° und 140°) sowie dem Schließfolgeregler G-SR-EMR (zweiflügelig). Für Haustechniker und technische Einkäufer ist der Austausch dieses Bauteils die wirtschaftlichste Lösung, um die Betriebserlaubnis einer Feststellanlage gemäß DIN 14677 zu verlängern, ohne das gesamte Gehäuse oder die mechanische Peripherie demontieren zu müssen. Wichtiger Hinweis für Elektriker (Retrofit): Bei diesem Ersatzteil handelt es sich um die aktuelle Platinen-Generation (Ersatz für Art. 5000596.0201). Der erforderliche Abschlusswiderstand für externe Komponenten ändert sich von ehemals 121 kΩ auf 43 kΩ. Passende Widerstände sind im Lieferumfang enthalten und müssen zwingend in allen angeschlossenen externen Komponenten (Handtaster, Deckenmelder) getauscht werden, um Störmeldungen zu vermeiden. In diesen Systemen steckt diese Platine Die Dorma Rauchschalterplatine G-EMR ist die identische Rauchmeldeeinheit in allen Dorma Feststellanlagen im Contur Design. Bei folgenden Systemen ist sie die Detektionseinheit, die nach 8 Jahren gemäß DIN 14677 getauscht werden muss: SystemArt.-Nr.TypBeschreibung Dorma RMZ64800001MRauchmeldezentraleExterne Zentrale für Sturzmontage — steuert EM 500, TS 99 FL und andere Feststellvorrichtungen G-EMR 120°64030001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–120°) und Rauchmelder für TS 93 G-EMR 140°64070001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–140°) und Rauchmelder für TS 93 GSR-EMR 264235001MSchließfolgeregler zweiflügeligFeststellung im Stand- und Gangflügel mit integriertem Rauchmelder G-EMR XEA57070001Gleitschiene XEA DesignGleitschiene mit Rauchmelder im XEA Design für TS 98 XEA Vorteile & Besonderheiten Universal-Ersatzteil — eine Platine für alle Dorma Feststellanlagen-Gehäuse (RMZ, G-EMR 120°/140°, G-SR-EMR) Wirtschaftliche Instandsetzung — nur die Detektionseinheit wird getauscht, Gehäuse und Peripherie bleiben erhalten Retrofit-Kit komplett — neue 43-kΩ-Abschlusswiderstände im Lieferumfang enthalten Optischer Streulichtmelder — bewährtes Detektionsprinzip nach EN 54-7 Integrierte Diagnose — zwei LEDs zeigen Betriebsstatus, Wartungsbedarf und Fehlerzustände 4 DIP-Schalter — konfigurierbar für Reset-Verhalten, Topologie, Deckenmelder und Handtaster Fail-Safe — Ruhestromprinzip: bei Stromausfall oder Alarm schließen die Türen selbsttätig Funksystem-kompatibel — über Funkmodul FM-AP mit kabellosen Meldern erweiterbar Kompatibilität Die Platine ist als Universal-Ersatzteil für das gesamte Dorma Feststellanlagen-System konzipiert: KomponenteKompatibilität SystemgehäuseRMZ, G-EMR 120°, G-EMR 140°, G-SR-EMR — alle im Contur Design TürschließerTS 93 EMR, TS 93 GSR-EMR, TS 92, ITS 96 (mit EMR-Gleitschiene) FreilauftürschließerTS 99 FL, TS 99 FLR, TS 99 FLR-K, TS 97 FLR-K XEA ElektromagneteEM 500 G, EM 500 U, EM 500 A (über RMZ angesteuert) DeckenrauchmelderRM-N (kabelgebunden), RM-F (Funk, über FM-AP) FunkmodulFM-AP zur Einbindung drahtloser Melder (RM-F, HT-F) HandtasterHT-AP, HT-UP (kabelgebunden), HT-F (Funk) AltanlagenErsetzt Vorgänger-Platine (Art. 5000596.0201) — Widerstandswechsel beachten Austauschanleitung Die Installation ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage und darf nur von geschulten Fachkräften (Elektrofachkraft / Sachkundiger nach DIN 14677) durchgeführt werden. Schritt-für-Schritt Platinentausch Sicherheitsabschaltung: 230-V-Zuleitung der Anlage spannungsfrei schalten (Sicherungsautomat / Netzstecker ziehen). Zugang: Verkleidung bzw. Abdeckhaube der RMZ oder der Gleitschiene entfernen. DIP-Schalter dokumentieren: Einstellungen der alten Platine notieren (DIP 1–4). Demontage: Alte Platine aus den Halteklammern lösen und alle Steckverbindungen vorsichtig abziehen. Einbau: Neue Platine in das Gehäuse einklicken und Steckverbindungen wiederherstellen. DIP-Schalter übertragen: Dokumentierte Einstellungen auf der neuen Platine setzen. Spannung einschalten: Reset-Taster betätigen, um DIP-Einstellungen zu bestätigen. Funktionsprüfung: Prüfgas (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen — Alarm muss ausgelöst werden. Retrofit-Maßnahmen (Widerstandswechsel) Beim Austausch einer alten Platine (Art. 5000596.0201) gegen die aktuelle Generation müssen zwingend Anpassungen an der Peripherie vorgenommen werden: Externe Geräte identifizieren: Alle angeschlossenen Handauslösetaster (HT) und Deckenrauchmelder (RM-N) erfassen. Alte Widerstände entfernen: 121-kΩ-Abschlusswiderstände aus diesen Geräten ausbauen. Neue Widerstände einsetzen: 43-kΩ-Abschlusswiderstand (im Lieferumfang) in das letzte Gerät der jeweiligen Linie einsetzen. Reset durchführen: Nach Einschalten der Spannung den Reset-Taster auf der Platine betätigen. Linienüberwachung prüfen: LED 2 (gelb) darf nicht blinken — blinkt sie, ist ein Widerstand falsch oder fehlt. Fehlercodes und LED-Diagnose Die Platine kommuniziert den Betriebsstatus über zwei LEDs. Die korrekte Interpretation ist entscheidend für die Fehlersuche: LEDZustandBedeutung LED 1 (Betrieb)Grün dauerhaftNormalbetrieb — System OK LED 1 (Betrieb)Rot dauerhaftAlarm ausgelöst (Rauch erkannt oder Handauslösung) LED 1 (Betrieb)Grün blinkendWartezustand — manueller Reset erforderlich (DIP 1 = ON) LED 2 (Service)Gelb blinkendWartung fällig, Verschmutzung oder Störung (Drahtbruch). Häufigste Ursache nach Platinentausch: falscher Widerstand 121 kΩ statt 43 kΩ in der Peripherie LED 2 (Service)Gelb dauerhaftAustauschfrist nach DIN 14677 erreicht — Platine muss erneuert werden LED 1 + LED 2Beide blinkendDIP-Schalter wurden verändert — Bestätigung durch Reset-Taster auf der Platine erforderlich DIP-Schalter Konfiguration Auf der Platine befinden sich 4 DIP-Schalter zur Anpassung an die baulichen Gegebenheiten. Änderungen werden erst nach Betätigung des Reset-Tasters übernommen. DIPFunktionOFF (Standard)ON 1Reset-VerhaltenAutomatisch: Anlage schaltet bei Rauchfreiheit selbstständig zurückManuell: Zwingend bei Freilauftürschließern (TS 99 FL) oder Fluchtwegsystemen. Reset per Taster nötig 2Topologie1 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3DeckenmelderOhne DeckenmelderMit Deckenmelder — nötig bei Sturzabstand > 1 m zwischen Sturzunterkante und Decke 4HandtasterOhne HandtasterMit Handtaster — vorgeschrieben bei Haftmagneten (EM 500) und Freilauftürschließern Technische Daten EigenschaftWert ProduktartAustausch-Rauchmeldeeinheit (Platine mit Messkammer) DetektionsprinzipOptisches Streulichtverfahren (Streulichtmelder) nach EN 54-7 Betriebsspannung24 V DC (intern versorgt über Netzteil der Feststellanlage) GesamtausgangsleistungMax. 9,8 W für angeschlossene Feststellvorrichtungen Abschlusswiderstand (aktuelle Generation)43 kΩ Abschlusswiderstand (Vorgänger)121 kΩ — muss bei Retrofit in Peripherie ersetzt werden SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C Relative FeuchteMax. 93 % (nicht kondensierend) Relais-SchaltspannungMax. 30 V DC Relais-SchaltstromMax. 2 A DC Relais-SchaltleistungMax. 60 W Nutzungsdauer Rauchmeldeeinheit8 Jahre (Pflichtaustausch nach DIN 14677) DIP-Schalter4 Stück (Reset-Verhalten, Topologie, Deckenmelder, Handtaster) NormenkonformitätEN 54-7, DIN 14677, DIN EN 1155, Bauartgenehmigung Z-6.500-2372 Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Weitere Zulassung DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN EN 54-25Bestandteile mit Funkverbindung DIN 14677 / DIN 14677-1Instandhaltung von Feststellanlagen (Wartungsintervalle, Pflichtaustausch) EN 14637Schlösser und Baubeschläge — Feststellanlagen für Drehflügeltüren CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung nach DIN 14677 Die Instandhaltung von Feststellanlagen ist sicherheitskritisch. Die DIN 14677 definiert drei Prüfstufen: IntervallDurchführungMaßnahmen MonatlichBetreiber (nach Einweisung)Funktionsprüfung: Rauchauslösung per Prüfgas, Türschließung kontrollieren, LED-Status prüfen VierteljährlichBetreiber (nach 12 fehlerfreien Monatsprüfungen)Wie monatlich — Intervall darf erst nach nachgewiesener Zuverlässigkeit verlängert werden JährlichFachkraft (Sachkundiger)Vollständige Inspektion, Prüfbuch-Eintrag, Sichtprüfung Messkammer, Funktionsprüfung aller Linien Alle 8 JahreFachkraftPflichtaustausch der Rauchmeldeeinheit (diese Platine) — gelbe Dauer-LED signalisiert Fälligkeit Prüfgas-Anwendung: Geeignetes Prüfaerosol (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen. Die Messkammer darf nicht geöffnet oder mit Druckluft ausgeblasen werden — bei starker Verschmutzung ist ein Austausch erforderlich. Abnahmeschild: Nach erfolgreicher Abnahmeprüfung ist ein Prüfschild (105 × 52 mm) an der Anlage anzubringen. Das Prüfbuch muss dauerhaft am Betriebsort vorgehalten werden. Kompatible Peripheriegeräte Die folgenden Geräte werden an die Platine angeschlossen und erweitern das Rauchmeldesystem: GerätArt.-Nr.AnschlussEinsatz RM-N Deckenrauchmelder64830900Kabelgebunden (DIP 3 = ON)Pflicht bei Sturzabstand > 1 m — 2 Stück pro Verpackung FM-AP Funkmodul57290001MKabelgebunden an PlatineFunkempfänger für kabellose RM-F und HT-F RM-F Funkrauchmelder57280011Funk (über FM-AP)Kabelloser Deckenmelder — ideal für Nachrüstung und Denkmalschutz HT-F Funkhandtaster57300011Funk (über FM-AP)Kabellose manuelle Auslösung (DIP 4 = ON) Hekatron ORS 142—KabelgebundenKompatibler Deckenrauchmelder (Fremdmelder) Hekatron TDS 247—KabelgebundenKompatibler Wärmemelder für spezielle Umgebungen Verwandte Ersatzteile & Pflichtdokumentation ErsatzteilArt.-Nr.Wann benötigt? Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (24 V DC Versorgung) — nur für aktuelle Baureihe Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel für zweiflügelige Schließfolgeregler Schraube zum Gleitstück9900064007200Befestigungsschraube für Gleitstück (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach DIBt-Zulassung Prüfbuch Feststellanlagen5372645532Pflichtdokumentation nach DIN 14677 — muss dauerhaft am Betriebsort vorgehalten werden Rauchschalterplatine vs. Netzteilplatine — welches Ersatzteil brauchen Sie? Jede Dorma Feststellanlage im Contur Design enthält zwei Platinen. Anhand der Symptome erkennen Sie, welche getauscht werden muss: Rauchschalterplatine G-EMR (dieses Produkt)Netzteilplatine FunktionRaucherkennung (Streulichtmelder) + Steuerung der FeststellvorrichtungSpannungsversorgung 230 V AC → 24 V DC Typisches Symptom bei DefektGelbe LED blinkt oder leuchtet dauerhaft, Fehlalarm, keine RaucherkennungKeine LED-Anzeige, Feststellvorrichtung hält nicht, komplett tot PflichtaustauschAlle 8 Jahre (DIN 14677)Nur bei Defekt DIP-Schalter / KonfigurationJa — 4 DIP-Schalter auf dieser PlatineNein — keine Konfiguration nötig Widerstandswechsel nötig?Ja — 43 kΩ statt 121 kΩ bei RetrofitNein Art.-Nr.99000640013009900064001400 Tipp: Messen Sie die Ausgangsspannung am Netzteil: liefert es stabile 24 V DC, ist das Netzteil in Ordnung und die Rauchschalterplatine ist die Ursache. Keine Spannung → Netzteil tauschen. Häufig gestellte Fragen Warum blinkt die gelbe LED nach dem Einbau der neuen Platine?Dies deutet auf einen falschen Abschlusswiderstand hin. Die aktuelle Platinen-Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch die alten 121-kΩ-Widerstände verbaut sind, erkennt die Anlage dies als Leitungsfehler. Tauschen Sie die Widerstände und führen Sie einen Reset durch. Wann muss die Rauchschalterplatine ausgetauscht werden?Gemäß DIN 14677 nach 8 Jahren Betriebszeit. Die Anlage signalisiert den Zeitpunkt durch dauerhaftes Leuchten der gelben LED (LED 2). Unabhängig davon muss bei starker Verschmutzung der Messkammer vorzeitig getauscht werden. Was ist der Unterschied zwischen der alten und neuen Platine?Die neue Platine (erkennbar am weißen Gehäuseblock) nutzt eine 43-kΩ-Linienüberwachung. Die alte Platine (offene Bauweise, Art. 5000596.0201) nutzte 121 kΩ. Sie sind mechanisch kompatibel, erfordern aber den Tausch der Widerstände in der Peripherie. In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und G-EMR 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig). Wann sind zusätzliche Deckenrauchmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke mehr als 1 Meter beträgt — auch wenn nur auf einer Türseite. Dann müssen zwei RM-N an der Decke installiert und an die Platine angeschlossen werden (DIP 3 auf ON). Wie muss die Platine bei Freilauftürschließern konfiguriert werden?Bei TS 99 FL oder anderen Freilauftürschließern ist manueller Reset vorgeschrieben: DIP-Schalter 1 auf ON. Die Tür darf nach Alarmauslösung nicht automatisch wieder feststellen, sondern muss per Taster freigegeben werden. Was bedeuten gleichzeitig blinkende LEDs?LED 1 und LED 2 blinken gleichzeitig, wenn DIP-Schalter nach der Inbetriebnahme verändert wurden. Einmal kurz den Reset-Taster auf der Platine drücken — damit werden die neuen Einstellungen gespeichert. Was passiert bei Stromausfall?Die Feststellanlage arbeitet nach dem Ruhestromprinzip: Bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet und die Türen schließen sicher durch die Kraft der Türschließer (Fail-Safe-Prinzip). Die Brandschutzfunktion ist damit auch ohne Strom gewährleistet. Welches Prüfgas eignet sich für die Funktionsprüfung?Geeignetes Prüfaerosol wie Hekatron 918/5. Stoßweise aus 10–15 cm Entfernung in die Messkammer sprühen. Kein Druckluft-Ausblasen — das beschädigt die optische Kammer und verfälscht die Kalibrierung. Ist die Platine mit dem Dorma Funeo Funksystem kompatibel?Ja. Über das Funkmodul FM-AP können drahtlose Funk-Rauchmelder (RM-F) und Funk-Handtaster (HT-F) an die Platine angebunden werden. Besonders geeignet für Nachrüstungen und denkmalgeschützte Gebäude. Häufige Fragen zur Ersatzteil-Auswahl Brauche ich die Rauchschalterplatine oder eine komplette RMZ?Die Platine reicht aus, wenn Ihr Gehäuse (RMZ, G-EMR oder G-SR-EMR) mechanisch intakt ist und nur die Rauchmeldeeinheit getauscht werden muss — z. B. nach 8 Jahren oder bei defekter Detektion. Eine komplette RMZ benötigen Sie nur, wenn auch das Gehäuse, Netzteil oder die Anschlussklemmen beschädigt sind. Kann ein Elektriker den Tausch selbst durchführen?Ja, sofern er als Sachkundiger nach DIN 14677 eingewiesen ist. Der Tausch ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage — die Durchführung muss im Prüfbuch dokumentiert werden. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (kabelgebundener Deckenrauchmelder), ORS 155 F (Funkrauchmelder über FM 155 F), TDS 247 (Wärmemelder) und HAT 155 F (Funkhandtaster) sind mit der Platine kompatibel.

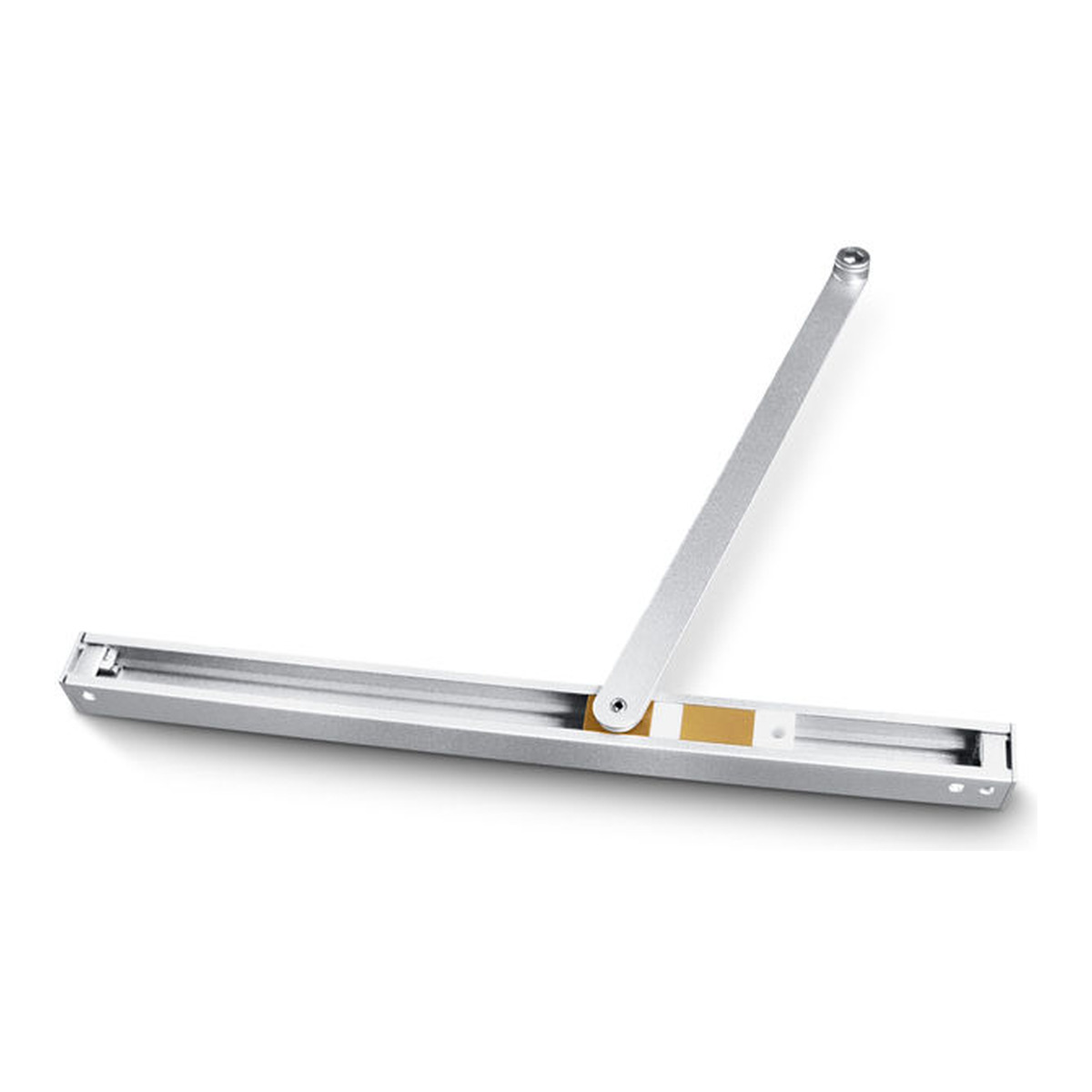

GEZE T-STOP-Gleitschiene mit integrierter ÖffnungsbegrenzungGleitschiene mit einstellbarem Türstopp – verhindert zuverlässig das Anschlagen der Tür an Wände oder Möbel. Die Öffnungsbegrenzung ist stufenlos einstellbar.Kurz & KnappIntegrierte Öffnungsbegrenzung – kein separater Türpuffer nötigStufenlos einstellbarer ÖffnungswinkelKompatibel mit GEZE TS 5000 und TS 3000Quetschschutz: Gedämpftes Stoppen ohne RückprallDrehlager 112688 separat erforderlichProduktbeschreibungDie GEZE T-STOP-Gleitschiene vereint Gleitschiene und Türstopper in einem Bauteil. Der integrierte Anschlagpuffer begrenzt den Öffnungswinkel der Tür stufenlos – Wandschäden, beschädigte Möbel oder Stolperfallen durch separate Bodentürpuffer gehören damit der Vergangenheit an.Der T-STOP bremst die Tür kontrolliert ab. Anders als starre Türstopper federt er die Bewegungsenergie dämpfend ab – ohne Rückprall und ohne Quetschgefahr für Finger.Wichtig: Zur Montage wird das GEZE Drehlager 112688 separat benötigt.Technische DatenEigenschaftWertArtikelnummer102363ÖffnungsbegrenzungStufenlos einstellbarKompatibel mitGEZE TS 5000, TS 3000Erforderliches ZubehörDrehlager 112688FarbenSilber, Weiß RAL 9016LieferumfangT-STOP-Gleitschiene mit Anschlagpuffer, ohne DrehlagerKompatibilitätDie T-STOP-Gleitschiene ist kompatibel mit:GEZE TS 5000 – alle VariantenGEZE TS 3000 – alle VariantenZur Montage wird zwingend das GEZE Drehlager 112688 benötigt. Alternativ ist das Komplett-Set Drehlager + T-Stop-Gleitschiene erhältlich. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). MontageDie T-STOP-Gleitschiene wird anstelle der Standard-Gleitschiene montiert:Drehlager 112688 am Türrahmen befestigenT-STOP-Schiene in das Drehlager einhängenÖffnungswinkel über den Anschlagpuffer einstellenAuf Feuer- und Rauchschutztüren ist zusätzlich die Montageplatte 001512 erforderlich. GEZE Gleitschienen im Vergleich ModellArt.-Nr.FunktionFür Türschließer Standard-Gleitschiene068221GrundversionTS 5000, TS 3000 R-Gleitschiene116300Integrierter Rauchmelder + RSZTS 5000 R R-ISM-Gleitschiene115614Rauchmelder + SchließfolgeregelungTS 5000 R-ISM R-ISM-Gleitschiene BG115622R-ISM für BandgegenseiteTS 5000 R-ISM BG ECline-Gleitschiene143572Freilauf-GleitschieneTS 5000 ECline T-Stop-Gleitschiene102363Integrierte ÖffnungsbegrenzungTS 5000 Montageplatten: Montageplatte Standard oder Montageplatte R-/RFS je nach Schienentyp. Häufige FragenBrauche ich das Drehlager 112688 separat?Ja, das Drehlager ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Alternativ gibt es das Komplett-Set 112688.102363.Kann ich den Öffnungswinkel nachträglich ändern?Ja, der Anschlagpuffer ist stufenlos verschiebbar. Der Öffnungswinkel kann jederzeit angepasst werden.Ersetzt die T-STOP-Gleitschiene einen Bodentürpuffer?Ja, die T-STOP-Gleitschiene macht separate Bodentürpuffer oder Wandpuffer überflüssig.KaufentscheidungT-Stop oder Standard-Gleitschiene?Die T-Stop-Gleitschiene bietet eine integrierte, einstellbare Öffnungsbegrenzung. Die Tür stoppt bei einem definierten Winkel und schützt angrenzende Wände. Die Standard-Gleitschiene hat keine Öffnungsbegrenzung. Wählen Sie T-Stop, wenn der Öffnungswinkel begrenzt werden muss.Welcher Türschließer ist mit der T-Stop-Gleitschiene kompatibel?Die T-Stop-Gleitschiene ist für GEZE Türschließer der TS 5000-Serie und verwandte Modelle konzipiert. Prüfen Sie die Kompatibilitätsliste.Brauche ich eine Montageplatte zur T-Stop-Gleitschiene?Eine Montageplatte wird nur benötigt, wenn die Gleitschiene nicht direkt am Rahmen montiert werden kann. Für die T-Stop-Gleitschiene gibt es eine spezifische Montageplatte.

GEZE TS 5000 ISM GleitschienentürschließerZweiflügeliges Türschließersystem mit mechanischer Schließfolgeregelung in der ISM-Gleitschiene, Bandseite, EN 2-6 Kurz & KnappZweiflügelig mit integrierter mechanischer Schließfolgeregelung (ISM)Schließfolge in der ISM-Gleitschiene integriert — kein Bowdenzug erforderlichEN 2-6, max. Türblattbreite 1400 mm, Bandabstand 1300–2800 mm (Überlänge 3200 mm)Max. Öffnungswinkel 180°, min. Standflügelbreite 400 mmZugelassen nach DIN EN 1154 und EN 1158Symmetrische und asymmetrische Türteilung möglich GEZE TS 5000 ISM — Mechanische Schließfolgeregelung für zweiflügelige TürenDer GEZE TS 5000 ISM ist ein Gleitschienentürschließersystem für zweiflügelige Anschlagtüren mit mechanischer Schließfolgeregelung. Die Schließfolge ist direkt in der durchgehenden ISM-Gleitschiene (2630 × 40 × 30 mm) integriert — ein Bowdenzug wie beim TS 5000 IS ist nicht erforderlich. Die Mechanik in der Schiene stellt sicher, dass der Standflügel vor dem Gangflügel schließt.Das System eignet sich für Türblattbreiten bis 1400 mm pro Flügel und Bandabstände von 1300 bis 2800 mm. Für größere Bandabstände bis 3200 mm ist eine ISM-Gleitschiene in Überlänge (3030 × 40 × 30 mm) erhältlich. Der maximale Öffnungswinkel beträgt 180°, die minimale Standflügelbreite 400 mm.Optional kann eine mechanische Feststelleinheit ISM (Art. 118437) in die Gleitschiene eingesetzt werden, die die Tür bei einem definierten Öffnungswinkel festhält. Die Montage erfolgt auf der Bandseite — beide Schließer werden auf den Türblättern befestigt, die ISM-Gleitschiene am Sturz. Vorteile des GEZE TS 5000 ISMMechanische Schließfolgeregelung — in der Gleitschiene integriert, kein Bowdenzug nötigElegante Lösung — keine zusätzlichen sichtbaren KomponentenStufenlos einstellbare Schließkraft EN 2-6 — für Türblattbreiten bis 1400 mmMax. Öffnungswinkel 180° — volle Durchgangsbreite nutzbarÜberlänge verfügbar — Bandabstand bis 3200 mm mit Überlängen-GleitschieneZugelassen nach EN 1154 und EN 1158 — für Feuer- und RauchschutztürenSymmetrisch und asymmetrisch — flexible TürteilungOptionale Feststelleinheit ISM — mechanische Feststellung nachrüstbar (Art. 118437) Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Türblattbreite1400 mm pro FlügelBandabstand min.1300 mmBandabstand max.2800 mm (Überlänge 3200 mm)Standflügelbreite min.400 mmÖffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mm (2 Stück)ISM-Gleitschiene (B × H × T)2630 × 40 × 30 mm (Überlänge: 3030 × 40 × 30 mm)SchließfolgeregelungMechanisch (ISM), in Gleitschiene integriertEndschlagHydraulisch, über Ventil einstellbarÖffnungsdämpfungHydraulisch einstellbarMontageTürblattmontage BandseiteTürteilungSymmetrisch und asymmetrischZulassungenDIN EN 1154, EN 1158 Schließfolgeregelung: ISM (mechanisch) vs. IS (hydraulisch)Der GEZE TS 5000 ISM arbeitet mit mechanischer Schließfolgeregelung, direkt in der Gleitschiene integriert:MerkmalISM (mechanisch)IS (hydraulisch)FunktionsprinzipMechanik in der GleitschieneBowdenzug zwischen den SchließernZusätzliche KomponentenKeineBowdenzug erforderlichMontageaufwandSchließfolge integriertBowdenzug verlegenOptikKeine sichtbaren ZusatzteileBowdenzug in Schiene verdecktPreisHöherGünstigerZulassungenEN 1154 + EN 1158EN 1154 Montagearten GEZE TS 5000 ISMMontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblätter (je 1 Schließer pro Flügel)Rahmen / Sturz (durchgehend)Standardmontage, Montageplatte empfohlenMontageplatte (Art. 118702) bei Feuer- und Rauchschutztüren zwingend erforderlich. MontagehinweiseDas GEZE TS 5000 ISM System wird auf der Bandseite montiert. Beide Schließer auf den Türblättern, die ISM-Gleitschiene durchgehend am Sturz.Bohrlehre GEZE verwenden für exakte PositionierungISM-Gleitschiene mittig am Sturz ausrichtenSchließfolge nach Montage prüfen: Standflügel muss vor Gangflügel schließenSchließkraft beider Flügel separat einstellenOptionale Feststelleinheit ISM (118437) in Gleitschiene einsetzen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufDIN EN 1158 — Koordinierungseinrichtungen für Drehflügeltüren (Schließfolgeregelung)Feuer- und Rauchschutztüren — zugelassen für T30, T60, T90 (zweiflügelig)DIN 18040 — Barrierefreies Bauen (bis 1100 mm Flügelbreite pro Flügel) Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte FragenWarum ist die mechanische Schließfolgeregelung (ISM) besser als die hydraulische (IS)?Die ISM hat die Schließfolge direkt in der Gleitschiene integriert — kein Bowdenzug, keine Zusatzkomponenten. Optisch eleganter, weniger wartungsanfällig und nach EN 1158 zugelassen. Die IS-Variante ist dafür günstiger.Welchen Bandabstand brauche ich mindestens?Der minimale Bandabstand für den TS 5000 ISM beträgt 1300 mm. Der maximale Bandabstand ist 2800 mm mit der Standard-ISM-Gleitschiene und 3200 mm mit der Überlängen-Variante.Kann ich eine mechanische Feststelleinheit nachrüsten?Ja, die mechanische Feststelleinheit ISM (Art. 118437) kann jederzeit in die ISM-Gleitschiene eingesetzt werden. Sie hält die Tür bei einem definierten Öffnungswinkel mechanisch fest. Kein elektrischer Anschluss erforderlich.Welche minimale Standflügelbreite ist möglich?Die minimale Standflügelbreite beträgt 400 mm. Bei der Bandgegenseite-Variante (L-ISM) sind es 380 mm.Ist eine asymmetrische Türteilung möglich?Ja, der TS 5000 ISM eignet sich für symmetrische und asymmetrische Türteilung. Die Schließkraft jedes Flügels wird separat eingestellt.Welche Oberflächen sind für die ISM-Gleitschiene verfügbar?Silberfarbig (115549), weiß (115591), schwarz (198813), Edelstahl ähnlich (115592) und nach RAL (115593). Überlängen in silberfarbig (115598) und nach RAL (115599). Häufige Fragen zur Auswahl zweiflügeliger TürschließerBandseite oder Bandgegenseite?ISM = Bandseite (Schließer auf Türblatt, max. 180° Öffnungswinkel). L-ISM = Bandgegenseite (Schließer am Sturz, max. 130°, Schließer von Öffnungsseite nicht sichtbar).Brauche ich eine Feststellanlage?Nur wenn die Tür im Normalbetrieb offen stehen soll. Dann E-ISM (24V DC, externe RSZ) oder R-ISM (230V AC, integrierter Rauchmelder) wählen. Sonst reicht die mechanische Feststelleinheit ISM (118437) für manuelles Festhalten.Was ist der Unterschied zum VPK (Komplettpaket)?Das TS 5000 L-ISM VPK ist ein Komplettpaket für die Bandgegenseite mit Panikfunktion an beiden Flügeln. Es enthält 2 Schließer + ISM-Gleitschiene BG + CB flex Mitnehmerklappe.Kann ich von ISM auf E-ISM oder R-ISM aufrüsten?Ja. Die Schließer bleiben identisch. Sie tauschen die ISM-Gleitschiene gegen eine E-ISM-Gleitschiene (elektr. Feststellung, 24V DC) oder R-ISM-Gleitschiene (Feststellung + Rauchmelder, 230V AC).Welche Zulassungen braucht eine zweiflügelige Brandschutztür?Türschließer: EN 1154. Schließfolgeregelung: EN 1158. Feststellanlage: EN 1155. Jährliche Prüfung nach DIN 14677 bei Feststellanlagen.Wie oft muss gewartet werden?Jährlich: Schließfolge prüfen, Schließkraft kontrollieren, Gleitschiene auf Beschädigung prüfen. Bei Brandschutztüren: Prüfung nach DIN 14677.
