Dorma Zulassungs-Set Feststellanlagen

DORMA TS 93 EMR — Türschließer mit Feststellung und integriertem Rauchmelder Kurz & Knapp Komplettset: TS 93 B Türschließer EN 2–5 + G-EMR Gleitschiene mit Feststellung und Rauchmelder Eigenständige Feststellanlage — keine separate RMZ erforderlich Feststellpunkt 80°–140° stufenlos einstellbar, Türbreite bis 1.250 mm Easy-Open-Technologie: 40 % weniger Kraftaufwand (DIN 18040) Serienmäßig Schließverzögerung + Öffnungsdämpfung DIBt bauaufsichtlich zugelassen (Z-6.500-2372), CE-gekennzeichnet Produktbeschreibung Das DORMA TS 93 EMR ist ein Komplettset aus dem dormakaba TS 93 B Türschließer und der G-EMR 140° Gleitschiene mit elektromechanischer Feststellung und integriertem optischem Rauchmelder (EN 54-7). Das System hält Feuer- und Rauchschutztüren im eingestellten Winkel offen und schließt sie bei Raucherkennung, Störung, manueller Auslösung oder Stromausfall automatisch. Der Dorma TS 93 bietet Easy-Open-Technologie mit herzförmiger Nockenscheibe — 40 % weniger Kraftaufwand beim Öffnen. Serienmäßig sind Schließverzögerung und Öffnungsdämpfung integriert. Die universelle Montagekonsole mit Lochgruppensystem ermöglicht den Einsatz an DIN-L und DIN-R Türen. Als eigenständige Feststellanlage mit DIBt-Zulassung benötigt das System keine separate Rauchmeldezentrale. Optional können zusätzliche Deckenmelder RM-N oder über das Funkmodul FM-AP kabellose Melder angeschlossen werden. Vorteile & Besonderheiten Komplette Feststellanlage — Rauchmelder, Netzteil und EMF-Einheit in der Gleitschiene integriert Easy-Open-Technologie — herzförmige Nockenscheibe, 40 % weniger Kraftaufwand Serienmäßig Schließverzögerung + Öffnungsdämpfung Stufenlos einstellbar — Schließkraft EN 2–5, Feststellpunkt 80°–140°, Endschlag Contur Design — verdeckte Befestigung, höhenverstellbare Gleitschiene, Bauhöhe 30 mm Universal — DIN-L und DIN-R, Bandseite und Bandgegenseite Erweiterbar — Anschluss für Deckenmelder, Handtaster und Funkmodul FM-AP Barrierefreiheit — DIN 18040-1/-2, DIN SPEC 1104 Lieferumfang Türschließer Dorma TS 93, EN 2–5, mit Montagekonsole Gleitschiene G-EMR 140° mit Hebel und Gleitstück Integrierte elektromechanische Feststellung (80°–140°) Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Verkleidung mit Endkappen (Contur Design), Bauhöhe 30 mm Montagematerial und Befestigungsschrauben Technische Daten EigenschaftWert SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1.250 mm Öffnungswinkel max.180° (Normalmontage Bandseite) Feststellpunkt80°–140°, stufenlos einstellbar Anschlussspannung230 V AC +10% / -15%, 50 Hz Intern24 V DC (integriertes Netzteil) GesamtausgangsleistungMax. 9,8 W Leistungsaufnahme EMF1,4 W RauchmelderIntegriert, optisch (Streulichtprinzip nach EN 54-7) SchließverzögerungStufenlos über Ventil (120°–70°) ÖffnungsdämpfungSerienmäßig integriert SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C Gewicht TürschließerCa. 3,5 kg MontageBandseite oder Bandgegenseite, einflügelig AnschlagrichtungDIN-L und DIN-R (universell) DesignContur Design, Bauhöhe 30 mm FarbenSilberfarbig / Weiß / Edelstahl Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 14637Feststellanlagen für Drehflügeltüren DIN 14677Instandhaltung von Feststellanlagen DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine für dormakaba austauschen (Pflicht)Fachpersonal Dokumentation im Prüfbuch für Feststellanlagen (separat bestellen). Erweiterung mit zusätzlichen Meldern Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON): GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) Netzteilplatine G-EMR9900064001400Bei defektem Netzteil EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Schraube zum Gleitstück9900064007200Verschleißteil Zulassungsschild5661345532Pflicht nach Abnahme Prüfbuch5372645532Pflichtdokumentation Häufig gestellte Fragen Was enthält das Komplettset?Türschließer TS 93 B EN 2–5 und G-EMR 140° Gleitschiene mit EMF-Einheit, Rauchschalterplatine und Netzteilplatine. Verkleidung und Montagematerial inklusive. Brauche ich eine separate RMZ?Nein. Der Rauchmelder ist integriert — eigenständige Feststellanlage. Optional kann eine RMZ für zusätzliche externe Melder angeschlossen werden. Was ist der Unterschied zum TS 93 EMF?Das TS 93 EMF hat keinen Rauchmelder — es wird eine externe RMZ benötigt. Das TS 93 EMR ist die Komplettlösung mit integriertem Rauchmelder. Gibt es das für zweiflügelige Türen?Ja: TS 93 GSR-EMR 1 (Feststellung Standflügel) oder TS 93 GSR-EMR 2 (beide Flügel). Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die dormakaba Rauchschalterplatine G-EMR — Gehäuse und Netzteil bleiben erhalten. Wann sind zusätzliche Deckenmelder nötig?Wenn der Sturzabstand über 1 m beträgt. Dann zwei RM-N montieren (DIP 3 = ON). Kann das Funkmodul FM-AP angeschlossen werden?Ja. Das FM-AP wird direkt an die Platine angeschlossen — für kabellose RM-F und HT-F. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft (EN-Stufe) erhöhen. Bei Bodentürschließern zusätzlich Achsposition kontrollieren. Feststellanlage hält die Tür nicht mehr offen — Ursache?Rauchmelder prüfen (Tauschpflicht nach 8 Jahren). LED an der Zentrale kontrollieren — Dauerlicht grün = OK, Blinken = Störung. Stromversorgung und Verkabelung zum Haftmagneten checken. LED an der Zentrale blinkt rot — was bedeutet das?Störungsmeldung: Rauchmelder defekt, verschmutzt oder Tauschfrist überschritten. Alternativ Kabelbruch oder Kurzschluss in der Melderlinie. Melder einzeln abklemmen, um fehlerhafte Komponente zu identifizieren. Häufige Fragen zur Auswahl EMR oder EMF?EMR = integrierter Rauchmelder, eigenständige Feststellanlage. TS 93 EMF = nur Feststellung, braucht externe RMZ. Einflügelig oder zweiflügelig?TS 93 EMR für einflügelige Türen. Zweiflügelig: GSR-EMR 2 (beide Flügel) oder GSR-EMR 1 (nur Standflügel). TS 93 EMR oder TS 98 XEA EMR?TS 93 EMR: Contur Design, EN 2–5, bis 1.250 mm. TS 98 XEA EMR: Premium XEA Design, EN 1–6, bis 1.600 mm.

Dorma Rauchmeldezentrale RMZ Elektronische Feststellanlage mit integriertem Rauchmelder für Feuer- und Rauchschutztüren — im Contur Design Kurz & Knapp Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil für Sturzmontage Anschlussspannung 230 V AC, Ausgang 24 V DC für Feststellvorrichtungen Anschlussmöglichkeit für weitere Deckenmelder, externe Handauslösung und Funkmodul FM-AP Potentialfreier Wechselkontakt für externe Signalisierung DIBt bauaufsichtlich zugelassen (Z-6.500-2372, gültig bis 25.01.2029) Erhältlich in Silber und Weiß, im Contur Design Produktbeschreibung Die dormakaba RMZ ist eine elektronische Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil. Sie hält Feuer- und Rauchschutztüren über Feststellvorrichtungen offen und schließt diese bei Raucherkennung, Störung oder manueller Auslösung automatisch. Die RMZ wird als Sturzmelder unmittelbar über der Türöffnung montiert (max. 0,1 m über Sturzunterkante). Bei Deckenunterflächen mehr als 1 m über der Sturzunterkante sind zusätzliche Deckenmelder erforderlich. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus: grün bei Normalbetrieb, gelb bei fälliger Wartung. Die RMZ bietet automatisches oder manuelles Reset — manuelles Reset ist vorgeschrieben bei Freilauftürschließern und Automatik-Antrieben (ED 100, ED 250). Vorteile & Besonderheiten Integrierter Rauchmelder + Netzteil — kompakte Einheit für Sturzmontage, keine separate Stromversorgung nötig Erweiterbar — Anschluss für weitere Deckenmelder (RM-N), Funkmelder (RM-F über FM-AP), externe Handauslösung und potentialfreier Wechselkontakt Automatisches oder manuelles Reset — per DIP-Schalter konfigurierbar LED-Leuchtring — Betriebs- und Wartungsanzeige Contur Design — dezente Optik mit Endkappenblenden und Verkleidung DIBt-zugelassen — Bauartgenehmigung Z-6.500-2372 (gültig bis 25.01.2029) Schutzklasse II — Schutzisolierung, kein Schutzleiter erforderlich Technische Daten MerkmalWert Anschlussspannung230 V AC +10% / -15%, 50 Hz Stromaufnahme Eingang120 mA / 28 VA Ausgangsspannung24 V DC / 460 mA / 11 W GesamtanschlussleistungMax. 9,8 W RauchmelderIntegriert, optisch (Sturzmelder) SchutzartIP 30 SchutzklasseII (Schutzisolierung) Betriebstemperatur-20 °C bis +40 °C Relative LuftfeuchteMax. 93 % ohne Betauung Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC Relais SchaltleistungMax. 60 W Potentialfreier Wechsler24 V AC/DC, 1 A (SELV) SicherungsautomatB-10A / B-16A bauseitig NetzzuleitungNYM, max. 1,5 mm² FarbenSilber / Weiß (Contur Design) Funktionsprinzip Der integrierte optische Rauchmelder überwacht den Sturzbereich der Tür. Bei Raucherkennung, Handauslösung oder Störung unterbricht die RMZ die 24 V DC Versorgung der Feststellvorrichtung — die Tür schließt selbsttätig. DIP-Schalter Konfiguration DIPOFFON 1Automatisches ResetManuelles Reset (Pflicht bei Freilauf/ED-Antrieben) 21 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3Ohne DeckenmelderMit Deckenmelder 4Ohne HandtasterMit Handtaster Montage Sturzmontage unmittelbar über der Türöffnung (min. 10 mm, max. 0,1 m über Sturzunterkante) 230 V Zuleitung doppelt isoliert bis zur Anschlussklemme verlegen (Schutzklasse II) Bauseitiger Sicherungsautomat B-10A / B-16A als Trennvorrichtung Netzzuleitung NYM max. 1,5 mm², vor der RMZ zur Zugentlastung befestigen Wenn Deckenunterfläche > 1 m über Sturzunterkante: zusätzlich 2 Deckenmelder montieren Installation nur durch Elektrofachkraft Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Bauartgenehmigung Feststellanlage (Ergänzung) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 54-25Bauteile mit Funkverbindung DIN 14677Wartung von Feststellanlagen CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme MonatlichFunktionsprüfung durch den Betreiber (nach Einweisung) Nach 12 fehlerfreien PrüfungenVierteljährliche Prüfung reicht JährlichWartung durch Fachpersonal nach DIN 14677-1 Nach 8 JahrenRauchschalterplatine G-EMR austauschen (Pflicht) Nach AbnahmeAbnahmeschild 105×52 mm anbringen Funktionsprüfung mittels Prüfgas (Hekatron 918/5). Sicherheitshinweise auf Prüfgas und Sicherheitsdatenblatt beachten. Ersatzteile für die RMZ ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Häufige Fragen Was steuert die RMZ an?Die RMZ liefert 24 V DC an Dorma Feststellvorrichtungen (Elektromagnete, Gleitschienen mit Feststellung, Freilauftürschließer). Bei Alarm wird die Spannung unterbrochen und die Tür schließt. Kann ich weitere Rauchmelder anschließen?Ja. Kabelgebundene Deckenmelder (RM-N) direkt an die RMZ. Kabellose Melder (RM-F) über das Funkmodul FM-AP. Wann brauche ich zusätzliche Deckenmelder?Wenn die Deckenunterfläche auf einer oder beiden Seiten der Tür mehr als 1 m über der Sturzunterkante liegt — dann 2 zusätzliche Deckenmelder montieren. Automatisches oder manuelles Reset?Automatisch ist Standard. Manuelles Reset ist vorgeschrieben bei Freilauftürschließern (TS 99 FL) und Automatik-Antrieben (ED 100, ED 250). Umstellung über DIP-Schalter 1. Wie lange ist die DIBt-Zulassung gültig?Bauartgenehmigung Z-6.500-2372 ist gültig bis 25.01.2029. Häufige Fragen zur Rauchmeldezentralen-Auswahl Brauche ich eine separate RMZ oder reicht eine Gleitschiene mit integriertem Rauchmelder?Gleitschienen mit integriertem Rauchmelder (z.B. GSR-EMR, G-EMR) sind eigenständige Feststellanlagen — keine separate RMZ nötig. Die RMZ wird benötigt für Elektromagnete (EM 500), Freilauftürschließer (TS 99 FL) oder wenn zusätzliche externe Melder gewünscht sind. Kann ich die RMZ mit dem Funeo Funksystem kombinieren?Ja. Das Funkmodul FM-AP wird an die RMZ angeschlossen und ermöglicht kabellose RM-F Funkrauchmelder und HT-F Funkhandtaster. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (Deckenrauchmelder), ORS 155 F (Funkrauchmelder), TDS 247 (Wärmemelder), HAT 155 F (Funkhandtaster) und FM 155 F (Funkmodul) sind kompatibel. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-N Deckenrauchmelder64830900Kabelgebundener Zweit-/Drittmelder für die RMZ FM-AP Funkmodul57290001Funkempfänger für kabellose RM-F und HT-F an der RMZ RM-F Funkrauchmelder57280011Kabelloser Zweit-/Drittmelder (benötigt FM-AP) HT-F Funkhandtaster57300011Kabellose manuelle Auslösung (benötigt FM-AP) Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Kompatibilität Kompatibel mitHinweis Dorma FeststellvorrichtungenElektromagnete EM 500, Gleitschienen G-EMF (ohne Rauchmelder), Freilauftürschließer TS 99 FL Funkmodul FM-APFür kabellose Erweiterung mit RM-F und HT-F Rauchmelder RM-NKabelgebundener Deckenrauchmelder Funkrauchmelder RM-FÜber FM-AP kabellos angebunden Hekatron ORS 142Kompatibler Deckenrauchmelder Hekatron ORS 155 F / FM 155 FKompatible Funk-Rauchmelder / Funkmodul Hekatron TDS 247Kompatibler Wärmemelder

Dorma TS 93 GSR-EMR 2 — Feststellanlage mit Rauchmelder in beiden Flügeln Kurz & Knapp Eigenständige Feststellanlage: 2× Dorma TS 93 + GSR-EMR 2 mit integriertem Rauchmelder Keine externe RMZ erforderlich — 230V AC Anschluss, 24V DC intern Feststellung in Stand- und Gangflügel — maximaler Durchgangskomfort Integrierter optischer Rauchmelder (EN 54-7) DIBt-zugelassen, Schließfolgeregelung nach EN 1158 Türbreiten bis 1250 mm je Flügel Produktbeschreibung Das dormakaba TS 93 GSR-EMR 2 ist die Maximalausstattung für zweiflügelige Brandschutztüren: eigenständige Feststellanlage mit Feststellung in beiden Flügeln, integriertem Rauchmelder und Netzteil. Beide Türflügel stehen offen und schließen bei Raucherkennung oder Störung selbsttätig in der korrekten Reihenfolge. Eine separate RMZ ist nicht erforderlich. Das System kann optional mit RM-N Deckenmeldern oder dem Funeo Funksystem erweitert werden. Für Bandgegenseiten-Montage: TS 93 GSR-EMR 2 BG. Für Feststellung nur im Standflügel: TS 93 GSR-EMR 1. Vorteile & Besonderheiten Eigenständige Feststellanlage — keine externe RMZ nötig Beide Flügel festgestellt — maximaler Durchgangskomfort Integrierter Rauchmelder — optisch nach EN 54-7 230V AC direkt — kein separates Netzteil DIBt-zugelassen — bauaufsichtlich genehmigt Easy-Open + Schließfolgeregelung — komfortabel und sicher Erweiterbar — Deckenmelder, Funkmelder, Handtaster Lieferumfang 2× Türschließer TS 93 B (EN 2–5) GSR-EMR 2 Gleitschiene mit Rauchmelder und Netzteil 2× EMF-Einheit (Stand- und Gangflügel) Verbindungskabel Verkleidung mit Endkappen (Contur Design) Montageplatten und Befestigungsschrauben Technische Daten EigenschaftWert TypEigenständige Feststellanlage (2× Dorma TS 93 + GSR-EMR 2) AnwendungZweiflügelige Türen FeststellungStand- und Gangflügel SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1250 mm je Flügel Feststellpunkt80°–120° je Flügel, stufenlos Anschlussspannung230 V AC +10% / -15%, 50 Hz Ausgang intern24 V DC / 460 mA / 11 W Leistungsaufnahme EMF2,8 W (2× 1,4 W) RauchmelderIntegriert, optisch (EN 54-7) SchutzartIP30 SchutzklasseII Betriebstemperatur-20 °C bis +40 °C Nutzungsdauer Rauchmelder8 Jahre (DIN 14677) SicherungsautomatB10A / B16A bauseitig Normen & Zulassungen Norm / ZulassungBedeutung DIBt-ZulassungBauartgenehmigung als Feststellanlage DIN EN 1154Klasse 4/8/2-5/1/1/4 DIN EN 1155Klasse 3/8/3-5/1/1/3 DIN EN 1158Klasse 3/8/3-7/1/1/3 DIN EN 54-7Optischer Rauchmelder DIN 14677Instandhaltung Feststellanlagen DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 Jahrendormakaba Rauchschalterplatine G-EMR austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren Netzteilplatine9900064001400Bei defektem Netzteil EMF-Einheit9900064001800Bei defekter Feststellmechanik (pro Flügel) Gleitstück9900064001200Mechanischer Verschleiß Kabel GSR-EMR9900064004500Verbindungskabel Zulassungsschild5661345532Pflicht-Typenschild Prüfbuch5372645532Pflichtdokumentation Erweiterung mit zusätzlichen Meldern GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) Häufig gestellte Fragen Brauche ich eine externe RMZ?Nein. Die GSR-EMR 2 ist eigenständig mit integriertem Rauchmelder und Netzteil. Werden beide Flügel gleichzeitig festgestellt?Ja. Beide Flügel können unabhängig voneinander im Winkel 80°–120° eingestellt werden und lösen bei Alarm gleichzeitig aus. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die dormakaba G-EMR Raucherkennung. Gibt es die Variante für Bandgegenseite?Ja, das TS 93 GSR-EMR 2 BG. Wann sind zusätzliche Deckenmelder nötig?Bei Sturzabstand über 1 m. Dann RM-N montieren. Kaufentscheidung GSR-EMR 2 oder GSR-EMR 1?EMR 2 = Feststellung beide Flügel. GSR-EMR 1 = nur Standflügel (günstiger). EMR 2 oder EMF 2?EMR 2 = eigenständig, kein Zusatzgerät. GSR-EMF 2 = günstiger, braucht aber externe RMZ. Bandseite oder Bandgegenseite?Dieses Set für Bandseite. TS 93 GSR-EMR 2 BG für Bandgegenseite.

DORMA TS 99 FL Türblattmontage — Freilauftürschließer EN 2-5 Freilauftürschließer ohne integrierten Rauchmelder — benötigt externe RMZ. Kurz & Knapp Freilauftürschließer EN 2-5 — Tür frei beweglich, schließt bei Alarm/Stromausfall Türblattmontage — Contur Design, bis 1.250 mm Benötigt externe Rauchmeldezentrale (RMZ) + Rauchmelder — 24V DC Für eigenständige Feststellanlage ohne RMZ: TS 99 FLR oder TS 99 FLR-K Easy-Open-Technologie, Contur Design Produktbeschreibung Der DORMA TS 99 FL Türblattmontage ist ein Freilauftürschließer im Contur Design. Die Tür bewegt sich frei ohne Schließwiderstand. Erst bei Rauchalarm, Handauslösung oder Stromausfall wird die Schließfunktion aktiviert — die Tür schließt selbsttätig. Wichtig: Der TS 99 FL hat keinen integrierten Rauchmelder. Für den Betrieb als Feststellanlage benötigt er eine externe Rauchmeldezentrale (RMZ) mit Rauchmelder (RM-N oder RM-F). Spannungsversorgung: 24V DC. Für eine eigenständige Feststellanlage ohne RMZ: TS 99 FLR (230V AC, Rauchmelder integriert, Sturzmontage) oder TS 99 FLR-K (230V AC, komplett, Türblattmontage). Technische Daten EigenschaftWert SchließkraftEN 2-5 Max. Türblattbreite1.250 mm FreilaufJa — Tür frei beweglich ab > 0° RauchmelderNicht integriert — externe RMZ erforderlich Spannungsversorgung24V DC ±15% MontageTürblattmontage AntriebNockenscheibe, Easy-Open DesignContur AnschlagrichtungDIN-L, DIN-R universell NormenDIN EN 1154, DIN EN 1155 TS 99 Varianten ModellRauchmelderRMZ nötigStrom TS 99 FLNeinJa24V DC TS 99 FLRIntegriertNein230V AC TS 99 FLR-KIntegriert + NetzteilNein230V AC Häufig gestellte Fragen Warum TS 99 FL statt FLR?Wenn bereits eine RMZ vorhanden ist (z. B. bei mehreren Feststellanlagen an einer Zentrale). Die FLR/FLR-K brauchen keine externe RMZ, sind aber teurer. Was passiert bei Stromausfall?Die Tür schließt automatisch (Fail-Safe-Prinzip). Brauche ich ein Prüfbuch?Ja. Jede Feststellanlage benötigt ein Prüfbuch nach DIN 14677. Zweiflügelige Türen?Mit TS 99 FL GSR (Schließfolgeregelung) möglich. Welche RMZ?DORMA RMZ (Contur oder XEA) mit Rauchmelder RM-N (Kabel) oder RM-F (Funk). TS 99 FL oder TS 73 EMF?TS 99 FL: Freilauf (Tür frei beweglich), Gleitschiene. TS 73 EMF: Feststellung an wählbarem Punkt, Scherengestänge. Kaufentscheidung FL, FLR oder FLR-K?FL: Wenn RMZ vorhanden. FLR: Eigenständig, Sturzmontage. FLR-K: Eigenständig, Türblattmontage, komplett. Freilauf oder Feststellung?Freilauf (TS 99): Tür frei beweglich, kein Widerstand. Feststellung (EMF/EMR): Tür wird an einem Punkt gehalten.

Dorma TS 93 GSR-EMF 2 — Komplettset mit Feststellung in beiden Flügeln Kurz & Knapp Komplettset: 2× TS 93 B (EN 2–5) + G GSR EMF 2 Gleitschiene Zweiflügelige Türen mit Schließfolgeregelung EMF-Feststellung in Stand- und Gangflügel, 24V DC, 2,8W Benötigt externe Rauchmeldezentrale RMZ für Brandschutz Maximaler Durchgangskomfort — beide Flügel offen Türbreiten bis 1250 mm je Flügel Produktbeschreibung Das dormakaba TS 93 GSR-EMF 2 ist die Maximalausstattung für zweiflügelige Türen: zwei Türschließer Dorma TS 93 mit G GSR EMF 2 Gleitschiene, die beide Flügel im gewählten Winkel festhalt. Ideal für Flure und Durchgänge mit hohem Verkehrsaufkommen. Bei Stromunterbrechung durch die externe RMZ lösen beide Feststellungen gleichzeitig aus. Der Schließfolgeregler sorgt für die korrekte Schließreihenfolge. Wichtig: Externe RMZ für Brandschutz erforderlich. Eigenständige Variante mit Rauchmelder: TS 93 GSR-EMR 2. Für Bandgegenseite: TS 93 GSR-EMF 2/BG. Vorteile & Besonderheiten Beide Flügel festgestellt — maximaler Durchgangskomfort Komplettset — zwei Schließer + GSR-Gleitschiene mit 2× EMF Easy-Open — 40% weniger Kraftaufwand an beiden Flügeln Unabhängige Einstellung — Feststellwinkel je Flügel individuell 80°–120° Synchrone Auslösung — beide Flügel schließen gleichzeitig bei Alarm Normkonform — EN 1154, EN 1155, EN 1158 Barrierefreiheit — DIN 18040, DIN SPEC 1104 Lieferumfang 2× Türschließer TS 93 B (EN 2–5) GSR-Gleitschiene mit Schubstangen-Klemmsystem 2× EMF-Einheit (Stand- und Gangflügel) Verbindungskabel Verkleidung mit Endkappen (Contur Design) Montageplatten und Befestigungsschrauben Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert Typ2× Türschließer + GSR-Gleitschiene mit EMF (beide Flügel) AnwendungZweiflügelige Türen FeststellungStand- und Gangflügel SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1250 mm je Flügel Feststellpunkt80°–120° je Flügel, stufenlos Betriebsspannung EMF24 V DC Leistungsaufnahme gesamt2,8 W (2× 1,4 W) GSR-SystemSchubstangen-Klemmsystem mit Überlastsicherung SchließverzögerungStufenlos einstellbar ÖffnungsdämpfungSeriänmäßig Gewicht je Schließer3,5 kg Bauhöhe Verkleidung30 mm DesignContur Design Normen & Zulassungen NormKlassifizierung DIN EN 1154Klasse 4/8/2-5/1/1/4 DIN EN 1155Klasse 3/8/3-5/1/1/3 DIN EN 1158Klasse 3/8/3-7/1/1/3 DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung Türschließer und GSR-EMF-Gleitschiene sind wartungsfrei. Beachten Sie die Wartungsvorschriften der externen RMZ nach DIN 14677. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik (pro Flügel) Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Kabel GSR-EMF9900064004500Verbindungskabel Schraube zum Gleitstück9900064007200Befestigungsschraube Benötigte Peripherie GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung Häufig gestellte Fragen Was ist der Vorteil gegenüber GSR-EMF 1?Beide Flügel werden offen gehalten statt nur einer. Ideal bei hohem Durchgangsverkehr. Brauche ich eine externe RMZ?Ja. Für Brandschutztüren ist eine RMZ Pflicht. Können die Winkel der Flügel unterschiedlich sein?Ja, jede EMF-Einheit wird einzeln eingestellt (80°–120°). Gibt es eine Variante für Bandgegenseite?Ja, das TS 93 GSR-EMF 2/BG. Gibt es das Set mit Rauchmelder?Ja, das TS 93 GSR-EMR 2 ist die eigenständige Variante. Kaufentscheidung GSR-EMF 2 oder GSR-EMR 2?EMF 2 + externe RMZ = günstiger bei vorhandener Zentrale. GSR-EMR 2 = eigenständig, einfacher. Bandseite oder Bandgegenseite?Dieses Set für Bandseite. Für Bandgegenseite: TS 93 GSR-EMF 2/BG.

Dorma G-EMR 140° — Gleitschiene mit Feststellung und integriertem Rauchmelder Kurz & Knapp Gleitschiene mit integrierter elektromechanischer Feststellung und Rauchmelder für einflügelige Türen Feststellpunkt einstellbar 80°–140° — entspricht aktuellen Anforderungen an größere Öffnungswinkel Eigenständige Feststellanlage — keine separate RMZ erforderlich Für Türbreiten 950–1250 mm, 230 V AC Anschluss DIBt-zugelassen (Z-6.500-2372), geprüft nach EN 1154/1155 Produktbeschreibung Die dormakaba G-EMR 140° ist eine Gleitschiene mit integrierter elektromechanischer Feststellung und optischem Rauchmelder (EN 54-7) im Contur Design. Sie wird direkt auf den Türschließer Dorma TS 93 montiert und bildet zusammen mit diesem eine eigenständige, bauaufsichtlich zugelassene Feststellanlage — eine separate RMZ ist nicht erforderlich. Der Feststellpunkt ist stufenlos zwischen 80° und 140° einstellbar und entspricht damit den aktuellen Anforderungen an größere Öffnungswinkel bei Flucht- und Rettungswegtüren. Die 140°-Variante ist für Türbreiten ab 950 mm ausgelegt. Für den Austausch einer bestehenden Feststellanlage mit 120°-Gleitschiene kann die G-EMR 120° vorteilhafter sein, da die Anordnung der Komponenten identisch mit älteren Anlagen ist. Vorteile & Besonderheiten Eigenständige Feststellanlage — Rauchmelder + Netzteil + Feststellung in der Gleitschiene, keine separate RMZ nötig Größerer Öffnungswinkel — bis 140°, entspricht aktuellen Vorschriften Stufenlos einstellbar — Feststellpunkt 80°–140° Erweiterbar — Anschluss für Deckenmelder (RM-N), Handtaster und Funkmodul FM-AP Potentialfreier Wechsler — für externe Signalisierung Contur Design — Verkleidung mit Endkappen, unsichtbare Befestigung Barrierefreiheit — EN 1154/1155, DIN 18040 Technische Daten EigenschaftWert TypGleitschiene mit integrierter Feststellung und Rauchmelder Feststellpunkt80°–140°, stufenlos einstellbar Türbreite950–1250 mm Anschlussspannung230 V AC +10% / -15%, 50 Hz Intern24 V DC (integriertes Netzteil) GesamtausgangsleistungMax. 9,8 W RauchmelderIntegriert, optisch (Streulichtprinzip nach EN 54-7) SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C MontageBandseite oder Bandgegenseite, einflügelig TürschließerDorma TS 93, EN 2–5 Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) DesignContur Design (Verkleidung + Endkappen) FarbenSilberfarbig / Weiß Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN 14677Instandhaltung von Feststellanlagen (Pflichtaustausch Rauchmelder nach 8 Jahren) DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Lieferumfang Gleitschiene mit Hebel und Gleistück Integrierte elektromechanische Feststellung (80°–140°) Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — Dorma TS 93 separat bestellen Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenG-EMR Rauchschalterplatine austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Gleistück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Schraube zum Gleistück9900064007200Befestigungsschraube (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Erweiterung mit zusätzlichen Meldern Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON): GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) G-EMR 140° vs. G-EMR 120° G-EMR 140° (dieses Produkt)G-EMR 120° Feststellpunkt80°–140°80°–120° Türbreite950–1250 mmBis 1250 mm VorschriftenEntspricht aktuellen Anforderungen an größere ÖffnungswinkelBewährt, länger auf dem Markt RetrofitGgf. Anpassungen bei UmrüstungVorteilhaft — identische Komponentenanordnung wie Vorgängeranlage Ideal fürNeuanlagen, Flucht-/Rettungswege mit Anforderung > 120°Austausch bestehender Anlagen, Standardanwendungen Häufig gestellte Fragen Brauche ich zusätzlich eine RMZ?Nein. Die G-EMR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil. Eine separate RMZ ist nur nötig bei Elektromagneten (EM 500) oder wenn eine externe Zentrale gewünscht ist. Welcher Türschließer wird benötigt?Der TS 93 (EN 2–5). Der Türschließer ist nicht im Lieferumfang enthalten. 120° oder 140° — welche Variante?Die 140° für Neuanlagen und wenn Öffnungswinkel über 120° gefordert sind. Die 120° beim Austausch bestehender Anlagen (identische Komponentenanordnung). Warum ab 950 mm Türbreite?Die 140°-Mechanik benötigt konstruktionsbedingt eine Mindestbreite von 950 mm. Für schmalere Türen die G-EMR 120° verwenden. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine für dormakaba — Gehäuse und Netzteil bleiben erhalten. Wann sind zusätzliche Deckenmelder nötig?Wenn der Sturzabstand über 1 m beträgt. Dann zwei RM-N montieren (DIP 3 = ON). Welcher Türschließer passt?Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Häufige Fragen zur AuswahlBrauche ich die Gleitschiene oder das Komplettset?Die Gleitschiene allein wenn Sie bereits einen TS 93 haben. Das Komplettset TS 93 EMR wenn beides benötigt wird.EMR oder EMF?EMR = integrierter Rauchmelder (eigenständige Feststellanlage). EMF = nur Feststellung, braucht externe RMZ.

Dorma G-EMR 120° — Gleitschiene mit Feststellung und integriertem Rauchmelder Kurz & Knapp Gleitschiene mit integrierter elektromechanischer Feststellung und Rauchmelder für einflügelige Türen Feststellpunkt einstellbar 80°–120°, für Türbreiten bis 1250 mm Eigenständige Feststellanlage — keine separate RMZ erforderlich 230 V AC Anschluss, integriertes Netzteil (24 V DC) DIBt-zugelassen (Z-6.500-2372), geprüft nach EN 1154/1155 Länger auf dem Markt als die 140°-Variante — beim Austausch alter Anlagen vorteilhaft wegen identischer Anordnung der Komponenten Produktbeschreibung Die dormakaba G-EMR 120° ist eine Gleitschiene mit integrierter elektromechanischer Feststellung und optischem Rauchmelder (EN 54-7) im Contur Design. Sie wird direkt auf den Türschließer Dorma TS 93 montiert und bildet zusammen mit diesem eine eigenständige, bauaufsichtlich zugelassene Feststellanlage — eine separate RMZ ist nicht erforderlich. Bei Raucherkennung, Störung oder manueller Auslösung unterbricht die Feststellvorrichtung die Haltekraft und die Tür schließt selbsttätig durch den Türschließer. Der Feststellpunkt ist stufenlos zwischen 80° und 120° einstellbar. Die 120°-Variante ist länger auf dem Markt als die G-EMR 140°. Beim Austausch einer bestehenden Feststellanlage ist sie oft die bessere Wahl, da die Anordnung der Komponenten (Netzteil, Rauchschalterplatine, Anschlussklemmen) identisch mit der Vorgängeranlage ist — das vereinfacht den Tausch erheblich. Vorteile & Besonderheiten Eigenständige Feststellanlage — Rauchmelder + Netzteil + Feststellung in der Gleitschiene, keine separate RMZ nötig Retrofit-Vorteil — identische Komponentenanordnung wie Vorgänger, erleichtert den Austausch alter Anlagen Stufenlos einstellbar — Feststellpunkt 80°–120° Erweiterbar — Anschluss für Deckenmelder (RM-N), Handtaster und Funkmodul FM-AP Potentialfreier Wechsler — für externe Signalisierung Contur Design — Verkleidung mit Endkappen, unsichtbare Befestigung Barrierefreiheit — EN 1154/1155, DIN 18040 Technische Daten EigenschaftWert TypGleitschiene mit integrierter Feststellung und Rauchmelder Feststellpunkt80°–120°, stufenlos einstellbar Max. Türblattbreite1250 mm Anschlussspannung230 V AC +10% / -15%, 50 Hz Intern24 V DC (integriertes Netzteil) GesamtausgangsleistungMax. 9,8 W RauchmelderIntegriert, optisch (Streulichtprinzip nach EN 54-7) SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C MontageBandseite oder Bandgegenseite, einflügelig TürschließerDorma TS 93, EN 2–5 Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) DesignContur Design (Verkleidung + Endkappen) FarbenSilberfarbig / Weiß Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN 14677Instandhaltung von Feststellanlagen (Pflichtaustausch Rauchmelder nach 8 Jahren) DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Lieferumfang Gleitschiene mit Hebel und Gleistück Integrierte elektromechanische Feststellung (80°–120°) Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — Dorma TS 93 separat bestellen Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine G-EMR austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Gleistück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Schraube zum Gleistück9900064007200Befestigungsschraube (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Erweiterung mit zusätzlichen Meldern Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON): GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) G-EMR 120° vs. G-EMR 140° G-EMR 120° (dieses Produkt)G-EMR 140° Feststellpunkt80°–120°80°–140° TürbreiteBis 1250 mm950–1250 mm VorschriftenBewährt, länger auf dem MarktEntspricht aktuellen Anforderungen an größere Öffnungswinkel RetrofitVorteilhaft — identische Komponentenanordnung wie VorgängeranlageGgf. Anpassungen bei Umrüstung Ideal fürAustausch bestehender Anlagen, StandardanwendungenNeuanlagen mit Anforderung Öffnungswinkel > 120° Häufig gestellte Fragen Brauche ich zusätzlich eine RMZ?Nein. Die G-EMR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil. Eine separate RMZ ist nur nötig bei Elektromagneten (EM 500) oder wenn eine externe Zentrale gewünscht ist. Welcher Türschließer wird benötigt?Der TS 93 (EN 2–5). Der Türschließer ist nicht im Lieferumfang enthalten. 120° oder 140° — welche Variante?Die 120° ist ideal beim Austausch bestehender Anlagen (identische Komponentenanordnung). Die 140° für Neuanlagen mit Anforderung an größere Öffnungswinkel. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die dormakaba G-EMR Raucherkennung — Gehäuse und Netzteil bleiben erhalten. Wann sind zusätzliche Deckenmelder nötig?Wenn der Sturzabstand über 1 m beträgt. Dann zwei RM-N montieren (DIP 3 = ON). Kann ich das Funkmodul FM-AP anschließen?Ja. Das FM-AP wird direkt an die Platine angeschlossen — für kabellose RM-F und HT-F. Welcher Türschließer passt?Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Häufige Fragen zur AuswahlBrauche ich die Gleitschiene oder das Komplettset?Die Gleitschiene allein wenn Sie bereits einen TS 93 haben. Das Komplettset TS 93 EMR wenn beides benötigt wird.EMR oder EMF?EMR = integrierter Rauchmelder (eigenständige Feststellanlage). EMF = nur Feststellung, braucht externe RMZ.

DORMA TS 99 FLR — Freilauftürschließer mit Rauchmelder Eigenständige Feststellanlage mit Freilauffunktion — Schließer, Rauchmelder und Netzteil in einer kompakten Sturzeinheit Kurz & Knapp Eigenständige Feststellanlage — Schließerkörper, Rauchmelder und Netzteil in einer Einheit am Sturz Keine externe RMZ erforderlich — 230 V AC Netzanschluss direkt am Gerät Freilauffunktion ab 0° Öffnungswinkel — Tür ist frei beweglich EN 2–5, Türblattbreite bis 1.250 mm Feststellung im Schließerkörper, Freilauf mechanisch im Hebel — keine EMF-Einheit DIP-Schalter 1 = ON Pflicht (manueller Reset bei Freilauf) Produktbeschreibung Der DORMA TS 99 FLR ist eine eigenständige Feststellanlage mit Freilauffunktion für einflügelige Feuer- und Rauchschutztüren. Schließerkörper, optischer Rauchmelder (EN 54-7) und Netzteil (230 V AC → 24 V DC) sind in einer kompakten Einheit zusammengefasst, die am Türsturz montiert wird. Die Freilauffunktion ermöglicht ein nahezu widerstandsloses Öffnen und Schließen der Tür ab 0° Öffnungswinkel — die Tür ist im Normalbetrieb frei beweglich. Im Alarmfall (Raucherkennung), bei Störung oder Stromausfall wird die Freilauffunktion aufgehoben und der Türschließer schließt die Tür sicher. Die Feststellung und der Freilauf sind mechanisch im Schließerkörper und Hebel integriert — es gibt keine externe EMF-Einheit. Unterschied zum TS 99 FLR-K: Beim FLR-K sitzt der Schließerkörper auf dem Türblatt, Rauchmelder und Netzteil sind in der Gleitschiene am Sturz untergebracht. Beim FLR ist alles in einer Einheit am Sturz. Beide sind eigenständige Feststellanlagen ohne externe RMZ. Vorteile & Besonderheiten Eigenständige Feststellanlage — Schließer, Rauchmelder und Netzteil in einer Einheit, keine RMZ nötig Kompakte Sturzmontage — alles in einem Gehäuse am Türsturz Freilauffunktion ab 0° — Tür ist frei beweglich, kein Widerstand beim Öffnen/Schließen Barrierefreiheit — ideal für DIN 18040, Krankenhäuser, Pflegeeinrichtungen Contur Design — kompakte Bauform, verdeckte Befestigung Sicheres Schließen — bei Rauch, Störung oder Stromausfall Erweiterbar — zusätzliche RM-N Deckenmelder oder FM-AP Funkmodul anschließbar Lieferumfang Freilauftürschließer TS 99 FLR, EN 2–5 — Schließer, Rauchmelder und Netzteil in einer Einheit Gleitschienenhebel mit integrierter Freilaufmechanik Verkleidung im Contur Design Montagematerial und Befestigungsschrauben Technische Daten EigenschaftWert TypEigenständige Feststellanlage, Sturzmontage SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1.250 mm FreilauffunktionAb 0° Öffnungswinkel FeststellungIm Schließerkörper integriert — keine EMF-Einheit FreilaufMechanisch im Hebel Anschlussspannung230 V AC +10 % / -15 %, 50 Hz Intern24 V DC (integriertes Netzteil) RauchmelderIntegriert, optisch (EN 54-7) Separate RMZNicht erforderlich DIP-Schalter 1ON (Pflicht: manueller Reset) SchutzartIP 20 GewichtCa. 5,9 kg MontageSturzmontage — Schließer, Rauchmelder und Netzteil in einer Einheit am Sturz AnschlagrichtungDIN-L und DIN-R (universell) DesignContur Design Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) Normen & Zulassungen Norm / ZulassungBedeutung DIBt bauaufsichtlich zugelassenBauartgenehmigung als eigenständige Feststellanlage DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 14637Feststellanlagen für Drehflügeltüren DIN 14677Instandhaltung von Feststellanlagen DIN 18040Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine austauschen (Pflicht)Fachpersonal Dokumentation im Prüfbuch für Feststellanlagen (separat bestellen). Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) Zulassungsschild5661345532Pflicht nach Abnahme Prüfbuch5372645532Pflichtdokumentation Hinweis: Der TS 99 FLR hat keine EMF-Einheit und keine separate Netzteilplatine. Feststellung und Freilauf sind mechanisch im Schließerkörper und Hebel integriert. Erweiterung mit zusätzlichen Meldern GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) Häufig gestellte Fragen Brauche ich eine RMZ zum TS 99 FLR?Nein. Der TS 99 FLR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil. Eine externe RMZ ist nicht erforderlich. Was ist der Unterschied zum TS 99 FLR-K?Beim FLR ist alles in einer Einheit am Sturz montiert (Schließer + Rauchmelder + Netzteil). Beim TS 99 FLR-K sitzt der Schließer auf dem Türblatt, Rauchmelder und Netzteil in der Gleitschiene am Sturz. Beide sind eigenständige Feststellanlagen. Was bedeutet Freilauf?Die Tür ist frei beweglich — kein Widerstand beim Öffnen oder Schließen. Erst bei Alarmauslösung oder Stromausfall wird die Schließfunktion aktiviert. Warum muss DIP 1 auf ON stehen?DIP-Schalter 1 = ON aktiviert den manuellen Reset, vorgeschrieben bei Freilauftürschließern. Nach Alarmauslösung muss die Anlage manuell zurückgesetzt werden. Hat der TS 99 FLR eine EMF-Einheit?Nein. Die Feststellung erfolgt mechanisch im Schließerkörper, der Freilauf im Hebel. Es gibt keine separate EMF-Einheit. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine. TS 99 FLR oder TS 99 FLR-K? Wann den FLR wählen?Wenn eine kompakte Sturzmontage gewünscht ist — Schließer, Rauchmelder und Netzteil in einer Einheit am Türsturz. Wann den FLR-K wählen?Wenn der Schließer auf dem Türblatt sitzen soll. Beim TS 99 FLR-K sitzt der Schließerkörper auf dem Türblatt, Rauchmelder und Netzteil in der Gleitschiene am Sturz. Freilauf vs. EMF-Feststellung?Freilauf: Tür ist immer frei beweglich, Schließer greift nur im Alarmfall. EMF-Feststellung (z. B. dormakaba TS 93 EMR): Tür wird in festem Winkel gehalten, Schließer greift bei Auslösung.

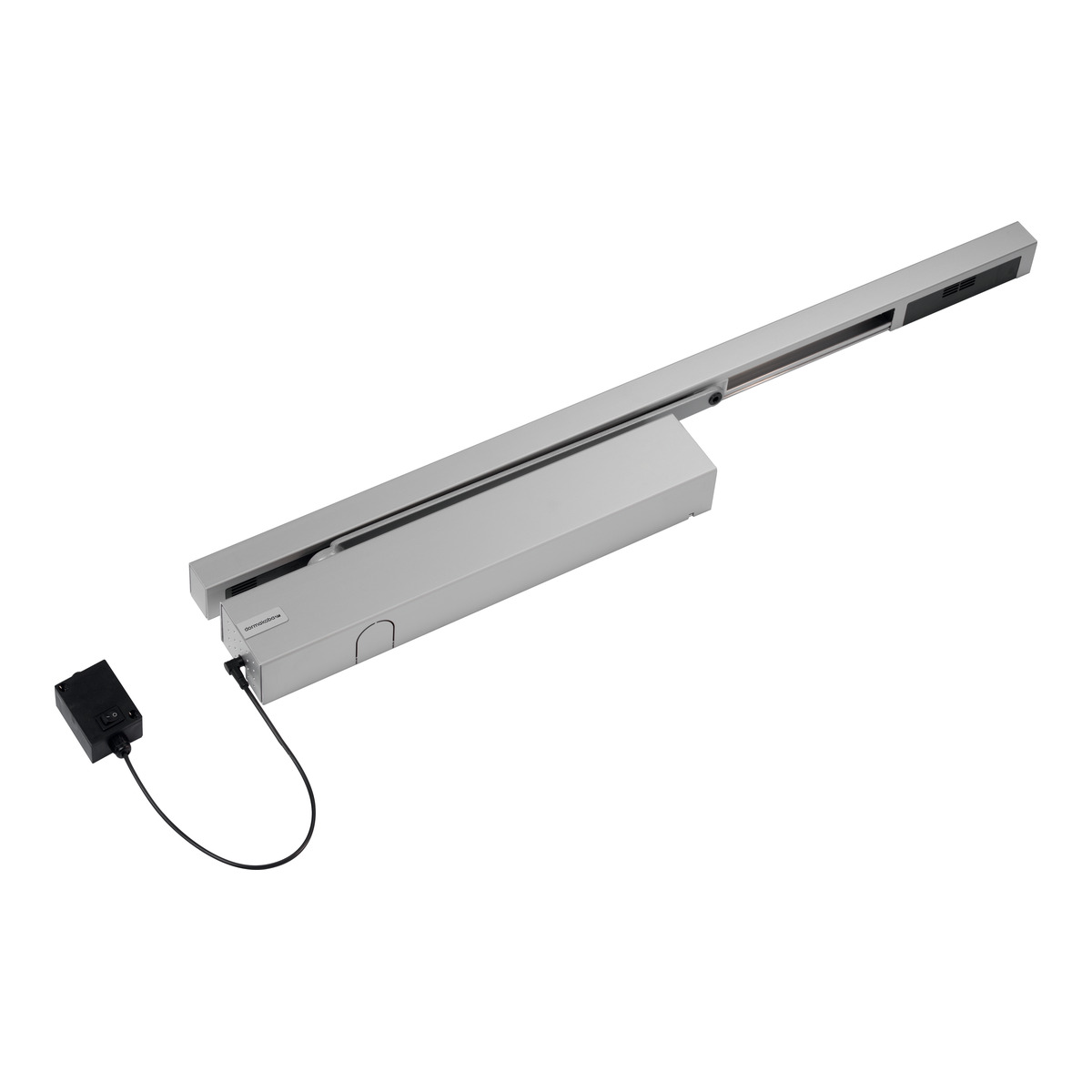

DORMA TS 99 FLR-K — Freilauftürschließer mit Türblattmontage Kurz & Knapp Eigenständige Feststellanlage: Schließer auf Türblatt, Rauchmelder und Netzteil in der Gleitschiene am Sturz Eigenständig — keine separate RMZ erforderlich Freilauffunktion ab 0° Öffnungswinkel — Tür ist frei beweglich EN 2–5, Türblattbreite bis 1.250 mm DIP-Schalter 1 = ON Pflicht (manueller Reset bei Freilauf) 230 V AC Netzanschluss, Contur Design Produktbeschreibung Der DORMA TS 99 FLR-K ist eine eigenständige Feststellanlage mit Freilauffunktion. Er vereint Freilauftürschließer, integrierten optischen Rauchmelder (EN 54-7) und Netzteil (230 V AC → 24 V DC) — Schließer auf Türblatt, Elektronik in Gleitschiene am Sturz. Eine separate Rauchmeldezentrale RMZ ist nicht erforderlich. Die Freilauffunktion ermöglicht ein nahezu widerstandsloses Öffnen und Schließen der Tür ab 0° Öffnungswinkel. Im Alarmfall (Raucherkennung), bei Störung oder Stromausfall wird die Freilauffunktion aufgehoben und der Türschließer schließt die Tür sicher. Die Feststellung erfolgt direkt im Schließerkörper — es gibt keine externe EMF-Einheit. Unterschied zum TS 99 FLR: Beim TS 99 FLR sind Schließer, Rauchmelder und Netzteil in einer Einheit am Sturz montiert. Beide Varianten sind eigenständige Feststellanlagen — der Unterschied liegt in der Montageposition des Schließerkörpers. DIP-Schalter 1 muss auf ON stehen (manueller Reset) — vorgeschrieben bei Freilauftürschließern. Vorteile & Besonderheiten Eigenständige Feststellanlage — Rauchmelder und Netzteil in der Gleitschiene, keine externe RMZ nötig Freilauffunktion ab 0° — Tür ist frei beweglich, kein Widerstand beim Öffnen/Schließen Sicheres Schließen — bei Rauch, Störung oder Stromausfall Barrierefreiheit — ideal für DIN 18040, Krankenhäuser, Pflegeeinrichtungen Contur Design — kompakte Bauform, verdeckte Befestigung Erweiterbar — zusätzliche RM-N Deckenmelder oder FM-AP Funkmodul anschließbar Lieferumfang Freilauftürschließer TS 99 FLR-K, EN 2–5 Feststellung im Schließerkörper, Freilauf mechanisch im Hebel — keine EMF-Einheit Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Gleitschiene mit Hebel und Verkleidung (Contur Design) Montagematerial und Befestigungsschrauben Technische Daten EigenschaftWert SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1.250 mm FreilauffunktionAb 0° Öffnungswinkel FeststellungIm Schließerkörper integriert (Freilaufmechanik) Anschlussspannung230 V AC +10 % / -15 %, 50 Hz Intern24 V DC (integriertes Netzteil) RauchmelderIntegriert, optisch (EN 54-7) Separate RMZNicht erforderlich DIP-Schalter 1ON (Pflicht: manueller Reset) SchutzartIP 20 GewichtCa. 5,7 kg MontageTürblattmontage — Schließer auf Türblatt, Rauchmelder und Netzteil in Gleitschiene am Sturz AnschlagrichtungDIN-L und DIN-R (universell) DesignContur Design EMF-EinheitKeine — Feststellung im Schließerkörper Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) Normen & Zulassungen Norm / ZulassungBedeutung DIBt bauaufsichtlich zugelassenBauartgenehmigung als Feststellanlage DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 14637Feststellanlagen für Drehflügeltüren DIN 14677Instandhaltung von Feststellanlagen DIN 18040Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine austauschen (Pflicht)Fachpersonal Dokumentation im Prüfbuch für Feststellanlagen (separat bestellen). Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) Netzteilplatine9900064001400Bei defektem Netzteil Zulassungsschild5661345532Pflicht nach Abnahme Prüfbuch5372645532Pflichtdokumentation Hinweis: Der TS 99 FLR-K hat keine EMF-Einheit. Feststellung und Freilauf sind mechanisch im Schließerkörper und Hebel integriert. Erweiterung mit zusätzlichen Meldern GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufig gestellte Fragen Brauche ich eine RMZ zum TS 99 FLR-K?Nein. Der TS 99 FLR-K ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil. Eine externe RMZ ist nicht erforderlich. Was ist der Unterschied zum TS 99 FLR?Beim TS 99 FLR sind Schließer, Rauchmelder und Netzteil in einer Einheit am Sturz montiert. Beim FLR-K sitzt der Schließer auf dem Türblatt, die Elektronik in der Gleitschiene. Beide sind eigenständig. Was bedeutet Freilauf?Die Tür ist frei beweglich — kein Widerstand beim Öffnen oder Schließen. Erst bei Alarmauslösung oder Stromausfall wird die Schließfunktion aktiviert. Warum muss DIP 1 auf ON stehen?DIP-Schalter 1 = ON aktiviert den manuellen Reset. Das ist bei Freilauftürschließern vorgeschrieben: Nach Alarmauslösung muss die Anlage manuell zurückgesetzt werden. Hat der TS 99 FLR-K eine EMF-Einheit?Nein. Die Feststellung erfolgt mechanisch im Schließerkörper (Freilaufmechanik). Es gibt keine separate EMF-Einheit als Ersatzteil. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft (EN-Stufe) erhöhen. Bei Bodentürschließern zusätzlich Achsposition kontrollieren. Feststellanlage hält die Tür nicht mehr offen — Ursache?Rauchmelder prüfen (Tauschpflicht nach 8 Jahren). LED an der Zentrale kontrollieren — Dauerlicht grün = OK, Blinken = Störung. Stromversorgung und Verkabelung zum Haftmagneten checken. LED an der Zentrale blinkt rot — was bedeutet das?Störungsmeldung: Rauchmelder defekt, verschmutzt oder Tauschfrist überschritten. Alternativ Kabelbruch oder Kurzschluss in der Melderlinie. Melder einzeln abklemmen, um fehlerhafte Komponente zu identifizieren. TS 99 FLR-K oder TS 99 FLR? Wann den FLR-K wählen?Wenn eine eigenständige, kompakte Feststellanlage ohne externe Komponenten gewünscht ist. Der FLR-K braucht nur 230 V Netzanschluss — fertig. Wann reicht der FLR?Wenn bereits eine RMZ vorhanden ist (z. B. zentrale Brandmeldeanlage). Der TS 99 FLR hat Schließer, Rauchmelder und Netzteil in einer Einheit am Sturz — ebenfalls eigenständig, ohne RMZ. Freilauf vs. EMF-Feststellung?Freilauf: Tür ist immer frei beweglich, Schließer greift nur im Alarmfall. EMF-Feststellung (z. B. Feststellanlage TS 93 EMR): Tür wird in festem Winkel gehalten, Schließer greift bei Auslösung.

Dorma TS 93 GSR-EMF 2/BG — Komplettset für Bandgegenseite Kurz & Knapp Komplettset: 2× TS 93 G (EN 2–5) + GSR-EMF 2/BG Gleitschiene für Bandgegenseite Zweiflügelige Türen mit Schließfolgeregelung EMF-Feststellung in Stand- und Gangflügel, 24V DC, 2,8W Benötigt externe Rauchmeldezentrale RMZ für Brandschutz Montage auf der Bandgegenseite Türbreiten bis 1250 mm je Flügel Produktbeschreibung Das dormakaba TS 93 GSR-EMF 2/BG ist das Komplettset für die Bandgegenseite. Im Gegensatz zum TS 93 GSR-EMF 2 (Bandseite) werden hier die Türschließer auf der gegenüberliegenden Seite der Bänder montiert. Beide Flügel erhalten eine EMF-Feststellung. Die Bandgegenseiten-Montage ist erforderlich, wenn die Bandseite nicht zugänglich ist oder architektonische Gründe eine andere Montageposition verlangen. Der Dorma TS 93 wird in der EN 2–5 Ausführung geliefert. Wichtig: Externe RMZ für Brandschutz erforderlich. Eigenständige Variante: TS 93 GSR-EMR 2 BG. Vorteile & Besonderheiten Bandgegenseiten-Montage — wenn Bandseite nicht zugänglich Beide Flügel festgestellt — maximaler Durchgangskomfort Schließfolgeregelung — korrekte Schließreihenfolge Easy-Open — 40% weniger Kraftaufwand EN 2–5 — stufenlos einstellbare Schließkraft Normkonform — EN 1154, EN 1155, EN 1158 Lieferumfang 2× Türschließer TS 93 G (EN 2–5) GSR-Gleitschiene für Bandgegenseite 2× EMF-Einheit Verbindungskabel Verkleidung mit Endkappen Montageplatten und Befestigungsschrauben Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert Typ2× Türschließer + GSR-Gleitschiene EMF 2/BG AnwendungZweiflügelige Türen, Bandgegenseite FeststellungStand- und Gangflügel SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1250 mm je Flügel Feststellpunkt80°–120° je Flügel, stufenlos Betriebsspannung EMF24 V DC Leistungsaufnahme gesamt2,8 W (2× 1,4 W) GSR-SystemSchubstangen-Klemmsystem mit Überlastsicherung MontageBandgegenseite Gewicht je Schließer3,5 kg (EN 2–5) Abmessungen Schließkörper275 × 60 × 53 mm Bauhöhe Verkleidung30 mm DesignContur Design FarbenSilberfarbig / Weiß Normen & Zulassungen NormKlassifizierung DIN EN 1154Klasse 4/8/2-5/1/1/4 DIN EN 1155Klasse 3/8/3-5/1/1/3 DIN EN 1158Klasse 3/8/3-7/1/1/3 DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung Türschließer und GSR-EMF-Gleitschiene sind wartungsfrei. Beachten Sie die Wartungsvorschriften der externen RMZ nach DIN 14677. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Kabel GSR-EMF9900064004500Verbindungskabel Schraube zum Gleitstück9900064007200Befestigungsschraube Benötigte Peripherie GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung Häufig gestellte Fragen Was bedeutet „BG“?BG steht für Bandgegenseite — die Türschließer werden auf der gegenüberliegenden Seite der Türbänder montiert. Wann brauche ich die BG-Variante?Wenn die Bandseite nicht zugänglich ist oder architektonische Vorgaben eine andere Montageposition erfordern. Brauche ich eine externe RMZ?Ja. Externe RMZ für Brandschutztüren Pflicht. Gibt es die BG-Variante mit Rauchmelder?Ja, das TS 93 GSR-EMR 2 BG ist die eigenständige Feststellanlage für Bandgegenseite. Kaufentscheidung Bandseite oder Bandgegenseite?TS 93 GSR-EMF 2 für Bandseite (Standard). Dieses Set für Bandgegenseite (wenn Bandseite nicht zugänglich). EMF oder EMR?EMF 2/BG braucht externe RMZ. GSR-EMR 2 BG ist eigenständig mit integriertem Rauchmelder.

Dorma TS 93 GSR-EMR 2 BG — Feststellanlage für Bandgegenseite Kurz & Knapp Eigenständige Feststellanlage für zweiflügelige Türen — Montage auf der Bandgegenseite 2× Türschließer TS 93 G (EN 2–5) + GSR-EMR 2 BG Gleitschiene mit integriertem Rauchmelder Keine externe RMZ erforderlich — 230V AC, 24V DC intern Feststellung in beiden Flügeln, 80°–140° DIBt-zugelassen, optischer Rauchmelder (EN 54-7) Türbreiten bis 1250 mm je Flügel Produktbeschreibung Das dormakaba TS 93 GSR-EMR 2 BG ist die eigenständige Feststellanlage für zweiflügelige Türen mit Bandgegenseiten-Montage. Die Türschließer werden auf der Bandgegenseite montiert — die Montageseite liegt gegenüber den Türbändern. Rauchmelder, Netzteil und Feststellung für beide Flügel sind in der Gleitschiene integriert. Die BG-Variante ist erforderlich, wenn die Bandseite baulich nicht zugänglich ist oder architektonische Vorgaben die Montage auf der Bandgegenseite erfordern. Für Bandseiten-Montage (Standard): TS 93 GSR-EMR 2. Die günstigere Variante ohne Rauchmelder: TS 93 GSR-EMF 2/BG. Vorteile & Besonderheiten Eigenständige Feststellanlage — keine externe RMZ nötig Bandgegenseiten-Montage — wenn Bandseite nicht zugänglich Beide Flügel festgestellt — maximaler Durchgangskomfort Integrierter Rauchmelder — optisch nach EN 54-7 EN 2–5 — stufenlos einstellbare Schließkraft DIBt-zugelassen — bauaufsichtlich genehmigt Erweiterbar — Deckenmelder, Funkmelder, Handtaster Lieferumfang 2× Türschließer TS 93 G (EN 2–5) für Bandgegenseiten-Montage GSR-EMR 2 BG Gleitschiene mit Rauchmelder und Netzteil 2× EMF-Einheit Verbindungskabel Verkleidung mit Endkappen Montageplatten und Befestigungsschrauben Technische Daten EigenschaftWert TypEigenständige Feststellanlage, Montage Bandgegenseite AnwendungZweiflügelige Türen, Bandgegenseite FeststellungStand- und Gangflügel SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1250 mm je Flügel Feststellpunkt80°–140° je Flügel, stufenlos Anschlussspannung230 V AC +10% / -15%, 50 Hz Ausgang intern24 V DC / 460 mA / 11 W Leistungsaufnahme EMF2,8 W (2× 1,4 W) RauchmelderIntegriert, optisch (EN 54-7) SchutzartIP30 SchutzklasseII Betriebstemperatur-20 °C bis +40 °C Gewicht je Schließer3,5 kg (EN 2–5) SicherungsautomatB10A / B16A bauseitig Normen & Zulassungen Norm / ZulassungBedeutung DIBt-ZulassungBauartgenehmigung als Feststellanlage DIN EN 1154Klasse 4/8/2-5/1/1/4 DIN EN 1155Klasse 3/8/3-5/1/1/3 DIN EN 1158Klasse 3/8/3-7/1/1/3 DIN EN 54-7Optischer Rauchmelder DIN 14677Instandhaltung Feststellanlagen DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine für dormakaba austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? dormakaba Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren Netzteilplatine9900064001400Bei defektem Netzteil EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück9900064001200Mechanischer Verschleiß Kabel GSR-EMR9900064004500Verbindungskabel Zulassungsschild5661345532Pflicht-Typenschild Prüfbuch5372645532Pflichtdokumentation Erweiterung mit zusätzlichen Meldern GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) Häufig gestellte Fragen Was bedeutet „BG“?BG steht für Bandgegenseite. Die Türschließer werden auf der gegenüberliegenden Seite der Bänder montiert. Brauche ich eine externe RMZ?Nein. Die GSR-EMR 2 BG ist eine eigenständige Feststellanlage mit Rauchmelder und Netzteil. Welche Schließkraft hat das System?Schließkraft EN 2–5, stufenlos einstellbar. Für Türblattbreiten bis 1.250 mm je Flügel. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine G-EMR. Gibt es die BG-Variante ohne Rauchmelder?Ja, das TS 93 GSR-EMF 2/BG (externe RMZ erforderlich). Kaufentscheidung Bandseite oder Bandgegenseite?TS 93 GSR-EMR 2 für Bandseite (Standard). Dieses Set für Bandgegenseite. EMR BG oder EMF BG?EMR 2 BG ist eigenständig (kein Zusatzgerät). GSR-EMF 2/BG braucht externe RMZ, ist dafür günstiger.

DORMA TS 99 FL Kopfmontage — Freilauftürschließer EN 2-5 Freilauftürschließer ohne integrierten Rauchmelder — benötigt externe RMZ. Kurz & Knapp Freilauftürschließer EN 2-5 — Tür frei beweglich, schließt bei Alarm/Stromausfall Kopf-/Sturzmontage — Contur Design, bis 1.250 mm Benötigt externe Rauchmeldezentrale (RMZ) + Rauchmelder — 24V DC Für eigenständige Feststellanlage ohne RMZ: TS 99 FLR oder TS 99 FLR-K Easy-Open-Technologie, Contur Design Produktbeschreibung Der DORMA TS 99 FL Kopfmontage ist ein Freilauftürschließer im Contur Design. Die Tür bewegt sich frei ohne Schließwiderstand. Erst bei Rauchalarm, Handauslösung oder Stromausfall wird die Schließfunktion aktiviert — die Tür schließt selbsttätig. Wichtig: Der TS 99 FL hat keinen integrierten Rauchmelder. Für den Betrieb als Feststellanlage benötigt er eine externe Rauchmeldezentrale (RMZ) mit Rauchmelder (RM-N oder RM-F). Spannungsversorgung: 24V DC. Für eine eigenständige Feststellanlage ohne RMZ: TS 99 FLR (230V AC, Rauchmelder integriert, Sturzmontage) oder TS 99 FLR-K (230V AC, komplett, Kopf-/Sturzmontage). Technische Daten EigenschaftWert SchließkraftEN 2-5 Max. Türblattbreite1.250 mm FreilaufJa — Tür frei beweglich ab > 0° RauchmelderNicht integriert — externe RMZ erforderlich Spannungsversorgung24V DC ±15% MontageKopf-/Sturzmontage AntriebNockenscheibe, Easy-Open DesignContur AnschlagrichtungDIN-L, DIN-R universell NormenDIN EN 1154, DIN EN 1155 TS 99 Varianten ModellRauchmelderRMZ nötigStrom TS 99 FLNeinJa24V DC TS 99 FLRIntegriertNein230V AC TS 99 FLR-KIntegriert + NetzteilNein230V AC Häufig gestellte Fragen Warum TS 99 FL statt FLR?Wenn bereits eine RMZ vorhanden ist (z. B. bei mehreren Feststellanlagen an einer Zentrale). Die FLR/FLR-K brauchen keine externe RMZ, sind aber teurer. Was passiert bei Stromausfall?Die Tür schließt automatisch (Fail-Safe-Prinzip). Brauche ich ein Prüfbuch?Ja. Jede Feststellanlage benötigt ein Prüfbuch nach DIN 14677. Zweiflügelige Türen?Mit TS 99 FL GSR (Schließfolgeregelung) möglich. Welche RMZ?DORMA RMZ (Contur oder XEA) mit Rauchmelder RM-N (Kabel) oder RM-F (Funk). TS 99 FL oder TS 73 EMF?TS 99 FL: Freilauf (Tür frei beweglich), Gleitschiene. TS 73 EMF: Feststellung an wählbarem Punkt, Scherengestänge. Kaufentscheidung FL, FLR oder FLR-K?FL: Wenn RMZ vorhanden. FLR: Eigenständig, Sturzmontage. FLR-K: Eigenständig, Türblattmontage, komplett. Freilauf oder Feststellung?Freilauf (TS 99): Tür frei beweglich, kein Widerstand. Feststellung (EMF/EMR): Tür wird an einem Punkt gehalten.

Dorma TS 93 GSR-EMR 1 — Feststellanlage mit Rauchmelder im Standflügel Kurz & Knapp Eigenständige Feststellanlage: 2× Dorma TS 93 + GSR-EMR 1 mit integriertem Rauchmelder Keine externe RMZ erforderlich — 230V AC Anschluss, 24V DC intern Feststellung im Standflügel, Gangflügel schließt frei Integrierter optischer Rauchmelder (EN 54-7) DIBt-zugelassen, Schließfolgeregelung nach EN 1158 Türbreiten bis 1250 mm je Flügel Produktbeschreibung Das dormakaba TS 93 GSR-EMR 1 ist eine eigenständige, bauaufsichtlich zugelassene Feststellanlage für zweiflügelige Türen. Der integrierte optische Rauchmelder (EN 54-7), das Netzteil und die EMF-Feststellung sind in der GSR-Gleitschiene verbaut — eine separate RMZ ist nicht erforderlich. Die Feststellung hält den Standflügel im gewählten Winkel offen. Der Gangflügel bleibt frei beweglich. Bei Raucherkennung, Störung oder manueller Auslösung schließen beide Flügel in der korrekten Reihenfolge. Für Feststellung in beiden Flügeln: TS 93 GSR-EMR 2. Die günstigere Variante ohne Rauchmelder (externe RMZ): TS 93 GSR-EMF1. Vorteile & Besonderheiten Eigenständige Feststellanlage — keine externe RMZ nötig Integrierter Rauchmelder — optisch nach EN 54-7 230V AC Anschluss — direkter Netzanschluss, kein separates Netzteil DIBt-zugelassen — bauaufsichtlich genehmigt Schließfolgeregelung — korrekte Reihenfolge im Brandfall Easy-Open — 40% weniger Kraftaufwand Erweiterbar — RM-N, FM-AP, RM-F, HT-F Lieferumfang 2× Türschließer TS 93 B (EN 2–5) GSR-EMR 1 Gleitschiene mit Rauchmelder und Netzteil EMF-Einheit (Standflügel) Verkleidung mit Endkappen (Contur Design) Montageplatten und Befestigungsschrauben Technische Daten EigenschaftWert TypEigenständige Feststellanlage (2× Dorma TS 93 + GSR-EMR 1) AnwendungZweiflügelige Türen FeststellungNur Standflügel SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1250 mm je Flügel Feststellpunkt80°–120°, stufenlos Anschlussspannung230 V AC +10% / -15%, 50 Hz Ausgang intern24 V DC / 460 mA / 11 W RauchmelderIntegriert, optisch (EN 54-7) SchutzartIP30 SchutzklasseII Betriebstemperatur-20 °C bis +40 °C Nutzungsdauer Rauchmelder8 Jahre (DIN 14677) SicherungsautomatB10A / B16A bauseitig DesignContur Design Normen & Zulassungen Norm / ZulassungBedeutung DIBt-ZulassungBauartgenehmigung als Feststellanlage DIN EN 1154Klasse 4/8/2-5/1/1/4 — Türschließer DIN EN 1155Klasse 3/8/3-5/1/1/3 — Feststellvorrichtung DIN EN 1158Klasse 3/8/3-7/1/1/3 — Schließfolgeregler DIN EN 54-7Optischer Rauchmelder DIN 14677Instandhaltung Feststellanlagen DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine für dormakaba austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? dormakaba Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren Netzteilplatine9900064001400Bei defektem Netzteil EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück9900064001200Mechanischer Verschleiß Kabel GSR-EMR9900064004500Verbindungskabel Zulassungsschild5661345532Pflicht-Typenschild Prüfbuch5372645532Pflichtdokumentation Erweiterung mit zusätzlichen Meldern Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden: GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufig gestellte Fragen Brauche ich zusätzlich eine RMZ?Nein. Die GSR-EMR 1 ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil. Warum nur Feststellung im Standflügel?Der Standflügel ist der zuerst zu schließende Flügel. Für beide Flügel: TS 93 GSR-EMR 2. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine G-EMR. Kann ich das Funeo Funksystem anschließen?Ja. FM-AP direkt an die Platine für kabellose RM-F und HT-F. Welcher Sicherungsautomat wird benötigt?B10A oder B16A, bauseitig in der Unterverteilung. Kaufentscheidung GSR-EMR 1 oder GSR-EMR 2?EMR 1 = Feststellung nur Standflügel. GSR-EMR 2 = beide Flügel, mehr Komfort. EMR oder EMF?EMR ist eigenständig (einfacher, keine externe RMZ). GSR-EMF1 ist günstiger, braucht aber eine RMZ.

Dorma G-EMR XEA — Gleitschiene mit Feststellung und Rauchmelder im XEA Design Kurz & Knapp Gleitschiene mit elektromechanischer Feststellung und integriertem Rauchmelder für den TS 98 XEA Eigenständige Feststellanlage — keine separate RMZ erforderlich Enthält: EMF-Einheit + Rauchschalterplatine + Netzteilplatine Feststellpunkt 80°–140° stufenlos einstellbar 230 V AC Netzanschluss, XEA Design Ausschließlich für TS 98 XEA (nicht für Dorma TS 93!) Produktbeschreibung Die dormakaba G-EMR XEA ist eine Gleitschiene im XEA Design mit integrierter elektromechanischer Feststellung (EMF-Einheit) und optischem Rauchmelder (EN 54-7). Zusammen mit dem TS 98 XEA Türschließer bildet sie eine eigenständige Feststellanlage mit DIBt-Zulassung — als Komplettset erhältlich unter TS 98 XEA EMR. Die Feststellung hält die Tür im eingestellten Winkel (80°–140°) offen. Bei Raucherkennung, Störung, manueller Auslösung oder Stromausfall schließt der Türschließer die Tür automatisch. Das integrierte Netzteil wandelt 230 V AC in 24 V DC um. Die G-EMR XEA ist ausschließlich mit dem dormakaba TS 98 XEA kompatibel. Für den Dorma TS 93 gibt es die G-EMR 140° im Contur Design. Vorteile & Besonderheiten Eigenständige Feststellanlage — Rauchmelder, Netzteil und EMF-Einheit integriert, keine externe RMZ nötig XEA Design — passend zum TS 98 XEA, einheitliches Erscheinungsbild Stufenlos einstellbar — Feststellpunkt 80°–140° Alle Montagearten — Türblatt/Sturz, Bandseite/Bandgegenseite Customer Confection — individuelle Farbkombinationen für Verkleidung und Dekorplatte Erweiterbar — zusätzliche RM-N oder FM-AP anschließbar Lieferumfang Gleitschiene G-EMR XEA 140° mit Hebel und Gleitstück Integrierte elektromechanische Feststellung EMF (80°–140°) Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Verkleidung im XEA Design mit Dekorplatte und Endkappen Montagematerial Technische Daten EigenschaftWert TypGleitschiene mit EMF-Einheit und Rauchmelder Feststellpunkt80°–140°, stufenlos einstellbar Anschlussspannung230 V AC +10 % / -15 %, 50 Hz Intern24 V DC (integriertes Netzteil) Leistungsaufnahme EMF1,4 W RauchmelderIntegriert, optisch (Streulichtprinzip nach EN 54-7) Separate RMZNicht erforderlich SchutzartIP30 Kompatibel mitTS 98 XEA (ausschließlich) Nicht kompatibel mitDorma TS 93, TS 92 XEA oder andere Schließer MontageBandseite und Bandgegenseite, Türblatt und Sturz AnschlagrichtungDIN-L und DIN-R (universell) DesignXEA Design, Bauhöhe 60 mm FarbenSilber, Weiß, Reinweiß, Schwarz, Edelstahl, Gold + Sonderfarbe RAL Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) Normen & Zulassungen Norm / ZulassungBedeutung DIBt bauaufsichtlich zugelassenBauartgenehmigung als Feststellanlage (mit TS 98 XEA) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 14637Feststellanlagen für Drehflügeltüren DIN 14677Instandhaltung von Feststellanlagen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 Jahrendormakaba G-EMR Raucherkennung austauschen (Pflicht)Fachpersonal Dokumentation im Prüfbuch für Feststellanlagen (separat bestellen). Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) Netzteilplatine G-EMR9900064001400Bei defektem Netzteil EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Schraube zum Gleitstück9900064007200Verschleißteil Zulassungsschild5661345532Pflicht nach Abnahme Prüfbuch5372645532Pflichtdokumentation Erweiterung mit zusätzlichen Meldern GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) Häufig gestellte Fragen Passt die G-EMR XEA an den TS 93?Nein. Die G-EMR XEA ist ausschließlich für den TS 98 XEA. Für den TS 93 gibt es die G-EMR 140° im Contur Design. Brauche ich eine separate RMZ?Nein. Die G-EMR XEA enthält Rauchmelder, Netzteil und EMF-Einheit. In Kombination mit dem TS 98 XEA ist das eine eigenständige Feststellanlage. Gibt es die G-EMR XEA auch als Komplettset mit Türschließer?Ja: TS 98 XEA EMR = TS 98 XEA + G-EMR XEA als Komplettset. Was ist der Unterschied zur G-EMF XEA?Die G-EMR XEA hat einen integrierten Rauchmelder und Netzteil (eigenständige Feststellanlage). Die G-EMF XEA hat nur die EMF-Einheit und benötigt eine externe RMZ. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die G-EMR Rauchschalterplatine — Gehäuse und Netzteil bleiben erhalten. Welche Farben sind verfügbar?6 Standardfarben: Silber, Weiß, Reinweiß, Schwarz, Edelstahl, Gold. Sonderfarbe nach RAL auf Anfrage. XEA oder Contur Design? Wann die G-EMR XEA?Wenn der TS 98 XEA verbaut ist und ein einheitliches XEA Design gewünscht ist. EN 1–6, bis 1.600 mm Türbreite, 4 Montagearten, Customer Confection Farbkonzept. Wann die G-EMR im Contur Design?Wenn der TS 93 verbaut ist. Die G-EMR 140° im Contur Design ist die passende Variante für den TS 93, EN 2–5, bis 1.250 mm. G-EMR XEA oder G-EMF XEA?G-EMR XEA: eigenständige Feststellanlage mit Rauchmelder. G-EMF XEA: nur Feststellung, braucht externe RMZ. Wählen Sie EMR, wenn keine zentrale Rauchmeldezentrale vorhanden ist.

Dorma TS 93 EMF — Türschließer mit elektromechanischer Feststellung Kurz & Knapp Komplettset: TS 93 B Türschließer (EN 2–5) + G-EMF Gleitschiene mit Feststellung Für einflügelige Türen, Türbreiten bis 1250 mm Feststellpunkt stufenlos 80°–140°, 24V DC, 1,4W Easy-Open-Technologie — 40% weniger Kraftaufwand Benötigt externe Rauchmeldezentrale RMZ für Brandschutz Seriänmäßig mit Schließverzögerung und Öffnungsdämpfung Produktbeschreibung Das dormakaba TS 93 EMF Komplettset verbindet den bewährten Türschließer Dorma TS 93 mit der G-EMF Gleitschiene für elektromechanische Feststellung. Die Tür wird im gewählten Öffnungswinkel festgehalten und schließt bei Stromunterbrechung selbsttätig. Der Dorma TS 93 überzeugt durch die Easy-Open-Technologie mit herzförmiger Nockenscheibe: Beim Öffnen der Tür sinkt das Drehmoment schnell ab, was den Kraftaufwand um rund 40% reduziert. Seriänmäßig sind Schließverzögerung und Öffnungsdämpfung integriert. Wichtig: Die EMF-Feststellung hat keinen Rauchmelder. Für Brandschutztüren ist eine externe RMZ erforderlich. Das eigenständige Komplettset mit Rauchmelder ist das TS 93 mit elektromechanischer Feststellung. Vorteile & Besonderheiten Komplettset — Türschließer + Gleitschiene + Feststellung in einer Bestellung Easy-Open — 40% weniger Kraftaufwand beim Öffnen Schließverzögerung — seriänmäßig, stufenlos 120°–70° Öffnungsdämpfung — seriänmäßig, gegen Wandanschlag Großer Feststellbereich — 80°–140° stufenlos Barrierefreiheit — DIN 18040, DIN SPEC 1104 Contur Design — unsichtbare Befestigung Lieferumfang Türschließer TS 93 B (EN 2–5) G-EMF Gleitschiene mit EMF-Einheit Verkleidung mit Endkappen (Contur Design) Montageplatte und Befestigungsschrauben Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert TypTürschließer + Gleitschiene mit EMF AnwendungEinflügelige Türen SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1250 mm Feststellpunkt80°–140°, stufenlos Betriebsspannung EMF24 V DC Leistungsaufnahme EMF1,4 W SchließverzögerungStufenlos einstellbar (120°–70°) ÖffnungsdämpfungSeriänmäßig Öffnungswinkel max.180° (Normalmontage Bandseite) Gewicht Schließer3,5 kg Material SchließerGrauguss, Regulierventile Messing DesignContur Design FarbenSilberfarbig / Weiß Normen & Zulassungen NormKlassifizierung DIN EN 1154Klasse 4/8/2-5/1/1/4 — Türschließer DIN EN 1155Klasse 3/8/3-5/1/1/3 — Feststellvorrichtung DIN 18040-1/-2Barrierefreies Bauen DIN SPEC 1104Leichtes Öffnen CE-KonformitätBauproduktenverordnung Wartung Der Dorma TS 93 und die EMF-Gleitschiene sind wartungsfrei. Beachten Sie die Wartungsvorschriften der externen RMZ nach DIN 14677. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Schraube zum Gleitstück9900064007200Befestigungsschraube Benötigte Peripherie GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung RM-N Deckenrauchmelder64830900Zusätzliche Melder (an RMZ) Häufig gestellte Fragen Was ist im Komplettset enthalten?TS 93 B Türschließer (EN 2–5) und G-EMF Gleitschiene mit elektromechanischer Feststellung. Keine RMZ. Brauche ich zusätzlich eine RMZ?Ja. Die EMF-Feststellung hat keinen Rauchmelder. Für Brandschutztüren ist eine externe RMZ Pflicht. Was ist der Unterschied zum TS 93 EMR?Das Feststellanlage TS 93 EMR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder (230V AC). Das TS 93 EMF benötigt eine externe RMZ. Passt der TS 93 EMF an jede Tür?Für Türbreiten bis 1250 mm, einflügelig. Für zweiflügelige Türen gibt es die GSR-Varianten. Kann ich die Gleitschiene auch einzeln kaufen?Ja, die G-EMF Gleitschiene ist separat erhältlich. Kaufentscheidung TS 93 EMF oder TS 93 EMR?EMF + externe RMZ wenn Sie mehrere Türen zentral steuern. dormakaba TS 93 EMR Feststellanlage wenn eine eigenständige Feststellanlage gewünscht ist. Komplettset oder Einzelkomponenten?Komplettset bei Neuinstallation. Gleitschiene einzeln wenn ein TS 93 bereits vorhanden ist.

Dorma TS 98 XEA EMR — Premium-Türschließer mit Feststellung und Rauchmelder Kurz & Knapp Komplettset: TS 98 XEA Türschließer EN 1–6 + G-EMR XEA Gleitschiene mit Feststellung und Rauchmelder Eigenständige Feststellanlage — keine separate RMZ erforderlich XEA Design mit Customer Confection — individuelle Farbkombinationen Ein Schließerkörper für Türblattmontage Bandseite und Bandgegenseite Easy-Open-Technologie: 40 % weniger Kraftaufwand (DIN 18040) Türblattbreite bis 1.600 mm, Betriebstemperatur bis -40 °C Produktbeschreibung Das dormakaba TS 98 XEA EMR ist das Premium-Komplettset aus dem TS 98 XEA Türschließer und der G-EMR XEA Gleitschiene mit elektromechanischer Feststellung und integriertem optischem Rauchmelder (EN 54-7). Als eigenständige Feststellanlage mit DIBt-Zulassung hält das System Feuer- und Rauchschutztüren im eingestellten Winkel offen und schließt sie bei Raucherkennung, Störung oder Stromausfall automatisch. Der TS 98 XEA zeichnet sich durch seinen universellen Schließerkörper aus: Ein einziger Körper für Türblattmontage auf Bandseite und Bandgegenseite. Die Easy-Open-Technologie mit herzförmiger Nockenscheibe reduziert den Kraft­aufwand beim Öffnen um 40 %. Drei Schließbereiche (180°–15°, SoftFlow 15°–0°, Endschlag 7°–0°) ermöglichen nahezu lautloses Schließen. Die Schließkraft EN 1–6 und alle hydraulischen Funktionen lassen sich bequem von vorne einstellen. Eine optische Schließkraftanzeige zeigt den eingestellten EN-Wert. Schließverzögerung und Öffnungsdämpfung sind in allen Montagearten serienmäßig verfügbar. Optional können zusätzliche Deckenmelder RM-N oder über das Funkmodul FM-AP kabellose Melder angeschlossen werden. Vorteile & Besonderheiten Eigenständige Feststellanlage — Rauchmelder, Netzteil und EMF-Einheit in der Gleitschiene integriert, keine RMZ nötig Ein Schließerkörper für Bandseite und Bandgegenseite — Türblattmontage, DIN-L/DIN-R Easy-Open-Technologie — herzförmige Nockenscheibe, 40 % weniger Kraft­aufwand SoftFlow — drei Schließbereiche für nahezu lautloses Schließen EN 1–6 stufenlos — Türblattbreite bis 1.600 mm Betriebstemperatur -40 °C bis +80 °C — auch für Außentüren geeignet XEA Design — Customer Confection mit individuellen Farbkombinationen, 6 Standardfarben + RAL Barrierefreiheit — DIN 18040-1/-2, DIN SPEC 1104 Lieferumfang Türschließer TS 98 XEA, EN 1–6, mit Montageplatte (universelles Lochgruppensystem) Gleitschiene G-EMR XEA 140° mit Hebel und Gleitstück Integrierte elektromechanische Feststellung EMF (80°–140°) Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Verkleidung im XEA Design mit Dekorplatte Montagematerial und Befestigungsschrauben Technische Daten EigenschaftWert SchließkraftEN 1–6, stufenlos über Stellschraube einstellbar Max. Türblattbreite1.600 mm Öffnungswinkel max.180° (Montage Bandseite) Feststellpunkt80°–140°, stufenlos einstellbar Anschlussspannung230 V AC +10 % / -15 %, 50 Hz Intern24 V DC (integriertes Netzteil) Leistungsaufnahme EMF1,4 W RauchmelderIntegriert, optisch (Streulichtprinzip nach EN 54-7) SchließverzögerungStufenlos über Ventil ÖffnungsdämpfungSerienmäßig integriert, einstellbar SoftFlowZweiter Schließbereich 15°–0°, stufenlos Endschlag7°–0°, stufenlos einstellbar Betriebstemperatur-40 °C bis +80 °C Gewicht SchließerkörperCa. 3,0 kg Abmessungen Schließer327 × 56 × 59 mm (L × T × H) MontageTürblattmontage Bandseite und Bandgegenseite, DIN-L/DIN-R AnschlagrichtungDIN-L und DIN-R (universell) DesignXEA Design, Bauhöhe 60 mm FarbenSilber, Weiß, Reinweiß, Schwarz, Edelstahl, Gold + Sonderfarbe RAL Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) Normen & Zulassungen Norm / ZulassungBedeutung DIBt bauaufsichtlich zugelassenBauartgenehmigung als Feststellanlage DIN EN 1154Türschließer (Zertifikat 0432-CPR-00026-90) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 14637Feststellanlagen für Drehflügeltüren DIN 14677Instandhaltung von Feststellanlagen DIN 18040-1/-2Barrierefreies Bauen DIN SPEC 1104Barrierefreie Türautomation CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine austauschen (Pflicht)Fachpersonal Dokumentation im Prüfbuch für Feststellanlagen (separat bestellen). Erweiterung mit zusätzlichen Meldern Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON): GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) Netzteilplatine G-EMR9900064001400Bei defektem Netzteil EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Schraube zum Gleitstück9900064007200Verschleißteil Zulassungsschild5661345532Pflicht nach Abnahme Prüfbuch5372645532Pflichtdokumentation Häufig gestellte Fragen Brauche ich eine separate RMZ zum TS 98 XEA EMR?Nein. Rauchmelder, Netzteil und EMF-Einheit sind in der G-EMR XEA Gleitschiene integriert. Das TS 98 XEA EMR ist eine eigenständige Feststellanlage. Was ist der Unterschied zum TS 93 EMR?TS 98 XEA EMR: XEA Design, EN 1–6, bis 1.600 mm, Türblattmontage BS/BG mit einem Schließerkörper, -40 °C. dormakaba TS 93 EMR: Contur Design, EN 2–5, bis 1.250 mm. Kann ich den Schließer auch ohne Feststellung nutzen?Nein. Das EMR-Komplettset ist immer mit Feststellfunktion. Für den TS 98 XEA ohne Feststellung gibt es den TS 98 XEA N mit Standard-Gleitschiene. Welche Montagearten sind möglich?Türblattmontage Bandseite und Türblattmontage Bandgegenseite. Ein Schließerkörper für beide Varianten, DIN-L und DIN-R. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine — Gehäuse und Netzteil bleiben erhalten. Kann ich zusätzliche Rauchmelder anschließen?Ja. Bei Sturzabstand über 1 m: Zwei RM-N Deckenmelder (DIP 3 = ON). Für kabellose Lösungen: FM-AP Funkmodul mit RM-F oder HT-F. TS 98 XEA EMR oder TS 93 EMR? Wann ist das TS 98 XEA EMR die bessere Wahl?Bei Türbreiten über 1.250 mm (bis 1.600 mm), bei EN 1 oder EN 6, bei Außentüren (bis -40 °C), bei XEA-Design-Anforderungen oder wenn Bandseite und Bandgegenseite mit einem Schließerkörper abgedeckt werden sollen. Wann reicht das TS 93 EMR?Bei Türbreiten bis 1.250 mm, EN 2–5, Innentüren. Das TS 93 mit elektromechanischer Feststellung im Contur Design ist die wirtschaftlichere Lösung für Standardanwendungen. Gibt es das TS 98 XEA EMR für zweiflügelige Türen?Ja, als TS 98 XEA GSR-EMR System mit Schließfolgereglung und Feststellung.

Dorma G GSR EMF 2 — Schließfolgeregler mit Feststellung in beiden Flügeln Kurz & Knapp Gleitschiene mit Schließfolgeregler (GSR) und EMF-Feststellung in Stand- und Gangflügel Für zweiflügelige Türen mit zwei Dorma TS 93 Schließern Feststellpunkt je Flügel 80°–120° (Contur), 24V DC, 2,8W gesamt Benötigt externe Rauchmeldezentrale RMZ für Brandschutz Beide Flügel werden offen gehalten — maximaler Durchgangskomfort Contur Design, durchgehende Verkleidung, Bauhöhe 30 mm Produktbeschreibung Die dormakaba G GSR EMF 2 ist die Maximalausstattung der EMF-Gleitschienen für zweiflügelige Türen: Schließfolgeregler und elektromechanische Feststellung in beiden Flügeln. Beide Türflügel werden im gewählten Öffnungswinkel festgestellt und geben den kompletten Durchgang frei. Bei Stromunterbrechung durch die externe RMZ lösen beide Feststellungen gleichzeitig aus. Der Schließfolgeregler sorgt dafür, dass der Gangflügel vor dem Standflügel schließt. Wichtig: Kein Rauchmelder integriert — externe RMZ für Brandschutztüren erforderlich. Die eigenständige Variante mit Rauchmelder ist die TS 93 GSR-EMR 2. Für Bandgegenseiten-Montage: GSR-EMF 2/BG. Vorteile & Besonderheiten Beide Flügel festgestellt — maximaler Durchgangskomfort Schließfolgeregelung — korrekte Schließreihenfolge im Brandfall Stufenlos einstellbar — Feststellpunkt je Flügel 80°–120° Gleichzeitige Auslösung — beide Flügel schließen synchron bei Alarm Kompaktes Design — durchgehende Verkleidung, 30 mm Bauhöhe Normkonform — EN 1154, EN 1155, EN 1158 Barrierefreiheit — DIN 18040 mit Dorma TS 93 und Easy-Open Lieferumfang GSR-Gleitschiene mit Schubstangen-Klemmsystem 2× EMF-Einheit (Stand- und Gangflügel) Verkleidung mit Endkappen (Contur Design) Verbindungskabel zwischen den Flügeln Befestigungsschrauben Ohne Türschließer — 2× Dorma TS 93 separat bestellen Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert TypSchließfolgeregler mit EMF in beiden Flügeln AnwendungZweiflügelige Türen FeststellungStand- und Gangflügel Feststellpunkt80°–120° je Flügel (Contur), stufenlos Max. Türblattbreite1250 mm je Flügel Betriebsspannung24 V DC Leistungsaufnahme2,8 W (2× 1,4 W) Einschaltdauer100 % ED AuslösemomentCa. 25–65 Nm bei 90° je EMF-Einheit GSR-SystemSchubstangen-Klemmsystem mit Überlastsicherung AnsteuerungÜber externe RMZ oder 24V-Steuersystem Türschließer2× TS 93, EN 2–5 Bauhöhe Verkleidung30 mm DesignContur Design (durchgehende Verkleidung) Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer — Klasse 4/8/2-5/1/1/4 DIN EN 1155Feststellvorrichtungen — Klasse 3/8/3-5/1/1/3 DIN EN 1158Schließfolgeregler — Klasse 3/8/3-7/1/1/3 DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung Die GSR-EMF-Gleitschiene selbst ist wartungsfrei. Beachten Sie die Wartungsvorschriften der angeschlossenen externen Rauchmeldezentrale RMZ nach DIN 14677. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik (pro Flügel) Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Kabel GSR-EMF9900064004500Verbindungskabel zwischen den Flügeln Schraube zum Gleitstück9900064007200Befestigungsschraube Benötigte Peripherie GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung RM-N Deckenrauchmelder64830900Zusätzliche Melder (an RMZ) Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufig gestellte Fragen Was bedeutet „EMF 2“?Die „2“ steht für Feststellung in beiden Flügeln. Sowohl Stand- als auch Gangflügel werden im gewählten Winkel festgehalten. Warum 2,8W statt 1,4W?Jede EMF-Einheit verbraucht 1,4W. Bei zwei Einheiten (Stand + Gang) sind es 2,8W. Brauche ich eine externe RMZ?Ja. Die GSR-EMF hat keinen Rauchmelder. Eine RMZ ist für Brandschutztüren Pflicht. Können die Feststellwinkel der Flügel unterschiedlich sein?Ja, jede EMF-Einheit wird einzeln eingestellt (80°–120°). Gibt es eine Variante für Bandgegenseite?Ja, die GSR-EMF 2/BG für Montage auf der Bandgegenseite. Welche Türschließer werden benötigt?2× Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Kaufentscheidung GSR-EMF 1 oder GSR-EMF 2?GSR-EMF 1 = Feststellung nur im Standflügel (günstiger). GSR-EMF 2 = beide Flügel (maximaler Komfort, z. B. in Fluren mit hohem Durchgangsverkehr). EMF 2 oder EMR 2?EMF 2 benötigt externe RMZ. GSR-EMR 2 ist eigenständig mit integriertem Rauchmelder — einfacher, aber teurer.

Dorma G GSR EMF 1 — Schließfolgeregler mit Feststellung im Standflügel Kurz & Knapp Gleitschiene mit Schließfolgeregler (GSR) und EMF-Feststellung im Standflügel Für zweiflügelige Türen mit zwei Dorma TS 93 Schließern Feststellpunkt 80°–120° (Contur), 24V DC, 1,4W Benötigt externe Rauchmeldezentrale RMZ für Brandschutz Schubstangen-Klemmsystem mit Überlastsicherung Contur Design, durchgehende Verkleidung, Bauhöhe 30 mm Produktbeschreibung Die dormakaba G GSR EMF 1 ist eine Gleitschiene mit integriertem Schließfolgeregler und elektromechanischer Feststellung im Standflügel. Der Schließfolgeregler (GSR) stellt sicher, dass bei zweiflügeligen Türen zuerst der Gangflügel und dann der Standflügel schließt — Voraussetzung für den Brandschutz. Die EMF-Einheit hält den Standflügel in einem einstellbaren Öffnungswinkel fest. Der Gangflügel hat keine Feststellung und schließt frei. Für Feststellung in beiden Flügeln wählen Sie die G GSR EMF 2. Wichtig: Kein Rauchmelder integriert. Externe RMZ für Brandschutztüren erforderlich. Die eigenständige Variante mit Rauchmelder ist die TS 93 GSR-EMR 1. Vorteile & Besonderheiten Schließfolgeregelung — Schubstangen-Klemmsystem mit Überlastsicherung Feststellung Standflügel — 80°–120° stufenlos einstellbar Kompaktes Design — durchgehende Verkleidung, Bauhöhe 30 mm Geringer Energieverbrauch — 1,4W bei 24V DC Normkonform — EN 1154, EN 1155, EN 1158 Barrierefreiheit — DIN 18040 mit Dorma TS 93 Lieferumfang GSR-Gleitschiene mit Schubstangen-Klemmsystem EMF-Einheit im Standflügel Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — 2× Dorma TS 93 separat bestellen Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert TypSchließfolgeregler mit EMF im Standflügel AnwendungZweiflügelige Türen FeststellungNur Standflügel Feststellpunkt80°–120° (Contur), stufenlos Max. Türblattbreite1250 mm je Flügel Betriebsspannung24 V DC Leistungsaufnahme1,4 W Einschaltdauer100 % ED AuslösemomentCa. 25–65 Nm bei 90° GSR-SystemSchubstangen-Klemmsystem mit Überlastsicherung AnsteuerungÜber externe RMZ oder 24V-Steuersystem Türschließer2× TS 93, EN 2–5 Bauhöhe Verkleidung30 mm DesignContur Design (durchgehende Verkleidung) Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer — Klasse 4/8/2-5/1/1/4 DIN EN 1155Feststellvorrichtungen — Klasse 3/8/3-5/1/1/3 DIN EN 1158Schließfolgeregler — Klasse 3/8/3-7/1/1/3 DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung Die GSR-EMF-Gleitschiene selbst ist wartungsfrei. Beachten Sie die Wartungsvorschriften der angeschlossenen externen Rauchmeldezentrale RMZ nach DIN 14677. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Kabel GSR-EMF9900064004500Verbindungskabel zwischen den Flügeln Schraube zum Gleitstück9900064007200Befestigungsschraube Benötigte Peripherie GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung RM-N Deckenrauchmelder64830900Zusätzliche Melder (an RMZ) Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufig gestellte Fragen Was bedeutet „EMF 1“?Die „1“ steht für Feststellung in nur einem Flügel — hier im Standflügel. Der Gangflügel schließt frei ohne Feststellung. Brauche ich eine externe RMZ?Ja. Die GSR-EMF hat keinen Rauchmelder. Für Brandschutztüren ist eine RMZ Pflicht. Wie viele Türschließer benötige ich?Zwei TS 93 — einen pro Flügel. Im Komplettset TS 93 GSR-EMF1 sind beide enthalten. Was ist der Unterschied zu GSR-EMF 1 G?Bei der GSR-EMF 1 G ist die Feststellung im Gangflügel statt im Standflügel. Gibt es eine Variante mit Rauchmelder?Ja, die TS 93 GSR-EMR 1 hat einen integrierten Rauchmelder und ist eine eigenständige Feststellanlage. Welche Türschließer werden benötigt?2× Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Kaufentscheidung GSR-EMF 1 oder GSR-EMF 2?EMF 1 = Feststellung nur im Standflügel. GSR-EMF 2 = Feststellung in beiden Flügeln. EMF 2 bei häufig genutzten Durchgängen, wo beide Flügel offen stehen sollen. EMF oder EMR?EMF benötigt eine externe RMZ (günstiger, wenn RMZ schon vorhanden). EMR ist eigenständig mit integriertem Rauchmelder (einfacher, aber teurer).

Dorma G-EMF — Gleitschiene mit elektromechanischer Feststellung Kurz & Knapp Gleitschiene mit integrierter elektromechanischer Feststellung für einflügelige Türen Feststellpunkt stufenlos einstellbar 80°–140° Betriebsspannung 24V DC, Leistungsaufnahme 1,4W Benötigt externe Rauchmeldezentrale RMZ für den Einsatz an Brandschutztüren Passend für dormakaba TS 93 (EN 2–5) Contur Design mit durchgehender Verkleidung und Endkappen Produktbeschreibung Die dormakaba G-EMF ist eine Gleitschiene mit integrierter elektromechanischer Feststellung (EMF) im Contur Design. Sie wird auf den Türschließer Dorma TS 93 montiert und hält die Tür in einem frei wählbaren Öffnungswinkel zwischen 80° und 140° fest. Bei Stromunterbrechung — z. B. durch eine externe RMZ bei Raucherkennung — löst die Feststellung aus und die Tür schließt selbsttätig. Wichtig: Die G-EMF enthält keinen Rauchmelder und kein Netzteil. Für den Einsatz an Feuer- und Rauchschutztüren ist eine externe RMZ oder ein vergleichbares 24V-Steuersystem zwingend erforderlich. Wer eine eigenständige Feststellanlage mit integriertem Rauchmelder sucht, benötigt die G-EMR. Für zweiflügelige Türen mit Schließfolgereglung stehen die Varianten G GSR EMF 1 (Standflügel), G GSR EMF 1 G (Gangflügel) und G GSR EMF 2 (beide Flügel) zur Verfügung. Vorteile & Besonderheiten Großer Feststellbereich — 80°–140° stufenlos einstellbar Kompakte Bauform — Contur Design mit durchgehender Verkleidung, Bauhöhe 30 mm Geringer Energieverbrauch — nur 1,4W bei 24V DC, 100% Einschaltdauer Zuverlässige Auslösung — 25–65 Nm Auslösemoment bei 90° Flexible Montage — Bandseite oder Bandgegenseite, Türbreiten bis 1250 mm Barrierefreiheit — in Kombination mit Dorma TS 93 nach DIN 18040 Kostengünstige Lösung — ideal wenn bereits eine zentrale RMZ vorhanden ist Lieferumfang Gleitschiene mit Hebel und Gleitstück Integrierte EMF-Einheit (elektromechanische Feststellung) Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — Dorma TS 93 separat bestellen Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert TypGleitschiene mit elektromechanischer Feststellung (EMF) AnwendungEinflügelige Türen Feststellpunkt80°–140°, stufenlos einstellbar Max. Türblattbreite1250 mm Betriebsspannung24 V DC Leistungsaufnahme1,4 W Einschaltdauer100 % ED AuslösemomentCa. 25–65 Nm bei 90° AnsteuerungÜber externe RMZ oder 24V-Steuersystem MontageBandseite oder Bandgegenseite TürschließerTS 93, EN 2–5 Bauhöhe Verkleidung30 mm DesignContur Design (Verkleidung + Endkappen) FarbenSilberfarbig / Weiß Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer (mit TS 93) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN 18040-1/-2Barrierefreies Bauen (mit TS 93) CE-KonformitätBauproduktenverordnung Wartung Die G-EMF selbst ist wartungsfrei. Beachten Sie die Wartungsvorschriften der angeschlossenen externen Rauchmeldezentrale RMZ nach DIN 14677 — insbesondere den Pflichtaustausch der Rauchschalterplatine nach 8 Jahren. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Schraube zum Gleitstück9900064007200Befestigungsschraube (Verschleißteil) Benötigte Peripherie Die G-EMF benötigt für den Einsatz an Brandschutztüren eine externe Ansteuerung: GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung RM-N Deckenrauchmelder64830900Zusätzliche Melder (an RMZ) Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufig gestellte Fragen Brauche ich zusätzlich eine RMZ?Ja. Die G-EMF hat keinen integrierten Rauchmelder und kein Netzteil. Für Brandschutztüren ist eine externe RMZ zwingend erforderlich. Was ist der Unterschied zwischen G-EMF und G-EMR?Die G-EMF hat nur die Feststellmechanik (24V DC, externe Ansteuerung). Die G-EMR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil (230V AC). Welcher Türschließer passt?Der TS 93 (EN 2–5). Im Komplettset TS 93 EMF ist er bereits enthalten. Kann ich die G-EMF später auf G-EMR umrüsten?Nein. Die G-EMR hat ein komplett anderes Gehäuse mit Netzteil und Rauchschalterplatine. Ein Umbau ist nicht vorgesehen — es muss die komplette Gleitschiene getauscht werden. Welche Farben sind verfügbar?Silberfarbig und Weiß im Contur Design. Welcher Türschließer passt?Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Kaufentscheidung: EMF oder EMR? Wann ist die G-EMF die richtige Wahl?Wenn bereits eine zentrale RMZ vorhanden ist, die mehrere Türen steuert. Die G-EMF ist günstiger als die G-EMR, benötigt aber die externe Ansteuerung. Gleitschiene einzeln oder Komplettset?Die G-EMF allein, wenn Sie bereits einen TS 93 haben. Das Komplettset TS 93 EMF, wenn beides benötigt wird. Einflügelig oder zweiflügelig?Die G-EMF ist für einflügelige Türen. Für zweiflügelige Türen mit Schließfolgereglung wählen Sie G GSR EMF 1, G GSR EMF 1 G oder G GSR EMF 2.

Dorma TS 93 GSR-EMF 1G — Komplettset mit Feststellung im Gangflügel Kurz & Knapp Komplettset: 2× TS 93 B (EN 2–5) + G GSR EMF 1 G Gleitschiene Zweiflügelige Türen mit Schließfolgeregelung EMF-Feststellung nur im Gangflügel, 24V DC, 1,4W Benötigt externe Rauchmeldezentrale RMZ für Brandschutz Sonderfall: Gangflügel wird festgestellt, Standflügel schließt frei Türbreiten bis 1250 mm je Flügel Produktbeschreibung Das dormakaba TS 93 GSR-EMF 1G ist das Komplettset für zweiflügelige Türen mit Feststellung im Gangflügel. Im Gegensatz zum TS 93 GSR-EMF1 (Standflügel) wird hier der Gangflügel festgehalten — sinnvoll wenn dieser die hauptsächlich genutzte Durchgangsseite ist. Die Schließfolgeregelung sorgt im Brandfall für die korrekte Schließreihenfolge. Die Easy-Open-Technologie reduziert den Kraftaufwand an beiden Flügeln um rund 40%. Wichtig: Keine eigenständige Feststellanlage — externe RMZ erforderlich. Für Feststellung in beiden Flügeln: TS 93 GSR-EMF 2. Vorteile & Besonderheiten Gangflügel-Feststellung — ideal wenn der Gangflügel die Hauptdurchgangsseite ist Komplettset — zwei Schließer + GSR-Gleitschiene Easy-Open — 40% weniger Kraftaufwand Schließfolgeregelung — brandschutzkonform Barrierefreiheit — DIN 18040, DIN SPEC 1104 Normkonform — EN 1154, EN 1155, EN 1158 Lieferumfang 2× Türschließer TS 93 B (EN 2–5) GSR-Gleitschiene mit Schubstangen-Klemmsystem EMF-Einheit (Gangflügel) Verkleidung mit Endkappen (Contur Design) Montageplatten und Befestigungsschrauben Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert Typ2× Türschließer + GSR-Gleitschiene mit EMF (Gangflügel) AnwendungZweiflügelige Türen FeststellungNur Gangflügel SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1250 mm je Flügel Feststellpunkt80°–120°, stufenlos Betriebsspannung EMF24 V DC Leistungsaufnahme EMF1,4 W GSR-SystemSchubstangen-Klemmsystem mit Überlastsicherung SchließverzögerungStufenlos einstellbar (120°–70°) ÖffnungsdämpfungSeriänmäßig Gewicht je Schließer3,5 kg Bauhöhe Verkleidung30 mm DesignContur Design Normen & Zulassungen NormKlassifizierung DIN EN 1154Klasse 4/8/2-5/1/1/4 DIN EN 1155Klasse 3/8/3-5/1/1/3 DIN EN 1158Klasse 3/8/3-7/1/1/3 DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung Türschließer und GSR-EMF-Gleitschiene sind wartungsfrei. Beachten Sie die Wartungsvorschriften der externen RMZ nach DIN 14677. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Kabel GSR-EMF9900064004500Verbindungskabel Schraube zum Gleitstück9900064007200Befestigungsschraube Benötigte Peripherie GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufig gestellte Fragen Warum Gangflügel statt Standflügel?Wenn der Gangflügel die hauptsächlich genutzte Seite ist. Standard ist die Standflügel-Variante. Brauche ich eine externe RMZ?Ja. Für Brandschutztüren ist eine RMZ Pflicht. Kann ich Feststellung in beiden Flügeln haben?Ja, dafür gibt es das TS 93 GSR-EMF 2. Wie viele Türschließer sind enthalten?Zwei TS 93 B (EN 2–5) — einer pro Flügel. Kann ich die Gleitschiene einzeln kaufen?Ja, die G GSR EMF 1 G ist separat erhältlich. Kaufentscheidung GSR-EMF 1G oder GSR-EMF 1?1G = Gangflügel-Feststellung. GSR-EMF 1 = Standflügel-Feststellung (Standard). EMF oder EMR?EMF braucht externe RMZ. Die EMR-Variante GSR-EMR 2 ist eigenständig mit Rauchmelder.

Dorma TS 93 GSR-EMF1 — Komplettset mit Feststellung im Standflügel Kurz & Knapp Komplettset: 2× TS 93 B (EN 2–5) + G GSR EMF 1 Gleitschiene Zweiflügelige Türen mit Schließfolgeregelung EMF-Feststellung nur im Standflügel, 24V DC, 1,4W Benötigt externe Rauchmeldezentrale RMZ für Brandschutz Easy-Open-Technologie, Schließverzögerung, Öffnungsdämpfung Türbreiten bis 1250 mm je Flügel Produktbeschreibung Das dormakaba TS 93 GSR-EMF1 ist das Komplettset für zweiflügelige Türen mit Schließfolgeregelung und Feststellung im Standflügel. Enthalten sind zwei TS 93 B Türschließer und die G GSR EMF 1 Gleitschiene. Der Standflügel wird im gewählten Winkel (80°–120°) festgehalten. Der Gangflügel bleibt frei beweglich. Bei Stromunterbrechung schließen beide Flügel in der korrekten Reihenfolge (Gangflügel vor Standflügel). Wichtig: Keine eigenständige Feststellanlage — externe RMZ erforderlich. Für die eigenständige Variante mit Rauchmelder: TS 93 GSR-EMR 1. Vorteile & Besonderheiten Komplettset — alles für die zweiflügelige Tür in einer Bestellung Schließfolgeregelung — korrekte Schließreihenfolge im Brandfall Easy-Open — 40% weniger Kraftaufwand an beiden Flügeln Feststellung Standflügel — 80°–120° stufenlos Barrierefreiheit — DIN 18040, DIN SPEC 1104 Normkonform — EN 1154, EN 1155, EN 1158 Lieferumfang 2× Türschließer TS 93 B (EN 2–5) GSR-Gleitschiene mit Schubstangen-Klemmsystem EMF-Einheit (Standflügel) Verkleidung mit Endkappen (Contur Design) Montageplatten und Befestigungsschrauben Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert Typ2× Türschließer + GSR-Gleitschiene mit EMF (Standflügel) AnwendungZweiflügelige Türen FeststellungNur Standflügel SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1250 mm je Flügel Feststellpunkt80°–120°, stufenlos Betriebsspannung EMF24 V DC Leistungsaufnahme EMF1,4 W GSR-SystemSchubstangen-Klemmsystem mit Überlastsicherung SchließverzögerungStufenlos einstellbar (120°–70°) ÖffnungsdämpfungSeriänmäßig Gewicht je Schließer3,5 kg Bauhöhe Verkleidung30 mm DesignContur Design Normen & Zulassungen NormKlassifizierung DIN EN 1154Klasse 4/8/2-5/1/1/4 DIN EN 1155Klasse 3/8/3-5/1/1/3 DIN EN 1158Klasse 3/8/3-7/1/1/3 DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung Türschließer und GSR-EMF-Gleitschiene sind wartungsfrei. Beachten Sie die Wartungsvorschriften der externen RMZ nach DIN 14677. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Kabel GSR-EMF9900064004500Verbindungskabel Schraube zum Gleitstück9900064007200Befestigungsschraube Benötigte Peripherie GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufig gestellte Fragen Was ist im Komplettset enthalten?Zwei TS 93 B Türschließer (EN 2–5) und eine GSR-Gleitschiene mit EMF-Feststellung im Standflügel. Keine RMZ. Brauche ich eine externe RMZ?Ja. Für Brandschutztüren ist eine RMZ Pflicht. Warum nur Feststellung im Standflügel?In den meisten Fällen reicht es, den Standflügel festzuhalten. Für beide Flügel: TS 93 GSR-EMF 2. Gibt es eine Variante mit Rauchmelder?Ja, das TS 93 GSR-EMR 1 ist eine eigenständige Feststellanlage. Kann ich die Gleitschiene auch einzeln kaufen?Ja, die G GSR EMF 1 ist separat erhältlich. Kaufentscheidung GSR-EMF 1 oder GSR-EMF 2?EMF 1 = Feststellung nur Standflügel. GSR-EMF 2 = beide Flügel, mehr Durchgangskomfort. EMF oder EMR?EMF braucht externe RMZ. GSR-EMR 1 ist eigenständig mit Rauchmelder.

Dorma G GSR EMF 1 G — Schließfolgeregler mit Feststellung im Gangflügel Kurz & Knapp Gleitschiene mit Schließfolgeregler (GSR) und EMF-Feststellung im Gangflügel Für zweiflügelige Türen mit zwei Dorma TS 93 Schließern Feststellpunkt 80°–120° (Contur), 24V DC, 1,4W Benötigt externe Rauchmeldezentrale RMZ für Brandschutz Schubstangen-Klemmsystem mit Überlastsicherung Sonderfall: Standflügel schließt frei, Gangflügel wird festgestellt Produktbeschreibung Die dormakaba G GSR EMF 1 G ist eine Gleitschiene mit integriertem Schließfolgeregler und elektromechanischer Feststellung im Gangflügel. Im Gegensatz zur GSR-EMF 1 (Standflügel) wird hier der Gangflügel festgestellt, während der Standflügel frei schließt. Diese Konfiguration ist sinnvoll, wenn der Gangflügel die hauptsächlich genutzte Durchgangsseite ist und offen gehalten werden soll. Die Schließfolgeregelung stellt die korrekte Schließreihenfolge im Brandfall sicher. Wichtig: Kein Rauchmelder integriert — externe RMZ für Brandschutztüren erforderlich. Für Feststellung in beiden Flügeln: G GSR EMF 2. Vorteile & Besonderheiten Gangflügel-Feststellung — ideal wenn der Gangflügel die Hauptdurchgangsseite ist Schließfolgeregelung — Schubstangen-Klemmsystem mit Überlastsicherung Stufenlos einstellbar — Feststellpunkt 80°–120° Geringer Energieverbrauch — 1,4W bei 24V DC Kompakt — Contur Design, durchgehende Verkleidung, 30 mm Bauhöhe Normkonform — EN 1154, EN 1155, EN 1158 Lieferumfang GSR-Gleitschiene mit Schubstangen-Klemmsystem EMF-Einheit im Gangflügel Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — 2× Dorma TS 93 separat bestellen Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert TypSchließfolgeregler mit EMF im Gangflügel AnwendungZweiflügelige Türen FeststellungNur Gangflügel Feststellpunkt80°–120° (Contur), stufenlos Max. Türblattbreite1250 mm je Flügel Betriebsspannung24 V DC Leistungsaufnahme1,4 W Einschaltdauer100 % ED AuslösemomentCa. 25–65 Nm bei 90° GSR-SystemSchubstangen-Klemmsystem mit Überlastsicherung AnsteuerungÜber externe RMZ oder 24V-Steuersystem Türschließer2× Dorma TS 93, EN 2–5 Bauhöhe Verkleidung30 mm DesignContur Design (durchgehende Verkleidung) Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer — Klasse 4/8/2-5/1/1/4 DIN EN 1155Feststellvorrichtungen — Klasse 3/8/3-5/1/1/3 DIN EN 1158Schließfolgeregler — Klasse 3/8/3-7/1/1/3 DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung Die GSR-EMF-Gleitschiene selbst ist wartungsfrei. Beachten Sie die Wartungsvorschriften der angeschlossenen externen Rauchmeldezentrale RMZ nach DIN 14677. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Kabel GSR-EMF9900064004500Verbindungskabel zwischen den Flügeln Schraube zum Gleitstück9900064007200Befestigungsschraube Benötigte Peripherie GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung RM-N Deckenrauchmelder64830900Zusätzliche Melder (an RMZ) Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufig gestellte Fragen Warum Feststellung im Gangflügel statt Standflügel?Wenn der Gangflügel die hauptsächlich genutzte Durchgangsseite ist. Die Standard-Variante GSR-EMF 1 stellt den Standflügel fest. Brauche ich eine externe RMZ?Ja. Die GSR-EMF hat keinen Rauchmelder. Für Brandschutztüren ist eine RMZ Pflicht. Kann ich Feststellung in beiden Flügeln haben?Ja, dafür gibt es die G GSR EMF 2 mit EMF in Stand- und Gangflügel. Welche Türschließer brauche ich?Zwei TS 93 (EN 2–5). Im Komplettset TS 93 GSR-EMF 1G sind beide enthalten. Gibt es eine Variante mit Rauchmelder?Nicht direkt als Gangflügel-Variante. Die GSR-EMR 1 hat Rauchmelder im Standflügel, die GSR-EMR 2 in beiden Flügeln. Welche Türschließer werden benötigt?2× Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Kaufentscheidung GSR-EMF 1 G oder GSR-EMF 1?GSR-EMF 1 = Feststellung im Standflügel (Standard). GSR-EMF 1 G = Feststellung im Gangflügel (Sonderfall, wenn Gangflügel die Hauptdurchgangsseite ist). Gleitschiene einzeln oder Komplettset?Einzeln wenn zwei TS 93 vorhanden. Komplettset TS 93 GSR-EMF 1G wenn alles benötigt wird.

Dorma GSR-EMR 2 Gleitschiene Gleitschienenschließfolgeregler mit elektromechanischer Feststellung und integriertem Rauchmelder in beiden Türflügeln Kurz & Knapp Schließfolgeregler mit integrierter Rauchmeldezentrale und elektromechanischer Feststellung in Gang- und Standflügel Für zweiflügelige Feuer- und Rauchschutztüren Feststellpunkt stufenlos einstellbar von 80° bis 120° Schubstangen-Klemmsystem mit Überlastsicherung DIN-links und DIN-rechts verwendbar — passend für 2× dormakaba TS 93 B (EN 2-5) Produktbeschreibung Die dormakaba GSR-EMR 2 ist ein Gleitschienenschließfolgeregler mit integrierter Rauchmeldezentrale und elektromechanischer Feststellung in beiden Türflügeln. Die Gleitschiene sorgt dafür, dass sich zweiflügelige Feuer- und Rauchschutztüren in der korrekten Reihenfolge schließen. Die integrierte Rauchmeldezentrale überwacht den Einbaubereich kontinuierlich. Im Brandfall, bei Störung oder manuellem Auslösen wird die Feststellung freigegeben und die Tür schließt selbsttätig. Der Feststellpunkt ist stufenlos zwischen 80° und 120° einstellbar. Die Schließfolgeregelung arbeitet über ein von der Schließhydraulik unabhängiges Schubstangen-Klemmsystem mit Überlastsicherung und durchgehender Verkleidung bei einer Bauhöhe von 30 mm. Die GSR-EMR 2 ist DIN-links und DIN-rechts verwendbar. Vorteile & Besonderheiten Feststellung in beiden Flügeln — elektromechanische Feststellung im Gang- und Standflügel in einer Gleitschiene Integrierte Rauchmeldezentrale — Rauchmelder mit Alarmschwellennachführung, Betriebs-, Verschmutzungs- und Wartungsanzeige Bauaufsichtlich zugelassen — DIBt-Zulassung als Feststellanlage, geprüft nach EN 1155 und EN 1158 Erweiterbar — Anschlussmöglichkeit für weitere Melder, externe Handauslösung und potentialfreier Alarmkontakt Schubstangen-Klemmsystem — unabhängig von der Schließhydraulik, mit Überlastsicherung Universell einsetzbar — DIN-links und DIN-rechts, Normalmontage Bandseite Technische Daten EigenschaftWert ProdukttypGleitschienenschließfolgeregler mit Feststellung und Rauchmelder FeststellungElektromechanisch, 24 V DC, in beiden Türflügeln Feststellpunkt80° bis 120°, stufenlos einstellbar AusrückkraftStufenlos einstellbar RauchmelderIntegriert, mit Alarmschwellennachführung Bauhöhe Gleitschiene30 mm FarbeSilberfarbig (RAL 9006) / Weiß (RAL 9016) DIN-RichtungDIN-links und DIN-rechts verwendbar TürartZweiflügelig Max. Türblattbreite1.250 mm je Flügel MontageNormalmontage Bandseite Normen, Zulassungen & Klassifizierung NormKlassifizierung EN 1154 (Türschließer)Schließen aus 180°, Klasse 4 / 500.000 Zyklen, Klasse 8 / EN 2-5 / Feuer- u. Rauchschutztüren, Klasse 1 / Korrosion, Klasse 4 EN 1155 (Feststellvorrichtung)Anwendungsklasse 3 / 500.000 Zyklen, Klasse 8 / EN 3-5 / Feuer- u. Rauchschutztüren, Klasse 1 / Korrosion, Klasse 3 EN 1158 (Schließfolgeregler)Anwendungsklasse 3 / 500.000 Zyklen, Klasse 8 / Größe 3-7 / Feuer- u. Rauchschutztüren, Klasse 1 / Korrosion, Klasse 3 DIBt-ZulassungAllgemein bauaufsichtlich zugelassen als Feststellanlage CE-KennzeichnungFür Bauprodukte DIN 18040Barrierefrei bis 1.250 mm Türbreite DIN SPEC 1104Stark abfallendes Öffnungsmoment DIN ISO 9001Fertigung ISO 14025 / EN 15804EPD-DOR-2013121-D Ersatzteile für die GSR-EMR ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) Netzteilplatine G-EMR9900064001400Bei defektem Netzteil Gleistück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel zweiflügelig Prüfbuch5372645532Pflichtdokumentation Häufige Fragen Was ist der Unterschied zwischen GSR-EMR 1, GSR-EMR 2 und GSR-EMR 1G?GSR-EMR 1: Feststellung im Standflügel. GSR-EMR 2: Feststellung in beiden Flügeln (Gang- und Standflügel). GSR-EMR 1G: Feststellung im Gangflügel. Brauche ich zusätzlich eine externe Rauchmeldezentrale?Nein. Die Rauchmeldezentrale ist in die Gleitschiene integriert. Optional können weitere externe Rauchmelder (RM-N) angeschlossen werden. Welche Türschließer sind kompatibel?Die GSR-EMR 2 ist für den Dorma TS 93 B (EN 2-5) konzipiert — 2 Türschließer erforderlich (je Flügel einer). Der Türschließer ist nicht im Lieferumfang enthalten. Welche Türschließer werden benötigt?2× Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufige Fragen zur Gleitschienen-Auswahl Brauche ich eine GSR-Gleitschiene oder eine G-Gleitschiene?GSR-Gleitschienen (z.B. GSR-EMR 2) haben einen integrierten Schließfolgeregler für zweiflügelige Türen. G-Gleitschienen (z.B. G-EMR) sind für einflügelige Türen. Entscheidend ist die Flügelanzahl. Wann brauche ich eine EMR-Variante statt EMF?EMR hat einen integrierten Rauchmelder — keine externe Rauchmeldezentrale nötig. EMF bietet nur Feststellung ohne Rauchmelder und benötigt eine externe RMZ. EMR ist die einfachere Lösung wenn keine vorhandene RMZ genutzt werden soll. Was bedeuten die Zahlen 1, 2 und 1G bei den GSR-Varianten?GSR-EMR 1 / GSR-EMF 1: Feststellung nur im Standflügel. GSR-EMR 2 / GSR-EMF 2: Feststellung in beiden Flügeln. GSR-EMR 1G / GSR-EMF 1G: Feststellung nur im Gangflügel. Kann ich eine GSR-EMF nachträglich auf GSR-EMR umrüsten?Nein. Die integrierte Rauchmeldezentrale ist baulich in der EMR-Gleitschiene verbaut. Ein Wechsel erfordert den Austausch der kompletten Gleitschiene. Passt die GSR-EMR 2 auch auf den TS 98 XEA?Nein. Die GSR-EMR 2 (Art. 64235001) ist für den TS 93 konzipiert. Für den TS 98 XEA gibt es eigene GSR-EMR-Varianten im XEA Design. Welche Gleitschiene für welchen Einsatz? Die GSR-EMR 2 bietet Feststellung mit integriertem Rauchmelder in beiden Türflügeln. Je nach Anforderung gibt es weitere Varianten. ModellArtikelnr.FeststellungRauchmelderEinsatz G-GSR64102001NeinNeinSchließfolge ohne Feststellung G-GSR-EMF 164112001StandflügelNeinFeststellung Standflügel, externe RMZ G-GSR-EMF 1G64122001GangflügelNeinFeststellung Gangflügel, externe RMZ G-GSR-EMF 264132001Beide FlügelNeinFeststellung beide Flügel, externe RMZ G-GSR-EMR 264235001Beide FlügelIntegriertKomplettlösung: Feststellung + Rauchmelder — silberfarbig · weiß G-GSR BG64144001NeinNeinSchließfolge Bandgegenseite Passendes Zubehör ProduktArtikelnr.Beschreibung Dorma TS 93 EN 2-543020001Türschließer für Bandseite — 2 Stück benötigt (nicht im Lieferumfang) RM-N Deckenrauchmelder64830900Zweit- oder Drittmelder für die integrierte Rauchmeldezentrale, DIBt-zugelassen RM-F Funkrauchmelder57280011Kabelloser Zusatzmelder (Funeo System) — benötigt Funkmodul FM-AP FM-AP Funkmodul57290001Funkempfänger für RM-F Funkrauchmelder, Montage an der Gleitschiene Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Wartung nach DIN 14677IntervallMaßnahmeDurchführungMonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung)VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiberJährlichFachprüfung nach DIN 14677-1FachpersonalNach 8 Jahrendormakaba Rauchschalterplatine G-EMR austauschen (Pflicht)Fachpersonal
