GEZE Auslösemechanik und Zubehör
52,36 €*
inkl. MwSt
44,00 €
zzgl. MwSt
Lieferzeit 5-10 Werktage

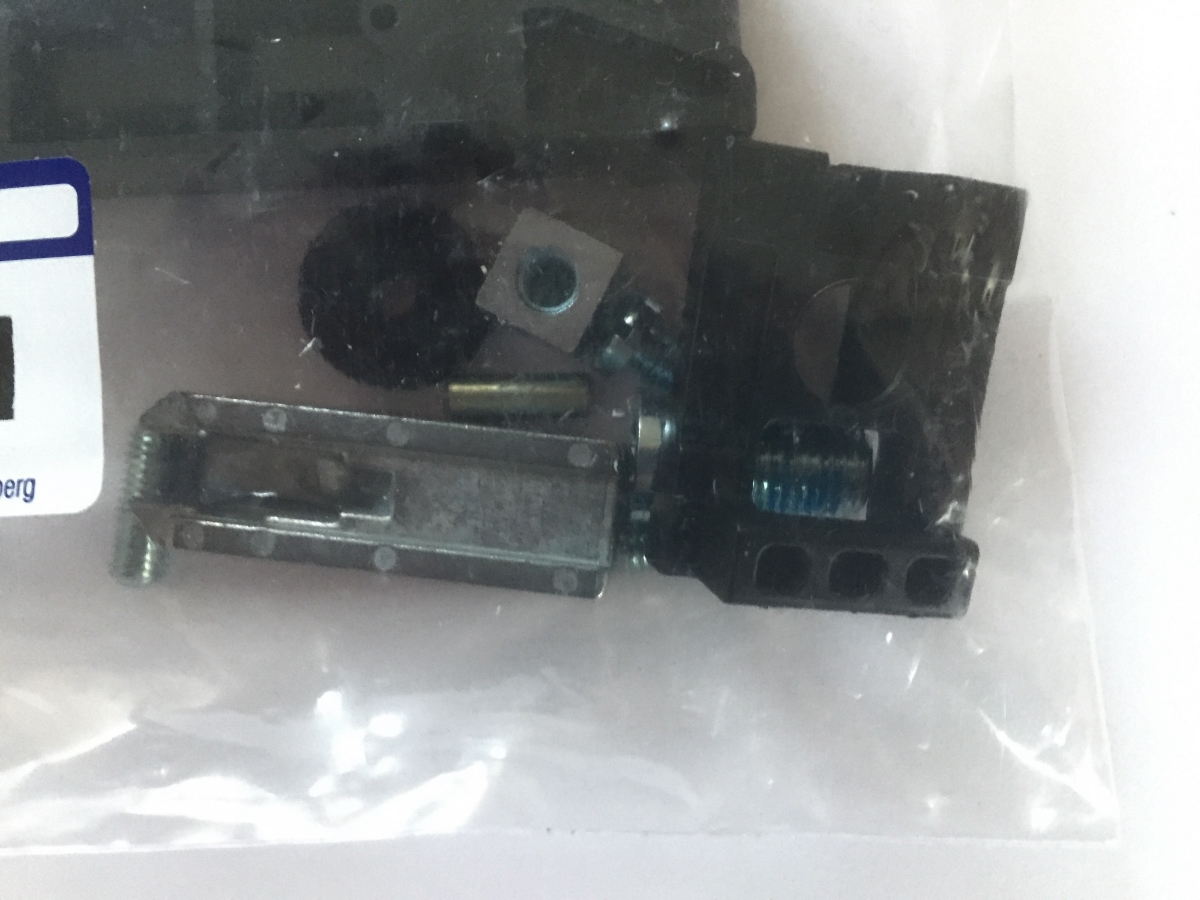

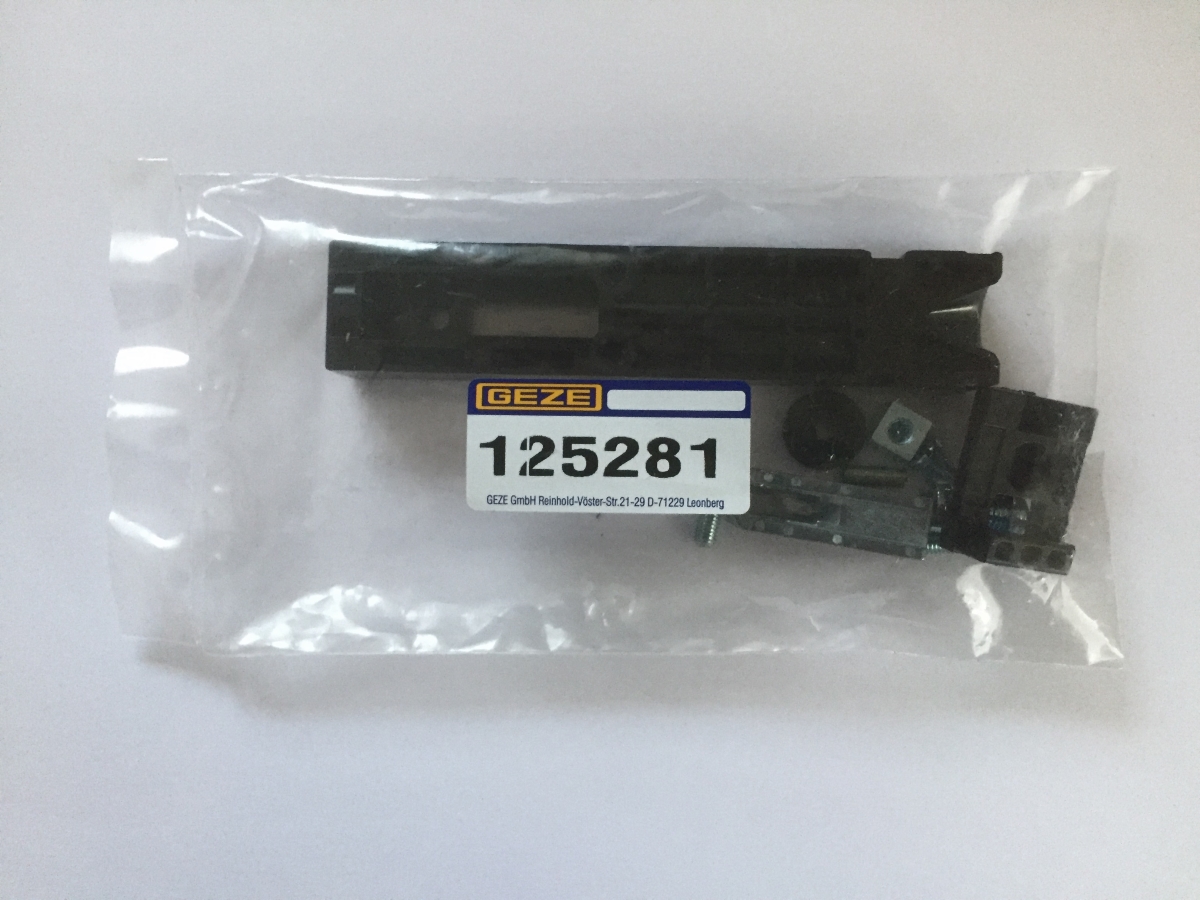

GEZE Auslösemechanik und Zubehör
- Auslösemechanik für 2-flügelige Türen mit Schließfolgeregelung
- Für GEZE ISM-Systeme (integrierte mechanische Schließfolgeregelung)
- Ersatzteil inkl. Zubehör
Auslösemechanik für ISM-Schließfolgeregelung
Die Auslösemechanik ist ein Ersatzteil für GEZE Türschließersysteme mit integrierter mechanischer Schließfolgeregelung (ISM). Bei 2-flügeligen Türen stellt sie sicher, dass die Schließreihenfolge korrekt eingehalten wird — der Gangflügel schließt vor dem Standflügel.
Passend für Türschließer mit ISM-Funktion, z. B.:
Kompatible Komponenten
| Komponente | Funktion |
|---|---|
| Haftmagnet Wandmontage | Türfeststellung |
| Haftmagnet Grundmodell | Flexible Türfeststellung |
| RSZ 6 / RSZ 7 | Rauchschalterzentrale |
| Drahtseil | Mechanische Verbindung |
| Prüfbuch | Dokumentation nach DIN 14677 |
Häufige Fragen
Was macht die Auslösemechanik?
Sie koordiniert die Schließreihenfolge bei 2-flügeligen Türen. Beim Schließen wird der Standflügel mechanisch zurückgehalten, bis der Gangflügel geschlossen ist.
Passt die Auslösemechanik auch für den TS 5000 IS?
Nein. Der TS 5000 IS nutzt eine andere Schließfolgeregelung über Bowdenzug und benötigt diese Auslösemechanik nicht.
Kaufentscheidung
Welches Zubehör brauche ich für meine Feststellanlage?
Eine zugelassene Feststellanlage besteht aus: Rauchmelder (Auslösung), Feststellvorrichtung (Haftmagnet oder E-Feststellung), Energieversorgung und Zulassungsschild. Bei der Erstinbetriebnahme benötigen Sie zusätzlich ein Prüfbuch und ein Abnahmeset. Alle Komponenten müssen zueinander kompatibel und in der DIBt-Zulassung aufgeführt sein.
Brauche ich ein Prüfbuch und Abnahmeset?
Ja. Nach DIBt-Richtlinie muss jede Feststellanlage bei Inbetriebnahme abgenommen und dokumentiert werden. Das Prüfbuch dokumentiert die regelmäßigen Prüfungen (mindestens monatlich), das Abnahmeset enthält die Formulare für die Erstabnahme. Beides ist gesetzlich vorgeschrieben.
Kann ich Feststellanlagen-Komponenten verschiedener Hersteller kombinieren?
Nein. Alle Komponenten einer Feststellanlage müssen in der gleichen DIBt-Zulassung aufgeführt sein. Eine GEZE Feststellanlage darf nur mit GEZE-zugelassenen Komponenten betrieben werden. Mischinstallationen verschiedener Hersteller sind nicht zulässig.
Auch angesehen
GEZE Glasklemmplatten für Rollan und PerlanGlasklemmplatten zur Befestigung von Glasflügeln an GEZE Rollan und Perlan Schiebetürbeschlägen. Erhältlich in 30 mm und 45 mm Klemmlänge. Unauffällig und montagefreundlich.Kurz & Knapp:Glasklemmplatten für Perlan 140 und Rollan 80Erhältlich in 30 mm und 45 mm KlemmlängeFür ESG und VSG GlasflügelUnauffällige, flache BauformEinfache Montage am RollenwagenProduktbeschreibungDie GEZE Glasklemmplatten ermöglichen die Befestigung von Glasflügeln an den Schiebetürsystemen Perlan 140 und Rollan 80. Die Klemmplatten werden am Rollenwagen befestigt und klemmen den Glasflügel sicher fest – ohne Bohrung im Glas.Zwei Klemmlängen stehen zur Auswahl: 30 mm für dünnere Glasstärken und 45 mm für dickere oder schwerere Glasflügel. Die flache, unauffällige Bauform fügt sich harmonisch in das Gesamtbild ein.VorteileUniversell – passend für Rollan und Perlan SystemeOhne Glasbohrung – Glas wird nur geklemmtUnauffällig – flache Bauform, dezente Optik2 Klemmlängen – 30 mm und 45 mmFür ESG und VSG – sicherer Halt bei allen GlasartenTechnische DatenEigenschaftWertSystemGEZE Rollan + PerlanKlemmlängen30 mm / 45 mmGlasartenESG, VSGGlasbohrung erforderlichNeinVariantenArtikelnummerKlemmlänge14236545 mm12558530 mmKompatibilitätDie Glasklemmplatten ersetzen die Standard-Holzflügelbefestigung und ermöglichen die Montage von Glasflügeln an Rollan und Perlan Schiebetürsystemen.SystemMax. GewichtGlasstärkePerlan 140140 kg8–12 mmRollan 8080 kg8–10 mmFür die Levolan-Serie werden keine Glasklemmplatten benötigt — Levolan 60 und Levolan 120 sind bereits als Glas-Schiebetürsysteme konzipiert.Häufige FragenWelche Klemmlänge brauche ich?Die 30-mm-Klemmplatte reicht für die meisten Standard-Glasflügel. Die 45-mm-Variante bietet mehr Klemmfläche für schwere oder dicke Glasflügel.Funktionieren die Klemmplatten mit beiden Systemen?Ja, die Glasklemmplatten passen sowohl zum Perlan 140 als auch zum Rollan 80.KaufentscheidungWelches Zubehör brauche ich für mein GEZE Schiebetürsystem?Das hängt von Ihrem System (Perlan, Levolan oder Rollan) und der Montagesituation ab. Typisches Zubehör: Laufprofil (passende Länge), Rollenwagen (Ersatz oder Nachrüstung), SoftStop-Dämpfer (leises Schließen), Glasklemmplatten (für Glasflügel), Bodenführungen und Wandwinkel.Passt dieses Zubehör zu meinem System?GEZE Schiebetür-Zubehör ist systemspezifisch. Perlan-Zubehör passt nicht zu Levolan und umgekehrt. Prüfen Sie die Systembezeichnung (Perlan 140, Levolan 60, Levolan 120, Rollan 80) und bestellen Sie nur kompatibles Zubehör.Kann ich SoftStop nachrüsten?Ja, SoftStop-Dämpfer können bei vielen GEZE Schiebetürsystemen nachgerüstet werden. Für Rollan 80 gibt es den Rollan 80 SoftStop, für Levolan 60 den SoftStop für Levolan 60. Prüfen Sie die Kompatibilität mit Ihrem System und der vorhandenen Laufschiene.
GEZE Zubehörset Grundkomponenten Perlan 140Befestigungsmaterial für GEZE Perlan 140 Schiebetürbeschläge. Enthält Doppelrollenwagen, Rohrpuffer und Befestigungsschrauben für die Deckenmontage.Kurz & Knapp:Grundkomponenten für Perlan 140 Deckenmontage2 Doppelrollenwagen + 2 Rohrpuffer + BefestigungsschraubenFür Flügelgewichte bis 140 kgErgänzung zum LaufprofilProduktbeschreibungDas GEZE Zubehörset Grundkomponenten enthält alle wesentlichen Teile, die zusammen mit einem Perlan 140 Laufprofil für eine funktionsfähige Schiebetür-Deckenmontage benötigt werden.Im Set enthalten sind zwei Doppelrollenwagen mit Aufhängeschrauben, zwei Rohrpuffer als Endanschläge und die Befestigungsschrauben für das Laufprofil.Das Set ist ideal, wenn ein separates Laufprofil in individueller Länge bestellt wird und die Grundkomponenten einzeln ergänzt werden sollen.Technische DatenEigenschaftWertSystemGEZE Perlan 140MontageDeckenmontageMax. Flügelgewicht140 kgLieferumfang2 Doppelrollenwagen, 2 Rohrpuffer, BefestigungsschraubenSystemzugehörigkeitDas Zubehörset enthält die Grundkomponenten für den Perlan 140 Schiebetürbeschlag — ohne Laufprofil und ohne Rollenwagen.ErgänzungFunktionDoppelrollenwagen Perlan 140Laufwagen für den TürflügelLaufprofil Perlan 140Laufschiene (separat wählbar)Perlan SoftStopSanfte EndlagendämpfungGlasklemmplattenFür GlasflügelHäufige FragenIst ein Laufprofil enthalten?Nein, das Laufprofil muss separat bestellt werden.Worin unterscheidet sich das Zubehörset vom Komplettsystem?Das Komplettsystem enthält Laufprofil + Grundkomponenten zusammen. Das Zubehörset enthält nur die Grundkomponenten ohne Laufprofil.KaufentscheidungPerlan oder Levolan — welches Schiebetürsystem?Perlan ist das klassische GEZE Schiebetürsystem für Holz- und Glasflügel mit verschiedenen Gewichtsklassen (bis 80 kg oder 140 kg). Levolan ist das moderne System mit minimalistischem Design und besonders leiser Laufführung. Für Design-Projekte empfiehlt sich Levolan, für funktionale Anforderungen bietet Perlan die größere Variantenvielfalt.Welches Set brauche ich für meine Schiebetür?Die Set-Auswahl hängt ab von: Flügelgewicht, Flügelmaterial (Holz oder Glas), Anzahl der Flügel (1- oder 2-flügelig) und gewünschter Funktion (synchron, gedämpft). Messen Sie Ihr Türgewicht und prüfen Sie die Set-Bezeichnung: Duosync = 2-flügelig synchron, AUT-NT = automatisch.Brauche ich Zubehör zum Set?Die Sets enthalten die Grundkomponenten (Laufwagen, Führung, Befestigung). Zusätzlich benötigen Sie ggf.: ein Laufprofil in der richtigen Länge, Bodenführungen, SoftStop-Dämpfer und je nach Montagesituation Wandwinkel oder Deckenhalter.
GEZE TS 5000 E Hy — Schließer mit FreilauffunktionGleitschienentürschließer EN 3-6 mit elektrischer Freilauffunktion und Komfort-Rastfunktion, 24V DC Kurz & KnappElektrische Freilauffunktion — Tür lässt sich mit minimalem Kraftaufwand öffnenKomfort-Rastfunktion arretiert die Tür am Ende des FreilaufbereichsSchließkraft EN 3-6, Flügelbreite bis 1400 mm24V DC Betrieb, Rauchschalterzentrale anschließbarBarrierefrei nach DIN 18040Schließer ohne Gleitschiene — EFS-Gleitschiene separat oder als Komplettverpackung GEZE TS 5000 E Hy — Hybrid aus Freilauf und TürschließerDer GEZE TS 5000 E Hy ist ein Gleitschienentürschließer mit elektrischer Freilauffunktion. Im bestromten Zustand lässt sich die Tür mit minimalem Kraftaufwand öffnen — die Schließerfunktion ist im Freilauf deaktiviert. Die Komfort-Rastfunktion arretiert die Tür am Ende des Freilaufbereichs in einer definierten Position.Bei Stromunterbrechung oder Auslösung durch eine angeschlossene Rauchschalterzentrale wird die Freilauffunktion deaktiviert und der GEZE TS 5000 E Hy arbeitet als konventioneller Türschließer mit kontrolliertem Schließablauf nach EN 1154. Damit ist er als Feststellanlage an Feuer- und Rauchschutztüren einsetzbar.Der GEZE TS 5000 E Hy ist der Schließerkörper mit Freilaufhebel. Für die vollständige Freilauffunktion wird er zusammen mit einer EFS-Gleitschiene verwendet. Die Komplettverpackung GEZE TS 5000 EFS (Art. 155477) enthält Schließer, EFS-Gleitschiene und Montageplatte. Vorteile des GEZE TS 5000 E HyElektrische Freilauffunktion — Tür lässt sich im bestromten Zustand mit minimalem Kraftaufwand öffnenKomfort-Rastfunktion — arretiert die Tür am Ende des FreilaufbereichsBarrierefrei nach DIN 18040 — bis 1400 mm FlügelbreiteFail-Safe-Prinzip — bei Stromausfall schließt die Tür kontrolliertStufenlose Schließkraft EN 3-6 — für verschiedene TürgrößenOptische Schließkraftanzeige — einfache Kontrolle der EinstellungAlle Funktionen von vorn einstellbar — kein Demontieren notwendig Technische DatenEigenschaftWertSchließkraftEN 3-6 (stufenlos einstellbar)Eingangsspannung24 V DCFreilaufbereich85°–160°Max. Flügelbreite1400 mmBarrierefreiheit (DIN 18040)bis 1400 mm FlügelbreiteÖffnungswinkel max.180°SchließkraftverstellungVon vornHydraulischer EndschlagJaÖffnungsdämpfungNeinMontageTürblattmontage BandseiteZulassungenEN 1154, EN 1155, DIN 18040LieferumfangSchließer mit Freilaufhebel (ohne Gleitschiene) Systemaufbau GEZE TS 5000 EFSKomponenteArtikelnummerHinweisTS 5000 E Hy Schließer155475 (silber)Dieser ArtikelEFS-GleitschieneIn KomplettverpackungFür Freilauffunktion erforderlichMontageplatte EFS/RFS/EHy059107 (silber)Für Brandschutztüren erforderlichRSZ 7 oder RSZ 6181025 / 099851Optional, für FeststellanlageUnterbrechertaster AS 500116266Pflicht bei Freilauftürschließern in DEAlternativ als Komplettverpackung erhältlich: GEZE TS 5000 EFS (Art. 155477) inkl. Schließer, EFS-Gleitschiene und Montageplatte. EN-Klassen und FlügelbreitenEN-KlasseMax. FlügelbreiteEmpfohlene AnwendungEN 3950 mmStandard-InnentürenEN 41100 mmSchwere Innentüren, barrierefreiEN 51250 mmBreite BrandschutztürenEN 61400 mmSehr breite und schwere Türen MontagehinweiseDer GEZE TS 5000 E Hy wird auf dem Türblatt (Bandseite) montiert. Für die vollständige Freilauffunktion wird die EFS-Gleitschiene am Rahmen montiert.Montageplatte EFS/RFS/EHy (059107) bei Brandschutztüren verwenden24V DC Anschluss an der EFS-Gleitschiene herstellenUnterbrechertaster AS 500 (116266) in Türnähe montieren — gesetzliche Pflicht in DEBei Feststellanlage: RSZ und Rauchmelder anschließenFreilaufbereich und Komfort-Rastposition nach Montage einstellenFunktionsprüfung: Freilauf, Rastfunktion und Schließvorgang bei Stromunterbrechung testen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufDIN EN 1155 — Elektrisch angesteuerte FeststellvorrichtungenDIN 18040 — Barrierefreies Bauen (bis 1400 mm Flügelbreite)Feuer- und Rauchschutztüren — zugelassen als Feststellanlage Häufig gestellte FragenWas bedeutet E Hy beim GEZE TS 5000 E Hy?E Hy steht für elektrisch-hydraulisch. Der Schließer kombiniert eine elektrische Freilauffunktion mit einem hydraulischen Türschließer. Im stromlosen Zustand arbeitet er als normaler Türschließer mit kontrolliertem Schließablauf.Was ist die Komfort-Rastfunktion?Die Komfort-Rastfunktion arretiert die Tür am Ende des Freilaufbereichs in einer definierten Offenposition. Die Tür wird sanft abgebremst und gehalten, solange die Stromversorgung aktiv ist.Welche EN-Klasse hat der GEZE TS 5000 E Hy?Der GEZE TS 5000 E Hy hat die Schließkraftklasse EN 3-6 (stufenlos einstellbar). Im Unterschied zum Standard-TS 5000 beginnt der Einstellbereich bei EN 3.Benötigt der GEZE TS 5000 E Hy eine Gleitschiene?Ja, der TS 5000 E Hy ist der Schließer ohne Gleitschiene. Für die Freilauffunktion wird eine EFS-Gleitschiene benötigt. Die Komplettverpackung TS 5000 EFS (Art. 155477) enthält Schließer, Gleitschiene und Montageplatte.Ist der GEZE TS 5000 E Hy barrierefrei nach DIN 18040?Ja, die Freilauffunktion ermöglicht das Begehen der Tür mit sehr geringem Kraftaufwand und erfüllt die Anforderungen an barrierefreie Zugänge nach DIN 18040 bis 1400 mm Flügelbreite.Braucht der GEZE TS 5000 E Hy einen Unterbrechertaster?Ja, bei Freilauftürschließern ist in Deutschland ein Unterbrechertaster (z.B. GEZE AS 500, Art. 116266) gesetzlich vorgeschrieben, um die Freilauffunktion manuell deaktivieren zu können. Häufige Fragen zur Türschließer-AuswahlWas unterscheidet den TS 5000 E Hy von TS 5000 EFS und TS 5000 E?Der TS 5000 E Hy kombiniert zwei Funktionen: eine elektrische Freilauffunktion (wie EFS) und eine elektrische Feststellung (wie E) in einem Gerät. Beim EFS ist nur Freilauf möglich, beim E nur Feststellung. Der E Hy kann beides — je nach Konfiguration.Welcher Türschließer für Brandschutztüren mit hohem Publikumsverkehr?Der TS 5000 E Hy eignet sich ideal für stark frequentierte Brandschutztüren. Die Freilauffunktion ermöglicht widerstandsfreies Öffnen im Alltag, die Komfort-Rastfunktion hält die Tür bei Bedarf offen. Im Brandfall schließt die Tür selbstständig.Brauche ich für den TS 5000 E Hy eine Rauchschalterzentrale?Ja, der TS 5000 E Hy benötigt eine externe Rauchschalterzentrale und zugelassene Rauchmelder. Die RSZ steuert die Auslösung im Brandfall. Alternativ zum TS 5000 R, der alles integriert hat, aber keine Freilauffunktion bietet.Welche EN-Klasse brauche ich für barrierefreie Türen?Der TS 5000 E Hy deckt EN 3-6 ab (bis 1400 mm). Für barrierefreie Zugänge nach DIN 18040 ist er bis 1400 mm zugelassen — dank Freilauffunktion reduziert sich der Öffnungswiderstand auf ein Minimum.Kann ich einen bestehenden TS 5000 zum E Hy aufrüsten?Nein. Der TS 5000 E Hy hat einen eigenen Schließerkörper mit integrierter Freilauf-Hydraulik. Ein Nachrüsten durch Gleitschienen-Tausch ist nicht möglich — es muss der komplette Schließer getauscht werden.Wie oft muss der TS 5000 E Hy geprüft werden?Als Feststellanlage auf Brandschutztüren nach DIN 14677 alle 12 Monate. Zusätzlich zur Standard-Prüfung wird die Freilauffunktion und die Komfort-Rastfunktion kontrolliert. Welcher TS 5000 für welchen Einsatz?Der TS 5000 E Hy vereint Freilauf und Feststellung in einem Gerät. Die Übersicht zeigt, wie er sich von den anderen Varianten abgrenzt. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

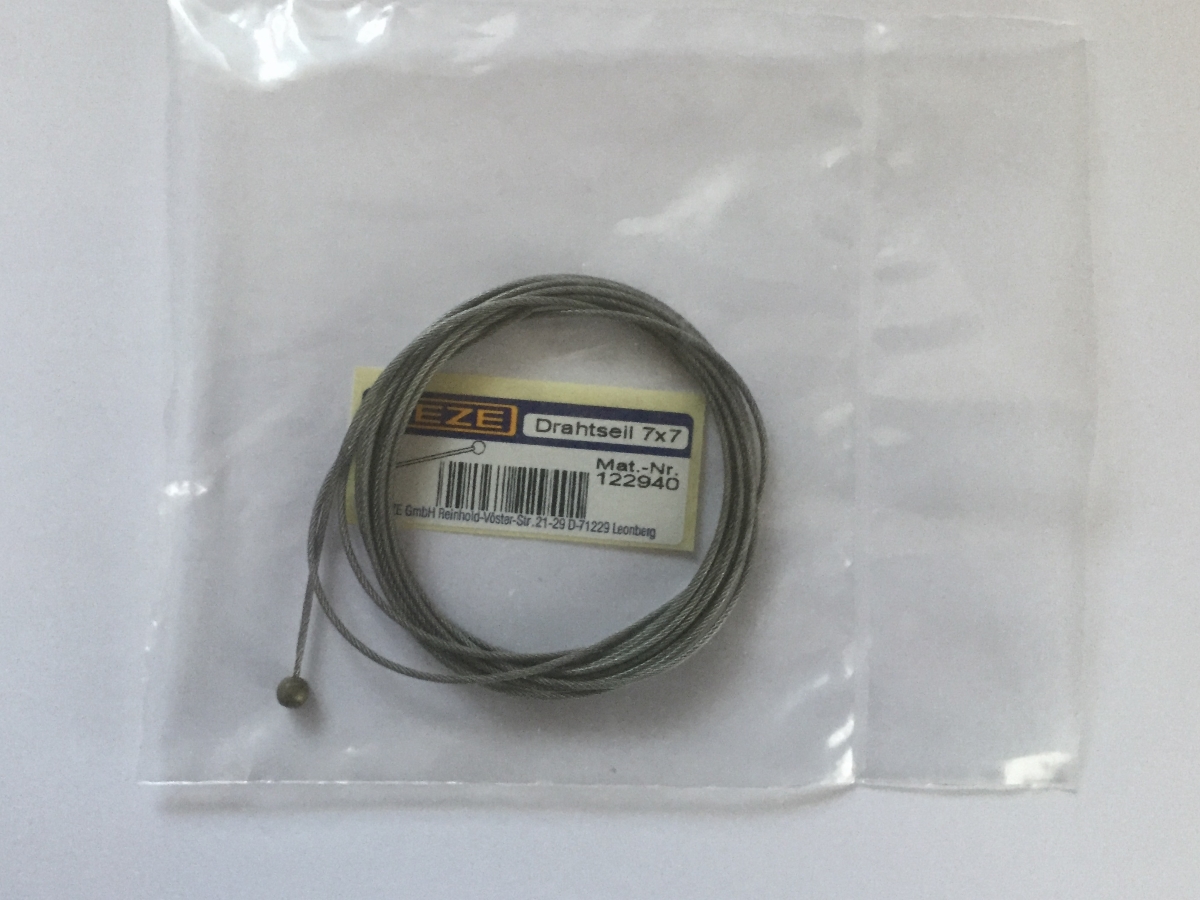

GEZE Drahtseil verpacktKurz & Knapp:Ersatz-Drahtseil für GEZE FeststellanlagenOriginal-Ersatzteil – verpackte AusführungFür die Bowdenzug-Verbindung in FeststellsystemenDrahtseil für GEZE FeststellanlagenDas GEZE Drahtseil ist ein Ersatzteil für die Seilverbindung in Feststellanlagen. Es überträgt die Auslösekraft vom Rauchmelder bzw. der Auslösemechanik auf den Feststellmechanismus.Bei sichtbarem Verschleiß, Knicken oder gerissenen Einzeldrähten sollte das Drahtseil zeitnah ersetzt werden, um die zuverlässige Funktion der Feststellanlage sicherzustellen. Einsatzbereiche AnwendungBeschreibung FeststellanlagenVerbindung zwischen Haftmagnet und Türflügel bei großem Wandabstand Bowdenzug-AlternativeMechanische Verbindung für Auslösemechaniken Passendes Zubehör: Haftmagnet Wandmontage, Haftmagnet Grundmodell, Auslösemechanik. Für die Dokumentation: Prüfbuch und Zulassungsschild. Häufige FragenWofür wird das Drahtseil benötigt?Das Drahtseil ist Teil der mechanischen Verbindung in Feststellanlagen. Es sorgt dafür, dass die Auslösemechanik die Feststellvorrichtung zuverlässig freigibt.Wie erkenne ich, dass das Drahtseil getauscht werden muss?Sichtbare Beschädigungen wie Knicke, ausgefranste Stellen oder gerissene Einzeldrähte sind eindeutige Anzeichen. Auch wenn die Auslösung verzögert oder unzuverlässig funktioniert, kann ein verschlissenes Drahtseil die Ursache sein.KaufentscheidungWelches Zubehör brauche ich für meine Feststellanlage?Eine zugelassene Feststellanlage besteht aus: Rauchmelder (Auslösung), Feststellvorrichtung (Haftmagnet oder E-Feststellung), Energieversorgung und Zulassungsschild. Bei der Erstinbetriebnahme benötigen Sie zusätzlich ein Prüfbuch und ein Abnahmeset. Alle Komponenten müssen zueinander kompatibel und in der DIBt-Zulassung aufgeführt sein.Brauche ich ein Prüfbuch und Abnahmeset?Ja. Nach DIBt-Richtlinie muss jede Feststellanlage bei Inbetriebnahme abgenommen und dokumentiert werden. Das Prüfbuch dokumentiert die regelmäßigen Prüfungen (mindestens monatlich), das Abnahmeset enthält die Formulare für die Erstabnahme. Beides ist gesetzlich vorgeschrieben.Kann ich Feststellanlagen-Komponenten verschiedener Hersteller kombinieren?Nein. Alle Komponenten einer Feststellanlage müssen in der gleichen DIBt-Zulassung aufgeführt sein. Eine GEZE Feststellanlage darf nur mit GEZE-zugelassenen Komponenten betrieben werden. Mischinstallationen verschiedener Hersteller sind nicht zulässig.
GEZE Ganzmetall-Haftmagnet mit Unterbrecherdrucktaster — 335 mmGanzmetall-Haftmagnet mit 335 mm Ausladung. Standrohr kürzbar und 90° abwinkelbar. 24V DC, 400 N Haltekraft.Kurz & Knapp:24 V DC, 400 N HaltekraftAusladung 335 mm — Standrohr kürzbar und 90° abwinkelbarIntegrierter UnterbrecherdrucktasterGanzmetallausführung für maximale RobustheitProduktbeschreibungDer GEZE Ganzmetall-Haftmagnet mit 335 mm Ausladung überbrückt große Abstände zwischen Wand und Türblatt. Geeignet bei tiefen Türlaibungen, breiten Zargen oder versetzten Türblättern.Der integrierte Unterbrecherdrucktaster ermöglicht die manuelle Auslösung direkt am Gerät.Technische DatenEigenschaftWertBetriebsspannung24 V DCHaltekraft400 NAusladung335 mm (kürzbar)MaterialGanzmetallStandrohr90° abwinkelbarUnterbrecherdrucktasterintegriertIdent-Nr.115953KompatibilitätFür alle GEZE Feststellanlagen FA GC 150 mit GEZE RSZ 6 Rauchschalterzentrale oder GEZE RSZ 7 und GEZE GC 151 Raucherkennungsteil.Passende Haftgegenplatten:GEZE Haftgegenplatte Standard GEZE Haftgegenplatte mit Federpuffer — für geräuscharmes Anlegen GEZE Haftgegenplatte mit Gelenk — für schräge MontagesituationenKürzere Ausladung? GEZE Ganzmetall-Haftmagnet 185 mm mit 185 mm Standrohr. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). GEZE Haftmagnete im Vergleich ModellArt.-Nr.MontageAusladungBesonderheit Haftmagnet Wandmontage115829Wandmit GrundplatteUniversell, schnelle Montage Haftmagnet Grundmodell115830Wand / EinbauvariabelFlexible Konstruktion Haftmagnet Bodenmontage115951BodenAlugehäuseIntegrierter Drucktaster Ganzmetall-Haftmagnet 185 mm115952Wand185 mmStandrohr, kürzbar Ganzmetall-Haftmagnet 335 mm115953Wand335 mmStandrohr, kürzbar Türhaftmagnet 65 mm155573Wand65 mm SockelKompakt, geringer Wandabstand Alle Haftmagnete: 24V DC, 400 N Haltekraft. Benötigen eine Haftgegenplatte. Häufige FragenWann ist 335 mm Ausladung nötig?Bei tiefen Türlaibungen, breiten Zargen oder wenn der Abstand zwischen Befestigungspunkt und Türblatt mehr als 185 mm beträgt. Wenn 185 mm ausreichen, ist die kompaktere 185 mm Variante die bessere Wahl.Kann das Standrohr gekürzt werden?Ja, das Standrohr kann auf die benötigte Länge gekürzt werden. Mindestens 100 mm Standrohr müssen für die stabile Befestigung verbleiben. Schnittkante entgraten und Kabel im Inneren nicht beschädigen.Welche Haftgegenplatte passt zum Ganzmetall-Haftmagnet?Die GEZE Haftgegenplatte Standard für plane Montagesituationen. Bei Türen mit Schwingungen (Zugluft) die Haftgegenplatte mit Federpuffer. Bei schrägem Auftreffen die Haftgegenplatte mit Gelenk.Wie wird das Kabel im Standrohr verlegt?Das Kabel wird durch das hohle Standrohr geführt und tritt am Fuß aus. Bei Bodenmontage kann es direkt in einen Kabelkanal oder Unterflur-Leerrohr übergehen. Beim Kürzen des Standrohrs das Kabel vorher ausreichend herausziehen.Kann der 335 mm Haftmagnet auch waagerecht montiert werden?Die Konstruktion ist primär für senkrechte Montage ausgelegt. Waagerechte Montage (z. B. an der Decke) ist technisch möglich, muss aber die 400 N Haltekraft plus Eigengewicht der Tür berücksichtigen. Im Zweifel GEZE Technik kontaktieren.Muss der Ganzmetall-Haftmagnet bei der Abnahme der Feststellanlage geprüft werden?Ja. Bei der Erstabnahme und bei jeder Jahresprüfung nach DIN 14677 wird die gesamte Feststellanlage geprüft — einschließlich Haftmagnet, Haltekraft und Auslösefunktion. Ergebnis im Prüfbuch dokumentieren.Benötige ich den Taster für meine Feststellanlage?Ein Handtaster ist bei Feststellanlagen nach DIN 14677 vorgeschrieben, um die Anlage manuell auslösen zu können. Kaufberatung: Ganzmetall-Haftmagnet 335 mm — große Ausladung für besondere Einbausituationen Wann benötige ich 335 mm statt 185 mm Ausladung?335 mm Ausladung überbrückt große Abstände zwischen Wand und Türblatt. Typische Einsatzfälle: tiefe Türlaibungen, vorspringende Sockelleisten, Kabelkanäle an der Wand oder Situationen, in denen der Magnet versetzt montiert werden muss. Der Ganzmetall-Haftmagnet 185 mm reicht aus, wenn die Wand direkt am Türblatt liegt. Verändert die größere Ausladung die Haltekraft?Nein. Beide Ganzmetall-Varianten (185 mm und 335 mm) liefern identische 1000 N Haltekraft. Der längere Hebelarm der 335-mm-Variante wird durch die robuste Ganzmetallkonstruktion kompensiert. Die Gegenplatte muss sauber am Türblatt ausgerichtet sein — hier ist die Haftgegenplatte mit Gelenk empfehlenswert. Welche Alternative gibt es bei noch größeren Abständen?Über 335 mm Wandabstand hinaus empfiehlt sich eine Bodenmontage mit dem Haftmagnet Bodenmontage. Alternativ kann eine Konsole oder ein Winkel die Montageposition anpassen. Sprechen Sie uns an — wir beraten Sie zur geeignete Lösung für Ihre Einbausituation. Welche Gegenplatte gleicht Winkelabweichungen aus?Die Haftgegenplatte mit Gelenk gleicht Abweichungen bis 6° zwischen Magnet und Türblatt aus. Bei großer Ausladung ist diese besonders empfehlenswert, da bereits kleine Winkel zu reduzierter Haltekraft führen. Die Haftgegenplatte Standardausführung eignet sich nur bei passend paralleler Ausrichtung. Wie wird die Feststellanlage mit dem 335-mm-Magneten korrekt angemeldet?Die Feststellanlage muss nach Montage durch eine Fachkraft abgenommen werden. Sie benötigen ein Prüfbuch für Feststellanlagen und ggf. ein Abnahmeset Feststellanlagen. Die Anlage besteht mindestens aus Haftmagnet, Rauchmelder (RM 1003 Rauchmelder oder GC 152 Rauchmelder) und Zentrale (RSZ 6 Rauchschalterzentrale oder RSZ 7). Ist der integrierte Drucktaster bei der 335-mm-Variante praktikabel?Ja. Der Unterbrecherdrucktaster sitzt am Gehäuse des Magneten und ermöglicht das manuelle Schließen der Tür. Bei großer Ausladung liegt der Taster weiter von der Wand entfernt und ist gut erreichbar. Ein zusätzlicher Flächentaster Edelstahl an der Wand ist optional, aber bei Pforten oder Empfangsbereichen empfehlenswert.
