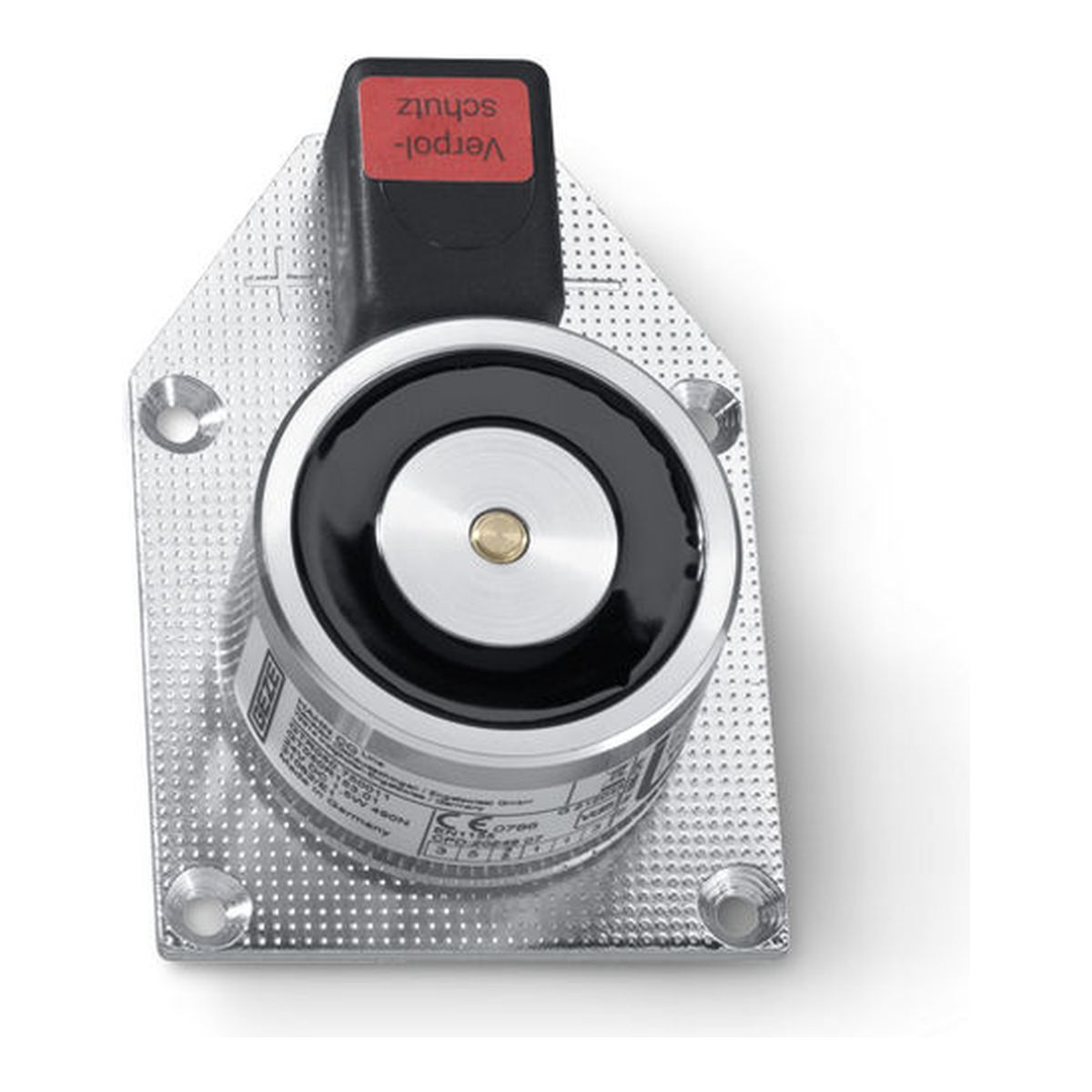

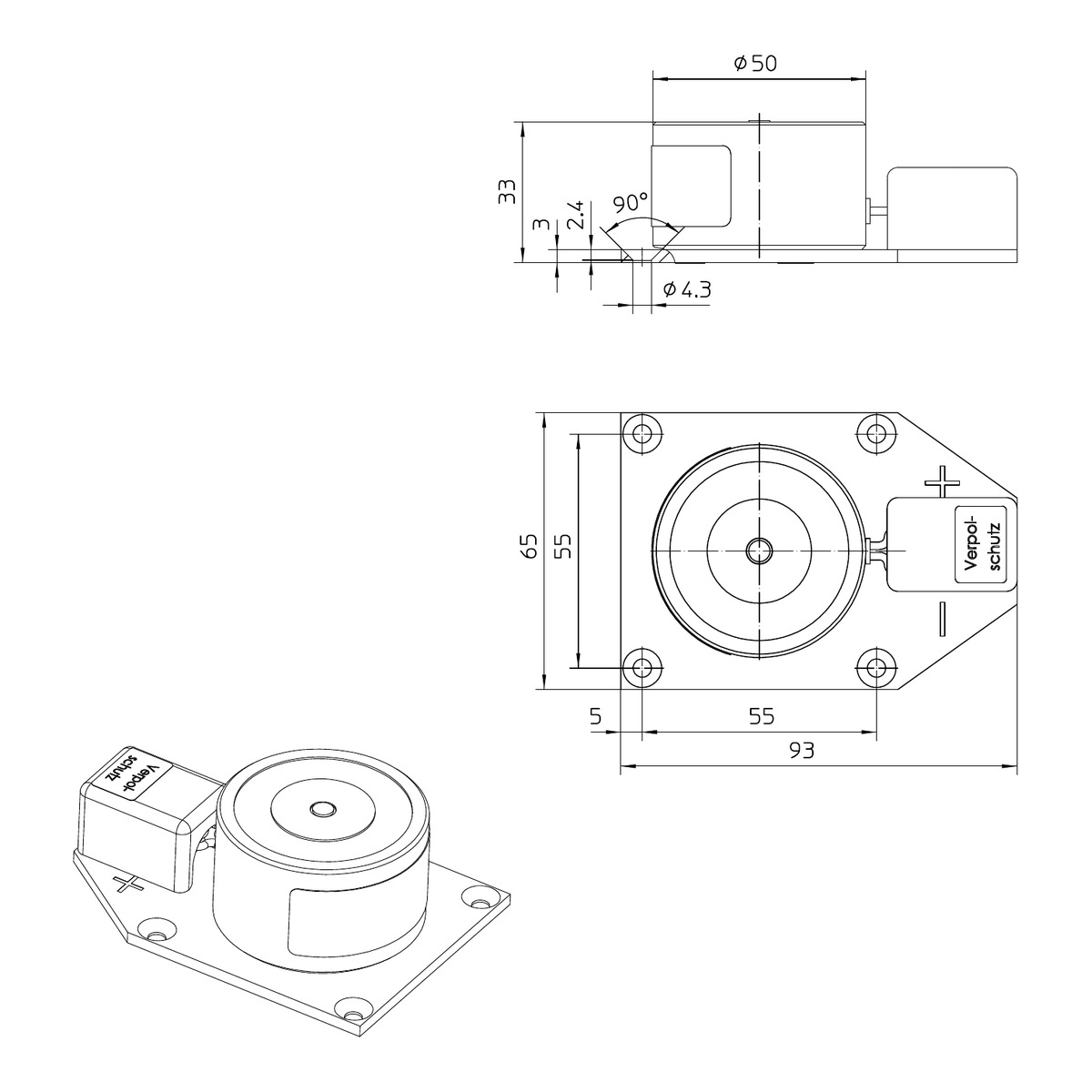

GEZE-Haftmagnet Wandmontage mit Grundplatte

GEZE TS 5000 E-ISM — Gleitschienentürschließer zweiflügelig mit elektrischer FeststellungKurz & Knapp:Zweiflügeliges Türschließersystem mit ISM-Gleitschiene und elektrischer FeststellungIntegrierte Schließfolgeregelung — Standflügel schließt immer vor GangflügelSchließkraftgröße EN 2-6, Flügelbreiten bis 1400 mm, Bandabstand bis 2800 mmElektrische Feststellung 80°–130°, Spannungsversorgung 24 V DCAnschluss an Rauchschalterzentrale RSZ 7 für FeststellanlagenbetriebProduktbeschreibungDer GEZE TS 5000 E-ISM ist ein Gleitschienentürschließer für zweiflügelige Feuer- und Rauchschutztüren mit elektrischer Feststellung und integrierter Schließfolgeregelung. Die durchgehende ISM-Gleitschiene verbindet beide Türflügel und stellt sicher, dass der Standflügel immer vor dem Gangflügel schließt.Die elektrische Feststellung hält beide Türflügel in einer frei wählbaren Position zwischen 80° und 130° offen. Bei Stromunterbrechung — etwa durch eine Rauchschalterzentrale bei Rauchalarm — werden beide Flügel automatisch freigegeben und in der korrekten Reihenfolge geschlossen.Das System besteht aus zwei TS 5000 Schließerkörpern, einer E-ISM-Gleitschiene mit integrierter Feststellung und Schließfolgeregelung. Der Bandabstand kann bis 2800 mm betragen. Die Montage erfolgt auf der Bandseite.Ihre VorteileIntegrierte Schließfolgeregelung — Standflügel schließt immer vor Gangflügel, normgerecht nach EN 1158Elektrische Feststellung — Hält beide Flügel offen, gibt bei Alarm automatisch freiDurchgehende ISM-Gleitschiene — Schlanke Optik, keine separate AuslösemechanikBis 2800 mm Bandabstand — Für große zweiflügelige TüranlagenKompatibel mit FA GC 150 — Erweiterbar zur vollständigen FeststellanlageTechnische DatenEigenschaftWertSchließkraftgrößeEN 2-6Flügelbreite max.1400 mmBandabstand max.2800 mmFeststellbereich80°–130°Spannungsversorgung24 V DCSchließfolgeregelungIntegriert in ISM-GleitschieneMontageBandseiteFlügelanzahlZweiflügeligTürartFeuer- und RauchschutztürenKompatibilitätDer GEZE TS 5000 E-ISM ist Teil des Feststellanlagen-Systems FA GC 150:Rauchschalterzentrale RSZ 7 — Zentrale Steuerung und SpannungsversorgungR-ISM-Gleitschiene — Alternative mit integriertem Rauchmelder (wird zu TS 5000 R-ISM)Deckenrauchmelder GC 152 — Zusätzlicher Rauchmelder nach EN 54-7Funkmodul GC 171 — Kabellose ErweiterungHandauslösetaster AS 500 — Manuelle Auslösung Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). MontageDas System wird auf der Bandseite montiert. Beide Schließerkörper sitzen auf den jeweiligen Türblättern, die durchgehende E-ISM-Gleitschiene wird am Türrahmen befestigt. Die Schließfolgeregelung und die elektrische Feststellung sind in der Gleitschiene integriert.Für den Feststellanlagenbetrieb wird eine Rauchschalterzentrale RSZ 7 über der Türöffnung montiert. Sie versorgt die Feststellung mit 24 V DC und überwacht angeschlossene Rauchmelder.Normen und ZulassungenNormBeschreibungEN 1154Türschließmittel mit kontrolliertem SchließablaufEN 1155Elektrisch gesteuerte FeststellvorrichtungenEN 1158Koordinierungseinrichtungen (Schließfolgeregelung)CE-KennzeichnungKonformität mit europäischen Normen Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich.Häufige FragenWas bedeutet ISM beim GEZE TS 5000 E-ISM?ISM steht für Integrierte Schließfolgeregelung und Mechanik. Die durchgehende Gleitschiene sorgt dafür, dass bei zweiflügeligen Türen der Standflügel immer vor dem Gangflügel schließt — das ist für Brandschutztüren nach EN 1158 vorgeschrieben.Kann der TS 5000 E-ISM als Feststellanlage betrieben werden?Ja, in Kombination mit einer RSZ 7 und Rauchmeldern. Die RSZ 7 überwacht die Rauchmelder und löst bei Alarm die Feststellung, sodass beide Flügel kontrolliert schließen.Welche Flügelbreiten deckt der TS 5000 E-ISM ab?Bis 1400 mm pro Flügel bei EN 2-6. Der Bandabstand (Abstand zwischen den Bandachsen beider Flügel) kann bis 2800 mm betragen.Kann der TS 5000 E-ISM auch mit R-ISM-Gleitschiene betrieben werden?Ja, die E-ISM-Gleitschiene kann durch eine R-ISM-Gleitschiene ersetzt werden. Diese enthält zusätzlich einen integrierten Rauchmelder und eine Rauchschalterzentrale. Kaufberatung: TS 5000 E-ISM — Feststellanlage mit Schließfolgeregelung E-ISM oder R-ISM — welche Feststellanlage ist die richtige?Der TS 5000 E-ISM nutzt einen externen Rauchmelder (24V oder 230V), der an einer Rauchschalterzentrale angeschlossen wird. Die R-ISM-Gleitschiene hat den Rauchmelder direkt in der Schiene integriert — ohne externe Verkabelung. E-ISM bietet mehr Flexibilität bei der Rauchmelderplatzierung, R-ISM ist die kompaktere Lösung. Welche Spannungsversorgung braucht die E-ISM?Der TS 5000 E-ISM benötigt eine 24V DC Versorgung über eine Rauchschalterzentrale RSZ. Die RSZ steuert den Rauchmelder und löst bei Raucherkennung die Schließung aus. E-ISM oder E ohne ISM — brauche ich die Schließfolgeregelung?Die ISM-Funktion ist nur bei zweiflügeligen Türen relevant. Für einflügelige Brandschutztüren reicht der TS 5000 E ohne Schließfolgeregelung. Bei zweiflügeligen Feuer-/Rauchschutztüren ist die ISM-Funktion nach DIN EN 1158 Pflicht. Kann ich eine bestehende ISM-Gleitschiene zur E-ISM aufrüsten?Nein, die E-ISM-Gleitschiene ist ein eigenständiges Produkt mit integriertem Feststellmechanismus und Anschluss für den externen Rauchmelder. Eine Standard-ISM-Gleitschiene kann nicht nachgerüstet werden. E-ISM oder TS 5000 L-ISM VPK — wann das Komplettpaket?Der TS 5000 L-ISM VPK ist ein vorkonfiguriertes Komplettpaket mit allem Zubehör für die Bandgegenseite. Wenn Sie Einzelkomponenten flexibel kombinieren möchten oder auf der Bandseite montieren, ist der E-ISM als Einzelprodukt die richtige Wahl.

GEZE TS 5000 L-R — Feststellanlage Bandgegenseite mit integrierter RauchschalterzentraleKomplettlösung: Gleitschienentürschließer BGS mit elektrischer Feststellung + integrierter RSZ + Rauchmelder, EN 2-6, 24V DC, bis 1400 mm Flügelbreite Kurz & KnappDer GEZE TS 5000 L-R ist eine eigenständige Feststellanlage für die Bandgegenseite — Türschließer, elektrische Feststellung und Rauchschalterzentrale in einem SystemDie RSZ mit Rauchmelder ist direkt in die R-Gleitschiene BG integriertKeine externe RSZ nötigEN 2-6, 24V DC, bis 1400 mmIntegrierte Verschmutzungsanzeige und Alarmschwellennachführung. Für rechts und links angeschlagene Türen ohne Umstellung BeschreibungDer GEZE TS 5000 L-R ist die Komplettlösung für Feststellanlagen an einflügeligen Feuer- und Rauchschutztüren mit Bandgegenseite-Montage. Im Unterschied zum TS 5000 L-E, der eine externe Rauchschalterzentrale benötigt, ist beim TS 5000 L-R die gesamte Rauchschalterzentrale direkt in die R-Gleitschiene BG integriert — einschließlich Rauchmelder, Verschmutzungsanzeige und Alarmschwellennachführung.Die elektrische Feststellung hält die Tür ab einem Öffnungswinkel von 80° in der gewünschten Offenposition. Bei Rauchdetektion durch den integrierten Rauchmelder wird die Feststellung ausgelöst und die Tür schließt selbstständig. Das System ist fail-safe: Bei Stromausfall schließt die Tür immer.Die Bandgegenseite-Montage sorgt dafür, dass der Schließer von der Hauptöffnungsseite nicht sichtbar ist. Der TS 5000 L-R eignet sich besonders für Einzeltüren, bei denen eine kompakte Komplettlösung ohne externe Verkabelung zur RSZ gewünscht ist. Bei Bedarf können zusätzliche externe Rauchmelder angeschlossen werden. VorteileEigenständige Feststellanlage: Türschließer + Feststellung + RSZ + Rauchmelder in einem kompakten System — keine externe RSZ nötigIntegrierte Rauchschalterzentrale: Rauchmelder direkt in der R-Gleitschiene BG — minimaler VerkabelungsaufwandVerschmutzungsanzeige: Optische Anzeige des Verschmutzungsgrads der Rauchkammer — rechtzeitige Wartung möglichAlarmschwellennachführung: Kompensiert leichte Verschmutzungen automatisch — reduziert FehlalarmeBandgegenseite-Montage: Schließer nicht sichtbar von der HauptöffnungsseiteEN 2-6 stufenlos: Breiter Einsatzbereich bis 1400 mm FlügelbreiteRechts/links ohne Umstellung: Universell einsetzbar ohne KonfigurationsänderungErweiterbar: Zusätzliche externe Rauchmelder anschließbar Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Betriebsspannung24 V DCMax. Flügelbreite1400 mmFeststellbereichab 80°MontageartTürblattmontage Bandgegenseite (BGS)Schließkörper287 × 47 × 60 mmIntegrierte RSZJa — mit Rauchmelder, Verschmutzungsanzeige, AlarmschwellennachführungExterne RauchmelderZusätzlich anschließbarTüranschlagRechts und links ohne UmstellungÖffnungsdämpfungHydraulisch (einstellbar)BrandschutzZugelassen für Feuer- und RauchschutztürenNormenDIN EN 1154, DIN EN 1155VariantenTS 5000 L-R (24V), TS 5000 L-R ECline (barrierefrei) EN-Klassen & FlügelbreitenEN-KlasseMax. FlügelbreiteEN 2850 mmEN 3950 mmEN 41100 mmEN 51250 mmEN 61400 mmSchließkraft stufenlos einstellbar. Für barrierefreie Anforderungen steht die Variante TS 5000 L-R ECline zur Verfügung. Montagearten & ArtikelnummernMontageartPositionArtikelnummerTürblattmontage (dieses Produkt)Bandgegenseite027351.120073Hinweis: Der TS 5000 L-R wird ausschließlich auf der Bandgegenseite montiert. Die R-Gleitschiene BG mit integrierter RSZ wird am Türrahmen/Sturz befestigt. R-Gleitschiene BG — FarbvariantenFarbeArtikelnummerSilberfarbig120073Weiß120074Edelstahl ähnlich120075Nach RAL120076Zubehör R-Gleitschiene BGZubehörArtikelnummerMontageplatte R-Gleitschiene BG silberfarbig123311Montageplatte R-Gleitschiene BG nach RAL123312 MontagehinweiseDer GEZE TS 5000 L-R wird auf der Bandgegenseite montiert:Schließer auf dem Türblatt: Den TS 5000 L Schließkörper mit beiliegender Bohrschablone auf der Bandgegenseite des Türblatts montieren.R-Gleitschiene BG am Rahmen/Sturz: Die R-Gleitschiene BG mit integrierter RSZ und Rauchmelder am Türrahmen oder Sturz befestigen.Montageplatte (optional): Bei ungünstiger Montagefläche die Montageplatte R-Gleitschiene BG verwenden (Art.-Nr. 123311/123312).Elektrischer Anschluss: 24V DC Spannungsversorgung an die R-Gleitschiene anschließen. Die RSZ ist integriert — kein separater RSZ-Anschluss nötig.Lieferumfang: TS 5000 L Schließkörper + R-Gleitschiene BG mit integrierter RSZ und Rauchmelder, Montagematerial, Bohrschablone. Montageplatte nicht enthalten. Elektrische Feststellung mit integrierter RSZDie R-Gleitschiene BG vereint elektrische Feststellung und Rauchschalterzentrale in einer Einheit. Das System ist eine eigenständige Feststellanlage — keine externen Komponenten erforderlich.Feststellbereich: ab 80° ÖffnungswinkelIntegrierter Rauchmelder: Erkennt Rauchentwicklung direkt an der TürVerschmutzungsanzeige: Optische LED zeigt den Zustand der Rauchkammer anAlarmschwellennachführung: Kompensiert schleichende Verschmutzung automatisch — weniger FehlalarmeAuslösung: Bei Rauchdetektion unterbricht die integrierte RSZ die Feststellung — Tür schließt selbstständigFail-safe: Bei Stromausfall schließt die Tür sofortManuelle Auslösung: Tür jederzeit manuell zudrückbarErweiterbar: Zusätzliche externe Rauchmelder können an die integrierte RSZ angeschlossen werden. Elektrischer AnschlussEigenschaftWertBetriebsspannung24 V DCRauchschalterzentraleIntegriert in R-Gleitschiene BGIntegrierter RauchmelderJa — mit Verschmutzungsanzeige + AlarmschwellennachführungExterne RauchmelderZusätzlich anschließbarDie R-Gleitschiene BG wird mit 24V DC versorgt. Die integrierte RSZ übernimmt Rauchüberwachung und Auslösung der Feststellung. Im Vergleich zum TS 5000 L-E (externe RSZ an 230V) entfällt die separate RSZ-Installation und die 230V-Verkabelung. Brandschutz & RauchschutzDer GEZE TS 5000 L-R ist eine eigenständige Feststellanlage für Feuer- und Rauchschutztüren. Rauchschalterzentrale und Rauchmelder sind in die R-Gleitschiene BG integriert — das System erfüllt die Anforderungen an eine normkonforme Feststellanlage.Zulassung: Feuer- und RauchschutztürenNormen: DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlage)Integrierter Rauchmelder: Rauchdetektion direkt an der TürWartung: Jährliche Prüfung nach DIN 14677 — Funktionsprüfung inkl. integrierter RSZ und RauchmelderVerschmutzungsanzeige: Optische Kontrolle des Rauchmelder-Zustands — vorausschauende Wartung möglich Kompatibles ZubehörKomponenteArtikelnummerFunktionMontageplatte R-Gleitschiene BG silberfarbig123311Montagehilfe bei ungünstiger SturzsituationMontageplatte R-Gleitschiene BG nach RAL123312Montagehilfe in SonderfarbeExterne Rauchmelder (z.B. GC 152)139850Zusätzlicher Rauchmelder — an integrierte RSZ anschließbarHinweis: Der TS 5000 L-R benötigt keine externe Rauchschalterzentrale. Die RSZ ist in der R-Gleitschiene BG integriert. Externe Rauchmelder können optional ergänzt werden. Normen & ZulassungenDIN EN 1154: Türschließmittel mit kontrolliertem SchließablaufDIN EN 1155: Elektrisch gesteuerte Feststellvorrichtungen für DrehtürenDIN 14677: Instandhaltung von Feststellanlagen — jährliche PrüfungZugelassen für Feuer- und RauchschutztürenCE-Kennzeichnung Die GEZE TS 5000 Familie im Überblick Der TS 5000 bildet die Basis einer umfangreichen Produktfamilie. Jede Variante erweitert den Funktionsumfang für spezifische Anforderungen — von Bandgegenseite über Barrierefreiheit bis zur Feststellanlage. ModellENMontage / FunktionBesonderheit TS 5000EN 2-6BandseiteBasis, optische SchließkraftanzeigeTS 5000 LEN 2-6BandgegenseiteNicht sichtbar von ÖffnungsseiteTS 5000 L + FeststellungEN 2-6BGS + mech. FeststellungInkl. FeststelleinheitTS 5000 L-EEN 2-6BGS + E-Feststellung24V DC, 80-130°TS 5000 L-REN 2-6BGS + FeststellanlageRauchschalter integriertTS 5000 L-EClineEN 3-5BGS + ÖffnungsunterstützungBarrierefrei bis 1250 mmTS 5000 R-ISM mit SchließfolgeregelungEN 2-6BS, zweiflügelig + RauchschalterFeststellanlage, Schließfolge Häufig gestellte FragenBraucht der GEZE TS 5000 L-R eine externe Rauchschalterzentrale?Nein. Die RSZ mit Rauchmelder ist direkt in die R-Gleitschiene BG integriert. Das System ist eine eigenständige Feststellanlage. Zusätzliche externe Rauchmelder können optional angeschlossen werden.Was ist der Unterschied zwischen TS 5000 L-R und TS 5000 L-E?Der TS 5000 L-R hat die Rauchschalterzentrale und den Rauchmelder in der R-Gleitschiene integriert — eine eigenständige Feststellanlage. Der TS 5000 L-E hat nur die elektrische Feststellung und benötigt eine separate externe RSZ (z.B. RSZ 7) mit Rauchmeldern.Was passiert bei Stromausfall?Bei Stromausfall löst die elektrische Feststellung sofort — die Tür schließt selbstständig. Das Fail-safe-Prinzip ist gewährleistet.Was bedeutet Alarmschwellennachführung?Die integrierte RSZ passt den Auslöseschwellenwert automatisch an leichte Verschmutzungen der Rauchkammer an. Dadurch werden Fehlalarme durch allmähliche Verschmutzung reduziert. Die optische Verschmutzungsanzeige zeigt an, wann eine Reinigung oder ein Austausch nötig ist.Kann ich den TS 5000 L-R für rechts und links angeschlagene Türen verwenden?Ja. Der TS 5000 L-R ist universell einsetzbar — rechts und links angeschlagene Türen ohne Umstellung.Gibt es den TS 5000 L-R auch als barrierefreie Variante?Ja. Der TS 5000 L-R ECline kombiniert die Feststellanlage mit integrierter RSZ und der ECline-Öffnungsunterstützung für barrierefreie Zugänge nach DIN 18040.Wie oft muss die Feststellanlage geprüft werden?Nach DIN 14677 ist eine jährliche Prüfung vorgeschrieben. Beim TS 5000 L-R umfasst das die Prüfung des Türschließers, der integrierten RSZ und des integrierten Rauchmelders. Zusätzliche externe Rauchmelder ebenfalls prüfen. Kaufentscheidung: Feststellanlage BandgegenseiteWann TS 5000 L-R, wann TS 5000 L-E?Der TS 5000 L-R ist die Komplettlösung — RSZ und Rauchmelder sind integriert, weniger Verkabelung, kompakte Installation. Der TS 5000 L-E ist die flexible Alternative, wenn die RSZ separat positioniert werden soll oder bereits eine RSZ vorhanden ist.Lohnt sich der TS 5000 L-R gegenüber dem TS 5000 L-E + externe RSZ?Der TS 5000 L-R spart die separate RSZ (z.B. RSZ 7) und deren Montage/Verkabelung. Bei Einzeltüren ist die Komplettlösung oft wirtschaftlicher. Bei mehreren Türen in einem Bereich kann eine zentrale RSZ mit mehreren TS 5000 L-E sinnvoller sein.Kann ich zusätzliche Rauchmelder anschließen?Ja. Die integrierte RSZ im TS 5000 L-R erlaubt den Anschluss zusätzlicher externer Rauchmelder (z.B. GC 152). Das erweitert die Rauchüberwachung auf Bereiche, die der integrierte Rauchmelder nicht abdeckt.Welche Farben sind verfügbar?Die R-Gleitschiene BG ist in silberfarbig (120073), weiß (120074), Edelstahl ähnlich (120075) und nach RAL (120076) erhältlich. Der Schließkörper (TS 5000 L) ist ebenfalls in allen Standardfarben lieferbar.Kann ich von TS 5000 L-E auf L-R nachrüsten?Ja. Der Schließkörper (TS 5000 L) ist identisch. Es muss lediglich die E-Gleitschiene BG gegen die R-Gleitschiene BG getauscht und die Verkabelung angepasst werden.Brauche ich eine Montageplatte?Nicht zwingend. Die R-Gleitschiene BG kann direkt am Türrahmen/Sturz befestigt werden. Bei ungünstigen Sturzsituationen empfiehlt sich die Montageplatte (Art.-Nr. 123311/123312).

GEZE TS 5000 EFS Freilauftürschließer — Türblattmontage BandseiteFreilauftürschließer für Feststellanlagen an Feuer- und Rauchschutztüren, EN 3-6, 24V DC, Türblattmontage Bandseite, bis 1400 mm Flügelbreite Kurz & KnappDer GEZE TS 5000 EFS ist ein Freilauftürschließer für Feuer- und RauchschutztürenIm Normalbetrieb lässt sich die Tür ohne Widerstand öffnen und schließen — maximaler BegehkomfortErst bei Rauch- oder Brandalarm aktiviert sich die SchließfunktionTürblattmontage auf der Bandseite, EN 3-6, 24V DCUnterbrechertaster in Deutschland Pflicht! BeschreibungDer GEZE TS 5000 EFS ist ein Freilauftürschließer mit integrierter Feststellanlage für einflügelige Feuer- und Rauchschutztüren. Im Normalbetrieb befindet sich der Türschließer im Freilaufmodus: Die Tür lässt sich nahezu ohne Widerstand öffnen und schließen. Für Personen, die den Durchgang nutzen, ist der Türschließer praktisch nicht spürbar — ideal für Krankenhäuser, Pflegeheime, öffentliche Gebäude und stark frequentierte Durchgänge.Erst im Alarmfall — ausgelöst durch eine angeschlossene Rauchschalterzentrale — wird die Schließfunktion aktiviert. Die Tür schließt dann selbstständig und zuverlässig. Die integrierte Komfortrastfunktion kann die Tür zusätzlich am Ende des Freilaufbereichs in der Offenposition arretieren. Die Aktivierung erfolgt durch einmaliges Öffnen auf ca. 90°.Diese Variante (Art.-Nr. 155477) ist für die Türblattmontage auf der Bandseite vorgesehen. Der Schließer wird auf dem Türblatt befestigt, die EFS-Gleitschiene am Türrahmen/Sturz.Wichtig: In Deutschland ist bei Freilauftürschließern ein Unterbrechertaster (z.B. GEZE AS 500, Art.-Nr. 116266) vorgeschrieben, der die Schließfunktion manuell auslösen kann. VorteileFreilauffunktion: Tür lässt sich im Normalbetrieb nahezu ohne Widerstand öffnen und schließen — Türschließer nicht spürbarAutomatisches Schließen im Alarmfall: Bei Rauch- oder Brandmeldung schließt die Tür selbstständig und zuverlässigZugelassen für Feuer- und Rauchschutztüren: Einsatz an Brandschutztüren T30/T60/T90 möglichBarrierefrei nach DIN 18040: Freilauffunktion eliminiert den Widerstand des TürschließersKomfortrastfunktion: Arretiert die Tür am Ende des Freilaufbereichs in der OffenpositionTürblattmontage Bandseite: Standardmontage — Schließer auf dem Türblatt, Gleitschiene am RahmenAlle Funktionen von vorn einstellbar: Schließkraft EN 3-6, Schließgeschwindigkeit und EndschlagOptische Schließkraftanzeige: Schnelle Kontrolle der eingestellten EN-Größe Technische DatenEigenschaftWertSchließkraftEN 3-6 (stufenlos einstellbar)Betriebsspannung24 V DCMax. Flügelbreite1400 mmBarrierefreiheitDIN 18040 bis 1400 mm (Freilauf)MontageartTürblattmontage BandseiteFreilaufbereich85°–160°Max. Öffnungswinkel180°Schließkörper287 × 47 × 60 mmEndschlagHydraulisch (über Ventil)SchließkraftanzeigeOptisch (von vorn ablesbar)KomfortrastfunktionJa — arretiert am Ende des FreilaufbereichsTüranschlagRechts und links ohne UmstellungBrandschutzZugelassen für Feuer- und RauchschutztürenKabelübergangOption: verdeckter Kabelübergang MontageartenMontageartPositionArtikelnummerTürblattmontage (dieses Produkt)Bandseite155477KopfmontageBandseite155479Hinweis: Bei Türblattmontage wird der Schließer auf dem Türblatt befestigt und die EFS-Gleitschiene am Türrahmen/Sturz. Montageplatte nicht im Lieferumfang — separat als Zubehör erhältlich (Art.-Nr. 059107). EN-Klassen & FlügelbreitenEN-KlasseMax. FlügelbreiteBarrierefrei (DIN 18040)EN 3950 mmJa (Freilauf)EN 41100 mmJa (Freilauf)EN 51250 mmJa (Freilauf)EN 61400 mmJa (Freilauf)Schließkraft nach EN 1155 stufenlos einstellbar. Im Freilaufmodus ist kein Widerstand spürbar — Barrierefreiheit über den gesamten EN-Bereich. MontagehinweiseDer GEZE TS 5000 EFS (Türblattmontage Bandseite) wird wie folgt montiert:Türschließer am Türblatt: Den EFS-Schließer mit beiliegender Bohrschablone auf dem Türblatt an der Bandseite montieren.EFS-Gleitschiene am Sturz/Rahmen: Die Gleitschiene mit integrierter Freilauffunktion am Türrahmen befestigen.Elektrischer Anschluss: 24V DC Spannungsversorgung anschließen. Option für verdeckten Kabelübergang verfügbar.Rauchschalterzentrale: Externe RSZ (z.B. GEZE RSZ 7) mit Rauchmelder anschließen.Unterbrechertaster: In Deutschland Pflicht — GEZE AS 500 (116266) oder gleichwertigen Taster installieren.Lieferumfang: GEZE TS 5000 EFS Schließer komplett mit EFS-Gleitschiene, Montagematerial und Bohrschablone. Montageplatte (Art.-Nr. 059107) nicht enthalten — separat zu bestellen. Normen & ZulassungenDIN EN 1154: Türschließmittel mit kontrolliertem SchließablaufDIN EN 1155: Elektrisch gesteuerte Türschließmittel (Feststellanlagen)DIN 18040: Barrierefreies Bauen — Freilauf erfüllt AnforderungenZugelassen für Feuer- und Rauchschutztüren (T30/T60/T90)CE-KennzeichnungPflicht in Deutschland: Unterbrechertaster bei Freilauftürschließern vorgeschrieben. Der Taster muss das Schließen der Tür manuell auslösen können (z.B. GEZE AS 500, Art.-Nr. 116266). Häufig gestellte FragenWas bedeutet Freilauf beim GEZE TS 5000 EFS?Im Normalbetrieb lässt sich die Tür nahezu ohne Widerstand öffnen und schließen. Der Türschließer übt keine Schließkraft aus. Erst im Alarmfall — ausgelöst durch die Rauchmeldeanlage — wird die Schließfunktion aktiviert und die Tür schließt selbstständig.Was passiert bei Stromausfall?Bei Stromausfall wird die Freilauffunktion deaktiviert und der GEZE TS 5000 EFS arbeitet als normaler Türschließer. Die Tür schließt dann selbstständig — das Sicherheitsprinzip (fail-safe) ist gewährleistet.Warum ist ein Unterbrechertaster Pflicht?In Deutschland schreibt die Bauordnung vor, dass bei Freilauftürschließern an Brandschutztüren ein Unterbrechertaster installiert sein muss. Dieser ermöglicht es, die Schließfunktion manuell auszulösen — unabhängig von der Rauchmeldeanlage. Empfohlen: GEZE AS 500 (Art.-Nr. 116266).Gibt es den GEZE TS 5000 EFS auch als Kopfmontage?Ja. Die Kopfmontage-Variante ist unter Art.-Nr. 155479 erhältlich. Funktional sind beide Varianten identisch — sie unterscheiden sich nur in der Montageposition.Welche Rauchschalterzentrale wird benötigt?Der GEZE TS 5000 EFS benötigt eine externe Rauchschalterzentrale, z.B. die GEZE RSZ 7 (Art.-Nr. 181025) mit Sturzmelder GC 151. Optional sind Deckenmelder GC 152 und Funkkomponenten (GC 171/GC 172) anschließbar.Welche Farben sind verfügbar?Der GEZE TS 5000 EFS Türblattmontage ist in silberfarbig (155477), weiß (162083), Edelstahl ähnlich (162084) und nach RAL (155478) erhältlich. Häufige Fragen zur Türschließer-AuswahlWas unterscheidet den TS 5000 EFS vom TS 5000 E?Der TS 5000 E hat eine Feststellung — die Tür wird in einer Position gehalten. Der TS 5000 EFS hat eine Freilauffunktion — die Tür lässt sich bei Bestromung nahezu widerstandsfrei öffnen und schließen. Die Komfort-Rastfunktion kann die Tür zusätzlich in der Offenstellung arretieren.Welcher Türschließer für barrierefreie Brandschutztüren?Der TS 5000 EFS ist ideal für barrierefreie Brandschutztüren. Die Freilauffunktion ermöglicht widerstandsfreies Öffnen (DIN 18040, bis 1400 mm). Im Brandfall schließt die Tür über die externe Rauchschalterzentrale selbstständig.Brauche ich für den TS 5000 EFS eine Rauchschalterzentrale?Ja. Der EFS hat keinen integrierten Rauchmelder — im Unterschied zum TS 5000 RFS. Sie brauchen eine externe RSZ und zugelassene Rauchmelder. Wenn Sie alles integriert wollen, wählen Sie den TS 5000 RFS.Was ist der Unterschied zwischen EFS und RFS?Beide haben Freilauffunktion. Der EFS braucht externe RSZ + Rauchmelder. Der RFS hat beides in der Gleitschiene integriert. EFS bietet dafür mehr Flexibilität bei der Rauchmelder-Positionierung.Welche EN-Klasse brauche ich?Der TS 5000 EFS deckt EN 3-6 ab (bis 1400 mm). Das ist breiter als der ECline (EN 3-5, bis 1250 mm), aber schmaler als der Standard-TS 5000 (EN 2-6).Wie oft muss der TS 5000 EFS geprüft werden?Als Feststellanlage nach DIN 14677 alle 12 Monate. Freilauffunktion, Komfort-Rast, Schließvorgang und die externe RSZ mit Rauchmeldern prüfen. Welcher TS 5000 für welchen Einsatz?Der TS 5000 EFS in Türblattmontage bietet elektrischen Freilauf für barrierefreie Brandschutztüren. Die Tabelle zeigt die Alternativen. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

GEZE TS 5000 EFS Freilauftürschließer — Kopfmontage BandseiteFreilauftürschließer für Feststellanlagen an Feuer- und Rauchschutztüren, EN 3-6, 24V DC, Kopfmontage Bandseite, bis 1400 mm Flügelbreite Kurz & KnappDer GEZE TS 5000 EFS ist ein Freilauftürschließer für Feuer- und RauchschutztürenIm Normalbetrieb lässt sich die Tür ohne Widerstand öffnen und schließen — der Türschließer ist praktisch nicht spürbarErst bei Rauch- oder Brandalarm schließt die Tür selbstständigKopfmontage auf der Bandseite, EN 3-6, 24V DCUnterbrechertaster in Deutschland Pflicht! BeschreibungDer GEZE TS 5000 EFS ist ein Freilauftürschließer mit integrierter Feststellanlage für einflügelige Feuer- und Rauchschutztüren. Im Normalbetrieb befindet sich der Türschließer im Freilaufmodus: Die Tür lässt sich nahezu ohne Widerstand öffnen und schließen — ideal für barrierefreie Gebäudezugänge, Krankenhäuser, Pflegeheime und stark frequentierte Durchgänge.Erst im Alarmfall — ausgelöst durch eine angeschlossene Rauchschalterzentrale — wird die Schließfunktion aktiviert. Die Tür schließt dann selbstständig und sicher. Die integrierte Komfortrastfunktion kann die Tür zusätzlich am Ende des Freilaufbereichs in der Offenposition arretieren. Diese wird durch einmaliges Öffnen der Tür auf ca. 90° aktiviert.Diese Variante (Art.-Nr. 155479) ist für die Kopfmontage auf der Bandseite vorgesehen. Der Schließer wird am Türrahmen/Sturz befestigt, die EFS-Gleitschiene am Türblatt.Wichtig: In Deutschland ist bei Freilauftürschließern ein Unterbrechertaster (z.B. GEZE AS 500, Art.-Nr. 116266) vorgeschrieben, der die Schließfunktion manuell auslösen kann. VorteileFreilauffunktion: Tür lässt sich im Normalbetrieb nahezu ohne Widerstand öffnen und schließen — maximaler BegehkomfortAutomatisches Schließen im Alarmfall: Bei Rauch- oder Brandmeldung schließt die Tür selbstständig und zuverlässigZugelassen für Feuer- und Rauchschutztüren: Einsatz an Brandschutztüren T30/T60/T90 möglichBarrierefrei nach DIN 18040: Freilauffunktion eliminiert den Widerstand des Türschließers im NormalbetriebKomfortrastfunktion: Arretiert die Tür am Ende des Freilaufbereichs in der OffenpositionKopfmontage Bandseite: Schließer nicht sichtbar von der ZugangseiteAlle Funktionen von vorn einstellbar: Schließkraft EN 3-6, Schließgeschwindigkeit und EndschlagOptische Schließkraftanzeige: Schnelle Kontrolle der eingestellten EN-Größe Technische DatenEigenschaftWertSchließkraftEN 3-6 (stufenlos einstellbar)Betriebsspannung24 V DCMax. Flügelbreite1400 mmBarrierefreiheitDIN 18040 bis 1400 mm (Freilauf)MontageartKopfmontage BandseiteFreilaufbereich85°–160°Max. Öffnungswinkel180°Schließkörper287 × 47 × 60 mmEndschlagHydraulisch (über Ventil)SchließkraftanzeigeOptisch (von vorn ablesbar)KomfortrastfunktionJa — arretiert am Ende des FreilaufbereichsTüranschlagRechts und links ohne UmstellungBrandschutzZugelassen für Feuer- und RauchschutztürenKabelübergangOption: verdeckter Kabelübergang MontageartenMontageartPositionArtikelnummerKopfmontage (dieses Produkt)Bandseite155479TürblattmontageBandseite155477Hinweis: Bei Kopfmontage wird der Schließer am Türrahmen/Sturz befestigt und die EFS-Gleitschiene am Türblatt. Montageplatte nicht im Lieferumfang — separat als Zubehör erhältlich (Art.-Nr. 059107). EN-Klassen & FlügelbreitenEN-KlasseMax. FlügelbreiteBarrierefrei (DIN 18040)EN 3950 mmJa (Freilauf)EN 41100 mmJa (Freilauf)EN 51250 mmJa (Freilauf)EN 61400 mmJa (Freilauf)Schließkraft nach EN 1155 stufenlos einstellbar. Im Freilaufmodus ist kein Widerstand spürbar — Barrierefreiheit über den gesamten EN-Bereich. MontagehinweiseDer GEZE TS 5000 EFS KB (Kopfmontage Bandseite) wird wie folgt montiert:Türschließer am Sturz/Rahmen: Den EFS-Schließer mit beiliegender Bohrschablone am Türrahmen auf der Bandseite montieren.EFS-Gleitschiene am Türblatt: Die Gleitschiene mit integrierter Freilauffunktion am Türblatt befestigen.Elektrischer Anschluss: 24V DC Spannungsversorgung anschließen. Option für verdeckten Kabelübergang verfügbar.Rauchschalterzentrale: Externe RSZ (z.B. GEZE RSZ 7) mit Rauchmelder anschließen.Unterbrechertaster: In Deutschland Pflicht — GEZE AS 500 (116266) oder gleichwertigen Taster installieren.Lieferumfang: GEZE TS 5000 EFS Schließer komplett mit EFS-Gleitschiene, Montagematerial und Bohrschablone. Montageplatte (Art.-Nr. 059107) nicht enthalten — separat zu bestellen. Normen & ZulassungenDIN EN 1154: Türschließmittel mit kontrolliertem SchließablaufDIN EN 1155: Elektrisch gesteuerte Türschließmittel (Feststellanlagen)DIN 18040: Barrierefreies Bauen — Freilauf erfüllt AnforderungenZugelassen für Feuer- und Rauchschutztüren (T30/T60/T90)CE-KennzeichnungPflicht in Deutschland: Unterbrechertaster bei Freilauftürschließern vorgeschrieben. Der Taster muss das Schließen der Tür manuell auslösen können (z.B. GEZE AS 500, Art.-Nr. 116266). Häufig gestellte FragenWas passiert bei Stromausfall?Bei Stromausfall wird die Freilauffunktion deaktiviert und der GEZE TS 5000 EFS arbeitet als normaler Türschließer. Die Tür schließt dann selbstständig — das Sicherheitsprinzip (fail-safe) ist gewährleistet.Was ist der Unterschied zwischen EFS und RFS?Beim GEZE TS 5000 EFS ist die Freilauffunktion in der Gleitschiene integriert und benötigt eine externe Rauchschalterzentrale. Beim TS 5000 RFS ist der Rauchschalter direkt in die R-Gleitschiene integriert — kompaktere Lösung, aber mit integrierter 230V-Rauchschalterzentrale.Welche Rauchschalterzentrale wird benötigt?Der GEZE TS 5000 EFS benötigt eine externe Rauchschalterzentrale, z.B. die GEZE RSZ 7 (Art.-Nr. 181025) mit integriertem Sturzmelder GC 151. Optional kann ein zusätzlicher Deckenmelder GC 152 oder Funkkomponenten (GC 171/GC 172) angeschlossen werden.Ist der GEZE TS 5000 EFS auch als Türblattmontage verfügbar?Ja. Die Türblattmontage-Variante ist unter Art.-Nr. 155477 erhältlich. Funktional sind beide Varianten identisch — sie unterscheiden sich nur in der Montageposition.Warum ist ein Unterbrechertaster Pflicht?In Deutschland schreibt die Bauordnung vor, dass bei Freilauftürschließern an Brandschutztüren ein Unterbrechertaster installiert sein muss. Dieser ermöglicht es, die Schließfunktion manuell auszulösen — unabhängig von der Rauchmeldeanlage.Ist die Montageplatte im Lieferumfang enthalten?Nein. Die Montageplatte für EFS/RFS-Türschließer (Art.-Nr. 059107, silberfarbig) muss separat bestellt werden. Häufige Fragen zur Türschließer-AuswahlWann brauche ich die Kopfmontage Bandseite statt Türblattmontage?Die Kopfmontage Bandseite eignet sich wenn der Schließer nicht auf dem Türblatt sichtbar sein soll oder die Türblattkonstruktion keine Montage erlaubt. Der Schließerkörper wird am Rahmen/Sturz montiert, die Gleitschiene am Türblatt. Beachten: Bei Kopfmontage ist die Öffnungsdämpfung nicht wirksam.Welcher Türschließer für barrierefreie Brandschutztüren mit Kopfmontage?Der TS 5000 EFS Kopfmontage Bandseite ermöglicht barrierefreien Zugang (DIN 18040, bis 1400 mm) mit Freilauffunktion auch bei Kopfmontage. Für Türblattmontage gibt es die Standard-EFS-Variante mit identischer Funktion.Was ist der Unterschied zur Türblattmontage-Variante?Funktional identisch: Freilauffunktion, EN 3-6, Komfort-Rastfunktion. Unterschied ist nur die Montageposition — Schließer am Sturz statt am Türblatt. Wichtig: Die Öffnungsdämpfung ist bei Kopfmontage nicht verfügbar.Brauche ich eine externe Rauchschalterzentrale?Ja. Wie bei allen EFS-Varianten brauchen Sie eine externe RSZ und zugelassene Rauchmelder. Für die integrierte Lösung den TS 5000 RFS wählen — dieser ist aber nur in Türblattmontage verfügbar.Welche EN-Klasse brauche ich?EN 3-6 (bis 1400 mm). Identisch zur Türblattmontage-Variante. Die Montageposition beeinflusst die EN-Klasse nicht.Wie oft muss der TS 5000 EFS geprüft werden?Als Feststellanlage nach DIN 14677 alle 12 Monate. Freilauffunktion, Schließvorgang und externe RSZ + Rauchmelder prüfen. Welcher TS 5000 für welchen Einsatz?Der TS 5000 EFS Kopfmontage ist die einzige Freilauf-Variante für Sturzmontage. Wann ist Kopfmontage nötig — und welche Einschränkungen gibt es? ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

GEZE TS 5000 E — Türschließer mit elektrischer FeststellungGleitschienentürschließer EN 2-6 mit elektrischer Feststellung in der Gleitschiene, 24V DC, für Feuer- und Rauchschutztüren bis 1400 mm Kurz & KnappElektrische Feststellung in der Gleitschiene (80°–130°)24V DC Betrieb, Rauchschalterzentrale (RSZ) erforderlichSchließkraft EN 2-6, Flügelbreite bis 1400 mmZugelassen für Feuer- und Rauchschutztüren (EN 1154, EN 1155)Potenzialfreier Kontakt zur Abfrage der OffenhaltungKompatibel mit Funkmodul GC 171 und Funkrauchmelder GC 172 GEZE TS 5000 E — Feststellanlage in der GleitschieneDer GEZE TS 5000 E kombiniert den bewährten GEZE TS 5000 Schließer mit einer E-Gleitschiene, die eine elektrische Feststellung integriert. Die Tür wird in einer frei wählbaren Position zwischen 80° und 130° offengehalten. Bei Stromunterbrechung oder Auslösung durch einen Rauchmelder schließt die Tür selbstständig — das Grundprinzip einer Feststellanlage.Für den Betrieb wird eine Rauchschalterzentrale (RSZ 7 oder RSZ 6) mit angeschlossenen Rauchmeldern benötigt. Die RSZ stellt die 24V DC Stromversorgung bereit und überwacht die Rauchmelder. Optional kann das System mit dem Funkmodul GC 171 und Funkrauchmeldern GC 172 betrieben werden, wodurch die Kabelverlegung zu den Rauchmeldern entfällt.Der Feststellwinkel ist stufenlos einstellbar und die Feststellposition überfahrbar. Ein potenzialfreier Kontakt ermöglicht die Abfrage des Offenhaltungszustands für die Gebäudeautomation. Vorteile des GEZE TS 5000 EElektrische Feststellung in der Gleitschiene — kompakte Lösung ohne zusätzliche externe BauteileFeststellbereich 80°–130° — stufenlos auf exakten Punkt einstellbarFeststellposition überfahrbar — Tür kann über den Feststellpunkt hinaus geöffnet werdenPotenzialfreier Kontakt — Zustandsabfrage für GebäudeautomationFunkfähig — kompatibel mit GC 171 Funkmodul und GC 172 FunkrauchmelderNormkonform — EN 1154, EN 1155, DIN EN 14637Stufenlose Schließkraft EN 2-6 — für Türen bis 1400 mm Flügelbreite Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Eingangsspannung24 V DCFeststellbereich80°–130° (stufenlos)Max. Flügelbreite1400 mmBarrierefreiheit (DIN 18040)bis 1400 mm FlügelbreiteÖffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mmE-Gleitschiene (B × H × T)498,5 × 40 × 30 mmBauhöhe Gleitschiene30 mmMontageTürblattmontage BandseitePotenzialfreier KontaktJa, zur Abfrage der OffenhaltungZulassungenEN 1154, EN 1155, DIN EN 14637LieferumfangTürschließer TS 5000, E-Gleitschiene, Montageplatte Montage und SystemaufbauKomponenteFunktionHinweisGEZE TS 5000 SchließerTürschließfunktion EN 2-6Im LieferumfangE-Gleitschiene (116295)Elektrische FeststellungIm LieferumfangRSZ 7 oder RSZ 6Rauchschalterzentrale, 24V VersorgungSeparat erforderlichRauchmelder (GC 151/152)Raucherkennung im BrandfallSeparat erforderlichDie E-Gleitschiene wird am Rahmen bzw. Sturz montiert. Die Verdrahtung zur RSZ erfolgt über die Gleitschiene. EN-Klassen und FlügelbreitenEN-KlasseMax. FlügelbreiteEmpfohlene AnwendungEN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmSchwere Innentüren, barrierefreiEN 51250 mmBreite BrandschutztürenEN 61400 mmSehr breite und schwere Türen MontagehinweiseDer GEZE TS 5000 E wird in Türblattmontage auf der Bandseite montiert. Die E-Gleitschiene wird am Rahmen bzw. Sturz befestigt.Rauchschalterzentrale (RSZ 7 oder RSZ 6) separat montieren und verdrahtenMindestens ein Rauchmelder (GC 151 Sturzmelder oder GC 152 Deckenmelder) anschließen24V DC Anschluss an der E-Gleitschiene herstellenFeststellwinkel nach Montage einstellen (80°–130°)Funktionsprüfung: Feststellung auslösen und Schließvorgang kontrollierenPrüfbuch (079141) und Zulassungsschild (079139) gemäß DIN 14677 anbringen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufDIN EN 1155 — Elektrisch angesteuerte FeststellvorrichtungenDIN EN 14637 — Schlösser und Baubeschläge, elektrisch gesteuerte FeststellanlagenFeuer- und Rauchschutztüren — zugelassen als FeststellanlageDIN 14677 — Instandhaltung von Feststellanlagen (jährliche Prüfung) Häufig gestellte FragenWas ist die elektrische Feststellung beim GEZE TS 5000 E?Die elektrische Feststellung hält die Tür in einer einstellbaren Position zwischen 80° und 130° offen. Bei Stromunterbrechung oder Rauchmelderalarm schließt die Tür selbstständig.Benötigt der GEZE TS 5000 E eine Rauchschalterzentrale?Ja, für den Betrieb als Feststellanlage an Feuer- und Rauchschutztüren wird eine Rauchschalterzentrale (RSZ 7 oder RSZ 6) mit Rauchmeldern benötigt. Diese stellt die 24V DC Stromversorgung bereit und löst im Brandfall die Schließung aus.Welche Spannung benötigt der GEZE TS 5000 E?Der GEZE TS 5000 E arbeitet mit 24V DC. Die Stromversorgung erfolgt über die angeschlossene Rauchschalterzentrale.Kann der GEZE TS 5000 E mit Funkrauchmeldern betrieben werden?Ja, das System ist mit dem Funkmodul GC 171 und dem Funkrauchmelder GC 172 kompatibel. Damit entfällt die Kabelverlegung zu den Rauchmeldern.In welchem Bereich lässt sich die Feststellung einstellen?Der Feststellwinkel ist stufenlos zwischen 80° und 130° auf einen exakten Punkt einstellbar. Die Feststellposition ist überfahrbar.Ist der GEZE TS 5000 E für Brandschutztüren zugelassen?Ja, der GEZE TS 5000 E ist als Feststellanlage für Feuer- und Rauchschutztüren zugelassen und erfüllt EN 1154, EN 1155 und DIN EN 14637. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft (EN-Stufe) erhöhen. Bei Bodentürschließern zusätzlich Achsposition kontrollieren. Türschließer ist zu laut beim Schließen — wie beheben?Schließgeschwindigkeit über Ventil 1 (180°–15°) reduzieren und Endschlag (Ventil 2, 15°–0°) feinjustieren. Befestigungsschrauben auf festen Sitz prüfen — lose Schrauben verursachen Vibrationen. Tür schließt zu schnell oder zu langsam — was einstellen?Zwei Ventile regeln die Geschwindigkeit: Ventil 1 steuert den Bereich 180°–15° (Hauptschließung), Ventil 2 den Bereich 15°–0° (Endschlag). Beide unabhängig mit Schraubendreher einstellen. Maximal ¼ Umdrehung pro Schritt. Häufige Fragen zur Türschließer-AuswahlWann brauche ich einen TS 5000 E statt des Standard-TS 5000?Wenn die Brandschutztür im Alltag offen stehen soll und im Brandfall selbstständig schließen muss. Der TS 5000 E hat eine elektrische Feststellung in der Gleitschiene und hält die Tür bei Stromzufuhr (24V DC) im eingestellten Winkel offen. Bei Alarm oder Stromausfall löst die Feststellung aus.Brauche ich für den TS 5000 E eine separate Rauchschalterzentrale?Ja. Der TS 5000 E hat keine integrierte Rauchschalterzentrale — im Unterschied zum TS 5000 R. Sie brauchen eine externe RSZ (z.B. GEZE RSZ 7) und zugelassene Rauchmelder. Alternativ funktionieren Funkrauchmelder GC 172 mit Funkmodul GC 171.Welchen Türschließer brauche ich für barrierefreie Brandschutztüren?Der TS 5000 E erfüllt DIN 18040 bis 1400 mm Flügelbreite — das ist der höchste Wert in der TS 5000 Serie. Für noch komfortableres Öffnen empfiehlt sich der TS 5000 EFS mit Freilauffunktion: die Tür lässt sich dann nahezu widerstandsfrei öffnen.Welche EN-Klasse brauche ich für meine Tür?Die EN-Klasse richtet sich nach der Flügelbreite: EN 3 bis 950 mm, EN 4 bis 1100 mm, EN 5 bis 1250 mm, EN 6 bis 1400 mm. Der TS 5000 E deckt mit EN 2-6 alle gängigen Türbreiten ab.Was ist der Unterschied zwischen TS 5000 E und TS 5000 R?Beide haben eine elektrische Feststellung. Der TS 5000 E arbeitet mit 24V DC und braucht eine externe Rauchschalterzentrale + Rauchmelder. Der TS 5000 R hat alles in der R-Gleitschiene integriert (230V AC) — kompakter, aber nur Bandseite-Montage möglich.Wie oft muss eine Feststellanlage geprüft werden?Nach DIN 14677 alle 12 Monate durch eine befähigte Person. Geprüft werden: elektrische Auslösung, Schließvorgang, Schließkraft, Rauchmelder-Funktion und die korrekte Feststellposition. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Welcher TS 5000 für welchen Einsatz?Der TS 5000 E ergänzt den Standard um eine elektrische Feststellung. Wann lohnt sich der Aufpreis gegenüber dem Standard — und wann ist der TS 5000 R die bessere Wahl? ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

GEZE R-ISM-Gleitschiene BG TS 5000 — Feststellanlage Bandgegenseite für zweiflügelige TürenKurz & Knapp:Bandgegenseiten-Version der R-ISM-Gleitschiene mit integrierter FeststellanlageRauchschalterzentrale, Rauchmelder, Feststellung und Schließfolgeregelung in einer SchieneSchließer von der Öffnungsseite nicht sichtbar — unauffällige OptikIn Kombination mit 2x TS 5000 wird daraus die Feststellanlage TS 5000 L-R-ISM230 V AC, DIBt-zugelassenProduktbeschreibungDie GEZE R-ISM-Gleitschiene BG TS 5000 ist die Bandgegenseiten-Version der R-ISM-Gleitschiene. Sie vereint Rauchschalterzentrale, Rauchmelder, elektrische Feststellung und Schließfolgeregelung in einer durchgehenden Gleitschiene — montiert auf der Bandgegenseite für eine unauffällige Optik.In Kombination mit zwei TS 5000 Schließerkörpern (Typ L für Bandgegenseite) entsteht eine kompakte Feststellanlage für zweiflügelige Brandschutztüren. Die Schließerkörper sind von der Öffnungsseite nicht sichtbar.Bei Raucherkennung durch den integrierten Rauchmelder wird die Feststellung gelöst und beide Türflügel schließen in der korrekten Reihenfolge. Ein separates RSZ-Wandgehäuse ist nicht erforderlich. Die Spannungsversorgung erfolgt mit 230 V AC.Ihre VorteileBandgegenseiten-Montage — Schließer und Schiene von der Öffnungsseite nicht sichtbarAlles in einer Schiene — RSZ, Rauchmelder, Feststellung und SchließfolgeregelungKein separates RSZ-Gehäuse — Spart Platz und vereinfacht die InstallationDIBt-zugelassen — Bauaufsichtlich zugelassene FeststellanlageErweiterbar — Zusätzliche Rauchmelder und Funkkomponenten anschließbarTechnische DatenEigenschaftWertTypGleitschiene BG mit integrierter FeststellanlageSpannungsversorgung230 V ACRauchmelderIntegriertSchließfolgeregelungIntegriert (ISM)FeststellungElektrisch, integriertMontageBandgegenseiteFlügelanzahlZweiflügeligKompatible SchließerTS 5000 L (2 Stück)KompatibilitätTürschließer: 2x GEZE TS 5000 L (Bandgegenseite, separat bestellen)Zusätzliche Rauchmelder: GC 152 (Decke), GC 153 (Temperatur)Funkkomponenten: GC 171, GC 172, GC 175Taster: AS 500 HandauslösetasterMontageDie R-ISM-Gleitschiene BG wird auf der Bandgegenseite am Türrahmen montiert. Die beiden TS 5000 L Schließerkörper sitzen auf dem Sturz, die Gleitschiene an den Türblättern. Von der Öffnungsseite ist die gesamte Konstruktion nicht sichtbar.Der Netzanschluss erfolgt mit 230 V AC. Zusätzliche Rauchmelder werden über Kabel an die integrierte RSZ angeschlossen.Normen und ZulassungenNormBeschreibungEN 1154Türschließmittel mit kontrolliertem SchließablaufEN 1155Elektrisch gesteuerte FeststellvorrichtungenEN 1158Koordinierungseinrichtungen (Schließfolgeregelung)DIBtBauaufsichtliche Zulassung als Feststellanlage GEZE Gleitschienen im Vergleich — welche Schiene für welchen Einsatz? Die TS 5000 Familie bietet verschiedene Gleitschienen für unterschiedliche Funktionen. Die Standardgleitschiene reicht für die meisten Anwendungen, Spezialschienen erweitern den Funktionsumfang. ModellTypFunktionBesonderheit Gleitschiene TS 5000StandardGrundschieneFür TS 5000, TS 3000 V, Feststelleinheit nachrüstbarGleitschiene TS 3000Standard (TS 3000)GrundschieneNur für TS 3000 V (eigene Befestigung)ECline-GleitschieneEClineÖffnungsunterstützungBarrierefrei, abschaltbarT-Stop-GleitschieneT-StopÖffnungsbegrenzungIntegrierter AnschlagR-GleitschieneR (Feststellanlage)Rauchschalter + Feststellung230V, DIBt-ZulassungR-ISM-GleitschieneR-ISMSchließfolge + RauchschalterZweiflügelig, Bandseite EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren mit Feststellfunktion in Flurbereichen. Barrierefreier Durchgang für Bettentransporte.PflegeeinrichtungenFeststellanlagen an Brandschutztüren in Wohnbereichen. Bewohner mit eingeschränkter Mobilität passieren offene Türen ohne Kraftaufwand.Hotels und BürogebäudeBrandabschnittstüren in Fluren. Hohe Durchgangsfrequenz erfordert festgestellte Türen mit normgerechter Rauchdetektion.Schulen und öffentliche GebäudeFluchtwege und Brandabschnitte. Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Gleitstein klemmt in der Schiene — Gleitschiene auf Verformung und Verschmutzung prüfen.Ursache 2: Schließkraft am Türschließer zu niedrig eingestellt — EN-Stufe erhöhen.Ursache 3: Gleitschiene nicht korrekt montiert — Fluchtung zwischen Schließerachse und Gleitschiene prüfen.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen RSZ und Feststellmechanismus unterbrochen — Kabel prüfen.Ursache 2: Spannung am Feststellmechanismus zu niedrig — 24 V DC messen (18–28 V DC Sollbereich).Ursache 3: Integrierter Rauchmelder verschmutzt oder defekt — Prüfaerosol-Test durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellwinkel außerhalb des zulässigen Bereichs — Öffnungswinkel prüfen.Ursache 2: Elektromagnet der Feststellung defekt — Spannungsversorgung und Magnetfunktion prüfen.Problem: Geräusche beim SchließenUrsache 1: Gleitstein verschlissen — Gleitstein austauschen.Ursache 2: Endschlag am Türschließer nicht korrekt eingestellt — Endschlag-Ventil justieren.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich.Häufige FragenWas ist der Unterschied zwischen R-ISM-Gleitschiene und R-ISM-Gleitschiene BG?Die Standard R-ISM-Gleitschiene ist für Bandseiten-Montage, die BG-Version für die Bandgegenseite. Die BG-Version bietet eine unauffälligere Optik, da die Technik von der Öffnungsseite nicht sichtbar ist.Welche Schließer brauche ich für die R-ISM BG?Zwei GEZE TS 5000 L Schließerkörper (L steht für Bandgegenseite). Diese werden separat bestellt.Kann ich die R-ISM BG auch als TS 5000 L-ISM nachrüsten?Ja, wenn bereits ein TS 5000 L-ISM System mit mechanischer ISM-Gleitschiene BG montiert ist, kann die Schiene gegen die R-ISM BG getauscht werden. So wird aus dem mechanischen System eine Feststellanlage. Kaufberatung: R-ISM-Gleitschiene BG — Bandgegenseite Bandseite oder Bandgegenseite — wann brauche ich die BG-Variante?Die R-ISM BG ist für die Kopfmontage auf der Bandgegenseite konzipiert — der Türschließer sitzt auf dem Rahmen, die Gleitschiene auf dem Türblatt. Für die Türblattmontage (Bandseite) benötigen Sie die R-ISM-Gleitschiene in der Standardausführung. Wann wird die Bandgegenseite gewählt?Die Bandgegenseite wird gewählt, wenn der Türschließer von der Fluchtwegseite (Gangseite) aus nicht sichtbar sein soll, oder wenn die Türkonstruktion eine Türblattmontage nicht zulässt. Bei Brandschutztüren gibt die Türzulassung oft die Montageseite vor. Sind R-ISM und R-ISM BG austauschbar?Nein, die Gleitschienen für Bandseite und Bandgegenseite sind konstruktiv unterschiedlich und nicht gegeneinander austauschbar. Die Wahl muss vor der Bestellung feststehen. Prüfen Sie die Türzulassung und die Einbausituation vor Ort. Kann ich die R-ISM BG auch für einflügelige Türen verwenden?Die ISM-Funktion (Schließfolgeregelung) ist nur bei zweiflügeligen Türen relevant. Für einflügelige Brandschutztüren auf der Bandgegenseite empfehlen wir den TS 5000 R mit R-Gleitschiene ohne ISM. Welche Montageplatte brauche ich für die R-ISM BG?Für die R-ISM BG-Gleitschiene benötigen Sie die Montageplatte für R-Gleitschiene. Diese ist bei der Bandgegenseiten-Montage besonders wichtig, da der Türschließer auf dem Blendrahmen sitzt und ein sauberer Abstand zur Wand gewährleistet sein muss.

GEZE TS 5000 RFS – Freilauftürschließer mit RauchschalterzentraleFreilauf + integrierte RSZ: Tür ohne Widerstand öffnen, schließt nur im Alarmfall | EN 3-6, 24V DC | Art.-Nr. 155481M Kurz & KnappDer GEZE TS 5000 RFS ist ein Freilauftürschließer mit integrierter RauchschalterzentraleIm Normalbetrieb lässt sich die Tür nahezu ohne Widerstand öffnen und schließen (Freilauf)Erst im Brandfall schließt die Tür selbsttätigEN 3-6, 24V DC, mit KomfortrastfunktionBarrierefrei nach DIN 18040Unterbrechertaster in DE Pflicht! GEZE TS 5000 RFS – Barrierefreier Freilauftürschließer für BrandschutztürenDer GEZE TS 5000 RFS verbindet Brandschutz mit maximaler Barrierefreiheit. Im Normalbetrieb arbeitet der Türschließer im Freilaufmodus: Die Tür lässt sich nahezu ohne Widerstand in beide Richtungen begehen. Die Türschließerfunktion ist dabei deaktiviert – die Tür verhält sich, als wäre kein Schließer montiert.Die Freilauffunktion wird durch einmaliges Öffnen der Tür auf ca. 90° aktiviert. Die integrierte Komfortrastfunktion arretiert die Tür leicht am Ende des Freilaufbereichs, um ungewolltes Zulaufen zu verhindern.Im Brandfall erkennt das integrierte Raucherkennungsteil GC 151 den Rauch und löst die Schließfunktion aus – die Tür schließt selbsttätig und sicher. Gleiches geschieht bei Stromausfall (Sicherheitsprinzip: stromlos geschlossen).Wichtig: In Deutschland ist bei Freilauftürschließern ein Unterbrechertaster (z.B. GEZE AS 500, Art.-Nr. 116266) gesetzlich vorgeschrieben.Lieferumfang (Komplettverpackung):GEZE TS 5000 RFS Schließer EN 3-6Gleitschiene mit Freilauffunktion und KomfortrastfunktionIntegrierte Rauchschalterzentrale mit Alarmschwellennachführung, Verschmutzungsanzeige und Prüftaste Vorteile des GEZE TS 5000 RFSEchter Freilauf: Tür lässt sich im Normalbetrieb nahezu ohne Widerstand öffnen und schließen – kein spürbarer SchließerwiderstandMaximale Barrierefreiheit: Erfüllt DIN 18040 bis 1400 mm Flügelbreite – ideal für Krankenhäuser, Pflegeeinrichtungen, öffentliche GebäudeKomfortrastfunktion: Arretiert die Tür leicht am Ende des Freilaufbereichs, verhindert ungewolltes ZulaufenIntegrierte Rauchschalterzentrale: Mit Alarmschwellennachführung, Verschmutzungsanzeige und PrüftasteSicherheitsprinzip: Bei Rauchmelder-Alarm oder Stromausfall schließt die Tür selbsttätig24V DC Betrieb: Niederspannung, kompatibel mit gängigen NetzteilenOptische Schließkraftanzeige: EN-Größe direkt am Schließer ablesbar Technische DatenSchließkraftEN 3-6 (stufenlos von vorn einstellbar)Betriebsspannung24 V DCFreilaufbereich85°–160°Max. Flügelbreite1400 mmAbmessungen Schließkörper287 × 47 × 60 mmBauhöhe Gleitschiene30 mmFreilauffunktionElektrohydraulisch, aktivierbar durch Öffnung auf ca. 90°KomfortrastfunktionArretiert Tür am Ende des FreilaufbereichsRauchschalterzentraleIntegriert, mit Alarmschwellennachführung und VerschmutzungsanzeigeMontageTürblattmontage BandseiteEignungRechts und links angeschlagene Türen ohne UmstellungOberflächeSilberfarbig (weitere Farben erhältlich)BarrierefreiheitDIN 18040 bis 1400 mm FlügelbreiteUnterbrechertasterPflicht in DE (z.B. GEZE AS 500, Art.-Nr. 116266)NormenDIN EN 1154, DIN EN 1155, DIN 18040 MontageartenMontageartVarianteBeschreibungTürblattmontage BandseiteTS 5000 RFS (155481)Standardmontage: Schließer auf Türblatt, Gleitschiene am RahmenHinweis: Optionale Montageplatte für Bohrbild nach DIN EN 1154 Beiblatt 1 erhältlich (Art.-Nr. 059107). EN-Klassen und TürblattbreitenEN-KlasseMax. TürblattbreiteBarrierefreiheitEN 3950 mmDIN 18040EN 41100 mmDIN 18040EN 51250 mmDIN 18040EN 61400 mmDIN 18040Hinweis: Durch die Freilauffunktion ist Barrierefreiheit nach DIN 18040 bis zur vollen Flügelbreite von 1400 mm gegeben. Montagehinweise24V DC Spannungsversorgung zur Gleitschiene herstellen (separates Netzteil erforderlich)Unterbrechertaster (z.B. GEZE AS 500) montieren – in Deutschland gesetzliche Pflicht bei FreilauftürschließernFreilauffunktion aktiviert sich nach erstmaligem Öffnen der Tür auf ca. 90°Komfortrastfunktion arretiert Tür am Ende des Freilaufbereichs – Einstellung prüfenAlle hydraulischen Funktionen (Schließkraft, Schließgeschwindigkeit, Endschlag) von vorn einstellbarOptionale Montageplatte (059107) für Bohrbild nach DIN EN 1154 Beiblatt 1Für rechts und links angeschlagene Türen ohne Umstellung geeignetNach Montage: Funktionsprüfung durchführen (Freilauf, Rauchauslösung, Schließvorgang) Normen & ZulassungenDIN EN 1154 – Türschließer mit kontrolliertem SchließablaufDIN EN 1155 – Elektrisch gesteuerte Feststellvorrichtungen (Freilauf)DIN EN 14637 – Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenDIN 14677 – Instandhaltung von Feststellanlagen (jährliche Prüfung, Prüfbuch)DIN 18040 – Barrierefreiheit (bis 1400 mm Flügelbreite durch Freilauf)CE-Kennzeichnung Häufig gestellte FragenWas ist der Unterschied zwischen dem GEZE TS 5000 RFS und dem TS 5000 R?Der TS 5000 RFS hat eine Freilauffunktion: Die Tür lässt sich im Normalbetrieb ohne Widerstand öffnen. Der TS 5000 R hält die Tür lediglich in einer festen Position offen (Feststellung). Beim TS 5000 RFS ist die Schließerfunktion im Normalbetrieb deaktiviert.Warum ist ein Unterbrechertaster Pflicht?In Deutschland schreibt die Bauordnung bei Freilauftürschließern einen manuellen Unterbrechertaster vor. Damit kann die Schließfunktion jederzeit von Hand ausgelöst werden, z.B. bei Evakuierungen.Was passiert bei Stromausfall?Bei Stromausfall schließt die Tür selbsttätig (Sicherheitsprinzip: stromlos geschlossen). Der Brandschutz ist jederzeit gewährleistet.Kann der GEZE TS 5000 RFS an Brandschutztüren montiert werden?Ja. Der TS 5000 RFS ist nach DIN EN 1155 für die Montage an einflügeligen Feuer- und Rauchschutztüren zugelassen.Welches Netzteil wird benötigt?Ein 24V DC Netzteil (nicht im Lieferumfang). GEZE bietet passende Stromversorgungsteile an.In welchen Farben ist der GEZE TS 5000 RFS erhältlich?Silberfarbig (155481), Weiß (162086), Edelstahl ähnlich (162087) und nach RAL (155482).Warum beginnt der GEZE TS 5000 RFS erst ab EN 3?Die Freilauffunktion erfordert eine Mindestschließkraft von EN 3, um das zuverlässige Schließen im Brandfall sicherzustellen. EN 2 ist nicht möglich. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft erhöhen. Feststellanlage hält die Tür nicht mehr offen — Ursache?Rauchmelder prüfen (Tauschpflicht nach 8 Jahren). LED an der Zentrale kontrollieren — Dauerlicht grün = OK, Blinken = Störung. Stromversorgung und Verkabelung zum Haftmagneten checken. LED an der Zentrale blinkt rot — was bedeutet das?Störungsmeldung: Rauchmelder defekt, verschmutzt oder Tauschfrist überschritten. Alternativ Kabelbruch oder Kurzschluss in der Melderlinie. Melder einzeln abklemmen, um fehlerhafte Komponente zu identifizieren. Häufige Fragen zur Türschließer-AuswahlWas unterscheidet den TS 5000 RFS vom TS 5000 R?Der TS 5000 R hat eine elektrische Feststellung — die Tür wird in einer Position gehalten. Der TS 5000 RFS hat eine elektrische Freilauffunktion — die Tür lässt sich nahezu widerstandsfrei öffnen und schließt nur im Brandfall. Das ist komfortabler und besser für barrierefreie Zugänge geeignet.Welcher Türschließer für barrierefreie Brandschutztüren die offen stehen sollen?Der TS 5000 RFS ist die beste Wahl: Freilauffunktion für widerstandsfreies Öffnen, integrierter Rauchmelder und Rauchschalterzentrale, Komfort-Rastfunktion zum Offenhalten. Alles in einem Gerät, DIN 18040 konform bis 1400 mm.Was ist die Komfort-Rastfunktion?Die Komfort-Rastfunktion arretiert die Tür am Ende des Freilaufbereichs (ca. 90°) in der Offenstellung. Die Tür bleibt offen stehen bis sie manuell geschlossen wird oder der Brandmelder auslöst. Bei aktivem Freilauf reicht leichtes Anstoßen zum Öffnen.Welche EN-Klasse brauche ich?Der TS 5000 RFS deckt EN 3-6 ab (bis 1400 mm). Im Unterschied zum TS 5000 ECline (EN 3-5, bis 1250 mm) kann er auch größere Türen barrierefrei bedienen.Brauche ich zusätzliche Rauchmelder?Nicht zwingend — der integrierte Rauchmelder in der Gleitschiene reicht für die Türüberwachung. Zusätzliche externe Melder können für Früherkennung in angrenzenden Bereichen angeschlossen werden.Wie oft muss der TS 5000 RFS geprüft werden?Als Feststellanlage nach DIN 14677 alle 12 Monate. Geprüft werden: Rauchmelder, Freilauffunktion, Komfort-Rast, Schließvorgang und 24V-Stromversorgung. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Welcher TS 5000 für welchen Einsatz?Der TS 5000 RFS kombiniert Freilauffunktion mit integriertem Rauchmelder — die komfortabelste Lösung für barrierefreie Brandschutztüren. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

GEZE TS 5000 L-E — Gleitschienentürschließer Bandgegenseite mit elektrischer FeststellungFeststellanlage für einflügelige Feuer- und Rauchschutztüren, EN 2-6, 24V DC, Bandgegenseite (BGS), bis 1400 mm Flügelbreite — externe RSZ erforderlich Kurz & KnappDer GEZE TS 5000 L-E ist ein Gleitschienentürschließer für die Bandgegenseite mit elektrischer Feststellung in der E-GleitschieneEr hält Feuer- und Rauchschutztüren in einer gewählten Position offen und schließt sie im Brandfall selbstständigSchließkraft EN 2-6, stufenlos einstellbar, Türblattbreite bis 1400 mm, barrierefrei nach DIN 18040 über die volle BreiteWichtig: Kein integrierter Rauchschalter — externe RSZ (z.BGEZE RSZ 7) + Rauchmelder erforderlich. BeschreibungDer GEZE TS 5000 L-E kombiniert den bewährten TS 5000 L Gleitschienentürschließer für die Bandgegenseite mit einer elektrischen Feststellung in der E-Gleitschiene BG. Die Montage auf der Bandgegenseite bedeutet: Der Schließer sitzt auf dem Türblatt, die E-Gleitschiene am Türrahmen — jeweils auf der Seite gegenüber den Bändern. Von der Hauptöffnungsseite ist der Schließer nicht sichtbar.Die elektrische Feststellung hält die Tür ab einem Öffnungswinkel von 80° in der gewünschten Position. Im Alarmfall — ausgelöst durch eine extern angeschlossene Rauchschalterzentrale — wird die Spannungsversorgung unterbrochen und die Tür schließt selbstständig. Das Sicherheitsprinzip (fail-safe): Bei Stromausfall schließt die Tür immer.Wesentlicher Unterschied zum TS 5000 L-R: Der TS 5000 L-E hat keine integrierte Rauchschalterzentrale. Er benötigt eine externe RSZ (z.B. GEZE RSZ 7, Art.-Nr. 181025) sowie mindestens einen zugelassenen Rauchmelder (z.B. GC 152, Art.-Nr. 139850). Damit eignet er sich besonders für Situationen, in denen die RSZ bereits vorhanden ist oder zentral positioniert werden soll. VorteileBandgegenseite-Montage: Schließer nicht sichtbar von der Hauptöffnungsseite — optisch unauffällige LösungElektrische Feststellung ab 80°: Hält die Tür in der gewünschten Offenstellung, schließt im Alarmfall selbstständigFail-safe-Prinzip: Bei Stromausfall oder Alarmsignal schließt die Tür zuverlässigEN 2-6 stufenlos einstellbar: Breiter Einsatzbereich bis 1400 mm FlügelbreiteBarrierefrei nach DIN 18040: Bis 1400 mm Türblattbreite — volle Breite barrierefrei nutzbarZugelassen für Feuer- und Rauchschutztüren: EN 1154, EN 1155, DIN EN 14637Flexible RSZ-Positionierung: Externe Rauchschalterzentrale frei positionierbar — z.B. über der Tür, an der Wand oder zentralFunkkomponenten optional: GC 171 Funkmodul, GC 172 Funkrauchmelder, GC 175 Funkeingabemodul anschließbar Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Betriebsspannung24 V DCMax. Flügelbreite1400 mmBarrierefreiheitDIN 18040 bis 1400 mmFeststellbereichab 80°MontageartTürblattmontage Bandgegenseite (BGS)Schließkörper287 × 47 × 60 mmE-Gleitschiene BG498,5 × 40 × 30 mmIntegrierter RauchschalterNein — externe RSZ erforderlichÖffnungsdämpfungHydraulisch (einstellbar)TüranschlagRechts und links ohne UmstellungBrandschutzZugelassen für Feuer- und RauchschutztürenNormenEN 1154, EN 1155, DIN EN 14637 Montagearten & ArtikelnummernMontageartPositionArtikelnummerTürblattmontage (dieses Produkt)Bandgegenseite027351.120039Hinweis: Der TS 5000 L-E wird ausschließlich auf der Bandgegenseite montiert. Der Schließer sitzt auf dem Türblatt, die E-Gleitschiene BG am Türrahmen/Sturz. E-Gleitschiene BG — FarbvariantenFarbeArtikelnummerSilberfarbig120039Weiß120040Edelstahl ähnlich120071Nach RAL120072Zubehör E-Gleitschiene BGZubehörArtikelnummerMontageplatte E-Gleitschiene BG silberfarbig123289Montageplatte E-Gleitschiene BG nach RAL123290Sturzfutterwinkel E-Gleitschiene BG silberfarbig123322Sturzfutterwinkel E-Gleitschiene BG nach RAL123323 MontagehinweiseDer GEZE TS 5000 L-E wird auf der Bandgegenseite montiert:Schließer auf dem Türblatt: Den TS 5000 L Schließkörper mit beiliegender Bohrschablone auf der Bandgegenseite des Türblatts montieren.E-Gleitschiene BG am Rahmen/Sturz: Die E-Gleitschiene BG mit integrierter elektrischer Feststellung am Türrahmen oder Sturz befestigen. Abmessungen: 498,5 × 40 × 30 mm.Montageplatte (optional): Bei ungeeigneter Montagefläche die Montageplatte E-Gleitschiene BG verwenden (Art.-Nr. 123289/123290).Sturzfutterwinkel (optional): Bei Montage auf dem Sturzfutter den Sturzfutterwinkel verwenden (Art.-Nr. 123322/123323).Elektrischer Anschluss: 24V DC Spannungsversorgung über externe RSZ (z.B. RSZ 7). Kabelführung zur E-Gleitschiene herstellen.Lieferumfang: TS 5000 L Schließkörper + E-Gleitschiene BG, Montagematerial, Bohrschablone. Montageplatte und Sturzfutterwinkel nicht enthalten. Elektrische FeststellungDie elektrische Feststellung ist in die E-Gleitschiene BG integriert. Sie hält die Tür ab einem Öffnungswinkel von 80° in der gewünschten Position.Feststellbereich: ab 80° ÖffnungswinkelAuslösung: Über externe Rauchschalterzentrale (RSZ) — bei Rauchdetektion wird die 24V-Versorgung unterbrochenFail-safe: Bei Stromausfall oder Alarmsignal löst die Feststellung und die Tür schließt selbstständigManuelle Auslösung: Tür kann jederzeit manuell zugedrückt werden — Feststellung löst und Tür schließt kontrolliertUnterschied zur R-Variante: Der TS 5000 L-E hat keinen integrierten Rauchschalter. Die Auslösung erfolgt ausschließlich über eine extern angeschlossene RSZ. Für eine Komplettlösung mit integrierter RSZ siehe den GEZE TS 5000 L-R. Elektrischer AnschlussEigenschaftWertBetriebsspannung Feststellung24 V DC (von externer RSZ)RauchschalterzentraleExtern erforderlich (z.B. RSZ 7)RSZ 7 Netzspannung230 V, 50/60 HzRSZ 7 Ausgangsspannung24 V DCRSZ 7 Abmessungen346 × 30 × 55 mmDie RSZ 7 wird an 230V angeschlossen und versorgt die E-Gleitschiene mit 24V DC. Im Alarmfall unterbricht die RSZ die Spannung — die Feststellung löst und die Tür schließt. Bis zu 2 zusätzliche Rauchmelder an die RSZ anschließbar. Brandschutz & RauchschutzDer GEZE TS 5000 L-E ist zugelassen für den Einsatz an Feuer- und Rauchschutztüren. Als Feststellanlage nach DIN EN 14637 muss er mit einer zugelassenen Rauchschalterzentrale und Rauchmeldern betrieben werden.Zulassung: Feuer- und Rauchschutztüren (T30/T60/T90, RS)Normen: EN 1154 (Türschließer), EN 1155 (Feststellanlage), DIN EN 14637 (Feststellanlagen)Rauchmelder: Mindestens ein zugelassener Rauchmelder erforderlich (z.B. GC 152)Wartung: Jährliche Prüfung nach DIN 14677 vorgeschrieben — Funktionsprüfung der Feststellanlage, RSZ und Rauchmelder Kompatibles ZubehörKomponenteArtikelnummerFunktionRSZ 7 (Rauchschalterzentrale)181025 (silber)230V → 24V DC, integrierter Rauchschalter, 2 zusätzliche Melder anschließbarGC 152 (Rauchmelder)13985024V DC, 20 mA, EN 54-7, DIN EN 14637 — zusätzlicher DeckenmelderGC 171 (Funkmodul)—Funk-Anbindung für kabellose RauchmelderGC 172 (Funkrauchmelder)159656Kabelloser Rauchmelder über GC 171Montageplatte E-Gleitschiene BG123289 / 123290Montagehilfe bei ungünstiger SturzsituationSturzfutterwinkel E-Gleitschiene BG123322 / 123323Montage auf Sturzfutter Normen & ZulassungenEN 1154: Türschließmittel mit kontrolliertem SchließablaufEN 1155: Elektrisch gesteuerte Feststellvorrichtungen für DrehtürenDIN EN 14637: Feststellanlagen für Feuer-/Rauchschutztüren — Anforderungen und PrüfverfahrenDIN 18040: Barrierefreies Bauen — barrierefrei bis 1400 mm FlügelbreiteDIN 14677: Instandhaltung von Feststellanlagen — jährliche PrüfungCE-Kennzeichnung Die GEZE TS 5000 Familie im Überblick Der TS 5000 bildet die Basis einer umfangreichen Produktfamilie. Jede Variante erweitert den Funktionsumfang für spezifische Anforderungen — von Bandgegenseite über Barrierefreiheit bis zur Feststellanlage. ModellENMontage / FunktionBesonderheit TS 5000EN 2-6BandseiteBasis, optische SchließkraftanzeigeTS 5000 LEN 2-6BandgegenseiteNicht sichtbar von ÖffnungsseiteTS 5000 L + FeststellungEN 2-6BGS + mech. FeststellungInkl. FeststelleinheitTS 5000 L-EEN 2-6BGS + E-Feststellung24V DC, 80-130°TS 5000 L-REN 2-6BGS + FeststellanlageRauchschalter integriertTS 5000 L-EClineEN 3-5BGS + ÖffnungsunterstützungBarrierefrei bis 1250 mmTS 5000 R-ISM mit SchließfolgeregelungEN 2-6BS, zweiflügelig + RauchschalterFeststellanlage, Schließfolge Häufig gestellte FragenBraucht der GEZE TS 5000 L-E eine externe Rauchschalterzentrale?Ja. Der TS 5000 L-E hat keinen integrierten Rauchschalter. Für den Betrieb als Feststellanlage an Brandschutztüren ist eine externe RSZ (z.B. GEZE RSZ 7, Art.-Nr. 181025) mit mindestens einem zugelassenen Rauchmelder erforderlich.Was passiert bei Stromausfall?Bei Stromausfall löst die elektrische Feststellung sofort — die Tür schließt selbstständig. Das Fail-safe-Prinzip stellt sicher, dass Brandschutztüren im Notfall immer geschlossen werden.Was ist der Unterschied zwischen TS 5000 L-E und TS 5000 L-R?Der TS 5000 L-E hat nur die elektrische Feststellung — die Rauchschalterzentrale und Rauchmelder müssen extern angeschlossen werden. Der TS 5000 L-R ist eine Komplettlösung mit integrierter RSZ und Rauchmelder in der R-Gleitschiene. Der L-E bietet dafür mehr Flexibilität bei der RSZ-Positionierung.Warum Bandgegenseite (BGS)?Bei BGS-Montage sitzt der Schließer auf der Bandgegenseite — er ist von der Hauptöffnungsseite nicht sichtbar. Optisch unauffälliger als Bandseite-Montage. Allerdings ist der maximale Öffnungswinkel bei BGS-Montage bauartbedingt geringer als bei Bandseite-Montage.Kann ich Funkrauchmelder verwenden?Ja. Über das GEZE GC 171 Funkmodul können kabellose Rauchmelder (GC 172, Art.-Nr. 159656) angeschlossen werden. Das Funkmodul wird an die RSZ angebunden.Ist der TS 5000 L-E barrierefrei?Ja. Der TS 5000 L-E ist nach DIN 18040 bis zur vollen Türblattbreite von 1400 mm barrierefrei einsetzbar — das gilt für den gesamten EN-Bereich EN 2-6.Wie oft muss die Feststellanlage geprüft werden?Nach DIN 14677 ist eine jährliche Prüfung der gesamten Feststellanlage vorgeschrieben. Das umfasst den Türschließer, die E-Gleitschiene, die RSZ und alle angeschlossenen Rauchmelder. Kaufentscheidung: Feststellanlage BandgegenseiteWann TS 5000 L-E, wann TS 5000 L-R?Der TS 5000 L-E ist die richtige Wahl, wenn bereits eine Rauchschalterzentrale vorhanden ist oder die RSZ flexibel positioniert werden soll (z.B. zentral für mehrere Türen). Der TS 5000 L-R ist die Komplettlösung — RSZ und Rauchmelder sind in der R-Gleitschiene integriert. Weniger Verkabelung, aber die RSZ sitzt fest an der Tür.Reicht der TS 5000 L-E für Brandschutztüren?Ja — aber nur in Kombination mit einer zugelassenen RSZ und Rauchmeldern. Der TS 5000 L-E allein ist ein Türschließer mit Feststellfunktion. Erst die Kombination mit RSZ + Rauchmelder ergibt eine normkonforme Feststellanlage nach DIN EN 14637.Kann ich den TS 5000 L-E nachrüsten?Ja. Wenn bereits ein TS 5000 L auf der Bandgegenseite montiert ist, kann die Standard-Gleitschiene BG durch die E-Gleitschiene BG (Art.-Nr. 120039–120072) ersetzt werden. Der Schließkörper bleibt derselbe.Welche Wartungskosten entstehen?Die jährliche Prüfung nach DIN 14677 muss durch eine befähigte Person erfolgen. Zusätzlich zur Anlage müssen die externen Komponenten (RSZ, Rauchmelder) geprüft werden — beim L-R entfällt das teilweise, da die RSZ integriert ist.Kann ich mehrere Türen an eine RSZ anschließen?Die RSZ 7 kann bis zu 2 zusätzliche Rauchmelder aufnehmen. Für die Versorgung mehrerer Feststellvorrichtungen an verschiedenen Türen sind separate RSZ oder ein übergeordnetes Stromversorgungsteil erforderlich.Brauche ich eine Montageplatte?Nicht zwingend. Die E-Gleitschiene BG kann direkt am Türrahmen/Sturz befestigt werden. Bei ungünstigen Sturzsituationen oder Putzüberständen ist die Montageplatte (Art.-Nr. 123289/123290) empfehlenswert.
