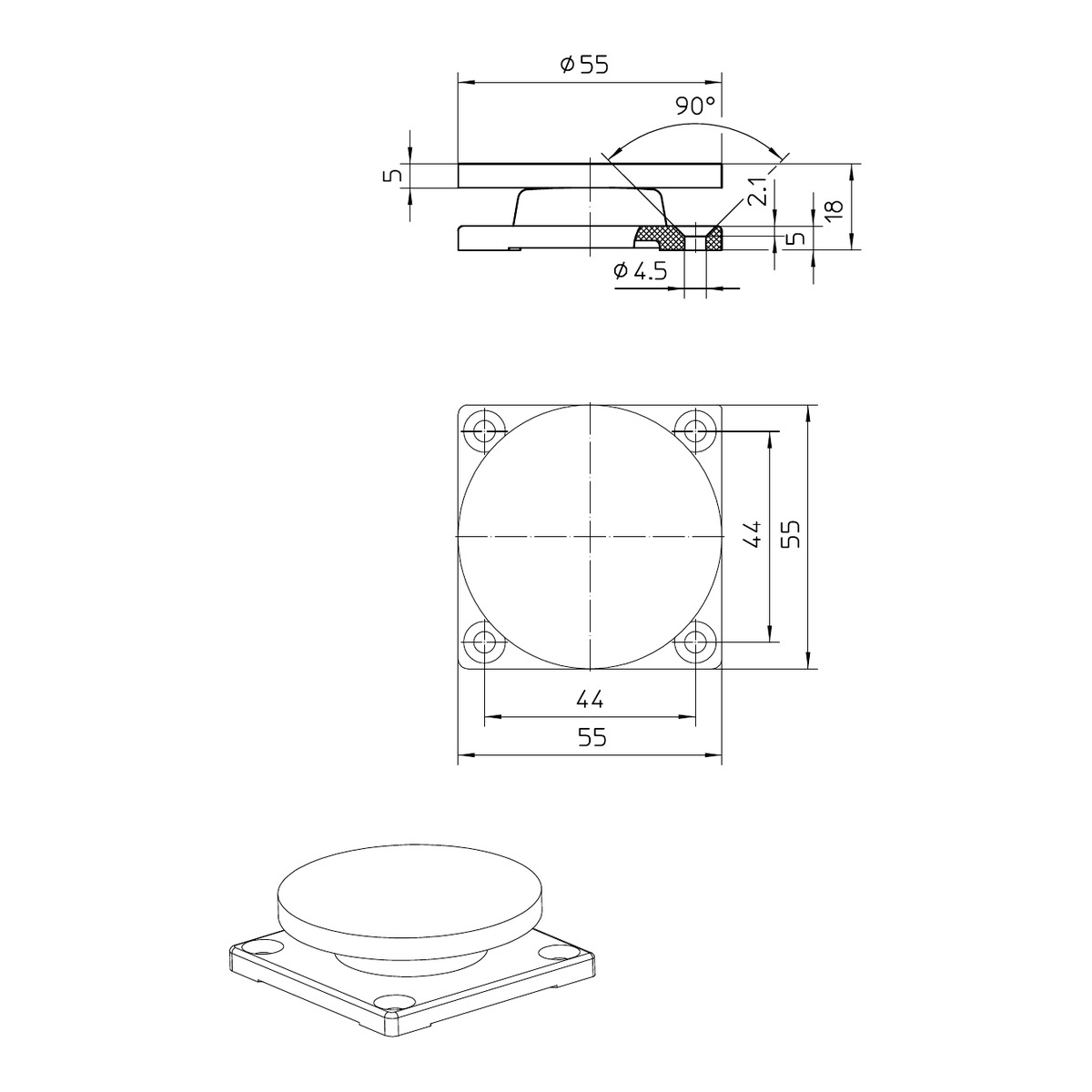

GEZE Haftgegenplatte Standardausführung

GEZE Haftmagnet Wandmontage mit GrundplatteElektromagnetische Türfeststellung für Feststellanlagen. 24V DC, 400 N Haltekraft, vormontierte Grundplatte für direkte Wandmontage.Kurz & Knapp:24 V DC, 400 N HaltekraftWandmontage mit GrundplatteKompatibel mit allen GEZE Feststellanlagen (FA GC 150)Passend zu GEZE RSZ 6 Rauchschalterzentrale und GEZE RSZ 7ProduktbeschreibungDer GEZE Haftmagnet mit Grundplatte ist für die Wandmontage konzipiert. Er hält Brandschutztüren im Normalbetrieb offen und gibt sie bei Rauchalarm automatisch frei. Die vormontierte Grundplatte vereinfacht die Montage erheblich.Die Haltekraft von 400 N gewährleistet ein sicheres Festhalten der Tür. Die Stromversorgung erfolgt über eine GEZE RSZ 6 Rauchschalterzentrale oder GEZE RSZ 7.Technische DatenEigenschaftWertBetriebsspannung24 V DCHaltekraft400 NMontageWandmontage mit GrundplatteIdent-Nr.115829KompatibilitätKompatibel mit allen GEZE Feststellanlagen FA GC 150. Benötigt GEZE GC 151 Raucherkennungsteil und Rauchschalterzentrale (GEZE RSZ 6 Rauchschalterzentrale oder GEZE RSZ 7).Passende Haftgegenplatten:GEZE Haftgegenplatte Standard GEZE Haftgegenplatte mit Federpuffer — für geräuscharmes Anlegen GEZE Haftgegenplatte mit Gelenk — für schräge MontagesituationenWeitere Haftmagnete:GEZE Haftmagnet Grundmodell GEZE Haftmagnet Bodenmontage GEZE Ganzmetall-Haftmagnet 185 mm GEZE Ganzmetall-Haftmagnet 335 mm Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). GEZE Haftmagnete im Vergleich ModellArt.-Nr.MontageAusladungBesonderheit Haftmagnet Wandmontage115829Wandmit GrundplatteUniversell, schnelle Montage Haftmagnet Grundmodell115830Wand / EinbauvariabelFlexible Konstruktion Haftmagnet Bodenmontage115951BodenAlugehäuseIntegrierter Drucktaster Ganzmetall-Haftmagnet 185 mm115952Wand185 mmStandrohr, kürzbar Ganzmetall-Haftmagnet 335 mm115953Wand335 mmStandrohr, kürzbar Türhaftmagnet 65 mm155573Wand65 mm SockelKompakt, geringer Wandabstand Alle Haftmagnete: 24V DC, 400 N Haltekraft. Benötigen eine Haftgegenplatte. Häufige FragenWelche Haftgegenplatte wird benötigt?Für Standardmontage die GEZE Haftgegenplatte Standard. Bei Schwingungen die GEZE Haftgegenplatte mit Federpuffer. Bei schräger Montage die GEZE Haftgegenplatte mit Gelenk.Was wird für eine komplette Feststellanlage benötigt?Haftmagnet + Haftgegenplatte + GEZE RSZ 6 oder GEZE RSZ 7 + GEZE GC 151 Raucherkennungsteil + GEZE Zulassungsschild. Die Prüfung dokumentieren Sie im GEZE Prüfbuch.Der Haftmagnet hält die Tür nicht — mögliche Ursachen?Prüfen Sie: 1) Stromversorgung 24 V DC vorhanden? 2) Haftgegenplatte plan aufliegend? 3) Oberflächen sauber und fettfrei? 4) Kabel korrekt angeklemmt (Polarität beachten)? Bei Resttragkraft unter 400 N kann auch ein verschlissener Anker die Ursache sein.Muss der Haftmagnet nach DIN 14677 regelmäßig geprüft werden?Ja. Feststellanlagen müssen mindestens einmal jährlich durch eine befähigte Person geprüft werden. Die Prüfung umfasst Funktion, Haltekraft und Auslösung. Ergebnisse im GEZE Prüfbuch dokumentieren. Zusätzlich monatliche Sichtprüfung durch den Betreiber empfohlen.Kann der Haftmagnet auch an Brandschutztüren T90 eingesetzt werden?Ja, sofern die gesamte Feststellanlage eine gültige allgemeine bauaufsichtliche Zulassung (abZ) besitzt. Der Haftmagnet selbst ist nur eine Komponente — entscheidend ist die zugelassene Kombination aus Rauchschalterzentrale, Rauchmelder, Haftmagnet und Türschließer.Wandmontage oder Bodenmontage — wann welche Variante?Wandmontage (dieses Modell) ist Standard bei ausreichend tragfähiger Wand neben der Tür. Bodenmontage wählen Sie, wenn keine Wand verfügbar ist (z. B. Doppelflügeltüren in breiten Fluren) oder wenn der Bodenbelag stabil genug ist. Ganzmetall-Varianten (185 mm / 335 mm) bei größerem Abstand zwischen Wand und Türblatt.Wie hoch ist der Stromverbrauch im Haltebetrieb?Im Haltebetrieb ca. 1,8 W (75 mA bei 24 V DC). Bei Stromunterbrechung löst der Magnet sofort aus und die Tür schließt selbsttätig — das ist das Sicherheitsprinzip (Ruhestromprinzip).Welche Zentrale brauche ich für diesen Haftmagneten?Der Haftmagnet wird an eine Feststellanlagen-Zentrale (z.B. Hekatron FSZ oder RSZ) angeschlossen. Die Zentrale überwacht den Rauchmelder und löst bei Alarm den Magneten aus. Kaufberatung: Welcher Haftmagnet für Ihre Feststellanlage? Wandmontage oder Bodenmontage — wann eignet sich welche Variante?Die Wandmontage mit Grundplatte ist die häufigste Lösung für Brandschutztüren im Innenbereich. Die vormontierte Grundplatte vereinfacht die Ausrichtung und spart Montagezeit. Bodenmontage mit dem Haftmagnet Bodenmontage empfiehlt sich bei Glaswänden, fehlenden Befestigungsmöglichkeiten an der Wand oder bei bodennaher Türfeststellung in Fluchtwegen. Worin unterscheidet sich der Haftmagnet mit Grundplatte vom Haftmagnet Grundmodell?Das Grundmodell ist flexibel einsetzbar — direkt an der Wand, in Mauerwerksaussparungen oder in eigene Konstruktionen einbaubar. Die Variante mit Grundplatte bietet dagegen eine sofort montierbare Lösung mit definiertem Wandabstand und vereinfachter Kabelführung. Für die meisten Standardsituationen an massiven Wänden ist die Grundplatten-Variante die zeitsparendere Wahl. Welche Gegenplatte brauche ich?Die Gegenplatte muss separat bestellt werden. Für gerade Türblätter eignet sich die Haftgegenplatte Standardausführung. Bei leichten Winkelabweichungen bis 6° gleicht die Haftgegenplatte mit Gelenk Toleranzen automatisch aus. Die Haftgegenplatte mit Federpuffer federt den Türanschlag ab und eignet sich besonders für schwere Türflügel oder häufig frequentierte Durchgänge. Reicht die Haltekraft von 400 N für meine Tür?400 N (ca. 40 kg) reichen für die meisten einflügeligen Brandschutztüren im Innenbereich. Bei Außentüren mit Windlast oder besonders schweren Türflügeln sind die Ganzmetall-Haftmagnet 185 mm oder Ganzmetall-Haftmagnet 335 mm mit bis zu 1000 N Haltekraft die bessere Wahl. Kann ich den Haftmagneten an eine bestehende Feststellanlage anschließen?Ja. Alle GEZE Haftmagnete arbeiten mit 24V DC und sind kompatibel mit der RSZ 6 Rauchschalterzentrale, der RSZ 7 sowie Rauchmeldern wie dem RM 1003 Rauchmelder oder GC 152 Rauchmelder. Die Verdrahtung erfolgt über das Ruhestromprinzip — bei Stromausfall oder Rauchauslösung wird die Tür automatisch freigegeben. Brauche ich einen separaten Taster zur manuellen Auslösung?Ein Unterbrechertaster ist bei FSA-Anlagen baurechtlich nicht vorgeschrieben, aber empfehlenswert — etwa an Pforten oder in Bereichen, wo Mitarbeiter die Tür manuell schließen wollen. Der Haftmagnet Bodenmontage hat einen Drucktaster bereits integriert. Für die Wandmontage-Varianten kann ein externer Flächentaster oder Flächentaster Edelstahl ergänzt werden.

GEZE RSZ 6 — Rauchschalterzentrale (Auslaufmodell) Kurz & Knapp: Produktion eingestellt seit August 2020 — Restbestände solange verfügbar Nachfolger: GEZE RSZ 7 mit Teleskopfunktion und Funk-Erweiterung Ersatzteile für Bestandsanlagen weiterhin lieferbar Austausch RSZ 6 → RSZ 7 ohne Neuabnahme (gleiche DIBt-Zulassung FA GC 150) 230 V AC Eingang, 24 V DC Ausgang für alle GEZE Feststellvorrichtungen Produktbeschreibung Die GEZE RSZ 6 war seit 2002 die Standard-Rauchschalterzentrale für GEZE Feststellanlagen FA GC 150. Sie wurde über der Türöffnung an der senkrechten Wand montiert und enthielt einen integrierten Rauchschalter (Sturzmelder GC 151) sowie ein Netzteil für die 24-V-DC-Versorgung der Feststellvorrichtung. Seit August 2020 wird die RSZ 6 nicht mehr produziert. Der Nachfolger GEZE RSZ 7 bietet identische Kernfunktionen plus drei wesentliche Verbesserungen: Teleskopfunktion — überbrückt ungünstige Sturzsituationen mit Überständen bis 30 mm Funk-Erweiterung — kabellose Anbindung von Rauchmeldern über Wireless KIT GC 170 Höherer Ausgangsstrom — 260 mA statt 200 mA für größere Feststellvorrichtungen Bestehende RSZ 6 Installationen bleiben zulassungskonform. Ersatzteile sind weiterhin über GEZE erhältlich. Bei einem Austausch empfiehlt sich der direkte Umstieg auf die RSZ 7. Technische Daten — RSZ 6 vs. RSZ 7 EigenschaftRSZ 6RSZ 7 (Nachfolger) Versorgungsspannung230 V AC230 V AC (50/60 Hz) Ausgangsspannung24 V DC24 V DC Max. Ausgangsstrom200 mA260 mA Ausgangsleistung—6,3 W Schutzart / SchutzklasseIP20 / IIIP20 / II Umgebungstemperatur−5 bis +50 °C−5 bis +50 °C Abmessungen (B × H)332 × 30 mm346 × 30 × 55 mm TeleskopfunktionNeinJa (bis 30 mm) AlarmschwellennachführungJaJa Zusätzliche RauchschalterJa2 Funk-Erweiterung (GC 171/172)NeinJa Aufliegende KabelführungNeinJa AbsicherungB10B10 NetzanschlussNYM-O 2×1,5 oder NYM-J 3×1,5NYM-O 2×1,5 oder NYM-J 3×1,5 Umrüstung auf RSZ 7 Die RSZ 7 ist der direkte Nachfolger und kann die RSZ 6 ohne Neuabnahme ersetzen — beide sind in der gleichen Allgemeinen Bauartgenehmigung (DIBt) für das System FA GC 150 aufgeführt. AspektWas zu beachten ist ZulassungGleiche DIBt-Zulassung FA GC 150 — keine Neuabnahme erforderlich BohrbildRSZ 7 ist 14 mm breiter (346 vs. 332 mm) — neue Befestigungslöcher nötig Rauchschalter GC 151Passt in beide — kann übernommen werden, sofern unter 8 Jahre alt VerkabelungIdentischer 230 V / 24 V Anschluss — Kabel können übernommen werden Zusatzmelder GC 152Funktioniert mit beiden — keine Änderung nötig Funk-NachrüstungNur mit RSZ 7 möglich — GC 171 + GC 172 RSZ 7 Farbvarianten: silberfarbig (181025), weiß RAL 9016 (184195), Edelstahl ähnlich (184196), nach RAL (185231) Ersatzteile für Bestandsanlagen Folgende Ersatzteile für die RSZ 6 sind bei uns im Shop erhältlich. Nur GEZE Originalteile verwenden — eigenmächtige Änderungen schließen die Haftung aus. ErsatzteilIdent-Nr.Hinweis Raucherkennungsteil GC 151103555Tausch alle 8 Jahre Pflicht (DIN 14677) Stromversorgungsteil RSZ 6085392 / 115818Bei Ausgangsspannung unter 18 V DC austauschen Weitere Ersatzteile (Gehäuse, Blenden, Stirnabdeckungen) sind über den GEZE Fachhandel erhältlich. Fehlersuche & Troubleshooting LED dauerhaft rotRauchalarm aktiv — Raum lüften, Rauchschalter setzt sich selbst zurück. Alternativ: Rauchschalter verschmutzt oder Lebensdauer überschritten (8 Jahre nach DIN 14677) — Raucherkennungsteil GC 151 austauschen. Keine LED, Anlage ohne FunktionNetzversorgung 230 V AC prüfen (Sicherung B10). Ausgangsspannung 24 V DC am Netzteil messen — bei Abweichung von 18–28 V DC Stromversorgungsteil (085392) tauschen. Bei Anlagen älter als 16 Jahre können austrocknende Kondensatoren die Spannung unter 18 V senken. Feststellvorrichtung löst nicht bei AlarmKabel zwischen RSZ und Feststellvorrichtung prüfen (Durchgangsprüfung). Ausgangsspannung 24 V DC am Ausgang messen. Angeschlossene Rauchmelder lösen nicht ausKabelverbindung und Klemmen prüfen. Abschlusswiderstand am letzten Melder kontrollieren. Funktionsprüfung mit Prüfaerosol durchführen. Störung nach MeldertauschAusgangsspannung vor dem Tausch messen. Bei Altanlagen (>16 Jahre) kann das Netzteil zu wenig Spannung liefern — bei <18 V DC auch Netzteil erneuern oder direkt auf RSZ 7 umrüsten. Wartung & Prüfung nach DIN 14677 PrüfungIntervallDurchführungUmfang FunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen VierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatlich — Umstellung dokumentieren Jährliche FachprüfungJährlichFachkraft nach DIN 14677-2Schließkraft, Geschwindigkeit, Feststellung, Kabel, Spannung, Melder Rauchschalter-Tausch8 JahreFachkraftHerstelldatum prüfen — Melder nach 8 Jahren austauschen Tipp bei fälligem Rauchschalter-Tausch: Wenn der GC 151 nach 8 Jahren gewechselt werden muss, lohnt sich oft der direkte Umstieg auf die RSZ 7 — die Zentrale ist ebenfalls über 20 Jahre alt und das Netzteil kann altersbedingt schwächeln. Häufige Fragen Wird die RSZ 6 noch hergestellt?Nein. Die Produktion wurde im August 2020 eingestellt. Der Nachfolger ist die GEZE RSZ 7. Kann ich eine defekte RSZ 6 durch eine RSZ 7 ersetzen?Ja. Beide sind in der gleichen DIBt-Zulassung (FA GC 150) aufgeführt. Ein Austausch erfordert keine Neuabnahme. Das Bohrbild ist 14 mm breiter — neue Befestigungslöcher müssen gebohrt werden. Gibt es noch Ersatzteile für die RSZ 6?Ja. Alle Ersatzteile — Raucherkennungsteil GC 151, Stromversorgungsteil, Gehäuse, Blenden — sind weiterhin lieferbar. Muss ich bei einer Reparatur auf RSZ 7 umrüsten?Nein. Solange GEZE Originalteile verwendet werden, darf die RSZ 6 weiter betrieben werden. Bei größeren Reparaturen (Netzteil + Rauchschalter) kann ein Komplettumstieg auf RSZ 7 wirtschaftlicher sein. Funktioniert mein GC 152 Deckenrauchmelder auch mit der RSZ 7?Ja. Der GC 152 ist mit beiden Zentralen kompatibel. Kaufberatung: RSZ 6 reparieren oder auf RSZ 7 umrüsten? Wann lohnt sich eine Reparatur der RSZ 6?Wenn nur der Rauchschalter GC 151 getauscht werden muss und das Netzteil noch einwandfreie 24 V DC liefert. Wann lohnt sich der Umstieg auf die RSZ 7?Wenn das Netzteil schwächelt (Ausgangsspannung unter 18 V DC), die Anlage älter als 16 Jahre ist, oder Sie eine Funk-Erweiterung mit dem Wireless KIT GC 170 nachrüsten möchten. Die RSZ 7 bietet zudem die Teleskopfunktion für ungünstige Einbausituationen. Kann ich die RSZ 6 durch eine Hekatron-Zentrale ersetzen?Nein. Die DIBt-Zulassung gilt nur für die in der FA GC 150 aufgeführten Komponenten. Ein Austausch gegen ein Fremdprodukt erfordert eine komplett neue Zulassung und Abnahme. Welche Farbvarianten hatte die RSZ 6?Silberfarbig (099851), weiß RAL 9016 (099858), nach RAL (099859) und nirofarbig (099856). Alle Varianten sind eingestellt — Gehäuseersatzteile in silber und Edelstahl ähnlich sind noch verfügbar.

GEZE UnterbrechertasterHandauslösetaster (AS 500) zur manuellen Auslösung von Feststellanlagen. Mit integriertem Abschlusswiderstand zur Leitungsüberwachung.Kurz & Knapp:Handauslösetaster für GEZE FeststellanlagenIntegrierter Abschlusswiderstand zur LeitungsüberwachungIn Deutschland Pflicht bei Freilauftürschließern (EFS/RFS)Abmessungen: 80 x 80 x 9 mm, alpinweiß/rotProduktbeschreibungDer GEZE Unterbrechertaster AS 500 dient zur manuellen Auslösung von Feststellvorrichtungen. Bei Betätigung wird die Stromversorgung zum Haftmagnet unterbrochen und die Tür schließt selbsttätig.Der integrierte Abschlusswiderstand ermöglicht die Leitungsüberwachung — Drahtbruch oder Kurzschluss werden von der Rauchschalterzentrale erkannt.In Deutschland ist ein Unterbrechertaster bei Freilauftürschließern (EFS/RFS) vorgeschrieben.Technische DatenEigenschaftWertTypUnterbrechertaster AS 500Betriebsspannung24 V DCAbschlusswiderstandintegriertLeitungsüberwachungjaAbmessungen80 x 80 x 9 mmFarbealpinweiß/rotIdent-Nr.116266KompatibilitätFür alle GEZE Feststellvorrichtungen mit GEZE RSZ 6 Rauchschalterzentrale oder GEZE RSZ 7.Typische Systemkomponenten:GEZE GC 151 RaucherkennungsteilHaftmagnete: GEZE Haftmagnet Wandmontage, GEZE Haftmagnet Grundmodell, GEZE Haftmagnet Bodenmontage, GEZE Ganzmetall-Haftmagnet 185 mm, GEZE Ganzmetall-Haftmagnet 335 mmGEZE Zulassungsschild — Pflicht-Kennzeichnung Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Häufige FragenIst ein Unterbrechertaster Pflicht?In Deutschland bei Freilauftürschließern (EFS/RFS) vorgeschrieben. Bei Haftmagnet-Anlagen empfohlen.Was bewirkt der Abschlusswiderstand?Leitungsüberwachung: Die Rauchschalterzentrale erkennt Drahtbruch oder Kurzschluss in der Tasterleitung.KaufentscheidungAufputz- oder Unterputztaster — was ist besser?Aufputztaster lassen sich ohne Stemmarbeiten direkt auf die Wand montieren und eignen sich ideal für Nachrüstungen. Unterputztaster sind optisch dezenter und werden bündig in die Wand eingelassen — sie erfordern jedoch eine Unterputzdose. Für Bestandsgebäude empfiehlt sich meist die Aufputzvariante.Welchen Taster brauche ich für barrierefreien Zugang?Für barrierefreie Zugänge nach DIN 18040 eignen sich großflächige Flächentaster, die auch mit dem Ellbogen oder Rollstuhl bedienbar sind. Der GEZE Flächentaster Edelstahl bietet eine große Betätigungsfläche und erfüllt die Anforderungen an barrierefreie Bedienelemente.Kann ich den Taster mit meiner Feststellanlage kombinieren?Ja, GEZE Taster können in Feststellanlagen integriert werden — beispielsweise als Auslösetaster zum manuellen Schließen der Tür. Der Unterbrechertaster dient speziell dazu, die Feststellung zu unterbrechen und die Tür kontrolliert zu schließen.

GEZE TS 5000 R – Feststellanlage mit integriertem RauchmelderKompakteste Feststellanlage: Rauchmelder + RSZ in der R-Gleitschiene | EN 2-6, 230V AC | Art.-Nr. 116300.027333M Kurz & KnappDer GEZE TS 5000 R ist die kompakteste Feststellanlage der TS 5000 SerieRauchmelder und Rauchschalterzentrale (RSZ) sind direkt in die R-Gleitschiene integriert – ein separates RSZ-Gehäuse entfällt. 230V AC Netzanschluss, elektromechanische Feststellung stufenlos von 80° bis 130°, EN 2-6Für Feuer- und Rauchschutztüren zugelassen GEZE TS 5000 R – Feststellanlage ohne separates RSZ-GehäuseDer GEZE TS 5000 R kombiniert den bewährten Gleitschientürschließer TS 5000 mit einer R-Gleitschiene, in der Rauchmelder und Rauchschalterzentrale vollständig integriert sind. Das Ergebnis ist die kompakteste Feststellanlage für einflügelige Feuer- und Rauchschutztüren bis 1400 mm Flügelbreite.Im Normalbetrieb hält die elektromechanische Feststellung die Tür im eingestellten Winkel (80°–130°) offen. Bei Raucherkennung löst die integrierte Rauchschalterzentrale die Feststellung aus – die Tür schließt selbsttätig. Die Feststellposition ist überfahrbar.Der 230V AC Netzanschluss vereinfacht die Elektroinstallation. Ein separates Netzteil oder eine 24V-Versorgung ist nicht erforderlich. Die Schließkraft ist stufenlos von EN 2 bis EN 6 einstellbar, alle Funktionen sind von vorn zugänglich.Lieferumfang:Türschließer GEZE TS 5000 komplettR-Gleitschiene mit integriertem Rauchmelder und elektromechanischer FeststellungMontageplatte für Türschließer Vorteile der GEZE TS 5000 R FeststellanlageKompakteste Feststellanlage: Rauchmelder und Rauchschalterzentrale vollständig in der R-Gleitschiene integriert – kein separates RSZ-Gehäuse, kein zusätzlicher Platzbedarf230V AC Netzanschluss: Direkter Anschluss an Netzspannung, kein separates Netzteil oder 24V-Versorgung erforderlichStufenlose Feststellung 80°–130°: Elektromechanische Feststellung auf exakten Punkt einstellbar, Feststellposition überfahrbarZusätzliche Rauchmelder anschließbar: Externe Rauchmelder (z.B. GC 152 Deckenmelder) nachrüstbarUniversell einsetzbar: Für rechts und links angeschlagene Türen ohne Umstellung verwendbarOptische Schließkraftanzeige: EN-Größe direkt am Schließer ablesbarRegulierbare Öffnungsdämpfung: Hydraulisch einstellbar, bremst stark aufgeworfene Türen ab Technische DatenSchließkraftEN 2-6 (stufenlos von vorn einstellbar)Betriebsspannung230 V ACFeststellbereich80°–130° (stufenlos, überfahrbar)Max. Öffnungswinkel180°Max. Flügelbreite1400 mmAbmessungen Schließkörper287 × 47 × 60 mmBauhöhe Gleitschiene30 mmEndschlagÜber Ventil (hydraulisch)ÖffnungsdämpfungHydraulisch einstellbar (regulierbar)MontageTürblattmontage Bandseite, mit MontageplatteEignungRechts und links angeschlagene Türen ohne UmstellungRauchmelderIn R-Gleitschiene integriert (mit Alarmschwellennachführung)RauchschalterzentraleIn R-Gleitschiene integriertOberflächeSilberfarbig (weitere Farben erhältlich)NormenDIN EN 1154, DIN EN 1155, DIN EN 14637 MontageartenMontageartBeschreibungZubehörTürblattmontage BandseiteStandardmontage: Schließer auf dem Türblatt, R-Gleitschiene am Rahmen. Mit Montageplatte (im Lieferumfang).Montageplatte (049185/068627)Hinweis: Bei Brandschutztüren ist die Verwendung der Montageplatte vorgeschrieben. EN-Klassen und TürblattbreitenEN-KlasseMax. TürblattbreiteBarrierefreiheitEN 2850 mm–EN 3950 mm–EN 41100 mmDIN 18040 (max. 1100 mm)EN 51250 mm–EN 61400 mm– MontagehinweiseStandardmontage: Türschließer auf dem Türblatt (Bandseite), R-Gleitschiene am TürrahmenMontageplatte bei Brandschutztüren vorgeschrieben (im Lieferumfang enthalten)R-Gleitschiene enthält integrierten Rauchmelder und Rauchschalterzentrale – kein separates Gehäuse an der Wand230V AC Netzanschluss an die R-Gleitschiene erforderlichSturzfutterwinkel (123324) bei fehlendem oder schmalem Sturz verwendenFeststellwinkel nach Montage stufenlos zwischen 80° und 130° einstellenAlle hydraulischen Funktionen (Schließkraft, Geschwindigkeit, Endschlag, Öffnungsdämpfung) von vorn einstellbarFür rechts und links angeschlagene Türen ohne Umstellung geeignet Normen & ZulassungenDIN EN 1154 – Türschließer mit kontrolliertem SchließablaufDIN EN 1155 – Elektrisch gesteuerte FeststellvorrichtungenDIN EN 14637 – Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenDIN 14677 – Instandhaltung von Feststellanlagen (jährliche Prüfung, Prüfbuch)CE-Kennzeichnung Häufig gestellte FragenWas unterscheidet den GEZE TS 5000 R von der E-Variante?Beim TS 5000 R sind Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert. Die E-Variante benötigt eine separate RSZ (z.B. RSZ 7) und einen separaten Rauchmelder. Der TS 5000 R arbeitet mit 230V AC, die E-Variante mit 24V DC.Kann die Feststellung des GEZE TS 5000 R überfahren werden?Ja. Die Feststellposition ist überfahrbar. Die Tür kann über den eingestellten Feststellwinkel hinaus geöffnet werden und kehrt in die Feststellposition zurück.Braucht der GEZE TS 5000 R ein separates RSZ-Gehäuse an der Wand?Nein. Das ist der entscheidende Vorteil: Die gesamte Rauchschalterzentrale ist in der R-Gleitschiene integriert. Kein zusätzliches Gehäuse, kein zusätzlicher Platzbedarf.Welche Wartung ist nach DIN 14677 vorgeschrieben?Monatliche Funktionsprüfung durch den Betreiber (Feststellanlage auslösen, Schließvorgang prüfen). Jährliche Fachprüfung durch autorisiertes Personal. Prüfbuch führen.Ist der GEZE TS 5000 R barrierefrei nach DIN 18040?Barrierefreiheit nach DIN 18040 ist mit dem TS 5000 bis zu einer Flügelbreite von 1100 mm möglich (EN 4). Die Feststellfunktion unterstützt die Barrierefreiheit, da die Tür im Normalbetrieb offen gehalten wird.In welchen Farben ist der GEZE TS 5000 R erhältlich?Silberfarbig (116300), Weiß RAL 9016 (116302), Edelstahl ähnlich (116303) und nach RAL (116304).Welche Montageplatte wird für den GEZE TS 5000 R benötigt?Die Montageplatte für den Türschließer (049185 silberfarbig / 068627 weiß) ist im Lieferumfang enthalten. Für die R-Gleitschiene bei Kopfmontage: Montageplatte 123296. Häufige Fragen zur Türschließer-AuswahlWarum den TS 5000 R statt TS 5000 E wählen?Der TS 5000 R hat Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert — kein separates RSZ-Gehäuse, keine externen Rauchmelder an Wand oder Decke nötig. Das spart Installationsaufwand und Platz. Betrieb mit 230V AC (Netzstecker), der TS 5000 E braucht 24V DC und externe Komponenten.Welcher Türschließer für Brandschutztüren die offen stehen sollen?Der TS 5000 R ist die kompakteste Lösung: Feststellanlage komplett in der Gleitschiene. Für noch höheren Komfort (Tür widerstandsfrei öffnen) den TS 5000 RFS mit Freilauffunktion wählen. Beide schließen im Brandfall selbstständig.Reicht der integrierte Rauchmelder oder brauche ich zusätzliche?Der integrierte Rauchmelder in der R-Gleitschiene reicht für die Türüberwachung. Zusätzliche externe Rauchmelder können angeschlossen werden, wenn der Rauch vor Erreichen der Tür erkannt werden soll — z.B. in langen Fluren.Welche EN-Klasse brauche ich für meine Tür?Der TS 5000 R deckt EN 2-6 ab (bis 1400 mm Flügelbreite). Die integrierte Feststellanlage beeinflusst die EN-Klasse nicht — identisches Leistungsspektrum wie der Standard-TS 5000.Wie wird der TS 5000 R mit Strom versorgt?230V AC Netzanschluss — einfach in die nächste Steckdose. Im Unterschied zum TS 5000 E (24V DC), der ein separates Netzteil oder eine RSZ mit Netzteil braucht.Wie oft muss die Feststellanlage TS 5000 R geprüft werden?Nach DIN 14677 alle 12 Monate durch eine befähigte Person. Geprüft werden: Rauchmelder-Auslösung, Schließvorgang, Feststellposition, Schließkraft und der 230V-Anschluss. Welcher TS 5000 für welchen Einsatz?Der TS 5000 R ist die kompakteste Feststellanlage: Rauchmelder und RSZ direkt in der Gleitschiene. Wie unterscheidet er sich von TS 5000 E und RFS? ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC) Ersatzteile für GEZE TS 5000 R Artikelnr.BezeichnungVerwendung 115782MGEZE E-FeststellungErsatz-Feststelleinheit für R-Gleitschiene 115005GEZE Gleitstein für R-GleitschieneVerschleißteil in der R-Gleitschiene 103555Raucherkennungsteil GEZE GC 151Ersatz-Rauchsensor für R-Gleitschiene 85392MGEZE Stromversorgungsteil RSZ 6Netzteil für Rauchschalterzentrale Passendes Zubehör Artikelnr.BezeichnungVerwendung 116300MGEZE R-GleitschieneKomplette Ersatz-Gleitschiene mit Rauchmelder + RSZ 123296GEZE Montageplatte für R-GleitschieneMontageplatte für Gleitschiene am Rahmen 049185MMontageplatte für GEZE TS 5000Montageplatte für Schließerkörper am Türblatt 139850GEZE GC 152 DeckenrauchmelderZusätzlicher externer Rauchmelder 163051GEZE Funkmodul GC 171Funk-Erweiterung für kabellose Rauchmelder 159656GEZE Funkrauchmelder GC 172Kabelloser externer Rauchmelder

GEZE Ganzmetall-Haftmagnet mit Unterbrecherdrucktaster — 185 mmGanzmetall-Haftmagnet mit 185 mm Ausladung. Standrohr kürzbar und 90° abwinkelbar. 24V DC, 400 N Haltekraft.Kurz & Knapp:24 V DC, 400 N HaltekraftAusladung 185 mm — Standrohr kürzbar und 90° abwinkelbarIntegrierter UnterbrecherdrucktasterGanzmetallausführungProduktbeschreibungDer GEZE Ganzmetall-Haftmagnet mit 185 mm Ausladung überbrückt den Abstand zwischen Wand und Türblatt. Das Standrohr lässt sich kürzen und in 90° abwinkeln — etwa bei tiefen Türlaibungen oder versetzten Türblättern.Der integrierte Unterbrecherdrucktaster ermöglicht die manuelle Auslösung direkt am Gerät.Technische DatenEigenschaftWertBetriebsspannung24 V DCHaltekraft400 NAusladung185 mm (kürzbar)MaterialGanzmetallStandrohr90° abwinkelbarUnterbrecherdrucktasterintegriertIdent-Nr.115952KompatibilitätFür alle GEZE Feststellanlagen FA GC 150 mit GEZE RSZ 6 Rauchschalterzentrale oder GEZE RSZ 7 und GEZE GC 151 Raucherkennungsteil.Passende Haftgegenplatten:GEZE Haftgegenplatte Standard GEZE Haftgegenplatte mit Federpuffer — für geräuscharmes Anlegen GEZE Haftgegenplatte mit Gelenk — für schräge MontagesituationenGrößere Ausladung? GEZE Ganzmetall-Haftmagnet 335 mm mit 335 mm Standrohr. GEZE Haftmagnete im Vergleich ModellArt.-Nr.MontageAusladungBesonderheit Haftmagnet Wandmontage115829Wandmit GrundplatteUniversell, schnelle Montage Haftmagnet Grundmodell115830Wand / EinbauvariabelFlexible Konstruktion Haftmagnet Bodenmontage115951BodenAlugehäuseIntegrierter Drucktaster Ganzmetall-Haftmagnet 185 mm115952Wand185 mmStandrohr, kürzbar Ganzmetall-Haftmagnet 335 mm115953Wand335 mmStandrohr, kürzbar Türhaftmagnet 65 mm155573Wand65 mm SockelKompakt, geringer Wandabstand Alle Haftmagnete: 24V DC, 400 N Haltekraft. Benötigen eine Haftgegenplatte. Häufige FragenKann das Standrohr gekürzt werden?Ja, das Standrohr kann auf die benötigte Länge gekürzt werden. Die Mindesthöhe richtet sich nach der Position der Haftgegenplatte am Türblatt. Nach dem Kürzen die Schnittkante entgraten.Unterschied zur 335 mm Variante?Die 185 mm Ausladung reicht für Standard-Einbausituationen mit geringem Abstand zwischen Befestigungspunkt und Türblatt. Die 335 mm Variante ist für tiefe Türlaibungen, breite Zargen oder große Abstände zur Wand vorgesehen.Wann ist ein Ganzmetall-Haftmagnet nötig statt der Standard-Wandmontage?Wenn der Abstand zwischen Wand und Türblatt zu groß für die Standard-Wandmontage ist. Ganzmetall-Haftmagnete überbrücken größere Distanzen durch ihr Standrohr und werden am Boden oder an der Wand befestigt.Wie wird der Ganzmetall-Haftmagnet befestigt?Das Standrohr wird mit der mitgelieferten Bodenplatte verschraubt. Alternativ kann die Befestigung auch an einer Wand oder einem Pfosten erfolgen. Wichtig: Der Befestigungspunkt muss die Haltekraft von 400 N plus Sicherheitszuschlag aufnehmen können.Kann die Ausladung stufenlos eingestellt werden?Nein, die Ausladung ist konstruktiv durch das Standrohr vorgegeben (185 mm). Eine Feineinstellung erfolgt über die Position der Haftgegenplatte am Türblatt. Das Standrohr selbst kann nur gekürzt, nicht verlängert werden.Funktioniert der Ganzmetall-Haftmagnet auch an zweiflügeligen Türen?Ja. Bei Doppelflügeltüren wird der Haftmagnet typischerweise am Standflügel oder mittig am Boden positioniert. Für den zweiten Flügel wird ein separater Haftmagnet benötigt. Die Ansteuerung erfolgt über die RSZ 6 oder RSZ 7.Benötige ich den Taster für meine Feststellanlage?Ein Handtaster ist bei Feststellanlagen nach DIN 14677 vorgeschrieben, um die Anlage manuell auslösen zu können. Kaufberatung: Ganzmetall-Haftmagnet — 185 mm oder 335 mm Ausladung? Wann reicht 185 mm Ausladung, wann brauche ich 335 mm?185 mm Ausladung ist der Standard für die meisten Brandschutztüren, bei denen der Haftmagnet direkt neben dem Türblatt an der Wand sitzt. Der Ganzmetall-Haftmagnet 335 mm mit 335 mm wird benötigt, wenn der Magnet weiter von der Tür entfernt montiert werden muss — etwa bei tiefen Laibungen, vorspringenden Wänden oder ungünstiger Wandgeometrie. 1000 N Haltekraft — wann ist das nötig?Die Ganzmetall-Haftmagnete mit 1000 N sind ausgelegt für schwere Stahltüren, großflächige Türblätter und Außentüren mit Windlast. Für Standard-Innentüren bis ca. 120 kg genügen die 400-N-Modelle wie der Haftmagnet mit Grundplatte oder Haftmagnet Bodenmontage. Was unterscheidet das Ganzmetallgehäuse von den Standard-Haftmagneten?Das robuste Metallgehäuse schützt den Elektromagneten in beanspruchten Umgebungen: Fluchttreppenhäuser, Industriebereiche, Tiefgaragen. Die Standard-Haftmagnete (Haftmagnet mit Grundplatte, Haftmagnet Grundmodell) eignen sich für geschützte Innenbereiche. Der integrierte Unterbrecherdrucktaster spart zudem einen separaten Unterbrechertaster. Welche Gegenplatte passt zum Ganzmetall-Haftmagneten?Die Haftgegenplatte Standardausführung für gerade Türblätter, die Haftgegenplatte mit Gelenk bei Winkelabweichungen bis 6° oder die Haftgegenplatte mit Federpuffer zur Stoßdämpfung bei schweren Türflügeln. Bei 1000 N Haltekraft empfehlen wir die Gelenk-Variante, um Verspannungen auszugleichen. Ist der Ganzmetall-Haftmagnet auch für Außentüren zugelassen?Der Haftmagnet selbst ist für Innenmontage konzipiert. An Außentüren kann er auf der geschützten Innenseite montiert werden. Die Feststellanlage muss insgesamt DIBt-zugelassen sein — bestehend aus Haftmagnet, Rauchmelder (RM 1003 Rauchmelder oder GC 152 Rauchmelder) und Zentrale (RSZ 6 Rauchschalterzentrale oder RSZ 7).

GEZE RSZ 7 — Rauchschalterzentrale mit TeleskopfunktionKurz & Knapp:Ausfahrbare Rauchschalterzentrale mit Teleskopfunktion für ungünstige SturzsituationenÜberbrückt Überstände bis 30 mm — geeignet bei Sturz oder Verkleidungen über der Tür230 V AC Eingang, 24 V DC / 6,3 W Ausgang für FeststellvorrichtungenIntegrierter Rauchmelder mit AlarmschwellennachführungBis 2 zusätzliche Rauchmelder (GC 152) anschließbarProduktbeschreibungDie GEZE RSZ 7 ist eine ausfahrbare Rauchschalterzentrale für GEZE Feststellanlagen FA GC 150. Ihr wesentliches Merkmal ist die Teleskopfunktion: Das Gehäuse kann bei Überständen bis 30 mm — etwa durch Sturz, Verkleidungen oder Kabelkanäle über der Tür — ausgefahren werden, um den Rauchmelder geeignet zu positionieren.Die RSZ 7 enthält einen integrierten Rauchmelder mit automatischer Alarmschwellennachführung und versorgt die angeschlossene Feststellvorrichtung mit 24 V DC bei bis zu 6,3 W Ausgangsleistung. Bei Raucherkennung wird die Spannungsversorgung unterbrochen und die Tür schließt selbstständig.Bis zu 2 zusätzliche Rauchmelder (GC 152 oder Temperaturmelder GC 153) können angeschlossen werden. Über das optionale Funkmodul GC 171 lassen sich kabellos bis zu 6 Funkteilnehmer anbinden — geeignet für Nachrüstung und Denkmalschutz.Die RSZ 7 ist der Nachfolger der RSZ 6 und in 4 Farbvarianten erhältlich: silberfarbig, weiß RAL 9016, Edelstahl ähnlich und nach RAL.Technische DatenEigenschaftWertTypRauchschalterzentrale (ausfahrbar)Versorgungsspannung230 V AC (50/60 Hz)Ausgangsspannung24 V DCAusgangsleistung6,3 WStromaufnahme0,08 ASchutzartIP20SchutzklasseIIAbmessungen346 x 30 x 55 mmUmgebungstemperatur-5 bis +50 °CTeleskopfunktionJa (Überstände bis 30 mm)AlarmschwellennachführungJa, integriertMax. zusätzliche Rauchmelder2Systemkomponenten und KompatibilitätDie GEZE RSZ 7 steuert alle GEZE Feststellvorrichtungen:Feststellvorrichtungen: E-Gleitschiene, E-Gestänge (TS 4000 E, TS 4000 EFS), E-ISM-Gleitschiene, HaftmagneteTürschließer: TS 5000 E, TS 5000 E-ISM, TS 4000 E, TS 4000 EFSRauchmelder: GC 152 (Decke), GC 153 (Temperatur)Funkkomponenten: GC 171 (Funkmodul), GC 172 (Funkrauchmelder), GC 175 (Funkeingabe)Taster: AS 500 (Handauslöse)MontageDie RSZ 7 wird über der Türöffnung an der senkrechten Wand montiert. Bei Überständen oder ungünstigen Platzverhältnissen kann das Gehäuse über die Teleskopfunktion bis zu 30 mm ausgefahren werden, damit der integrierte Rauchmelder den Rauch ungehindert erfassen kann.Die Montage mit aufliegender Kabelführung ist möglich. Der Netzanschluss erfolgt mit 230 V AC. Die Verkabelung zu den Feststellvorrichtungen und optionalen Rauchmeldern erfolgt über 24 V DC-Leitungen.Normen und ZulassungenNormBeschreibungDIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenDIN EN 14637Feststellanlagen für DrehflügeltürenDIBtBauaufsichtliche Zulassung im System FA GC 150 GEZE Rauchmelder und Zentralen im Vergleich KomponenteTypMontageSpannungBesonderheit RSZ 6RauchschalterzentraleSturz230 V AC / 24 V DCKompakte Standard-RSZ RSZ 7RauchschalterzentraleSturz230 V AC / 24 V DCTeleskop-Funktion, überbrückt Überstände bis 30 mm GC 151Sturzmelder (optisch)Im RSZ-Gehäuseüber RSZKein Deckenmelder nötig, direkt über der Tür GC 152Deckenmelder (optisch)Decke24 V DCAlarmschwellennachführung, Leitungsüberwachung, IP54 GC 172FunkrauchmelderDecke3 V (Batterie)8 Jahre Batterie, kabellos über GC 171 GC 171FunkmodulRSZ-nähe24 V DCBis 6 Funkteilnehmer, Nachrüstung ohne Kabel GC 175FunkeingabemodulWand3 V (Batterie)Taster/BMA kabellos anbinden Wireless KIT GC 170Funk-SetDecke + RSZgemischtGC 171 + 2× GC 172 als Komplettpaket Stromversorgung RSZ 6StromversorgungWand230 V / 24 VErsatz-Netzteil für RSZ 6 EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen und Stationszugängen. Zuverlässige Rauchdetektion auch bei erhöhter Luftfeuchtigkeit durch automatische Alarmschwellennachführung.Pflegeeinrichtungen und SeniorenheimeBrandabschnittstüren in Wohnbereichen. Frühzeitige Raucherkennung ermöglicht Evakuierung von Personen mit eingeschränkter Mobilität.Hotels und BeherbergungsbetriebeBrandschutztüren in Fluren und Treppenhäusern. Automatisches Schließen der Türen bei Rauchalarm schützt schlafende Gäste.Büro- und VerwaltungsgebäudeBrandabschnittstüren in Fluren. Hohe Durchgangsfrequenz erfordert zuverlässige Feststellanlagen mit normgerechter Rauchdetektion.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte. Normgerechte Raucherkennung nach EN 54-7 sichert schnelles Schließen der Brandschutztüren.Fehlersuche & TroubleshootingProblem: LED dauerhaft rotUrsache 1: Rauchalarm aktiv — Raum lüften. Nach Abklingen des Rauchs setzt sich der integrierte Rauchschalter selbst zurück.Ursache 2: Integrierter Rauchschalter verschmutzt — Zentrale austauschen (Reinigung des Rauchschalters nicht zulässig).Ursache 3: Lebensdauer des integrierten Rauchschalters überschritten (8 Jahre nach DIN 14677).Problem: Keine LED-Anzeige, Anlage ohne FunktionUrsache 1: Netzversorgung 230 V AC ausgefallen — Sicherung und Netzanschluss prüfen (nur durch Elektrofachkraft).Ursache 2: Internes Netzteil defekt — Ausgangsspannung 24 V DC messen. Bei Abweichung von 18–28 V DC Zentrale tauschen.Problem: Angeschlossene Rauchmelder lösen nicht ausUrsache 1: Kabelverbindung unterbrochen — Leitungsführung und Klemmen prüfen.Ursache 2: Abschlusswiderstand fehlt oder falsch eingesetzt — Widerstand am letzten Melder der Linie prüfen.Ursache 3: Melder defekt oder verschmutzt — Funktionsprüfung mit Prüfaerosol (Hekatron 918/5) durchführen.Problem: Feststellvorrichtung löst nicht bei AlarmUrsache 1: Kabel zwischen RSZ und Feststellvorrichtung defekt — Durchgangsprüfung.Ursache 2: Ausgangsspannung zu niedrig — 24 V DC am Ausgang der RSZ messen. Bei Anlagen älter als 16 Jahre können austrocknende Kondensatoren die Spannung unter 18 V senken.Problem: Teleskopführung klemmt (RSZ 7)Ursache: Verschmutzung oder mechanische Verformung der Teleskopschiene.Lösung: Führungsschiene reinigen, auf Verformung prüfen. Bei Beschädigung RSZ 7 austauschen.Problem: Störung nach MeldertauschUrsache: Netzgerät bei Altanlagen (>16 Jahre) liefert zu wenig Spannung — Ausgangsspannung vor dem Tausch messen. Bei <18 V DC auch Netzteil erneuern.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich.Häufige FragenWann brauche ich die Teleskopfunktion der RSZ 7?Wenn über der Tür Überstände vorhanden sind — z. B. durch einen breiten Sturz, Kabelkanäle oder Verkleidungen. Die Teleskopfunktion überbrückt bis zu 30 mm, damit der Rauchmelder den Rauch sicher erfassen kann.Worin unterscheidet sich die RSZ 7 von der RSZ 6?Die RSZ 7 hat eine Teleskopfunktion, ein kompakteres Gehäuse und ist in 4 Farben erhältlich. Die RSZ 6 ist die einfachere Variante ohne Teleskop.Kann die RSZ 7 mit Funkkomponenten erweitert werden?Ja, über das Funkmodul GC 171 können bis zu 6 Funkteilnehmer kabellos angebunden werden — Funkrauchmelder GC 172, Funktemperaturmelder GC 173 oder Funkeingabemodule GC 175.Wie viele zusätzliche Rauchmelder kann die RSZ 7 aufnehmen?Bis zu 2 zusätzliche kabelgebundene Rauchmelder (GC 152 oder GC 153). Über das Funkmodul GC 171 sind weitere Funkteilnehmer möglich. Kaufberatung: GEZE RSZ 7 – die richtige Zentrale für Ihre Anforderung? Wann ist die RSZ 7 gegenüber der RSZ 6 die bessere Wahl?Die RSZ 7 bietet gegenüber der RSZ 6 eine Teleskopfunktion, die Sturzüberständen bis 30 mm ausgleicht. Bei engen Einbausituationen oder nachtraeglichem Einbau in Bestandstüren ist die RSZ 7 oft die einzige Lösung ohne aufwendige Umbauarbeiten. Kann ich von einer RSZ 6 auf eine RSZ 7 umruesten?Ja, die RSZ 7 ist voll abwärtskompatibel und kann die RSZ 6 direkt ersetzen. Die Anschluesse für Feststellvorrichtungen und optionale Rauchmelder sind identisch. Lediglich die Befestigungspunkte koennen leicht abweichen. Welche zusaetzlichen Rauchmelder kann ich an die RSZ 7 anschliessen?Sie koennen einen Deckenrauchmelder GC 152 kabelgebunden anschliessen. Für kabellose Erweiterung eignet sich das Wireless KIT GC 170 mit Funkrauchmelder GC 172. Benoetigt die RSZ 7 ein separates Netzteil?Nein, das Netzteil ist in der RSZ 7 integriert. Das separate Stromversorgungsteil RSZ6 ist nicht kompatibel mit der RSZ 7 – es ist ausschliesslich für die ältere RSZ 6 bestimmt. Ist die RSZ 7 für 2-flügelige Türen geeignet?Ja, die RSZ 7 kann zwei Feststellvorrichtungen gleichzeitig ansteuern – beispielsweise zwei E-Gleitschienen oder einen Türschließer mit E-Feststellung wie den TS 5000 E am Standund einen Haftmagneten am Gangflügel. Welche Zulassung hat die RSZ 7 im System?Die RSZ 7 ist Bestandteil der Feststellanlage FA GC 170 mit DIBt-Zulassung nach DIN EN 14637. Alle Komponenten – Zentrale, Rauchmelder und Feststellvorrichtung – muessen aus dem gleichen Zulassungssystem stammen.
