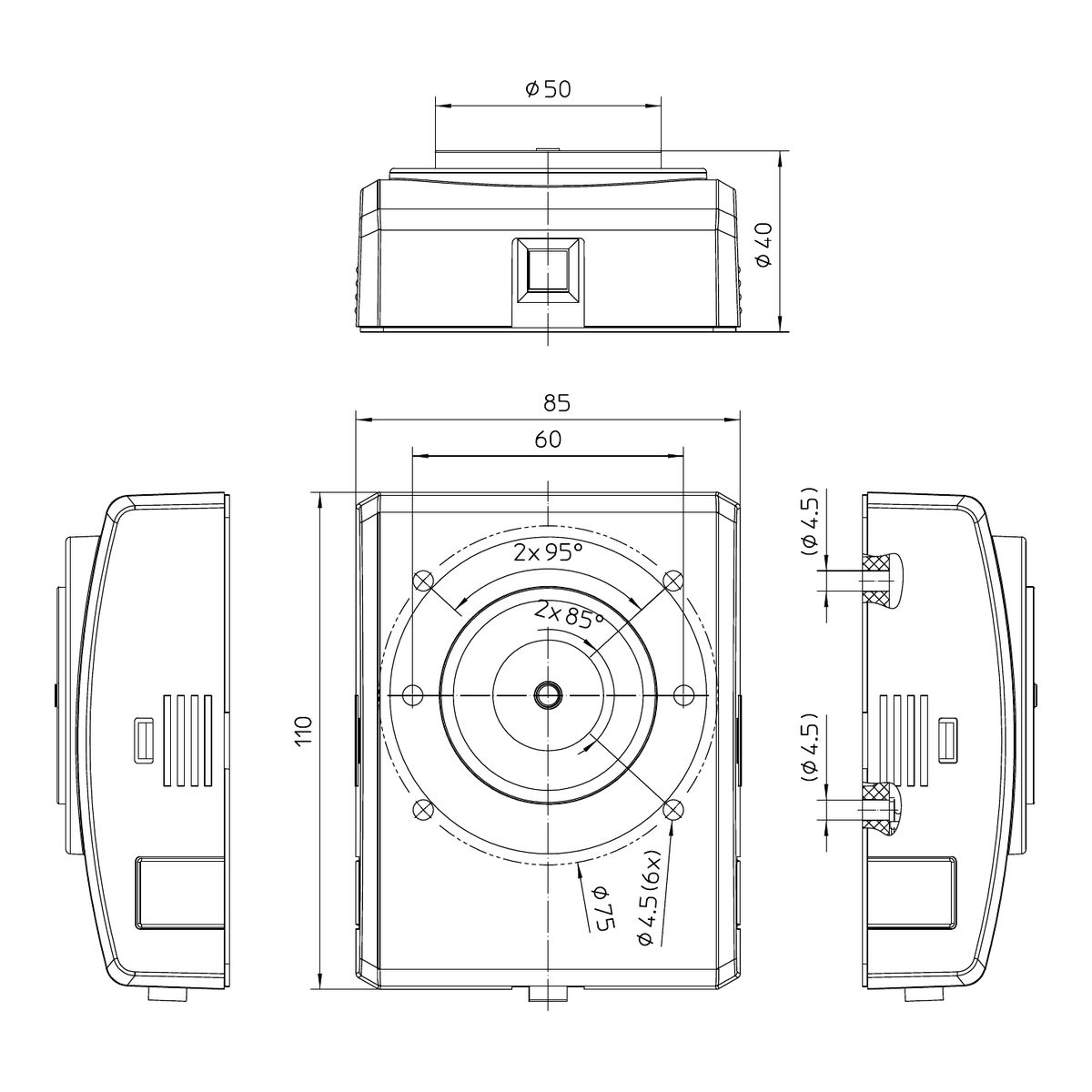

GEZE Türhaftmagnet Wandmontage mit Sockel 65 mm
ANWENDUNGSBEREICHE- Einsatz für Feststellwinkel bis 180°, ideal für exaktes Feststellen- Einsatz in rauen Umgebungen wie Industriegebäuden- Versammlungs- und Sportstätten mit hohem Publikumsverkehr- Zugelassen für GEZE Feststellanlagen- WandmontagePRODUKTMERKMALE- Hohe Haltekraft von 490 N- Verdeckte Kabelzuführung und robustes Design
Bestellangaben:
Bezeichnung
Bestellnummer
GEZE Türhaftmagnet Wandmontage mit Sockel 65 mm
GEZE Ganzmetall-Haftmagnet mit Unterbrecherdrucktaster 185 mm
Magnet- und Distanzrohr verzinkt für Boden- und Wandmontage mit schwenkbaren Magnetkopf
Ausführung in Grundlänge 185 mm
Betriebsspannung 24 V DC, Stromaufnahme 60 mA Leistungsaufnahme 1,5 Watt Haltekraft 490 NHaftmagnet Magnetspule verzinkt (mit Grundplatte)
GEZE Montageplatte für R-Gleitschiene und RFS-Gleitschiene
ANWENDUNGSBEREICH:Montage bei schmalen ZargenFarbton:- silberfarbig
Bestellangaben:
Bezeichnung
Bestellnummer
GEZE Montageplatte für R-Gleitschiene und RFS-Gleitschiene
123296
GEZE Haftgegenplatte für GEZE Haftmagnete Ausführung mit einstellbarem Gelenk
Haftgegenplatte mit Gelenk auf Montageplatte mit zusätzlicher Justierung für extreme Winkelstellungen zwischen Tür und Haftmagnet Schwenkbereich ca. 60°
Hekatron ORS 142Kompakter Rauchschalter für Wand- / Sturzmontage Optischer Rauchschalter mit Raucherkennung nach dem Streulichtprinzip (EN 54, Teil 7). Ein zusätzlicher Temperaturfühler spricht bei einem Temperaturgrenzwert von ca. + 70 °C an. Die Auswerteelektronik überwacht den Rauchmessteil auf Verschmutzung und Störung. Die jeweiligen Betriebszustände werden optisch angezeigt. Eine selbst regelnde Alarmschwellennachführung sorgt für ein gleich bleibendes Ansprechverhalten. Optional erweiterbar zu einer Rauchschaltzentrale. Die gesonderten Gehäuseoberteile sind in den Ausführungen Standard und Design erhältlich. Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen Leistungsmerkmale: - Optische Anzeige für Betrieb, leicht verschmutzt, stark verschmutzt, Störung und Alarm - Alarmschwellennachführung und Temperaturfühler - Messkammerüberwachung - Für die Montage am Sturz - Kompaktes Design - Optische Raucherkennung nach dem Streulichtprinzip - Keine Verwendung radioaktiver Präparate - RS-Bus kompatibel - Potenzialfreier Kontakt, öffnet bei Alarm und Störung - Standardinstallation, Kabel ohne Funktionserhalt - Gesonderte Gehäuseoberteile in verschiedenen Ausführungen und Farben erhältlich - Bauaufsichtlich zugelassen vom DIBt Nenndaten: Betriebsspannung 18 bis 28 VDC Stromaufnahme max. 22 mA Schaltleistung Relaiskontakt 30 V / 1 A Schutzart mit Gehäuseoberteil IP 40 Raucherkennung nach EN 54, Teil 7 Auslösung Temperatur ca. + 70 °C Betriebsumgebungstemperatur -20 °C bis +75 °C
GEZE Haftgegenplatte für GEZE Haftmagnete Ausführung mit einstellbarem Gelenk
Haftgegenplatte mit Gelenk auf Montageplatte mit zusätzlicher Justierung für extreme Winkelstellungen zwischen Tür und Haftmagnet Schwenkbereich ca. 60°
GEZE GC 152 - Deckenrauchmelder
für Neu- und Bestandsanlagenzur Verwendung an sämtlichen neuen und bestehenden GEZE Feststellanlagen- z. B. RSZ 6, TS 5000 R, TS 5000 R-ISMRauchmelder nach dem Streulichtprinzip zur allgemeinen Verwendung an Feststellanlagen, geprüft nach EN 54 - 7Leitungsüberwachung- bereits im Sockel integriert, kein zusätzlicher Verdrahtungsaufwand- geprüft nach DIN 14637!Einfachste Montage- mühelose und schnelle Montage und Wartung dank leicht zugänglicher Klemmen und komfortablem DrehverschlussKomplett mit Sockel und Montagematerial
GEZE Haftgegenplatte für GEZE Haftmagnete Ausführung mit Federpuffer
Haftgegenplatte mit Federpuffer auf Montagegehäuse mit Dämpfungsfeder für weichenfedernden Anschlag für schwere Türen
GEZE Haftgegenplatte für GEZE Haftmagnete
Standardausführung, gummigelagert
Haftgegenplatte Standard auf Montageplatte mit Federung zur Planlage mit Haftmagnet
Dictator V 1600 Universal-Türdämpfer glanzverchromt
Türdämpfer Dictator V1600 für Haustüren und Zimmertüren
Der Türdämpfer Dictator V1600 ist für Zimmertüren und Eingangstüren geeignet. Der V 1600 ist mit dem gleichen patentierten, nicht sichtbaren Befestigungssystem ausgestattet, wie der Türdämpfer VS 2000. Der Zylinder ist komplett verkleidet. Der Türdämpfer bietet durch sein verchromtes Gehäuse, dem elegant verkleideten Dämpfzylinder und die unsichtbare Befestigung ein sehr ansprechendes Design.Besonderes Merkmal des V 1600 ist die leichte Montage. Mit Hilfe einer patentierten Montageplatte wird er an der Türe befestigt, dann heruntergeklappt und mit leichtem Druck eingerastet. Der Türdämpfer V 1600 ist für die Montage auf der Türvorderseite konzipiert. Der Türdämpfer V 1600 eignet sich für Türen im Außen- und Innenbereich. Für den Außeneinsatz und Feuchträume wird er in Nirosta hergestellt.
Montage Dictator V 1600 Universal-Türdämpfer:
Klappen Sie zunächst die Grundplatte heraus und markieren am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte.
Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen.
Richten Sie das Gehäuse lotrecht aus, befestigen die Grundplatte endgültig mit den 4 Schrauben Ø 4,5x19 und schwenken dann das Gehäuse nach unten bis es an der Grundplatte einrastet.
Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt.
Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, mit dem Haken Typ 1011 ist der V 1600 auch für die Montage an 10 - 20 mm zurückliegende Türen geeignet.
Bestellangaben:
Bezeichnung
Farbe
Federstärke
Haken
Bestellnummer
Türdämpfer Dictator V1600 glanzverchromt
glanzverchromt
20 N
Haken 1009
300464
glanzverchromt
20 N
Haken 1013
300967
glanzverchromt
50 N
Haken 1009
300460
glanzverchromt
50 N
Haken 1011
300629
glanzverchromt
50 N
Haken 1013
300461
glanzverchromt
80 N
Haken 1009
300480
glanzverchromt
80 N
Haken 1013
300951
GEZE Ganzmetall-Haftmagnet mit Unterbrecherdrucktaster 185 mm
Magnet- und Distanzrohr verzinkt für Boden- und Wandmontage mit schwenkbaren Magnetkopf
Ausführung in Grundlänge 185 mm
Betriebsspannung 24 V DC, Stromaufnahme 60 mA Leistungsaufnahme 1,5 Watt Haltekraft 490 NHaftmagnet Magnetspule verzinkt (mit Grundplatte)
