Türöffnungsbegrenzer für Türen in Flucht- und Rettungswegen
Türöffnungsbegrenzer der progressiv dämpfenden Baureihe DICTATOR TBP 10-29 eignen sich für häufig betätigte Türen mit Komfort-Anspruch, wie sie an Türen in Flucht- und Rettungswegen typisch sind. Die Dämpfkraft steigt erst gegen Ende des Öffnungswinkels an (progressiv ab ca. 55°) und bremst die Tür kontrolliert ab.
Was gilt an Türen in Flucht- und Rettungswegen?
Für Türöffnungsbegrenzer gibt es derzeit keine eigenen CE-Normen oder allgemein gültigen Grenzwerte, die die zulässigen Dämpfkräfte an Fluchttüren festlegen. Eine pauschale „Zulassung für Fluchttüren" ist daher nicht möglich.
Für die Baureihe TBP 10-29 liegt stattdessen ein Prüfbericht des PfB – Prüfzentrum für Bauelemente vor. Darin wurden die erforderlichen Öffnungskräfte in Abhängigkeit vom Drehwinkel und bei unterschiedlichen Öffnungsgeschwindigkeiten ermittelt (in Anlehnung an bestehende DIN-EN-Normen zur Bedienkraft von Türen) und eine Dauerfunktionsprüfung nach EN 1191 mit 200.000 Zyklen erfolgreich durchgeführt. Damit liegen belastbare Planungsdaten vor.
Wichtig: Ob der Türöffnungsbegrenzer an einer konkreten Fluchttür eingesetzt werden kann, ist immer am gesamten Türsystem zu bewerten — Türblatt, Bänder, Dichtungen, Türschließer und weitere Bauteile. Nur so lässt sich im Einzelfall sicherstellen, dass alle Anforderungen (z. B. aus den Arbeitsstättenrichtlinien oder zur Barrierefreiheit) projektspezifisch erfüllt werden.
- Rettungswegtechnik — Panikbeschläge & Fluchttürsicherung
- Außen- & Industrietüren — robuste Ausführungen für schwere Türen
- Alle Türöffnungsbegrenzer — Baureihen-Übersicht & Auswahlhilfe

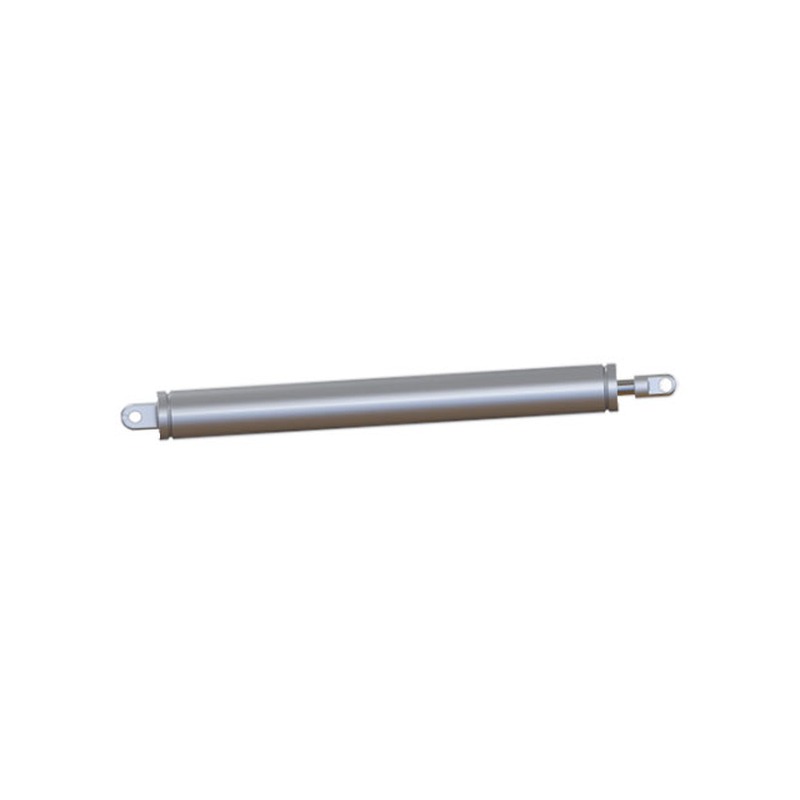

DICTATOR Türöffnungsbegrenzer TBP 10-29 progressiv Hub 200 mm
Kurz & Knapp Einsatzbereich: Flucht- und Rettungswege, Schulen und öffentliche Gebäude Hub 200 mm, Gesamtlänge eingefahren 310 mm / ausgefahren 510 mm Progressive Endlagendämpfung ab ca. 55° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBP 10-29 mit Hub 200 mm Der DICTATOR Türöffnungsbegrenzer TBP 10-29 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBP 10-29 ist mit ihrer progressiven Endlagendämpfung ab ca. 55° besonders für häufig betätigte Türen und Türen mit Komfort-Anspruch ausgelegt — etwa an Eingängen zu Schulen und öffentlichen Gebäuden sowie an Türen in Flucht- und Rettungswegen. Die Dämpfkraft steigt erst gegen Ende des Öffnungswinkels an und bremst die Tür kontrolliert ab. Für den Einsatz an Türen in Flucht- und Rettungswegen liegt ein Prüfbericht des PfB – Prüfzentrum für Bauelemente vor (ermittelte Öffnungskräfte, Dauerfunktionsprüfung nach EN 1191 mit 200.000 Zyklen bestanden). Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Geprüfte Dämpfungskraft — PfB-Prüfbericht mit ermittelten Öffnungskräften, Dauerfunktion 200.000 Zyklen nach EN 1191 bestanden Progressive Dämpfung — Kraft steigt erst am Ende des Hubs an, komfortables Öffnen bis 55° Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Flucht-/Rettungswege, Schulen, öffentliche Gebäude, häufig betätigte TürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Flucht- und Rettungswege: PfB-Prüfbericht vorhanden — Eignung projektbezogen am gesamten Türsystem prüfen Technische Daten EigenschaftWert BaureiheTBP 10-29 Hub200 mm Gesamtlänge eingefahren310 mm Gesamtlänge ausgefahren510 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 29 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungProgressive Endlagendämpfung ab ca. 55° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 29 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 310 mm, (ausgefahren): 510 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBP 10-29 mit Auge Ø 8 mm (Hub 200 mm) — Variante mit/ohne Feststelleinheit wählbarNicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Einsatz an Türen in Flucht- und RettungswegenFür Türöffnungsbegrenzer gibt es derzeit keine eigenen CE-Normen oder allgemein gültigen Grenzwerte, die die zulässigen Dämpfkräfte an Türen in Flucht- und Rettungswegen festlegen. Eine pauschale „Zulassung für Fluchttüren" ist daher nicht möglich.Für die Baureihe TBP 10-29 liegt stattdessen ein Prüfbericht des PfB – Prüfzentrum für Bauelemente vor. Darin wurden die erforderlichen Öffnungskräfte in Abhängigkeit vom Drehwinkel und bei unterschiedlichen Öffnungsgeschwindigkeiten ermittelt (in Anlehnung an bestehende DIN-EN-Normen zur Bedienkraft von Türen) sowie eine Dauerfunktionsprüfung nach EN 1191 mit 200.000 Zyklen erfolgreich durchgeführt. Damit liegen belastbare Planungsdaten vor.Wichtig: Ob der Türöffnungsbegrenzer an einer konkreten Fluchttür eingesetzt werden kann, ist immer am gesamten Türsystem zu bewerten — Türblatt, Bänder, Dichtungen, Türschließer und weitere Bauteile. Nur so lässt sich im Einzelfall sicherstellen, dass alle Anforderungen (z. B. aus den Arbeitsstättenrichtlinien oder zur Barrierefreiheit) projektspezifisch erfüllt werden.Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölPrüfbericht (PfB) für Türen in Flucht- und Rettungswegen — geprüfte Öffnungskräfte + Dauerfunktion (200.000 Zyklen nach EN 1191); keine CE-Zulassung, Eignung projektbezogen prüfenCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBP 10-29 geeignet?Der TBP 10-29 ist ausgelegt für häufig betätigte Türen und Türen mit Komfort-Anspruch — etwa an Schulen und öffentlichen Gebäuden sowie an Türen in Flucht- und Rettungswegen — bis zu einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die progressive Endlagendämpfung setzt bei ca. 55° ein. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Kann der TBP 10-29 an Türen in Flucht- und Rettungswegen eingesetzt werden?Eine pauschale Zulassung gibt es nicht — für Türöffnungsbegrenzer bestehen keine eigenen CE-Grenzwerte. Für den TBP 10-29 liegt ein PfB-Prüfbericht mit ermittelten Öffnungskräften und bestandener Dauerfunktionsprüfung (200.000 Zyklen nach EN 1191) vor. Die Eignung ist im Einzelfall am gesamten Türsystem — Türblatt, Bänder, Dichtungen, Türschließer usw. — zu prüfen. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Was unterscheidet die progressive von der Standard-Dämpfung?Bei der progressiven Endlagendämpfung (TBP 10-29) steigt die Bremskraft erst in den letzten Grad des Öffnungswinkels stark an. Die Tür lässt sich dadurch komfortabler öffnen und wird erst am Ende des Hubs abgebremst. Die Standard-Dämpfung (TB 10-23, TB 14-28) setzt bereits bei ca. 40° gleichmäßig ein. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
251,03 €*
inkl. MwSt
210,95 €
zzgl. MwSt
DICTATOR Türöffnungsbegrenzer TBP 10-29 progressiv Hub 400 mm
Kurz & Knapp Einsatzbereich: Flucht- und Rettungswege, Schulen und öffentliche Gebäude Hub 400 mm, Gesamtlänge eingefahren 600 mm / ausgefahren 1000 mm Progressive Endlagendämpfung ab ca. 55° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBP 10-29 mit Hub 400 mm Der DICTATOR Türöffnungsbegrenzer TBP 10-29 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBP 10-29 ist mit ihrer progressiven Endlagendämpfung ab ca. 55° besonders für häufig betätigte Türen und Türen mit Komfort-Anspruch ausgelegt — etwa an Eingängen zu Schulen und öffentlichen Gebäuden sowie an Türen in Flucht- und Rettungswegen. Die Dämpfkraft steigt erst gegen Ende des Öffnungswinkels an und bremst die Tür kontrolliert ab. Für den Einsatz an Türen in Flucht- und Rettungswegen liegt ein Prüfbericht des PfB – Prüfzentrum für Bauelemente vor (ermittelte Öffnungskräfte, Dauerfunktionsprüfung nach EN 1191 mit 200.000 Zyklen bestanden). Kombination mit DICTATOR Obertürschließer OTS möglich (bei Hub 400 mm). Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Geprüfte Dämpfungskraft — PfB-Prüfbericht mit ermittelten Öffnungskräften, Dauerfunktion 200.000 Zyklen nach EN 1191 bestanden Progressive Dämpfung — Kraft steigt erst am Ende des Hubs an, komfortables Öffnen bis 55° Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Flucht-/Rettungswege, Schulen, öffentliche GebäudeMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Flucht- und Rettungswege: PfB-Prüfbericht vorhanden — Eignung projektbezogen am gesamten Türsystem prüfenOTS-Kombination: Ja — gleichzeitiger Betrieb mit Obentürschließer möglich Technische Daten EigenschaftWert BaureiheTBP 10-29 Hub400 mm Gesamtlänge eingefahren600 mm Gesamtlänge ausgefahren1000 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 29 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungProgressive Endlagendämpfung ab ca. 55° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 29 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 610 mm, (ausgefahren): 1010 mm.Bei Kombination mit Obentürschließer: TB-OTS Befestigungskonsole oder TB-OTS Winkel verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TBP 10-29 mit Auge Ø 8 mm (Hub 400 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Einsatz an Türen in Flucht- und RettungswegenFür Türöffnungsbegrenzer gibt es derzeit keine eigenen CE-Normen oder allgemein gültigen Grenzwerte, die die zulässigen Dämpfkräfte an Türen in Flucht- und Rettungswegen festlegen. Eine pauschale „Zulassung für Fluchttüren" ist daher nicht möglich.Für die Baureihe TBP 10-29 liegt stattdessen ein Prüfbericht des PfB – Prüfzentrum für Bauelemente vor. Darin wurden die erforderlichen Öffnungskräfte in Abhängigkeit vom Drehwinkel und bei unterschiedlichen Öffnungsgeschwindigkeiten ermittelt (in Anlehnung an bestehende DIN-EN-Normen zur Bedienkraft von Türen) sowie eine Dauerfunktionsprüfung nach EN 1191 mit 200.000 Zyklen erfolgreich durchgeführt. Damit liegen belastbare Planungsdaten vor.Wichtig: Ob der Türöffnungsbegrenzer an einer konkreten Fluchttür eingesetzt werden kann, ist immer am gesamten Türsystem zu bewerten — Türblatt, Bänder, Dichtungen, Türschließer und weitere Bauteile. Nur so lässt sich im Einzelfall sicherstellen, dass alle Anforderungen (z. B. aus den Arbeitsstättenrichtlinien oder zur Barrierefreiheit) projektspezifisch erfüllt werden.Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölPrüfbericht (PfB) für Türen in Flucht- und Rettungswegen — geprüfte Öffnungskräfte + Dauerfunktion (200.000 Zyklen nach EN 1191); keine CE-Zulassung, Eignung projektbezogen prüfenCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBP 10-29 geeignet?Der TBP 10-29 ist ausgelegt für häufig betätigte Türen und Türen mit Komfort-Anspruch — etwa an Schulen und öffentlichen Gebäuden sowie an Türen in Flucht- und Rettungswegen — bis zu einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die progressive Endlagendämpfung setzt bei ca. 55° ein. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Kann der TBP 10-29 an Türen in Flucht- und Rettungswegen eingesetzt werden?Eine pauschale Zulassung gibt es nicht — für Türöffnungsbegrenzer bestehen keine eigenen CE-Grenzwerte. Für den TBP 10-29 liegt ein PfB-Prüfbericht mit ermittelten Öffnungskräften und bestandener Dauerfunktionsprüfung (200.000 Zyklen nach EN 1191) vor. Die Eignung ist im Einzelfall am gesamten Türsystem — Türblatt, Bänder, Dichtungen, Türschließer usw. — zu prüfen. Kann der Türöffnungsbegrenzer mit einem Obertürschließer kombiniert werden?Ja, der TBP 10-29 mit Hub 400 mm ist mit dem DICTATOR Obertürschließer OTS kombinierbar. Die Montage erfolgt parallel auf der Bandseite der Tür. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Was unterscheidet die progressive von der Standard-Dämpfung?Bei der progressiven Endlagendämpfung (TBP 10-29) steigt die Bremskraft erst in den letzten Grad des Öffnungswinkels stark an. Die Tür lässt sich dadurch komfortabler öffnen und wird erst am Ende des Hubs abgebremst. Die Standard-Dämpfung (TB 10-23, TB 14-28) setzt bereits bei ca. 40° gleichmäßig ein. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)OTS-Kombination: Befestigungskonsole TB-OTS DIN links (Art. 205507) oder DIN rechts (Art. 205508)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
248,59 €*
inkl. MwSt
208,90 €
zzgl. MwSt
DICTATOR Türöffnungsbegrenzer TBP 10-29 progressiv Hub 250 mm
Kurz & Knapp Einsatzbereich: Flucht- und Rettungswege, Schulen und öffentliche Gebäude Hub 250 mm, Gesamtlänge eingefahren 360 mm / ausgefahren 610 mm Progressive Endlagendämpfung ab ca. 55° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBP 10-29 mit Hub 250 mm Der DICTATOR Türöffnungsbegrenzer TBP 10-29 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBP 10-29 ist mit ihrer progressiven Endlagendämpfung ab ca. 55° besonders für häufig betätigte Türen und Türen mit Komfort-Anspruch ausgelegt — etwa an Eingängen zu Schulen und öffentlichen Gebäuden sowie an Türen in Flucht- und Rettungswegen. Die Dämpfkraft steigt erst gegen Ende des Öffnungswinkels an und bremst die Tür kontrolliert ab. Für den Einsatz an Türen in Flucht- und Rettungswegen liegt ein Prüfbericht des PfB – Prüfzentrum für Bauelemente vor (ermittelte Öffnungskräfte, Dauerfunktionsprüfung nach EN 1191 mit 200.000 Zyklen bestanden). Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Geprüfte Dämpfungskraft — PfB-Prüfbericht mit ermittelten Öffnungskräften, Dauerfunktion 200.000 Zyklen nach EN 1191 bestanden Progressive Dämpfung — Kraft steigt erst am Ende des Hubs an, komfortables Öffnen bis 55° Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Flucht-/Rettungswege, Schulen, öffentliche GebäudeMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Flucht- und Rettungswege: PfB-Prüfbericht vorhanden — Eignung projektbezogen am gesamten Türsystem prüfen Technische Daten EigenschaftWert BaureiheTBP 10-29 Hub250 mm Gesamtlänge eingefahren360 mm Gesamtlänge ausgefahren610 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 29 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungProgressive Endlagendämpfung ab ca. 55° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 29 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 360 mm, (ausgefahren): 610 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBP 10-29 mit Auge Ø 8 mm (Hub 250 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Einsatz an Türen in Flucht- und RettungswegenFür Türöffnungsbegrenzer gibt es derzeit keine eigenen CE-Normen oder allgemein gültigen Grenzwerte, die die zulässigen Dämpfkräfte an Türen in Flucht- und Rettungswegen festlegen. Eine pauschale „Zulassung für Fluchttüren" ist daher nicht möglich.Für die Baureihe TBP 10-29 liegt stattdessen ein Prüfbericht des PfB – Prüfzentrum für Bauelemente vor. Darin wurden die erforderlichen Öffnungskräfte in Abhängigkeit vom Drehwinkel und bei unterschiedlichen Öffnungsgeschwindigkeiten ermittelt (in Anlehnung an bestehende DIN-EN-Normen zur Bedienkraft von Türen) sowie eine Dauerfunktionsprüfung nach EN 1191 mit 200.000 Zyklen erfolgreich durchgeführt. Damit liegen belastbare Planungsdaten vor.Wichtig: Ob der Türöffnungsbegrenzer an einer konkreten Fluchttür eingesetzt werden kann, ist immer am gesamten Türsystem zu bewerten — Türblatt, Bänder, Dichtungen, Türschließer und weitere Bauteile. Nur so lässt sich im Einzelfall sicherstellen, dass alle Anforderungen (z. B. aus den Arbeitsstättenrichtlinien oder zur Barrierefreiheit) projektspezifisch erfüllt werden.Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölPrüfbericht (PfB) für Türen in Flucht- und Rettungswegen — geprüfte Öffnungskräfte + Dauerfunktion (200.000 Zyklen nach EN 1191); keine CE-Zulassung, Eignung projektbezogen prüfenCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBP 10-29 geeignet?Der TBP 10-29 ist ausgelegt für häufig betätigte Türen und Türen mit Komfort-Anspruch — etwa an Schulen und öffentlichen Gebäuden sowie an Türen in Flucht- und Rettungswegen — bis zu einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die progressive Endlagendämpfung setzt bei ca. 55° ein. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Kann der TBP 10-29 an Türen in Flucht- und Rettungswegen eingesetzt werden?Eine pauschale Zulassung gibt es nicht — für Türöffnungsbegrenzer bestehen keine eigenen CE-Grenzwerte. Für den TBP 10-29 liegt ein PfB-Prüfbericht mit ermittelten Öffnungskräften und bestandener Dauerfunktionsprüfung (200.000 Zyklen nach EN 1191) vor. Die Eignung ist im Einzelfall am gesamten Türsystem — Türblatt, Bänder, Dichtungen, Türschließer usw. — zu prüfen. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Was unterscheidet die progressive von der Standard-Dämpfung?Bei der progressiven Endlagendämpfung (TBP 10-29) steigt die Bremskraft erst in den letzten Grad des Öffnungswinkels stark an. Die Tür lässt sich dadurch komfortabler öffnen und wird erst am Ende des Hubs abgebremst. Die Standard-Dämpfung (TB 10-23, TB 14-28) setzt bereits bei ca. 40° gleichmäßig ein. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
218,84 €*
inkl. MwSt
183,90 €
zzgl. MwSt
DICTATOR Türöffnungsbegrenzer TBP 10-29 progressiv Hub 300 mm
Kurz & Knapp Einsatzbereich: Flucht- und Rettungswege, Schulen und öffentliche Gebäude Hub 300 mm, Gesamtlänge eingefahren 450 mm / ausgefahren 750 mm Progressive Endlagendämpfung ab ca. 55° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBP 10-29 mit Hub 300 mm Der DICTATOR Türöffnungsbegrenzer TBP 10-29 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBP 10-29 ist mit ihrer progressiven Endlagendämpfung ab ca. 55° besonders für häufig betätigte Türen und Türen mit Komfort-Anspruch ausgelegt — etwa an Eingängen zu Schulen und öffentlichen Gebäuden sowie an Türen in Flucht- und Rettungswegen. Die Dämpfkraft steigt erst gegen Ende des Öffnungswinkels an und bremst die Tür kontrolliert ab. Für den Einsatz an Türen in Flucht- und Rettungswegen liegt ein Prüfbericht des PfB – Prüfzentrum für Bauelemente vor (ermittelte Öffnungskräfte, Dauerfunktionsprüfung nach EN 1191 mit 200.000 Zyklen bestanden). Kombination mit DICTATOR Obertürschließer OTS möglich (bei Hub 300 mm). Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Geprüfte Dämpfungskraft — PfB-Prüfbericht mit ermittelten Öffnungskräften, Dauerfunktion 200.000 Zyklen nach EN 1191 bestanden Progressive Dämpfung — Kraft steigt erst am Ende des Hubs an, komfortables Öffnen bis 55° Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Flucht-/Rettungswege, Schulen, öffentliche GebäudeMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Flucht- und Rettungswege: PfB-Prüfbericht vorhanden — Eignung projektbezogen am gesamten Türsystem prüfenOTS-Kombination: Ja — gleichzeitiger Betrieb mit Obentürschließer möglich Technische Daten EigenschaftWert BaureiheTBP 10-29 Hub300 mm Gesamtlänge eingefahren450 mm Gesamtlänge ausgefahren750 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 29 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungProgressive Endlagendämpfung ab ca. 55° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 29 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 460 mm, (ausgefahren): 760 mm.Bei Kombination mit Obentürschließer: TB-OTS Befestigungskonsole oder TB-OTS Winkel verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TBP 10-29 mit Auge Ø 8 mm (Hub 300 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Einsatz an Türen in Flucht- und RettungswegenFür Türöffnungsbegrenzer gibt es derzeit keine eigenen CE-Normen oder allgemein gültigen Grenzwerte, die die zulässigen Dämpfkräfte an Türen in Flucht- und Rettungswegen festlegen. Eine pauschale „Zulassung für Fluchttüren" ist daher nicht möglich.Für die Baureihe TBP 10-29 liegt stattdessen ein Prüfbericht des PfB – Prüfzentrum für Bauelemente vor. Darin wurden die erforderlichen Öffnungskräfte in Abhängigkeit vom Drehwinkel und bei unterschiedlichen Öffnungsgeschwindigkeiten ermittelt (in Anlehnung an bestehende DIN-EN-Normen zur Bedienkraft von Türen) sowie eine Dauerfunktionsprüfung nach EN 1191 mit 200.000 Zyklen erfolgreich durchgeführt. Damit liegen belastbare Planungsdaten vor.Wichtig: Ob der Türöffnungsbegrenzer an einer konkreten Fluchttür eingesetzt werden kann, ist immer am gesamten Türsystem zu bewerten — Türblatt, Bänder, Dichtungen, Türschließer und weitere Bauteile. Nur so lässt sich im Einzelfall sicherstellen, dass alle Anforderungen (z. B. aus den Arbeitsstättenrichtlinien oder zur Barrierefreiheit) projektspezifisch erfüllt werden.Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölPrüfbericht (PfB) für Türen in Flucht- und Rettungswegen — geprüfte Öffnungskräfte + Dauerfunktion (200.000 Zyklen nach EN 1191); keine CE-Zulassung, Eignung projektbezogen prüfenCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBP 10-29 geeignet?Der TBP 10-29 ist ausgelegt für häufig betätigte Türen und Türen mit Komfort-Anspruch — etwa an Schulen und öffentlichen Gebäuden sowie an Türen in Flucht- und Rettungswegen — bis zu einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die progressive Endlagendämpfung setzt bei ca. 55° ein. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Kann der TBP 10-29 an Türen in Flucht- und Rettungswegen eingesetzt werden?Eine pauschale Zulassung gibt es nicht — für Türöffnungsbegrenzer bestehen keine eigenen CE-Grenzwerte. Für den TBP 10-29 liegt ein PfB-Prüfbericht mit ermittelten Öffnungskräften und bestandener Dauerfunktionsprüfung (200.000 Zyklen nach EN 1191) vor. Die Eignung ist im Einzelfall am gesamten Türsystem — Türblatt, Bänder, Dichtungen, Türschließer usw. — zu prüfen. Kann der Türöffnungsbegrenzer mit einem Obertürschließer kombiniert werden?Ja, der TBP 10-29 mit Hub 300 mm ist mit dem DICTATOR Obertürschließer OTS kombinierbar. Die Montage erfolgt parallel auf der Bandseite der Tür. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Was unterscheidet die progressive von der Standard-Dämpfung?Bei der progressiven Endlagendämpfung (TBP 10-29) steigt die Bremskraft erst in den letzten Grad des Öffnungswinkels stark an. Die Tür lässt sich dadurch komfortabler öffnen und wird erst am Ende des Hubs abgebremst. Die Standard-Dämpfung (TB 10-23, TB 14-28) setzt bereits bei ca. 40° gleichmäßig ein. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)OTS-Kombination: Befestigungskonsole TB-OTS DIN links (Art. 205507) oder DIN rechts (Art. 205508)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
230,80 €*
inkl. MwSt
193,95 €
zzgl. MwSt
