GEZE-Haftmagnet Grundmodell Wandmontage oder Einbau in beliebige Konstruktion
62,48 €*
inkl. MwSt
52,50 €
zzgl. MwSt
Lieferzeit 8-12 Werktage
GEZE Haftmagnet Grundmodell
Elektromagnetischer Haftmagnet als Basismodell. 24V DC, 400 N Haltekraft. Wandmontage oder Einbau in beliebige Konstruktionen.
- 24 V DC, 400 N Haltekraft
- Grundmodell für individuelle Einbausituationen
- Wandmontage oder Einbau in beliebige Konstruktionen
- Kompatibel mit allen GEZE Feststellanlagen
Produktbeschreibung
Das GEZE Haftmagnet Grundmodell ist das Basismodell der GEZE Haftmagnetserie. Es eignet sich für den Einbau in individuelle Konstruktionen sowie zur direkten Wandmontage. Mit 400 N Haltekraft hält der Magnet Brandschutztüren sicher offen und gibt sie bei Rauchalarm automatisch frei.
Im Gegensatz zum GEZE Haftmagnet Wandmontage wird das Grundmodell ohne Grundplatte geliefert und bietet maximale Flexibilität bei der Montage.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Betriebsspannung | 24 V DC |
| Haltekraft | 400 N |
| Montage | Wandmontage / Einbau in Konstruktionen |
| Ident-Nr. | 115830 |
Kompatibilität
Für alle GEZE Feststellanlagen FA GC 150 mit GEZE RSZ 6 Rauchschalterzentrale oder GEZE RSZ 7 und GEZE GC 151 Raucherkennungsteil.
Passende Haftgegenplatten:
- GEZE Haftgegenplatte Standard
- GEZE Haftgegenplatte mit Federpuffer — für geräuscharmes Anlegen
- GEZE Haftgegenplatte mit Gelenk — für schräge Montagesituationen
Weitere Haftmagnete:
- GEZE Haftmagnet Wandmontage
- GEZE Haftmagnet Bodenmontage
- GEZE Ganzmetall-Haftmagnet 185 mm
- GEZE Ganzmetall-Haftmagnet 335 mm
Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6).
GEZE Haftmagnete im Vergleich
| Modell | Art.-Nr. | Montage | Ausladung | Besonderheit |
|---|---|---|---|---|
| Haftmagnet Wandmontage | 115829 | Wand | mit Grundplatte | Universell, schnelle Montage |
| Haftmagnet Grundmodell | 115830 | Wand / Einbau | variabel | Flexible Konstruktion |
| Haftmagnet Bodenmontage | 115951 | Boden | Alugehäuse | Integrierter Drucktaster |
| Ganzmetall-Haftmagnet 185 mm | 115952 | Wand | 185 mm | Standrohr, kürzbar |
| Ganzmetall-Haftmagnet 335 mm | 115953 | Wand | 335 mm | Standrohr, kürzbar |
| Türhaftmagnet 65 mm | 155573 | Wand | 65 mm Sockel | Kompakt, geringer Wandabstand |
Alle Haftmagnete: 24V DC, 400 N Haltekraft. Benötigen eine Haftgegenplatte.
Häufige Fragen
Was ist der Unterschied zum Haftmagnet mit Grundplatte?
Das Grundmodell wird ohne vormontierte Grundplatte geliefert. Es eignet sich für den Einbau in eigene Konstruktionen, Möbel oder Sonderhalterungen. Für direkte Wandmontage ist der Haftmagnet mit Grundplatte die einfachere Lösung.
Für welche Feststellanlagen ist das Grundmodell geeignet?
Für alle GEZE Feststellanlagen mit RSZ 6 oder RSZ 7 Rauchschalterzentrale. Die elektrischen Anschlussdaten (24 V DC, 400 N Haltekraft) sind identisch mit allen GEZE Haftmagneten.
Kann das Grundmodell in eine Türzarge eingebaut werden?

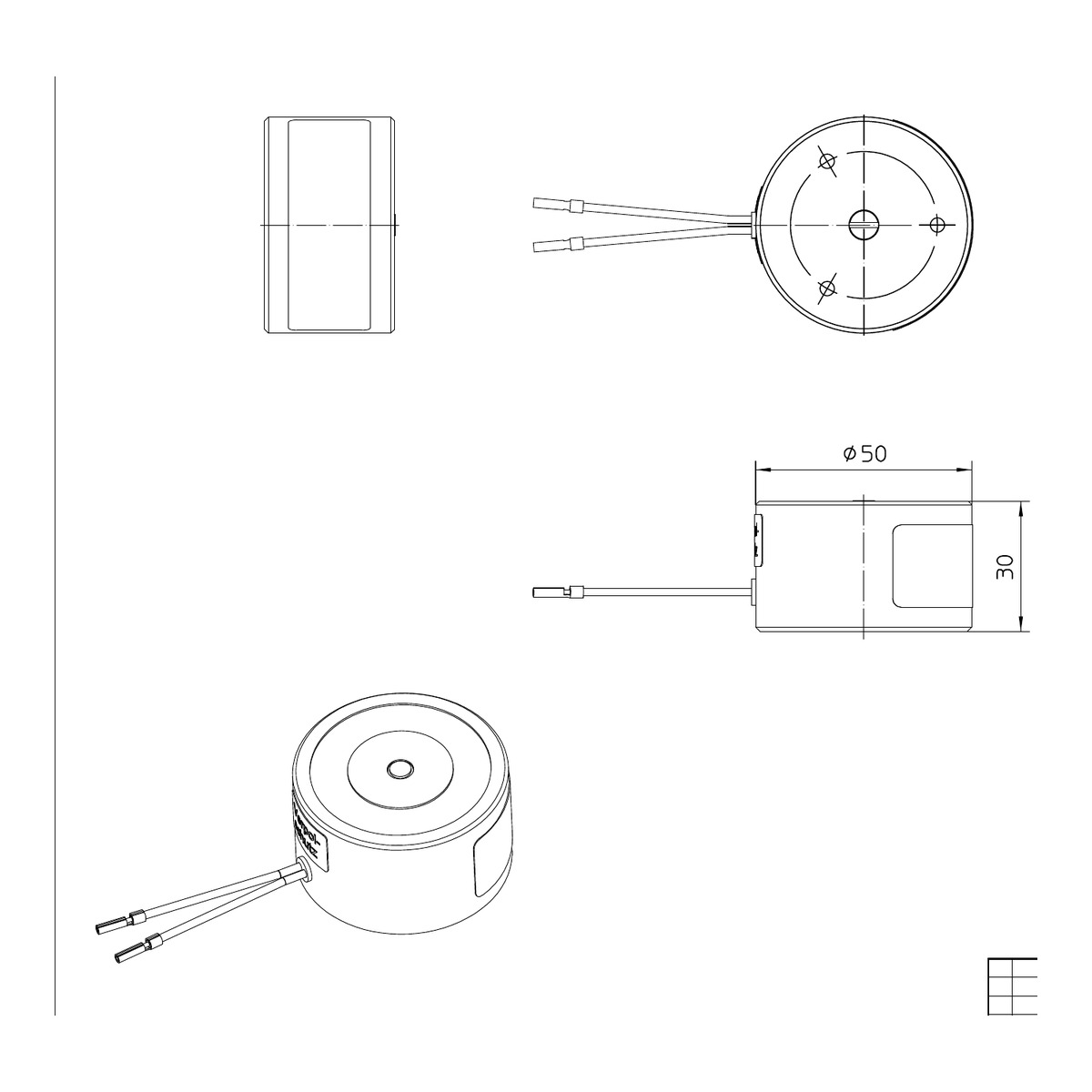

Ja, das ist ein typischer Anwendungsfall. Das Grundmodell ohne Grundplatte lässt sich bündig in Stahlzargen oder Holzrahmen integrieren. Beachten Sie den Einbaudurchmesser und die nötige Einbautiefe laut Datenblatt.
Der Haftmagnet löst nicht aus — was tun?
Prüfen Sie: 1) Wird die Stromversorgung bei Alarm tatsächlich unterbrochen? 2) Ist die Verdrahtung zur RSZ 6 korrekt (Ruhestrom-Prinzip)? 3) Keine mechanische Blockierung durch Schmutz oder Fremdkörper? 4) Haftgegenplatte korrekt positioniert?
Muss ich eine separate Haftgegenplatte bestellen?
Ja. Die Haftgegenplatte Standard ist nicht im Lieferumfang enthalten. Bei Vibrationen (z. B. Zugluft) empfiehlt sich die Haftgegenplatte mit Federpuffer.
Welche Kabelquerschnitte werden für die Installation benötigt?
Für die 24-V-DC-Versorgung mindestens 0,75 mm² bei Leitungslängen bis 20 m. Bei längeren Strecken entsprechend größer dimensionieren, um Spannungsabfall zu vermeiden. Die Leitung muss halogenfrei und flammwidrig sein (Brandschutzbereich).
Welche Zentrale brauche ich für diesen Haftmagneten?
Der Haftmagnet wird an eine Feststellanlagen-Zentrale (z.B. Hekatron FSZ oder RSZ) angeschlossen. Die Zentrale überwacht den Rauchmelder und löst bei Alarm den Magneten aus.
Kaufberatung: GEZE Haftmagnet Grundmodell — flexibel einsetzbar
Was macht das Grundmodell besonders flexibel?
Das Grundmodell wird ohne Grundplatte und ohne Gehäuse geliefert. Dadurch lässt es sich direkt in Mauerwerksaussparungen, Türrahmen, Metallkonstruktionen oder individuelle Halterungen einbauen. Wenn Sie eine fertige Wandmontage-Lösung bevorzugen, ist der Haftmagnet mit Grundplatte die komfortablere Alternative.
Wandmontage, Einbau oder Bodenmontage — welche Variante passt?
Das Grundmodell eignet sich für Wand- und Einbaumontage. Für Bodenmontage gibt es den spezialisierten Haftmagnet Bodenmontage im Alugehäuse. Wenn Sie eine besonders hohe Haltekraft oder große Ausladung benötigen, kommen die Ganzmetall-Haftmagnet 185 mm oder Ganzmetall-Haftmagnet 335 mm in Frage.
Welche Gegenplatte ist kompatibel?
Passend sind drei Gegenplatten: Die Haftgegenplatte Standardausführung für gerade Türblätter, die Haftgegenplatte mit Gelenk zum Ausgleich von Winkelabweichungen bis 6°, und die Haftgegenplatte mit Federpuffer zur Dämpfung bei schweren oder häufig genutzten Türen. Die Gegenplatte ist nicht im Lieferumfang enthalten.
Ist der Haftmagnet für Brandschutz-Feststellanlagen zugelassen?
Ja. Alle GEZE Haftmagnete sind für den Einsatz in Feststellanlagen nach DIBt-Zulassung geeignet. Die Anlage muss mit einer zugelassenen Auslösevorrichtung wie der RSZ 6 Rauchschalterzentrale oder RSZ 7 betrieben werden und durch einen RM 1003 Rauchmelder oder GC 152 Rauchmelder überwacht werden.
Wie unterscheidet sich der GEZE Haftmagnet von Hekatron-Haftmagneten?
GEZE und Hekatron sind die beiden führenden Hersteller für Feststellanlagen-Komponenten. GEZE Haftmagnete sind geeignet auf GEZE Rauchschalterzentralen und GEZE Rauchmelder abgestimmt. Hekatron bietet ein eigenes, geschlossenes System. Eine Mischung der Hersteller innerhalb einer Feststellanlage ist zulassungstechnisch kritisch — bleiben Sie bei einem System.
Welcher Haftmagnet hat den integrierten Drucktaster?
Der Haftmagnet Bodenmontage und die Ganzmetall-Haftmagnete (Ganzmetall-Haftmagnet 185 mm, Ganzmetall-Haftmagnet 335 mm) verfügen über einen integrierten Unterbrecherdrucktaster. Beim Grundmodell und der Wandmontage-Variante kann ein separater Unterbrechertaster oder Flächentaster nachgerüstet werden.
