Produktinformationen "DICTATOR E 22 2550 - Einbauadjunkt"
DICTATOR E 22/2550 - Einbauadjunkt Stahl- und größeren Holztüren
Technische Daten: Typ E 22/2550 Durchmesser des Federrohres Ø 22 mm Öffnungswinkel der Tür bis 180° Schließwirkung von 0 - 150°, je nach Türband Schließkraft 15 - 30 Nm Material des Federrohres Alu Material der Front- und Gegenplatte Edelstahl/Stahl verz.
Bestellangaben:
Bezeichnung
Bestellnummer

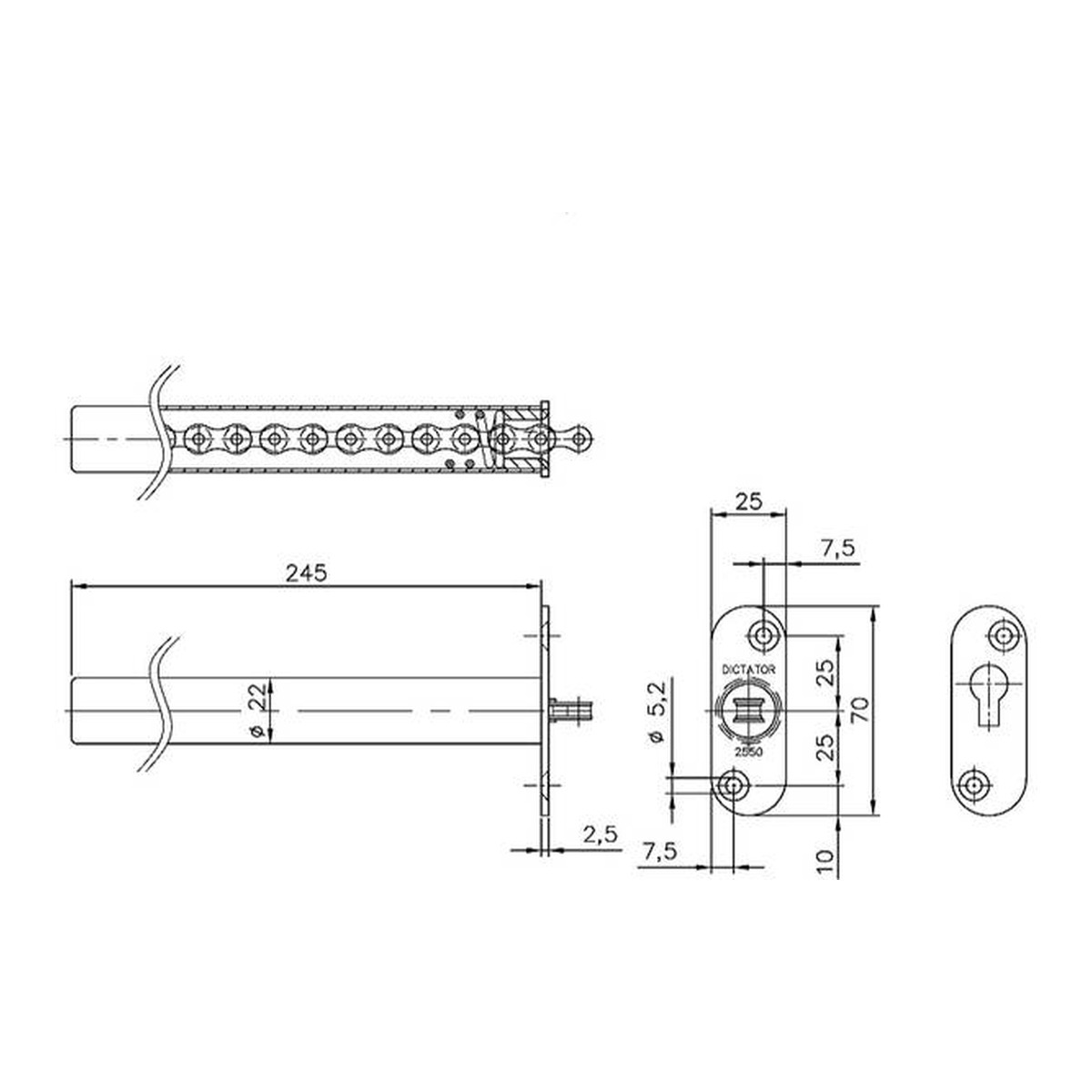

DICTATOR Einbauadjunkt E 22/2550, abgerundete Frontplatte V2A
300319
DICTATOR Einbauadjunkt E 22/2550, eckige Frontplatte Stahl verzinkt
DICTATOR E 16/2500 - Einbauadjunkt für kleinere Holztüren
Technische Daten:Typ E 16/2500 Durchmesser des Federrohres Ø 16 mm Öffnungswinkel der Tür bis 180° Schließwirkung von 0 - 150°, je nach TürbandSchließkraft 5 - 15 Nm Material des Federrohres Alu Material der Front- und Gegenplatte Stahl verzinkt
Bestellangaben:
Bezeichnung
Bestellnummer
DICTATOR Einbauadjunkt E 16/2500
300371
DICTATOR Einbauadjunkt E 16/2500, Gesamtlänge 240 mm
300371L
DICTATOR E 22/2550 - Einbauadjunkt Stahl- und größeren Holztüren
Technische Daten:Typ E 22/2550Durchmesser des Federrohres Ø 22 mmÖffnungswinkel der Tür bis 180° Schließwirkung von 0 - 150°, je nach TürbandSchließkraft 15 - 30 NmMaterial des Federrohres AluMaterial der Front- und Gegenplatte Edelstahl/Stahl verz.
Bestellangaben:
Bezeichnung
Bestellnummer
DICTATOR Einbauadjunkt E 22/2550, abgerundete Frontplatte V2A
300319
DICTATOR Einbauadjunkt E 22/2550, eckige Frontplatte Stahl verzinkt
300341
DICTATOR EDH 28
Endlagendämpfer Baureihe EDH 28Für Aufprallmassen bis 3000 kg – Rückstellfeder, 1 Befestigungsgewinde
Die Baureihe EDH28 bietet die größten Variationsmöglichkeiten bei den Endlagendämpfern:große Bandbreite an Hublängen, mit und ohne Rückstellfeder, Ausführung auch in V2A und V4A, unterschiedliche Regulierungsmöglichkeiten, spezielle Typen mit Zulassung für den EinAatz an Brandschutzschiebetoren. Für diese Baureihe ist außerdem auch Standard-Befestigungszubehör lieferbar.Die Regulierung erfolgt entweder mit Zahnregulierung ZR (Herausziehen und Drehen der Kolbenstange) oder Nadelregulierung NR (Regulierschraube vorne in der Kolbenstange).Die Ausführung mit 1 Befestigungsgewinde ist für Hublängen bis ca. 120 mm vorgesehen.
Technische Daten:
Oberfläche verzinkt, Kolbenstange hart verchromtRegulierung Nadel- oder ZahnregulierungDämpfungsverhalten konstant, ABS, progressivKolbenstangenanschlüsse PufferBefestigung ein Gewinde vorne am ZylinderAufprallgeschwindigkeit 0,08 bis 2,0 m/sKorrekturfaktor (siehe S. 03.070.00) fK = 2,5Rückstellkraft (innenliegende Feder) 30 N (ab 120 mm Hub: 40 N)Energie pro Hub max. 154 NmØ Kolbenstange / Ø Zylinder 8,5 mm / 28 mmHublänge max. 120 mmHübe pro Minute maximal 10Temperaturbereich 0° bis 60 °C (auf Anfrage: -30 °C, +80 °C)
Bestellnummern:
Bezeichnung
Artikelmummer
Brandschutz-Prüfung
Hub
Dämpfkraft max. [N]
DICTATOR EDH 28
200000
nein
50
5200
200400
nein
50
5200
200002
nein
50
5200
200100
nein
70
4400
200410
nein
70
4400
200102
nein
70
4400
200209*
ja
75
3100
200200
nein
100
3100
200420
nein
100
3100
200202
nein
100
3100
200206*
ja
100
3100
200300
nein
120
2600
200302
nein
120
2600
* Dämpfer mit Brandschutz-Prüfung, Überwachungs-Kennzeichen DO 18.3
Pendeltürband HAWGOOD Typ 4000 für Türen bis 26 kg und max. 19 - 24mm Türdicke
Die Pendeltürbänder Typ 4000 sind für kleine Pendeltüren und Pendelklappen (z.B. in Ladentheken) vorgesehen. Sie unterscheiden sich in dem nicht verstellbaren Innenmaß des Schuhs. Der Type 4000 ist für Türdicken von 19 (- 24) mm, der Type 4500 für Türdicken von 25 (- 30) mm vorgesehen. Die Federkräfte beider Typen sind identisch. Diese Pendeltürbänder sind immer mit Feststellung bei ca. 90° ausgestattet. Es gibt sie mit einer (E) oder zwei Federn (D). Die Ausführung D muß bei einer Kombination von "E" und "D" generell oben angebracht werden.Typenüberblick:Die Pendeltürbänder der Baureihen 4000 und 4500 sind in unterschiedlichen Ausführungen lieferbar. Für architektonisch anspruchsvolle Lösungen kommt i.d.R. ein Pendeltürband mit Schuh aus Messing zum Einsatz.Die Ausführung mit einem Schuh aus hellgrauem, abriebfestem Kunststoff stellt eine ebenso hochwertige und haltbare, aber dennoch sehr preisgünstige Lösung dar. Sie kann zudem auch mit einer Befestigungsplatte aus Edelstahl V2A geliefert werden und ist so ideal für feuchte Umgebungen bzw. den Einsatz im Außenbereich.Türbreiten:Für eine optimale Wirkung der Pendeltürbänder darf das in der Tabelle angegebene Türgewicht nicht überschritten werden (abhängig von Türbreite und Türhöhe). Wird als oberes Band die Ausführung D verwendet, erhöhen sich die zulässigen Türgewichte auf das 1,8-fache - jedoch nur bis zum zulässigen Maximalwert von 26 kg. Beispiel: [Breite 400 mm, Höhe 1500 mm] Tür max. 20 kg; bei Verwendung der Ausführung D: 1,8 x 20 kg = 36 kg = 26 kg (da dies Maximalwert)
