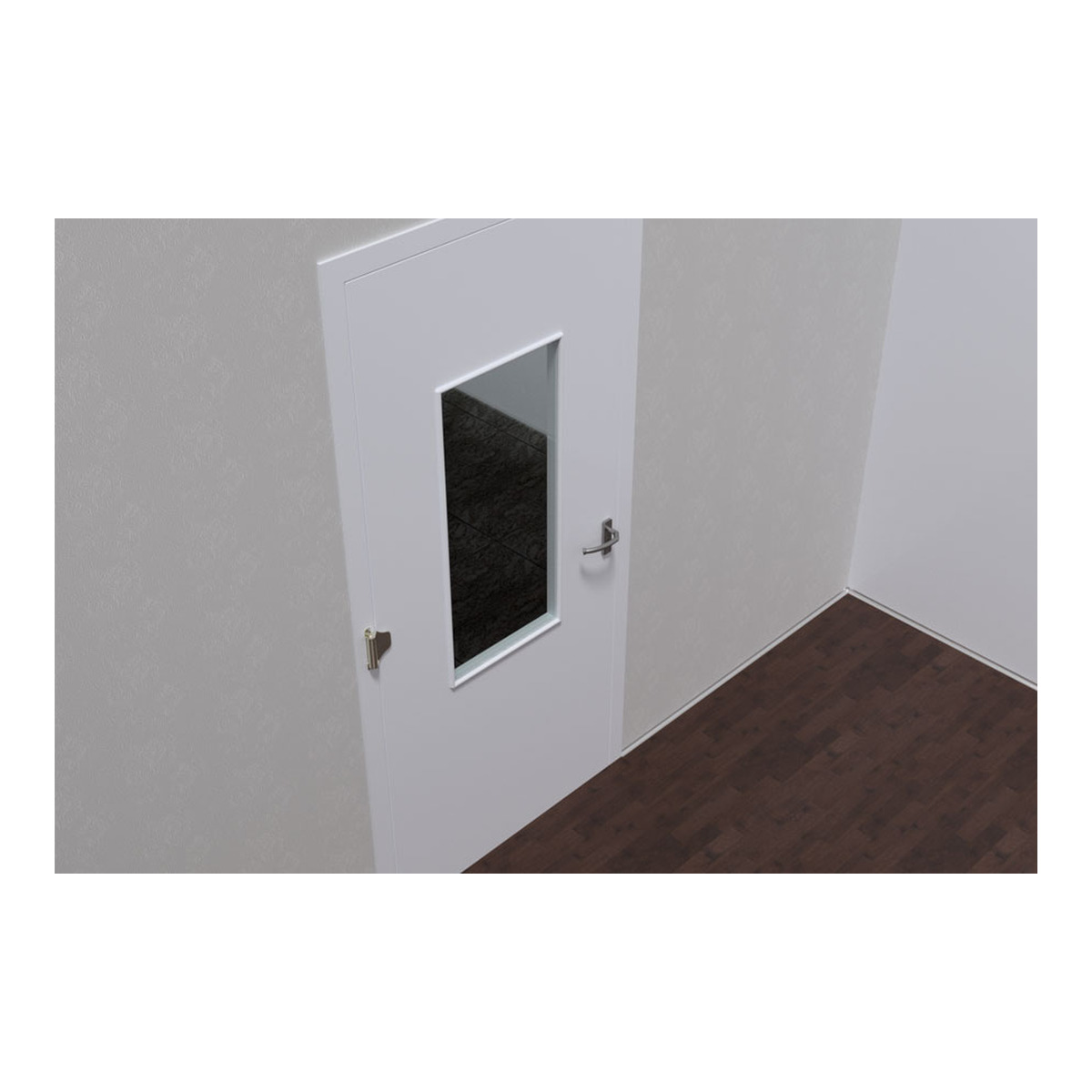

Die DICTATOR Türschließfeder "Piccolo" schließt zuverlässig leichte Innentüren wie beispielsweise Zimmertüren, Küchentüren, WC-Türen oder Gaststättentüren.

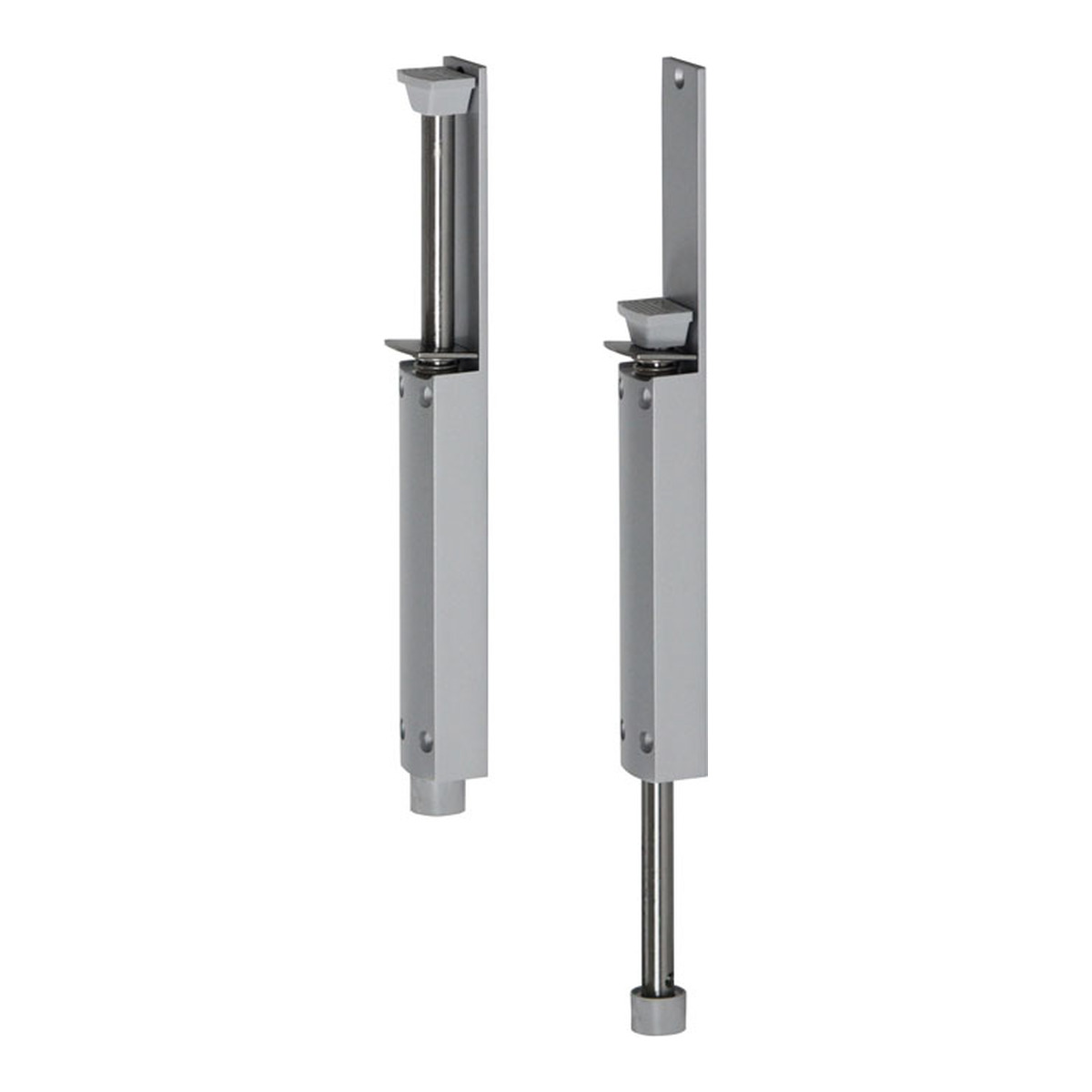

Türfeststeller für Türen mit Schließvorrichtung
- Türgewicht bis 50 kg- mit schwarzem GummiFunktion Die Tür kann in jedem Öffnungswinkel festgestellt werden. Der herabgeklappte Hebelverhindert ein durch die Schließvorrichtungbewirktes Zugehen der Tür. Die Freigabeerfolgt durch einfaches Hochklappen desFeststellhebels, der durch eine Blattfedergehalten wird.
Dictator Zylinder für Türdämpfer R 1400
Zylindertyp B, verzinkt, regulierbar
Bestellangaben:
Bezeichnung
Montage
Oberfläche
Federstärke
Bestellnummer
Dictator Zylinder für Türdämpfer R 1400
senkrecht
verzinkt
20 N
205308
senkrecht
verzinkt
50 N
205309
senkrecht
verzinkt
80 N
205310
senkrecht
verzinkt
115 N
205311

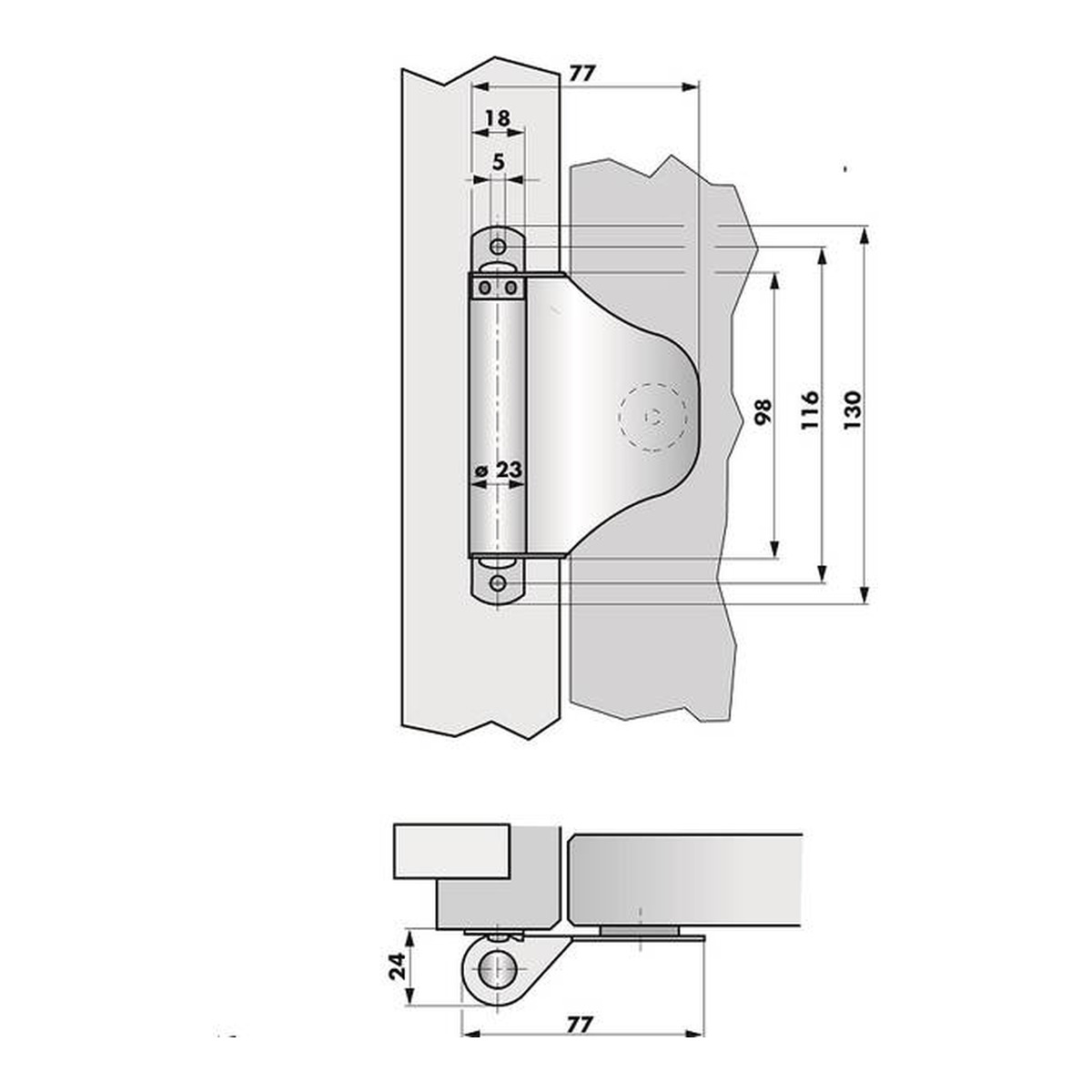

Dictator Türschließfeder Piccolo
Die DICTATOR Türschließfeder "Piccolo"schließt zuverlässig leichte Innentüren wiebeispielsweise Zimmertüren, Küchentüren,WC-Türen oder Gaststättentüren.
Bestellangaben:
Bezeichnung
Material
Bestellnummer
Türschließfeder Dictator Piccolo
Stahl vernickelt
300340
V2A
300339
Dictator Zylinder für Türdämpfer H1300
Zylindertyp D, vernickelt, regulierbar
Bestellangaben:
Bezeichnung
Oberfläche
Federstärke
Bestellnummer
Dictator Zylinder für Türdämpfer H1300
vernickelt
20 N
205324
vernickelt
50 N
205325
vernickelt
80 N
205326
vernickelt
115 N
205327
Dictator Zylinder für Türdämpfer H1300
Zylindertyp D, vernickelt, regulierbar
Bestellangaben:
Bezeichnung
Oberfläche
Federstärke
Bestellnummer
Dictator Zylinder für Türdämpfer H1300
vernickelt
20 N
205324
vernickelt
50 N
205325
vernickelt
80 N
205326
vernickelt
115 N
205327
Hekatron ORS 142Kompakter Rauchschalter für Wand- / Sturzmontage Optischer Rauchschalter mit Raucherkennung nach dem Streulichtprinzip (EN 54, Teil 7). Ein zusätzlicher Temperaturfühler spricht bei einem Temperaturgrenzwert von ca. + 70 °C an. Die Auswerteelektronik überwacht den Rauchmessteil auf Verschmutzung und Störung. Die jeweiligen Betriebszustände werden optisch angezeigt. Eine selbst regelnde Alarmschwellennachführung sorgt für ein gleich bleibendes Ansprechverhalten. Optional erweiterbar zu einer Rauchschaltzentrale. Die gesonderten Gehäuseoberteile sind in den Ausführungen Standard und Design erhältlich. Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen Leistungsmerkmale: - Optische Anzeige für Betrieb, leicht verschmutzt, stark verschmutzt, Störung und Alarm - Alarmschwellennachführung und Temperaturfühler - Messkammerüberwachung - Für die Montage am Sturz - Kompaktes Design - Optische Raucherkennung nach dem Streulichtprinzip - Keine Verwendung radioaktiver Präparate - RS-Bus kompatibel - Potenzialfreier Kontakt, öffnet bei Alarm und Störung - Standardinstallation, Kabel ohne Funktionserhalt - Gesonderte Gehäuseoberteile in verschiedenen Ausführungen und Farben erhältlich - Bauaufsichtlich zugelassen vom DIBt Nenndaten: Betriebsspannung 18 bis 28 VDC Stromaufnahme max. 22 mA Schaltleistung Relaiskontakt 30 V / 1 A Schutzart mit Gehäuseoberteil IP 40 Raucherkennung nach EN 54, Teil 7 Auslösung Temperatur ca. + 70 °C Betriebsumgebungstemperatur -20 °C bis +75 °C
DICTATOR V 1600 F Universal-Türdämpfer (Feuer- und Rauchschutz)
V 1600 F Universal-Türdämpfer für die Montage an Feuerschutztüren, Brandschutztüren und Rauchschutztüren
Der Dictator V 1600F ist eine Spezialausführung des Türdämpfers V 1600 mit fest eingestellter Schließgeschwindigkeit und starker Feder, der V 1600F besitzt für Deutschland ein bauaufsichtliches Prüfzeugnis zur Verwendung an Brandschutztüren (Nr. P-120001480). Bei der Montage an Brandschutztüren ist zwingend die Verwendung einer Montageplattesowohl für den Türdämpfer als auch den Haken vorgeschrieben, um den sicheren, dauerhaften Halt und damit die einwandfreie Funktion zu garantieren.Der Türdämpfer V 1600 F ist speziell für die Montage an Feuerschutztüren, Brandschutztüren und Rauchschutztüren geeignet. Dabei bietet er durch sein verchromtes Gehäuse, dem elegant verkleideten Dämpfzylinder und der unsichtbaren Befestigung ein sehr ansprechendes Design. Besonderes Merkmal des V 1600F ist die leichte Montage. Mit Hilfe einer patentierten Montageplatte wird er an der Türe befestigt, dann heruntergeklappt und mit leichtem Druck eingerastet. Der Türdämpfer V 1600 F ist für die Montage auf der Türvorderseite konzipiert. Der Türdämpfer V 1600 F eignet sich für Türen im Außen- und Innenbereich. Für den Außeneinsatz und Feuchträume wird er aus dem Material Nirosta hergestellt.
Montage des DICTATOR V 1600 F:
Klappen Sie zunächst die Grundplatte heraus und markieren am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte. Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen. Richten Sie das Gehäuse lotrecht aus, befestigen die Grundplatte endgültig mit den 4 Schrauben Ø 4,5x19 und schwenken dann das Gehäuse nach unten bis es an der Grundplatte einrastet. Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt. Oberfläche:ganzverchromtHinweise:
Bevor der Türdämpfer V 1600F an einer Rauch- oder Brandschutztür montiert wird, ist zu klären, ob der Türdämpfer in der Zulassung der Tür aufgeführt ist oder ob eine Herstellererklärung des Türenproduzenten existiert, in der die Anbringung des Türdämpfers an der jeweiligen Tür erlaubt wird.
Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011.
Lieferumfang Dictator V 1600 F: - Türdämpfer Dictator V 1600 F inkl Haken- Montageplatte Türdämpfer (optional)- Montageplatte Haken (optional)
Beschreibung
Haken
Bestellnummer
Dictator V 1600 F Universal-Türdämpfer 80 N, glanzverchromt
100910111013
300960300963300973
Montageplatte V 1600F für Brandschutztüren
205212
Montageplatte Haken V 1600F an Brandschutztüren
205231XL
