Hekatron ORS 142

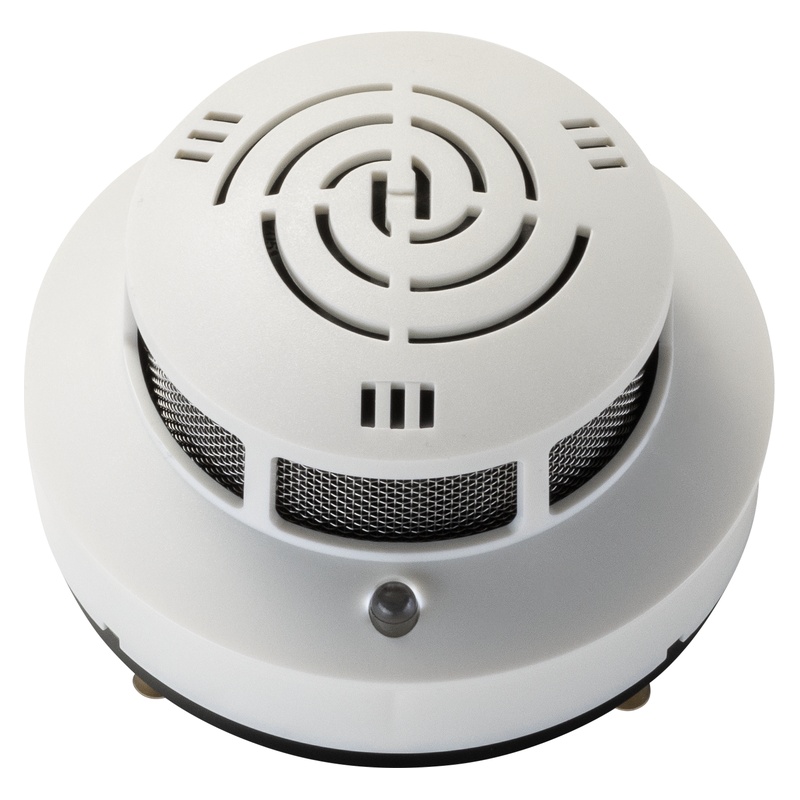

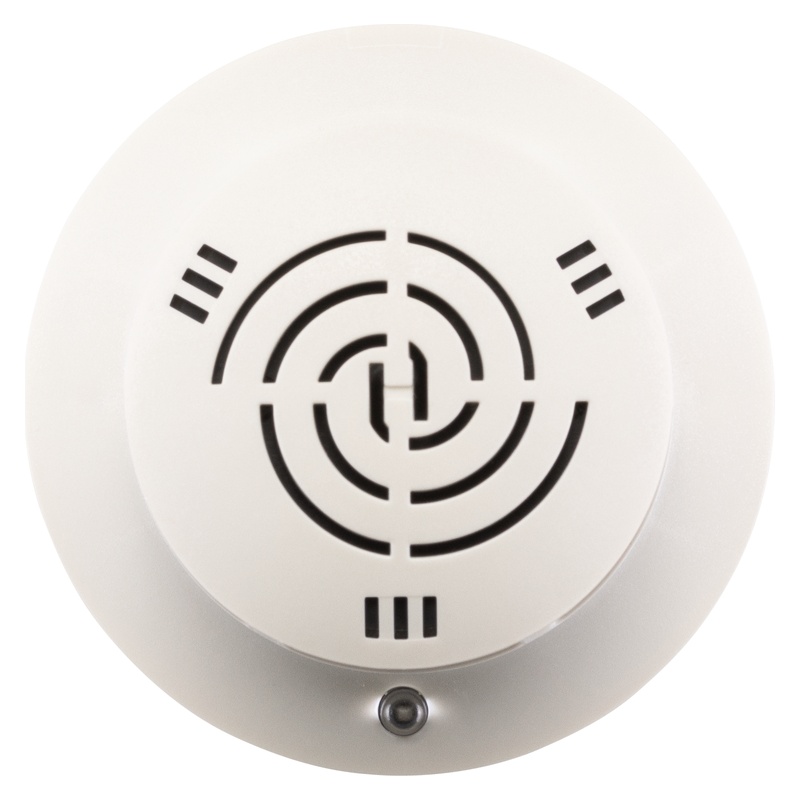

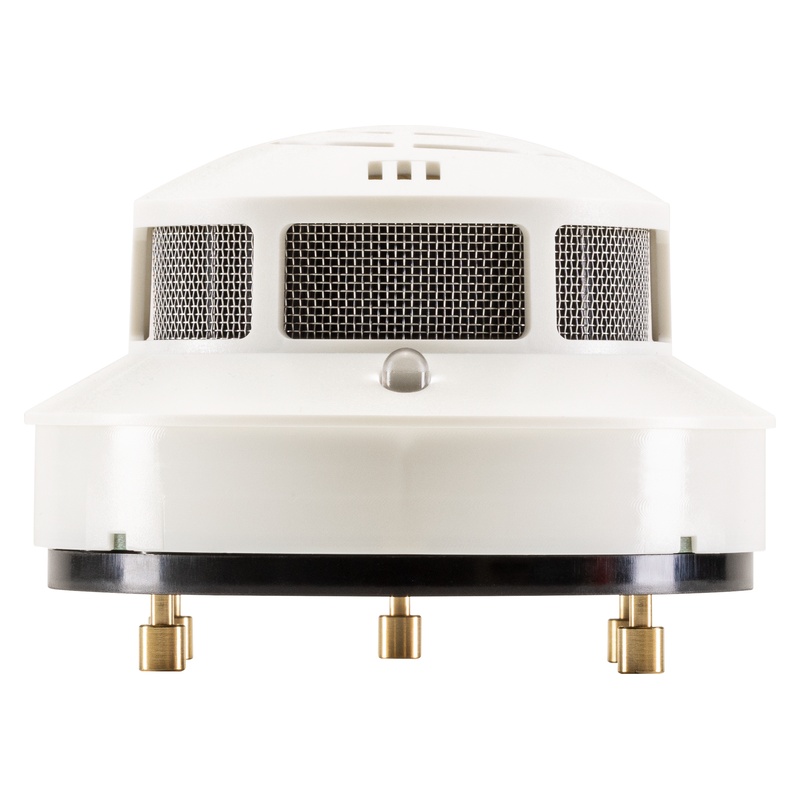

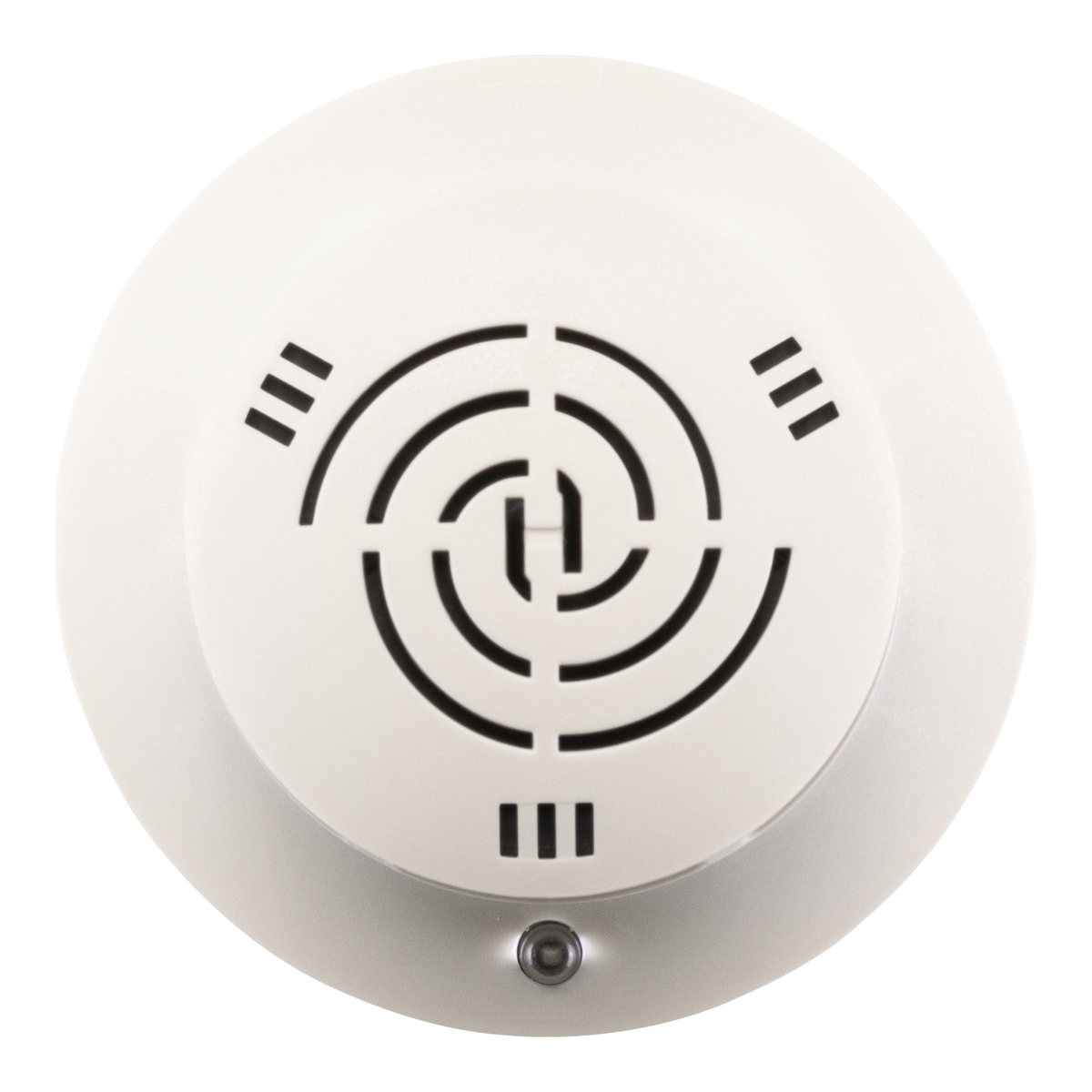

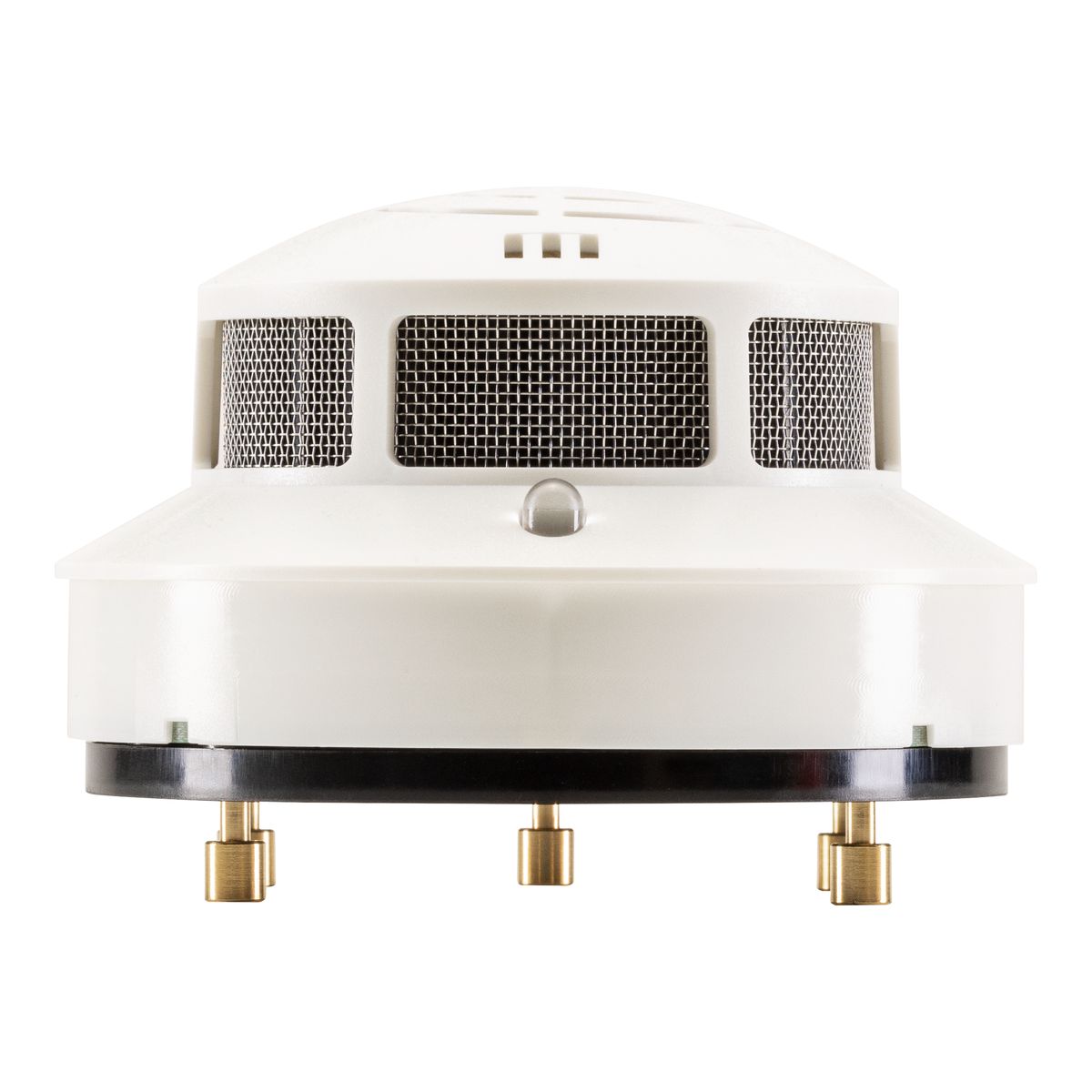

Hekatron ORS 142 AT RetroFit Rauchschalter für den Austausch in bestehenden Anlagen, die nach Zulassungsbescheid (Z. 6.5.-xxx) abgenommen wurden. Optischer Rauchschalter für Schwelbrände und offene Brände mit Rauchentwicklung.Optional kann die Leitungsüberwachung durch den Magnet im Sockel aktiviert werden.Eigenschaften:- Austauschanzeige nach DIN 14677- Verschmutzungskompensation- Optische Verschmutzungs-/Zustandsanzeige- Optionale integrierte Leitungsüberwachung- Erweiterter Temperaturbereich für bis zu minus 30 °C- Messkammerüberwachung- Kommunikationsanschluss für RSBus- Potentialfreier Öffner- Thermoelement zur Auslösung bei einer Umgebungstemperatur über 70 °C- Mit Staubschutzkappe Hinweis:Für Feststellanlagen, in denen Rauch- oder Thermoschalter von Hekatron Brandschutz verbaut sind und die nach Zulassungsbescheid (Z. 6.5.-xxx) abgenommen wurden, müssen für den Austausch RetroFit AT-Produkte verwendet werden. Diese sind speziell dafür zugelassen.Wichtig: Wird hier ein anderes als die hier genannten AT-Produkte eingesetzt, dann verliert die Anlage ihre Zulassung.  Bestellangaben:  Bezeichnung  Bestellnummer  Hekatron ORS 142 AT RetroFit ohne Sockel  31-5000017-04-01

Hekatron FSZ Basis Feststellanlagen-Zentrale Stromversorgung, Steuerung, Handtaster, Alarmspeicher und Resettaster in einem ProduktDie Hekatron Feststellanlagen-Zentrale FSZ Basis löst das bewährte NG 519 ab und kann auch in bestehende Anlagen eingebunden werden.Leistungsmerkmale:– Abwärtskompatibel zu bestehenden Feststellanlagen von Hekatron und damit kostengünstig in der Modernisierung– Optionale Leitungsüberwachung gemäß DIN EN 14637 (keine Leitungsüberwachung bei Ex-Anwendungen)– Alarmspeicherung– Individuelle Steuerungsmöglichkeiten durch zwei separate Alarmausgänge– Kabeleinführungen oben, unten und hinten– Leicht zugängliche Anschlussklemmen– Einsetzbar in schwierigen Umgebungsbedingungen mit Feuchtigkeit, Staub, Wärme, Kälte und Temperaturen von -10 °C bis +50 °C– Kurzschlusssicher– Kompatibel zu sämtlichen Vorgängerprodukten und bestehenden Leitungsnetzen– Wechselbare BeschriftungenLieferumfang:- 1 × Hekatron FSZ Basis- 1 × Verpackung- 1 × Montageanleitung- 1 × Montageset bestehend aus 2 Schrauben und 2 Dübeln- 1 × Kabelverschraubungsset bestehend aus:einer Kabelverschraubung M20 für die Netzzuleitung;drei Verschraubungen M16 für den Anschluss der Peripheriegeräte z.B. ORS 142, Türhaftmagnete, usw.- 1 × Einschub für den integrierten Auslösetaster mit der Beschriftung »Tür schließen« und »Tor schließen« für TDS 247 oder Handtaster

Raucherkennungsteil GEZE GC 151 für GEZE RSZ 6 / RSZ 7Sturzrauchmelder für den Austauch an vorhandenen GEZE Feststellanlagen RSZ 6 / RSZ 7- GEZE TS 5000 R- GEZE TS 5000 R-ISM- GEZE TS 5000 RFS- GEZE TS 4000 RFSWie kann der Sturzrauchschalters GEZE GC 151 geprüft werdenInnerhalb von ca. 2 Minuten die folgenden Schritte durchführen (Prüfgas, Mat. Nr. 059168):1. Die Resettaste betätigen, die Zustandsanzeige wechselt von grün nach rot. Warten bis die Zustandsanzeige wieder grün leuchtet.2. Türflügel ganz öffnen. Türflügel wird in der Offenlage von der Feststellanlage gehalten.3. Jetzt das Prüfgas im Abstand von 15 cm in die freie Rauchöffnung in kurzen 1 s Sprühstößen im Abstand von 1 s sprühen, dabei die obere Rauchöffnung des Rauchmelders abdecken. Der Rauchmelder muss auslösen (Wechsel der Zustandsanzeige von grün auf rot). Die Tür schließt. Fehlerbeschreibung GEZE RauchschalterDas GEZE Raucherkennungsteil GC 151 gib bei einen Fehler die Meldung über die LED aus.Fehlermeldungen entnehmen Sie bitte der folgenden TabelleAustausch eines GEZE ORS 141Die Leitungsüberwachung darf nur bei Verwendung als Ersatzteil in Altanlagen ohne Leitungsüberwachung (ORS 141) deaktiviert werden.Wird ein verschmutzer GEZE ORS 141 durch einen GC 151 ersetzt, die Leitungsüberwachung des GC 151 abschalten (Jumper J3)Bestellangaben:  Bezeichnung    Bestellnummer  GEZE Raucherkennungsteil GC 151    103555

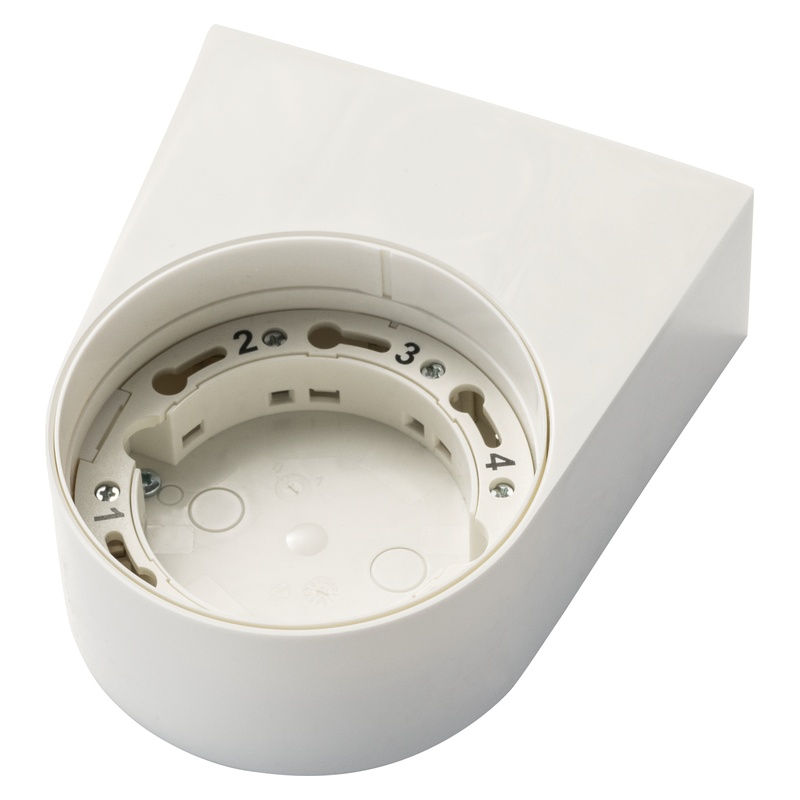

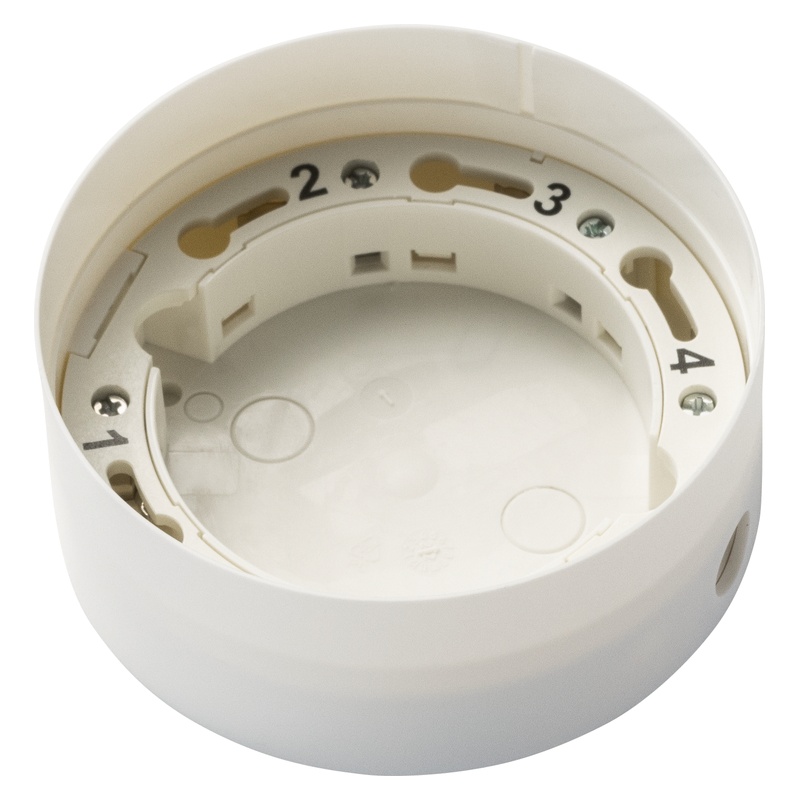

Sockel 143 A - Montagesockel für Hekatron Rauchmelder Universalsockel für Aufputzmontage und zur Montage an den Konsolen in trockenen Räumen- Einfache Montage und Installation- Kompatibel zur Melderserie 130 und 140 sowie den Rauchschaltern ORS 132/142 und dem Thermodifferentialschalter TDS 247- Klemmen mit QuetschschutzDie Sockel der Serie 143 sind für die Brandmelder der Typenreihe 130 und 140 sowie für die optischen Rauchschalter ORS 132, ORS 142 und den Thermodifferentialschalter TDS 247 konzipiertworden.Die Konsolen K 143-S und K 143-K, sind für die Montage der Rauchschalter am Sturz bzw. als Kragarm, gemäß den Ausführungsbestimmungen des Deutschen Instituts für Bautechnik (DIBt), geeignet.AnwendungDie Sockel der Serie 143 sind in verschiedenen Ausführungen lieferbar, die Auswahl ist abhängig von den Umgebungsbedingungen wie trockene oder feuchte Umgebung, und vom Montageort zum Beispiel Sturz, Decke oder Konsole.Funktion/AufbauDie Bajonettfassung der Sockel-serie 143 sorgt für eine einfache Montage und gewährleistet eine sichere Kontaktierung des Melders. Für die zuverlässige elektrische Verbindungmit dem Melder besitzen die Sockel Kontaktferdern, die die Anschlusstifte des Melders von beiden Seiten umfassen.Die Klemme 6 des Sockels hat keine Verbindung zum Melder und ist als Stützpunktklemme im Sockel vorgesehen

dormakaba RMZ Produktbeschreibung Die dormakaba RMZ (Rauchmeldezentrale) im Contur Design ist die zentrale Steuereinheit für Feststellanlagen an Feuer- und Rauchschutztüren. Sie vereint einen optischen Rauchmelder, ein stabilisiertes Netzteil und die Auslösevorrichtung in einem kompakten Gehäuse für die Sturzmontage. Im Brandfall oder bei Stromausfall unterbricht die RMZ die Stromzufuhr zu den angeschlossenen Feststellvorrichtungen (z. B. Haftmagnete oder Türschließer mit EMF), wodurch die Türen sicher schließen. Als Nachfolgemodell der bewährten DORMA RMZ gewährleistet dieses Gerät die Kompatibilität zu bestehenden und neuen Systemen. Sie dient nicht nur der Branderkennung direkt am Sturz, sondern versorgt und überwacht auch angeschlossene Komponenten wie externe Deckenrauchmelder und Handauslösetaster. Für technische Einkäufer und Facility Manager ist die RMZ die Standardlösung zur Einhaltung der DIN 14677 bei Feststellanlagen im Innenbereich. Hinweis für Sachkundige: Die aktuelle Generation der RMZ erfordert bei der Installation von externen Komponenten zwingend einen Abschlusswiderstand 43 kOhm. Dies ist besonders bei Retrofit-Maßnahmen (Austausch alter DORMA RMZ Geräte) zu beachten, da ältere Systeme oft mit 121 kΩ Widerständen arbeiteten. Einsatzgebiete Sturzmontage: Verwendung als primärer Sturzrauchmelder und Zentrale direkt über der Türöffnung an 1- und 2-flügeligen Türen. Energieversorgung: Dient als 24 V DC Spannungsversorgung für angeschlossene Feststellvorrichtungen (z. B. EM 500 Haftmagnete oder TS 93 EMF). Systemerweiterung: Fungiert als Anschlussknoten für gesetzlich geforderte zusätzliche Deckenmelder (bei Sturzhöhen > 1 m unter der Decke). Bestandssanierung: Ideal als Austauschgerät für ältere dormakaba RMZ oder DORMA RMZ Einheiten zur Verlängerung der Betriebserlaubnis der Feststellanlage. Rauchschutz: Einsatz an Rauchschutztüren in Flucht- und Rettungswegen zur sicheren Auslösung im Brandfall. Kompatibilität Rauchmelder: Kompatibel mit dormakaba RM-N (optischer Deckenrauchmelder) und RM-F (Funkrauchmelder via Funkmodul FM AP). Handtaster: Unterstützt den Anschluss von Handauslösetastern (Dorma HT) zur manuellen Türschließung. Feststellvorrichtungen: Steuert alle gängigen 24 V DC Feststellvorrichtungen wie G-EMF, G-EMR oder externe Haftmagnete an. Gebäudeleittechnik: Verfügt über potentialfreie Wechselkontakte zur Weiterleitung von Alarm- und Störungsmeldungen an übergeordnete Systeme. Design: Passt optisch nahtlos zu Türschließersystemen im Contur Design (z. B. TS 93). Technische Daten Produktart: Rauchmeldezentrale (Sturzmelder) Eingangsspannung: 230 V AC ± 10% Ausgangsspannung: 24 V DC Gesamtausgangsleistung: Max. 9,8 W (für Feststellvorrichtungen und externe Melder) Abschlusswiderstand (Linie): Abschlusswiderstand 43 kOhm (zwingend erforderlich) Schutzart: IP 30 Umgebungstemperatur: -20°C bis +40°C Normenkonformität: Geprüft nach EN 54 Teil 7, Zulassung nach DIBt für Feststellanlagen Montageanleitung Die Installation darf nur von einer Elektrofachkraft oder einem Sachkundigen für Feststellanlagen durchgeführt werden. Vorbereitung: Stellen Sie sicher, dass die 230 V Zuleitung spannungsfrei ist. Positionierung: Montieren Sie die RMZ unmittelbar über der Türöffnung (min. 10 mm Abstand, max. 0,1 m über Sturzunterkante). Befestigung: Zeichnen Sie die Bohrlöcher gemäß Schablone an und befestigen Sie die Grundplatte. Verkabelung: Schließen Sie die 230 V Netzzuleitung und die 24 V Leitungen zu den Feststellvorrichtungen an. Achten Sie auf die korrekte Polung und Zugentlastung. Externe Komponenten: Schließen Sie Deckenmelder und Handtaster an die entsprechenden Klemmen an. Setzen Sie den Abschlusswiderstand 43 kOhm am letzten Teilnehmer der Melderlinie. Inbetriebnahme: Konfigurieren Sie die DIP-Schalter (siehe Abschnitt DIP-Schalter), entfernen Sie die rote Schutzkappe und schalten Sie die Spannung ein. Führen Sie einen Funktionstest mit Prüfgas durch. Austauschanleitung (Retrofit) Beim Austausch einer alten DORMA RMZ (z. B. Art. 5000596.0201) gegen eine neue dormakaba RMZ müssen zwingend technische Anpassungen vorgenommen werden: Achtung - Widerstandswechsel: Die neue RMZ-Generation überwacht die Melderlinie auf Drahtbruch und Kurzschluss mit einem neuen Referenzwert. Alte Systeme nutzten 121 kΩ. Die neue RMZ benötigt zwingend 43 kΩ. Entfernen Sie alle alten 121 kΩ Widerstände aus angeschlossenen Handtastern und externen Rauchmeldern. Ersetzen Sie diese durch den im Lieferumfang enthaltenen Abschlusswiderstand 43 kOhm. Wird der Widerstand nicht getauscht, zeigt die Anlage eine dauerhafte Leitungsstörung (gelbe LED blinkt) an. Führen Sie nach dem Tausch einen Reset durch (siehe DIP-Schalter Konfiguration). Wartung nach DIN 14677 Die Betriebssicherheit von Feststellanlagen muss regelmäßig überprüft werden. Gemäß DIN 14677 ist der Betreiber verpflichtet, die Anlage monatlich auf Funktion zu prüfen und einmal jährlich eine Wartung durch einen Sachkundigen durchführen zu lassen. Austauschfrist: Aufgrund der Verschmutzung der optischen Kammer und der Alterung der Bauteile muss die Rauchmeldezentrale spätestens nach 8 Jahren ausgetauscht werden. Die RMZ signalisiert das Erreichen dieser Frist durch ein dauerhaftes Leuchten der gelben Service-LED (LED 2). Ein Weiterbetrieb über diesen Zeitraum hinaus ist normativ nicht zulässig. Fehlercodes und LED-Diagnose Die RMZ kommuniziert ihren Status über zwei LEDs an der Frontseite: LED 1 (Betrieb - Grün/Rot): Grün dauerhaft: Anlage in Betrieb / Normalzustand. Rot dauerhaft: Alarm ausgelöst (Rauch erkannt oder Handtaster betätigt). Grün blinkend: Wartezustand auf manuellen Reset (bei Einstellung "Hand-Reset"). LED 2 (Service - Gelb): Gelb blinkend: Störung (Drahtbruch, Kurzschluss) oder Verschmutzungsgrenze erreicht. Häufige Ursache: Falscher Abschlusswiderstand. Gelb dauerleuchtend: Austauschfrist gemäß DIN 14677 erreicht (8 Jahre). Gerät muss erneuert werden. Beide LEDs blinken: DIP-Schalter wurden im laufenden Betrieb verstellt. Bestätigung durch Drücken des Reset-Tasters erforderlich. DIP-Schalter Konfiguration Die RMZ lässt sich über 4 DIP-Schalter an die baulichen Gegebenheiten anpassen. Änderungen werden erst nach Betätigung des Reset-Tasters übernommen. DIP Funktion OFF (Standard) ON 1 Reset-Modus Automatisch: Anlage schaltet bei Rauchfreiheit selbstständig zurück. Manuell: Reset per Taster erforderlich (Pflicht bei Freilauftürschließern). 2 Topologie 1 Stichbetrieb (Linie) 2 Stichbetrieb (Stern) 3 Deckenmelder Ohne Deckenmelder Mit Deckenmelder (verpflichtend bei Sturz > 1m unter Decke). 4 Handtaster Ohne Handtaster Mit Handtaster (verpflichtend bei Haftmagneten). Häufige Fragen (FAQ) zur dormakaba RMZ Warum blinkt die gelbe LED nach der Installation? Dies deutet meist auf einen falschen Abschlusswiderstand hin. Die dormakaba RMZ benötigt zwingend 43 kΩ. Überprüfen Sie, ob in den angeschlossenen Handtastern oder Deckenmeldern noch alte 121 kΩ Widerstände verbaut sind und tauschen Sie diese aus. Was bedeutet das dauerhafte Leuchten der gelben LED? Die gelbe LED leuchtet dauerhaft, wenn die maximale Nutzungsdauer von 8 Jahren gemäß DIN 14677 erreicht ist. Die Rauchmeldezentrale muss ausgetauscht werden, um die Funktionssicherheit der Feststellanlage weiterhin zu gewährleisten. Wann sind zusätzliche Deckenrauchmelder erforderlich? Wenn der Abstand zwischen der Unterkante des Sturzes (wo die RMZ montiert ist) und der Decke mehr als 1 Meter beträgt, müssen laut Zulassung zusätzlich zwei Deckenrauchmelder (z. B. RM-N) installiert und angeschlossen werden (DIP 3 auf ON). Wann muss der manuelle Reset (DIP 1 ON) aktiviert werden? Ein manueller Reset ist vorgeschrieben, wenn die Feststellanlage in Verbindung mit Freilauftürschließern (z. B. TS 99 FL) oder in Fluchtwegsicherungssystemen eingesetzt wird. Die Tür darf nach Alarm nicht automatisch wieder feststellen. Welcher Abschlusswiderstand muss verwendet werden? Für die Leitungsüberwachung ist zwingend ein Abschlusswiderstand 43 kOhm erforderlich. Dieser muss am letzten Teilnehmer der Melderlinie (z. B. letzter Deckenmelder oder Handtaster) installiert werden. Was passiert bei einem Stromausfall? Die RMZ arbeitet nach dem Ruhestromprinzip. Bei Stromausfall fällt das Relais ab, die Stromversorgung zu den Feststellvorrichtungen wird unterbrochen und die Türen schließen sicher über die Türschließer (Fail-Safe-Funktion). Darf die Staubschutzkappe während des Betriebs aufgesetzt bleiben? Nein. Die rote oder transparente Staubschutzkappe dient nur dem Schutz während der Bauphase. Sie muss vor der Inbetriebnahme zwingend entfernt werden, da sonst kein Rauch in die Messkammer eindringen kann. Warum blinken beide LEDs (Gelb und Grün/Rot) gleichzeitig? Dies signalisiert, dass die DIP-Schalter-Einstellungen verändert wurden, während die Anlage unter Spannung stand. Um die neuen Einstellungen zu übernehmen und den Fehler zu löschen, muss der Reset-Taster auf der Platine kurz gedrückt werden.

GEZE-Feststellanlage TS 5000 R-ISM mit integrierter mechanischer Schließfolgeregelung und integrierter Rauchschalterzentralefür die Montage an Feuer- und Rauchschutztüren,nach EN 1158, Größe 2-6,mit durchgehender Gleitschiene, 30 mm Bauhöhe,mit integrierter mechanischer Schließfolgeregelung,mit elektromechanischer Feststellung stufenlos vonca. 800 bis ca. 1300 auf exakten Punkt einstellbar nach EN 1155,variable Feststellkraft, Feststellposition überfahrbar,integrierte Rauchschalterzentrale mit Alarmschwellennachführung,Verschmutzungsanzeige und Prüftaste,von vorn einstellbare Schließkraft EN Größe 2-6,Schließgeschwindigkeit und Endschlag,mit von vorn regulierbarer Öff nungsdämpfung,mit optischer Größenanzeige,Normalmontage auf Türblatt/Bandseite,Montageplatten für TürschließerFarbton: silberfarbigMontageart:Normalmontage auf Türblatt/Bandseite, mit Montageplatten für TürschließerLieferumfang:- 2 x Türschließer GEZE TS 5000- R-ISM-Gleitschine mit integrierter Schließfolgeregelung integrierter Rauchschalterzentrale- Montageplatten für Türschließer
