GEZE TS 5000 R-ISM mit integrierter Schließfolgeregelung und Rauchmelder

GEZE TS 5000 R-ISM Gleitschienentürschließer zweiflügelig mit Rauchmelder und Feststellanlage silberfarbig

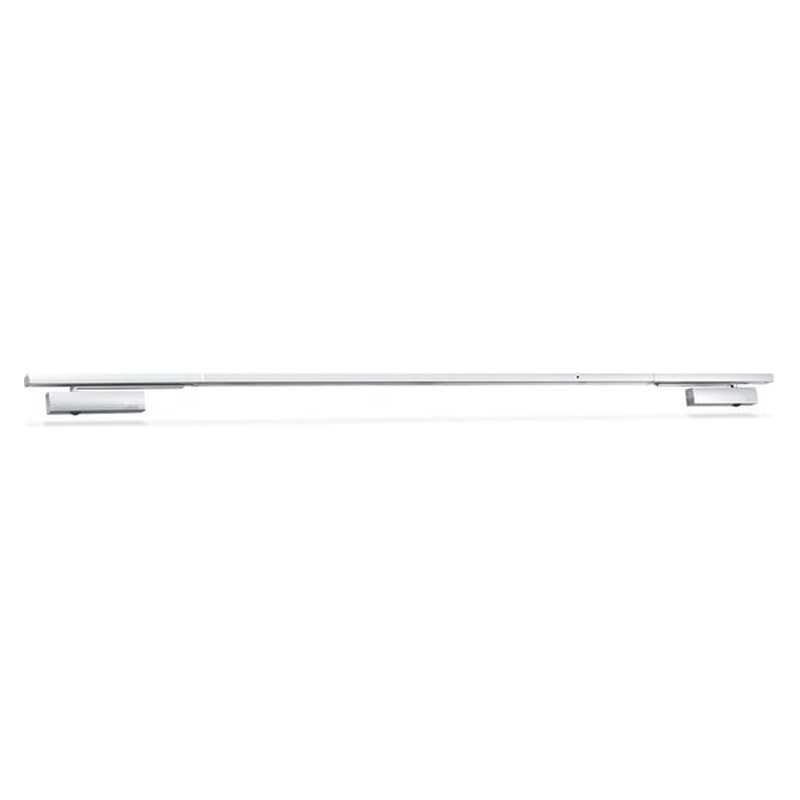

GEZE TS 5000 R-ISM Gleitschienentürschließer zweiflügelig mit Feststellanlage und Rauchmelder Produktfoto

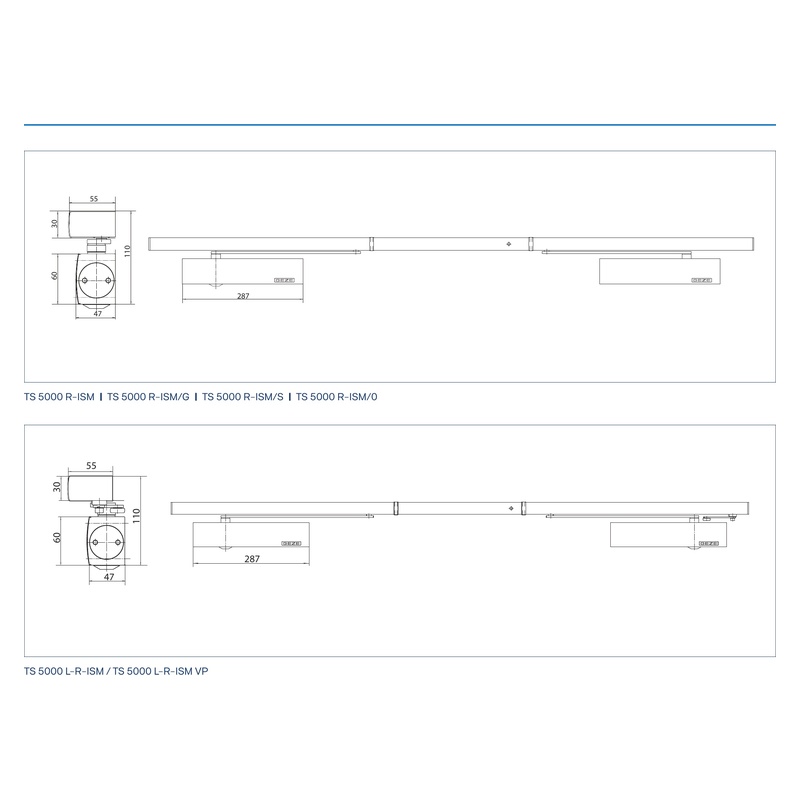

GEZE TS 5000 R-ISM Maßzeichnung zweiflügelig R-ISM-Gleitschiene Bandseite

1.188,81 €*

inkl. MwSt

999,00 €

zzgl. MwSt

Lieferzeit: 2-5 Werktage

Artikelnummer: 027333.115614

GEZE TS 5000 R-ISM Feststellanlage

Komplette Feststellanlage für zweiflügelige Türen mit integriertem Rauchmelder (GEZE GC 151) und RSZ in der R-ISM-Gleitschiene, 230V AC, EN 2-6

Kurz & Knapp

Komplette Feststellanlage: Rauchmelder + Rauchschalterzentrale (RSZ) + Feststellung in R-ISM-Gleitschiene integriert
230V AC / 50 Hz Netzanschluss
Mechanische Schließfolgeregelung (ISM) in Gleitschiene integriert
EN 2-6, Bandabstand 1500–2800 mm (Überlänge 3200 mm)
Min. Standflügelbreite 400 mm, min. Gangflügelbreite 875 mm
Feststellbereich 80°–130°, beidseitig
Varianten: beidseitig (R-ISM), Gangflügel (R-ISM/G), Standflügel (R-ISM/S), ohne Feststellung (R-ISM/0)

GEZE TS 5000 R-ISM — Die komplette Feststellanlage für zweiflügelige Türen

Der GEZE TS 5000 R-ISM ist eine komplette Feststellanlage für zweiflügelige Brandschutztüren. Alle Komponenten — Rauchmelder (Sturzrauchschalter GC 151), Rauchschalterzentrale (RSZ), elektrische Feststellung und mechanische Schließfolgeregelung — sind in der durchgehenden R-ISM-Gleitschiene (2740 × 55 × 30 mm) integriert. Es werden keine externen Rauchmelder oder RSZ benötigt.

Das System arbeitet mit 230V AC / 50 Hz Netzanschluss. Die Feststellung hält die Tür beidseitig in einem Bereich von 80° bis 130° offen. Bei Rauchentwicklung erkennt der integrierte Rauchmelder den Brand und die RSZ löst die Feststellung aus. Die Tür schließt selbstständig mit korrekter Schließfolge — Standflügel vor Gangflügel.

Im Vergleich zum E-ISM (24V DC, externe Komponenten) ist der R-ISM die kompakteste Lösung: eine Gleitschiene enthält alles. Zusätzlich bietet der R-ISM Komfortfunktionen wie Verschmutzungsanzeige, Alarmschwellennachführung und einen potenzialfreien Kontakt zur Abfrage der Offenhaltung.

Vorteile des GEZE TS 5000 R-ISM

All-in-One-Lösung — Rauchmelder, RSZ, Feststellung und Schließfolgeregelung in einer Gleitschiene
Keine externen Komponenten — kein separater Rauchmelder, keine externe RSZ
Verschmutzungsanzeige — signalisiert Wartungsbedarf des Rauchmelders
Alarmschwellennachführung — kompensiert schleichende Verschmutzung automatisch
Potenzialfreier Kontakt — zur Abfrage der Offenhaltung (z. B. Gebäudeleittechnik)
Feststellbereich 80°–130° — beidseitig, flexibel einstellbar
Zugelassen nach EN 1154 und EN 1155 — Feuer- und Rauchschutztüren
4 Feststellungs-Varianten — beidseitig, Gangflügel, Standflügel, ohne Feststellung

Technische Daten

Eigenschaft	Wert
Schließkraft	EN 2-6 (stufenlos einstellbar)
Max. Türblattbreite	1400 mm pro Flügel
Bandabstand min.	1500 mm
Bandabstand max.	2800 mm (Überlänge 3200 mm)
Standflügelbreite min.	400 mm
Gangflügelbreite min.	875 mm
Feststellbereich	80°–130° (beidseitig)
Spannungsversorgung	230V AC / 50 Hz
R-ISM-Gleitschiene (B × H × T)	2740 × 55 × 30 mm (Überlänge: 3140 × 55 × 30 mm)
Schließkörper (B × H × T)	287 × 47 × 60 mm (2 Stück)
Schließfolgeregelung	Mechanisch (ISM), in Gleitschiene integriert
Rauchmelder	In Gleitschiene integriert
RSZ	In Gleitschiene integriert
Verschmutzungsanzeige	Ja
Alarmschwellennachführung	Ja
Potenzialfreier Kontakt	Ja (Abfrage Offenhaltung)
Zulassungen	DIN EN 1154, DIN EN 1155

Schließfolgeregelung und Feststellanlage

Der TS 5000 R-ISM vereint drei Funktionen in einer Gleitschiene:

Mechanische Schließfolgeregelung (ISM): Standflügel schließt vor Gangflügel
Elektrische Feststellung: Hält Tür bei 80°–130° offen
Integrierter Rauchmelder + RSZ: Erkennt Rauch, löst Feststellung aus

Bei Brandalarm oder Stromausfall schließt die Tür mit korrekter Schließfolge. Alle drei Funktionen arbeiten zuverlässig zusammen — ohne externe Komponenten.

Montagearten GEZE TS 5000 R-ISM

Montageart	Position Schließer	Position Gleitschiene	Hinweis
Normalmontage Bandseite	Türblätter (je 1 Schließer pro Flügel)	Rahmen / Sturz (durchgehend)	230V AC Anschluss an Gleitschiene

Montageplatte R-ISM (Art. 118690) bei Feuer- und Rauchschutztüren zwingend erforderlich.

Normen & Zulassungen

DIN EN 1154 — Türschließmittel
DIN EN 1155 — Elektrisch gesteuerte Feststellvorrichtungen
DIN EN 1158 — Koordinierungseinrichtungen (Schließfolgeregelung)
DIN 14677 — Instandhaltung von Feststellanlagen (jährliche Prüfung)
DIN EN 14637 — Elektrisch gesteuerte Feststellanlagen für Feuer-/Rauchschutztüren
Feuer- und Rauchschutztüren — zugelassen für T30, T60, T90

Integrierte Feststellanlage

Die R-ISM-Gleitschiene enthält eine vollständige Feststellanlage:

Funktion	Details
Rauchmelder	In Gleitschiene integriert, beidseitig wirkend
Rauchschalterzentrale (RSZ)	In Gleitschiene integriert
Feststellung	Elektromagnetisch, Feststellbereich 80°–130°
Auslösung	Rauch, Stromausfall, Handtaster (optional)
Verschmutzungsanzeige	LED-Anzeige bei Wartungsbedarf
Alarmschwellennachführung	Automatische Kompensation schleichender Verschmutzung
Potenzialfreier Kontakt	Zur Abfrage der Offenhaltung

4 Gleitschienen-Varianten:

R-ISM: Feststellung beidseitig (Gang- und Standflügel)
R-ISM/G: Feststellung nur am Gangflügel
R-ISM/S: Feststellung nur am Standflügel
R-ISM/0: Rauchmelder + RSZ, aber ohne Feststellung (nur Überwachung + Schließfolgeregelung)

Elektrischer Anschluss

Parameter	Wert
Spannungsversorgung	230V AC / 50 Hz (Netzanschluss)
Anschluss	Direkt an R-ISM-Gleitschiene
Externe Komponenten	Keine erforderlich (alles integriert)
Sicherheitsprinzip	Fail-Safe (stromlos = geschlossen)
Optionaler Handtaster	Zum manuellen Auslösen der Feststellung
Potenzialfreier Kontakt	Zur Einbindung in Gebäudeleittechnik

Der 230V AC Anschluss muss durch eine Elektrofachkraft erfolgen.

Brandschutz

Der TS 5000 R-ISM ist eine bauaufsichtlich zugelassene Feststellanlage für Feuer- und Rauchschutztüren. Der integrierte Rauchmelder überwacht beidseitig den Türbereich. Bei Rauchentwicklung löst die RSZ die Feststellung aus und die Tür schließt mit korrekter Schließfolge.

DIN 14677: Jährliche Prüfung durch befähigte Person (Pflicht)
DIN EN 14637: Anforderungen an Feststellanlagen für Feuer-/Rauchschutztüren
Funktionstest: Regelmäßig (Empfehlung: monatlich) mit Prüfgas oder Auslösetaste
Verschmutzungsanzeige: Warnt rechtzeitig vor Einschränkung der Rauchmelder-Empfindlichkeit

Kompatibilität

Schließer: 2x GEZE TS 5000 (Art. 027333) — identisch zu ISM und E-ISM
Montageplatte: Art. 118690 (R-ISM-spezifisch, nicht identisch mit ISM/E-ISM)
Nachrüstung: Von ISM auf R-ISM durch Gleitschienen-Tausch + 230V Anschluss
Handtaster: Optional anschließbar zum manuellen Auslösen
Gebäudeleittechnik: Potenzialfreier Kontakt für Statusabfrage

Die GEZE TS 5000 Familie im Überblick

Der TS 5000 bildet die Basis einer umfangreichen Produktfamilie. Jede Variante erweitert den Funktionsumfang für spezifische Anforderungen — von Bandgegenseite über Barrierefreiheit bis zur Feststellanlage.

Modell	EN	Montage / Funktion	Besonderheit
TS 5000	EN 2-6	Bandseite	Basis, optische Schließkraftanzeige
TS 5000 L	EN 2-6	Bandgegenseite	Nicht sichtbar von Öffnungsseite
TS 5000 L + Feststellung	EN 2-6	BGS + mech. Feststellung	Inkl. Feststelleinheit
TS 5000 L-E	EN 2-6	BGS + E-Feststellung	24V DC, 80-130°
TS 5000 L-R	EN 2-6	BGS + Feststellanlage	Rauchschalter integriert
TS 5000 L-ECline	EN 3-5	BGS + Öffnungsunterstützung	Barrierefrei bis 1250 mm
TS 5000 R-ISM	EN 2-6	BS, zweiflügelig + Rauchschalter	Feststellanlage, Schließfolge

Einsatzgebiete

Krankenhäuser und Kliniken
Brandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.

Pflegeeinrichtungen und Seniorenheime
Barrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.

Hotels und Beherbergungsbetriebe
Brandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.

Büro- und Verwaltungsgebäude
Brandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.

Schulen und Bildungseinrichtungen
Fluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.

Breite Durchgänge und Doppelflügeltüren
Die integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.

Fehlersuche & Troubleshooting

Problem: Tür schließt nicht vollständig
Ursache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.
Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.
Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.

Problem: Tür lässt sich schwer öffnen
Ursache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.
Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.

Problem: Feststellung löst nicht bei Rauchalarm
Ursache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.
Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.
Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.

Problem: Tür bleibt nicht in Feststellposition
Ursache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.
Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).

Problem: Hydrauliköl tritt aus
Ursache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.

Problem: LED am Rauchmelder dauerhaft rot
Ursache 1: Rauchalarm aktiv — Raum lüften, Melder setzt sich nach Abklingen des Rauchs selbst zurück.
Ursache 2: Melder verschmutzt — Melder austauschen (Reinigung nicht zulässig).
Ursache 3: Lebensdauer überschritten (8 Jahre nach DIN 14677) — Melder tauschen.

Wartung & Prüfung nach DIN 14677

Prüfung	Intervall	Durchführung	Umfang
Funktionsprüfung	Monatlich	Eingewiesene Person	Rauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigen
Umstellung auf vierteljährlich	Nach 12 fehlerfreien Monatsprüfungen	Eingewiesene Person	Wie monatliche Prüfung — Umstellung dokumentieren
Jährliche Fachprüfung	Jährlich	Fachkraft nach DIN 14677-2	Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-Zustand
Rauchmelder-Tausch	8 Jahre	Fachkraft	Herstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)
Prüfbuch führen	Fortlaufend	Betreiber	Alle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithalten

Prüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.

Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich.

Häufig gestellte Fragen

Was ist der Unterschied zwischen R-ISM und E-ISM?
R-ISM hat Rauchmelder und RSZ in der Gleitschiene integriert (230V AC, All-in-One). E-ISM braucht externe RSZ + Rauchmelder (24V DC). R-ISM ist kompakter, E-ISM flexibler bei der Rauchmelder-Platzierung.

Brauche ich bei R-ISM noch zusätzliche Rauchmelder?
Nein, der Rauchmelder ist in der R-ISM-Gleitschiene integriert und überwacht den Türbereich beidseitig. Zusätzliche Rauchmelder im Raum sind unabhängig von der Feststellanlage.

Was bedeutet R-ISM/0 (ohne Feststellung)?
Die R-ISM/0-Gleitschiene enthält Rauchmelder, RSZ und Schließfolgeregelung, aber keine Feststellfunktion. Die Tür wird also nicht offen gehalten, aber der Rauchmelder überwacht den Bereich und kann Alarm an die Gebäudeleittechnik melden.

Welchen Bandabstand brauche ich mindestens?
Mindestens 1500 mm (mehr als bei ISM mit 1500 mm, weil der integrierte Rauchmelder Platz braucht). Maximum: 2800 mm, mit Überlängen-Gleitschiene 3200 mm.

Warum ist die min. Gangflügelbreite 875 mm?
Der integrierte Rauchmelder und die RSZ benötigen eine Mindestbreite am Gangflügel von 875 mm, damit alle Komponenten in der Gleitschiene Platz haben.

Kann ich von ISM auf R-ISM nachrüsten?
Ja. Die Schließer (2x TS 5000) bleiben identisch. Sie tauschen die ISM-Gleitschiene gegen eine R-ISM-Gleitschiene und verlegen einen 230V AC Anschluss. Die Montageplatte ist R-ISM-spezifisch (Art. 118690).

Wie oft muss die R-ISM-Feststellanlage geprüft werden?
Nach DIN 14677 jährlich durch eine befähigte Person. Zusätzlich empfiehlt sich ein monatlicher Funktionstest. Die Verschmutzungsanzeige signalisiert Wartungsbedarf des Rauchmelders.

Häufige Fragen zur Auswahl zweiflügeliger Türschließer

R-ISM oder E-ISM — welche Feststellanlage?
R-ISM: All-in-One (230V AC), kein externes Zubehör, kompakteste Lösung. E-ISM: 24V DC, externe RSZ + Rauchmelder, flexibler bei Rauchmelder-Platzierung. R-ISM ist die erste Wahl, wenn Einfachheit und kompakte Montage wichtig sind.

Brauche ich eine Feststellanlage?
Nur wenn die Brandschutztür im Normalbetrieb offen stehen soll. Ohne Offenhaltung reicht ein ISM (mechanisch) oder ISM mit mechanischer Feststelleinheit (118437).

Welche Variante für welchen Einsatz?
R-ISM (beidseitig) = Standard für offen stehende Brandschutztüren. R-ISM/G = nur Gangflügel offen. R-ISM/S = nur Standflügel offen. R-ISM/0 = Rauchüberwachung ohne Offenhaltung.

Kann ich den R-ISM mit Panikfunktion kombinieren?
Für Bandgegenseite gibt es die R-ISM-Gleitschiene BG VP (Art. 133711) mit Vollpanikfunktion. Auf der Bandseite ist die Panikfunktion nicht verfügbar.

Welche Normen gelten?
EN 1154 (Türschließer), EN 1155 (Feststellvorrichtung), EN 1158 (Schließfolge), DIN 14677 (Prüfpflicht jährlich), DIN EN 14637 (Feststellanlagen).

Wartungsintervalle?
DIN 14677: jährlich (Pflicht). Monatlicher Funktionstest empfohlen. Verschmutzungsanzeige beachten. Alarmschwellennachführung arbeitet automatisch, aber bei Ansprechen der Verschmutzungsanzeige Rauchmelder reinigen.
