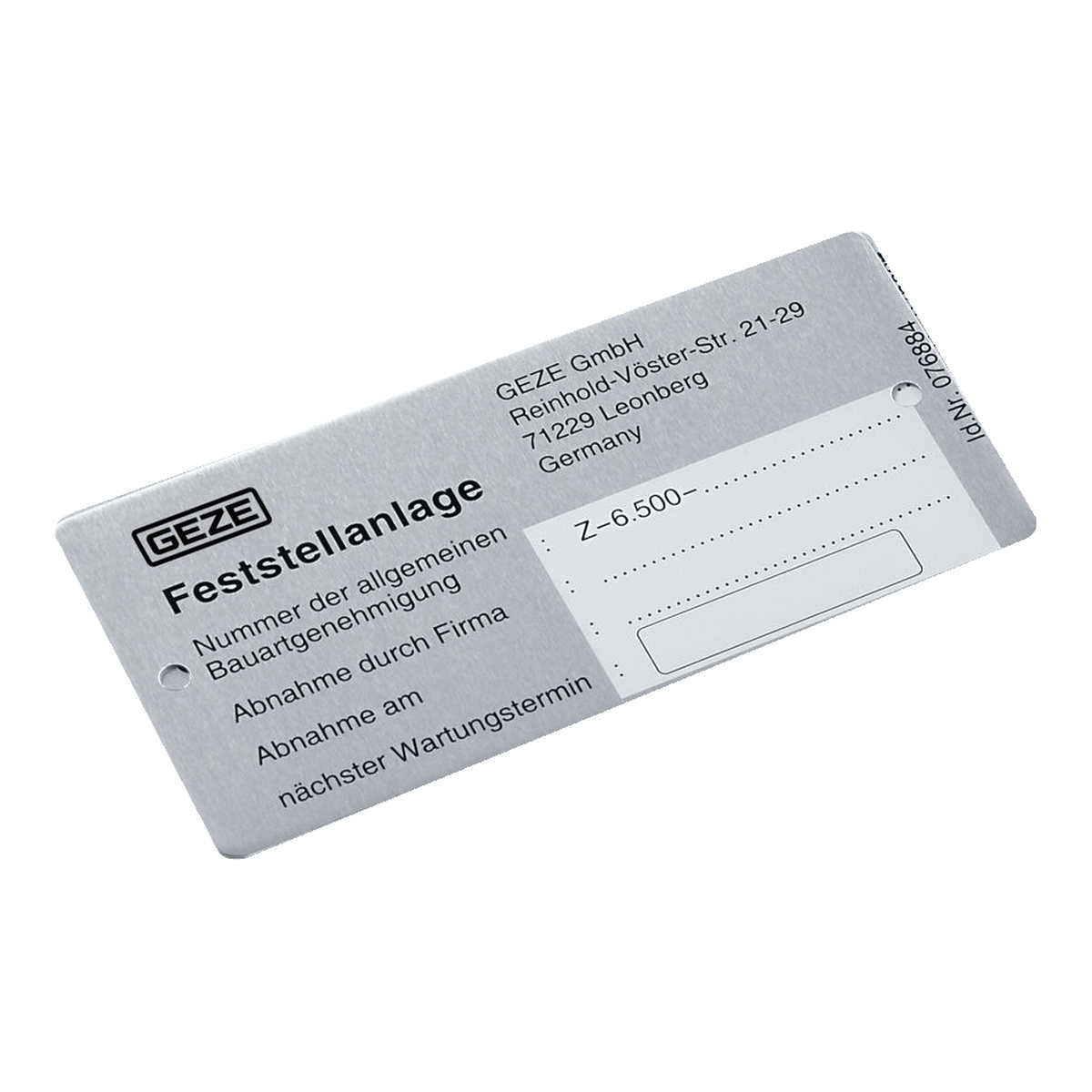

GEZE Zulassungsschild für Feststellanlagen

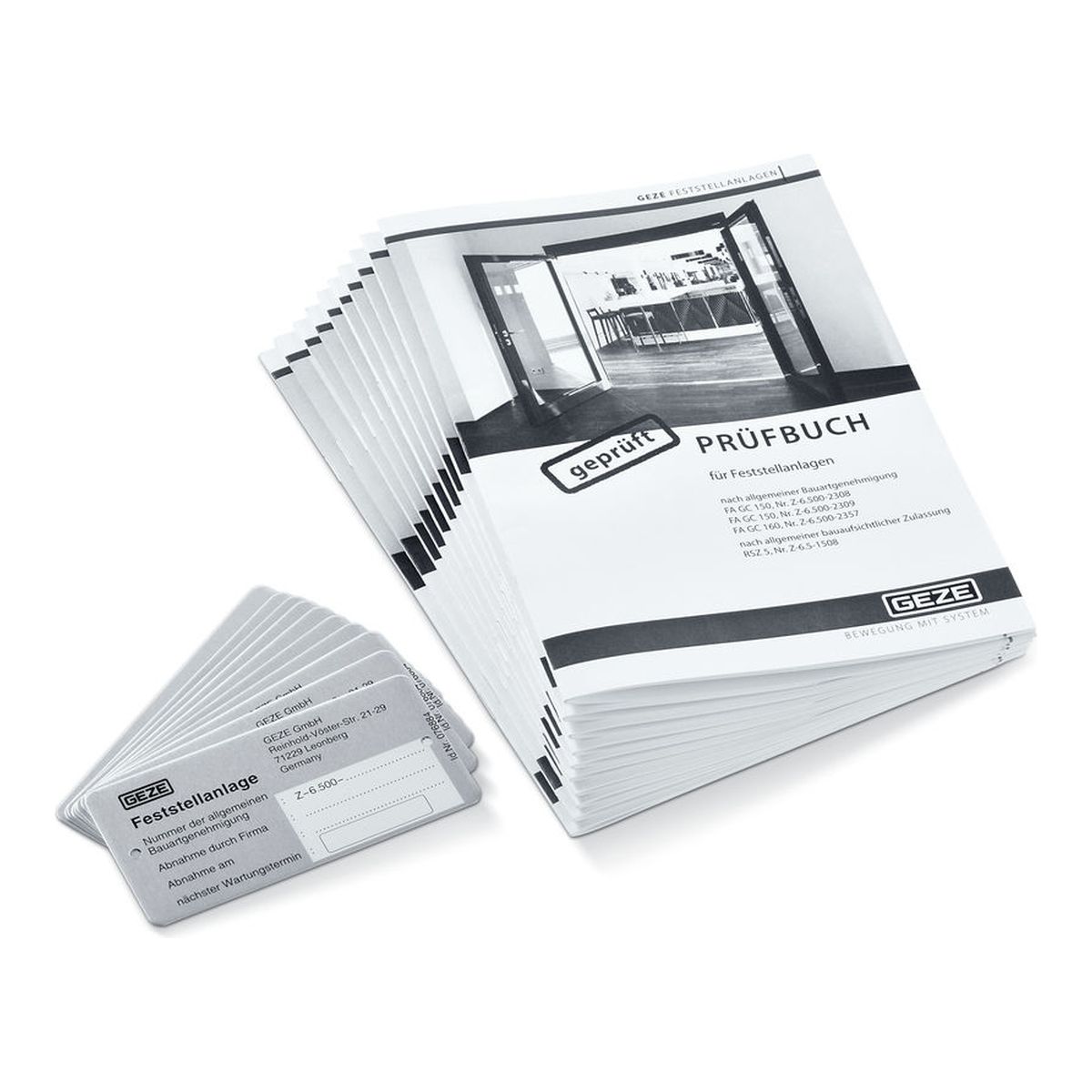

GEZE Prüfbuch für Feststellanlagen

GEZE TS 5000 R Feststellanlage mit integriertem Rauchmelderfür die Montage an Feuer- und Rauchschutztüren,mit Gleitschiene, 30 mm Bauhöhe,mit elektromechanischer Feststellung stufenlos von80° bis 130° auf exakten Punkt einstellbar nach EN 1155,Feststellposition überfahrbar,mit integrierter Rauchschalterzentrale,von vorn einstellbare Schließkraft EN Größe 2-6,Schließgeschwindigkeit und Endschlag,mit regulierbarer Öffnungsdämpfung,mit optischer Größenanzeige,Normalmontage auf Türblatt/Bandseite,mit MontageplatteFarbton: silberfarbigweißAnwendungsbereich GEZE TS 5000 R:Für Anschlagtüren, Flügelbreite bis 1400 mmFür rechts und links angeschlagene Türen ohne Umstellung verwendbarFür Brandschutztüren (Türschließer mit Montageplatte)Montageart:Türblattmontage auf Bandseite, mit Montageplatte. Farbe Artnr. Türschließer Artnr. Gleitschiene Artnr. Montageplatte silberfarbig 027351 116300 049185 weiß RAL 9016 029400 116302 068627 Lieferumfang: - Türschließer TS 5000 komplett - R-Gleitschiene mit integriertem Rauchmelder und elektromechanischer Feststellung- Montageplatte für Türschließer

GEZE-Feststellanlage TS 5000 R-ISM mit integrierter mechanischer Schließfolgeregelung und integrierter Rauchschalterzentralefür die Montage an Feuer- und Rauchschutztüren,nach EN 1158, Größe 2-6,mit durchgehender Gleitschiene, 30 mm Bauhöhe,mit integrierter mechanischer Schließfolgeregelung,mit elektromechanischer Feststellung stufenlos vonca. 800 bis ca. 1300 auf exakten Punkt einstellbar nach EN 1155,variable Feststellkraft, Feststellposition überfahrbar,integrierte Rauchschalterzentrale mit Alarmschwellennachführung,Verschmutzungsanzeige und Prüftaste,von vorn einstellbare Schließkraft EN Größe 2-6,Schließgeschwindigkeit und Endschlag,mit von vorn regulierbarer Öff nungsdämpfung,mit optischer Größenanzeige,Normalmontage auf Türblatt/Bandseite,Montageplatten für TürschließerFarbton: silberfarbigMontageart:Normalmontage auf Türblatt/Bandseite, mit Montageplatten für TürschließerLieferumfang:- 2 x Türschließer GEZE TS 5000- R-ISM-Gleitschine mit integrierter Schließfolgeregelung integrierter Rauchschalterzentrale- Montageplatten für Türschließer

Raucherkennungsteil GEZE GC 151 für GEZE RSZ 6 / RSZ 7Sturzrauchmelder für den Austauch an vorhandenen GEZE Feststellanlagen RSZ 6 / RSZ 7- GEZE TS 5000 R- GEZE TS 5000 R-ISM- GEZE TS 5000 RFS- GEZE TS 4000 RFSWie kann der Sturzrauchschalters GEZE GC 151 geprüft werdenInnerhalb von ca. 2 Minuten die folgenden Schritte durchführen (Prüfgas, Mat. Nr. 059168):1. Die Resettaste betätigen, die Zustandsanzeige wechselt von grün nach rot. Warten bis die Zustandsanzeige wieder grün leuchtet.2. Türflügel ganz öffnen. Türflügel wird in der Offenlage von der Feststellanlage gehalten.3. Jetzt das Prüfgas im Abstand von 15 cm in die freie Rauchöffnung in kurzen 1 s Sprühstößen im Abstand von 1 s sprühen, dabei die obere Rauchöffnung des Rauchmelders abdecken. Der Rauchmelder muss auslösen (Wechsel der Zustandsanzeige von grün auf rot). Die Tür schließt. Fehlerbeschreibung GEZE RauchschalterDas GEZE Raucherkennungsteil GC 151 gib bei einen Fehler die Meldung über die LED aus.Fehlermeldungen entnehmen Sie bitte der folgenden TabelleAustausch eines GEZE ORS 141Die Leitungsüberwachung darf nur bei Verwendung als Ersatzteil in Altanlagen ohne Leitungsüberwachung (ORS 141) deaktiviert werden.Wird ein verschmutzer GEZE ORS 141 durch einen GC 151 ersetzt, die Leitungsüberwachung des GC 151 abschalten (Jumper J3)Bestellangaben:  Bezeichnung    Bestellnummer  GEZE Raucherkennungsteil GC 151    103555

Zulassungsschild für DORMA Feststellanlagen Zulassungsetiketten für Feststellanlagen von DORMA an Feuerschutzabschlüssen Felder: - Produkt: - Abnahme durch Firma: - Abnahme am: - nächste Wartung

Hekatron ORS 142Kompakter Rauchschalter für Wand- / Sturzmontage Optischer Rauchschalter mit Raucherkennung nach dem Streulichtprinzip (EN 54, Teil 7). Ein zusätzlicher Temperaturfühler spricht bei einem Temperaturgrenzwert von ca. + 70 °C an. Die Auswerteelektronik überwacht den Rauchmessteil auf Verschmutzung und Störung. Die jeweiligen Betriebszustände werden optisch angezeigt. Eine selbst regelnde Alarmschwellennachführung sorgt für ein gleich bleibendes Ansprechverhalten. Optional erweiterbar zu einer Rauchschaltzentrale. Die gesonderten Gehäuseoberteile sind in den Ausführungen Standard und Design erhältlich. Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen Leistungsmerkmale: - Optische Anzeige für Betrieb, leicht verschmutzt, stark verschmutzt, Störung und Alarm - Alarmschwellennachführung und Temperaturfühler - Messkammerüberwachung - Für die Montage am Sturz - Kompaktes Design - Optische Raucherkennung nach dem Streulichtprinzip - Keine Verwendung radioaktiver Präparate - RS-Bus kompatibel - Potenzialfreier Kontakt, öffnet bei Alarm und Störung - Standardinstallation, Kabel ohne Funktionserhalt - Gesonderte Gehäuseoberteile in verschiedenen Ausführungen und Farben erhältlich - Bauaufsichtlich zugelassen vom DIBt Nenndaten: Betriebsspannung 18 bis 28 VDC Stromaufnahme max. 22 mA Schaltleistung Relaiskontakt 30 V / 1 A Schutzart mit Gehäuseoberteil IP 40 Raucherkennung nach EN 54, Teil 7 Auslösung Temperatur ca. + 70 °C Betriebsumgebungstemperatur -20 °C bis +75 °C
