GEZE GC 151 Sturzrauchschalter – Das Herzstück jeder GEZE Feststellanlage
Optischer Rauchmelder mit Auslösevorrichtung für alle GEZE Feststellanlagen FA GC 150 | Sturzmontage über der Tür | 24V DC | Art.-Nr. 103555
Kurz & Knapp
- Der GEZE GC 151 ist der Sturzrauchschalter für alle GEZE Feststellanlagen des Systems FA GC 150
- Er vereint optischen Rauchmelder und Auslösevorrichtung in einem Bauteil – zusammen mit dem Netzteil bildet er die Rauchschaltzentrale RSZ 6 / RSZ 7
- Bei Raucherkennung löst er die Feststellung aus – die Brandschutztür schließt selbsttätig
- Alarmschwellennachführung, integrierte Leitungsüberwachung, Anschluss von Deckenmeldern und Funkmodul GC 171
- DIBt-zugelassen; getauscht wird bei Anzeige „Verschmutzung“ oder einem Fehler des Sturzrauchschalters
- Ersatzteil laut GEZE-Ersatzteilpreisliste u. a. für die R-Gleitschienen (auch BG, R-ISM, R-IS) und den TS 5000 RFS

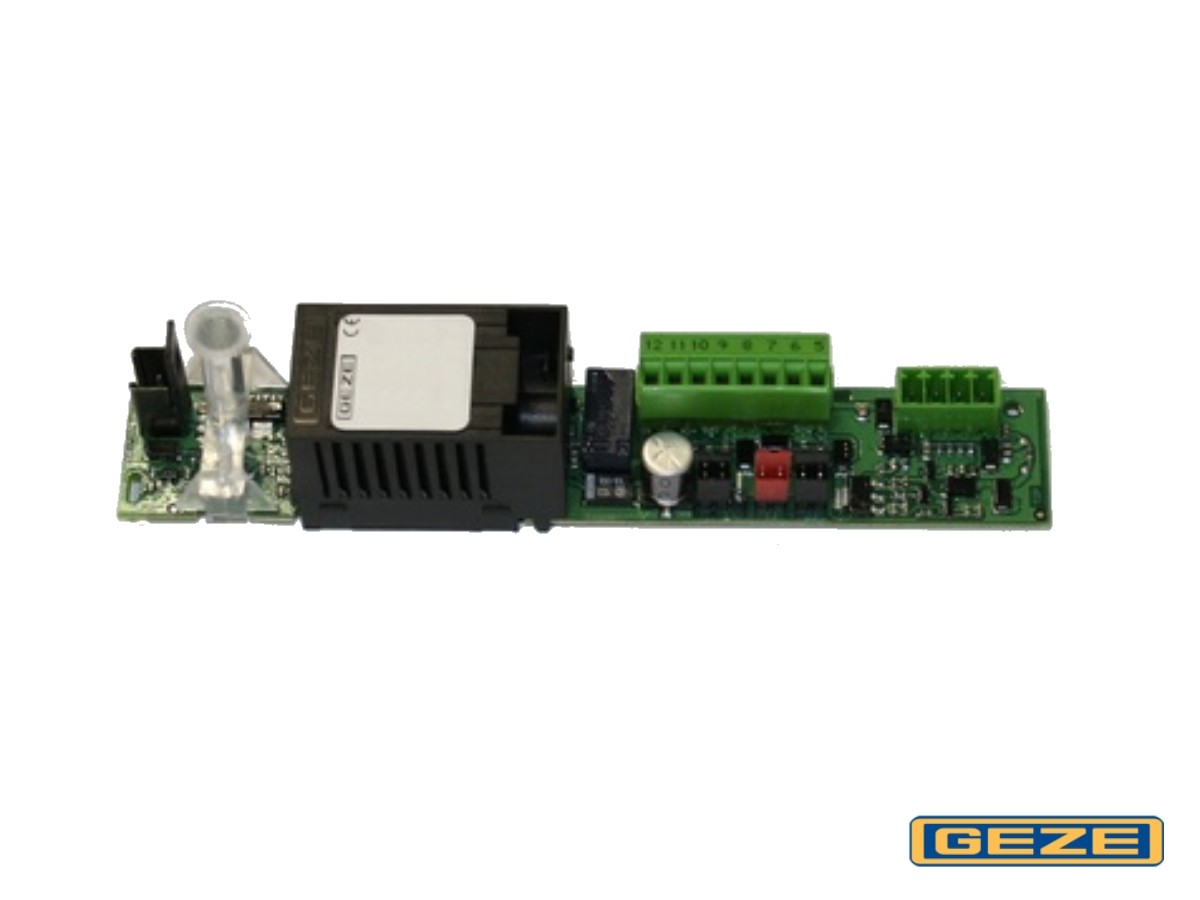

GEZE GC 151 – Sturzrauchschalter mit integrierter Auslösevorrichtung
Der GEZE GC 151 ist das zentrale Bauteil jeder GEZE Feststellanlage FA GC 150. Er wird unmittelbar über der Tür am Sturz montiert und übernimmt drei Funktionen gleichzeitig: Raucherkennung, Signalauswertung und Steuerung der Feststellvorrichtung.
Im Normalbetrieb versorgt der GC 151 die angeschlossene Feststellvorrichtung mit 24V DC. Bei Raucherkennung, Stromausfall oder manueller Auslösung (Handtaster/Prüftaste) unterbricht er die Versorgung – die Feststellvorrichtung gibt die Tür frei und der Türschließer schließt die Brandschutztür selbsttätig.
Der GC 151 wird in das Gehäuse der Feststellanlage eingeclipst – bei R-Gleitschienen direkt in die Schiene, bei separaten Rauchschalterzentralen (RSZ 6, RSZ 7) in das RSZ-Gehäuse. Über die Klemmenleisten KL1, KL2 und KL3 werden Feststellvorrichtung, Deckenmelder, Handauslösetaster, Funkmodul und Alarmausgang angeschlossen.
Lieferumfang:
- Sturzrauchschalter GC 151 (Platine mit Rauchkammer und Klemmenleisten)
- Staubschutzfolie (erst bei Inbetriebnahme entfernen)
Vorteile des GEZE GC 151
- Alles in einem Bauteil: Optischer Rauchmelder, Rauchschalterzentrale und Auslösevorrichtung auf einer kompakten Platine – keine separate Zentrale nötig. Zusätzliche Deckenmelder verlangt die Zulassung im Regelfall; der integrierte Melder allein genügt nur, wenn die Decke beidseitig höchstens 1,0 m über der Öffnung liegt und die Öffnung höchstens 3,0 m breit ist
- Alarmschwellennachführung: Passt die Empfindlichkeit automatisch an langsam zunehmende Verschmutzung an – reduziert Fehlalarme, verlängert die Einsatzdauer
- Selbstrückstellend: Nach Belüftung der Rauchkammer kehrt der GC 151 automatisch in den Normalbetrieb zurück – keine manuelle Rückstellung nötig
- Integrierte Leitungsüberwachung: Überwacht die Kabelverbindungen zu Deckenmeldern und Handauslösetastern mittels 43 kΩ Abschlusswiderständen – erkennt Kabelbrüche sofort
- Erweiterbar: Bis zu zwei zusätzliche Rauchmelder (GC 152 oder ORS 142) oder bis zu drei Wärmemelder GC 153, dazu bis zu 6 Funkteilnehmer über GC 171
- LED-Diagnose: Mehrfarbige Zustandsanzeige (grün/rot/gelb) signalisiert Normalbetrieb, Alarm, Verschmutzung und Fehler auf einen Blick
- Ersatzteil für Altanlagen (ORS 141): Leitungsüberwachung per Jumper J3 abschaltbar – zulässig nur in Altanlagen ohne Leitungsüberwachung
- Potentialfreier Alarmausgang: Relaiskontakt (Wechsler, max. 24V DC, 1A) zur Weiterleitung an Gebäudeleittechnik oder Alarmanzeige
Technische Daten
| Bezeichnung | Sturzrauchschalter GC 151 |
|---|---|
| Artikelnummer / ID | 103555 |
| Funktionsprinzip | Streulicht, Alarmschwellennachführung, keine Alarmspeicherung (selbstrückstellend) |
| Eingangsspannung | 24V DC |
| Einbaulage | Wand-(Sturz-)montage, waagerecht |
| Ausgang Feststellvorrichtung | Transistorausgang, kurzschlussfest |
| Zusatzmelder (Decken) | Deckenmelder in 3-Leitertechnik (GC 152, GC 153, ORS 142) |
| Leitungsüberwachung | Abschaltbar (Jumper J3), 43 kΩ Abschlusswiderstände |
| Handauslösetaster | Anschließbar (KL2, Klemme 5+6), Leitungsüberwachung via 43 kΩ |
| Alarmausgang | Potentialfreier Relaiskontakt |
| Prüftaste | Abschaltung der Feststellung, Reset des Rauchschalters |
| Meldertest | Prüfaerosol oder Prüftaste |
| Schutzklasse | je nach Feststellanlage: II bei RSZ 6/RSZ 7, TS 5000 R, TS 5000 RFS, TS 5000 R-ISM und R-ISM EFS; I bei TS 4000 R, TS 4000 RFS, TS 4000 R-IS und TS 5000 RFS KB |
| Schutzart | IP20 (nur für trockene Räume) |
| Umgebungstemperatur | -5 °C bis 50 °C |
| Normen | DIN EN 14637, DIN EN 1155, EN 54-7, DIBt-zugelassen |
Funktionsprinzip: Streulicht mit Alarmschwellennachführung
Der GC 151 arbeitet nach dem Streulichtprinzip: In der Messkammer sind ein Lichtsender und ein Lichtempfänger so angeordnet, dass im Normalzustand kein Licht auf den Empfänger fällt. Gelangen Rauchpartikel in die Kammer, streuen sie das Licht auf den Empfänger – der Rauchmelder löst aus.
Alarmschwellennachführung: Der GC 151 kompensiert langsam zunehmende Verschmutzung der Messkammer automatisch. Staubablagerungen, die sich über Monate ansammeln, werden als Grundverschmutzung erkannt und die Alarmschwelle nachgeführt. Erst bei sprunghaftem Anstieg (= Rauch) wird Alarm ausgelöst. Das reduziert Fehlalarme erheblich.
Keine Alarmspeicherung: Sobald kein Rauch mehr in der Messkammer ist, kehrt der GC 151 selbsttätig in den Normalbetrieb zurück. Die Feststellvorrichtung kann sofort wieder aktiviert werden.
Wichtig: Die Messkammer darf nicht geöffnet werden. Ist der Rauchmelder verschmutzt, muss er komplett ausgetauscht werden – eine Reinigung ist nicht möglich.
Systemaufbau: GC 151 im GEZE FA GC 150 System
Der GC 151 ist die zentrale Steuereinheit des GEZE Feststellanlagen-Systems FA GC 150. Er verbindet alle Komponenten und steuert die Feststellvorrichtung:
| Komponente | Funktion | Anschluss am GC 151 |
|---|---|---|
| GC 151 (Sturzrauchschalter) | Rauchmelder + Auslösevorrichtung + Steuerung | — |
| Netzteil (RSZ 6 / RSZ 7 / in R-Gleitschiene) | Energieversorgung 230V AC → 24V DC | KL1: 24V + GND |
| Feststellvorrichtung (intern) | Hält die Tür offen, gibt bei Alarm frei | KL3: GND + HOD |
| Feststellvorrichtung (extern) | E-Gleitschiene, Gestänge, Haftmagnet | KL1: GND + HOD |
| Deckenmelder (GC 152, GC 153, ORS 142) | Zusätzliche Rauchüberwachung an der Decke | KL2: 24V + GND + AS |
| Handauslösetaster (UTA / AS 500) | Manuelle Auslösung der Feststellung | KL2: 24V + MRB |
| Funkmodul GC 171 | Kabellose Anbindung von GC 172/173/175 | KL1 + KL2 (alle Klemmen) |
| Alarmausgang | Weiterleitung an GLT / Alarmanzeige | KL2: AL_NC + AL_COM + AL_NO |
Zwei FSA-Varianten mit GC 151:
- Separate RSZ 6/RSZ 7: GC 151 sitzt im RSZ-Gehäuse an der Wand, steuert externe Feststellvorrichtungen (E-Gleitschiene, Gestänge, Haftmagnet)
- Integrierte Feststellanlage: GC 151 sitzt in der R-Gleitschiene oder R-ISM-Gleitschiene, Feststellung ist direkt in der Schiene integriert

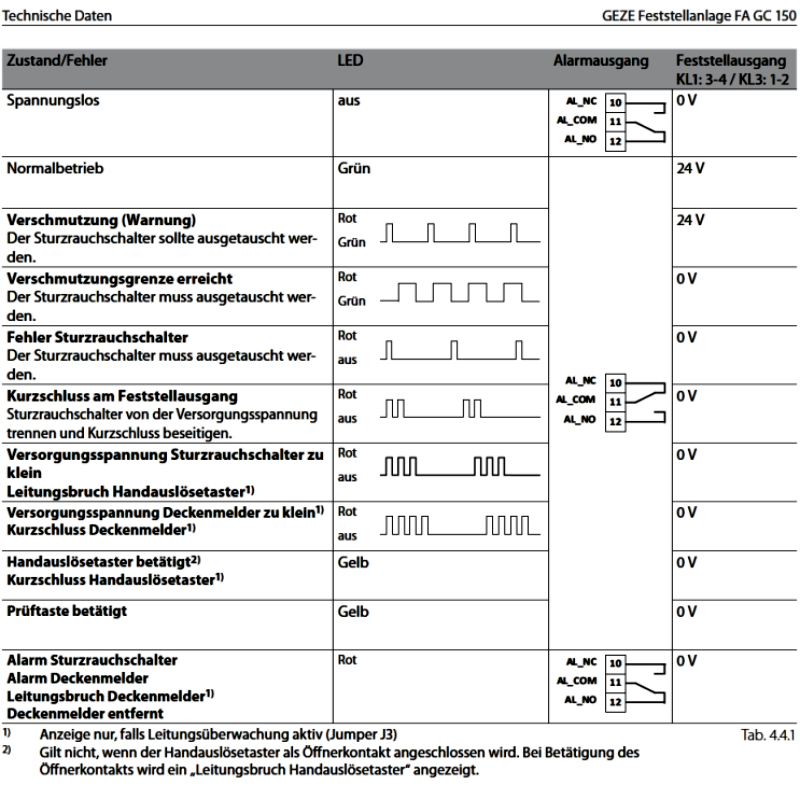

LED-Diagnose: Zustands- und Fehleranzeige
Der GC 151 hat eine LED neben der Prüftaste. Betrieb und Alarm zeigt sie als Dauerlicht, Verschmutzung als Rot/Grün und Störungen als gezählte rote Impulse (1 bis 4) mit Pause. Ob die Tür gehalten wird, steht in der letzten Spalte: Nur im Normalbetrieb und bei der Verschmutzungswarnung liegen am Feststellausgang 24 V an.
| LED | Zustand / Fehler | Was tun | Feststellausgang |
|---|---|---|---|
| aus | Spannungslos | Versorgung prüfen | 0 V – Tür schließt |
| Grün | Normalbetrieb | — | 24 V – Feststellung gehalten |
| Grün mit kurzen roten Impulsen | Verschmutzung (Warnung) | Rauchschalter sollte ausgetauscht werden | 24 V – Feststellung gehalten |
| Rot/Grün gleichmäßig im Wechsel | Verschmutzungsgrenze erreicht | Rauchschalter muss ausgetauscht werden | 0 V – Tür schließt |
| Rot, 1 Impuls – Pause | Fehler Sturzrauchschalter | GC 151 muss ausgetauscht werden | 0 V – Tür schließt |
| Rot, 2 Impulse – Pause | Kurzschluss am Feststellausgang | GC 151 von der Versorgungsspannung trennen und den Kurzschluss beseitigen | 0 V – Tür schließt |
| Rot, 3 Impulse – Pause | Versorgungsspannung Sturzrauchschalter zu klein · Leitungsbruch Handauslösetaster¹ | Versorgung bzw. Leitung zum Handauslösetaster prüfen | 0 V – Tür schließt |
| Rot, 4 Impulse – Pause | Versorgungsspannung Deckenmelder zu klein¹ · Kurzschluss Deckenmelder¹ | Leitung zu den Deckenmeldern prüfen | 0 V – Tür schließt |
| Gelb | Handauslösetaster betätigt² · Kurzschluss Handauslösetaster¹ | Taster zurückstellen bzw. Leitung zum Handauslösetaster prüfen | 0 V – Tür schließt |
| Gelb | Prüftaste betätigt | Feststellung abgeschaltet, solange die Taste gedrückt wird (mindestens 10 s) | 0 V – Tür schließt |
| Rot, dauerhaft | Alarm Sturzrauchschalter · Alarm Deckenmelder · Leitungsbruch Deckenmelder¹ · Deckenmelder entfernt | Ursache beseitigen – der GC 151 stellt sich selbst zurück, sobald kein Rauch mehr in der Messkammer ist | 0 V – Tür schließt |
¹ Nur bei aktiver Leitungsüberwachung (Jumper J3). ² Gilt nicht, wenn der Handauslösetaster als Öffnerkontakt angeschlossen ist – dann zeigt der GC 151 bei Betätigung „Leitungsbruch Handauslösetaster“ (rot, 3 Impulse).
Handauslösetaster anschließen: Beim Anschluss eines Handauslösetasters wird Jumper J1 des GC 151 abgezogen. Die Leitungsüberwachung ist aktiv, wenn Jumper J3 zur Messkammer hin (Stellung 2-3) gesetzt ist und im Handauslösetaster ein 43-kΩ-Widerstand parallel angeschlossen ist (Ersatzwiderstand 43 kΩ, GEZE ID 157093). Der 2,2-kΩ-Widerstand ist der Abschlusswiderstand des Funkeingabemoduls GC 175 – am kabelgebundenen Handauslösetaster verlangt GEZE 43 kΩ.
Die Originaltabelle mit Impulsdiagramm steht unter GEZE TS 5000 R Fehlerbeschreibung. Die LED-Codes der Funkgeräte GC 171 und GC 172 und der Rauchschalter anderer Hersteller stehen unter Blinkcodes und LED-Anzeigen.

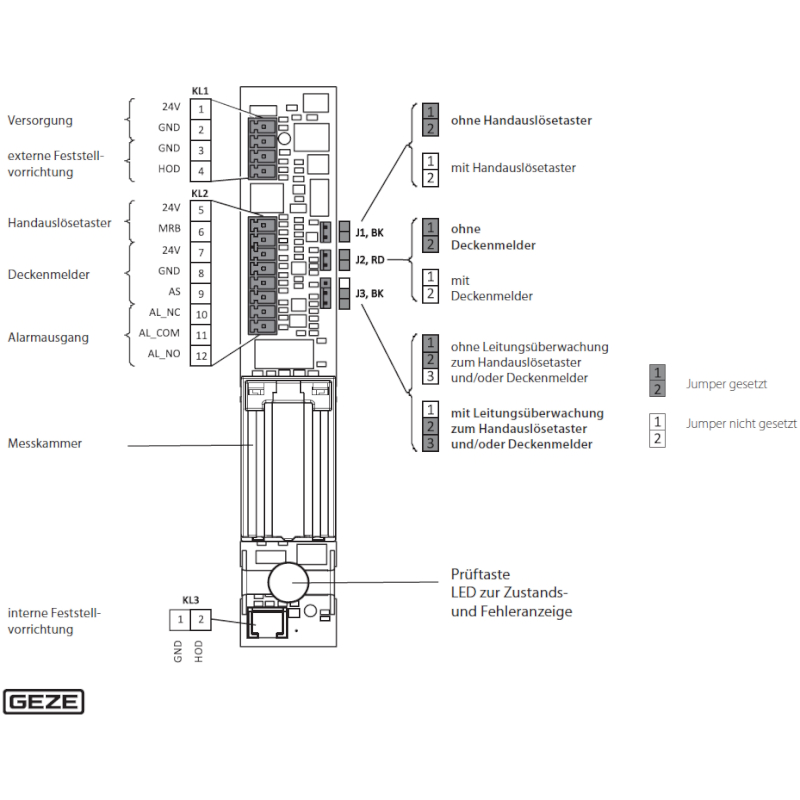

Anschlussplan: Anschlussklemmen und Jumper-Konfiguration
Der GC 151 hat drei Klemmenleisten (KL1, KL2, KL3) und drei konfigurierbare Jumper:
| Klemme | Belegung | Funktion |
|---|---|---|
| KL1-1 | 24V | Versorgungsspannung + |
| KL1-2 | GND | Versorgungsspannung − |
| KL1-3 | GND | Externe Feststellvorrichtung − |
| KL1-4 | HOD | Externe Feststellvorrichtung + (Hold Open Device) |
| KL2-5 | 24V | Handauslösetaster / Deckenmelder Versorgung |
| KL2-6 | MRB | Handauslösetaster (Manual Release Button) |
| KL2-7 | 24V | Deckenmelder Versorgung |
| KL2-8 | GND | Deckenmelder GND |
| KL2-9 | AS | Deckenmelder Signal (Additional Sensor) |
| KL2-10 | AL_NC | Alarmausgang (Normally Closed) |
| KL2-11 | AL_COM | Alarmausgang (Common) |
| KL2-12 | AL_NO | Alarmausgang (Normally Open) |
| KL3-1/2 | GND/HOD | Interne Feststellvorrichtung (R-Gleitschiene) |
Jumper-Konfiguration:
| Jumper | Zuständig für | Einstellung |
|---|---|---|
| J1 | Handauslösetaster, BMA-Kontakt, gegenseitiges Auslösen | bei Anschluss abziehen |
| J2 | Deckenmelder | bei Anschluss von Deckenmeldern abziehen |
| J3 | Leitungsüberwachung | Stellung 1-2: ohne (nur für ORS 141 Ersatz!) · Stellung 2-3: mit (Auslieferungszustand) |
Hinweis: Vor dem Ändern der Jumper-Einstellung die Versorgungsspannung ausschalten (KL1 abziehen). Die neue Einstellung wird erst nach Spannungswiederkehr aktiv.
Kompatible Feststellanlagen und Türschließer
Der GC 151 ist kompatibel mit allen Feststellvorrichtungen des GEZE FA GC 150 Systems:
| Kategorie | Feststellanlage / Türschließer | Feststellvorrichtung |
|---|---|---|
| Obenliegende Türschließer | TS 4000 E, TS 4000 E-IS | Gestänge, elektrohydraulisch |
| TS 4000 EFS | Gestänge mit Freilauf, elektrohydraulisch | |
| TS 5000 EFS | Gleitschiene mit Freilauf, elektrohydraulisch | |
| E-Gleitschiene (TS 5000) | Elektrisch | |
| E-ISM-Gleitschiene (TS 5000) | 2-flg., elektrisch, Schließfolge | |
| ISM-EFS-Gleitschiene (TS 5000) | 2-flg., Freilauf, elektrohydraulisch | |
| E-Gleitschiene Boxer | Elektrisch | |
| Boxer EFS | Freilauf, elektrohydraulisch | |
| Integrierte Feststellanlagen | TS 4000 R, TS 4000 RFS | Gestänge, elektrohydraulisch + Rauchmelder |
| TS 4000 R-IS | 2-flg., elektrohydraulisch + Rauchmelder | |

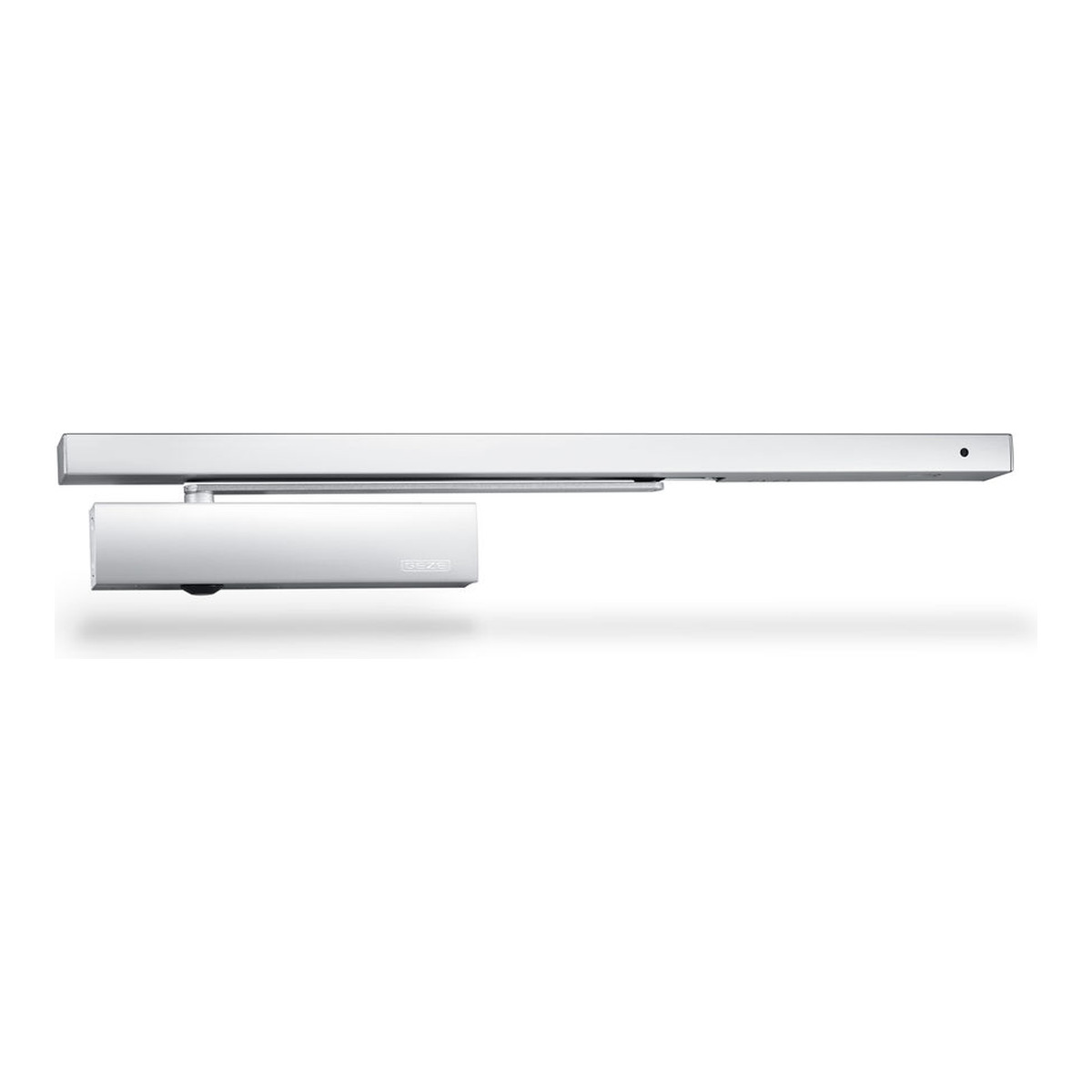

| TS 5000 R | R-Gleitschiene, elektrisch | |
| TS 5000 R-ISM (/G/S) | R-ISM-Gleitschiene, 2-flg., elektrisch | |
| TS 5000 R-ISM/0 | R-ISM-Gleitschiene, 2-flg., ohne Feststellung in der Schiene | |
| TS 5000 R-ISM-EFS | 2-flg., Freilauf, elektrohydraulisch | |
| TS 5000 RFS / RFS-KB | Gleitschiene, Freilauf, elektrohydraulisch |
Deckenmelder GC 152, GC 153 und ORS 142 mit Leitungsüberwachung
Alle Deckenmelder werden über den Relaissockel GC 150 B (bei GC 152/153) oder den Sockel ORS 143 A (bei ORS 142) an den GC 151 angeschlossen. Die Bauartgenehmigung fordert die Leitungsüberwachung zu den Deckenmeldern.
| Melder | Art.-Nr. | Prinzip | Sockel | Abmessungen (Ø×H) |
|---|---|---|---|---|
| GC 152 Rauchmelder | 139850 (weiß) / – | Streulicht, Alarmschwellennachführung, EN 54-7 | GC 150 B | 110 × 67 mm |
| GC 153 Temperaturmelder | 139881 (weiß) / – | 57 °C Alarm, EN 54-5 Klasse A1R | GC 150 B | 110 × 67 mm |
| ORS 142 Rauchmelder (Hekatron) | – | Streulicht + Temperaturfühler (70 °C), IP42 | ORS 143 A | 80 × 66 mm |
Leitungsüberwachung im Detail
Die Leitungsüberwachung stellt sicher, dass ein Kabelbruch zwischen GC 151 und Deckenmelder sofort erkannt wird. Sie ist aktiv wenn:
- Jumper J3 am GC 151 auf Stellung 2-3 steht (Auslieferungszustand)
- Die Sollbruchstelle im ersten Relaissockel GC 150 B getrennt ist
- Die Sollbruchstelle im letzten Relaissockel GC 150 B nicht getrennt ist
Relaissockel GC 150 B – Aufbau:
- Enthält die Abschlusswiderstände (2 × 43 kΩ) für die Leitungsüberwachung und den Alarmwiderstand
- Widerstände sitzen auf einer Leiterplatte im Inneren des Sockels
- Sollbruchstelle: 3 mm Schraubendreher durch Loch auf der Rückseite → in den Schlitz stecken und drehen → Verbindung zu den Widerständen bricht
- Der sichtbare Widerstand ist der Alarmwiderstand – dieser darf NICHT getrennt werden!
Anschluss (3-Leitertechnik):
- GC 151 Klemme KL2-7 (24V) → Sockel 24V
- GC 151 Klemme KL2-8 (GND) → Sockel GND
- GC 151 Klemme KL2-9 (AS) → Sockel ASin/ASout (Durchschleifen bei mehreren Meldern)
- Leitungsverlegung ASin und ASout muss getrennt oder geschützt erfolgen
- Anschluss des ersten Deckenmelders nicht als parallele Stichleitung (Hin- und Rückleitung nicht im selben Kabel)
Meldertest GC 152: Testmagnet in die Nähe des Magnetsensors (hinter GEZE-Logo) bringen. Der Meldertest mittels Testmagnet prüft die elektrischen Komponenten. Die regelmäßige Prüfung der Feststellanlage ist zusätzlich mit Prüfaerosol durchzuführen. Meldertest ORS 142: Alarmauslösung mit Prüfaerosol.
GC 153 als Sturzmelder-Ersatz: Ist der GC 151 Störgrößen ausgesetzt, kann ein GC 153 über der Tür als Sturzmelder montiert werden (Befestigungskonsole DM GC, ID 150264). Die Rauchkammer des GC 151 wird dabei mit Staubschutzkappe geschützt. Nicht zulässig in Rettungswegen – dort müssen Rauchmelder verwendet werden.
Anzahl und Montage der Brandmelder
Die DIBt-Bauartgenehmigung regelt exakt, wie viele Brandmelder an einer Feststellanlage montiert werden müssen. Entscheidend sind die Sturzhöhe h (Abstand Sturzunterkante bis Decke/Unterdecke) und die Öffnungsweite der Drehflügeltür.
| Situation | Sturzrauchschalter (GC 151) | Deckenmelder (GC 152/153/ORS 142) |
|---|---|---|
| h < 100 cm auf beiden Seiten und Öffnungsweite < 300 cm | 1× (über Gangflügel, eine Seite) | Nicht erforderlich |
| h ≥ 100 cm auf mindestens einer Seite oder Öffnungsweite ≥ 300 cm | 1× (über Gangflügel, eine Seite) | Je 1× pro Seite der Rauchdurchtrittsöffnung (= 1 Melderpaar) |
Montageregeln Sturzrauchschalter (GC 151):
- Wird unmittelbar über der Tür montiert, bei 2-flügeligen Türen über dem Gangflügel
- Nur für Wandmontage (Sturz) geeignet – nicht an der Decke
- Mindestabstand 1 cm zwischen Oberkante Rauchschaltergehäuse und darüber liegendem Bauteil
- Bei Störgrößen (Dampf, Staub, Betauung): Rauchkammer mit Staubschutzkappe abdecken und zusätzlichen Temperaturmelder GC 153 als Sturzmelder über der Tür montieren (Befestigungskonsole DM GC, ID 150264)
- Nicht zulässig in Rettungswegen: Temperaturmelder als alleiniger Sturzmelder – dort müssen Rauchmelder verwendet werden
Montageregeln Deckenmelder (GC 152/GC 153/ORS 142):
- Deckenmontage, Abstand zur Wand: 50–250 cm
- Abstand zu jeglichen Installationen: mindestens 50 cm
- Bei h > 500 cm auf einer Seite: Deckenmelder alternativ an Kragarm 50 cm vor der Wand, mindestens 350 cm über Sturzunterkante
- Bei besonderen Deckensituationen (schräge Decken, Unterdecken, Galerien): Brandmelder dort anbringen, wo zuerst eine größere Rauchkonzentration zu erwarten ist
- Im Regelfall: mindestens 1 Melderpaar (je 1 Deckenmelder auf jeder Seite der Rauchdurchtrittsöffnung)
Kabellose Erweiterung: Funkmodul GC 171
Das Funkmodul GC 171 (Art.-Nr. 163051) ermöglicht die kabellose Anbindung von bis zu 6 Funkgeräten an den GC 151 – ideal für Nachrüstung und denkmalgeschützte Bauten.
| Funkgerät | Art.-Nr. | Funktion | Batterie |
|---|---|---|---|
| GC 171 Funkmodul | 163051 | Zentrale Funkeinheit am GC 151 | 24V DC (vom GC 151) |
| GC 172 Funkrauchmelder | 195522 | Kabelloser optischer Rauchmelder | ca. 8 Jahre |
| GC 173 Funktemperaturmelder | 195523 | Kabelloser Temperaturmelder (57 °C) | ca. 8 Jahre |
| GC 175 Funkeingabemodul | 163068 | Kabelloser Handauslösetaster | Batteriebetrieben |
Technische Daten GC 171: Frequenz 868,15–869,85 MHz, 7 Kanäle, FSK-Modulation, max. 6 Teilnehmer, Reichweite 10 m (100 m Freiraum), Signalperiode 60 s, integrierte Antenne.
Installation: Am GC 151 Jumper J1 und J2 abziehen, J3 auf Stellung 2-3 setzen. GC 171 per Kabel (max. 3 m) an den GC 151 anschließen. Schalter SW2 am GC 171 auf ON stellen.
Montagehinweise
- ESD-Schutz: Der GC 151 ist ein empfindliches elektronisches Bauteil. Erst unmittelbar vor der Montage aus der Schutzverpackung nehmen. Keine elektronischen Bauteile anfassen. Elektrostatische Entladung vermeiden.
- Einbau: Der GC 151 wird in das Gehäuse der Feststellanlage eingeclipst (R-Gleitschiene oder RSZ-Gehäuse). Vor dem Einbau die Spannungszufuhr unterbrechen.
- Staubschutz: Die Staubschutzfolie/Staubschutzkappe erst bei der Inbetriebnahme entfernen. Nach Einbau sicherstellen, dass kein Staub in die Messkammer gelangt. Verschmutzung verkürzt die Lebensdauer erheblich.
- Montageort: Nur für Wandmontage (Sturz über der Tür). Zwischen Oberkante Rauchschaltergehäuse und darüber liegendem Bauteil mindestens 1 cm Abstand einhalten.
- Netzanschluss: Muss durch eine Elektrofachkraft erfolgen. 230V-Zuleitung doppelt isoliert, mindestens 8 mm in den Anschlussraum einführen. Bauseitig Leitungsschutzschalter 16 A vorsehen.
- Störgrößen: Ist der GC 151 Dampf, Staub, Betauung oder betriebsbedingter Rauchentwicklung ausgesetzt → Rauchkammer mit Staubschutzkappe abdecken und stattdessen Temperaturmelder GC 153 als Sturzmelder verwenden.
Prüfung und Inbetriebnahme
Inbetriebnahme (3 Schritte):
- Netzspannung einschalten → LED des GC 151 leuchtet grün
- Staubschutzfolie/-kappe des Rauchschalters und der Feststellanlage entfernen
- Schutzabdeckungen der Deckenmelder entfernen
Funktionsprüfung GC 151 mit Prüfaerosol:
- Prüftaste betätigen → LED wechselt von grün nach gelb. Warten bis LED wieder grün leuchtet
- Türflügel ganz öffnen → Feststellanlage hält den Flügel in der Offenlage
- Prüfaerosol im Abstand von ca. 15 cm in die freie Rauchöffnung sprühen: kurze 1-Sekunden-Sprühstöße im Abstand von 1 Sekunde, dabei die obere Rauchöffnung abdecken
- Rauchmelder muss auslösen: LED wechselt von grün auf rot, Tür schließt
Gesamte Prüfung innerhalb von 2 Minuten durchführen! Nur rückstandslos verflüchtigendes Prüfaerosol verwenden.
Inbetriebnahme-Prüfung bei 1-flügeliger Tür:
- Türflügel ganz öffnen, Feststellanlage hält den Flügel
- Prüftaste betätigen → LED gelb, ca. 10 s → Tür schließt und schnappt in die Falle
- Ggf. Ausrückmoment in der Offenlage einstellen (nach EN 1155: 40–120 Nm bei 90°)
Abnahme und Wartung nach DIN 14677
Der GC 151 ist Bestandteil einer Feststellanlage. Für die Instandhaltung verweist die Bauartgenehmigung auf die DIN 14677-1:
| Pflicht | Intervall | Wer | Prüfumfang |
|---|---|---|---|
| Abnahmeprüfung | Vor Erstinbetriebnahme | Autorisierte GEZE-Fachkraft oder DIBt-Prüfstelle | Gerätekombination, Kennzeichnung, Funktion, Schließvorgang |
| Monatliche Funktionsprüfung | Monatlich | Eingewiesene Person (Betreiber) | Handauslösung, Rauchmelder-Prüfung, Schließvorgang, LED-Zustand |
| Vierteljährliche Prüfung | Nach 12 fehlerfreien Monatsprüfungen | Eingewiesene Person | Wie monatlich, reduzierter Turnus |
| Jährliche Fachprüfung | Jährlich | Fachmann oder dafür ausgebildete Person | Vollständige Inspektion, Dokumentation, Bauartgenehmigung prüfen |
Monatliche Funktionsprüfung umfasst (nach GEZE FA GC 150 Dokumentation):
- Prüfung der Handauslösung (Taster oder manuelles Ausrücken)
- Prüfung der Rauchmelder-Auslösung mit Prüfaerosol
- Prüfung der automatischen Rückstellung nach Alarm
- Prüfung, ob Umgebungseinflüsse die Feststellanlage beeinträchtigen
- Prüfung, ob Tür nach Auslösung selbsttätig in die Falle schließt
- Dokumentation im GEZE Prüfbuch (Art.-Nr. 079141)
Jährliche Wartung zusätzlich:
- Übereinstimmung mit Bauartgenehmigung und Dokumentation prüfen
- Funktionsrelevante Teile reinigen (Messkammer darf NICHT geöffnet werden!)
- Auslösung bei Energieausfall und bei Entfernen eines Brandmelders prüfen
- Bei Funkkomponenten: Verbindungsqualität und Batterieladung prüfen
Austausch eines GEZE ORS 141 durch GC 151
In Altanlagen mit ORS 141 (GEZE) wird der GC 151 als Ersatzteil eingesetzt. Da der ORS 141 keine Leitungsüberwachung hatte, muss diese am GC 151 deaktiviert werden:
- Versorgungsspannung abschalten (KL1 abziehen)
- Jumper J3 auf Stellung 1-2 setzen (= ohne Leitungsüberwachung)
- GC 151 einsetzen und Versorgung wiederherstellen
Wichtig: Die Deaktivierung der Leitungsüberwachung ist ausschließlich bei Verwendung als Ersatzteil in Altanlagen ohne Leitungsüberwachung (ORS 141) zulässig. In Neuanlagen muss die Leitungsüberwachung aktiv bleiben (Jumper J3 auf Stellung 2-3, Auslieferungszustand).
Hinweis: In einer Feststellanlage dürfen nur die Geräte verwendet werden, die in ihrer Bauartgenehmigung aufgeführt sind.
Gegenseitiges Auslösen von zwei Feststellanlagen
Zwei benachbarte Feststellanlagen können so verdrahtet werden, dass sie sich gegenseitig auslösen: Löst ein Rauchmelder aus, schließen beide Türen. Diese Konfiguration ist relevant bei gegenüberliegenden Brandschutztüren in einem Flur.
Anschluss: Der Alarmkontakt (KL2, Klemme 10–12) des einen GC 151 wird mit dem Eingang MRB (Klemme 6) des anderen GC 151 verbunden – und umgekehrt. Bei beiden Sturzrauchschaltern den Jumper J1 abziehen. Die Bauartgenehmigung fordert die Leitungsüberwachung zwischen den beiden Sturzrauchschaltern (43 kΩ Abschlusswiderstand an jedem Alarmausgang).
Fehlersuche und Troubleshooting
LED aus – Feststellanlage ohne Funktion (GC 151)
Keine Versorgungsspannung. Prüfen: Netzstecker, Leitungsschutzschalter 16 A bauseitig, Netzteil. Bei R-Gleitschiene: 230V-Anschluss an der Gleitschiene prüfen. Ausgangsspannung am Netzteil messen: 24V ±0,5V DC, max. 260 mA.
LED dauerhaft Rot – Feststellung aufgehoben, Tür schließt (GC 151)
Bei dauerhaft roter LED ist die Feststellung aufgehoben: Der GC 151 unterbricht die Versorgung der Feststellvorrichtung, der Türschließer schließt die Tür. Die Tür lässt sich nicht mehr feststellen (offen halten). Dauerhaft Rot zeigt der GC 151 bei Alarm und bei Problemen mit den Deckenmeldern:
- Rauch in der Messkammer: Raum belüften, abwarten ob der GC 151 selbst zurückstellt (selbstrückstellend, keine Alarmspeicherung)
- Alarm eines Deckenmelders: Deckenmelder und angrenzenden Raum prüfen
- Deckenmelder entfernt: Sitz der Deckenmelder im Sockel prüfen
- Leitungsbruch Deckenmelder: Nur bei aktiver Leitungsüberwachung. Kabelverbindung ASin/ASout prüfen. Sollbruchstelle im letzten Sockel GC 150 B darf nicht getrennt sein
Rot/aus blinkend ist dagegen eine Störung, kein Alarm — ein Fehler des Sturzrauchschalters (dann muss er ausgetauscht werden) oder eine der folgenden Ursachen:
- Kurzschluss Feststellausgang: Verkabelung zwischen GC 151 (KL1 Klemme 3+4 oder KL3) und Feststellvorrichtung prüfen. Feststellvorrichtung von KL1/KL3 trennen → wenn LED wieder grün: Kurzschluss in der Feststellvorrichtung oder Verkabelung
- Versorgungsspannung zu niedrig: 24V am KL1 (Klemme 1+2) messen — GEZE gibt für das Netzteil 24 V ± 0,5 V DC an
- Leitungsbruch Handtaster: Nur bei aktiver Leitungsüberwachung (J3 auf 2-3). Kabel zum UTA prüfen. 43 kΩ Widerstand am Leitungsende vorhanden?
GC 151 blinkt rot und grün – was bedeutet das?
Rot/Grün meldet Verschmutzung der Messkammer. Entscheidend ist das Muster: Grün mit kurzen roten Impulsen ist die Warnung – der Sturzrauchschalter sollte ausgetauscht werden, die Feststellung bleibt erhalten (24 V am Feststellausgang). Wechseln Rot und Grün gleichmäßig, ist die Verschmutzungsgrenze erreicht – der GC 151 muss ausgetauscht werden, die Feststellung ist aufgehoben und die Tür schließt (0 V).
GC 151 blinkt 2×, 3× oder 4× rot – was bedeutet das?
Rote Impulse mit Pause sind Störungen, kein Alarm – die Feststellung ist aufgehoben (0 V). 1 Impuls: Fehler des Sturzrauchschalters, er muss ausgetauscht werden. 2 Impulse: Kurzschluss am Feststellausgang – GC 151 von der Versorgungsspannung trennen und den Kurzschluss beseitigen. 3 Impulse: Versorgungsspannung des GC 151 zu klein oder, bei aktiver Leitungsüberwachung, Leitungsbruch zum Handauslösetaster. 4 Impulse: bei aktiver Leitungsüberwachung Versorgungsspannung der Deckenmelder zu klein oder Kurzschluss der Deckenmelder.
GC 151 leuchtet gelb – was bedeutet das?
Prüftaste oder Handauslösetaster wurde betätigt. Die Prüftaste schaltet die Feststellung für mindestens 10 s ab. Danach kehrt der GC 151 in den Normalbetrieb zurück. Bei aktiver Leitungsüberwachung (Jumper J3) zeigt Gelb auch einen Kurzschluss am Handauslösetaster. Wenn dauerhaft gelb: Handauslösetaster (UTA) auf Kurzschluss prüfen – am Handauslösetaster gehört ein 43-kΩ-Widerstand parallel, und Jumper J1 ist abgezogen.
Deckenmelder löst aus, aber GC 151 reagiert nicht
Jumper J2 prüfen: Er muss bei angeschlossenen Deckenmeldern abgezogen sein. Verkabelung ASin/ASout am Sockel GC 150 B und am GC 151 (KL2 Klemme 7+8+9) prüfen. Sollbruchstelle im ersten Sockel muss getrennt sein.
Feststellanlage löst bei Bauarbeiten ständig aus (GC 151)
Baustaub gelangt in die Messkammer. Sofortmaßnahme: Staubschutzkappe auf die Rauchkammer des GC 151 setzen. Nach Abschluss der Bauarbeiten Kappe entfernen und Funktionsprüfung durchführen. Bei dauerhaften Störgrößen wie Dampf, Staub, Betauung oder betriebsbedingter Rauchentwicklung kann laut GEZE die Rauchkammer des Sturzrauchschalters abgedeckt und stattdessen ein Temperaturmelder mit einem Montagewinkel über der Tür montiert werden — in Rettungswegen ist das nicht zulässig.
Nach Tausch ORS 141 → GC 151: LED dauerhaft Rot
Leitungsüberwachung nicht deaktiviert. Jumper J3 auf Stellung 1-2 setzen (ohne Leitungsüberwachung). Vorher: Versorgungsspannung abschalten (KL1 abziehen), Jumper umstecken, Spannung wiederherstellen. Der ORS 141 hatte keine Leitungsüberwachung – der GC 151 erkennt die fehlenden 43 kΩ Widerstände als Leitungsbruch.
Funkmodul GC 171: Status-LED dauerhaft Gelb
Alle Funkverbindungen wurden gelöscht. GC 171 in den Modus "Funkverbindung einrichten" schalten (Taster PB1) und die Funkgeräte neu einlernen. Funkgeräte-LEDs zeigen die Verbindungsqualität: grün = gut, gelb = ausreichend, rot = schlecht (Position optimieren). Mehr zum GEZE Funkmodul GC 171.
GC 172 Funkrauchmelder: LED blinkt Orange
Batterie 1 ist entladen (0,1 s an – 5 s aus). Ist Batterie 2 entladen, blinkt die LED grün; sind beide entladen, orange und grün im Wechsel. Beide Batterien immer gemeinsam tauschen. Einrichtungsschalter (6) des Funkmelders dabei nicht betätigen. Nach Batteriewechsel: bis zu 1 Minute warten bis der Melder betriebsbereit ist. Alle LED-Codes des GEZE GC 172 stehen unter Blinkcodes und LED-Anzeigen.
GEZE Rauchmelder und Zentralen im Vergleich
| Komponente | Typ | Montage | Spannung | Besonderheit |
|---|---|---|---|---|
| RSZ 6 | Rauchschalterzentrale | Sturz | 230 V AC / 24 V DC | Kompakte Standard-RSZ |
| RSZ 7 | Rauchschalterzentrale | Sturz | 230 V AC / 24 V DC | Teleskop-Funktion, überbrückt Sturzsituationen bis 45 mm |
| GC 151 | Sturzmelder (optisch) | Im RSZ-Gehäuse | über RSZ | Direkt über der Tür; Deckenmelder zusätzlich bei Sturz > 100 cm unter der Decke oder Öffnung > 300 cm |
| GC 152 | Deckenmelder (optisch) | Decke | 24 V DC | Alarmschwellennachführung, Leitungsüberwachung, IP54 |
| GC 172 | Funkrauchmelder | Decke | 3 V (Batterie) | 8 Jahre Batterie, kabellos über GC 171 |
| GC 171 | Funkmodul | RSZ-nähe | 24 V DC | Bis 6 Funkteilnehmer, Nachrüstung ohne Kabel |
| GC 175 | Funkeingabemodul | Wand | 3 V (Batterie) | Taster/BMA kabellos anbinden |
| Wireless KIT GC 170 | Funk-Set | Decke + RSZ | gemischt | GC 171 + 2× GC 172 als Komplettpaket |
| Stromversorgung RSZ 6 | Stromversorgung | Wand | 230 V / 24 V | Ersatz-Netzteil für RSZ 6 |
Häufige Fragen zur Auswahl des richtigen Rauchmelders
GC 151 oder GC 152 – welchen Rauchmelder brauche ich?
Der GC 151 ist der Sturzrauchschalter direkt über der Tür; jede GEZE Feststellanlage des Systems FA GC 150 braucht einen GC 151. Der GC 152 ist ein Deckenrauchmelder, der auf jeder Seite der Tür zusätzlich montiert wird, sobald der Abstand zwischen Sturzunterkante und Decke 100 cm oder die Öffnungsweite 300 cm übersteigt. Der GC 151 ist immer da, der GC 152 erweitert die Überwachung.
GEZE GC 152 oder Hekatron ORS 142 als Deckenmelder?
Beide führt die GEZE-Anleitung zur FA GC 150 als Deckenrauchmelder. Der GC 152 besteht aus Rauchmelder und Relaissockel GC 150 B, in dem die Widerstände für die Leitungsüberwachung bereits eingebaut sind; er arbeitet mit Alarmschwellennachführung. Der Hekatron ORS 142 wird mit dem Sockel ORS 143 A angeschlossen und ist in Schutzart IP42 für −20 bis 60 °C angegeben. Welcher Melder in eine bestehende Anlage gehört, entscheidet deren Bauartgenehmigung.
Wann einen Temperaturmelder GC 153 statt Rauchmelder?
In Bereichen mit Störgrößen: Dampf, Staub, Betauung oder betriebsbedingter Rauchentwicklung (Werkstätten, Küchen). Der GC 153 löst bei 57 °C aus statt bei Rauchpartikeln. Wichtig: An Türen in Rettungswegen und an Rauchschutztüren müssen Rauchmelder verwendet werden – dort darf kein Temperaturmelder als Sturzmelder verwendet werden.
Kabelgebundene Deckenmelder oder Funk (GC 172)?
Kabelgebundene GC 152/GC 153 sind robuster, brauchen keinen Batteriewechsel und haben eine direkte Leitungsüberwachung. Funkrauchmelder GC 172 (über GC 171) sind ideal bei Nachrüstung, denkmalgeschützten Bauten oder wenn keine Kabelverlegung möglich ist. Batterie-Tausch alle 8 Jahre nötig (GC 172).
Brauche ich eine separate RSZ 6/RSZ 7 oder reicht die R-Gleitschiene?
Bei integrierten Feststellanlagen (TS 5000 R, RFS, R-ISM) sitzt der GC 151 direkt in der R-Gleitschiene – keine separate RSZ nötig. Bei externen Feststellvorrichtungen (E-Gleitschiene, Gestänge TS 4000 E) brauchen Sie ein RSZ-Gehäuse (RSZ 6 oder RSZ 7) als Aufnahme für den GC 151 und das Netzteil.
Welche Wartung braucht eine Feststellanlage mit GC 151?
Monatlich eine Funktionsprüfung – nach Einweisung darf sie jeder durchführen; nach zwölf fehlerfreien Monatsprüfungen genügt vierteljährlich. Dazu einmal im Jahr Prüfung und Wartung durch einen Fachmann oder eine dafür ausgebildete Person. Alles wird im GEZE Prüfbuch (Art.-Nr. 079141) dokumentiert. Die Messkammer des Melders darf nicht geöffnet werden; getauscht wird er, wenn er Verschmutzung oder einen Fehler anzeigt.
Meine Feststellanlage hat einen ORS 141 – muss ich sofort tauschen?
Nicht sofort. Getauscht wird, wenn der Rauchschalter Verschmutzung oder einen Fehler anzeigt. Als Ersatzteil dient dann der GC 151 – in Altanlagen ohne Leitungsüberwachung (ORS 141) mit deaktivierter Leitungsüberwachung (Jumper J3, Stellung 1-2).
Häufig gestellte Fragen zum GEZE GC 151
Welche Lebensdauer hat der GC 151, und wann muss er getauscht werden?
Eine feste Lebensdauer nennt GEZE nicht. Die Alarmschwellennachführung gleicht leichte Verschmutzung aus. Zeigt der Sturzrauchschalter „Verschmutzung (Warnung)“, sollte er ausgetauscht werden; bei „Verschmutzungsgrenze erreicht“ oder einem Fehler muss er ausgetauscht werden.
Kann ich den GC 151 reinigen statt tauschen?
Nein. Die Messkammer darf nicht geöffnet werden. Einen festen Tauschzyklus nennt GEZE nicht — getauscht wird nach der Verschmutzungsanzeige des GC 151. Bei Verschmutzung: komplett durch neuen GC 151 (Art.-Nr. 103555) ersetzen.
Mein GC 151 zeigt dauerhaft Rot – was tun?
Dauerhaft Rot heißt bei GEZE Alarm: Rauch in der Messkammer (belüften) oder Alarm eines Deckenmelders — oder ein Problem an den Deckenmeldern (Leitungsbruch, Melder entfernt). Blinkt die LED dagegen rot/aus, liegt eine Störung vor: Fehler des GC 151 (tauschen), Kurzschluss am Feststellausgang, zu kleine Versorgungsspannung oder Leitungsbruch zum Handauslösetaster. Verschmutzung zeigt er rot/grün im Wechsel.
Brauche ich zusätzlich einen Handauslösetaster?
Bei Feststellanlagen die sich von Hand auslösen lassen (Türflügel manuell schließbar): optional — z. B. Handauslösetaster AS 500, Art.-Nr. 116266. Bei Feststellanlagen die nicht von Hand ausgelöst werden können (u. a. TS 4000 EFS/RFS, TS 5000 EFS/RFS/RFS-KB, TS 5000 R-ISM-EFS, Haftmagnete GT 50 R bis GT 70 R, Slimdrive EMD F): ein Handauslösetaster (UTA, AS 500) ist vorgeschrieben.
Welchen Abschlusswiderstand braucht der Handauslösetaster am GEZE GC 151?
43 kΩ am Leitungsende, solange die Leitungsüberwachung aktiv ist (Jumper J3). Der Widerstand 2,2 kΩ gehört zum Funkeingabemodul GC 175, nicht zum GC 151. Mit falschem Widerstand meldet der GC 151 eine Störung am Handauslösetaster: Gelb bei Kurzschluss, rote Fehleranzeige bei Leitungsbruch.
Ist der GC 151 der Ersatz für den ORS 141?
Ja, als Ersatzteil in der Altanlage. Die Leitungsüberwachung muss dann per Jumper J3 deaktiviert werden (Stellung 1-2), da Altanlagen mit ORS 141 keine Leitungsüberwachung hatten – zulässig ist das nur bei dieser Verwendung als Ersatzteil.
Wie viele Deckenmelder kann ich anschließen?
Bis zu zwei Rauchmelder (GC 152 oder ORS 142) oder bis zu drei Wärmemelder GC 153, angeschlossen in 3-Leitertechnik. Nötig ist je einer auf jeder Seite der Tür, sobald der Abstand zwischen Sturzunterkante und Decke 100 cm oder die Öffnungsweite 300 cm übersteigt.
Kann ich Funk-Rauchmelder an den GC 151 anschließen?
Ja, über das Funkmodul GC 171 (Art.-Nr. 163051). Es werden bis zu 6 Funkgeräte unterstützt: GC 172 (Funkrauchmelder), GC 173 (Funktemperaturmelder), GC 175 (Funkeingabemodul/Handtaster).
Raucherkennungsteil GEZE GC 151: Was passiert bei Stromausfall?
Fail-Safe: Die Feststellvorrichtung wird stromlos geschaltet, der Türschließer schließt die Tür. Bei Spannungswiederkehr geht der GC 151 automatisch in den Normalbetrieb (LED grün).
Kann ich den GC 151 auch mit Hekatron-Deckenmeldern verwenden?
Ja. Der ORS 142 (Hekatron) ist als Deckenmelder im GEZE FA GC 150 System zugelassen. Er wird über den Relaissockel ORS 143 A angeschlossen. Der GC 151 ist aber nur mit GEZE-eigenen oder in der Bauartgenehmigung aufgeführten Komponenten zugelassen.
Ist der GC 151 für Außentüren geeignet?
Nein. Die Schutzart IP20 und die Bauartgenehmigung gelten nur für trockene Innenräume. Feststellanlagen sind ausschließlich für Feuer- und Rauchschutztüren in Innenwänden zugelassen.
Wie prüfe ich den GC 151 ohne Prüfaerosol?
Mit der Prüftaste prüfen Sie die Tür, nicht den Rauchmelder. Ein Druck auf die Prüftaste schaltet die Feststellung ab — mindestens für 10 s —, die Zustandsanzeige leuchtet etwa 10 s gelb, und der Türflügel muss schließen und in die Falle schnappen. Ob der Rauchmelder auslöst, zeigt erst die Prüfung mit Prüfaerosol: GEZE nennt das Prüfaerosol ID 059168, gesprüht im Abstand von 15 cm in kurzen Stößen von 1 s. Die Funktionsprüfung nach Kapitel 9.1 verlangt die Prüfung der Brandmelder.
Wo finde ich Bedienungs- und Montageanleitung zum GC 151?
In der GEZE-Anleitung zur Feststellanlage FA GC 150 („Anleitung zur Montage, Inbetriebnahme, Bedienung und Wartung“). Sie gilt für den Sturzrauchschalter GC 151 in allen Anlagen dieses Systems, auch in den Rauchschalterzentralen RSZ 6 und RSZ 7. Die Montage des Sturzrauchschalters steht in Kapitel 2.2, die technischen Daten mit der LED-Tabelle in Kapitel 4.4, der Anschlussplan der RSZ 6 und RSZ 7 in Kapitel 5.8.1, die Prüfung mit Prüfaerosol in Kapitel 6.2.1 und die Wartung in Kapitel 9.
Was bedeuten die LED-Anzeigen am GC 151?
Die Zustands-LED des GC 151 zeigt laut GEZE-Tabelle 4.4.1:
Grün — Normalbetrieb. Aus — spannungslos.
Gelb — Prüftaste oder Handauslösetaster betätigt, bei aktiver Leitungsüberwachung auch Kurzschluss am Handauslösetaster.
Rot — Alarm des Sturzrauchschalters oder eines Deckenmelders, bei aktiver Leitungsüberwachung auch Leitungsbruch zum Deckenmelder oder ein entfernter Deckenmelder.
Grün mit kurzen roten Impulsen — Verschmutzungswarnung, der Sturzrauchschalter sollte ausgetauscht werden. Rot und Grün gleichmäßig im Wechsel — Verschmutzungsgrenze erreicht, er muss ausgetauscht werden.
Rote Impulse mit Pause — Störung: 1 Impuls Fehler des Sturzrauchschalters (austauschen), 2 Impulse Kurzschluss am Feststellausgang, 3 Impulse zu kleine Versorgungsspannung des Sturzrauchschalters oder Leitungsbruch zum Handauslösetaster, 4 Impulse zu kleine Versorgungsspannung der Deckenmelder oder Kurzschluss der Deckenmelder.
Außer im Normalbetrieb und bei der Verschmutzungswarnung ist die Feststellung aufgehoben — die Tür wird freigegeben.
| Bauteilart: | Raucherkennungsteil |
|---|
