Dorma Rauchschalterplatine G-EMR

Dorma Rauchschalterplatine G-EMR — Original-Ersatzteil für Feststellanlagen

Produktbeschreibung

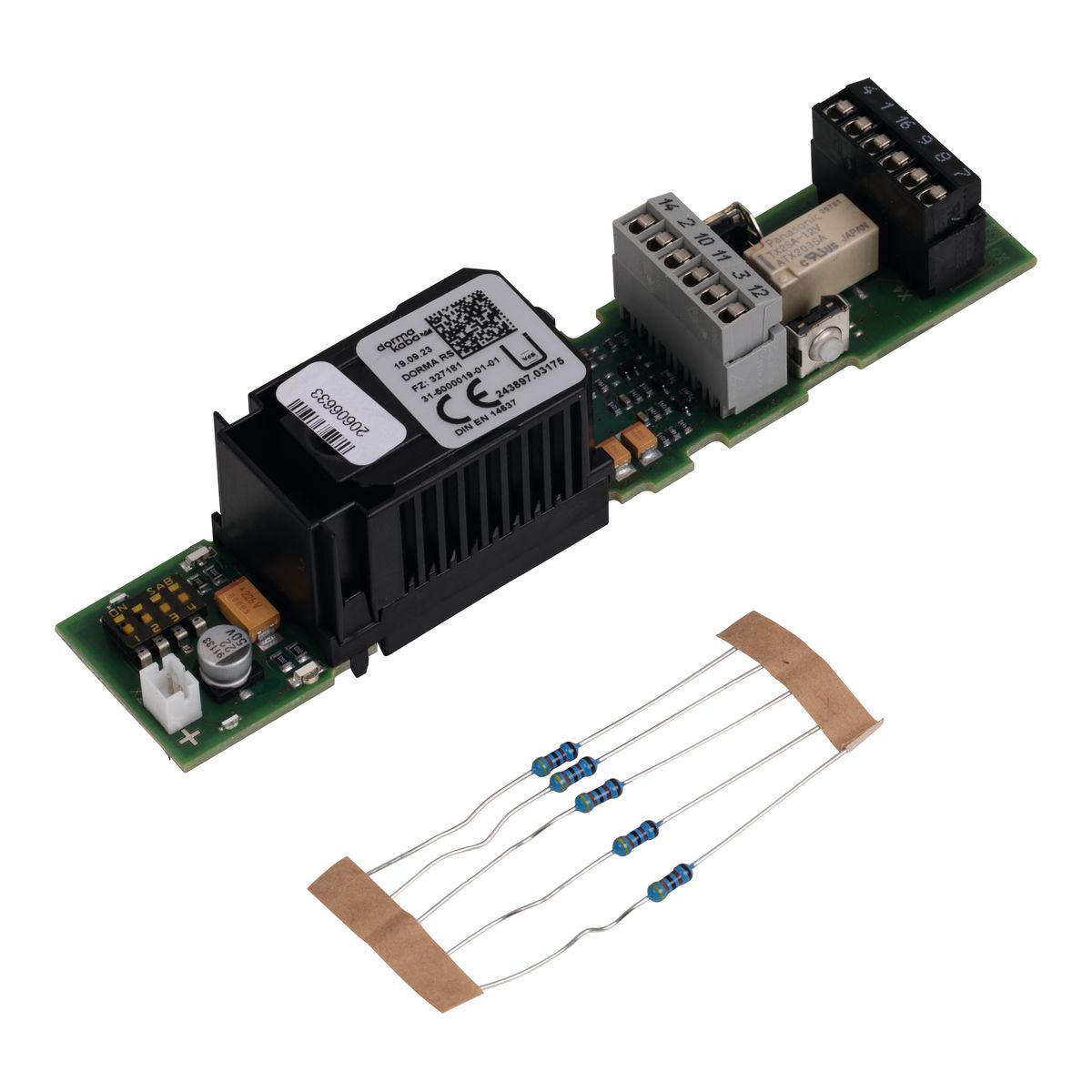

Die dormakaba Rauchschalterplatine G-EMR ist das zentrale elektronische Ersatzmodul zur Instandsetzung und Modernisierung von dormakaba Feststellanlagen. Als technologisches Herzstück der Anlage übernimmt diese Platine die Auswertung der Brandkenngrößen nach dem Streulichtprinzip (optischer Rauchmelder nach EN 54-7) und steuert im Alarmfall das sichere Schließen von Feuer- und Rauchschutztüren.

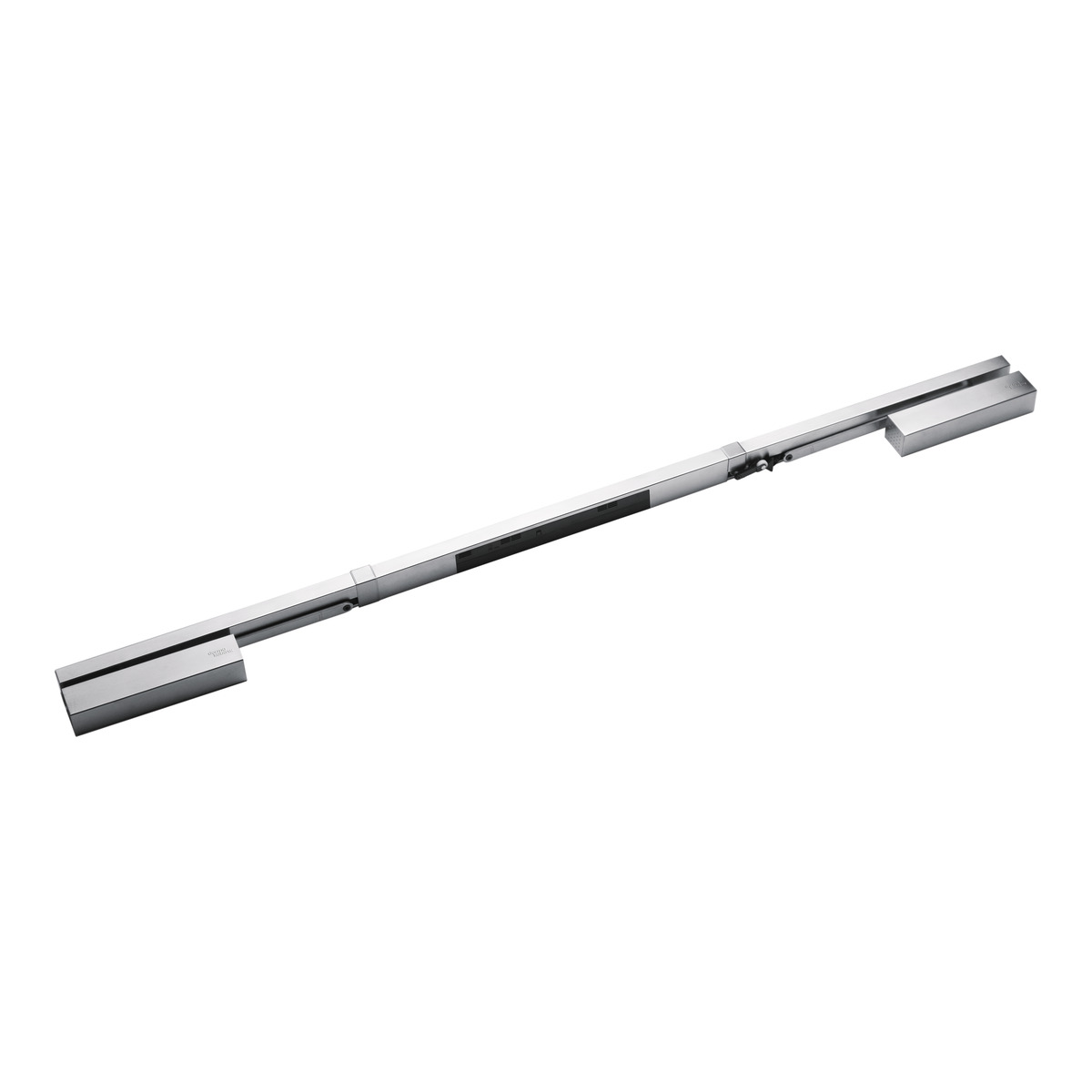

Dieses Original-Ersatzteil dient als Retrofit-Kit und ist kompatibel mit der externen dormakaba Rauchmeldezentrale RMZ (Sturzmontage), der in Gleitschienen integrierten G-EMR (einflügelig, 120° und 140°) sowie dem Schließfolgeregler G-SR-EMR (zweiflügelig). Für Haustechniker und technische Einkäufer lässt sich mit dem Austausch dieses Bauteils die Betriebserlaubnis einer Feststellanlage gemäß DIN 14677 verlängern, ohne das gesamte Gehäuse oder die mechanische Peripherie demontieren zu müssen.

Wichtiger Hinweis für Elektriker (Retrofit): Bei diesem Ersatzteil handelt es sich um die aktuelle Platinen-Generation. Der erforderliche Abschlusswiderstand für externe Komponenten ändert sich von ehemals 121 kΩ auf 43 kΩ. Die Widerstände müssen zwingend in allen angeschlossenen externen Komponenten (Handtaster, Deckenmelder) getauscht werden — Dorma führt den 43-kΩ-Widerstand als eigenes Ersatzteil (10er Beutel), um Störmeldungen zu vermeiden.

In diesen Systemen steckt diese Platine

Die Dorma Rauchschalterplatine G-EMR ist die identische Rauchmeldeeinheit in allen Dorma Feststellanlagen im Contur Design. Bei folgenden Systemen ist sie die Detektionseinheit, die nach 8 Jahren gemäß DIN 14677 getauscht werden muss:

Kompatibilität

Die Platine ist als Universal-Ersatzteil für das gesamte Dorma Feststellanlagen-System konzipiert:

Austauschanleitung

Die Installation ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage und darf nur von geschulten Fachkräften (Elektrofachkraft / Sachkundiger nach DIN 14677) durchgeführt werden.

Schritt-für-Schritt Platinentausch

1. Sicherheitsabschaltung: 230-V-Zuleitung der Anlage spannungsfrei schalten (Sicherungsautomat / Netzstecker ziehen).
2. Zugang: Verkleidung bzw. Abdeckhaube der RMZ oder der Gleitschiene entfernen.
3. DIP-Schalter dokumentieren: Einstellungen der alten Platine notieren (DIP 1–4).
4. Demontage: Alte Platine aus den Halteklammern lösen und alle Steckverbindungen vorsichtig abziehen.
5. Einbau: Neue Platine in das Gehäuse einklicken und Steckverbindungen wiederherstellen.
6. DIP-Schalter übertragen: Dokumentierte Einstellungen auf der neuen Platine setzen.
7. Spannung einschalten: Reset-Taster betätigen, um DIP-Einstellungen zu bestätigen.
8. Funktionsprüfung: Prüfgas (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen — Alarm muss ausgelöst werden.

Retrofit-Maßnahmen (Widerstandswechsel)

Beim Austausch einer alten Platine (121 kΩ) gegen die aktuelle Generation müssen zwingend Anpassungen an der Peripherie vorgenommen werden:

1. Externe Geräte identifizieren: Alle angeschlossenen Handauslösetaster (HT) und Deckenrauchmelder (RM-N) erfassen.
2. Alte Widerstände entfernen: 121-kΩ-Abschlusswiderstände aus diesen Geräten ausbauen.
3. Neue Widerstände einsetzen: 43-kΩ-Abschlusswiderstand in das letzte Gerät der jeweiligen Linie einsetzen.
4. Reset durchführen: Nach Einschalten der Spannung den Reset-Taster auf der Platine betätigen.
5. Linienüberwachung prüfen: LED 2 (gelb) darf nicht blinken — blinkt sie, ist ein Widerstand falsch oder fehlt.

Fehlercodes und LED-Diagnose

Die Platine kommuniziert den Betriebsstatus über zwei LEDs. Die korrekte Interpretation ist entscheidend für die Fehlersuche:

DIP-Schalter — die vier Einstellungen im Überblick

Auf der Platine sitzen vier DIP-Schalter. Sie legen fest, ob die Anlage nach Rauchfreiheit selbsttätig zurückschaltet oder von Hand zurückgesetzt wird (DIP 1), in welcher Topologie die Melder verdrahtet sind (DIP 2), ob ein Deckenmelder mitläuft (DIP 3) und ob ein Handtaster angeschlossen ist (DIP 4). Änderungen werden erst nach Betätigung des Reset-Tasters übernommen.

Zwei Einstellungen sind keine Geschmacksfrage: Bei Freilauftürschließern und in Fluchtwegsystemen ist der manuelle Reset zwingend (DIP 1 auf ON), und bei Haftmagneten sowie Freilauftürschließern ist ein Handtaster vorgeschrieben (DIP 4 auf ON).

Die vollständige Belegung mit allen Schalterstellungen steht in der Technischen Erklärung: Dorma RMZ DIP-Schalter — Belegung aller vier Schalter

Technische Daten

Wartung nach DIN 14677

Die Instandhaltung von Feststellanlagen ist sicherheitskritisch. Die DIN 14677 definiert drei Prüfstufen:

Prüfgas-Anwendung: Geeignetes Prüfaerosol (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen. Die Messkammer darf nicht geöffnet oder mit Druckluft ausgeblasen werden — bei starker Verschmutzung ist ein Austausch erforderlich.

Abnahmeschild: Nach erfolgreicher Abnahmeprüfung ist ein Prüfschild (105 × 52 mm) an der Anlage anzubringen. Das Prüfbuch sollte am Betriebsort vorgehalten werden.

Wartungsanzeige zurücksetzen: Die gelbe LED (Serviceanzeige LED 2) meldet fällige Wartung, aber ebenso Verschmutzung oder eine Störung — welche Meldung gemeint ist, zeigt die Blinkart laut Montageanleitung. Eine fällige Wartung erlischt nicht von selbst: erst warten, dann quittieren. Wie das bei den einzelnen Dorma-Baugruppen geht, steht Schritt für Schritt hier: Dorma RMZ Wartung zurücksetzen — Wartungsanzeige quittieren.

Kompatible Peripheriegeräte

Die folgenden Geräte werden an die Platine angeschlossen und erweitern das Rauchmeldesystem:

Verwandte Ersatzteile & Pflichtdokumentation

Rauchschalterplatine vs. Netzteilplatine — welches Ersatzteil brauchen Sie?

Jede Dorma Feststellanlage im Contur Design enthält zwei Platinen. Anhand der Symptome erkennen Sie, welche getauscht werden muss:

Nur das Typenschild „DORMA NT 243898“ oder „243898“ gefunden? Wer bei einer RMZ, G-EMR oder GSR-EMR die Aluminium-Verkleidung abnimmt, sieht als Erstes dieses Schild — an den Gleitschienen G-EMR und GSR-EMR mit „DORMA NT 243898“ beschriftet, an der RMZ nur mit „243898“ — deshalb wird die Rauchmeldeeinheit oft als „Raucherkennungseinheit Dorma NT 243898“ angefragt, manchmal auch als „Art.-Nr. 243898“ der ganzen Anlage. Eine Bestellnummer ist 243898 nicht: In der Dorma-Preisliste und der Ersatzteilliste steht sie nicht. Das Schild sitzt auf der Netzteil-Abdeckung und beschreibt das Netzteil (230 V AC → 24 V DC / 460 mA) — nicht die Rauchschalterplatine. Im selben Gerät steckt außerdem diese Rauchschalterplatine: Sie ist das Teil, das nach 8 Jahren getauscht wird (DIN 14677) und das bei gelber LED meist die Ursache ist. Ist dagegen das Netzteil selbst defekt, brauchen Sie die Netzteilplatine G-EMR.

Tipp: Messen Sie die Ausgangsspannung am Netzteil: liefert es stabile 24 V DC, ist das Netzteil in Ordnung und die Rauchschalterplatine ist die Ursache. Keine Spannung → Netzteil tauschen.

Welche Ausführung habe ich? — das Typenschild lesen

Auf dem Rauchschalter steht die Herstellerbezeichnung DORMA RS und darunter eine Artikelnummer, die mit 243897 beginnt. Die Ziffernfolge dahinter (.02175 oder .03175) entscheidet, wie die Leitungsüberwachung ausgeführt ist:

Der Magnet wird in den Sockel des letzten Rauchschalters eingeschraubt und lässt sich nur in Verbindung mit dem Rauchmelder ORS 142 verwenden; je überwachtem Stich ist ein Magnet vorzusehen.

Häufig gestellte Fragen
