GEZE TS 5000 IS mit integrierter Schließfolgeregelung

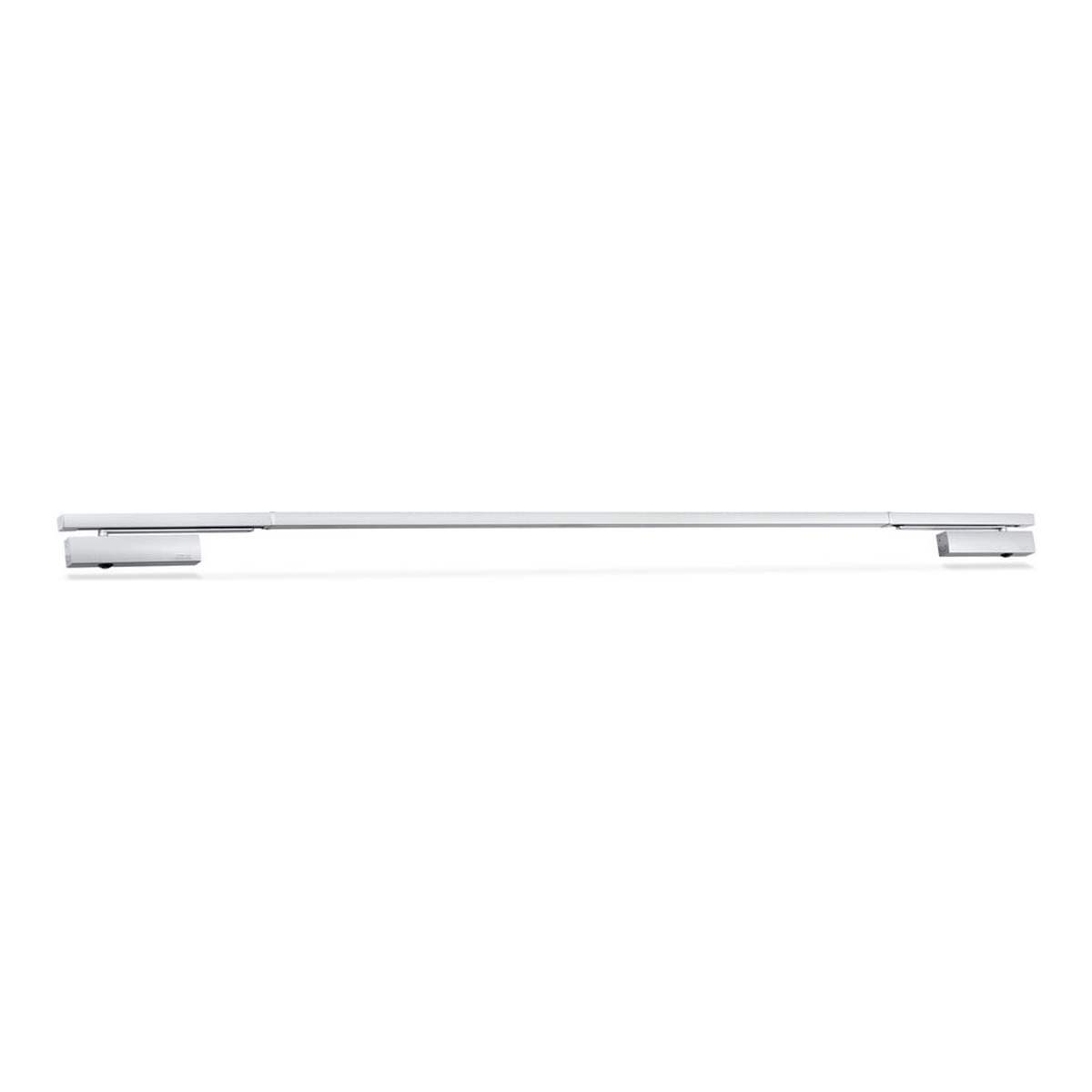

GEZE TS 5000 L-ISM — Gleitschienentürschließer zweiflügelig, BandgegenseiteKurz & Knapp:Zweiflügeliges Türschließersystem für Montage auf der BandgegenseiteIntegrierte mechanische Schließfolgeregelung über ISM-GleitschieneSchließkraftgröße EN 2-6, Flügelbreiten bis 1400 mm, Bandabstand bis 2800 mmÖffnungswinkel max. 130°, Standflügelbreite min. 380 mmGeprüft nach EN 1154 für Feuer- und RauchschutztürenProduktbeschreibungDer GEZE TS 5000 L-ISM ist ein Gleitschienentürschließer für zweiflügelige Feuer- und Rauchschutztüren mit Montage auf der Bandgegenseite. Die durchgehende ISM-Gleitschiene enthält eine integrierte mechanische Schließfolgeregelung, die sicherstellt, dass der Standflügel immer vor dem Gangflügel schließt.Die Bandgegenseiten-Montage bietet eine unauffällige Optik — die Schließerkörper sind von der Öffnungsseite nicht sichtbar. Der maximale Öffnungswinkel beträgt 130°, die Mindestbreite des Standflügels 380 mm.Das System besteht aus zwei TS 5000 Schließerkörpern und einer ISM-Gleitschiene mit Schließfolgeregelung. Der Bandabstand kann bis 2800 mm betragen. Eine Erweiterung zur Feststellanlage ist durch Kombination mit einer R-ISM-Gleitschiene BG oder einer externen E-ISM-Gleitschiene BG möglich.Ihre VorteileBandgegenseiten-Montage — Schließer von der Öffnungsseite nicht sichtbarIntegrierte Schließfolgeregelung — Normgerecht nach EN 1158 ohne separate BauteileBis 2800 mm Bandabstand — Für große zweiflügelige TüranlagenMechanisches System — Keine Stromversorgung erforderlichErweiterbar — Aufrüstbar zur Feststellanlage mit R-ISM- oder E-ISM-Gleitschiene BGTechnische DatenEigenschaftWertSchließkraftgrößeEN 2-6Flügelbreite max.1400 mmBandabstand max.2800 mmStandflügelbreite min.380 mmÖffnungswinkel max.130°SchließfolgeregelungMechanisch, integriert in ISM-GleitschieneMontageBandgegenseiteFlügelanzahlZweiflügeligTürartFeuer- und RauchschutztürenKompatibilität und ErweiterungsmöglichkeitenR-ISM-Gleitschiene BG TS 5000 — Erweiterung zur Feststellanlage mit integriertem RauchmelderE-ISM-Gleitschiene BG — Erweiterung mit elektrischer FeststellungCB flex Mitnehmerklappe — Alternative SchließfolgeregelungPanikfunktion — Am Gangflügel verfügbar Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). MontageBeide Schließerkörper werden auf der Bandgegenseite auf dem Türrahmen (Sturz) montiert. Die durchgehende ISM-Gleitschiene wird an den Türblättern befestigt. Die Schließfolgeregelung ist in der Gleitschiene integriert und erfordert keine separate Einstellung.Die Mindestbreite des Standflügels beträgt 380 mm. Bei Bandabständen über 2000 mm ist die korrekte Auswahl der ISM-Gleitschienenlänge zu beachten.Normen und ZulassungenNormBeschreibungEN 1154Türschließmittel mit kontrolliertem SchließablaufEN 1158Koordinierungseinrichtungen (Schließfolgeregelung)CE-KennzeichnungKonformität mit europäischen Normen Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich.Häufige FragenWas ist der Unterschied zwischen TS 5000 L-ISM und TS 5000 E-ISM?Der TS 5000 L-ISM wird auf der Bandgegenseite montiert und ist rein mechanisch. Der TS 5000 E-ISM wird auf der Bandseite montiert und verfügt über eine elektrische Feststellung.Kann der TS 5000 L-ISM zur Feststellanlage erweitert werden?Ja, durch Austausch der ISM-Gleitschiene gegen eine R-ISM-Gleitschiene BG mit integriertem Rauchmelder und Feststellung.Wie breit muss der Standflügel mindestens sein?Mindestens 380 mm. Bei schmaleren Standflügeln kann die Schließfolgeregelung nicht zuverlässig arbeiten.Benötigt der TS 5000 L-ISM eine Stromversorgung?Nein, das System arbeitet rein mechanisch. Strom wird nur bei Erweiterung mit einer E-ISM- oder R-ISM-Gleitschiene benötigt. Kaufberatung: TS 5000 L-ISM — Bandgegenseite zweiflügelig L-ISM oder ISM — wann die L-Variante?Die L-Variante (L-ISM) montiert den Türschließer auf dem Blendrahmen (Bandgegenseite) statt auf dem Türblatt. Wählen Sie L-ISM, wenn der Türschließer von der Gangseite unsichtbar sein soll oder die Türkonstruktion eine Türblattmontage nicht zulässt. Der TS 5000 ISM ist für die Bandseite. L-ISM oder L-IS — Gleitschiene oder Gestänge?Der TS 5000 L-ISM nutzt eine Gleitschiene mit integrierter Schließfolgeregelung. Der TS 5000 L-IS verwendet ein Gestänge mit Bowdenzug. Der L-ISM ist die modernere Lösung — kompakter, wartungsärmer und optisch unauffälliger. L-ISM oder L-ISM VPK — was ist das VPK?Der TS 5000 L-ISM VPK ist das Vorkonfigurierte Komplettpaket: Türschließerkörper + R-ISM BG-Gleitschiene + alle Montagematerialien in einem Karton. Der L-ISM als Einzelprodukt bietet mehr Flexibilität bei der Gleitschienen-Wahl. Welche Gleitschiene passt zum L-ISM für Feststellanlagen?Für Feststellanlagen auf der Bandgegenseite kombinieren Sie den L-ISM mit der R-ISM BG-Gleitschiene (integrierter Rauchmelder). Für rein mechanische Schließfolgeregelung ohne Feststellung reicht die ISM-Gleitschiene. Brauche ich für beide Flügel einen L-ISM?Bei zweiflügeligen Türen wird in der Regel ein L-ISM auf dem Standflügel und ein Standard-TS 5000 auf dem Gangflügel montiert. Die Schließfolgeregelung ist in der ISM-Gleitschiene integriert und steuert beide Flügel. Zwei L-ISM sind nicht erforderlich.

GEZE TS 5000 L-IS – Türschließer mit integrierter Schließfolgeregelung für die Bandgegenseite Kurz & Knapp: Obentürschließer für zweiflügelige Feuer- und Rauchschutztüren – Montage auf der Bandgegenseite EN 2–6 – Flügelbreite bis 1.400 mm Integrierte Schließfolgeregelung in der Gleitschiene – stellt sicher, dass der Standflügel vor dem Gangflügel schließt Vorgängermodell des TS 5000 L-ISM – als Ersatz-Schließkörper für bestehende L-IS-Anlagen Produktbeschreibung Der GEZE TS 5000 L-IS ist die Bandgegenseite-Variante des TS 5000 IS. Er wird auf zweiflügeligen Türen montiert, bei denen der Schließer auf der Bandgegenseite sitzen muss – beispielsweise aus optischen oder baulichen Gründen. Die integrierte Schließfolgeregelung stellt zuverlässig sicher, dass bei zweiflügeligen Türen der Standflügel erst nach dem Gangflügel schließt. Das ist bei Feuer- und Rauchschutztüren zwingend erforderlich, damit die Tür vollständig ins Schloss fällt. Der TS 5000 L-IS ist das Vorgängermodell des TS 5000 L-ISM. Er wird hauptsächlich als Ersatzschließkörper für bestehende L-IS-Anlagen eingesetzt. Für Neuinstallationen empfehlen wir den aktuellen TS 5000 L-ISM. Für die Bandseite-Montage ist der TS 5000 ISM die richtige Wahl. Ihre Vorteile Schließfolgeregelung integriert – Keine zusätzlichen Bauteile nötig, die Steuerung sitzt in der Gleitschiene Bandgegenseite-Montage – Schließer sitzt auf der Gegenseite der Bänder, geeignet wenn die Bandseite nicht zugänglich ist EN 2–6 – Stufenlos einstellbar, deckt Türbreiten bis 1.400 mm ab Bewährte TS 5000 Plattform – Zuverlässige Hydraulik-Technologie von GEZE 1:1 Ersatz – Passgenauer Austausch in bestehenden L-IS-Anlagen ohne Umbau Technische Daten EigenschaftWert EN-KlasseEN 2–6 (stufenlos einstellbar) Max. Flügelbreite1.400 mm Max. Bandabstand2.800 mm Öffnungswinkelmax. 120° MontageBandgegenseite ZweiflügeligJa, mit Schließfolgeregelung NormEN 1154 Verfügbare Variante Artikelnr.Ausführung 027331silberfarbig Montage Der TS 5000 L-IS wird auf der Bandgegenseite montiert. Der Schließkörper sitzt auf dem Türblatt, die Gleitschiene mit integrierter Schließfolgeregelung am Türrahmen. Wichtig: Der TS 5000 L-IS ist nicht mit der aktuellen L-ISM-Gleitschiene kompatibel. Verwenden Sie ausschließlich die originale L-IS-Gleitschiene. Zum Anschluss des Standflügels wird ein Bowdenzug benötigt. Normen & Zulassungen NormBeschreibung EN 1154Türschließgeräte mit kontrolliertem Schließablauf CE-KennzeichnungKonformität mit europäischen Produktnormen Geprüft für den Einsatz an Feuer- und Rauchschutztüren. Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufige Fragen zum GEZE TS 5000 L-IS Was ist der Unterschied zwischen TS 5000 L-IS und TS 5000 L-ISM?Der TS 5000 L-IS ist das Vorgängermodell. Der TS 5000 L-ISM ist die aktuelle Version mit verbesserter mechanischer Schließfolgeregelung. Für Neuinstallationen empfehlen wir den L-ISM. Kann ich den TS 5000 L-IS als Ersatz in einer bestehenden L-IS-Anlage verwenden?Ja, der TS 5000 L-IS ist als 1:1-Ersatzschließkörper für bestehende L-IS-Installationen konzipiert. Die Befestigungspunkte sind identisch. Wofür wird der Bowdenzug benötigt?Der Bowdenzug verbindet den Gangflügel-Schließer mit dem Standflügel und ermöglicht so die Schließfolgeregelung. Was bedeutet „Bandgegenseite“?Der Türschließer wird auf der gegenüberliegenden Seite der Türbänder montiert. Das ist die Seite, zu der die Tür öffnet. Kaufberatung: TS 5000 L-IS — Bandgegenseite mit Schließfolgeregelung L-IS oder L-ISM — welche Variante für die Bandgegenseite?Der TS 5000 L-IS nutzt ein Gestänge mit Bowdenzug zur Schließfolgeregelung. Der TS 5000 L-ISM hat die Schließfolgeregelung in der Gleitschiene integriert — kompakter und wartungsärmer. Für Neuanlagen ist der L-ISM die modernere Lösung. Wann wird die L-Variante (Bandgegenseite) gewählt?Die L-Variante montiert den Türschließer auf dem Blendrahmen statt auf dem Türblatt. Das ist nötig, wenn der Türschließer von der Fluchtwegseite unsichtbar sein soll oder die Türkonstruktion eine Türblattmontage nicht erlaubt. Die Türzulassung gibt oft die Montageseite vor. L-IS oder IS — Bandgegenseite oder Bandseite?Der TS 5000 IS montiert auf dem Türblatt (Bandseite), der L-IS auf dem Blendrahmen (Bandgegenseite). Beide haben identische Schließleistung und Schließfolgeregelung. Entscheidend ist die Einbausituation vor Ort. Kann ich den L-IS als Ersatzteil für eine bestehende Anlage verwenden?Ja, der TS 5000 L-IS ist der passende Ersatz für vorhandene L-IS-Anlagen mit Gestänge und Bowdenzug. Prüfen Sie vor dem Austausch, ob die Bohrlöcher identisch sind. Für einen Umstieg auf Gleitschiene empfiehlt sich der TS 5000 L-ISM. Gibt es den L-IS auch mit Feststellung?Der TS 5000 L-IS selbst hat keine Feststellfunktion. Für Feststellung auf der Bandgegenseite mit Schließfolgeregelung wählen Sie den TS 5000 L-ISM mit R-ISM BG-Gleitschiene oder den TS 5000 L-ISM VPK.

Kurz & KnappOriginal-Ersatzteil GEZE Id.-Nr. 076198Ausführung transparent — Farbvarianten siehe untenFür IS-, E-IS- und R-IS-Gleitschiene (Bandseite, zweiflügelig)Verbindungselement für die integrierte Schließfolgeregelung (IS) nach EN 1158Nicht für L-IS oder ISM-Gleitschienen geeignet Bowdenzug für GEZE IS-Gleitschiene (Bandseite)Der Bowdenzug ist das mechanische Übertragungselement in der GEZE IS-Gleitschiene (integrierte Schließfolgeregelung) und ihren Varianten E-IS (mit Elektro-Feststellung) und R-IS (mit integriertem Rauchmelder). Bei zweiflügeligen Türen sorgt die Schließfolgeregelung dafür, dass der Standflügel erst schließt, wenn der Gangflügel seine Schließlage erreicht hat — Voraussetzung für eine dichte Überschlagfalz und eine normgerechte Funktion von Feuer- und Rauchschutztüren nach DIN EN 1158.Bei Verschleiß, erhöhtem Reibwiderstand oder mechanischer Beschädigung wird der Bowdenzug im Rahmen der Wartung getauscht. Die Ausführung 076198 ist transparent — es existieren zwei weitere Farben (schwarz, weiß) mit identischer Funktion, siehe Block "Farbvarianten". Lieferumfang1 × Bowdenzug transparent für IS-/E-IS-/R-IS-GleitschieneUmlenkrolle, Gleitschienenprofil, Zahnrad und sonstige Komponenten der Gleitschiene sind nicht enthalten und bei Bedarf separat zu beziehen. FarbvariantenId.-Nr.Ausführung076198transparent (dieser Artikel)076199schwarz RAL 9005076200weiß RAL 9016Alle drei Ausführungen sind funktional identisch und nur in der Farbe des Mantels unterschiedlich. Die Farbe wird meist passend zur Gleitschienenfarbe gewählt. KompatibilitätEigenschaftWertPassend fürIS-Gleitschiene, E-IS-Gleitschiene, R-IS-GleitschieneTürschließer-SystemeGEZE TS 4000 IS / E-IS / R-IS und TS 5000 IS / E-IS / R-IS (Bandseite)EinsatzZweiflügelige Türanlagen mit integrierter SchließfolgeregelungNormDIN EN 1158 (Schließfolgeregelung)Nicht kompatibel mit:L-IS-Gleitschiene (Bandgegenseite) — verwendet einen anderen BowdenzugISM-Familie (TS 5000 ISM, L-ISM, L-ISM VPK usw.) — die ISM-Schließfolge arbeitet rein mechanisch über die Gleitschiene und benötigt keinen Bowdenzug dieses Typs Technische DatenMerkmalAngabeGEZE Id.-Nr.076198BezeichnungBowdenzug für IS- / E-IS- / R-IS-GleitschieneAusführungtransparentHerstellerGEZE GmbHTypOriginal-Ersatzteil MontagehinweiseDer Austausch sollte durch einen Fachbetrieb für Türschließ- und Feststellanlagen erfolgen.Nach dem Wechsel ist die Schließfolge neu einzustellen und zu prüfen: Der Standflügel muss bei geöffneter Tür sicher gesperrt bleiben, bis der Gangflügel schließt.Bei E-IS- oder R-IS-Gleitschienen (Feststellanlagen) ist nach dem Eingriff eine Funktionsprüfung gemäß DIN 14677 erforderlich und im Prüfbuch zu dokumentieren.Der Bowdenzug ist ein Präzisionsteil und darf nicht gekürzt oder gebogen werden. Häufige FragenFür welche GEZE Gleitschiene ist dieser Bowdenzug?Für die IS-Gleitschiene sowie ihre Varianten E-IS (Elektro-Feststellung) und R-IS (mit integriertem Rauchmelder). Diese werden mit den Türschließern GEZE TS 4000 IS und TS 5000 IS auf der Bandseite eingesetzt.Passt der Bowdenzug auch für L-IS oder ISM?Nein. Die L-IS-Gleitschiene (Bandgegenseite) verwendet einen anderen Bowdenzug. Die ISM-Gleitschienen (TS 5000 ISM, L-ISM, L-ISM VPK) arbeiten mit rein mechanischer Schließfolge über die Schiene und benötigen keinen Bowdenzug dieses Typs.Worin unterscheiden sich 076198, 076199 und 076200?Nur in der Farbe des Bowdenzug-Mantels: 076198 transparent, 076199 schwarz RAL 9005, 076200 weiß RAL 9016. Funktion, Länge und Einbau sind identisch.Kann ich den Bowdenzug selbst wechseln?Der mechanische Tausch ist möglich, die anschließende Einstellung der Schließfolge erfordert jedoch Erfahrung. Bei Feuer- und Rauchschutztüren sowie Feststellanlagen (E-IS / R-IS) ist ein Fachbetrieb einzubinden — eine Funktionsprüfung nach DIN 14677 ist vorgeschrieben.Wann sollte der Bowdenzug getauscht werden?Bei sichtbarem Verschleiß, Knicken im Mantel, erhöhtem Reibwiderstand oder wenn die Schließfolge nicht mehr zuverlässig arbeitet. Im Rahmen der jährlichen Wartung ist der Zustand zu prüfen.

GEZE TS 5000 ISM GleitschienentürschließerZweiflügeliges Türschließersystem mit mechanischer Schließfolgeregelung in der ISM-Gleitschiene, Bandseite, EN 2-6 Kurz & KnappZweiflügelig mit integrierter mechanischer Schließfolgeregelung (ISM)Schließfolge in der ISM-Gleitschiene integriert — kein Bowdenzug erforderlichEN 2-6, max. Türblattbreite 1400 mm, Bandabstand 1300–2800 mm (Überlänge 3200 mm)Max. Öffnungswinkel 180°, min. Standflügelbreite 400 mmZugelassen nach DIN EN 1154 und EN 1158Symmetrische und asymmetrische Türteilung möglich GEZE TS 5000 ISM — Mechanische Schließfolgeregelung für zweiflügelige TürenDer GEZE TS 5000 ISM ist ein Gleitschienentürschließersystem für zweiflügelige Anschlagtüren mit mechanischer Schließfolgeregelung. Die Schließfolge ist direkt in der durchgehenden ISM-Gleitschiene (2630 × 40 × 30 mm) integriert — ein Bowdenzug wie beim TS 5000 IS ist nicht erforderlich. Die Mechanik in der Schiene stellt sicher, dass der Standflügel vor dem Gangflügel schließt.Das System eignet sich für Türblattbreiten bis 1400 mm pro Flügel und Bandabstände von 1300 bis 2800 mm. Für größere Bandabstände bis 3200 mm ist eine ISM-Gleitschiene in Überlänge (3030 × 40 × 30 mm) erhältlich. Der maximale Öffnungswinkel beträgt 180°, die minimale Standflügelbreite 400 mm.Optional kann eine mechanische Feststelleinheit ISM (Art. 118437) in die Gleitschiene eingesetzt werden, die die Tür bei einem definierten Öffnungswinkel festhält. Die Montage erfolgt auf der Bandseite — beide Schließer werden auf den Türblättern befestigt, die ISM-Gleitschiene am Sturz. Vorteile des GEZE TS 5000 ISMMechanische Schließfolgeregelung — in der Gleitschiene integriert, kein Bowdenzug nötigElegante Lösung — keine zusätzlichen sichtbaren KomponentenStufenlos einstellbare Schließkraft EN 2-6 — für Türblattbreiten bis 1400 mmMax. Öffnungswinkel 180° — volle Durchgangsbreite nutzbarÜberlänge verfügbar — Bandabstand bis 3200 mm mit Überlängen-GleitschieneZugelassen nach EN 1154 und EN 1158 — für Feuer- und RauchschutztürenSymmetrisch und asymmetrisch — flexible TürteilungOptionale Feststelleinheit ISM — mechanische Feststellung nachrüstbar (Art. 118437) Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Türblattbreite1400 mm pro FlügelBandabstand min.1300 mmBandabstand max.2800 mm (Überlänge 3200 mm)Standflügelbreite min.400 mmÖffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mm (2 Stück)ISM-Gleitschiene (B × H × T)2630 × 40 × 30 mm (Überlänge: 3030 × 40 × 30 mm)SchließfolgeregelungMechanisch (ISM), in Gleitschiene integriertEndschlagHydraulisch, über Ventil einstellbarÖffnungsdämpfungHydraulisch einstellbarMontageTürblattmontage BandseiteTürteilungSymmetrisch und asymmetrischZulassungenDIN EN 1154, EN 1158 Schließfolgeregelung: ISM (mechanisch) vs. IS (hydraulisch)Der GEZE TS 5000 ISM arbeitet mit mechanischer Schließfolgeregelung, direkt in der Gleitschiene integriert:MerkmalISM (mechanisch)IS (hydraulisch)FunktionsprinzipMechanik in der GleitschieneBowdenzug zwischen den SchließernZusätzliche KomponentenKeineBowdenzug erforderlichMontageaufwandSchließfolge integriertBowdenzug verlegenOptikKeine sichtbaren ZusatzteileBowdenzug in Schiene verdecktPreisHöherGünstigerZulassungenEN 1154 + EN 1158EN 1154 Montagearten GEZE TS 5000 ISMMontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblätter (je 1 Schließer pro Flügel)Rahmen / Sturz (durchgehend)Standardmontage, Montageplatte empfohlenMontageplatte (Art. 118702) bei Feuer- und Rauchschutztüren zwingend erforderlich. MontagehinweiseDas GEZE TS 5000 ISM System wird auf der Bandseite montiert. Beide Schließer auf den Türblättern, die ISM-Gleitschiene durchgehend am Sturz.Bohrlehre GEZE verwenden für exakte PositionierungISM-Gleitschiene mittig am Sturz ausrichtenSchließfolge nach Montage prüfen: Standflügel muss vor Gangflügel schließenSchließkraft beider Flügel separat einstellenOptionale Feststelleinheit ISM (118437) in Gleitschiene einsetzen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufDIN EN 1158 — Koordinierungseinrichtungen für Drehflügeltüren (Schließfolgeregelung)Feuer- und Rauchschutztüren — zugelassen für T30, T60, T90 (zweiflügelig)DIN 18040 — Barrierefreies Bauen (bis 1100 mm Flügelbreite pro Flügel) Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte FragenWarum ist die mechanische Schließfolgeregelung (ISM) besser als die hydraulische (IS)?Die ISM hat die Schließfolge direkt in der Gleitschiene integriert — kein Bowdenzug, keine Zusatzkomponenten. Optisch eleganter, weniger wartungsanfällig und nach EN 1158 zugelassen. Die IS-Variante ist dafür günstiger.Welchen Bandabstand brauche ich mindestens?Der minimale Bandabstand für den TS 5000 ISM beträgt 1300 mm. Der maximale Bandabstand ist 2800 mm mit der Standard-ISM-Gleitschiene und 3200 mm mit der Überlängen-Variante.Kann ich eine mechanische Feststelleinheit nachrüsten?Ja, die mechanische Feststelleinheit ISM (Art. 118437) kann jederzeit in die ISM-Gleitschiene eingesetzt werden. Sie hält die Tür bei einem definierten Öffnungswinkel mechanisch fest. Kein elektrischer Anschluss erforderlich.Welche minimale Standflügelbreite ist möglich?Die minimale Standflügelbreite beträgt 400 mm. Bei der Bandgegenseite-Variante (L-ISM) sind es 380 mm.Ist eine asymmetrische Türteilung möglich?Ja, der TS 5000 ISM eignet sich für symmetrische und asymmetrische Türteilung. Die Schließkraft jedes Flügels wird separat eingestellt.Welche Oberflächen sind für die ISM-Gleitschiene verfügbar?Silberfarbig (115549), weiß (115591), schwarz (198813), Edelstahl ähnlich (115592) und nach RAL (115593). Überlängen in silberfarbig (115598) und nach RAL (115599). Häufige Fragen zur Auswahl zweiflügeliger TürschließerBandseite oder Bandgegenseite?ISM = Bandseite (Schließer auf Türblatt, max. 180° Öffnungswinkel). L-ISM = Bandgegenseite (Schließer am Sturz, max. 130°, Schließer von Öffnungsseite nicht sichtbar).Brauche ich eine Feststellanlage?Nur wenn die Tür im Normalbetrieb offen stehen soll. Dann E-ISM (24V DC, externe RSZ) oder R-ISM (230V AC, integrierter Rauchmelder) wählen. Sonst reicht die mechanische Feststelleinheit ISM (118437) für manuelles Festhalten.Was ist der Unterschied zum VPK (Komplettpaket)?Das TS 5000 L-ISM VPK ist ein Komplettpaket für die Bandgegenseite mit Panikfunktion an beiden Flügeln. Es enthält 2 Schließer + ISM-Gleitschiene BG + CB flex Mitnehmerklappe.Kann ich von ISM auf E-ISM oder R-ISM aufrüsten?Ja. Die Schließer bleiben identisch. Sie tauschen die ISM-Gleitschiene gegen eine E-ISM-Gleitschiene (elektr. Feststellung, 24V DC) oder R-ISM-Gleitschiene (Feststellung + Rauchmelder, 230V AC).Welche Zulassungen braucht eine zweiflügelige Brandschutztür?Türschließer: EN 1154. Schließfolgeregelung: EN 1158. Feststellanlage: EN 1155. Jährliche Prüfung nach DIN 14677 bei Feststellanlagen.Wie oft muss gewartet werden?Jährlich: Schließfolge prüfen, Schließkraft kontrollieren, Gleitschiene auf Beschädigung prüfen. Bei Brandschutztüren: Prüfung nach DIN 14677.

GEZE TS 5000 IS – Türschließer mit integrierter Schließfolgeregelung für zweiflügelige Türen Obenliegender Gleitschienentürschließer für den Gangflügel | Integrierte Schließfolgeregelung nach EN 1158 | EN 2-6 | Für Feuer- und Rauchschutztüren | Art.-Nr. 027320 (silber) / 027322 (weiß) Kurz & KnappDer GEZE TS 5000 IS ist ein obenliegender Türschließer für zweiflügelige Feuer- und Rauchschutztüren mit integrierter SchließfolgeregelungMontage am Gangflügel auf der Bandseite, EN Größe 2-6, Flügelbreite bis 1400 mmEinstellbare Schließkraft mit optischer Größenanzeige, regulierbare Öffnungsdämpfung, Schließgeschwindigkeit und Endschlag – alle Funktionen von vorn einstellbarDer TS 5000 IS wird als Ersatz-Schließkörper für bestehende Anlagen eingesetztFür Neuinstallationen empfehlen wir das aktuelle System GEZE TS 5000 ISM GEZE TS 5000 IS – Gangflügel-Schließer mit Schließfolgeregelung Der GEZE TS 5000 IS ist der Gangflügel-Türschließer für zweiflügelige Türanlagen mit integrierter mechanischer Schließfolgeregelung nach EN 1158. Die Schließfolgeregelung stellt sicher, dass bei zweiflügeligen Türen zuerst der Gangflügel und dann der Standflügel schließt – eine Voraussetzung für die Funktion von Feuer- und Rauchschutztüren. Der Schließkörper entspricht dem bewährten GEZE TS 5000 mit allen bekannten Einstellmöglichkeiten: Schließkraft EN 2-6 mit optischer Anzeige, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung – alles von vorn einstellbar, DIN links und DIN rechts verwendbar. Wichtiger Hinweis: Der TS 5000 IS ist der Vorgänger des aktuellen TS 5000 ISM-Systems. Er wird als Ersatz-Schließkörper für bestehende TS 5000 IS-Anlagen eingesetzt. Für Neuanlagen verwenden Sie das ISM-System mit durchgehender ISM-Gleitschiene. Lieferumfang: Türschließer GEZE TS 5000 IS (Schließkörper für Gangflügel) Vorteile des GEZE TS 5000 IS Integrierte Schließfolgeregelung: Stellt die korrekte Schließreihenfolge bei zweiflügeligen Türen sicher – Gangflügel schließt zuerst, dann Standflügel Optische Schließkraftanzeige: EN-Größe 2-6 von vorn ablesbar und einstellbar – kein Rätselraten bei der Einstellung Öffnungsdämpfung: Regulierbar, schützt Wände und Möbel vor unkontrolliertem Aufschwingen Universell verwendbar: DIN links und DIN rechts, gleicher Schließkörper – kein Umrüsten nötig Bewährter TS 5000 Schließkörper: Gleiche Qualität und Einstellmöglichkeiten wie der Standard-TS 5000 Feuer- und Rauchschutztüren: Geprüft nach EN 1154 und EN 1158 für den Einsatz an Brand- und Rauchschutztüren Technische Daten EigenschaftWert SchließertypObenliegender Gleitschienentürschließer EinsatzGangflügel, zweiflügelige Türen SchließfolgeregelungIntegriert, mechanisch (EN 1158) EN-Größe2-6 (von vorn einstellbar) Flügelbreite max.1400 mm MontageNormalmontage auf Türblatt, Bandseite DIN-RichtungLinks und rechts verwendbar SchließgeschwindigkeitEinstellbar (von vorn) EndschlagEinstellbar (von vorn) ÖffnungsdämpfungRegulierbar mit optischer Anzeige NormenEN 1154, EN 1158 ZulassungFeuer- und Rauchschutztüren Verfügbare Varianten Art.-Nr.Farbe 027320silberfarbig 027322weiß RAL 9016 Bandgegenseite: Für Montage auf der Bandgegenseite verwenden Sie den GEZE TS 5000 L-IS. Montagehinweise Montageart: Normalmontage auf dem Türblatt (Bandseite) mit Montageplatte Gleitschiene: Wird mit der IS-Gleitschiene (integrierte Schließfolgeregelung) betrieben – diese ist nicht im Lieferumfang enthalten Bandabstand: Maximaler Bandabstand bis 2800 mm (beide Flügel zusammen) Bowdenzug: Die Verbindung zwischen Gangflügel- und Standflügelschließer erfolgt über den Bowdenzug (Art.-Nr. 076198) Einstellung: Schließkraft, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung von vorn einstellbar – kein Abnehmen des Schließers erforderlich TS 5000 IS vs. TS 5000 ISM – Was ist der Unterschied? MerkmalTS 5000 IS (alt)TS 5000 ISM (aktuell) SystemSeparate Gleitschiene + BowdenzugDurchgehende ISM-Gleitschiene SchließfolgeregelungÜber BowdenzugverbindungMechanisch in der Gleitschiene integriert OptikZwei separate GleitschienenEine durchgehende Schiene (30 mm Bauhöhe) VariantenIS, L-ISISM, L-ISM, E-ISM, R-ISM, ECline, SoftClose, Freilauf FeststellungNicht verfügbarE-ISM, R-ISM StatusErsatzteil für BestandsanlagenAktuelle Produktlinie Empfehlung: Für Neuinstallationen das TS 5000 ISM-System verwenden. Der TS 5000 IS ist ausschließlich als Ersatz für bestehende IS-Anlagen vorgesehen. Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte Fragen zum GEZE TS 5000 IS Ist der TS 5000 IS mit dem TS 5000 ISM kompatibel?Nein. Der TS 5000 IS verwendet ein eigenes Gleitschienensystem mit Bowdenzug, das nicht mit der ISM-Gleitschiene kompatibel ist. Ein Austausch erfordert den Wechsel des gesamten Systems (Schließer + Gleitschienen). Kann ich nur den Schließkörper tauschen?Ja. Der TS 5000 IS-Schließkörper kann als Ersatzteil in bestehenden IS-Anlagen getauscht werden, ohne die Gleitschiene und den Bowdenzug zu wechseln. Brauche ich den Bowdenzug zusätzlich?Der Bowdenzug (Art.-Nr. 076198) verbindet Gang- und Standflügelschließer und ist für die Schließfolgeregelung erforderlich. Er ist nicht im Lieferumfang des Schließkörpers enthalten. Welche Gleitschiene gehört zum TS 5000 IS?Der TS 5000 IS verwendet die IS-Gleitschiene (nicht die ISM-Gleitschiene). Diese ist als Komplettsystem bestellt worden und wird nicht separat als Einzelartikel geführt. Kann ich den TS 5000 IS an einflügelige Türen montieren?Nein. Der TS 5000 IS ist ausschließlich für zweiflügelige Türen mit Schließfolgeregelung konzipiert. Für einflügelige Türen verwenden Sie den GEZE TS 5000. Welche Farben sind verfügbar?Silberfarbig (027320) und weiß RAL 9016 (027322). Kaufberatung: Welche GEZE Feststellanlage? TS 5000 IS oder TS 5000 ISM — was ist der Unterschied?Der TS 5000 IS nutzt ein Gestänge mit separatem Bowdenzug zur Schließfolgeregelung. Der TS 5000 ISM hat die Schließfolgeregelung kompakt in der Gleitschiene integriert — moderner, wartungsärmer und optisch unauffälliger. Für Neuanlagen empfehlen wir den ISM. Wann brauche ich den TS 5000 IS als Ersatzteil?Der TS 5000 IS ist die richtige Wahl, wenn Sie einen bestehenden IS-Türschließer 1:1 ersetzen müssen, ohne die Bohrlöcher und die Verkabelung zu ändern. Bei einer kompletten Neuanlage wechseln Sie besser auf den TS 5000 L-ISM oder TS 5000 ISM. IS oder separater Schließfolgeregler — was ist Pflicht?Bei zweiflügeligen Feuer- und Rauchschutztüren ist eine Schließfolgeregelung nach DIN EN 1158 Pflicht. Sie können entweder einen IS/ISM-Türschließer verwenden oder einen separaten SR Schließfolgeregler mit zwei Standard-Türschließern kombinieren. TS 5000 IS oder TS 4000 IS — welcher ist besser?Beide nutzen Gestänge mit Bowdenzug zur Schließfolgeregelung. Der TS 5000 IS bietet mehr Anschlussmöglichkeiten im TS 5000-Ökosystem. Der TS 4000 IS ist die bewährte Alternative, wenn bereits TS 4000 verbaut sind. Funktional sind beide gleichwertig. Kann ich den TS 5000 IS mit einer Feststellanlage kombinieren?Der TS 5000 IS selbst hat keine Feststellfunktion. Für zweiflügelige Brandschutztüren mit Feststellung und Schließfolgeregelung benötigen Sie den TS 5000 L-ISM oder den TS 5000 L-ISM VPK als Komplettpaket. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6).

GEZE TS 5000 R-ISM FeststellanlageKomplette Feststellanlage für zweiflügelige Türen mit integriertem Rauchmelder (GEZE GC 151) und RSZ in der R-ISM-Gleitschiene, 230V AC, EN 2-6 Kurz & KnappKomplette Feststellanlage: Rauchmelder + Rauchschalterzentrale (RSZ) + Feststellung in R-ISM-Gleitschiene integriert230V AC / 50 Hz NetzanschlussMechanische Schließfolgeregelung (ISM) in Gleitschiene integriertEN 2-6, Bandabstand 1500–2800 mm (Überlänge 3200 mm)Min. Standflügelbreite 400 mm, min. Gangflügelbreite 875 mmFeststellbereich 80°–130°, beidseitigVarianten: beidseitig (R-ISM), Gangflügel (R-ISM/G), Standflügel (R-ISM/S), ohne Feststellung (R-ISM/0) GEZE TS 5000 R-ISM — Die komplette Feststellanlage für zweiflügelige TürenDer GEZE TS 5000 R-ISM ist eine komplette Feststellanlage für zweiflügelige Brandschutztüren. Alle Komponenten — Rauchmelder (Sturzrauchschalter GC 151), Rauchschalterzentrale (RSZ), elektrische Feststellung und mechanische Schließfolgeregelung — sind in der durchgehenden R-ISM-Gleitschiene (2740 × 55 × 30 mm) integriert. Es werden keine externen Rauchmelder oder RSZ benötigt.Das System arbeitet mit 230V AC / 50 Hz Netzanschluss. Die Feststellung hält die Tür beidseitig in einem Bereich von 80° bis 130° offen. Bei Rauchentwicklung erkennt der integrierte Rauchmelder den Brand und die RSZ löst die Feststellung aus. Die Tür schließt selbstständig mit korrekter Schließfolge — Standflügel vor Gangflügel.Im Vergleich zum E-ISM (24V DC, externe Komponenten) ist der R-ISM die kompakteste Lösung: eine Gleitschiene enthält alles. Zusätzlich bietet der R-ISM Komfortfunktionen wie Verschmutzungsanzeige, Alarmschwellennachführung und einen potenzialfreien Kontakt zur Abfrage der Offenhaltung. Vorteile des GEZE TS 5000 R-ISMAll-in-One-Lösung — Rauchmelder, RSZ, Feststellung und Schließfolgeregelung in einer GleitschieneKeine externen Komponenten — kein separater Rauchmelder, keine externe RSZVerschmutzungsanzeige — signalisiert Wartungsbedarf des RauchmeldersAlarmschwellennachführung — kompensiert schleichende Verschmutzung automatischPotenzialfreier Kontakt — zur Abfrage der Offenhaltung (z. B. Gebäudeleittechnik)Feststellbereich 80°–130° — beidseitig, flexibel einstellbarZugelassen nach EN 1154 und EN 1155 — Feuer- und Rauchschutztüren4 Feststellungs-Varianten — beidseitig, Gangflügel, Standflügel, ohne Feststellung Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Türblattbreite1400 mm pro FlügelBandabstand min.1500 mmBandabstand max.2800 mm (Überlänge 3200 mm)Standflügelbreite min.400 mmGangflügelbreite min.875 mmFeststellbereich80°–130° (beidseitig)Spannungsversorgung230V AC / 50 HzR-ISM-Gleitschiene (B × H × T)2740 × 55 × 30 mm (Überlänge: 3140 × 55 × 30 mm)Schließkörper (B × H × T)287 × 47 × 60 mm (2 Stück)SchließfolgeregelungMechanisch (ISM), in Gleitschiene integriertRauchmelderIn Gleitschiene integriertRSZIn Gleitschiene integriertVerschmutzungsanzeigeJaAlarmschwellennachführungJaPotenzialfreier KontaktJa (Abfrage Offenhaltung)ZulassungenDIN EN 1154, DIN EN 1155 Schließfolgeregelung und FeststellanlageDer TS 5000 R-ISM vereint drei Funktionen in einer Gleitschiene:Mechanische Schließfolgeregelung (ISM): Standflügel schließt vor GangflügelElektrische Feststellung: Hält Tür bei 80°–130° offenIntegrierter Rauchmelder + RSZ: Erkennt Rauch, löst Feststellung ausBei Brandalarm oder Stromausfall schließt die Tür mit korrekter Schließfolge. Alle drei Funktionen arbeiten zuverlässig zusammen — ohne externe Komponenten. Montagearten GEZE TS 5000 R-ISMMontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblätter (je 1 Schließer pro Flügel)Rahmen / Sturz (durchgehend)230V AC Anschluss an GleitschieneMontageplatte R-ISM (Art. 118690) bei Feuer- und Rauchschutztüren zwingend erforderlich. Normen & ZulassungenDIN EN 1154 — TürschließmittelDIN EN 1155 — Elektrisch gesteuerte FeststellvorrichtungenDIN EN 1158 — Koordinierungseinrichtungen (Schließfolgeregelung)DIN 14677 — Instandhaltung von Feststellanlagen (jährliche Prüfung)DIN EN 14637 — Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenFeuer- und Rauchschutztüren — zugelassen für T30, T60, T90 Integrierte FeststellanlageDie R-ISM-Gleitschiene enthält eine vollständige Feststellanlage:FunktionDetailsRauchmelderIn Gleitschiene integriert, beidseitig wirkendRauchschalterzentrale (RSZ)In Gleitschiene integriertFeststellungElektromagnetisch, Feststellbereich 80°–130°AuslösungRauch, Stromausfall, Handtaster (optional)VerschmutzungsanzeigeLED-Anzeige bei WartungsbedarfAlarmschwellennachführungAutomatische Kompensation schleichender VerschmutzungPotenzialfreier KontaktZur Abfrage der Offenhaltung4 Gleitschienen-Varianten:R-ISM: Feststellung beidseitig (Gang- und Standflügel)R-ISM/G: Feststellung nur am GangflügelR-ISM/S: Feststellung nur am StandflügelR-ISM/0: Rauchmelder + RSZ, aber ohne Feststellung (nur Überwachung + Schließfolgeregelung) Elektrischer AnschlussParameterWertSpannungsversorgung230V AC / 50 Hz (Netzanschluss)AnschlussDirekt an R-ISM-GleitschieneExterne KomponentenKeine erforderlich (alles integriert)SicherheitsprinzipFail-Safe (stromlos = geschlossen)Optionaler HandtasterZum manuellen Auslösen der FeststellungPotenzialfreier KontaktZur Einbindung in GebäudeleittechnikDer 230V AC Anschluss muss durch eine Elektrofachkraft erfolgen. BrandschutzDer TS 5000 R-ISM ist eine bauaufsichtlich zugelassene Feststellanlage für Feuer- und Rauchschutztüren. Der integrierte Rauchmelder überwacht beidseitig den Türbereich. Bei Rauchentwicklung löst die RSZ die Feststellung aus und die Tür schließt mit korrekter Schließfolge.DIN 14677: Jährliche Prüfung durch befähigte Person (Pflicht)DIN EN 14637: Anforderungen an Feststellanlagen für Feuer-/RauchschutztürenFunktionstest: Regelmäßig (Empfehlung: monatlich) mit Prüfgas oder AuslösetasteVerschmutzungsanzeige: Warnt rechtzeitig vor Einschränkung der Rauchmelder-Empfindlichkeit KompatibilitätSchließer: 2x GEZE TS 5000 (Art. 027333) — identisch zu ISM und E-ISMMontageplatte: Art. 118690 (R-ISM-spezifisch, nicht identisch mit ISM/E-ISM)Nachrüstung: Von ISM auf R-ISM durch Gleitschienen-Tausch + 230V AnschlussHandtaster: Optional anschließbar zum manuellen AuslösenGebäudeleittechnik: Potenzialfreier Kontakt für Statusabfrage Die GEZE TS 5000 Familie im Überblick Der TS 5000 bildet die Basis einer umfangreichen Produktfamilie. Jede Variante erweitert den Funktionsumfang für spezifische Anforderungen — von Bandgegenseite über Barrierefreiheit bis zur Feststellanlage. ModellENMontage / FunktionBesonderheit TS 5000EN 2-6BandseiteBasis, optische SchließkraftanzeigeTS 5000 LEN 2-6BandgegenseiteNicht sichtbar von ÖffnungsseiteTS 5000 L + FeststellungEN 2-6BGS + mech. FeststellungInkl. FeststelleinheitTS 5000 L-EEN 2-6BGS + E-Feststellung24V DC, 80-130°TS 5000 L-REN 2-6BGS + FeststellanlageRauchschalter integriertTS 5000 L-EClineEN 3-5BGS + ÖffnungsunterstützungBarrierefrei bis 1250 mmTS 5000 R-ISMEN 2-6BS, zweiflügelig + RauchschalterFeststellanlage, Schließfolge EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Problem: LED am Rauchmelder dauerhaft rotUrsache 1: Rauchalarm aktiv — Raum lüften, Melder setzt sich nach Abklingen des Rauchs selbst zurück.Ursache 2: Melder verschmutzt — Melder austauschen (Reinigung nicht zulässig).Ursache 3: Lebensdauer überschritten (8 Jahre nach DIN 14677) — Melder tauschen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte FragenWas ist der Unterschied zwischen R-ISM und E-ISM?R-ISM hat Rauchmelder und RSZ in der Gleitschiene integriert (230V AC, All-in-One). E-ISM braucht externe RSZ + Rauchmelder (24V DC). R-ISM ist kompakter, E-ISM flexibler bei der Rauchmelder-Platzierung.Brauche ich bei R-ISM noch zusätzliche Rauchmelder?Nein, der Rauchmelder ist in der R-ISM-Gleitschiene integriert und überwacht den Türbereich beidseitig. Zusätzliche Rauchmelder im Raum sind unabhängig von der Feststellanlage.Was bedeutet R-ISM/0 (ohne Feststellung)?Die R-ISM/0-Gleitschiene enthält Rauchmelder, RSZ und Schließfolgeregelung, aber keine Feststellfunktion. Die Tür wird also nicht offen gehalten, aber der Rauchmelder überwacht den Bereich und kann Alarm an die Gebäudeleittechnik melden.Welchen Bandabstand brauche ich mindestens?Mindestens 1500 mm (mehr als bei ISM mit 1500 mm, weil der integrierte Rauchmelder Platz braucht). Maximum: 2800 mm, mit Überlängen-Gleitschiene 3200 mm.Warum ist die min. Gangflügelbreite 875 mm?Der integrierte Rauchmelder und die RSZ benötigen eine Mindestbreite am Gangflügel von 875 mm, damit alle Komponenten in der Gleitschiene Platz haben.Kann ich von ISM auf R-ISM nachrüsten?Ja. Die Schließer (2x TS 5000) bleiben identisch. Sie tauschen die ISM-Gleitschiene gegen eine R-ISM-Gleitschiene und verlegen einen 230V AC Anschluss. Die Montageplatte ist R-ISM-spezifisch (Art. 118690).Wie oft muss die R-ISM-Feststellanlage geprüft werden?Nach DIN 14677 jährlich durch eine befähigte Person. Zusätzlich empfiehlt sich ein monatlicher Funktionstest. Die Verschmutzungsanzeige signalisiert Wartungsbedarf des Rauchmelders. Häufige Fragen zur Auswahl zweiflügeliger TürschließerR-ISM oder E-ISM — welche Feststellanlage?R-ISM: All-in-One (230V AC), kein externes Zubehör, kompakteste Lösung. E-ISM: 24V DC, externe RSZ + Rauchmelder, flexibler bei Rauchmelder-Platzierung. R-ISM ist die erste Wahl, wenn Einfachheit und kompakte Montage wichtig sind.Brauche ich eine Feststellanlage?Nur wenn die Brandschutztür im Normalbetrieb offen stehen soll. Ohne Offenhaltung reicht ein ISM (mechanisch) oder ISM mit mechanischer Feststelleinheit (118437).Welche Variante für welchen Einsatz?R-ISM (beidseitig) = Standard für offen stehende Brandschutztüren. R-ISM/G = nur Gangflügel offen. R-ISM/S = nur Standflügel offen. R-ISM/0 = Rauchüberwachung ohne Offenhaltung.Kann ich den R-ISM mit Panikfunktion kombinieren?Für Bandgegenseite gibt es die R-ISM-Gleitschiene BG VP (Art. 133711) mit Vollpanikfunktion. Auf der Bandseite ist die Panikfunktion nicht verfügbar.Welche Normen gelten?EN 1154 (Türschließer), EN 1155 (Feststellvorrichtung), EN 1158 (Schließfolge), DIN 14677 (Prüfpflicht jährlich), DIN EN 14637 (Feststellanlagen).Wartungsintervalle?DIN 14677: jährlich (Pflicht). Monatlicher Funktionstest empfohlen. Verschmutzungsanzeige beachten. Alarmschwellennachführung arbeitet automatisch, aber bei Ansprechen der Verschmutzungsanzeige Rauchmelder reinigen.

Kurz & KnappOriginal-Ersatzteil GEZE Id.-Nr. 076198Ausführung transparent — Farbvarianten siehe untenFür IS-, E-IS- und R-IS-Gleitschiene (Bandseite, zweiflügelig)Verbindungselement für die integrierte Schließfolgeregelung (IS) nach EN 1158Nicht für L-IS oder ISM-Gleitschienen geeignet Bowdenzug für GEZE IS-Gleitschiene (Bandseite)Der Bowdenzug ist das mechanische Übertragungselement in der GEZE IS-Gleitschiene (integrierte Schließfolgeregelung) und ihren Varianten E-IS (mit Elektro-Feststellung) und R-IS (mit integriertem Rauchmelder). Bei zweiflügeligen Türen sorgt die Schließfolgeregelung dafür, dass der Standflügel erst schließt, wenn der Gangflügel seine Schließlage erreicht hat — Voraussetzung für eine dichte Überschlagfalz und eine normgerechte Funktion von Feuer- und Rauchschutztüren nach DIN EN 1158.Bei Verschleiß, erhöhtem Reibwiderstand oder mechanischer Beschädigung wird der Bowdenzug im Rahmen der Wartung getauscht. Die Ausführung 076198 ist transparent — es existieren zwei weitere Farben (schwarz, weiß) mit identischer Funktion, siehe Block "Farbvarianten". Lieferumfang1 × Bowdenzug transparent für IS-/E-IS-/R-IS-GleitschieneUmlenkrolle, Gleitschienenprofil, Zahnrad und sonstige Komponenten der Gleitschiene sind nicht enthalten und bei Bedarf separat zu beziehen. FarbvariantenId.-Nr.Ausführung076198transparent (dieser Artikel)076199schwarz RAL 9005076200weiß RAL 9016Alle drei Ausführungen sind funktional identisch und nur in der Farbe des Mantels unterschiedlich. Die Farbe wird meist passend zur Gleitschienenfarbe gewählt. KompatibilitätEigenschaftWertPassend fürIS-Gleitschiene, E-IS-Gleitschiene, R-IS-GleitschieneTürschließer-SystemeGEZE TS 4000 IS / E-IS / R-IS und TS 5000 IS / E-IS / R-IS (Bandseite)EinsatzZweiflügelige Türanlagen mit integrierter SchließfolgeregelungNormDIN EN 1158 (Schließfolgeregelung)Nicht kompatibel mit:L-IS-Gleitschiene (Bandgegenseite) — verwendet einen anderen BowdenzugISM-Familie (TS 5000 ISM, L-ISM, L-ISM VPK usw.) — die ISM-Schließfolge arbeitet rein mechanisch über die Gleitschiene und benötigt keinen Bowdenzug dieses Typs Technische DatenMerkmalAngabeGEZE Id.-Nr.076198BezeichnungBowdenzug für IS- / E-IS- / R-IS-GleitschieneAusführungtransparentHerstellerGEZE GmbHTypOriginal-Ersatzteil MontagehinweiseDer Austausch sollte durch einen Fachbetrieb für Türschließ- und Feststellanlagen erfolgen.Nach dem Wechsel ist die Schließfolge neu einzustellen und zu prüfen: Der Standflügel muss bei geöffneter Tür sicher gesperrt bleiben, bis der Gangflügel schließt.Bei E-IS- oder R-IS-Gleitschienen (Feststellanlagen) ist nach dem Eingriff eine Funktionsprüfung gemäß DIN 14677 erforderlich und im Prüfbuch zu dokumentieren.Der Bowdenzug ist ein Präzisionsteil und darf nicht gekürzt oder gebogen werden. Häufige FragenFür welche GEZE Gleitschiene ist dieser Bowdenzug?Für die IS-Gleitschiene sowie ihre Varianten E-IS (Elektro-Feststellung) und R-IS (mit integriertem Rauchmelder). Diese werden mit den Türschließern GEZE TS 4000 IS und TS 5000 IS auf der Bandseite eingesetzt.Passt der Bowdenzug auch für L-IS oder ISM?Nein. Die L-IS-Gleitschiene (Bandgegenseite) verwendet einen anderen Bowdenzug. Die ISM-Gleitschienen (TS 5000 ISM, L-ISM, L-ISM VPK) arbeiten mit rein mechanischer Schließfolge über die Schiene und benötigen keinen Bowdenzug dieses Typs.Worin unterscheiden sich 076198, 076199 und 076200?Nur in der Farbe des Bowdenzug-Mantels: 076198 transparent, 076199 schwarz RAL 9005, 076200 weiß RAL 9016. Funktion, Länge und Einbau sind identisch.Kann ich den Bowdenzug selbst wechseln?Der mechanische Tausch ist möglich, die anschließende Einstellung der Schließfolge erfordert jedoch Erfahrung. Bei Feuer- und Rauchschutztüren sowie Feststellanlagen (E-IS / R-IS) ist ein Fachbetrieb einzubinden — eine Funktionsprüfung nach DIN 14677 ist vorgeschrieben.Wann sollte der Bowdenzug getauscht werden?Bei sichtbarem Verschleiß, Knicken im Mantel, erhöhtem Reibwiderstand oder wenn die Schließfolge nicht mehr zuverlässig arbeitet. Im Rahmen der jährlichen Wartung ist der Zustand zu prüfen.

GEZE TS 5000 GleitschienentürschließerObenliegender Gleitschienentürschließer EN 2-6 für einflügelige Feuer- und Rauchschutztüren bis 1400 mm Flügelbreite Kurz & KnappStufenlos einstellbare Schließkraft EN 2-6Für Feuer- und Rauchschutztüren zugelassen (EN 1154)Flügelbreite bis 1400 mm, max. Öffnungswinkel 180°Hydraulischer Endschlag und ÖffnungsdämpfungFür rechts und links angeschlagene Türen ohne UmstellungAlle Funktionen von vorn einstellbar GEZE TS 5000 — Der vielseitige GleitschienentürschließerDer GEZE TS 5000 ist ein obenliegender Gleitschienentürschließer für einflügelige Türen mit einer Flügelbreite bis 1400 mm. Mit seiner stufenlos einstellbaren Schließkraft von EN 2 bis EN 6 deckt er ein breites Anwendungsspektrum ab — von leichten Innentüren bis zu schweren Brandschutztüren.Der Türschließer ist für die Montage an Feuer- und Rauchschutztüren zugelassen und erfüllt die Anforderungen nach DIN EN 1154. Durch den hydraulischen Endschlag wird die Tür kurz vor der Geschlossenlage beschleunigt, sodass sie sicher ins Schloss fällt. Die integrierte Öffnungsdämpfung bremst stark aufgeworfene Türen ab und schützt so die Tür und den angrenzenden Bereich.Ein wesentlicher Vorteil des GEZE TS 5000 ist seine universelle Einsetzbarkeit: Er kann ohne Umstellung für rechts und links angeschlagene Türen verwendet werden. Die optische Schließkraftanzeige ermöglicht eine einfache Kontrolle der eingestellten Schließkraft. Alle Funktionen — Schließkraft, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung — lassen sich von vorn einstellen, ohne den Schließer demontieren zu müssen. Vorteile des GEZE TS 5000Stufenlos einstellbare Schließkraft EN 2-6 — für Türen unterschiedlicher Breite und GewichtZugelassen für Feuer- und Rauchschutztüren — Brandschutz nach DIN EN 1154Universell einsetzbar — für rechts und links angeschlagene Türen ohne UmstellungHydraulischer Endschlag — beschleunigt die Tür kurz vor der GeschlossenlageIntegrierte Öffnungsdämpfung — bremst stark aufgeworfene Türen abOptische Schließkraftanzeige — einfache Kontrolle der EinstellungAlle Funktionen von vorn einstellbar — kein Demontieren notwendigMax. Öffnungswinkel 180° — volle Durchgangsbreite nutzbar Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Flügelbreite1400 mmBarrierefreiheit (DIN 18040)bis 1100 mm FlügelbreiteÖffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mmEndschlagHydraulisch, über Ventil einstellbarÖffnungsdämpfungHydraulisch einstellbarSchließkraftanzeigeOptische AnzeigeSchließkraftverstellungVon vornMontageartenTürblattmontage Bandseite, Kopfmontage BandgegenseiteTüranschlagRechts und links ohne UmstellungZulassungenFeuer- und Rauchschutztüren, DIN EN 1154LieferumfangTürschließer, Gleitschiene, Montageplatte Montagearten GEZE TS 5000MontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblattRahmen / SturzStandardmontage, Montageplatte im LieferumfangKopfmontage BandgegenseiteRahmen / SturzTürblattSchließer nicht sichtbar von der ÖffnungsseiteFür die Montage an Feuer- und Rauchschutztüren muss der Türschließer mit Montageplatte montiert werden. EN-Klassen und FlügelbreitenEN-KlasseMax. FlügelbreiteEmpfohlene AnwendungEN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmSchwere Innentüren, barrierefrei (DIN 18040)EN 51250 mmBreite Türen, BrandschutztürenEN 61400 mmSehr breite und schwere Türen MontagehinweiseDer GEZE TS 5000 wird in Normalmontage auf dem Türblatt (Bandseite) montiert. Die Gleitschiene wird am Rahmen oder Sturz befestigt. Eine Montageplatte ist im Lieferumfang enthalten.Bohrlehre GEZE (053134) verwenden für exakte PositionierungMontageplatte bei Brandschutztüren zwingend erforderlichSturzfutterwinkel (025657) bei unzureichender Sturztiefe verwendenSchließkraft nach Montage über optische Anzeige kontrollierenEndschlag und Schließgeschwindigkeit von vorn über Ventile einstellen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufFeuer- und Rauchschutztüren — zugelassen für T30, T60, T90 (mit Montageplatte)DIN 18040 — Barrierefreies Bauen (bis 1100 mm Flügelbreite)CE-Kennzeichnung — nach EN 1154 Häufig gestellte FragenFür welche Türbreiten ist der GEZE TS 5000 geeignet?Der GEZE TS 5000 ist für einflügelige Anschlagtüren mit einer Flügelbreite bis 1400 mm ausgelegt. Für barrierefreie Zugänge nach DIN 18040 ist er bis 1100 mm Flügelbreite einsetzbar.Ist der GEZE TS 5000 für Brandschutztüren zugelassen?Ja, der GEZE TS 5000 ist für die Montage an Feuer- und Rauchschutztüren (T30, T60, T90) zugelassen, wenn er mit Montageplatte montiert wird. Er erfüllt die Anforderungen nach DIN EN 1154.Kann der GEZE TS 5000 für links und rechts angeschlagene Türen verwendet werden?Ja, der GEZE TS 5000 ist universell einsetzbar und kann ohne Umstellung für rechts und links angeschlagene Türen verwendet werden.Welche Montagearten sind möglich?Normalmontage auf dem Türblatt (Bandseite) oder Kopfmontage auf der Bandgegenseite. Für beide Varianten wird eine Montageplatte mitgeliefert.Was ist der hydraulische Endschlag?Der hydraulische Endschlag beschleunigt die Tür kurz vor der Geschlossenlage, sodass die Tür sicher ins Schloss fällt. Die Funktion ist über ein Ventil von vorn einstellbar.Welches Zubehör ist mit dem GEZE TS 5000 kompatibel?Standard-Gleitschienen, höhenverstellbare Gleitschienen, T-Stop-Gleitschienen, mechanische Feststelleinheiten, Abdeckkappen, Montageplatten und Glasklemmschuhe für Ganzglastüren.Welche Gleitschienen-Varianten gibt es?Standard-Gleitschiene (068221), höhenverstellbare Gleitschiene (115191), T-Stop-Gleitschiene mit Türstopp-Funktion (102363) und vernietete Gleitschiene (069650). Alle in verschiedenen Farben erhältlich. Häufige Fragen zur Türschließer-AuswahlWelcher GEZE Türschließer eignet sich für Brandschutztüren?Alle GEZE TS 5000 Varianten sind nach EN 1154 für Feuer- und Rauchschutztüren zugelassen. Der TS 5000 als Standardmodell deckt mit EN 2-6 das breiteste Spektrum ab — von leichten Innentüren bis zu schweren Brandschutztüren mit 1400 mm Flügelbreite. Wenn die Tür im Normalzustand offen stehen soll, brauchen Sie eine Feststellanlage wie den TS 5000 E oder TS 5000 R.Welchen Türschließer brauche ich für barrierefreie Zugänge nach DIN 18040?Der Standard-TS 5000 erfüllt DIN 18040 bis 1100 mm Flügelbreite. Für breitere barrierefreie Türen empfiehlt sich der TS 5000 ECline (bis 1250 mm, mit Öffnungsunterstützung) oder der TS 5000 EFS/RFS mit Freilauffunktion — die Tür lässt sich dann nahezu widerstandsfrei öffnen.Welche EN-Klasse brauche ich für meine Tür?Die EN-Klasse richtet sich nach der Flügelbreite: EN 2 bis 850 mm, EN 3 bis 950 mm, EN 4 bis 1100 mm, EN 5 bis 1250 mm, EN 6 bis 1400 mm. Der TS 5000 deckt mit EN 2-6 alle Breiten ab und eignet sich für die meisten einflügeligen Türen.Was ist der Unterschied zwischen TS 5000, TS 5000 E und TS 5000 R?Der TS 5000 ist der mechanische Standardschließer. Der TS 5000 E ergänzt eine elektrische Feststellung in der Gleitschiene (24V DC) und braucht eine externe Rauchschalterzentrale. Der TS 5000 R hat Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert (230V AC) — die kompakteste Lösung für Feststellanlagen.Kann ich eine Feststellanlage nachrüsten?Ja. Beim TS 5000 können Sie durch Austausch der Gleitschiene gegen eine E-Gleitschiene oder R-Gleitschiene eine Feststellanlage nachrüsten. Die mechanische Feststelleinheit (Art. 017924) kann ohne elektrischen Anschluss ergänzt werden. Der Schließerkörper bleibt identisch.Wie oft muss ein Türschließer gewartet werden?Mechanische Türschließer wie der TS 5000 sollten jährlich kontrolliert werden — Schließkraft, Schließgeschwindigkeit und Endschlag prüfen. Bei Feststellanlagen auf Brandschutztüren schreibt DIN 14677 eine Prüfung alle 12 Monate durch eine befähigte Person vor. Welcher TS 5000 für welchen Einsatz?Der TS 5000 ist das Standardmodell der Serie — universell einsetzbar für einflügelige Türen bis 1400 mm. Die folgende Tabelle zeigt, wann eine Spezialvariante sinnvoll ist. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

GEZE Gleitstück / Gleitstein für Gleitschiene Kurz & Knapp Ersatz-Gleitstein für GEZE Standard-Gleitschienen Verschleißteil — bei Abnutzung austauschen für sauberen Schließablauf Passend für Gleitschienen der Serien TS 3000 und TS 5000 Produktbeschreibung Das GEZE Gleitstück ist der Gleitstein, der in der Standard-Gleitschiene der Serien TS 3000 und TS 5000 läuft. Als Verschleißteil unterliegt er bei intensiver Nutzung einer natürlichen Abnutzung. Ein abgenutzter Gleitstein kann zu Geräuschen und ungleichmäßigem Schließablauf führen. Der Austausch ist einfach und schnell erledigt — der Gleitstein wird in die Gleitschiene eingesetzt und mit der Achse des Türschließers verbunden. Kompatibilität Kompatibel mitNicht kompatibel mit Gleitschiene TS 5000R-Gleitschiene (→ eigener Gleitstein) Gleitschiene TS 3000RFS/EFS-Gleitschiene (→ Gleitstein RFS/EFS/T-Stop) Standard-Gleitschiene (Band-/Bandgegenseite)T-Stop-Gleitschiene (→ Gleitstein RFS/EFS/T-Stop) Häufig gestellte Fragen Passt dieser Gleitstein auch in die T-Stop-Gleitschiene?Nein. Für T-Stop-, RFS- und EFS-Gleitschienen benötigen Sie den GEZE Gleitstein zu TS 5000 RFS, EFS + T-Stop. Wann sollte der Gleitstein getauscht werden?Wenn der Schließablauf ungleichmäßig wird oder Geräusche auftreten. Bei stark frequentierten Türen empfiehlt sich eine regelmäßige Sichtkontrolle. KaufentscheidungGleitschiene oder Gestänge — was ist besser?Gleitschienen bieten eine optisch dezente Montage und eignen sich besonders für repräsentative Bereiche. Sie haben eine geringere Öffnungsweite als Gestänge. Gestänge bieten mehr Hebelkraft, größere Öffnungswinkel und sind einfacher einzustellen — ideal für schwere Türen und Funktionsbereiche.Welche Gleitschiene passt zu meinem GEZE Türschließer?GEZE bietet verschiedene Gleitschienen-Typen: Standard-Gleitschiene, R-Gleitschiene (mit integriertem Rauchmelder-Anschluss), T-Stop-Gleitschiene (mit Öffnungsbegrenzung), EFS-Gleitschiene (mit elektrischer Feststellung) und ECline-Gleitschiene. Wählen Sie den Typ passend zu Ihrer gewünschten Funktion und Ihrem Türschließer-Modell.Brauche ich eine Montageplatte zur Gleitschiene?Eine Montageplatte wird benötigt, wenn die Gleitschiene nicht direkt am Türrahmen oder an der Wand montiert werden kann — zum Beispiel bei tiefen Sturzbekleidungen oder wenn der Abstand zwischen Schließer und Schiene überbrückt werden muss.

Hekatron ORS 142 — Optischer Rauchschalter für Feststellanlagen Kurz & Knapp Meistverkaufter Rauchschalter für Feststellanlagen weltweit Optische Raucherkennung nach dem Streulichtprinzip gemäß EN 54-7 Kompatibel mit über 20 Herstellern — von dormakaba über GEZE bis Assa Abloy Verschmutzungskompensation verlängert die Lebensdauer um das 2- bis 3-Fache Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 ist der De-facto-Standard unter den Rauchschaltern für Feststellanlagen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip (Tyndall-Effekt) und steuert über eine angeschlossene Zentrale die Schließung von Brand- und Rauchschutztüren. Die Auswerteelektronik überwacht kontinuierlich die Messkammer auf Verschmutzung und Störung. Eine selbstregelnde Alarmschwellennachführung sorgt für gleichbleibendes Ansprechverhalten über die gesamte Nutzungsdauer. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C aus — als Rückfallebene bei extrem schneller Brandentwicklung. Der ORS 142 ist in nahezu allen gängigen DIBt-Bauartgenehmigungen namhafter Steuerungs- und Schließerhersteller gelistet. Damit eignet er sich als universeller Rauchschalter für Neuinstallationen und als Ersatz für ältere Modelle wie den ORS 132. Einbindung in die Feststellanlage Der ORS 142 ist ein Bestandteil einer Feststellanlage (FSA) und funktioniert nur im Zusammenspiel mit weiteren Systemkomponenten. Der Signalweg: ORS 142 erkennt Rauch → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt selbstständig Die DIBt-Bauartgenehmigung gilt ausschließlich für die in der jeweiligen Zulassung aufgeführten Komponentenkombinationen. Wird ein Gerät durch eines ersetzt, das nicht in der Zulassung steht, ist eine Neuabnahme erforderlich. Der potentialfreie Öffner-Relaiskontakt des ORS 142 öffnet bei Alarm, Störung und Spannungsausfall — damit ist auch bei Stromverlust eine sichere Schließung gewährleistet. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W LeitungsüberwachungOptional, per Magnet im Sockel aktivierbar (43 kΩ Abschlusswiderstand) SchutzartIP 42 Betriebstemperatur-30 bis +60 °C Luftfeuchte (dauernd)10–95 % rF bei ≤34 °C / max. 35 g/m³ bei >34 °C AbmessungenØ 80 × H 33 mm (ohne Sockel) Gewicht82 g (ohne Sockel) FarbeWeiß (RAL 9010), Multicolor (MC) auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677), danach Austausch Kompatibilität Der ORS 142 ist der am breitesten zugelassene Rauchschalter für Feststellanlagen weltweit. Er ist in den DIBt-Bauartgenehmigungen folgender Hersteller gelistet: Hekatron-Zentralen — FSZ Basis (Z-6.500-2427), FSZ Pro (Z-6.500-2359), FSZ kompakt (Z-6.500-2394), RSZ kompakt (Z-6.500-2393) dormakaba / Dorma — RMZ Rauchmeldezentrale (Z-6.500-2372), auch mit Funk-Erweiterung. Der ORS 142 ersetzt den dormakaba RM-N als herstellerfreie Alternative. GEZE — FA GC 150 System als externer Rauchschalter. Alternative zum GEZE GC 152. Weitere kompatible Hersteller: Assa Abloy, C-Tec, Dictator, DMW Schwarze, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz und Stoebich. ORS 142 vs. dormakaba RM-N vs. GEZE GC 152 EigenschaftHekatron ORS 142dormakaba RM-NGEZE GC 152 Kompatibilität20+ HerstellerNur dormakaba RMZNur GEZE RSZ 6/7 abZ-BestandsanlagenORS 142 AT (RetroFit)—— Funk-VarianteORS 155 FRM-F (dormakaba Funeo)GC 172 VerschmutzungskompensationJa (2-3× Lebensdauer)JaJa Tauschzyklus8 Jahre8 Jahre8 Jahre SockelSerie 143dormakaba-SockelGEZE-Sockel Vorteil ORS 142: Universell einsetzbar in Feststellanlagen aller gängigen Hersteller. Der dormakaba RM-N und der GEZE GC 152 sind jeweils nur mit dem eigenen System kompatibel. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose Die Multi-Betriebszustandsanzeige des ORS 142 signalisiert den aktuellen Zustand über farbige LEDs: LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte Verschmutzung — Melder kompensiertGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8 Jahre)Geschlossen GelbStörungGeöffnet RotAlarm (Rauch oder Temperatur)Geöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomMögliche UrsacheMaßnahme LED wechselt Grün/GelbStarke Verschmutzung oder 8-Jahres-AustauschanzeigeHerstelldatum auf Typenschild prüfen. Über 8 Jahre: Melderkopf tauschen (ORS 142 AT RetroFit). Unter 8 Jahre: Verschmutzung → Melder tauschen (nicht reinigbar) LED Gelb dauerhaftStörung: Messkammenfehler, Sockelkontakt lose, KabelbruchMelder aus Sockel nehmen, Kontakte prüfen, neu einsetzen. Kabel auf Durchgang messen. Wiederholung: tauschen LED Rot, Tür schließt nichtAlarm erkannt, Haftmagnet löst nichtSignalweg prüfen: Zentrale (FSZ/RSZ/RMZ) → Relaisausgang → Magnet. Magnet separat testen (Spannung abnehmen) Fehlalarm ohne RauchDampf, Staub oder Insekten in der MesskammerMontageort prüfen. Staubige/dampfige Umgebung? → TDS 247 als Alternative (außer in Fluchtwegen). Melder tauschen, nicht reinigen Keine Reaktion auf PrüfaerosolMesskammer defekt oder Nutzungsdauer überschrittenHekatron Prüfaerosol 918/5 direkt in Einströmöffnung sprühen. Kein Ansprechen: Melder sofort tauschen Leitungsüberwachung meldet FehlerLÜ-Magnet im Sockel fehlt oder falsch positioniertSockel öffnen: Magnet vorhanden? Abschlusswiderstand am Stichende korrekt (43 kΩ)? Kabel durchmessen LED Grün + kurz Gelb (Blitzer)Leichte Verschmutzung — Kompensation aktivKein sofortiger Handlungsbedarf. Bei nächster Jahresprüfung beobachten Sockelwahl Der ORS 142 wird ohne Sockel geliefert. Je nach Montagesituation wird der passende Sockel aus der Hekatron-Serie 143 separat bestellt. Alle Sockel verfügen über einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung. SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume, erhöhte Schutzanforderung Sockel 143 WWandmontageFür ORS 142 W Wandmelder Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündige Montage Ergänzend stehen die Konsolen K 143-S (Sturzmontage) und K 143-K (Wandmontage bei Deckenhöhen über 5 m) zur Verfügung. Montagehinweise Die Montage erfolgt ausschließlich per Schraubbefestigung — Klebemontage ist normativ nicht zulässig. Der Sockel wird an der Decke befestigt, anschließend wird der Melderkopf aufgesteckt und durch Drehen verriegelt. Für die Verkabelung sind handelsübliche Fernmeldekabel verwendbar. Der Kabelquerschnitt richtet sich nach Stromaufnahme und Leitungslänge. Bei Wandmeldern (ORS 142 W) ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Die Planung der Melderanzahl und -position richtet sich nach der Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der jeweiligen DIBt-Bauartgenehmigung. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch gemäß DIN 14677 entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss. Seit dem 01.01.2020 unterscheidet das DIBt zwischen zwei Nummernkreisen: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 AT RetroFit (Art. 31-5000017-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 Standard (Art. 5000552-xxxx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Liegt sie unter 18 V DC, muss das Netzgerät ebenfalls getauscht werden (z. B. durch FSZ Basis oder RSZ kompakt). Wartung & Prüfung Die Wartung von Feststellanlagen ist in DIN 14677-1 geregelt. Folgende Prüfintervalle gelten: Monatlich — Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen, Tür muss vollständig schließen. Durchführung durch eingewiesene Person. Vierteljährlich — wie monatlich. Nach 12 fehlerfreien Monatsprüfungen auf Vierteljahr umstellbar. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2. Vollständige Inspektion aller Komponenten. Prüfmethode: Funktionstest ausschließlich mit Prüfaerosol, z. B. Hekatron 918/5 (FCKW-frei, 250 ml). Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Einsatzgebiete Der ORS 142 ist für den Einsatz in Feststellanlagen an folgenden Abschlüssen zugelassen: Drehflügeltüren — einflügelig und zweiflügelig, Brand- und Rauchschutztüren Schiebetüren — mit entsprechender Feststellvorrichtung Tore — Feuerschutztore mit Feststellanlage Bahngebundene Förderanlagen — automatische Transportsysteme über Brandabschnitte Feuerschutzvorhänge — textile Brandschutzabschlüsse Einschränkungen: Feststellanlagen dürfen nur an Innenwänden betrieben werden. In staubigen oder dampfigen Umgebungen (Küche, Werkstatt, Lager) ist der Thermoschalter TDS 247 die geeignetere Wahl — außer in Flucht- und Rettungswegen, dort sind ausschließlich optische Rauchschalter zulässig. Modellvergleich: Hekatron Rauch- und Thermoschalter Die Hekatron Melder-Familie deckt alle Montagesituationen ab — von der Standard-Neuinstallation bis zur kabelfreien Nachrüstung: ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen in öffentlichen Gebäuden DIBt-Zulassungen für den ORS 142: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen) sowie zahlreiche herstellerspezifische Zulassungen. Häufige Fragen zum ORS 142 Wie oft muss der ORS 142 geprüft werden?Monatliche Funktionsprüfung durch eingewiesene Person (nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar). Jährliche Fachprüfung durch Fachkraft nach DIN 14677-2. Wann ist der Meldertausch nach 8 Jahren fällig?Gemäß DIN 14677 müssen optische Rauchschalter mit Verschmutzungskompensation (wie der ORS 142) nach 8 Jahren ausgetauscht werden. Melder ohne Verschmutzungskompensation bereits nach 5 Jahren. Der ORS 142 zeigt die fällige Nutzungsdauer durch wechselnde Grün/Gelb-LED an. Das Herstelldatum steht auf dem Typenschild. Welchen Ersatzmelder beim 8-Jahres-Tausch — AT oder Standard?Das hängt von der Zulassungsnummer der Feststellanlage ab. Bestandsanlagen mit alter Zulassung Z-6.5-xxxx (abZ): nur ORS 142 AT RetroFit (Art. 31-5000017-04-xx). Neuanlagen mit Z-6.500-xxxx (abG): nur ORS 142 Standard (Art. 5000552-xxxx). Wird das falsche Produkt eingesetzt, verliert die Anlage ihre DIBt-Zulassung. Kann ich den ORS 142 reinigen statt tauschen?Nein. Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Bei Verschmutzung oder Erreichen der Nutzungsdauer ist ausschließlich ein Austausch zulässig. Ist der ORS 142 mit Dorma / dormakaba RMZ kompatibel?Ja. Der ORS 142 ist in der DIBt-Bauartgenehmigung der dormakaba RMZ (Z-6.500-2372) gelistet. Er kann als Alternative zum dormakaba RM-N eingesetzt werden und funktioniert kabelgebunden oder über das Hekatron Funksystem 155 F. Ersetzt der ORS 142 den älteren ORS 132?Ja, der ORS 142 ist der direkte Nachfolger des ORS 132. Beim Austausch unbedingt beachten: Die Energieversorgungen älterer Geräte (NAG 03, NG 519 etc.) sind möglicherweise nicht mehr geeignet — Ausgangsspannung vorher messen. Liegt sie unter 18 V DC, muss das Netzgerät mit getauscht werden (z. B. FSZ Basis, RSZ kompakt). Wie aktiviere ich die Leitungsüberwachung?Durch Einsetzen des beiliegenden Magneten in den Sockel (Serie 143). Der Abschlusswiderstand beträgt 43 kΩ. Die Leitungsüberwachung funktioniert mit Hekatron FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt sowie mit zugelassenen Gleitschienen namhafter Hersteller. Mit älteren Netzteilen (NAG 03, NG 519) ist die LÜ nicht möglich. Welchen Sockel brauche ich?Für Deckenmontage: Sockel 143 A (Standard) oder 143 UH (Unterputz/Hohldecke). Für Wandmontage: Sockel 143 W. Für Feuchträume: Sockel 143 AF. Alle Sockel enthalten einen Magneten zur optionalen Leitungsüberwachung. Was ist der Unterschied zum GEZE GC 152 und dormakaba RM-N?Alle drei sind optische Rauchschalter nach EN 54-7 mit 8-Jahres-Tauschzyklus. Der entscheidende Unterschied: Der ORS 142 ist in den DIBt-Zulassungen von über 20 Herstellern gelistet und damit universell einsetzbar. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Muss ich bei Anlagen älter als 16 Jahre etwas beachten?Ja. Bei älteren Anlagen können die Kondensatoren im Netzgerät ausgetrocknet sein, wodurch die Ausgangsspannung unter 18 V DC fällt. Der neue Melder erkennt die Unterspannung und meldet eine Störung (gelbe LED). Empfehlung: Vor dem Meldertausch die Spannung messen — bei unter 18 V das Netzgerät mit tauschen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol — empfohlen: Hekatron 918/5 (FCKW-frei, 250 ml, ca. 200 Prüfungen). Aerosol direkt in die Einströmöffnung sprühen. Nach Auslösung muss die Tür vollständig schließen. Kaufberatung: Welcher Rauchschalter für Ihre Feststellanlage? Neuinstallation (abG) oder Austausch in Bestandsanlage (abZ)?Entscheidend ist die Zulassungsnummer auf dem Abnahmeschild der Feststellanlage. Neuanlagen mit Z-6.500-xxxx (abG): ORS 142 Standard bestellen. Bestandsanlagen mit Z-6.5-xxxx (abZ): ORS 142 AT RetroFit bestellen. Falsches Produkt führt zum Verlust der DIBt-Zulassung. Kabel oder Funk — wann lohnt sich das Funksystem?Das Funksystem ORS 155 F spart bis zu 60 % Montagezeit und bis zu 1.500 € durch entfallende Verkabelung. Ideal für Nachrüstung in Bestandsbauten, Denkmalschutz und schwierige Leitungsführung. Für Neubauten mit vorhandener Kabelinfrastruktur ist der kabelgebundene ORS 142 die wirtschaftlichere Wahl — kein Batterietausch alle 8 Jahre. Optischer Rauchschalter oder Thermoschalter (TDS 247)?In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter (ORS 142) zulässig — Thermoschalter dort verboten. Der TDS 247 eignet sich für staubige, dampfige oder rauchige Umgebungen (Küchen, Werkstätten, Lager), in denen der ORS 142 Fehlalarme auslösen würde. ORS 142 oder dormakaba RM-N oder GEZE GC 152?Der ORS 142 ist mit über 20 Herstellern kompatibel und damit die universellste Wahl. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Vorteil ORS 142: Sie können die Zentrale wechseln, ohne den Melder tauschen zu müssen. Brauche ich eine separate Zentrale?Ja. Der ORS 142 benötigt eine Feststellanlagen-Zentrale. Hekatron: FSZ Basis, FSZ Pro, RSZ kompakt (Einzeltür mit integriertem Rauchschalter). Oder: dormakaba RMZ, GEZE RSZ. Die RSZ kompakt hat einen integrierten Melder — dort wird kein separater ORS 142 benötigt. Welches Zubehör brauche ich zusätzlich?Mindestens: 1× Sockel (143 A für Decke, 143 W für Wand). Empfohlen: Prüfaerosol Hekatron 918/5 für die monatliche Funktionsprüfung. Außerdem Pflicht: Ein Handauslösetaster (HAT 02/03 kabelgebunden oder HAT 155 F Funk) — jede Feststellanlage muss auch manuell auslösbar sein. Wer darf die Feststellanlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers oder vom Hersteller autorisierte Fachkräfte. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Hekatron bietet die Seminare R 6.1 (Standard) und R 6.2 (erweitert) an. Kann ich den Melder selbst tauschen?Den Melderkopf wechseln (Sockel aufstecken, drehen) darf eine eingewiesene Person. Die Abnahme nach Tausch erfordert jedoch eine autorisierte Fachkraft, wenn das neue Gerät nicht in der bestehenden Zulassung aufgeführt ist. Den Netzanschluss darf ausschließlich eine Elektrofachkraft durchführen. Ist die Feststellanlage für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen gelten ausschließlich für Abschlüsse an Innenwänden.

GEZE TS 5000 E-ISM — Gleitschienentürschließer zweiflügelig mit elektrischer FeststellungKurz & Knapp:Zweiflügeliges Türschließersystem mit ISM-Gleitschiene und elektrischer FeststellungIntegrierte Schließfolgeregelung — Standflügel schließt immer vor GangflügelSchließkraftgröße EN 2-6, Flügelbreiten bis 1400 mm, Bandabstand bis 2800 mmElektrische Feststellung 80°–130°, Spannungsversorgung 24 V DCAnschluss an Rauchschalterzentrale RSZ 7 für FeststellanlagenbetriebProduktbeschreibungDer GEZE TS 5000 E-ISM ist ein Gleitschienentürschließer für zweiflügelige Feuer- und Rauchschutztüren mit elektrischer Feststellung und integrierter Schließfolgeregelung. Die durchgehende ISM-Gleitschiene verbindet beide Türflügel und stellt sicher, dass der Standflügel immer vor dem Gangflügel schließt.Die elektrische Feststellung hält beide Türflügel in einer frei wählbaren Position zwischen 80° und 130° offen. Bei Stromunterbrechung — etwa durch eine Rauchschalterzentrale bei Rauchalarm — werden beide Flügel automatisch freigegeben und in der korrekten Reihenfolge geschlossen.Das System besteht aus zwei TS 5000 Schließerkörpern, einer E-ISM-Gleitschiene mit integrierter Feststellung und Schließfolgeregelung. Der Bandabstand kann bis 2800 mm betragen. Die Montage erfolgt auf der Bandseite.Ihre VorteileIntegrierte Schließfolgeregelung — Standflügel schließt immer vor Gangflügel, normgerecht nach EN 1158Elektrische Feststellung — Hält beide Flügel offen, gibt bei Alarm automatisch freiDurchgehende ISM-Gleitschiene — Schlanke Optik, keine separate AuslösemechanikBis 2800 mm Bandabstand — Für große zweiflügelige TüranlagenKompatibel mit FA GC 150 — Erweiterbar zur vollständigen FeststellanlageTechnische DatenEigenschaftWertSchließkraftgrößeEN 2-6Flügelbreite max.1400 mmBandabstand max.2800 mmFeststellbereich80°–130°Spannungsversorgung24 V DCSchließfolgeregelungIntegriert in ISM-GleitschieneMontageBandseiteFlügelanzahlZweiflügeligTürartFeuer- und RauchschutztürenKompatibilitätDer GEZE TS 5000 E-ISM ist Teil des Feststellanlagen-Systems FA GC 150:Rauchschalterzentrale RSZ 7 — Zentrale Steuerung und SpannungsversorgungR-ISM-Gleitschiene — Alternative mit integriertem Rauchmelder (wird zu TS 5000 R-ISM)Deckenrauchmelder GC 152 — Zusätzlicher Rauchmelder nach EN 54-7Funkmodul GC 171 — Kabellose ErweiterungHandauslösetaster AS 500 — Manuelle Auslösung Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). MontageDas System wird auf der Bandseite montiert. Beide Schließerkörper sitzen auf den jeweiligen Türblättern, die durchgehende E-ISM-Gleitschiene wird am Türrahmen befestigt. Die Schließfolgeregelung und die elektrische Feststellung sind in der Gleitschiene integriert.Für den Feststellanlagenbetrieb wird eine Rauchschalterzentrale RSZ 7 über der Türöffnung montiert. Sie versorgt die Feststellung mit 24 V DC und überwacht angeschlossene Rauchmelder.Normen und ZulassungenNormBeschreibungEN 1154Türschließmittel mit kontrolliertem SchließablaufEN 1155Elektrisch gesteuerte FeststellvorrichtungenEN 1158Koordinierungseinrichtungen (Schließfolgeregelung)CE-KennzeichnungKonformität mit europäischen Normen Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich.Häufige FragenWas bedeutet ISM beim GEZE TS 5000 E-ISM?ISM steht für Integrierte Schließfolgeregelung und Mechanik. Die durchgehende Gleitschiene sorgt dafür, dass bei zweiflügeligen Türen der Standflügel immer vor dem Gangflügel schließt — das ist für Brandschutztüren nach EN 1158 vorgeschrieben.Kann der TS 5000 E-ISM als Feststellanlage betrieben werden?Ja, in Kombination mit einer RSZ 7 und Rauchmeldern. Die RSZ 7 überwacht die Rauchmelder und löst bei Alarm die Feststellung, sodass beide Flügel kontrolliert schließen.Welche Flügelbreiten deckt der TS 5000 E-ISM ab?Bis 1400 mm pro Flügel bei EN 2-6. Der Bandabstand (Abstand zwischen den Bandachsen beider Flügel) kann bis 2800 mm betragen.Kann der TS 5000 E-ISM auch mit R-ISM-Gleitschiene betrieben werden?Ja, die E-ISM-Gleitschiene kann durch eine R-ISM-Gleitschiene ersetzt werden. Diese enthält zusätzlich einen integrierten Rauchmelder und eine Rauchschalterzentrale. Kaufberatung: TS 5000 E-ISM — Feststellanlage mit Schließfolgeregelung E-ISM oder R-ISM — welche Feststellanlage ist die richtige?Der TS 5000 E-ISM nutzt einen externen Rauchmelder (24V oder 230V), der an einer Rauchschalterzentrale angeschlossen wird. Die R-ISM-Gleitschiene hat den Rauchmelder direkt in der Schiene integriert — ohne externe Verkabelung. E-ISM bietet mehr Flexibilität bei der Rauchmelderplatzierung, R-ISM ist die kompaktere Lösung. Welche Spannungsversorgung braucht die E-ISM?Der TS 5000 E-ISM benötigt eine 24V DC Versorgung über eine Rauchschalterzentrale RSZ. Die RSZ steuert den Rauchmelder und löst bei Raucherkennung die Schließung aus. E-ISM oder E ohne ISM — brauche ich die Schließfolgeregelung?Die ISM-Funktion ist nur bei zweiflügeligen Türen relevant. Für einflügelige Brandschutztüren reicht der TS 5000 E ohne Schließfolgeregelung. Bei zweiflügeligen Feuer-/Rauchschutztüren ist die ISM-Funktion nach DIN EN 1158 Pflicht. Kann ich eine bestehende ISM-Gleitschiene zur E-ISM aufrüsten?Nein, die E-ISM-Gleitschiene ist ein eigenständiges Produkt mit integriertem Feststellmechanismus und Anschluss für den externen Rauchmelder. Eine Standard-ISM-Gleitschiene kann nicht nachgerüstet werden. E-ISM oder TS 5000 L-ISM VPK — wann das Komplettpaket?Der TS 5000 L-ISM VPK ist ein vorkonfiguriertes Komplettpaket mit allem Zubehör für die Bandgegenseite. Wenn Sie Einzelkomponenten flexibel kombinieren möchten oder auf der Bandseite montieren, ist der E-ISM als Einzelprodukt die richtige Wahl.

GEZE TS 5000 IS – Türschließer mit integrierter Schließfolgeregelung für zweiflügelige Türen Obenliegender Gleitschienentürschließer für den Gangflügel | Integrierte Schließfolgeregelung nach EN 1158 | EN 2-6 | Für Feuer- und Rauchschutztüren | Art.-Nr. 027320 (silber) / 027322 (weiß) Kurz & KnappDer GEZE TS 5000 IS ist ein obenliegender Türschließer für zweiflügelige Feuer- und Rauchschutztüren mit integrierter SchließfolgeregelungMontage am Gangflügel auf der Bandseite, EN Größe 2-6, Flügelbreite bis 1400 mmEinstellbare Schließkraft mit optischer Größenanzeige, regulierbare Öffnungsdämpfung, Schließgeschwindigkeit und Endschlag – alle Funktionen von vorn einstellbarDer TS 5000 IS wird als Ersatz-Schließkörper für bestehende Anlagen eingesetztFür Neuinstallationen empfehlen wir das aktuelle System GEZE TS 5000 ISM GEZE TS 5000 IS – Gangflügel-Schließer mit Schließfolgeregelung Der GEZE TS 5000 IS ist der Gangflügel-Türschließer für zweiflügelige Türanlagen mit integrierter mechanischer Schließfolgeregelung nach EN 1158. Die Schließfolgeregelung stellt sicher, dass bei zweiflügeligen Türen zuerst der Gangflügel und dann der Standflügel schließt – eine Voraussetzung für die Funktion von Feuer- und Rauchschutztüren. Der Schließkörper entspricht dem bewährten GEZE TS 5000 mit allen bekannten Einstellmöglichkeiten: Schließkraft EN 2-6 mit optischer Anzeige, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung – alles von vorn einstellbar, DIN links und DIN rechts verwendbar. Wichtiger Hinweis: Der TS 5000 IS ist der Vorgänger des aktuellen TS 5000 ISM-Systems. Er wird als Ersatz-Schließkörper für bestehende TS 5000 IS-Anlagen eingesetzt. Für Neuanlagen verwenden Sie das ISM-System mit durchgehender ISM-Gleitschiene. Lieferumfang: Türschließer GEZE TS 5000 IS (Schließkörper für Gangflügel) Vorteile des GEZE TS 5000 IS Integrierte Schließfolgeregelung: Stellt die korrekte Schließreihenfolge bei zweiflügeligen Türen sicher – Gangflügel schließt zuerst, dann Standflügel Optische Schließkraftanzeige: EN-Größe 2-6 von vorn ablesbar und einstellbar – kein Rätselraten bei der Einstellung Öffnungsdämpfung: Regulierbar, schützt Wände und Möbel vor unkontrolliertem Aufschwingen Universell verwendbar: DIN links und DIN rechts, gleicher Schließkörper – kein Umrüsten nötig Bewährter TS 5000 Schließkörper: Gleiche Qualität und Einstellmöglichkeiten wie der Standard-TS 5000 Feuer- und Rauchschutztüren: Geprüft nach EN 1154 und EN 1158 für den Einsatz an Brand- und Rauchschutztüren Technische Daten EigenschaftWert SchließertypObenliegender Gleitschienentürschließer EinsatzGangflügel, zweiflügelige Türen SchließfolgeregelungIntegriert, mechanisch (EN 1158) EN-Größe2-6 (von vorn einstellbar) Flügelbreite max.1400 mm MontageNormalmontage auf Türblatt, Bandseite DIN-RichtungLinks und rechts verwendbar SchließgeschwindigkeitEinstellbar (von vorn) EndschlagEinstellbar (von vorn) ÖffnungsdämpfungRegulierbar mit optischer Anzeige NormenEN 1154, EN 1158 ZulassungFeuer- und Rauchschutztüren Verfügbare Varianten Art.-Nr.Farbe 027320silberfarbig 027322weiß RAL 9016 Bandgegenseite: Für Montage auf der Bandgegenseite verwenden Sie den GEZE TS 5000 L-IS. Montagehinweise Montageart: Normalmontage auf dem Türblatt (Bandseite) mit Montageplatte Gleitschiene: Wird mit der IS-Gleitschiene (integrierte Schließfolgeregelung) betrieben – diese ist nicht im Lieferumfang enthalten Bandabstand: Maximaler Bandabstand bis 2800 mm (beide Flügel zusammen) Bowdenzug: Die Verbindung zwischen Gangflügel- und Standflügelschließer erfolgt über den Bowdenzug (Art.-Nr. 076198) Einstellung: Schließkraft, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung von vorn einstellbar – kein Abnehmen des Schließers erforderlich TS 5000 IS vs. TS 5000 ISM – Was ist der Unterschied? MerkmalTS 5000 IS (alt)TS 5000 ISM (aktuell) SystemSeparate Gleitschiene + BowdenzugDurchgehende ISM-Gleitschiene SchließfolgeregelungÜber BowdenzugverbindungMechanisch in der Gleitschiene integriert OptikZwei separate GleitschienenEine durchgehende Schiene (30 mm Bauhöhe) VariantenIS, L-ISISM, L-ISM, E-ISM, R-ISM, ECline, SoftClose, Freilauf FeststellungNicht verfügbarE-ISM, R-ISM StatusErsatzteil für BestandsanlagenAktuelle Produktlinie Empfehlung: Für Neuinstallationen das TS 5000 ISM-System verwenden. Der TS 5000 IS ist ausschließlich als Ersatz für bestehende IS-Anlagen vorgesehen. Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte Fragen zum GEZE TS 5000 IS Ist der TS 5000 IS mit dem TS 5000 ISM kompatibel?Nein. Der TS 5000 IS verwendet ein eigenes Gleitschienensystem mit Bowdenzug, das nicht mit der ISM-Gleitschiene kompatibel ist. Ein Austausch erfordert den Wechsel des gesamten Systems (Schließer + Gleitschienen). Kann ich nur den Schließkörper tauschen?Ja. Der TS 5000 IS-Schließkörper kann als Ersatzteil in bestehenden IS-Anlagen getauscht werden, ohne die Gleitschiene und den Bowdenzug zu wechseln. Brauche ich den Bowdenzug zusätzlich?Der Bowdenzug (Art.-Nr. 076198) verbindet Gang- und Standflügelschließer und ist für die Schließfolgeregelung erforderlich. Er ist nicht im Lieferumfang des Schließkörpers enthalten. Welche Gleitschiene gehört zum TS 5000 IS?Der TS 5000 IS verwendet die IS-Gleitschiene (nicht die ISM-Gleitschiene). Diese ist als Komplettsystem bestellt worden und wird nicht separat als Einzelartikel geführt. Kann ich den TS 5000 IS an einflügelige Türen montieren?Nein. Der TS 5000 IS ist ausschließlich für zweiflügelige Türen mit Schließfolgeregelung konzipiert. Für einflügelige Türen verwenden Sie den GEZE TS 5000. Welche Farben sind verfügbar?Silberfarbig (027320) und weiß RAL 9016 (027322). Kaufberatung: Welche GEZE Feststellanlage? TS 5000 IS oder TS 5000 ISM — was ist der Unterschied?Der TS 5000 IS nutzt ein Gestänge mit separatem Bowdenzug zur Schließfolgeregelung. Der TS 5000 ISM hat die Schließfolgeregelung kompakt in der Gleitschiene integriert — moderner, wartungsärmer und optisch unauffälliger. Für Neuanlagen empfehlen wir den ISM. Wann brauche ich den TS 5000 IS als Ersatzteil?Der TS 5000 IS ist die richtige Wahl, wenn Sie einen bestehenden IS-Türschließer 1:1 ersetzen müssen, ohne die Bohrlöcher und die Verkabelung zu ändern. Bei einer kompletten Neuanlage wechseln Sie besser auf den TS 5000 L-ISM oder TS 5000 ISM. IS oder separater Schließfolgeregler — was ist Pflicht?Bei zweiflügeligen Feuer- und Rauchschutztüren ist eine Schließfolgeregelung nach DIN EN 1158 Pflicht. Sie können entweder einen IS/ISM-Türschließer verwenden oder einen separaten SR Schließfolgeregler mit zwei Standard-Türschließern kombinieren. TS 5000 IS oder TS 4000 IS — welcher ist besser?Beide nutzen Gestänge mit Bowdenzug zur Schließfolgeregelung. Der TS 5000 IS bietet mehr Anschlussmöglichkeiten im TS 5000-Ökosystem. Der TS 4000 IS ist die bewährte Alternative, wenn bereits TS 4000 verbaut sind. Funktional sind beide gleichwertig. Kann ich den TS 5000 IS mit einer Feststellanlage kombinieren?Der TS 5000 IS selbst hat keine Feststellfunktion. Für zweiflügelige Brandschutztüren mit Feststellung und Schließfolgeregelung benötigen Sie den TS 5000 L-ISM oder den TS 5000 L-ISM VPK als Komplettpaket. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6).
