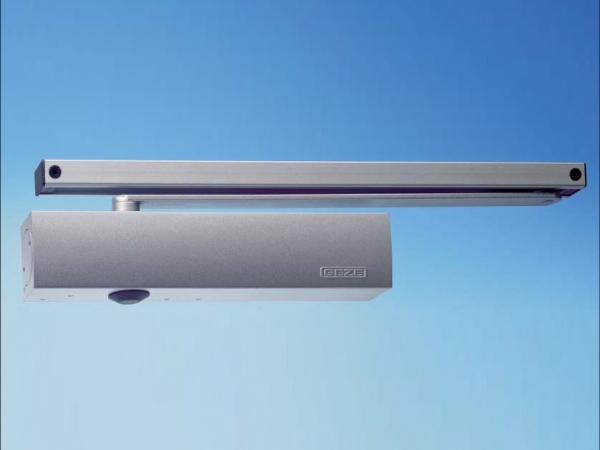

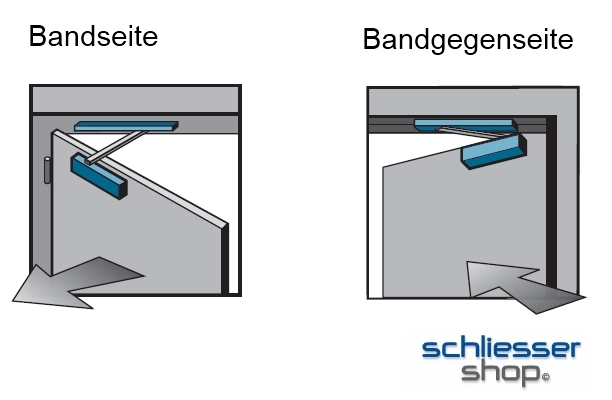

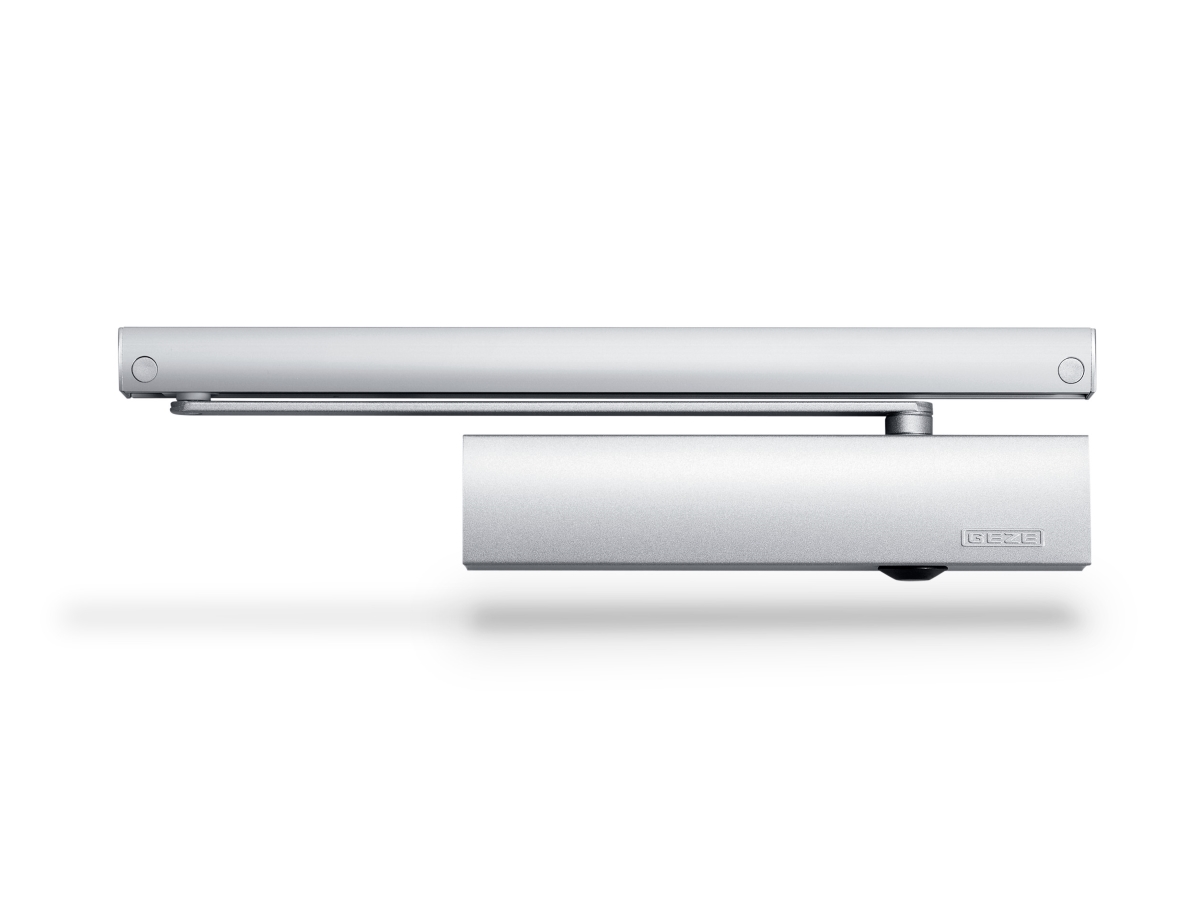

GEZE TS 5000 L — Gleitschienentürschließer Bandgegenseite EN 2-6 Kurz & KnappGleitschienentürschließer für Bandgegenseite — nicht sichtbar von der ÖffnungsseiteStufenlos einstellbare Schließkraft EN 2–6, für Türblattbreiten bis 1400 mmBarrierefrei nach DIN 18040 bis 1100 mm TürblattbreiteZugelassen für Feuer- und Rauchschutztüren nach EN 1154Alle Funktionen von der Vorderseite einstellbar — kein Türausbau nötigDIN links/rechts verwendbar ohne Umstellung GEZE TS 5000 L — verdeckter Türschließer für anspruchsvolle ObjekteDer GEZE TS 5000 L ist ein Gleitschienentürschließer für die Montage auf der Bandgegenseite. Durch die Anbringung auf der Scharnierseite bleibt der Schließer von der Türöffnungsseite nicht sichtbar — eine Lösung für architektonisch anspruchsvolle Umgebungen in Verwaltungsgebäuden, Hotels und öffentlichen Einrichtungen.Mit stufenlos einstellbarer Schließkraft EN 2–6 deckt der TS 5000 L Türblattbreiten bis 1400 mm ab. Die Barrierefreiheit nach DIN 18040 ist bei Türblattbreiten bis 1100 mm gegeben. Die optische Schließkraftanzeige am Schließerkörper ermöglicht eine schnelle Kontrolle der eingestellten Schließkraft.Die hydraulische Öffnungsdämpfung schützt Wände und Einrichtung vor unkontrolliertem Türaufschlag. Der Endschlag wird über ein Ventil geregelt. Sämtliche Einstellungen — Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung — sind von der Vorderseite zugänglich, ohne die Tür aushängen zu müssen.Der Schließer ist zugelassen für Feuer- und Rauchschutztüren nach EN 1154. Der Schließerkörper (287 × 47 × 60 mm) wird per Kopfmontage auf der Bandseite oder per Türblattmontage auf der Bandgegenseite befestigt. Die Verwendung ist DIN links und DIN rechts ohne Umstellung möglich. Vorteile & BesonderheitenVerdeckte Optik — Nicht sichtbar von der Türöffnungsseite, für architektonisch anspruchsvolle UmgebungenStufenlose Schließkraft EN 2–6 — Für Türblattbreiten bis 1400 mm, feinjustierbarBarrierefreiheit nach DIN 18040 — Bis 1100 mm Türblattbreite normgerechtOptische Schließkraftanzeige — Schnelle visuelle Kontrolle der eingestellten SchließkraftAlle Einstellungen von vorn — Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung ohne Türausbau einstellbarHydraulische Öffnungsdämpfung — Schutz vor unkontrolliertem TüraufschlagDIN-Richtung universal — Links/rechts verwendbar ohne UmstellungFeuer-/Rauchschutzzulassung — Zugelassen nach EN 1154 für Brandschutz- und Rauchschutztüren Technische DatenEigenschaftWertProdukttypGleitschienentürschließer, BandgegenseiteSchließkraftEN 2–6, stufenlos einstellbarTürblattbreite max.1400 mmBarrierefreiheit (DIN 18040)bis 1100 mm TürblattbreiteÖffnungswinkel max.120°MontageartenKopfmontage Bandseite / Türblattmontage BandgegenseiteSchließerkörper (B × H × T)287 × 47 × 60 mmGleitschiene BG (L × H × T)448,5 × 30,5 × 20,5 mmÖffnungsdämpfunghydraulischEndschlagüber Ventil geregeltDIN-Richtunglinks/rechts ohne UmstellungSchließkraftanzeigeoptisch, am SchließerkörperEinstellungalle Funktionen von der VorderseiteNormEN 1154ZulassungFeuer- und Rauchschutztüren EN-Klassen & TürblattbreitenEN-KlasseTürblattbreiteBarrierefrei (DIN 18040)EN 2–3bis 950 mmjaEN 3–4bis 1100 mmjaEN 4–5bis 1250 mmneinEN 5–6bis 1400 mmneinDie Schließkraft ist stufenlos innerhalb der EN-Klassen 2–6 einstellbar. Die Barrierefreiheit nach DIN 18040 ist bis EN 3–4 (1100 mm) gewährleistet. MontagevariantenMontageartSchließerGleitschieneKopfmontage Bandseiteauf dem Türblattauf dem RahmenTürblattmontage Bandgegenseiteauf dem Rahmenauf dem TürblattFür die Montage mit Montageplatte: Art. 124683 (silber) oder Art. 124684 (nach RAL). Kompatible Gleitschienen (Bandgegenseite)GleitschieneArt.-Nr.BesonderheitStandard BG025655Im Lieferumfang enthaltenHöhenverstellbar BG115193Ausgleich bei unebenen ZargenT-Stop BG102366Integrierter mechanischer TürstopperWandmontage BG (Sturz)189148Für Sturzmontage bei Glasanlagen MontagehinweiseDer GEZE TS 5000 L wird auf der Bandgegenseite montiert — der Schließerkörper und die Gleitschiene befinden sich auf der Scharnierseite und sind von der Öffnungsseite nicht sichtbar.Bei der Kopfmontage wird der Schließerkörper auf dem Türblatt, die Gleitschiene auf dem Rahmen befestigt. Bei der Türblattmontage ist es umgekehrt: Schließer auf dem Rahmen, Schiene auf dem Türblatt.Alle Einstellventile (Schließgeschwindigkeit, Endschlag, Öffnungsdämpfung) sind von der Vorderseite zugänglich. Die optische Schließkraftanzeige erleichtert die korrekte Einstellung. Die Montage ist DIN links und DIN rechts ohne Umstellung möglich.Für die Montage auf Stahlzargen oder bei besonderen Einbausituationen stehen Montageplatten zur Verfügung: Art. 124683 (silber) und Art. 124684 (nach RAL). Optionale FeststellungDer GEZE TS 5000 L kann mit einer mechanischen Feststelleinheit (Art. 071924) nachgerüstet werden. Diese hält die Tür in einem definierten Öffnungswinkel offen und ist bei Bedarf ein- und ausschaltbar.Die Feststelleinheit ist überfahrbar und wird in die Gleitschiene integriert. Sie eignet sich für Standard-, T-Stop- und Boxer-Gleitschienen mit 20,7 mm Profil.Hinweis: Die mechanische Feststellung ist nicht für Feuer- und Rauchschutztüren zugelassen. Für Brandschutztüren mit Offenhaltung sind elektromechanische Feststellanlagen erforderlich. Barrierefreiheit nach DIN 18040Der GEZE TS 5000 L erfüllt die Anforderungen der DIN 18040 (Barrierefreies Bauen) bei Türblattbreiten bis 1100 mm. Dies entspricht den EN-Klassen 2–4 mit stufenlos reduzierter Schließkraft.Durch die stufenlose Einstellung der Schließkraft können die maximal zulässigen Bedienkräfte (47 Nm Öffnungsmoment für Innentüren) eingehalten werden. Die niedrige Einbausituation auf der Bandgegenseite hat keinen Einfluss auf die Barrierefreiheit. Normen & ZulassungenEN 1154 — Türschließmittel mit kontrolliertem SchließablaufFeuer- und Rauchschutztüren — zugelassenDIN 18040 — Barrierefreies Bauen (bis 1100 mm Türblattbreite)CE-Kennzeichnung — Leistungsklasse EN 2–6 Die GEZE TS 5000 Familie im Überblick Der TS 5000 bildet die Basis einer umfangreichen Produktfamilie. Jede Variante erweitert den Funktionsumfang für spezifische Anforderungen — von Bandgegenseite über Barrierefreiheit bis zur Feststellanlage. ModellENMontage / FunktionBesonderheit TS 5000EN 2-6BandseiteBasis, optische SchließkraftanzeigeTS 5000 LEN 2-6BandgegenseiteNicht sichtbar von ÖffnungsseiteTS 5000 L + FeststellungEN 2-6BGS + mech. FeststellungInkl. FeststelleinheitTS 5000 L-EEN 2-6BGS + E-Feststellung24V DC, 80-130°TS 5000 L-REN 2-6BGS + FeststellanlageRauchschalter integriertTS 5000 L-EClineEN 3-5BGS + ÖffnungsunterstützungBarrierefrei bis 1250 mmR-ISM FeststellanlageEN 2-6BS, zweiflügelig + RauchschalterFeststellanlage, Schließfolge Häufige Fragen zum GEZE TS 5000 LWas bedeutet „Bandgegenseite“ beim TS 5000 L?Der Schließer wird auf der Scharnierseite der Tür montiert. Von der Öffnungsseite (der Seite, zu der die Tür aufschwingt) ist er nicht sichtbar. Das ergibt eine saubere Optik auf der repräsentativen Seite.Für welche Türblattbreiten ist der TS 5000 L geeignet?Der Schließer deckt Türblattbreiten bis 1400 mm ab (EN 2–6, stufenlos). Barrierefrei nach DIN 18040 ist er bis 1100 mm einsetzbar.Kann der TS 5000 L auf Feuer- und Rauchschutztüren eingesetzt werden?Ja. Der TS 5000 L ist nach EN 1154 für Feuer- und Rauchschutztüren zugelassen.Wie wird die Schließkraft eingestellt?Die Schließkraft ist stufenlos innerhalb EN 2–6 einstellbar. Alle Einstellventile sind von der Vorderseite zugänglich — die Tür muss nicht ausgehängt werden. Die optische Schließkraftanzeige zeigt die aktuelle Einstellung an.Kann der TS 5000 L nachträglich mit Feststellung ausgestattet werden?Ja, mit der mechanischen Feststelleinheit Art. 071924. Diese wird in die Gleitschiene integriert und ist ein-/ausschaltbar. Für Brandschutztüren ist eine mechanische Feststellung allerdings nicht zugelassen.Muss der Schließer für DIN links oder rechts umgestellt werden?Nein. Der GEZE TS 5000 L ist DIN links/rechts verwendbar ohne Umstellung. Kaufberatung: GEZE TS 5000 LWann wähle ich den TS 5000 L statt eines Standard-Gleitschienentürschließers?Der TS 5000 L ist die richtige Wahl, wenn der Türschließer von der Öffnungsseite nicht sichtbar sein soll — etwa in repräsentativen Bereichen wie Hotelfluren, Bürogebäuden oder öffentlichen Einrichtungen.Brauche ich den TS 5000 L mit oder ohne Feststelleinheit?Ohne Feststellung: Für Türen, die nach jedem Öffnen selbständig schließen sollen — insbesondere Feuer- und Rauchschutztüren. Mit Feststellung (Art. 071924): Für Türen, die zeitweise offengehalten werden sollen, z. B. in Bereichen mit hohem Publikumsverkehr. Nicht für Brandschutztüren.Welche Gleitschiene ist die richtige?Standard BG (025655): Für die meisten Einbausituationen, im Lieferumfang enthalten. T-Stop BG (102366): Wenn ein integrierter Türstopper gewünscht ist. Höhenverstellbar BG (115193): Bei unebenen Zargen oder schwierigen Einbausituationen.Ist der TS 5000 L für barrierefreie Gebäude geeignet?Ja, bei Türblattbreiten bis 1100 mm erfüllt er DIN 18040. Für breitere Türen in barrierefreien Bereichen sollte ein automatischer Türantrieb in Betracht gezogen werden.In welchen Farben ist der TS 5000 L erhältlich?Silberfarbig (Standard), weiß, schwarz, Edelstahl-Optik und nach RAL. So lässt sich der Schließer farblich an Tür und Zarge anpassen.Ist der TS 5000 L auch für schwere Metalltüren geeignet?Ja. Mit EN-Klasse 5–6 schließt er auch schwere Türblätter bis 1400 mm zuverlässig. Für die Montage auf Stahlzargen stehen Montageplatten (Art. 124683/124684) zur Verfügung.

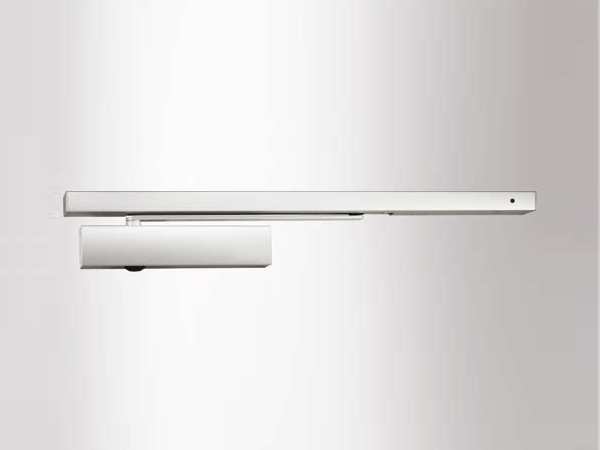

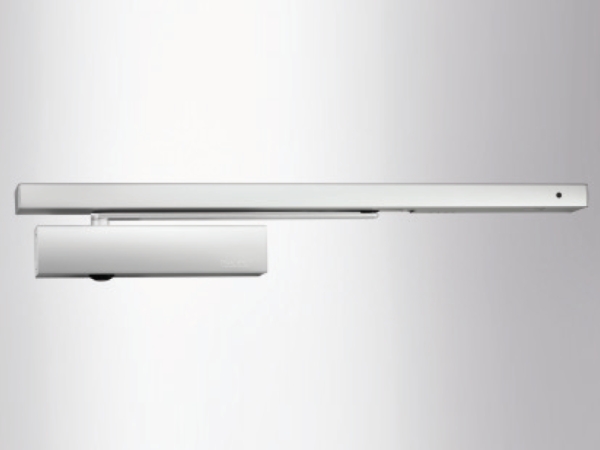

GEZE TS 5000 L-R — Feststellanlage Bandgegenseite mit integrierter RauchschalterzentraleKomplettlösung: Gleitschienentürschließer BGS mit elektrischer Feststellung + integrierter RSZ + Rauchmelder, EN 2-6, 24V DC, bis 1400 mm Flügelbreite Kurz & KnappDer GEZE TS 5000 L-R ist eine eigenständige Feststellanlage für die Bandgegenseite — Türschließer, elektrische Feststellung und Rauchschalterzentrale in einem SystemDie RSZ mit Rauchmelder ist direkt in die R-Gleitschiene BG integriertKeine externe RSZ nötigEN 2-6, 24V DC, bis 1400 mmIntegrierte Verschmutzungsanzeige und Alarmschwellennachführung. Für rechts und links angeschlagene Türen ohne Umstellung BeschreibungDer GEZE TS 5000 L-R ist die Komplettlösung für Feststellanlagen an einflügeligen Feuer- und Rauchschutztüren mit Bandgegenseite-Montage. Im Unterschied zum TS 5000 L-E, der eine externe Rauchschalterzentrale benötigt, ist beim TS 5000 L-R die gesamte Rauchschalterzentrale direkt in die R-Gleitschiene BG integriert — einschließlich Rauchmelder, Verschmutzungsanzeige und Alarmschwellennachführung.Die elektrische Feststellung hält die Tür ab einem Öffnungswinkel von 80° in der gewünschten Offenposition. Bei Rauchdetektion durch den integrierten Rauchmelder wird die Feststellung ausgelöst und die Tür schließt selbstständig. Das System ist fail-safe: Bei Stromausfall schließt die Tür immer.Die Bandgegenseite-Montage sorgt dafür, dass der Schließer von der Hauptöffnungsseite nicht sichtbar ist. Der TS 5000 L-R eignet sich besonders für Einzeltüren, bei denen eine kompakte Komplettlösung ohne externe Verkabelung zur RSZ gewünscht ist. Bei Bedarf können zusätzliche externe Rauchmelder angeschlossen werden. VorteileEigenständige Feststellanlage: Türschließer + Feststellung + RSZ + Rauchmelder in einem kompakten System — keine externe RSZ nötigIntegrierte Rauchschalterzentrale: Rauchmelder direkt in der R-Gleitschiene BG — minimaler VerkabelungsaufwandVerschmutzungsanzeige: Optische Anzeige des Verschmutzungsgrads der Rauchkammer — rechtzeitige Wartung möglichAlarmschwellennachführung: Kompensiert leichte Verschmutzungen automatisch — reduziert FehlalarmeBandgegenseite-Montage: Schließer nicht sichtbar von der HauptöffnungsseiteEN 2-6 stufenlos: Breiter Einsatzbereich bis 1400 mm FlügelbreiteRechts/links ohne Umstellung: Universell einsetzbar ohne KonfigurationsänderungErweiterbar: Zusätzliche externe Rauchmelder anschließbar Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Betriebsspannung24 V DCMax. Flügelbreite1400 mmFeststellbereichab 80°MontageartTürblattmontage Bandgegenseite (BGS)Schließkörper287 × 47 × 60 mmIntegrierte RSZJa — mit Rauchmelder, Verschmutzungsanzeige, AlarmschwellennachführungExterne RauchmelderZusätzlich anschließbarTüranschlagRechts und links ohne UmstellungÖffnungsdämpfungHydraulisch (einstellbar)BrandschutzZugelassen für Feuer- und RauchschutztürenNormenDIN EN 1154, DIN EN 1155VariantenTS 5000 L-R (24V), TS 5000 L-R ECline (barrierefrei) EN-Klassen & FlügelbreitenEN-KlasseMax. FlügelbreiteEN 2850 mmEN 3950 mmEN 41100 mmEN 51250 mmEN 61400 mmSchließkraft stufenlos einstellbar. Für barrierefreie Anforderungen steht die Variante TS 5000 L-R ECline zur Verfügung. Montagearten & ArtikelnummernMontageartPositionArtikelnummerTürblattmontage (dieses Produkt)Bandgegenseite027351.120073Hinweis: Der TS 5000 L-R wird ausschließlich auf der Bandgegenseite montiert. Die R-Gleitschiene BG mit integrierter RSZ wird am Türrahmen/Sturz befestigt. R-Gleitschiene BG — FarbvariantenFarbeArtikelnummerSilberfarbig120073Weiß120074Edelstahl ähnlich120075Nach RAL120076Zubehör R-Gleitschiene BGZubehörArtikelnummerMontageplatte R-Gleitschiene BG silberfarbig123311Montageplatte R-Gleitschiene BG nach RAL123312 MontagehinweiseDer GEZE TS 5000 L-R wird auf der Bandgegenseite montiert:Schließer auf dem Türblatt: Den TS 5000 L Schließkörper mit beiliegender Bohrschablone auf der Bandgegenseite des Türblatts montieren.R-Gleitschiene BG am Rahmen/Sturz: Die R-Gleitschiene BG mit integrierter RSZ und Rauchmelder am Türrahmen oder Sturz befestigen.Montageplatte (optional): Bei ungünstiger Montagefläche die Montageplatte R-Gleitschiene BG verwenden (Art.-Nr. 123311/123312).Elektrischer Anschluss: 24V DC Spannungsversorgung an die R-Gleitschiene anschließen. Die RSZ ist integriert — kein separater RSZ-Anschluss nötig.Lieferumfang: TS 5000 L Schließkörper + R-Gleitschiene BG mit integrierter RSZ und Rauchmelder, Montagematerial, Bohrschablone. Montageplatte nicht enthalten. Elektrische Feststellung mit integrierter RSZDie R-Gleitschiene BG vereint elektrische Feststellung und Rauchschalterzentrale in einer Einheit. Das System ist eine eigenständige Feststellanlage — keine externen Komponenten erforderlich.Feststellbereich: ab 80° ÖffnungswinkelIntegrierter Rauchmelder: Erkennt Rauchentwicklung direkt an der TürVerschmutzungsanzeige: Optische LED zeigt den Zustand der Rauchkammer anAlarmschwellennachführung: Kompensiert schleichende Verschmutzung automatisch — weniger FehlalarmeAuslösung: Bei Rauchdetektion unterbricht die integrierte RSZ die Feststellung — Tür schließt selbstständigFail-safe: Bei Stromausfall schließt die Tür sofortManuelle Auslösung: Tür jederzeit manuell zudrückbarErweiterbar: Zusätzliche externe Rauchmelder können an die integrierte RSZ angeschlossen werden. Elektrischer AnschlussEigenschaftWertBetriebsspannung24 V DCRauchschalterzentraleIntegriert in R-Gleitschiene BGIntegrierter RauchmelderJa — mit Verschmutzungsanzeige + AlarmschwellennachführungExterne RauchmelderZusätzlich anschließbarDie R-Gleitschiene BG wird mit 24V DC versorgt. Die integrierte RSZ übernimmt Rauchüberwachung und Auslösung der Feststellung. Im Vergleich zum TS 5000 L-E (externe RSZ an 230V) entfällt die separate RSZ-Installation und die 230V-Verkabelung. Brandschutz & RauchschutzDer GEZE TS 5000 L-R ist eine eigenständige Feststellanlage für Feuer- und Rauchschutztüren. Rauchschalterzentrale und Rauchmelder sind in die R-Gleitschiene BG integriert — das System erfüllt die Anforderungen an eine normkonforme Feststellanlage.Zulassung: Feuer- und RauchschutztürenNormen: DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlage)Integrierter Rauchmelder: Rauchdetektion direkt an der TürWartung: Jährliche Prüfung nach DIN 14677 — Funktionsprüfung inkl. integrierter RSZ und RauchmelderVerschmutzungsanzeige: Optische Kontrolle des Rauchmelder-Zustands — vorausschauende Wartung möglich Kompatibles ZubehörKomponenteArtikelnummerFunktionMontageplatte R-Gleitschiene BG silberfarbig123311Montagehilfe bei ungünstiger SturzsituationMontageplatte R-Gleitschiene BG nach RAL123312Montagehilfe in SonderfarbeExterne Rauchmelder (z.B. GC 152)139850Zusätzlicher Rauchmelder — an integrierte RSZ anschließbarHinweis: Der TS 5000 L-R benötigt keine externe Rauchschalterzentrale. Die RSZ ist in der R-Gleitschiene BG integriert. Externe Rauchmelder können optional ergänzt werden. Normen & ZulassungenDIN EN 1154: Türschließmittel mit kontrolliertem SchließablaufDIN EN 1155: Elektrisch gesteuerte Feststellvorrichtungen für DrehtürenDIN 14677: Instandhaltung von Feststellanlagen — jährliche PrüfungZugelassen für Feuer- und RauchschutztürenCE-Kennzeichnung Die GEZE TS 5000 Familie im Überblick Der TS 5000 bildet die Basis einer umfangreichen Produktfamilie. Jede Variante erweitert den Funktionsumfang für spezifische Anforderungen — von Bandgegenseite über Barrierefreiheit bis zur Feststellanlage. ModellENMontage / FunktionBesonderheit TS 5000EN 2-6BandseiteBasis, optische SchließkraftanzeigeTS 5000 LEN 2-6BandgegenseiteNicht sichtbar von ÖffnungsseiteTS 5000 L + FeststellungEN 2-6BGS + mech. FeststellungInkl. FeststelleinheitTS 5000 L-EEN 2-6BGS + E-Feststellung24V DC, 80-130°TS 5000 L-REN 2-6BGS + FeststellanlageRauchschalter integriertTS 5000 L-EClineEN 3-5BGS + ÖffnungsunterstützungBarrierefrei bis 1250 mmTS 5000 R-ISM mit SchließfolgeregelungEN 2-6BS, zweiflügelig + RauchschalterFeststellanlage, Schließfolge Häufig gestellte FragenBraucht der GEZE TS 5000 L-R eine externe Rauchschalterzentrale?Nein. Die RSZ mit Rauchmelder ist direkt in die R-Gleitschiene BG integriert. Das System ist eine eigenständige Feststellanlage. Zusätzliche externe Rauchmelder können optional angeschlossen werden.Was ist der Unterschied zwischen TS 5000 L-R und TS 5000 L-E?Der TS 5000 L-R hat die Rauchschalterzentrale und den Rauchmelder in der R-Gleitschiene integriert — eine eigenständige Feststellanlage. Der TS 5000 L-E hat nur die elektrische Feststellung und benötigt eine separate externe RSZ (z.B. RSZ 7) mit Rauchmeldern.Was passiert bei Stromausfall?Bei Stromausfall löst die elektrische Feststellung sofort — die Tür schließt selbstständig. Das Fail-safe-Prinzip ist gewährleistet.Was bedeutet Alarmschwellennachführung?Die integrierte RSZ passt den Auslöseschwellenwert automatisch an leichte Verschmutzungen der Rauchkammer an. Dadurch werden Fehlalarme durch allmähliche Verschmutzung reduziert. Die optische Verschmutzungsanzeige zeigt an, wann eine Reinigung oder ein Austausch nötig ist.Kann ich den TS 5000 L-R für rechts und links angeschlagene Türen verwenden?Ja. Der TS 5000 L-R ist universell einsetzbar — rechts und links angeschlagene Türen ohne Umstellung.Gibt es den TS 5000 L-R auch als barrierefreie Variante?Ja. Der TS 5000 L-R ECline kombiniert die Feststellanlage mit integrierter RSZ und der ECline-Öffnungsunterstützung für barrierefreie Zugänge nach DIN 18040.Wie oft muss die Feststellanlage geprüft werden?Nach DIN 14677 ist eine jährliche Prüfung vorgeschrieben. Beim TS 5000 L-R umfasst das die Prüfung des Türschließers, der integrierten RSZ und des integrierten Rauchmelders. Zusätzliche externe Rauchmelder ebenfalls prüfen. Kaufentscheidung: Feststellanlage BandgegenseiteWann TS 5000 L-R, wann TS 5000 L-E?Der TS 5000 L-R ist die Komplettlösung — RSZ und Rauchmelder sind integriert, weniger Verkabelung, kompakte Installation. Der TS 5000 L-E ist die flexible Alternative, wenn die RSZ separat positioniert werden soll oder bereits eine RSZ vorhanden ist.Lohnt sich der TS 5000 L-R gegenüber dem TS 5000 L-E + externe RSZ?Der TS 5000 L-R spart die separate RSZ (z.B. RSZ 7) und deren Montage/Verkabelung. Bei Einzeltüren ist die Komplettlösung oft wirtschaftlicher. Bei mehreren Türen in einem Bereich kann eine zentrale RSZ mit mehreren TS 5000 L-E sinnvoller sein.Kann ich zusätzliche Rauchmelder anschließen?Ja. Die integrierte RSZ im TS 5000 L-R erlaubt den Anschluss zusätzlicher externer Rauchmelder (z.B. GC 152). Das erweitert die Rauchüberwachung auf Bereiche, die der integrierte Rauchmelder nicht abdeckt.Welche Farben sind verfügbar?Die R-Gleitschiene BG ist in silberfarbig (120073), weiß (120074), Edelstahl ähnlich (120075) und nach RAL (120076) erhältlich. Der Schließkörper (TS 5000 L) ist ebenfalls in allen Standardfarben lieferbar.Kann ich von TS 5000 L-E auf L-R nachrüsten?Ja. Der Schließkörper (TS 5000 L) ist identisch. Es muss lediglich die E-Gleitschiene BG gegen die R-Gleitschiene BG getauscht und die Verkabelung angepasst werden.Brauche ich eine Montageplatte?Nicht zwingend. Die R-Gleitschiene BG kann direkt am Türrahmen/Sturz befestigt werden. Bei ungünstigen Sturzsituationen empfiehlt sich die Montageplatte (Art.-Nr. 123311/123312).

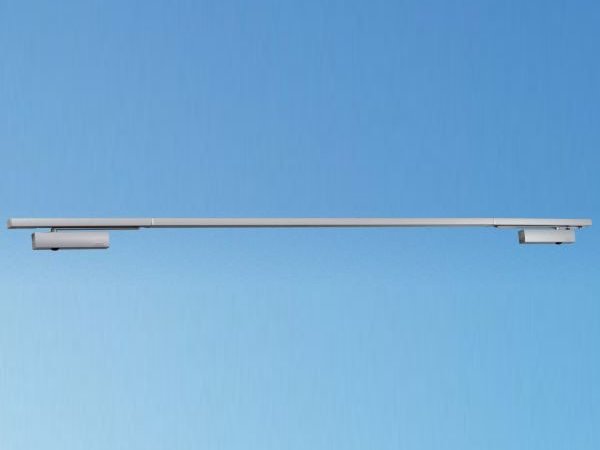

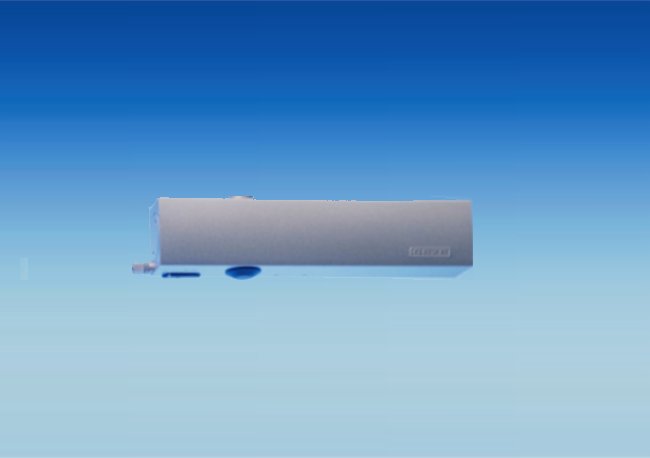

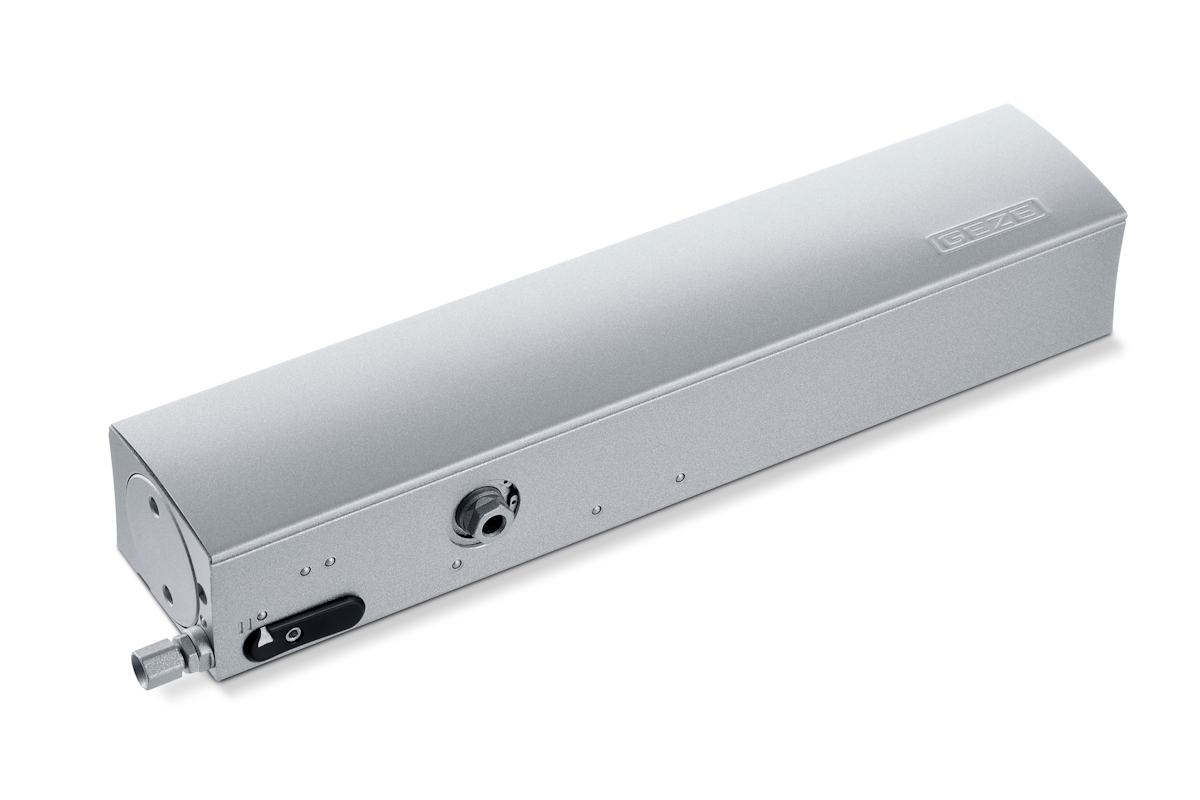

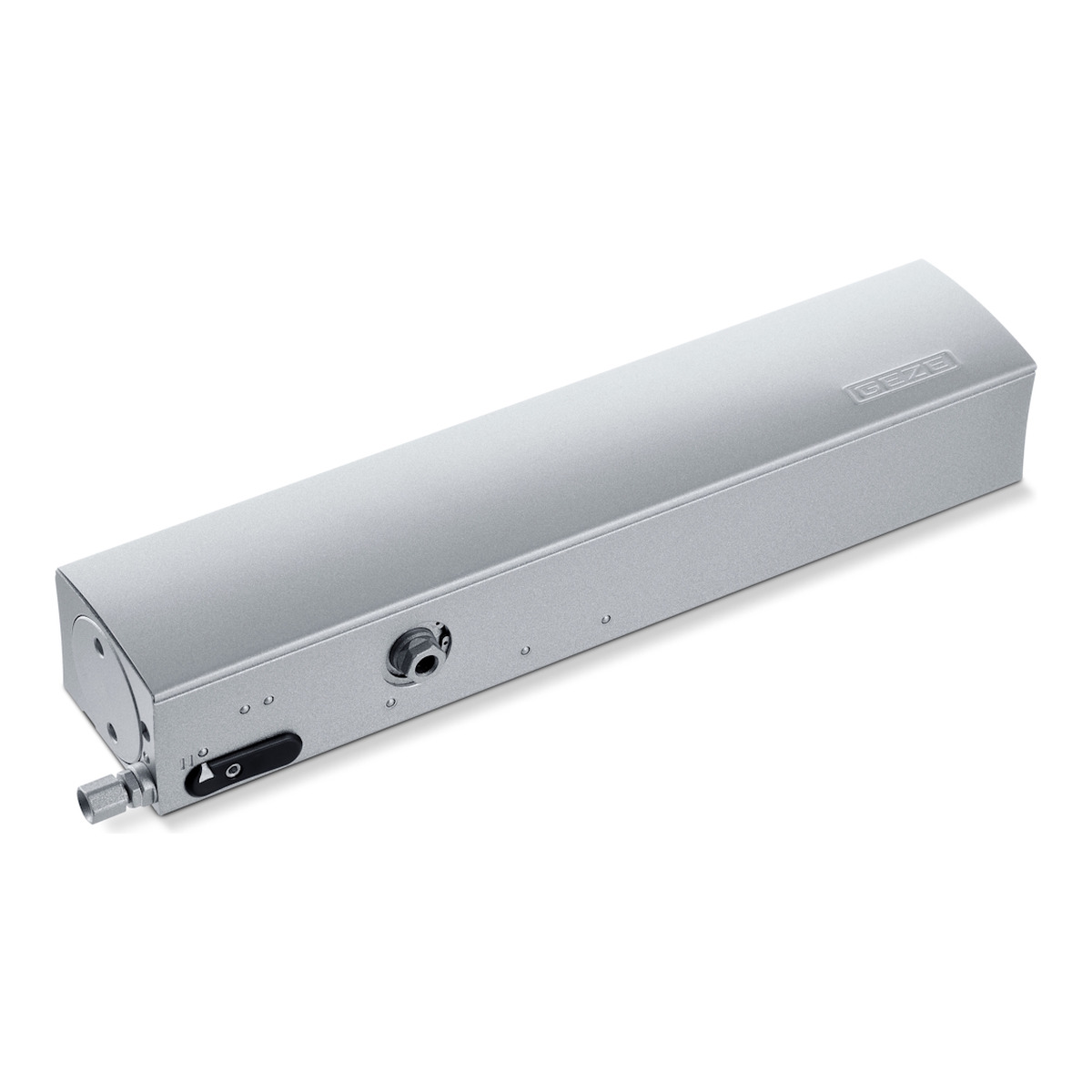

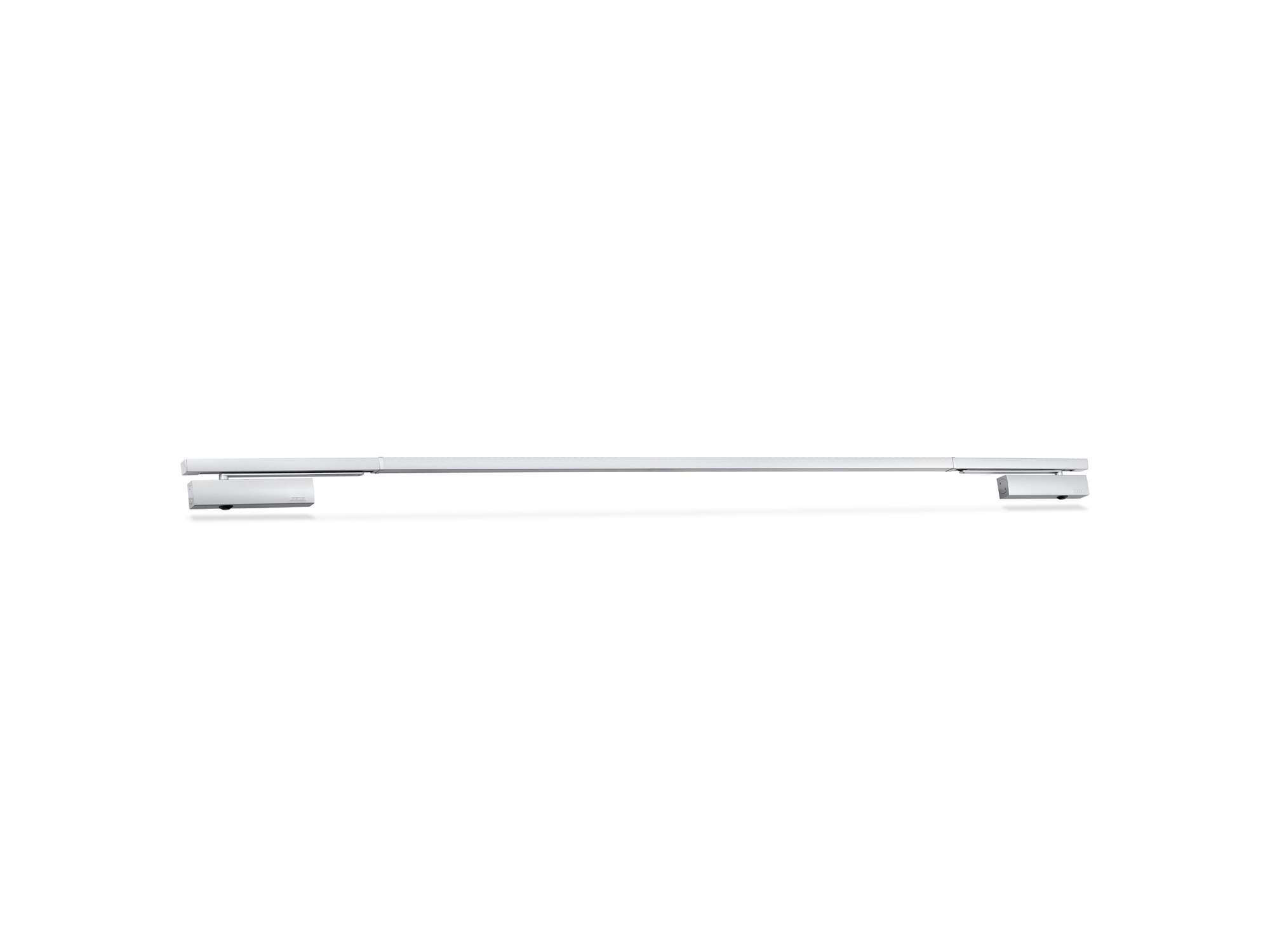

GEZE TS 5000 L-IS – Türschließer mit integrierter Schließfolgeregelung für die Bandgegenseite Kurz & Knapp: Obentürschließer für zweiflügelige Feuer- und Rauchschutztüren – Montage auf der Bandgegenseite EN 2–6 – Flügelbreite bis 1.400 mm Integrierte Schließfolgeregelung in der Gleitschiene – stellt sicher, dass der Standflügel vor dem Gangflügel schließt Vorgängermodell des TS 5000 L-ISM – als Ersatz-Schließkörper für bestehende L-IS-Anlagen Produktbeschreibung Der GEZE TS 5000 L-IS ist die Bandgegenseite-Variante des TS 5000 IS. Er wird auf zweiflügeligen Türen montiert, bei denen der Schließer auf der Bandgegenseite sitzen muss – beispielsweise aus optischen oder baulichen Gründen. Die integrierte Schließfolgeregelung stellt zuverlässig sicher, dass bei zweiflügeligen Türen der Standflügel erst nach dem Gangflügel schließt. Das ist bei Feuer- und Rauchschutztüren zwingend erforderlich, damit die Tür vollständig ins Schloss fällt. Der TS 5000 L-IS ist das Vorgängermodell des TS 5000 L-ISM. Er wird hauptsächlich als Ersatzschließkörper für bestehende L-IS-Anlagen eingesetzt. Für Neuinstallationen empfehlen wir den aktuellen TS 5000 L-ISM. Für die Bandseite-Montage ist der TS 5000 ISM die richtige Wahl. Ihre Vorteile Schließfolgeregelung integriert – Keine zusätzlichen Bauteile nötig, die Steuerung sitzt in der Gleitschiene Bandgegenseite-Montage – Schließer sitzt auf der Gegenseite der Bänder, geeignet wenn die Bandseite nicht zugänglich ist EN 2–6 – Stufenlos einstellbar, deckt Türbreiten bis 1.400 mm ab Bewährte TS 5000 Plattform – Zuverlässige Hydraulik-Technologie von GEZE 1:1 Ersatz – Passgenauer Austausch in bestehenden L-IS-Anlagen ohne Umbau Technische Daten EigenschaftWert EN-KlasseEN 2–6 (stufenlos einstellbar) Max. Flügelbreite1.400 mm Max. Bandabstand2.800 mm Öffnungswinkelmax. 120° MontageBandgegenseite ZweiflügeligJa, mit Schließfolgeregelung NormEN 1154 Verfügbare Variante Artikelnr.Ausführung 027331silberfarbig Montage Der TS 5000 L-IS wird auf der Bandgegenseite montiert. Der Schließkörper sitzt auf dem Türblatt, die Gleitschiene mit integrierter Schließfolgeregelung am Türrahmen. Wichtig: Der TS 5000 L-IS ist nicht mit der aktuellen L-ISM-Gleitschiene kompatibel. Verwenden Sie ausschließlich die originale L-IS-Gleitschiene. Zum Anschluss des Standflügels wird ein Bowdenzug benötigt. Normen & Zulassungen NormBeschreibung EN 1154Türschließgeräte mit kontrolliertem Schließablauf CE-KennzeichnungKonformität mit europäischen Produktnormen Geprüft für den Einsatz an Feuer- und Rauchschutztüren. Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufige Fragen zum GEZE TS 5000 L-IS Was ist der Unterschied zwischen TS 5000 L-IS und TS 5000 L-ISM?Der TS 5000 L-IS ist das Vorgängermodell. Der TS 5000 L-ISM ist die aktuelle Version mit verbesserter mechanischer Schließfolgeregelung. Für Neuinstallationen empfehlen wir den L-ISM. Kann ich den TS 5000 L-IS als Ersatz in einer bestehenden L-IS-Anlage verwenden?Ja, der TS 5000 L-IS ist als 1:1-Ersatzschließkörper für bestehende L-IS-Installationen konzipiert. Die Befestigungspunkte sind identisch. Wofür wird der Bowdenzug benötigt?Der Bowdenzug verbindet den Gangflügel-Schließer mit dem Standflügel und ermöglicht so die Schließfolgeregelung. Was bedeutet „Bandgegenseite“?Der Türschließer wird auf der gegenüberliegenden Seite der Türbänder montiert. Das ist die Seite, zu der die Tür öffnet. Kaufberatung: TS 5000 L-IS — Bandgegenseite mit Schließfolgeregelung L-IS oder L-ISM — welche Variante für die Bandgegenseite?Der TS 5000 L-IS nutzt ein Gestänge mit Bowdenzug zur Schließfolgeregelung. Der TS 5000 L-ISM hat die Schließfolgeregelung in der Gleitschiene integriert — kompakter und wartungsärmer. Für Neuanlagen ist der L-ISM die modernere Lösung. Wann wird die L-Variante (Bandgegenseite) gewählt?Die L-Variante montiert den Türschließer auf dem Blendrahmen statt auf dem Türblatt. Das ist nötig, wenn der Türschließer von der Fluchtwegseite unsichtbar sein soll oder die Türkonstruktion eine Türblattmontage nicht erlaubt. Die Türzulassung gibt oft die Montageseite vor. L-IS oder IS — Bandgegenseite oder Bandseite?Der TS 5000 IS montiert auf dem Türblatt (Bandseite), der L-IS auf dem Blendrahmen (Bandgegenseite). Beide haben identische Schließleistung und Schließfolgeregelung. Entscheidend ist die Einbausituation vor Ort. Kann ich den L-IS als Ersatzteil für eine bestehende Anlage verwenden?Ja, der TS 5000 L-IS ist der passende Ersatz für vorhandene L-IS-Anlagen mit Gestänge und Bowdenzug. Prüfen Sie vor dem Austausch, ob die Bohrlöcher identisch sind. Für einen Umstieg auf Gleitschiene empfiehlt sich der TS 5000 L-ISM. Gibt es den L-IS auch mit Feststellung?Der TS 5000 L-IS selbst hat keine Feststellfunktion. Für Feststellung auf der Bandgegenseite mit Schließfolgeregelung wählen Sie den TS 5000 L-ISM mit R-ISM BG-Gleitschiene oder den TS 5000 L-ISM VPK.
