DORMA TS 93 GSR-EMF 2/BG Bandgegenseite

Dorma Rauchmeldezentrale RMZ Elektronische Feststellanlage mit integriertem Rauchmelder für Feuer- und Rauchschutztüren — im Contur Design Kurz & Knapp Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil für Sturzmontage Anschlussspannung 230 V AC, Ausgang 24 V DC für Feststellvorrichtungen Anschlussmöglichkeit für weitere Deckenmelder, externe Handauslösung und Funkmodul FM-AP Potentialfreier Wechselkontakt für externe Signalisierung DIBt bauaufsichtlich zugelassen (Z-6.500-2372, gültig bis 25.01.2029) Erhältlich in Silber und Weiß, im Contur Design Produktbeschreibung Die dormakaba RMZ ist eine elektronische Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil. Sie hält Feuer- und Rauchschutztüren über Feststellvorrichtungen offen und schließt diese bei Raucherkennung, Störung oder manueller Auslösung automatisch. Die RMZ wird als Sturzmelder unmittelbar über der Türöffnung montiert (max. 0,1 m über Sturzunterkante). Bei Deckenunterflächen mehr als 1 m über der Sturzunterkante sind zusätzliche Deckenmelder erforderlich. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus: grün bei Normalbetrieb, gelb bei fälliger Wartung. Die RMZ bietet automatisches oder manuelles Reset — manuelles Reset ist vorgeschrieben bei Freilauftürschließern und Automatik-Antrieben (ED 100, ED 250). Vorteile & Besonderheiten Integrierter Rauchmelder + Netzteil — kompakte Einheit für Sturzmontage, keine separate Stromversorgung nötig Erweiterbar — Anschluss für weitere Deckenmelder (RM-N), Funkmelder (RM-F über FM-AP), externe Handauslösung und potentialfreier Wechselkontakt Automatisches oder manuelles Reset — per DIP-Schalter konfigurierbar LED-Leuchtring — Betriebs- und Wartungsanzeige Contur Design — dezente Optik mit Endkappenblenden und Verkleidung DIBt-zugelassen — Bauartgenehmigung Z-6.500-2372 (gültig bis 25.01.2029) Schutzklasse II — Schutzisolierung, kein Schutzleiter erforderlich Technische Daten MerkmalWert Anschlussspannung230 V AC +10% / -15%, 50 Hz Stromaufnahme Eingang120 mA / 28 VA Ausgangsspannung24 V DC / 460 mA / 11 W GesamtanschlussleistungMax. 9,8 W RauchmelderIntegriert, optisch (Sturzmelder) SchutzartIP 30 SchutzklasseII (Schutzisolierung) Betriebstemperatur-20 °C bis +40 °C Relative LuftfeuchteMax. 93 % ohne Betauung Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC Relais SchaltleistungMax. 60 W Potentialfreier Wechsler24 V AC/DC, 1 A (SELV) SicherungsautomatB-10A / B-16A bauseitig NetzzuleitungNYM, max. 1,5 mm² FarbenSilber / Weiß (Contur Design) Funktionsprinzip Der integrierte optische Rauchmelder überwacht den Sturzbereich der Tür. Bei Raucherkennung, Handauslösung oder Störung unterbricht die RMZ die 24 V DC Versorgung der Feststellvorrichtung — die Tür schließt selbsttätig. DIP-Schalter Konfiguration DIPOFFON 1Automatisches ResetManuelles Reset (Pflicht bei Freilauf/ED-Antrieben) 21 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3Ohne DeckenmelderMit Deckenmelder 4Ohne HandtasterMit Handtaster Montage Sturzmontage unmittelbar über der Türöffnung (min. 10 mm, max. 0,1 m über Sturzunterkante) 230 V Zuleitung doppelt isoliert bis zur Anschlussklemme verlegen (Schutzklasse II) Bauseitiger Sicherungsautomat B-10A / B-16A als Trennvorrichtung Netzzuleitung NYM max. 1,5 mm², vor der RMZ zur Zugentlastung befestigen Wenn Deckenunterfläche > 1 m über Sturzunterkante: zusätzlich 2 Deckenmelder montieren Installation nur durch Elektrofachkraft Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Bauartgenehmigung Feststellanlage (Ergänzung) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 54-25Bauteile mit Funkverbindung DIN 14677Wartung von Feststellanlagen CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme MonatlichFunktionsprüfung durch den Betreiber (nach Einweisung) Nach 12 fehlerfreien PrüfungenVierteljährliche Prüfung reicht JährlichWartung durch Fachpersonal nach DIN 14677-1 Nach 8 JahrenRauchschalterplatine G-EMR austauschen (Pflicht) Nach AbnahmeAbnahmeschild 105×52 mm anbringen Funktionsprüfung mittels Prüfgas (Hekatron 918/5). Sicherheitshinweise auf Prüfgas und Sicherheitsdatenblatt beachten. Ersatzteile für die RMZ ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Häufige Fragen Was steuert die RMZ an?Die RMZ liefert 24 V DC an Dorma Feststellvorrichtungen (Elektromagnete, Gleitschienen mit Feststellung, Freilauftürschließer). Bei Alarm wird die Spannung unterbrochen und die Tür schließt. Kann ich weitere Rauchmelder anschließen?Ja. Kabelgebundene Deckenmelder (RM-N) direkt an die RMZ. Kabellose Melder (RM-F) über das Funkmodul FM-AP. Wann brauche ich zusätzliche Deckenmelder?Wenn die Deckenunterfläche auf einer oder beiden Seiten der Tür mehr als 1 m über der Sturzunterkante liegt — dann 2 zusätzliche Deckenmelder montieren. Automatisches oder manuelles Reset?Automatisch ist Standard. Manuelles Reset ist vorgeschrieben bei Freilauftürschließern (TS 99 FL) und Automatik-Antrieben (ED 100, ED 250). Umstellung über DIP-Schalter 1. Wie lange ist die DIBt-Zulassung gültig?Bauartgenehmigung Z-6.500-2372 ist gültig bis 25.01.2029. Häufige Fragen zur Rauchmeldezentralen-Auswahl Brauche ich eine separate RMZ oder reicht eine Gleitschiene mit integriertem Rauchmelder?Gleitschienen mit integriertem Rauchmelder (z.B. GSR-EMR, G-EMR) sind eigenständige Feststellanlagen — keine separate RMZ nötig. Die RMZ wird benötigt für Elektromagnete (EM 500), Freilauftürschließer (TS 99 FL) oder wenn zusätzliche externe Melder gewünscht sind. Kann ich die RMZ mit dem Funeo Funksystem kombinieren?Ja. Das Funkmodul FM-AP wird an die RMZ angeschlossen und ermöglicht kabellose RM-F Funkrauchmelder und HT-F Funkhandtaster. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (Deckenrauchmelder), ORS 155 F (Funkrauchmelder), TDS 247 (Wärmemelder), HAT 155 F (Funkhandtaster) und FM 155 F (Funkmodul) sind kompatibel. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-N Deckenrauchmelder64830900Kabelgebundener Zweit-/Drittmelder für die RMZ FM-AP Funkmodul57290001Funkempfänger für kabellose RM-F und HT-F an der RMZ RM-F Funkrauchmelder57280011Kabelloser Zweit-/Drittmelder (benötigt FM-AP) HT-F Funkhandtaster57300011Kabellose manuelle Auslösung (benötigt FM-AP) Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Kompatibilität Kompatibel mitHinweis Dorma FeststellvorrichtungenElektromagnete EM 500, Gleitschienen G-EMF (ohne Rauchmelder), Freilauftürschließer TS 99 FL Funkmodul FM-APFür kabellose Erweiterung mit RM-F und HT-F Rauchmelder RM-NKabelgebundener Deckenrauchmelder Funkrauchmelder RM-FÜber FM-AP kabellos angebunden Hekatron ORS 142Kompatibler Deckenrauchmelder Hekatron ORS 155 F / FM 155 FKompatible Funk-Rauchmelder / Funkmodul Hekatron TDS 247Kompatibler Wärmemelder

DORMA RM-N — Optischer Deckenrauchmelder für Feststellanlagen Kurz & Knapp Optischer Rauchmelder nach EN 54-7 (Streulichtprinzip) für Deckenmontage Kabelgebundener Anschluss an dormakaba Rauchmeldezentrale RMZ Lieferung im 2er-Pack inkl. Montagesockel mit Bajonettverschluss Pflichtaustausch nach 8 Jahren (DIN 14677) DIBt-zugelassen nur mit Dorma Feststellvorrichtungen (Z-6.500-2372) Produktbeschreibung Der DORMA RM-N ist ein optischer Rauchmelder nach dem Streulichtprinzip (EN 54-7) für die Deckenmontage. Er wird kabelgebunden an die dormakaba Rauchmeldezentrale RMZ angeschlossen und dient der Raucherkennung an Feuer- und Rauchschutztüren mit Feststellanlage. Zusätzliche Deckenmelder sind vorgeschrieben, wenn der Abstand zwischen Sturzunterkante und Deckenunterfläche mehr als 1 Meter beträgt — auch wenn nur auf einer Seite der Tür. In diesem Fall müssen zwei RM-N montiert werden (DIP-Schalter 3 an der dormakaba G-EMR Raucherkennung auf ON). Der RM-N wird im 2er-Pack geliefert und eignet sich sowohl für Neuanlagen als auch als Pflichtaustausch nach 8 Jahren gemäß DIN 14677. Technische Daten EigenschaftWert FunktionsprinzipStreulicht nach EN 54-7 AnschlussKabelgebunden an RMZ (2-Draht) Betriebsspannung24 V DC (Versorgung über RMZ) MontageDeckenmontage (Sockel mit Bajonettverschluss) SchutzartIP42 Betriebstemperatur-20 °C bis +55 °C Relative FeuchteMax. 95 % (nicht kondensierend) Abmessungen (Ø × H)Ca. 100 × 47 mm (mit Sockel) Verpackungseinheit2 Stück NutzungsdauerMax. 8 Jahre (Pflichtaustausch nach DIN 14677) PrüfungPrüfgas (z. B. Hekatron 918/5) BauartgenehmigungIm Rahmen DIBt Z-6.500-2372 KompatibilitätAusschließlich Dorma RMZ LED-Diagnose LEDBedeutung Grün (1×/22 s)Normalbetrieb OrangeEinlernmodus RotAlarm — Rauch erkannt GelbWartung fällig Gelb/RotStörung Normen & Zulassungen Norm / ZulassungBedeutung DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 14637Elektrische Feststellanlagen DIBt Z-6.500-2372Bauartgenehmigung (gültig bis 25.01.2029) DIN 14677Instandhaltung von Feststellanlagen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichFunktionsprüfung (nach 12 fehlerfreien Monatsprüfungen)Betreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchmelder austauschenFachpersonal RM-N (kabelgebunden) vs. RM-F (Funk) RM-N (dieses Produkt)RM-F Funkrauchmelder AnschlussKabelgebunden (2-Draht an RMZ)Funk über FM-AP Funkmodul Stromversorgung24 V DC über RMZBatterie (ca. 8 Jahre) MontageaufwandKabelverlegung erforderlichKeine Kabel — ideal für Nachrüstung Zusätzlich benötigtNur KabelFM-AP Funkmodul (einmalig pro RMZ) NormEN 54-7EN 54-7, EN 54-25 (Funk) Ideal fürNeubau, kurze KabelwegeNachrüstung, Denkmalschutz, lange Wege Kompatibilität DIBt-Zulassung gilt ausschließlich mit dormakaba Komponenten: KomponenteKompatibilität RauchmeldezentraleDorma RMZ — einzige zugelassene Zentrale Gleitschienen mit RauchmelderG-EMR 120°, G-EMR 140°, GSR-EMR 2, G-EMR XEA ElektromagneteEM 500 G, EM 500 U, EM 500 A Funkmelder (alternativ)RM-F über FM-AP HandtasterHT-UP, HT-AP, HT-F Häufig gestellte Fragen Wann sind zusätzliche Deckenmelder Pflicht?Wenn der Abstand zwischen Sturzunterkante und Decke mehr als 1 Meter beträgt — auf einer oder beiden Seiten der Tür. Dann müssen zwei RM-N montiert werden. Kann der RM-N ohne RMZ betrieben werden?Nein. Der RM-N funktioniert ausschließlich mit der Dorma RMZ. Die DIBt-Zulassung gilt nur für dieses Gesamtsystem. Wie viele RM-N sind in der Verpackung?2 Stück inkl. Montagesockel mit Bajonettverschluss. Wann muss der RM-N ausgetauscht werden?Nach spätestens 8 Jahren Betriebszeit gemäß DIN 14677. Die G-EMR Rauchschalterplatine in der RMZ signalisiert die Fälligkeit durch dauerhaft gelbe LED. RM-N oder RM-F — welcher ist besser?Kabelgebunden (RM-N) für Neubau mit kurzen Wegen. Funk (RM-F) für Nachrüstung, Denkmalschutz oder wenn keine Kabelverlegung möglich ist. Beide erfüllen EN 54-7. Wie wird der RM-N geprüft?Prüfgas (z. B. Hekatron 918/5) kurz aus 10–15 cm Entfernung in die Öffnungen sprühen. Monatlich oder vierteljährlich (nach 12 fehlerfreien Prüfungen). Welches Zubehör wird benötigt?Ein Prüfbuch (Pflichtdokumentation) und ein Zulassungsschild nach erfolgreicher Abnahme. Häufige Fragen zur Melder-Auswahl Brauche ich den RM-N oder den RM-F?Der RM-N ist kabelgebunden — ideal für Neubauten mit kurzen Kabelwegen. Der RM-F (Funk) benötigt ein FM-AP Funkmodul, spart aber die Kabelverlegung — ideal für Nachrüstung und denkmalgeschützte Gebäude. Wie viele Deckenmelder brauche ich?Zwei RM-N pro Tür, wenn der Sturzabstand über 1 Meter beträgt (auf einer oder beiden Seiten). Die Lieferung erfolgt bereits im 2er-Pack. Kann ich RM-N und RM-F an derselben RMZ mischen?Ja. Der RM-N wird direkt kabelgebunden angeschlossen, der RM-F über das FM-AP Funkmodul. Beide können gleichzeitig an einer RMZ betrieben werden.

Dorma Zulassungs-Set Feststellanlagen Zulassungs-Set mit Prüfbuch und Kennzeichnungsschild für Feststellanlagen Kurz & Knapp Zulassungs-Set mit Prüfbuch und Kennzeichnungsschild für Feststellanlagen dormakaba Zubehör Produktbeschreibung Das Dorma Zulassungs-Set Feststellanlagen — zulassungs-set mit prüfbuch und kennzeichnungsschild für feststellanlagen. Kompatibilität Für alle dormakaba Feststellanlagen (TS 93 EMR, TS 99 FLR, EM 500 mit RMZ etc.). Passende Produkte Rauchschalterplatine für dormakaba Feststellanlagen ORS 142 Rauchmelder für Feststellanlagen → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Ja, nach DIBt-Richtlinie bzw. DIN 14677. Ist dieses Dokument gesetzlich vorgeschrieben?Prüfbücher und Abnahmeschilder sind nach DIN 14677 für Feststellanlagen vorgeschrieben. Sie dokumentieren Inbetriebnahme, Prüfungen und Wartungen.Wer ist für die Dokumentation verantwortlich?Der Betreiber ist für die ordnungsgemäße Dokumentation verantwortlich. Die Eintragungen werden von der prüfenden Fachkraft vorgenommen.

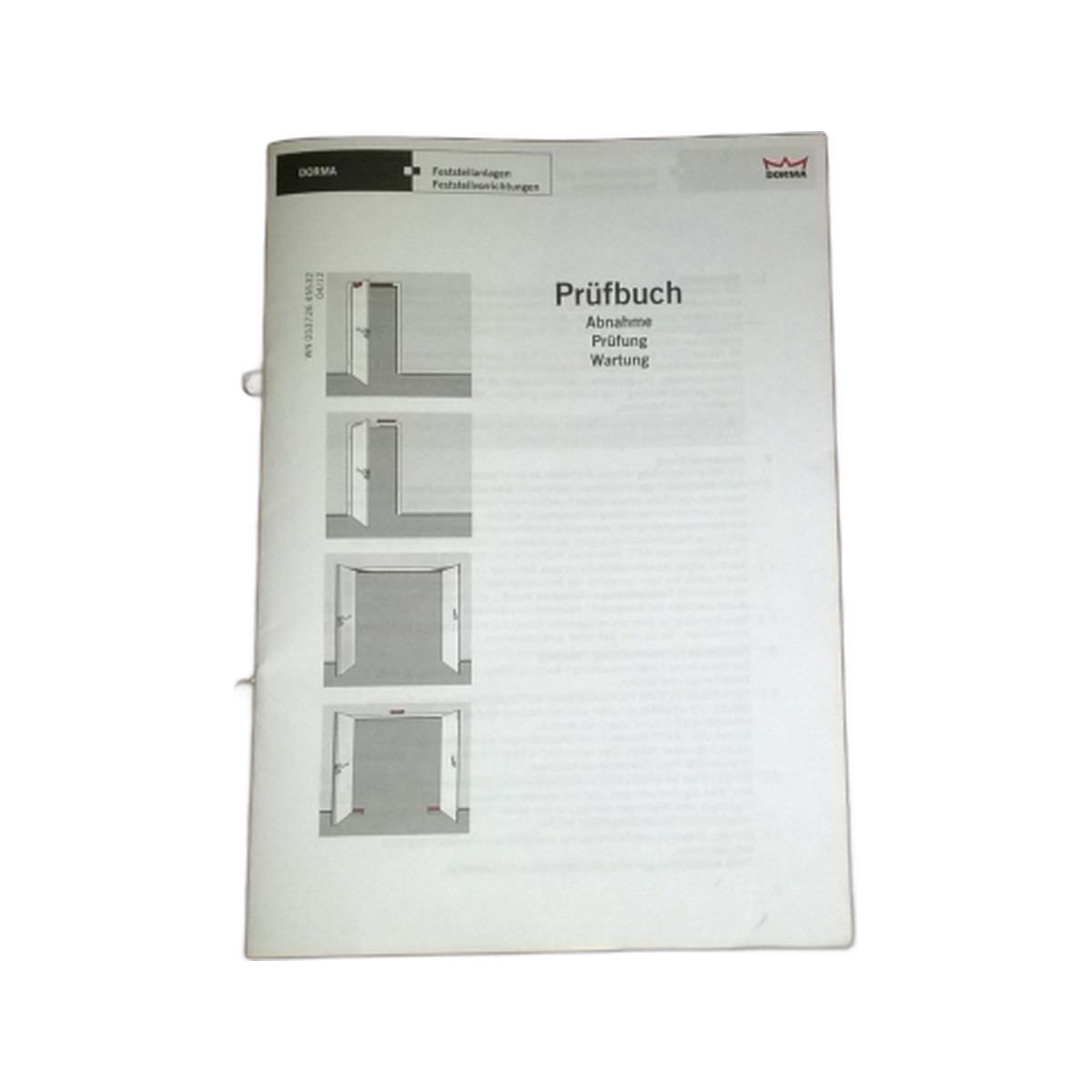

DORMA Prüfbuch für Feststellanlagen — Pflichtdokumentation nach DIN 14677 Kurz & Knapp Gesetzlich vorgeschriebene Pflichtdokumentation für jede dormakaba Feststellanlage Begleitet die Anlage vom Tag der Erstinbetriebnahme bis zur laufenden Wartung Enthält: Übereinstimmungserklärung, Abnahmeprotokoll, monatliche Prüfprotokolle, jährliche Wartung Muss dauerhaft am Betriebsort vorgehalten werden Format DIN A4, geheftet, Sprache Deutsch Produktbeschreibung Das DORMA Prüfbuch ist die gesetzlich vorgeschriebene Pflichtdokumentation für Feststellanlagen nach allgemeinem Baurecht und DIBt-Bauartgenehmigung. Es begleitet die Anlage über den gesamten Lebenszyklus — von der Abnahmeprüfung nach Erstinbetriebnahme bis zur laufenden Wartungsdokumentation. Nach Erstinbetriebnahme ist das Prüfbuch dem Betreiber auszuhändigen. Alle Nachweise sind dauerhaft zu archivieren. Das bauäusfuhrende Unternehmen muss die Übereinstimmung der Bauart mit der allgemeinen Bauartgenehmigung bestätigen — der Vordruck ist im Prüfbuch enthalten. Kennzeichnungsschild: Nach erfolgreicher Abnahme ist ein Zulassungsschild (105 × 52 mm) dauerhaft anzubringen. Das Schild ist separat zu bestellen. Inhalt des Prüfbuchs AbschnittInhalt ObjektdatenBetreiber, Standort, Türbezeichnung, Errichterangaben ÜbereinstimmungserklärungVordruck für bauausführendes Unternehmen (Zulassungs-Nr., Gerätekombination) KomponentenlisteStückliste aller eingesetzten DIBt-zugelassenen Geräte Abnahmeprüfung12-Punkte-Checkliste, Funktionsprüfungsprotokoll, Abnahmebescheinigung Monatliche PrüfungWiederholungsprotokoll für bis zu 14 Prüfzyklen Jährliche WartungProtokollseiten für Fachbetriebe, mehrere Jahrgänge Normen & gesetzliche Grundlagen RegelwerkBedeutung DIN 14677Wartung von Feststellanlagen, monatliche Funktionsprüfung DIN 14677-1, Abschnitt 5.1Jährliche Prüfung und Wartung durch Fachpersonal Bauartgenehmigung Z-6.500-2372Schriftliche Wartungsanleitung je Ausführungsvariante Allgemeines BaurechtGrundlage für alle Abnahme- und Prüfpflichten Monatliche Funktionsprüfung — 6 Schritte Energieversorgung unterbrechen → Tür muss schließen; Reset automatisch oder manuell Prüfgas gegen Rauchmelder sprühen → Tür muss schließen Bei elektromagnetischer Feststellung ohne Handtaster: Feststellung durch Druck auf Türblatt lösen Bei Elektromagneten oder Freilauf mit Handtaster: Handtaster betätigen Umgebungseinflüsse prüfen (Staub, Wasserdampf) Einfluss baulicher Änderungen auf Funktion prüfen Vereinfachung: Nach 12 fehlerfreien Monatsprüfungen reicht vierteljährliche Prüfung. Bei Mängeln: sofortige Instandsetzung und erneut 3 monatliche Prüfungen. Passende Dorma Feststellanlagen-Produkte ProduktArt.-Nr.Beschreibung RMZ Rauchmeldezentrale64800001MZentrale für Feststellanlagen mit integriertem Rauchmelder RM-N Deckenrauchmelder64830900Kabelgebundener Rauchmelder für Deckenmontage (2er-Pack) RM-F Funkrauchmelder57280011Kabelloser Rauchmelder (Funeo System) FM-AP Funkmodul57290001MFunkempfänger für RM-F und HT-F HT-F Funkhandtaster57300011Kabellose manuelle Auslösung Rauchschalterplatine G-EMR9900064001300Ersatz-Rauchmeldeeinheit (Pflichtaustausch nach 8 Jahren) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Häufig gestellte Fragen Wann muss das Prüfbuch ausgehändigt werden?Nach Erstinbetriebnahme und Abnahmeprüfung. Es muss dauerhaft am Betriebsort zur Einsichtnahme vorgehalten werden. Wie oft muss die Feststellanlage geprüft werden?Monatlich durch den Betreiber. Nach 12 fehlerfreien Prüfungen reicht vierteljährlich. Zusätzlich jährliche Fachprüfung nach DIN 14677. Darf der Betreiber die monatliche Prüfung selbst durchführen?Ja, nach Einweisung — keine besondere Qualifikation erforderlich. Die jährliche Wartung muss durch Fachpersonal erfolgen. Wie lange muss das Prüfbuch aufbewahrt werden?Während der gesamten Betriebsdauer der Feststellanlage. Wird das Zulassungsschild mitgeliefert?Nein. Das Zulassungsschild (105 × 52 mm) ist separat zu bestellen und nach erfolgreicher Abnahme dauerhaft anzubringen.

Zulassungsschild für dormakaba Feststellanlagen Kennzeichnungsschild nach DIBt für Feststellanlagen — Pflicht nach Abnahme Kurz & Knapp Kennzeichnungsschild nach DIBt für Feststellanlagen — Pflicht nach Abnahme dormakaba Zubehör Produktbeschreibung Das Zulassungsschild für dormakaba Feststellanlagen — kennzeichnungsschild nach dibt für feststellanlagen — pflicht nach abnahme. Kompatibilität Für alle dormakaba Feststellanlagen. Pflicht nach DIBt-Richtlinie. Passende Produkte dormakaba Rauchschalterplatine G-EMR optischer Rauchschalter ORS 142 → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Ja, nach DIBt-Richtlinie bzw. DIN 14677. Ist dieses Dokument gesetzlich vorgeschrieben?Prüfbücher und Abnahmeschilder sind nach DIN 14677 für Feststellanlagen vorgeschrieben. Sie dokumentieren Inbetriebnahme, Prüfungen und Wartungen.Wer ist für die Dokumentation verantwortlich?Der Betreiber ist für die ordnungsgemäße Dokumentation verantwortlich. Die Eintragungen werden von der prüfenden Fachkraft vorgenommen.

Dorma Programmschalter PG-D3 — abschließbar (mit Schlüsselschalter) Programmschalter für dormakaba Feststellanlagen — abschließbar (mit Schlüsselschalter). Kurz & Knapp Programmschalter PG-D3 — abschließbar (mit Schlüsselschalter) Schaltet zwischen den Betriebsarten der Feststellanlage Montage am Türrahmen oder in der Nähe der Tür Produktbeschreibung Der Dorma Programmschalter PG-D3 ermöglicht das Umschalten zwischen verschiedenen Betriebsarten der Feststellanlage (z. B. Feststellung ein/aus, Schließverzögerung). Abschließbar (mit schlüsselschalter). Kompatibilität Kompatibel mit: dormakaba RMZ (Contur und XEA), Feststellanlagen mit Programmschalter-Anschluss. Passende Produkte Dorma Programmschalter PG-D1 Athmer Fingerschutzrollo NR-25 → Alle Ersatzteile Drehtürantriebe Häufig gestellte Fragen PG-D1 oder PG-D3?PG-D1: Ohne Schlüssel, jeder kann umschalten. PG-D3: Abschließbar, nur berechtigte Personen. Wann brauche ich einen Programmschalter?Wenn Sie die Betriebsart der Feststellanlage bequem umschalten möchten, z. B. für Nachtbetrieb. Was ist der Unterschied zwischen abschließbar und nicht abschließbar?Der abschließbare Programmschalter (PG-D3) verhindert unbefugtes Umschalten. Empfohlen für öffentlich zugängliche Bereiche.

Dorma HT-UP Auslösetaster — Unterputz Handauslösetaster (Unterputz) für dormakaba Feststellanlagen. Kurz & Knapp Handauslösetaster HT-UP — Unterputz-Montage Roter Taster mit Aufschrift "Tür schließen" Löst die Feststellanlage manuell aus — Tür schließt DIBt-Vorschrift bei EM 500 Haftmagneten Produktbeschreibung Der Dorma HT-UP ist ein roter Handauslösetaster für dormakaba Feststellanlagen. Unterputz-Montage. Er ermöglicht das manuelle Auslösen der Feststellanlage — die Tür schließt.Bei Verwendung von EM 500 Haftmagneten ist ein roter Handauslösetaster mit Aufschrift "Tür schließen" nach DIBt-Richtlinie Pflicht. Kompatibilität Kompatibel mit: Alle dormakaba Rauchmeldezentralen (RMZ Contur, RMZ XEA) und Feststellanlagen. Passende Produkte dormakaba G-EMR ORS 142 Rauchmelder für Feststellanlagen → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Bei EM 500 Haftmagneten: Ja (DIBt). Bei Gleitschienen-Feststellanlagen: Empfohlen. AP oder UP?AP: Aufputz, einfache Montage. UP: Unterputz, eleganter. Benötige ich den Taster für meine Feststellanlage?Ein Handtaster ist bei Feststellanlagen nach DIN 14677 vorgeschrieben, um die Anlage manuell auslösen zu können.

Dorma Programmschalter PG-D1 — ohne Schlüsselschalter Programmschalter für dormakaba Feststellanlagen — ohne Schlüsselschalter. Kurz & Knapp Programmschalter PG-D1 — ohne Schlüsselschalter Schaltet zwischen den Betriebsarten der Feststellanlage Montage am Türrahmen oder in der Nähe der Tür Produktbeschreibung Der Dorma Programmschalter PG-D1 ermöglicht das Umschalten zwischen verschiedenen Betriebsarten der Feststellanlage (z. B. Feststellung ein/aus, Schließverzögerung). Ohne schlüsselschalter. Kompatibilität Kompatibel mit: dormakaba RMZ (Contur und XEA), Feststellanlagen mit Programmschalter-Anschluss. Passende Produkte Dorma Programmschalter PG-D3 abschließbar Athmer Fingerschutzrollo NR-25 → Alle Ersatzteile Drehtürantriebe Häufig gestellte Fragen PG-D1 oder PG-D3?PG-D1: Ohne Schlüssel, jeder kann umschalten. PG-D3: Abschließbar, nur berechtigte Personen. Wann brauche ich einen Programmschalter?Wenn Sie die Betriebsart der Feststellanlage bequem umschalten möchten, z. B. für Nachtbetrieb. Was ist der Unterschied zwischen abschließbar und nicht abschließbar?Der abschließbare Programmschalter (PG-D3) verhindert unbefugtes Umschalten. Empfohlen für öffentlich zugängliche Bereiche.

Dorma TS 93 GSR-EMF 2 — Komplettset mit Feststellung in beiden Flügeln Kurz & Knapp Komplettset: 2× TS 93 B (EN 2–5) + G GSR EMF 2 Gleitschiene Zweiflügelige Türen mit Schließfolgeregelung EMF-Feststellung in Stand- und Gangflügel, 24V DC, 2,8W Benötigt externe Rauchmeldezentrale RMZ für Brandschutz Maximaler Durchgangskomfort — beide Flügel offen Türbreiten bis 1250 mm je Flügel Produktbeschreibung Das dormakaba TS 93 GSR-EMF 2 ist die Maximalausstattung für zweiflügelige Türen: zwei Türschließer Dorma TS 93 mit G GSR EMF 2 Gleitschiene, die beide Flügel im gewählten Winkel festhalt. Ideal für Flure und Durchgänge mit hohem Verkehrsaufkommen. Bei Stromunterbrechung durch die externe RMZ lösen beide Feststellungen gleichzeitig aus. Der Schließfolgeregler sorgt für die korrekte Schließreihenfolge. Wichtig: Externe RMZ für Brandschutz erforderlich. Eigenständige Variante mit Rauchmelder: TS 93 GSR-EMR 2. Für Bandgegenseite: TS 93 GSR-EMF 2/BG. Vorteile & Besonderheiten Beide Flügel festgestellt — maximaler Durchgangskomfort Komplettset — zwei Schließer + GSR-Gleitschiene mit 2× EMF Easy-Open — 40% weniger Kraftaufwand an beiden Flügeln Unabhängige Einstellung — Feststellwinkel je Flügel individuell 80°–120° Synchrone Auslösung — beide Flügel schließen gleichzeitig bei Alarm Normkonform — EN 1154, EN 1155, EN 1158 Barrierefreiheit — DIN 18040, DIN SPEC 1104 Lieferumfang 2× Türschließer TS 93 B (EN 2–5) GSR-Gleitschiene mit Schubstangen-Klemmsystem 2× EMF-Einheit (Stand- und Gangflügel) Verbindungskabel Verkleidung mit Endkappen (Contur Design) Montageplatten und Befestigungsschrauben Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert Typ2× Türschließer + GSR-Gleitschiene mit EMF (beide Flügel) AnwendungZweiflügelige Türen FeststellungStand- und Gangflügel SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1250 mm je Flügel Feststellpunkt80°–120° je Flügel, stufenlos Betriebsspannung EMF24 V DC Leistungsaufnahme gesamt2,8 W (2× 1,4 W) GSR-SystemSchubstangen-Klemmsystem mit Überlastsicherung SchließverzögerungStufenlos einstellbar ÖffnungsdämpfungSeriänmäßig Gewicht je Schließer3,5 kg Bauhöhe Verkleidung30 mm DesignContur Design Normen & Zulassungen NormKlassifizierung DIN EN 1154Klasse 4/8/2-5/1/1/4 DIN EN 1155Klasse 3/8/3-5/1/1/3 DIN EN 1158Klasse 3/8/3-7/1/1/3 DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung Türschließer und GSR-EMF-Gleitschiene sind wartungsfrei. Beachten Sie die Wartungsvorschriften der externen RMZ nach DIN 14677. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik (pro Flügel) Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Kabel GSR-EMF9900064004500Verbindungskabel Schraube zum Gleitstück9900064007200Befestigungsschraube Benötigte Peripherie GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung Häufig gestellte Fragen Was ist der Vorteil gegenüber GSR-EMF 1?Beide Flügel werden offen gehalten statt nur einer. Ideal bei hohem Durchgangsverkehr. Brauche ich eine externe RMZ?Ja. Für Brandschutztüren ist eine RMZ Pflicht. Können die Winkel der Flügel unterschiedlich sein?Ja, jede EMF-Einheit wird einzeln eingestellt (80°–120°). Gibt es eine Variante für Bandgegenseite?Ja, das TS 93 GSR-EMF 2/BG. Gibt es das Set mit Rauchmelder?Ja, das TS 93 GSR-EMR 2 ist die eigenständige Variante. Kaufentscheidung GSR-EMF 2 oder GSR-EMR 2?EMF 2 + externe RMZ = günstiger bei vorhandener Zentrale. GSR-EMR 2 = eigenständig, einfacher. Bandseite oder Bandgegenseite?Dieses Set für Bandseite. Für Bandgegenseite: TS 93 GSR-EMF 2/BG.

GEZE TS 5000 L-ECline -- Barrierefreier Gleitschienentürschließer Bandgegenseite mit ÖffnungsunterstützungGleitschienentürschließer für die Montage auf der Bandgegenseite (BGS) mit integrierter Öffnungsunterstützung. Der GEZE TS 5000 L-ECline reduziert die Öffnungskraft auf unter 47 N und erfüllt damit die Anforderungen der DIN 18040 für barrierefreie Zugänge bis 1250 mm Türblattbreite. Schließkraft stufenlos einstellbar von EN 3 bis EN 5. Kurz & KnappBarrierefreier Gleitschienentürschließer mit Öffnungsunterstützung für Bandgegenseite-MontageErfüllt DIN 18040 -- Öffnungskraft unter 47 N bis EN 5 (1250 mm Flügelbreite)Schließkraft stufenlos einstellbar EN 3-5, optische SchließkraftanzeigeZugelassen für Feuer- und Rauchschutztüren nach EN 1154Öffnungsunterstützung abschaltbar bei Windbelastung oder DruckunterschiedenKein höherer Montageaufwand als Standard-Türschließer TS 5000 L ProduktbeschreibungDer GEZE TS 5000 L-ECline ist ein obenliegender Gleitschienentürschließer für die Montage auf der Bandgegenseite (Schließkörper auf dem Türblatt, ECline-Gleitschiene BG am Rahmen). Die integrierte Öffnungsunterstützung in der ECline-Gleitschiene reduziert die benötigte Öffnungskraft auf unter 47 N -- die zentrale Anforderung der DIN 18040-1 und DIN 18040-2 für barrierefreie Türen.Der Türschließer deckt den Schließkraftbereich EN 3 bis EN 5 ab (stufenlos einstellbar) und ist damit für einflügelige Anschlagtüren bis 1250 mm Türblattbreite geeignet. Im Vergleich zum Standard-TS 5000 L (EN 3-5, bis 1400 mm) ist der Regelbereich auf EN 3-5 eingeschränkt -- dies ist konstruktiv bedingt durch die Öffnungsunterstützungsmechanik in der ECline-Gleitschiene.Alle hydraulischen Funktionen -- Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung -- sind von vorn einstellbar. Eine optische Schließkraftanzeige ermöglicht die schnelle Kontrolle der aktuellen EN-Einstellung ohne Messgerät. Die Öffnungsunterstützung lässt sich bei Bedarf abschalten, etwa bei Türen mit Windbelastung oder Druckunterschieden in Treppenhäusern.Der TS 5000 L-ECline ist für Feuer- und Rauchschutztüren zugelassen und eignet sich für den Einsatz in öffentlichen Gebäuden, Pflegeeinrichtungen, Krankenhäusern, Schulen und überall dort, wo barrierefreie Zugänge nach DIN 18040 gefordert sind. VorteileBarrierefreiheit nach DIN 18040 -- Öffnungskraft unter 47 N bis EN 5 (1250 mm Flügelbreite), keine zusätzliche Elektrik erforderlichRein mechanische Öffnungsunterstützung -- Kein Stromanschluss, keine Steuerung, wartungsarm und zuverlässigBandgegenseite-Montage -- Schließkörper auf dem Türblatt, Gleitschiene am Rahmen: dezente Optik von der GangseiteOptische Schließkraftanzeige -- Aktuelle EN-Einstellung auf einen Blick kontrollierbarAbschaltbare Öffnungsunterstützung -- Bei Windbelastung oder Druckunterschieden deaktivierbarIdentischer Montageaufwand -- Gleiche Bohrlöcher und Montageschritte wie beim Standard TS 5000 LBrandschutzzulassung -- Zugelassen für Feuer- und Rauchschutztüren nach EN 1154180° Öffnungswinkel -- Maximale Durchgangsbreite bei Bedarf nutzbar Technische DatenEigenschaftWertSchließkraft nach EN 1154EN 3-5 (stufenlos einstellbar)Türblattbreite max.1250 mmBarrierefrei nach DIN 18040bis 1250 mm (EN 5)Öffnungswinkel max.180°Montage SchließkörperTürblattmontage BandgegenseiteMontage GleitschieneKopfmontage Bandseite (Rahmen)Abmessungen Schließkörper287 × 47 × 60 mmAbmessungen ECline-Gleitschiene BG452,5 × 33 × 30 mmEndschlagHydraulisch, über Ventil einstellbarÖffnungsdämpfungHydraulisch einstellbarÖffnungsunterstützungIntegriert, abschaltbarSchließgeschwindigkeitEinstellbarSchließkraftverstellungVon vorn einstellbarOptische SchließkraftanzeigeJaEignung BrandschutztürenJa (Feuer- und Rauchschutztüren)FeststellungOptional (mechanische Feststelleinheit ECline, Art.-Nr. 148820)TüranschlagRechts und links ohne Umstellung EN-Klassen und TürblattbreitenEN-KlasseTürblattbreite max.Barrierefrei (DIN 18040)EN 3950 mmJaEN 41100 mmJaEN 51250 mmJaHinweis: Der TS 5000 L-ECline deckt ausschließlich EN 3-5 ab. Für Türen bis 1400 mm (EN 6) ohne Öffnungsunterstützung ist der Standard GEZE TS 5000 L (EN 3-5) die passende Alternative. Schließkraft und BarrierefreiheitDie Schließkraft des GEZE TS 5000 L-ECline wird stufenlos im Bereich EN 3 bis EN 5 eingestellt. Die aktuelle Einstellung ist über die optische Schließkraftanzeige am Schließkörper ablesbar -- ohne Messgerät oder Demontage.Die Öffnungsunterstützung in der ECline-Gleitschiene reduziert die vom Nutzer aufzubringende Öffnungskraft auf unter 47 N. Damit erfüllt der Türschließer die Anforderung der DIN 18040-1 (öffentliche Gebäude) und DIN 18040-2 (Wohnungen) für barrierefreie Türen -- rein mechanisch, ohne Stromanschluss.Wichtig: Bei Türen mit Windbelastung oder Druckunterschieden (z. B. in Treppenhäusern, Schleusen) kann die Öffnungsunterstützung abgeschaltet werden, um ein ungewolltes Aufdrücken der Tür zu verhindern. Barrierefreiheit nach DIN 18040Die DIN 18040-1 (öffentlich zugängliche Gebäude) und DIN 18040-2 (Wohnungen) fordern, dass Türen mit maximal 47 N Bedienkraft geöffnet werden können. Klassische Türschließer überschreiten diesen Wert in der Regel deutlich -- insbesondere bei höheren EN-Klassen.Der GEZE TS 5000 L-ECline löst dieses Problem durch eine rein mechanische Öffnungsunterstützung in der ECline-Gleitschiene. Diese unterstützt den Öffnungsvorgang aktiv und senkt die benötigte Kraft unter die 47-N-Grenze -- bis EN 5 (1250 mm Türblattbreite).Einsatzbereiche für barrierefreie ZugängeÖffentliche Gebäude: Behörden, Schulen, UniversitätenGesundheitswesen: Krankenhäuser, Pflegeeinrichtungen, ArztpraxenWohnungsbau: Barrierefreie Wohnungen nach DIN 18040-2Gewerbe: Hotels, Einkaufszentren, BürogebäudeAbgrenzung zum Standard TS 5000 LEigenschaftTS 5000 LTS 5000 L-EClineEN-KlassenEN 3-5EN 3-5Türblattbreite max.1400 mm1250 mmÖffnungsunterstützungNeinJa (unter 47 N)DIN 18040 barrierefreiNeinJa, bis EN 5MontageBGSBGS (identisch) Gleitschienen und ZubehörECline-Gleitschiene BG (für Öffnungsunterstützung)Die ECline-Gleitschiene BG enthält die Öffnungsunterstützungsmechanik und wird am Rahmen (Bandseite) montiert. Nur mit dieser Gleitschiene ist die barrierefreie Funktion des TS 5000 L-ECline verfügbar.AusführungArt.-Nr.ECline-Gleitschiene BG silberfarbig143578ECline-Gleitschiene BG weiß143579ECline-Gleitschiene BG Edelstahl ähnlich143580ECline-Gleitschiene BG nach RAL143582Mechanische Feststelleinheit EClineOptionale Feststelleinheit für die ECline-Gleitschiene. Haltekraft einstellbar, ein- und ausschaltbar, überfahrbar. Art.-Nr. 148820 (unlackiert).Alternative Gleitschienen (ohne ECline-Funktion)Der Schließkörper des TS 5000 L-ECline ist auch mit der Standard-Gleitschiene BG und der T-Stop-Gleitschiene BG kombinierbar. In diesem Fall entfällt die Öffnungsunterstützung -- der Türschließer arbeitet dann als normaler TS 5000 L mit EN 3-5. Montage Bandgegenseite (BGS)Der GEZE TS 5000 L-ECline wird auf der Bandgegenseite montiert:Schließkörper: Türblattmontage auf der Bandgegenseite (Scharnierseite gegenüberliegend)ECline-Gleitschiene BG: Kopfmontage auf der Bandseite am Rahmen/SturzDie Montage erfolgt mit den identischen Bohrschablonen und Montageschritten wie beim Standard TS 5000 L. Es ist kein höherer Montageaufwand erforderlich.MontageoptionenDirektmontage auf Türblatt und RahmenMontage mit Montageplatte (bei ungünstigem Sturzmaß oder Ganzglastüren)Montage mit Sturzfutterwinkel (bei vertieftem Sturz)Türanschlag: Für rechts und links angeschlagene Türen ohne Umstellung verwendbar.Öffnungswinkel: Der maximale Öffnungswinkel beträgt 180° (abhängig von Einbausituation und Gleitschiene). Normen und ZulassungenNorm / RichtlinieBedeutungEN 1154Türschließmittel mit kontrolliertem Schließablauf -- Grundnorm für TürschließerDIN 18040-1Barrierefreies Bauen -- Öffentlich zugängliche Gebäude (max. 47 N Bedienkraft)DIN 18040-2Barrierefreies Bauen -- Wohnungen (max. 47 N Bedienkraft)EN 1634-1Feuerwiderstandsprüfungen für Türen (Brandschutz)EN 1634-3Rauchschutztüren (Rauchdichtigkeit)Der GEZE TS 5000 L-ECline ist CE-gekennzeichnet und verfügt über eine Leistungserklärung (DoP) gemäß EU-Bauproduktenverordnung. Die GEZE TS 5000 Familie im Überblick Der TS 5000 bildet die Basis einer umfangreichen Produktfamilie. Jede Variante erweitert den Funktionsumfang für spezifische Anforderungen — von Bandgegenseite über Barrierefreiheit bis zur Feststellanlage. ModellENMontage / FunktionBesonderheit TS 5000EN 2-6BandseiteBasis, optische SchließkraftanzeigeTS 5000 LEN 2-6BandgegenseiteNicht sichtbar von ÖffnungsseiteTS 5000 L + FeststellungEN 2-6BGS + mech. FeststellungInkl. FeststelleinheitTS 5000 L-EEN 2-6BGS + E-Feststellung24V DC, 80-130°TS 5000 L-REN 2-6BGS + FeststellanlageRauchschalter integriertTS 5000 L-EClineEN 3-5BGS + ÖffnungsunterstützungBarrierefrei bis 1250 mmGEZE TS 5000 R-ISM FeststellanlageEN 2-6BS, zweiflügelig + RauchschalterFeststellanlage, Schließfolge Häufige FragenWas unterscheidet den TS 5000 L-ECline vom Standard TS 5000 L?Der TS 5000 L-ECline hat eine integrierte Öffnungsunterstützung in der ECline-Gleitschiene, die die Öffnungskraft auf unter 47 N senkt (DIN 18040). Der Regelbereich ist auf EN 3-5 (bis 1250 mm) eingeschränkt, während der Standard TS 5000 L den Bereich EN 3-5 (bis 1400 mm) abdeckt.Braucht die Öffnungsunterstützung einen Stromanschluss?Nein. Die ECline-Öffnungsunterstützung arbeitet rein mechanisch über einen Federmechanismus in der Gleitschiene. Es ist kein Stromanschluss, keine Steuerung und keine Verkabelung erforderlich.Kann die Öffnungsunterstützung abgeschaltet werden?Ja. Bei Türen mit Windbelastung oder Druckunterschieden (z. B. Treppenhäuser, Schleusen) kann die Öffnungsunterstützung deaktiviert werden, um ein ungewolltes Aufdrücken zu verhindern.Ist der TS 5000 L-ECline für Brandschutztüren zugelassen?Ja. Der Türschließer ist nach EN 1154 für Feuer- und Rauchschutztüren zugelassen und kann an T30-, T60- und T90-Türen eingesetzt werden.Kann ich den TS 5000 L-ECline auch mit einer Standard-Gleitschiene verwenden?Ja, der Schließkörper ist auch mit der Standard-Gleitschiene BG (TS 3/5000) oder der T-Stop-Gleitschiene BG kombinierbar. In diesem Fall entfällt jedoch die Öffnungsunterstützung -- der Türschließer arbeitet dann als normaler TS 5000 L mit EN 3-5.Ist der Montageaufwand höher als beim Standard TS 5000 L?Nein. Die Montage erfolgt mit den identischen Bohrschablonen und Montageschritten. Es sind keine zusätzlichen Bohrungen oder Anpassungen erforderlich.Gibt es eine mechanische Feststellung für die ECline-Gleitschiene?Ja. Die mechanische Feststelleinheit ECline (Art.-Nr. 148820) ist als optionales Zubehör erhältlich. Die Haltekraft ist einstellbar, die Einheit ist ein-/ausschaltbar und überfahrbar.Warum ist der TS 5000 L-ECline auf EN 3-5 beschränkt?Die Öffnungsunterstützungsmechanik in der ECline-Gleitschiene ist für den Schließkraftbereich EN 3-5 ausgelegt. Für höhere Schließkräfte (EN 6) kann die Öffnungskraft nicht mehr zuverlässig unter 47 N gesenkt werden. Für Türen über 1250 mm empfiehlt sich der Standard TS 5000 L (EN 3-5). Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft (EN-Stufe) erhöhen. Bei Bodentürschließern zusätzlich Achsposition kontrollieren. Türschließer ist zu laut beim Schließen — wie beheben?Schließgeschwindigkeit über Ventil 1 (180°–15°) reduzieren und Endschlag (Ventil 2, 15°–0°) feinjustieren. Befestigungsschrauben auf festen Sitz prüfen — lose Schrauben verursachen Vibrationen. Tür schließt zu schnell oder zu langsam — was einstellen?Zwei Ventile regeln die Geschwindigkeit: Ventil 1 steuert den Bereich 180°–15° (Hauptschließung), Ventil 2 den Bereich 15°–0° (Endschlag). Beide unabhängig mit Schraubendreher einstellen. Maximal ¼ Umdrehung pro Schritt. Kaufentscheidung: Barrierefreiheit und EinsatzplanungWann brauche ich einen barrierefreien Türschließer nach DIN 18040?Die DIN 18040-1 gilt für öffentlich zugängliche Gebäude (Behörden, Schulen, Krankenhäuser), die DIN 18040-2 für barrierefreie Wohnungen. Beide fordern eine maximale Bedienkraft von 47 N. Der TS 5000 L-ECline erfüllt diese Anforderung rein mechanisch bis EN 5 (1250 mm).Bandseite oder Bandgegenseite -- welche Montage ist richtig?Der TS 5000 L-ECline ist für die Bandgegenseite (BGS) konzipiert: Schließkörper auf dem Türblatt, Gleitschiene am Rahmen. Für Bandseite-Montage gibt es den TS 5000 ECline (ohne "L"). Die Wahl hängt von der Einbausituation und den optischen Anforderungen ab.Kann ich nachträglich auf ECline umrüsten?Ja, wenn bereits ein TS 5000 L montiert ist: Der Schließkörper bleibt, nur die Gleitschiene wird gegen die ECline-Gleitschiene BG getauscht. Der Schließkraftbereich reduziert sich dann auf EN 3-5.Welche Farben sind verfügbar?Schließkörper und ECline-Gleitschiene BG sind in silber, weiß, Edelstahl ähnlich und RAL-Farben erhältlich. Schließkörper und Gleitschiene werden separat bestellt und können in unterschiedlichen Farben kombiniert werden.Kann der TS 5000 L-ECline an Brandschutztüren mit Feststellung betrieben werden?Mechanische Feststellung (Feststelleinheit ECline, Art.-Nr. 148820) ist möglich, aber an Brandschutztüren nur zulässig, wenn die Feststellung im Brandfall automatisch auslöst. Für Brandschutztüren mit elektrischer Feststellung und Rauchschalter ist der GEZE TS 5000 L-R ECline die passende Variante.Was kostet die ECline-Funktion im Vergleich zum Standard?Der Mehrpreis gegenüber dem Standard TS 5000 L ergibt sich aus der speziellen ECline-Gleitschiene BG. Der Schließkörper selbst ist baugleich. Ein genaues Angebot erstellen wir gerne auf Anfrage. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6).

DORMA TS 93 GSR BG — Schließfolgeregelung Bandgegenseite Gleitschienen-Türschließer mit Schließfolgeregelung für zweiflügelige Türen — Montage auf der Bandgegenseite. Kurz & Knapp Schließfolgeregelung (GSR) für zweiflügelige Türen — Montage auf der Bandgegenseite Wird benötigt, wenn der Standflügel auf der Bandgegenseite montiert werden muss Basiert auf TS 93 GSR — EN 2-5, Easy-Open, Contur Design Geprüft nach DIN EN 1158 (Schließfolgeregler) Standard-GSR (Bandseite): TS 93 GSR Produktbeschreibung Die DORMA TS 93 GSR BG ist die Bandgegenseite-Variante der Schließfolgeregelung für zweiflügelige Feuer- und Rauchschutztüren. Sie kommt zum Einsatz, wenn die Einbausituation eine Montage des Standflügel-Schließers auf der Bandgegenseite erfordert. Technisch identisch mit der Standard-TS 93 GSR: Die korrekte Schließreihenfolge (Gangflügel vor Standflügel) wird mechanisch sichergestellt. Technische Daten EigenschaftWert SchließkraftEN 2-5 Max. Türblattbreite1.250 mm MontageStandflügel, Bandgegenseite AntriebNockenscheibe, Easy-Open DesignContur NormenDIN EN 1154, DIN EN 1158 GSR-Varianten ModellMontageFunktion TS 93 GSRBandseite (Standard)Schließfolge TS 93 GSR BGBandgegenseiteSchließfolge TS 93 GSR-EMFBandseiteSchließfolge + Feststellung TS 93 GSR-EMRBandseiteSchließfolge + Feststellung + Rauchmelder Häufig gestellte Fragen Wann brauche ich die BG-Variante?Wenn die Einbausituation es erfordert, dass der Schließer des Standflügels auf der Bandgegenseite montiert wird (z. B. bei speziellen Zargenkonstruktionen). Standard-GSR oder BG?In den meisten Fällen reicht die Standard-TS 93 GSR (Bandseite). Die BG-Variante nur bei speziellen Einbausituationen. Kann ich die GSR BG auch für die Bandseite verwenden?Nein, die GSR BG ist speziell für die Bandgegenseite ausgelegt. Brandschutztüren?Ja. DIN EN 1158 geprüft für zweiflügelige Feuer-/Rauchschutztüren. Welchen Schließer braucht der Gangflügel?Einen TS 93 G (Bandgegenseite) mit Standard-Gleitschiene G-N. Kaufentscheidung Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. GSR oder GSR BG?GSR: Standardmontage Bandseite (häufigster Fall). GSR BG: Wenn Bandgegenseite-Montage erforderlich.

GEZE TS 5000 EFS Freilauftürschließer — Kopfmontage BandseiteFreilauftürschließer für Feststellanlagen an Feuer- und Rauchschutztüren, EN 3-6, 24V DC, Kopfmontage Bandseite, bis 1400 mm Flügelbreite Kurz & KnappDer GEZE TS 5000 EFS ist ein Freilauftürschließer für Feuer- und RauchschutztürenIm Normalbetrieb lässt sich die Tür ohne Widerstand öffnen und schließen — der Türschließer ist praktisch nicht spürbarErst bei Rauch- oder Brandalarm schließt die Tür selbstständigKopfmontage auf der Bandseite, EN 3-6, 24V DCUnterbrechertaster in Deutschland Pflicht! BeschreibungDer GEZE TS 5000 EFS ist ein Freilauftürschließer mit integrierter Feststellanlage für einflügelige Feuer- und Rauchschutztüren. Im Normalbetrieb befindet sich der Türschließer im Freilaufmodus: Die Tür lässt sich nahezu ohne Widerstand öffnen und schließen — ideal für barrierefreie Gebäudezugänge, Krankenhäuser, Pflegeheime und stark frequentierte Durchgänge.Erst im Alarmfall — ausgelöst durch eine angeschlossene Rauchschalterzentrale — wird die Schließfunktion aktiviert. Die Tür schließt dann selbstständig und sicher. Die integrierte Komfortrastfunktion kann die Tür zusätzlich am Ende des Freilaufbereichs in der Offenposition arretieren. Diese wird durch einmaliges Öffnen der Tür auf ca. 90° aktiviert.Diese Variante (Art.-Nr. 155479) ist für die Kopfmontage auf der Bandseite vorgesehen. Der Schließer wird am Türrahmen/Sturz befestigt, die EFS-Gleitschiene am Türblatt.Wichtig: In Deutschland ist bei Freilauftürschließern ein Unterbrechertaster (z.B. GEZE AS 500, Art.-Nr. 116266) vorgeschrieben, der die Schließfunktion manuell auslösen kann. VorteileFreilauffunktion: Tür lässt sich im Normalbetrieb nahezu ohne Widerstand öffnen und schließen — maximaler BegehkomfortAutomatisches Schließen im Alarmfall: Bei Rauch- oder Brandmeldung schließt die Tür selbstständig und zuverlässigZugelassen für Feuer- und Rauchschutztüren: Einsatz an Brandschutztüren T30/T60/T90 möglichBarrierefrei nach DIN 18040: Freilauffunktion eliminiert den Widerstand des Türschließers im NormalbetriebKomfortrastfunktion: Arretiert die Tür am Ende des Freilaufbereichs in der OffenpositionKopfmontage Bandseite: Schließer nicht sichtbar von der ZugangseiteAlle Funktionen von vorn einstellbar: Schließkraft EN 3-6, Schließgeschwindigkeit und EndschlagOptische Schließkraftanzeige: Schnelle Kontrolle der eingestellten EN-Größe Technische DatenEigenschaftWertSchließkraftEN 3-6 (stufenlos einstellbar)Betriebsspannung24 V DCMax. Flügelbreite1400 mmBarrierefreiheitDIN 18040 bis 1400 mm (Freilauf)MontageartKopfmontage BandseiteFreilaufbereich85°–160°Max. Öffnungswinkel180°Schließkörper287 × 47 × 60 mmEndschlagHydraulisch (über Ventil)SchließkraftanzeigeOptisch (von vorn ablesbar)KomfortrastfunktionJa — arretiert am Ende des FreilaufbereichsTüranschlagRechts und links ohne UmstellungBrandschutzZugelassen für Feuer- und RauchschutztürenKabelübergangOption: verdeckter Kabelübergang MontageartenMontageartPositionArtikelnummerKopfmontage (dieses Produkt)Bandseite155479TürblattmontageBandseite155477Hinweis: Bei Kopfmontage wird der Schließer am Türrahmen/Sturz befestigt und die EFS-Gleitschiene am Türblatt. Montageplatte nicht im Lieferumfang — separat als Zubehör erhältlich (Art.-Nr. 059107). EN-Klassen & FlügelbreitenEN-KlasseMax. FlügelbreiteBarrierefrei (DIN 18040)EN 3950 mmJa (Freilauf)EN 41100 mmJa (Freilauf)EN 51250 mmJa (Freilauf)EN 61400 mmJa (Freilauf)Schließkraft nach EN 1155 stufenlos einstellbar. Im Freilaufmodus ist kein Widerstand spürbar — Barrierefreiheit über den gesamten EN-Bereich. MontagehinweiseDer GEZE TS 5000 EFS KB (Kopfmontage Bandseite) wird wie folgt montiert:Türschließer am Sturz/Rahmen: Den EFS-Schließer mit beiliegender Bohrschablone am Türrahmen auf der Bandseite montieren.EFS-Gleitschiene am Türblatt: Die Gleitschiene mit integrierter Freilauffunktion am Türblatt befestigen.Elektrischer Anschluss: 24V DC Spannungsversorgung anschließen. Option für verdeckten Kabelübergang verfügbar.Rauchschalterzentrale: Externe RSZ (z.B. GEZE RSZ 7) mit Rauchmelder anschließen.Unterbrechertaster: In Deutschland Pflicht — GEZE AS 500 (116266) oder gleichwertigen Taster installieren.Lieferumfang: GEZE TS 5000 EFS Schließer komplett mit EFS-Gleitschiene, Montagematerial und Bohrschablone. Montageplatte (Art.-Nr. 059107) nicht enthalten — separat zu bestellen. Normen & ZulassungenDIN EN 1154: Türschließmittel mit kontrolliertem SchließablaufDIN EN 1155: Elektrisch gesteuerte Türschließmittel (Feststellanlagen)DIN 18040: Barrierefreies Bauen — Freilauf erfüllt AnforderungenZugelassen für Feuer- und Rauchschutztüren (T30/T60/T90)CE-KennzeichnungPflicht in Deutschland: Unterbrechertaster bei Freilauftürschließern vorgeschrieben. Der Taster muss das Schließen der Tür manuell auslösen können (z.B. GEZE AS 500, Art.-Nr. 116266). Häufig gestellte FragenWas passiert bei Stromausfall?Bei Stromausfall wird die Freilauffunktion deaktiviert und der GEZE TS 5000 EFS arbeitet als normaler Türschließer. Die Tür schließt dann selbstständig — das Sicherheitsprinzip (fail-safe) ist gewährleistet.Was ist der Unterschied zwischen EFS und RFS?Beim GEZE TS 5000 EFS ist die Freilauffunktion in der Gleitschiene integriert und benötigt eine externe Rauchschalterzentrale. Beim TS 5000 RFS ist der Rauchschalter direkt in die R-Gleitschiene integriert — kompaktere Lösung, aber mit integrierter 230V-Rauchschalterzentrale.Welche Rauchschalterzentrale wird benötigt?Der GEZE TS 5000 EFS benötigt eine externe Rauchschalterzentrale, z.B. die GEZE RSZ 7 (Art.-Nr. 181025) mit integriertem Sturzmelder GC 151. Optional kann ein zusätzlicher Deckenmelder GC 152 oder Funkkomponenten (GC 171/GC 172) angeschlossen werden.Ist der GEZE TS 5000 EFS auch als Türblattmontage verfügbar?Ja. Die Türblattmontage-Variante ist unter Art.-Nr. 155477 erhältlich. Funktional sind beide Varianten identisch — sie unterscheiden sich nur in der Montageposition.Warum ist ein Unterbrechertaster Pflicht?In Deutschland schreibt die Bauordnung vor, dass bei Freilauftürschließern an Brandschutztüren ein Unterbrechertaster installiert sein muss. Dieser ermöglicht es, die Schließfunktion manuell auszulösen — unabhängig von der Rauchmeldeanlage.Ist die Montageplatte im Lieferumfang enthalten?Nein. Die Montageplatte für EFS/RFS-Türschließer (Art.-Nr. 059107, silberfarbig) muss separat bestellt werden. Häufige Fragen zur Türschließer-AuswahlWann brauche ich die Kopfmontage Bandseite statt Türblattmontage?Die Kopfmontage Bandseite eignet sich wenn der Schließer nicht auf dem Türblatt sichtbar sein soll oder die Türblattkonstruktion keine Montage erlaubt. Der Schließerkörper wird am Rahmen/Sturz montiert, die Gleitschiene am Türblatt. Beachten: Bei Kopfmontage ist die Öffnungsdämpfung nicht wirksam.Welcher Türschließer für barrierefreie Brandschutztüren mit Kopfmontage?Der TS 5000 EFS Kopfmontage Bandseite ermöglicht barrierefreien Zugang (DIN 18040, bis 1400 mm) mit Freilauffunktion auch bei Kopfmontage. Für Türblattmontage gibt es die Standard-EFS-Variante mit identischer Funktion.Was ist der Unterschied zur Türblattmontage-Variante?Funktional identisch: Freilauffunktion, EN 3-6, Komfort-Rastfunktion. Unterschied ist nur die Montageposition — Schließer am Sturz statt am Türblatt. Wichtig: Die Öffnungsdämpfung ist bei Kopfmontage nicht verfügbar.Brauche ich eine externe Rauchschalterzentrale?Ja. Wie bei allen EFS-Varianten brauchen Sie eine externe RSZ und zugelassene Rauchmelder. Für die integrierte Lösung den TS 5000 RFS wählen — dieser ist aber nur in Türblattmontage verfügbar.Welche EN-Klasse brauche ich?EN 3-6 (bis 1400 mm). Identisch zur Türblattmontage-Variante. Die Montageposition beeinflusst die EN-Klasse nicht.Wie oft muss der TS 5000 EFS geprüft werden?Als Feststellanlage nach DIN 14677 alle 12 Monate. Freilauffunktion, Schließvorgang und externe RSZ + Rauchmelder prüfen. Welcher TS 5000 für welchen Einsatz?Der TS 5000 EFS Kopfmontage ist die einzige Freilauf-Variante für Sturzmontage. Wann ist Kopfmontage nötig — und welche Einschränkungen gibt es? ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

Dorma TS 93 GSR-EMR 2 BG — Feststellanlage für Bandgegenseite Kurz & Knapp Eigenständige Feststellanlage für zweiflügelige Türen — Montage auf der Bandgegenseite 2× Türschließer TS 93 G (EN 2–5) + GSR-EMR 2 BG Gleitschiene mit integriertem Rauchmelder Keine externe RMZ erforderlich — 230V AC, 24V DC intern Feststellung in beiden Flügeln, 80°–140° DIBt-zugelassen, optischer Rauchmelder (EN 54-7) Türbreiten bis 1250 mm je Flügel Produktbeschreibung Das dormakaba TS 93 GSR-EMR 2 BG ist die eigenständige Feststellanlage für zweiflügelige Türen mit Bandgegenseiten-Montage. Die Türschließer werden auf der Bandgegenseite montiert — die Montageseite liegt gegenüber den Türbändern. Rauchmelder, Netzteil und Feststellung für beide Flügel sind in der Gleitschiene integriert. Die BG-Variante ist erforderlich, wenn die Bandseite baulich nicht zugänglich ist oder architektonische Vorgaben die Montage auf der Bandgegenseite erfordern. Für Bandseiten-Montage (Standard): TS 93 GSR-EMR 2. Die günstigere Variante ohne Rauchmelder: TS 93 GSR-EMF 2/BG. Vorteile & Besonderheiten Eigenständige Feststellanlage — keine externe RMZ nötig Bandgegenseiten-Montage — wenn Bandseite nicht zugänglich Beide Flügel festgestellt — maximaler Durchgangskomfort Integrierter Rauchmelder — optisch nach EN 54-7 EN 2–5 — stufenlos einstellbare Schließkraft DIBt-zugelassen — bauaufsichtlich genehmigt Erweiterbar — Deckenmelder, Funkmelder, Handtaster Lieferumfang 2× Türschließer TS 93 G (EN 2–5) für Bandgegenseiten-Montage GSR-EMR 2 BG Gleitschiene mit Rauchmelder und Netzteil 2× EMF-Einheit Verbindungskabel Verkleidung mit Endkappen Montageplatten und Befestigungsschrauben Technische Daten EigenschaftWert TypEigenständige Feststellanlage, Montage Bandgegenseite AnwendungZweiflügelige Türen, Bandgegenseite FeststellungStand- und Gangflügel SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1250 mm je Flügel Feststellpunkt80°–140° je Flügel, stufenlos Anschlussspannung230 V AC +10% / -15%, 50 Hz Ausgang intern24 V DC / 460 mA / 11 W Leistungsaufnahme EMF2,8 W (2× 1,4 W) RauchmelderIntegriert, optisch (EN 54-7) SchutzartIP30 SchutzklasseII Betriebstemperatur-20 °C bis +40 °C Gewicht je Schließer3,5 kg (EN 2–5) SicherungsautomatB10A / B16A bauseitig Normen & Zulassungen Norm / ZulassungBedeutung DIBt-ZulassungBauartgenehmigung als Feststellanlage DIN EN 1154Klasse 4/8/2-5/1/1/4 DIN EN 1155Klasse 3/8/3-5/1/1/3 DIN EN 1158Klasse 3/8/3-7/1/1/3 DIN EN 54-7Optischer Rauchmelder DIN 14677Instandhaltung Feststellanlagen DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine für dormakaba austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? dormakaba Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren Netzteilplatine9900064001400Bei defektem Netzteil EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück9900064001200Mechanischer Verschleiß Kabel GSR-EMR9900064004500Verbindungskabel Zulassungsschild5661345532Pflicht-Typenschild Prüfbuch5372645532Pflichtdokumentation Erweiterung mit zusätzlichen Meldern GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) Häufig gestellte Fragen Was bedeutet „BG“?BG steht für Bandgegenseite. Die Türschließer werden auf der gegenüberliegenden Seite der Bänder montiert. Brauche ich eine externe RMZ?Nein. Die GSR-EMR 2 BG ist eine eigenständige Feststellanlage mit Rauchmelder und Netzteil. Welche Schließkraft hat das System?Schließkraft EN 2–5, stufenlos einstellbar. Für Türblattbreiten bis 1.250 mm je Flügel. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine G-EMR. Gibt es die BG-Variante ohne Rauchmelder?Ja, das TS 93 GSR-EMF 2/BG (externe RMZ erforderlich). Kaufentscheidung Bandseite oder Bandgegenseite?TS 93 GSR-EMR 2 für Bandseite (Standard). Dieses Set für Bandgegenseite. EMR BG oder EMF BG?EMR 2 BG ist eigenständig (kein Zusatzgerät). GSR-EMF 2/BG braucht externe RMZ, ist dafür günstiger.

Dorma Rauchmeldezentrale RMZ Elektronische Feststellanlage mit integriertem Rauchmelder für Feuer- und Rauchschutztüren — im Contur Design Kurz & Knapp Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil für Sturzmontage Anschlussspannung 230 V AC, Ausgang 24 V DC für Feststellvorrichtungen Anschlussmöglichkeit für weitere Deckenmelder, externe Handauslösung und Funkmodul FM-AP Potentialfreier Wechselkontakt für externe Signalisierung DIBt bauaufsichtlich zugelassen (Z-6.500-2372, gültig bis 25.01.2029) Erhältlich in Silber und Weiß, im Contur Design Produktbeschreibung Die dormakaba RMZ ist eine elektronische Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil. Sie hält Feuer- und Rauchschutztüren über Feststellvorrichtungen offen und schließt diese bei Raucherkennung, Störung oder manueller Auslösung automatisch. Die RMZ wird als Sturzmelder unmittelbar über der Türöffnung montiert (max. 0,1 m über Sturzunterkante). Bei Deckenunterflächen mehr als 1 m über der Sturzunterkante sind zusätzliche Deckenmelder erforderlich. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus: grün bei Normalbetrieb, gelb bei fälliger Wartung. Die RMZ bietet automatisches oder manuelles Reset — manuelles Reset ist vorgeschrieben bei Freilauftürschließern und Automatik-Antrieben (ED 100, ED 250). Vorteile & Besonderheiten Integrierter Rauchmelder + Netzteil — kompakte Einheit für Sturzmontage, keine separate Stromversorgung nötig Erweiterbar — Anschluss für weitere Deckenmelder (RM-N), Funkmelder (RM-F über FM-AP), externe Handauslösung und potentialfreier Wechselkontakt Automatisches oder manuelles Reset — per DIP-Schalter konfigurierbar LED-Leuchtring — Betriebs- und Wartungsanzeige Contur Design — dezente Optik mit Endkappenblenden und Verkleidung DIBt-zugelassen — Bauartgenehmigung Z-6.500-2372 (gültig bis 25.01.2029) Schutzklasse II — Schutzisolierung, kein Schutzleiter erforderlich Technische Daten MerkmalWert Anschlussspannung230 V AC +10% / -15%, 50 Hz Stromaufnahme Eingang120 mA / 28 VA Ausgangsspannung24 V DC / 460 mA / 11 W GesamtanschlussleistungMax. 9,8 W RauchmelderIntegriert, optisch (Sturzmelder) SchutzartIP 30 SchutzklasseII (Schutzisolierung) Betriebstemperatur-20 °C bis +40 °C Relative LuftfeuchteMax. 93 % ohne Betauung Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC Relais SchaltleistungMax. 60 W Potentialfreier Wechsler24 V AC/DC, 1 A (SELV) SicherungsautomatB-10A / B-16A bauseitig NetzzuleitungNYM, max. 1,5 mm² FarbenSilber / Weiß (Contur Design) Funktionsprinzip Der integrierte optische Rauchmelder überwacht den Sturzbereich der Tür. Bei Raucherkennung, Handauslösung oder Störung unterbricht die RMZ die 24 V DC Versorgung der Feststellvorrichtung — die Tür schließt selbsttätig. DIP-Schalter Konfiguration DIPOFFON 1Automatisches ResetManuelles Reset (Pflicht bei Freilauf/ED-Antrieben) 21 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3Ohne DeckenmelderMit Deckenmelder 4Ohne HandtasterMit Handtaster Montage Sturzmontage unmittelbar über der Türöffnung (min. 10 mm, max. 0,1 m über Sturzunterkante) 230 V Zuleitung doppelt isoliert bis zur Anschlussklemme verlegen (Schutzklasse II) Bauseitiger Sicherungsautomat B-10A / B-16A als Trennvorrichtung Netzzuleitung NYM max. 1,5 mm², vor der RMZ zur Zugentlastung befestigen Wenn Deckenunterfläche > 1 m über Sturzunterkante: zusätzlich 2 Deckenmelder montieren Installation nur durch Elektrofachkraft Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Bauartgenehmigung Feststellanlage (Ergänzung) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 54-25Bauteile mit Funkverbindung DIN 14677Wartung von Feststellanlagen CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme MonatlichFunktionsprüfung durch den Betreiber (nach Einweisung) Nach 12 fehlerfreien PrüfungenVierteljährliche Prüfung reicht JährlichWartung durch Fachpersonal nach DIN 14677-1 Nach 8 JahrenRauchschalterplatine G-EMR austauschen (Pflicht) Nach AbnahmeAbnahmeschild 105×52 mm anbringen Funktionsprüfung mittels Prüfgas (Hekatron 918/5). Sicherheitshinweise auf Prüfgas und Sicherheitsdatenblatt beachten. Ersatzteile für die RMZ ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Häufige Fragen Was steuert die RMZ an?Die RMZ liefert 24 V DC an Dorma Feststellvorrichtungen (Elektromagnete, Gleitschienen mit Feststellung, Freilauftürschließer). Bei Alarm wird die Spannung unterbrochen und die Tür schließt. Kann ich weitere Rauchmelder anschließen?Ja. Kabelgebundene Deckenmelder (RM-N) direkt an die RMZ. Kabellose Melder (RM-F) über das Funkmodul FM-AP. Wann brauche ich zusätzliche Deckenmelder?Wenn die Deckenunterfläche auf einer oder beiden Seiten der Tür mehr als 1 m über der Sturzunterkante liegt — dann 2 zusätzliche Deckenmelder montieren. Automatisches oder manuelles Reset?Automatisch ist Standard. Manuelles Reset ist vorgeschrieben bei Freilauftürschließern (TS 99 FL) und Automatik-Antrieben (ED 100, ED 250). Umstellung über DIP-Schalter 1. Wie lange ist die DIBt-Zulassung gültig?Bauartgenehmigung Z-6.500-2372 ist gültig bis 25.01.2029. Häufige Fragen zur Rauchmeldezentralen-Auswahl Brauche ich eine separate RMZ oder reicht eine Gleitschiene mit integriertem Rauchmelder?Gleitschienen mit integriertem Rauchmelder (z.B. GSR-EMR, G-EMR) sind eigenständige Feststellanlagen — keine separate RMZ nötig. Die RMZ wird benötigt für Elektromagnete (EM 500), Freilauftürschließer (TS 99 FL) oder wenn zusätzliche externe Melder gewünscht sind. Kann ich die RMZ mit dem Funeo Funksystem kombinieren?Ja. Das Funkmodul FM-AP wird an die RMZ angeschlossen und ermöglicht kabellose RM-F Funkrauchmelder und HT-F Funkhandtaster. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (Deckenrauchmelder), ORS 155 F (Funkrauchmelder), TDS 247 (Wärmemelder), HAT 155 F (Funkhandtaster) und FM 155 F (Funkmodul) sind kompatibel. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-N Deckenrauchmelder64830900Kabelgebundener Zweit-/Drittmelder für die RMZ FM-AP Funkmodul57290001Funkempfänger für kabellose RM-F und HT-F an der RMZ RM-F Funkrauchmelder57280011Kabelloser Zweit-/Drittmelder (benötigt FM-AP) HT-F Funkhandtaster57300011Kabellose manuelle Auslösung (benötigt FM-AP) Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Kompatibilität Kompatibel mitHinweis Dorma FeststellvorrichtungenElektromagnete EM 500, Gleitschienen G-EMF (ohne Rauchmelder), Freilauftürschließer TS 99 FL Funkmodul FM-APFür kabellose Erweiterung mit RM-F und HT-F Rauchmelder RM-NKabelgebundener Deckenrauchmelder Funkrauchmelder RM-FÜber FM-AP kabellos angebunden Hekatron ORS 142Kompatibler Deckenrauchmelder Hekatron ORS 155 F / FM 155 FKompatible Funk-Rauchmelder / Funkmodul Hekatron TDS 247Kompatibler Wärmemelder

Hekatron IW-Set RS — Inbetriebnahme- und Wartungsset Kurz & Knapp Komplettes Dokumentationsset für Feststellanlagen gemäß DIBt und DIN 14677 Enthält: Abnahmeprotokoll, Abnahmeschild, Hinweisschild, Wartungsprotokolle, Bauartgenehmigungen Vorlagen für die regelmäßige Dokumentation über 8 Jahre Pflicht bei jeder Neuabnahme einer Feststellanlage Produktbeschreibung Das Hekatron IW-Set RS ist das vollständige Inbetriebnahme- und Wartungsset für Feststellanlagen. Es enthält alle Unterlagen die gemäß DIBt und DIN 14677-1 für Abnahme, Dokumentation und wiederkehrende Prüfungen benötigt werden. Das Set ist bei jeder Neuabnahme einer Feststellanlage Pflicht und wird vom Betreiber aufbewahrt. Es dokumentiert Abnahme, monatliche/vierteljährliche/jährliche Prüfungen und Meldertausch über die gesamte Nutzungsdauer. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ BasisHekatron Ankerplatte ASS 55Hekatron ORS 142Häufige Fragen Ist das IW-Set Pflicht?Ja. Die DIBt-Bauartgenehmigung und DIN 14677-1 schreiben die Dokumentation aller Prüfungen und der Abnahme vor. Das IW-Set enthält die vorgeschriebenen Vorlagen. Wer bewahrt das Set auf?Der Betreiber der Feststellanlage. Die Unterlagen müssen für wiederkehrende Prüfungen bereitgehalten werden. Kann ich einzelne Teile nachbestellen?Ja. Prüfbuch (7001949.071) und Abnahmeschild (3.740.888) sind separat erhältlich.

Dorma EMF-Einheit — Elektromechanische Feststelleinheit für Gleitschienen Kurz & Knapp Original-Ersatzteil für alle dormakaba Gleitschienen mit elektromechanischer Feststellung Hält Türen im einstellbaren Winkel (80°–140°) offen — gibt bei Stromunterbrechung frei (Fail-Safe) 24 V DC, 1,4 W Leistungsaufnahme, 100 % Einschaltdauer Passt in: G-EMF, G-EMR, GSR-EMF, GSR-EMR, SR-G/EMF, SR-S/EMF, G 96 EMF Passt NICHT in: TS 99 FLR/FLR-K, TS 73 EMF, RMZ Produktbeschreibung Die dormakaba EMF-Einheit ist die zentrale Feststellkomponente in allen dormakaba Gleitschienen mit elektromechanischer Feststellung im Contur und XEA Design. Sie hält Feuer- und Rauchschutztüren in einem stufenlos einstellbaren Winkel zwischen 80° und 140° offen. Bei Stromunterbrechung — durch Rauchmelder, Handtaster oder Stromausfall — gibt die EMF-Einheit die Tür sofort frei und der Türschließer schließt sie sicher (Fail-Safe-Prinzip). Als Ersatzteil ermöglicht die EMF-Einheit die wirtschaftliche Instandsetzung bestehender Feststellanlagen ohne vollständigen Gleitschienenersatz. Sie wird sowohl in reinen EMF-Systemen (Feststellung ohne Rauchmelder) als auch in EMR-Systemen (Feststellung mit integriertem Rauchmelder) verbaut — die EMF-Mechanik ist in beiden Fällen identisch. Wichtig: EMF-Systeme ohne Rauchmelder benötigen immer eine externe Rauchmeldezentrale RMZ für den Brandschutz. Bei EMR-Systemen ist der Rauchmelder bereits in der Gleitschiene integriert. Vorteile & Besonderheiten Universal-Ersatzteil — eine EMF-Einheit für alle Dorma Gleitschienen (Contur + XEA) Wirtschaftliche Reparatur — nur die Feststellmechanik wird getauscht, Gleitschiene bleibt erhalten Fail-Safe — stromlos entriegelt, Tür schließt bei Alarm oder Stromausfall selbsttätig Stufenlos einstellbar — Feststellpunkt 80°–140° und Ausrückkraft individuell anpassbar 100 % Einschaltdauer — für Dauerbetrieb an Feuer- und Rauchschutztüren ausgelegt Geprüft — EN 1155, 500.000 Zyklen Dauerfunktion Kompatible Systeme Die EMF-Einheit passt in folgende Gleitschienen und Komplettsysteme: SystemArt.-Nr.Typ Gleitschienen einflügelig G-EMF64080001Feststellung ohne Rauchmelder G-EMR 120°64030001MFeststellung + Rauchmelder G-EMR 140°64070001MFeststellung + Rauchmelder G-EMR XEA57070001XEA Design, Feststellung + Rauchmelder Schließfolgeregler zweiflügelig (Bandseite) G GSR EMF 164112001EMF nur Standflügel G GSR EMF 1 G64122001EMF nur Gangflügel G GSR EMF 264132001EMF in beiden Flügeln (2× EMF-Einheit) GSR-EMR 264235001MEMF + Rauchmelder in beiden Flügeln Ersatz-Gleitschienen für GSR SR-G/EMF9900064003400Gangflügel-Gleitschiene inkl. EMF SR-S/EMF9900064006000Standflügel-Gleitschiene inkl. EMF Komplettsets (Türschließer + Gleitschiene) TS 93 EMF64080001.43020001Dorma TS 93 + G-EMF, einflügelig dormakaba TS 93 EMR Feststellanlage64070001.43020001MDorma TS 93 + G-EMR 140°, einflügelig TS 93 GSR-EMF143020001.64112001Standflügel-Komplett TS 93 GSR-EMF 1G64122001..43020001Gangflügel-Komplett TS 93 GSR-EMF 264132001.43020001Beide Flügel-Komplett TS 93 GSR-EMR 164215001.43020001Standflügel + Rauchmelder TS 93 GSR-EMR 243020001.64235001Beide Flügel + Rauchmelder TS 93 GSR-EMR 2 BG43020001.64277001Bandgegenseite + Rauchmelder TS 98 XEA EMR44110101.57070001TS 98 XEA + G-EMR XEA Nicht kompatibel mit SystemGrund TS 99 FLR / FLR-KFeststellung im Schließerkörper integriert (Freilaufmechanik) TS 73 EMFEigenes System mit elektrohydraulischer Feststellung RMZRauchmeldezentrale ohne Feststellmechanik G 96 GSR (ohne EMF)Nur Schließfolgeregler ohne Feststellvorbereitung Technische Daten EigenschaftWert ProduktartElektromechanische Feststelleinheit (Ersatzteil) Betriebsspannung24 V DC Leistungsaufnahme1,4 W (bei GSR-EMF 2 / GSR-EMR 2: 2× = 2,8 W) Einschaltdauer100 % ED (Dauerbetrieb) AuslösemomentCa. 25–65 Nm bei 90° (abhängig von Schließkraft) Feststellpunkt80°–140°, stufenlos einstellbar AusrückkraftStufenlos einstellbar FunktionsprinzipStromlos entriegelt (Fail-Safe) AnsteuerungÜber RMZ (bei EMF) oder integrierte Rauchschalterplatine (bei EMR) Dauerfunktion500.000 Zyklen (EN 1155, Klasse 8) EinbaulageIn Gleitschiene integriert (Contur + XEA Design) Art.-Nr.9900064001800 Normen & Prüfungen NormBedeutung DIN EN 1155Feststellvorrichtungen — Klasse 3, 500.000 Zyklen DIBt Z-6.500-2372Bauartgenehmigung als Teil der Feststellanlage DIN 14677Instandhaltung — Funktionsprüfung nach Tausch erforderlich CE-KonformitätBauproduktenverordnung Austausch der EMF-Einheit Der Austausch darf nur durch Fachkräfte erfolgen und muss im Prüfbuch dokumentiert werden. Anlage spannungsfrei schalten — 230 V Zuleitung trennen (bei EMR) bzw. RMZ abschalten (bei EMF) Verkleidung entfernen — Endkappen und Abdeckung der Gleitschiene abnehmen Alte EMF-Einheit ausbauen — Steckverbindung lösen, Einheit aus der Halterung nehmen Neue EMF-Einheit einsetzen — Steckverbindung herstellen, Einheit einrasten Feststellpunkt einstellen — gewünschten Öffnungswinkel (80°–140°) justieren Funktionsprüfung — Feststellung testen, Auslösung per Prüfgas oder Handtaster prüfen Verkleidung montieren — Endkappen aufsetzen Verwandte Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren — nur in EMR-Systemen Netzteilplatine G-EMR9900064001400Bei defektem Netzteil — nur in EMR-Systemen Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Schlitten Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel für Schließfolgeregler Schraube zum Gleitstück9900064007200Befestigungsschraube (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation Häufig gestellte Fragen In welche Systeme passt die EMF-Einheit?In alle Dorma Gleitschienen mit EMF-Feststellung: G-EMF, G-EMR 120°/140°, G-EMR XEA, alle GSR-EMF und GSR-EMR Varianten, SR-G/EMF, SR-S/EMF sowie G 96 EMF. Auch in alle Komplettsets die diese Gleitschienen enthalten (TS 93 EMF, TS 93 EMR, TS 98 XEA EMR etc.). Passt die EMF-Einheit in den TS 99 FLR?Nein. Beim TS 99 FLR und FLR-K ist die Feststellung im Schließerkörper integriert (Freilaufmechanik). Die EMF-Einheit wird dort nicht verwendet. Brauche ich bei GSR-EMF 2 zwei EMF-Einheiten?Ja. Der GSR-EMF 2 hat Feststellung in beiden Flügeln — eine EMF-Einheit pro Flügel. Leistungsaufnahme dann 2× 1,4 W = 2,8 W. Wie erkenne ich eine defekte EMF-Einheit?Typische Symptome: Tür hält nicht in Offenstellung, Feststellung löst sofort wieder, oder Feststellpunkt lässt sich nicht einstellen. Bei intakter Rauchschalterplatine (grüne LED) deutet dies auf die EMF-Einheit. Kann ich die EMF-Einheit selbst tauschen?Ja, durch Fachkräfte. Der Tausch muss im Prüfbuch dokumentiert und eine Funktionsprüfung durchgeführt werden. Was ist der Unterschied zwischen EMF und EMR?EMF = nur Feststellung (24 V DC, über externe RMZ). EMR = Feststellung + integrierter Rauchmelder + Netzteil (230 V AC, eigenständig). Die EMF-Mechanik ist in beiden identisch. Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufige Fragen zur Ersatzteil-Auswahl EMF-Einheit oder komplette Gleitschiene?Die EMF-Einheit reicht wenn nur die Feststellmechanik defekt ist. Bei mechanischem Schaden an der Gleitschiene selbst (Profil, Hebel, Verkleidung) die komplette Gleitschiene tauschen: z. B. G-EMF oder SR-G/EMF / SR-S/EMF für GSR-Systeme. Muss ich bei EMR-Systemen gleichzeitig die Rauchschalterplatine tauschen?Nicht zwingend. Die Rauchschalterplatine hat einen eigenen 8-Jahres-Zyklus (DIN 14677). Beide Teile sind unabhängig voneinander tauschbar.

Dorma Zulassungs-Set Feststellanlagen Zulassungs-Set mit Prüfbuch und Kennzeichnungsschild für Feststellanlagen Kurz & Knapp Zulassungs-Set mit Prüfbuch und Kennzeichnungsschild für Feststellanlagen dormakaba Zubehör Produktbeschreibung Das Dorma Zulassungs-Set Feststellanlagen — zulassungs-set mit prüfbuch und kennzeichnungsschild für feststellanlagen. Kompatibilität Für alle dormakaba Feststellanlagen (TS 93 EMR, TS 99 FLR, EM 500 mit RMZ etc.). Passende Produkte Rauchschalterplatine für dormakaba Feststellanlagen ORS 142 Rauchmelder für Feststellanlagen → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Ja, nach DIBt-Richtlinie bzw. DIN 14677. Ist dieses Dokument gesetzlich vorgeschrieben?Prüfbücher und Abnahmeschilder sind nach DIN 14677 für Feststellanlagen vorgeschrieben. Sie dokumentieren Inbetriebnahme, Prüfungen und Wartungen.Wer ist für die Dokumentation verantwortlich?Der Betreiber ist für die ordnungsgemäße Dokumentation verantwortlich. Die Eintragungen werden von der prüfenden Fachkraft vorgenommen.
