Hekatron Inbetriebnahme- und Wartungsset IW-Set RS

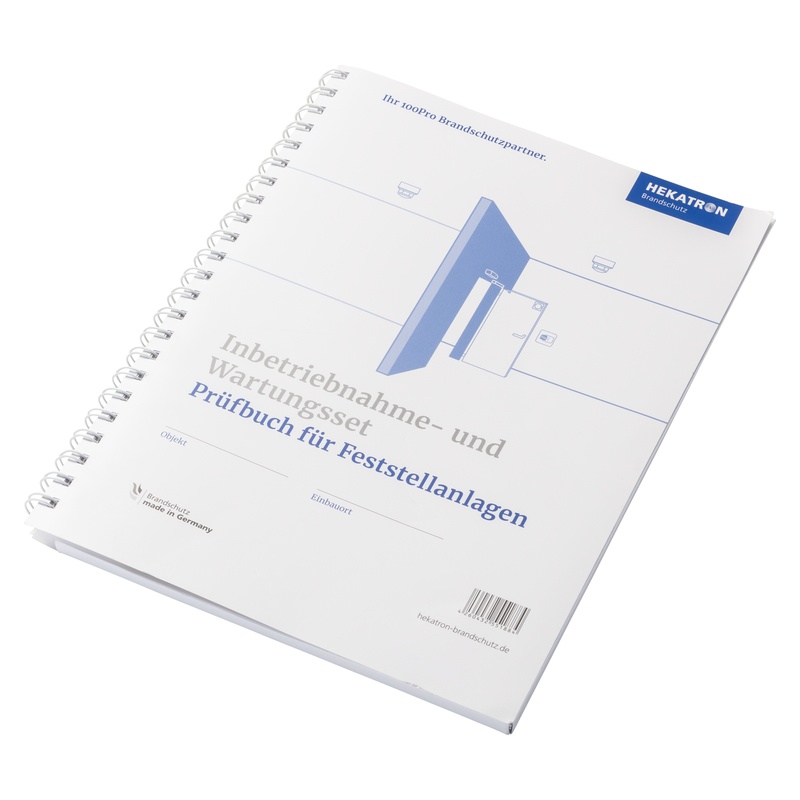

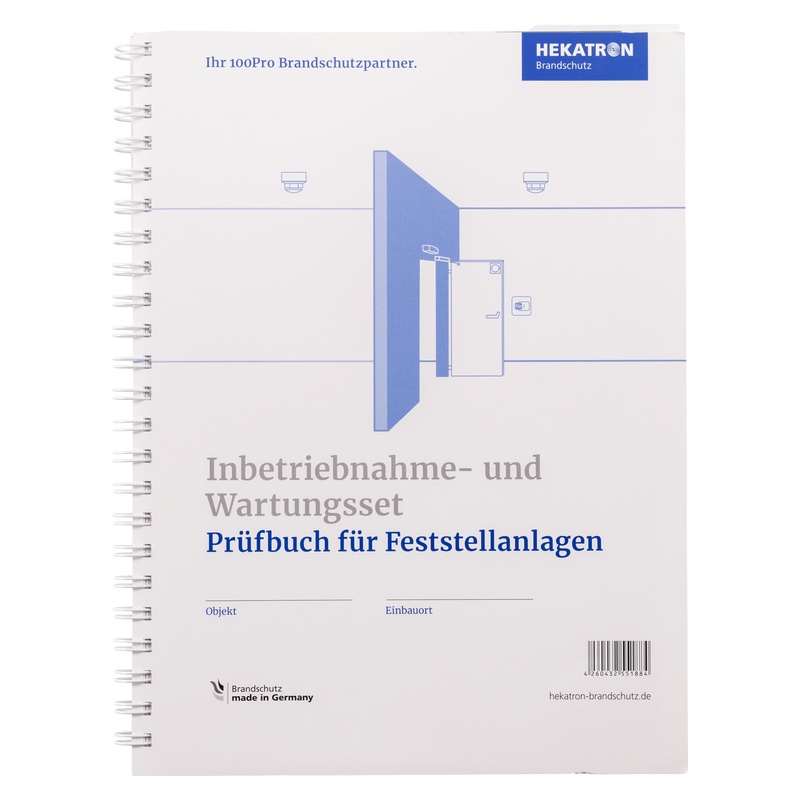

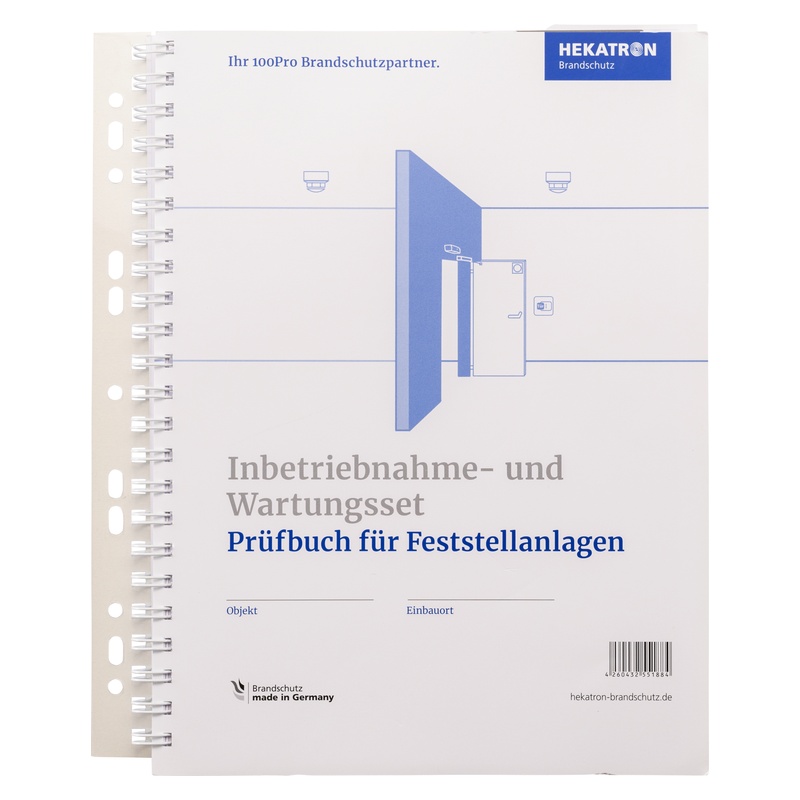

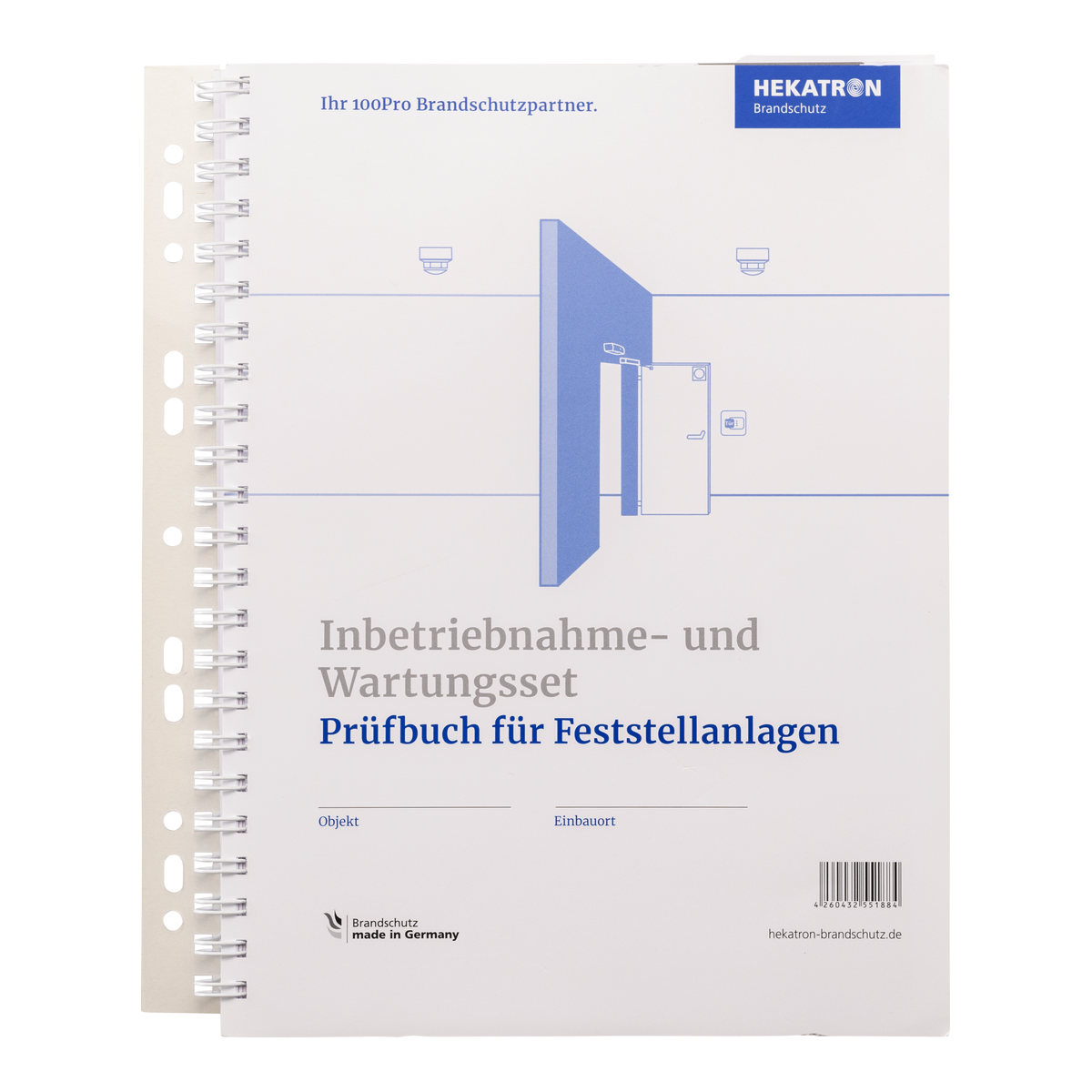

Hekatron Prüfbuch für Feststellanlagen Kurz & Knapp Prüfbuch zur Dokumentation aller Prüfungen und Wartungen Vorgeschrieben gemäß DIBt-Bauartgenehmigung und DIN 14677-1 Einzeln nachbestellbar (im IW-Set RS bereits enthalten) Aufbewahrungspflicht beim Betreiber Produktbeschreibung Das Hekatron Prüfbuch dient zur vorschriftsmäßigen Dokumentation aller durchgeführten Prüfungen und Wartungen an einer Feststellanlage. Die DIBt-Bauartgenehmigung und DIN 14677-1 schreiben die lückenlose Dokumentation vor — das Prüfbuch enthält die entsprechenden Vorlagen für monatliche, vierteljährliche und jährliche Prüfungen sowie den Meldertausch. Es ist im IW-Set RS (7001949) enthalten und kann bei Bedarf einzeln nachbestellt werden. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ BasisHekatron Ankerplatte ASS 55Hekatron ORS 142Häufige Fragen Ist das Prüfbuch vorgeschrieben?Ja. Gemäß DIBt und DIN 14677-1 muss der Betreiber alle Prüfungen und Wartungen dokumentieren. Das Prüfbuch enthält die vorgeschriebenen Vorlagen. Gibt es eine digitale Alternative?Ja. Hekatron bietet die HPlus Service-App für die digitale Dokumentation. Das gedruckte Prüfbuch bleibt aber als Backup empfohlen.

Türassistent DORMA PORTEO Elektromechanischer Türöffner für barrierefreie Türen. Kurz & Knapp Elektromechanischer Türassistent — öffnet Türen automatisch Für barrierefreie Zugänge, Senioren, Rollstuhlfahrer Nachrüstbar auf vorhandene Türen Optionales Funk-Set: BRC-H Handsender + BRC-R Empfänger Produktbeschreibung Der DORMA PORTEO ist ein elektromechanischer Türassistent. Er öffnet vorhandene Türen automatisch — ideal für barrierefreie Zugänge, ältere Menschen, Rollstuhlfahrer und Personen mit eingeschränkter Mobilität.Der PORTEO wird auf die vorhandene Tür montiert und öffnet sie per Tasterdruck oder Funk (mit optionalem BRC-H/BRC-R Set). Die Tür schließt anschließend selbsttätig über den vorhandenen Türschließer. Kompatibilität Funktioniert mit den meisten Standard-Innentüren. Vorhandener Türschließer wird beibehalten. Häufig gestellte Fragen Nachrüstbar?Ja, auf vorhandene Türen montierbar. Funk?Mit optionalem BRC-H Handsender + BRC-R Empfänger. Brandschutz?Der PORTEO selbst ist kein Brandschutz-Produkt. Der vorhandene Türschließer sorgt für die Schließung.

Hekatron RSZ kompakt – Rauchschaltzentrale mit integriertem Rauchschalter All-in-One Rauchschaltzentrale für Feststellanlagen an Brandschutztüren | Art.-Nr. 31-5300001-02-01M Kurz & Knapp All-in-One: Rauchschalter (ORS 142 W-RSZ) + Netzgerät + Auslösevorrichtung in einem kompakten Gehäuse Integrierter Sturzrauchschalter nach EN 54-7 erkennt Rauch direkt am Türsturz 230 V AC Netzanschluss, 24 V DC Ausgang für 1 Haftmagnet (max. 435 mA) Zuschaltbare Alarmspeicherung und Leitungsüberwachung nach DIN EN 14637 DIBt-Bauartgenehmigung Z-6.500-2393 – Fail-Safe ohne Notstromversorgung Montage an Wand, Sturz oder Türzarge – 180° drehbar Hekatron RSZ kompakt – Die kompakte Rauchschaltzentrale für Brandschutztüren Die Hekatron RSZ kompakt ist eine All-in-One Rauchschaltzentrale mit integriertem optischem Sturzrauchschalter ORS 142 W-RSZ. Sie vereint Raucherkennung, Energieversorgung und Auslösevorrichtung in einem kompakten Gehäuse (36 × 250 × 50 mm, 212 g). Damit entfällt ein separater Rauchmelder an der Decke. Die RSZ kompakt wird mit 230 V AC versorgt und liefert 24 V DC für einen Türhaftmagneten. Über maximal 2 Stiche lassen sich bei Bedarf zusätzliche externe Rauchschalter (ORS 142) oder Thermoschalter (TDS 247) anschließen. Die maximale Leitungslänge beträgt 30 m. Das Gerät arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Eine Notstromversorgung ist nicht vorgesehen und bauartbedingt nicht erforderlich. Über Steckbrücken (J1–J4) lassen sich Alarmspeicherung, Leitungsüberwachung und Betriebsart konfigurieren. Ein integrierter Prüf- und Resettaster ermöglicht die Funktionsprüfung ohne Zusatzgeräte. Feststellanlage komplett – Was wird benötigt? Für eine vollständige Feststellanlage nach DIBt-Bauartgenehmigung Z-6.500-2393 werden folgende Komponenten benötigt: Rauchschaltzentrale: Hekatron RSZ kompakt (Rauchschalter bereits integriert) Feststellvorrichtung: Türhaftmagnet, z. B. THM 425 + passende Ankerplatte, z. B. ASS 65 Handauslösetaster: HAT 02 (extern, zur manuellen Auslösung – Pflicht nach DIN EN 14637) Dokumentation: Prüfbuch für Abnahme und Wartung Die RSZ kompakt ist eine Einzeltür-Lösung. Pro Tür wird eine RSZ kompakt eingesetzt. Systemkomponenten im Überblick ORS 142 W-RSZ – Integrierter Sturzrauchschalter, Streulicht/Tyndall-Prinzip, EN 54-7, Temperaturschwelle 74 ± 8 °C, Austauschanzeige nach 8,2 Jahren NAG RSZ – Netzanschlussgerät mit Kabelleiste VAP 01 – Verbindungsplatine mit Steckbrücken J2/J3/J4 zur Betriebsart-Konfiguration Oberteil RSZ 02 – Gehäusedeckel (weiß RAL 9016 oder silber RAL 9006) AM 142 – Abschlussmodul für die Leitungsüberwachung (im Lieferumfang) 2 Lichtleiter – Zur Anzeige der LED-Signale am Gehäuse Funktionsbeschreibung Im Normalbetrieb versorgt die RSZ kompakt den angeschlossenen Türhaftmagneten mit 24 V DC. Die Brandschutztür wird offen gehalten. Erkennt der integrierte ORS 142 W-RSZ Rauchpartikel nach dem Streulichtprinzip, löst die Zentrale aus: Der Haftmagnet wird spannungsfrei geschaltet, die Tür schließt selbsttätig durch den Türschließer. Gleichzeitig schaltet das potentialfreie Wechsler-Relais (30 V DC, 1 A, 30 W) für die Weiterleitung an Gebäudeleittechnik oder Alarmierung. Die Messkammerüberwachung erkennt Verschmutzung des Rauchschalters automatisch. Die LED-Anzeige signalisiert den aktuellen Zustand. Nach 8,2 Jahren wird der Austausch des Rauchschalters angezeigt (DIN 14677). Alarmspeicherung (J1): Bei aktivierter Alarmspeicherung bleibt die Zentrale nach Auslösung im Alarmzustand, bis manuell zurückgesetzt wird. Ohne Alarmspeicherung kehrt die Zentrale automatisch in den Normalbetrieb zurück, sobald kein Rauch mehr erkannt wird. Technische Daten EigenschaftWert Eingangsspannung230 V AC Nennstromaufnahme120 mA Leistungsaufnahme27,6 W Ausgangsspannung24 V DC Ausgangsstrommax. 435 mA Leistungsabgabe10,4 W Relaisausgang1 Wechsler potentialfrei, 30 V DC / 1 A / 30 W SchutzartIP40 SchutzklasseII Temperaturbereich-20 bis +45 °C Abmessungen (B × L × T)36 × 250 × 50 mm Gewicht212 g GehäuseKunststoff NotstromversorgungNein (Fail-Safe) Max. Leitungslänge30 m Stichemax. 2 Integrierter RauchschalterORS 142 W-RSZ (EN 54-7) LED-Diagnose LED am Rauchschalter (ORS 142 W-RSZ): LED-SignalBedeutung GrünNormalbetrieb Grün + Gelb (kurz)Leichte Verschmutzung der Messkammer Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8,2 Jahre) GelbStörung RotAlarm – Rauch erkannt LED an der Zentrale: LED-SignalBedeutung GrünNormalbetrieb (Relaiskontakt geschlossen) Gelb (2× blinken)AM 142 falsch angeschlossen Gelb (10× blinken)Kurzschluss oder Überlast am Ausgang Gelb (dauerhaft)Interne Störung RotAlarm oder Störung Rauchschalter Elektrik & Klemmenplan KlemmeBelegungKabeltyp 1 – StromnetzL, PE, NNYM 3 × 1,5 mm² 2 – RelaisNC, Wechsler, NO, GND, VAP01– 3 – Ausgang 24V0V, 0V, +24V, +24V– 4 – Magnet/SticheBU, 2B, 2A, 1, M-, M+JY(ST)Y 2 × 2 × 0,6/0,8 mm Steckbrücken-Konfiguration: SteckbrückeFunktion J1 (auf NAG RSZ)Alarmspeicherung (offen = aktiviert, geschlossen = ohne) J2 (auf NAG RSZ)Betriebsart J3 (auf VAP 01)Betriebsart J4 (auf VAP 01)Betriebsart Netzanschluss ausschließlich durch Elektrofachkraft. RSZ kompakt vs. FSZ kompakt – Welche Zentrale passt? EigenschaftRSZ kompaktFSZ kompakt Integrierter RauchschalterJa (ORS 142 W-RSZ)Nein – externer Melder erforderlich Eingangsspannung230 V AC230 V AC Ausgangsspannung24 V DC24 V DC Max. Haftmagnete11 Max. Stiche21 (nur 1-Stich) LeitungsüberwachungJa (zuschaltbar)Ja (zuschaltbar) AlarmspeicherungJa (zuschaltbar)Ja (zuschaltbar) NotstromversorgungNein (Fail-Safe)Nein (Fail-Safe) EinsatzBrandschutztür, Rauchschalter direkt am SturzBrandschutztür, Melder frei positionierbar Empfehlung: Die RSZ kompakt ist die einfachste Lösung für Einzeltüren – kein separater Rauchschalter nötig. Die FSZ kompakt eignet sich, wenn der Melder an der Decke oder in größerem Abstand zur Tür montiert werden soll. Montage Montageorte: Wand, Türsturz oder Türzarge Drehbar: Gehäuse um 180° drehbar für flexible Ausrichtung Max. 7 cm von Unterkante Gerät bis Sturzende Min. 1 cm Abstand über dem Rauchschalter zu darüber liegenden Bauteilen Min. 50 cm zu anderen Installationen (Leuchten, Lüftung) Befestigung: 4 Schrauben, Lochabstand 111 mm Max. 30 m Leitungslänge zu Haftmagnet und externen Meldern Kabel: NYM 3 × 1,5 mm² (Netz), JY(ST)Y 2 × 2 × 0,6/0,8 mm (Melder/Magnet) Nur Schraubmontage. Klebemontage ist normativ nicht zulässig. Netzanschluss durch Elektrofachkraft. Kompatibilität Die RSZ kompakt ist kompatibel mit folgenden Hekatron Komponenten (gemäß DIBt-Bauartgenehmigung Z-6.500-2393): Türhaftmagnete: THM 413, THM 425, THM 439/185, THM 439/335, THM 439/485 Anschlagflächenschalter: AFS 55, AFS 65, AFS 75 Ankerplatten: ASS 55, ASS 65, ASS 75 (passend zum jeweiligen Magneten) Externe Melder (über Stiche): ORS 142, ORS 142 W, TDS 247 Handauslösetaster: HAT 02 Abschlussmodul: AM 142 (im Lieferumfang) Hinweis: Die DIBt-Zulassung gilt nur für die in der Bauartgenehmigung aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht aufgeführtes Produkt ersetzt, ist eine Neuabnahme erforderlich. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron Ankerplatte ASS 55 Normen & Zulassungen DIBt Z-6.500-2393 – Bauartgenehmigung Feststellanlage DIBt Z-6.510-2376 – Zusatzzulassung DIN EN 14637 – Elektrisch gesteuerte Feststellvorrichtungen EN 54-7 – Optischer Rauchschalter (integrierter ORS 142 W-RSZ) DIN 14677-1 – Instandhaltung Feststellanlagen DIN 14677-2 – Anforderungen an die Fachkraft 2014/30/EU – EMV-Richtlinie 2011/65/EU – RoHS-Richtlinie Abnahme & Dokumentation Nach betriebsfertigem Einbau ist eine Abnahmeprüfung gesetzlich vorgeschrieben. Diese darf nur durchgeführt werden durch: Fachkräfte von Hekatron Von Hekatron autorisierte Fachkräfte (Seminar FstA 1 / R 6.1) Fachkräfte einer vom DIBt benannten Prüfstelle Ablauf der Abnahme: Funktionsprüfung: Alarm per Prüfgas (z. B. Hekatron 918/5) oder Handtaster auslösen Tür muss selbsttätig vollständig schließen LED-Anzeigen kontrollieren Prüfbuch anlegen und dauerhaft am Betriebsort aufbewahren Abnahmeschild anbringen Die Abnahmeberechtigung ist personenbezogen und bleibt auch bei Firmenwechsel bestehen. Wartung & Prüfintervalle IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung (Prüfgas oder Handtaster → Tür muss schließen)Eingewiesene Person VierteljährlichUmstellbar nach 12 fehlerfreien MonatsprüfungenEingewiesene Person JährlichVollständige Fachprüfung nach DIN 14677-1Fachkraft nach DIN 14677-2 Nach 8 JahrenRauchschalter ORS 142 W-RSZ austauschen (Ersatzteil: 31-5000024-01-xx)Fachkraft Wichtig: Der Rauchschalter kann nicht gereinigt werden und darf nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich. Die LED-Austauschanzeige aktiviert sich nach 8,2 Jahren automatisch. Häufig gestellte Fragen Ist in der RSZ kompakt ein Rauchschalter integriert?Ja. Der ORS 142 W-RSZ ist im Lieferumfang enthalten und wird direkt im Gehäuse montiert. Ein separater Deckenrauchschalter entfällt. Brauche ich eine zusätzliche Notstromversorgung?Nein. Die RSZ kompakt arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Wie viele Türen kann die RSZ kompakt versorgen?Eine Tür mit einem Haftmagneten (max. 435 mA Ausgangsstrom). Kann ich zusätzliche Rauchschalter anschließen?Ja. Über maximal 2 Stiche lassen sich externe ORS 142 oder TDS 247 anschließen. Maximale Leitungslänge: 30 m. Wann muss der Rauchschalter ausgetauscht werden?Nach spätestens 8 Jahren gemäß DIN 14677. Die integrierte LED-Austauschanzeige meldet den Tausch nach 8,2 Jahren automatisch. Ersatzteil: ORS 142 W-RSZ (31-5000024-01-xx). Was ist im Lieferumfang enthalten?ORS 142 W-RSZ mit Staubschutzkappe, NAG RSZ mit Kabelleiste, VAP 01 Verbindungsplatine, Oberteil RSZ 02, 2 Lichtleiter, Piktogramm-Aufkleber, AM 142 Abschlussmodul und Montageanleitung. Welche Farben sind verfügbar?Weiß (RAL 9016, Bestellnr. 31-5300001-01-xx) und Silber (RAL 9006, Bestellnr. 31-5300001-02-xx). Ist die RSZ kompakt für Außentüren geeignet?Nein. Feststellanlagen sind ausschließlich für Innenwände zugelassen. Kaufberatung Rauchschaltzentrale RSZ kompakt oder FSZ kompakt – Was ist der Unterschied?Die RSZ kompakt hat den Rauchschalter bereits integriert – ideal für Einzeltüren, bei denen der Melder am Sturz sitzen soll. Die FSZ kompakt benötigt einen separaten externen Melder, bietet aber mehr Flexibilität bei der Melderposition. Reicht die RSZ kompakt für den Brandschutz an meiner Tür?Die RSZ kompakt ist die Auslösevorrichtung und Energieversorgung der Feststellanlage. Zusätzlich benötigen Sie einen Türhaftmagneten (z. B. THM 425), eine Ankerplatte (z. B. ASS 65) und einen Handauslösetaster (HAT 02). Kann ich die RSZ kompakt nachrüsten?Ja. Die RSZ kompakt eignet sich zur Nachrüstung an bestehenden Brandschutztüren mit Türschließer mit integrierter Feststellung. Die kompakte Bauform (36 × 250 × 50 mm) ermöglicht eine unauffällige Montage am Türsturz. Wer darf die Feststellanlage abnehmen und warten?Die Abnahme erfordert eine Hekatron-Autorisierung (Seminar FstA 1). Die monatliche Funktionsprüfung kann nach Einweisung durch den Betreiber selbst durchgeführt werden. Die jährliche Fachprüfung nach DIN 14677-1 ist Pflicht.

Hekatron FSZ Kompakt — Feststellanlagenzentrale kompaktKleinste Hekatron-Zentrale: Netzgerät mit Auslösevorrichtung für 1 Haftmagnet, ohne integrierten Rauchschalter, externe Brandmelder (ORS/TDS) erforderlich | Art.-Nr. 31-5400007-04-01M Kurz & KnappKleinste Hekatron-Zentrale: nur 128 × 36 × 46 mm, 102 gReine Steuerungszentrale — kein integrierter Rauchschalter, externe ORS 142 oder TDS 247 zwingend erforderlich1 Haftmagnet, max. 6 Melder, 1-Stich-Betrieb, 460 mA AusgangsstromMontage: Wand, Sturz, Türzarge, Zwischendecke — 180° drehbarFail-Safe: keine Notstromversorgung, bei Netzausfall schließt die Tür selbsttätigDesignorientiert: silber (RAL 9006) oder weiß (RAL 9016)VdS-geprüft, DIBt Z-6.500-2394 BeschreibungDie Hekatron FSZ Kompakt ist die kleinste Feststellanlagenzentrale im Hekatron-Sortiment. Mit nur 128 × 36 × 46 mm und 102 g eignet sie sich für designorientierte Einbausituationen, bei denen eine unauffällige Montage gefordert ist — auf dem Türsturz, an der Türzarge, an der Wand oder verdeckt in der Zwischendecke.Die FSZ Kompakt ist eine reine Steuerungszentrale ohne eigenen Rauchschalter. Externe Brandmelder (z.B. ORS 142, ORS 142 W oder TDS 247) sind zwingend erforderlich. Sie steuert einen Haftmagnet an und verfügt über einen potentialfreien Relaiswechsler.Die Zentrale arbeitet nach dem Fail-Safe-Prinzip: Ohne Netzspannung fällt der Haftmagnet ab und die Tür schließt selbsttätig über den Türschließer. Eine Notstromversorgung ist nicht vorgesehen.Der Handauslösetaster HAT 02 ist bei der FSZ Kompakt nicht im Lieferumfang enthalten und muss separat beschafft werden — er ist Pflichtbestandteil jeder Feststellanlage. Komplette Feststellanlage mit FSZ KompaktFür eine betriebsbereite Feststellanlage nach DIBt Z-6.500-2394 werden folgende Komponenten benötigt:KomponenteFunktionIm Lieferumfang?FSZ KompaktNetzgerät + Auslösevorrichtung (Zentrale)JaORS 142 / ORS 142 WOptischer Rauchschalter (Detektion)Nein — separatSockel 143Montagesockel für ORS 142Nein — separatTHM (z.B. THM 425)Türhaftmagnet (Feststellvorrichtung)Nein — separatASS (z.B. ASS 65)Ankerplatte zum HaftmagnetNein — separatHAT 02Handauslösetaster (Pflicht!)Nein — separatPrüfbuchDokumentation (Abnahme + Wartung)Nein — separatWichtig: Der Handauslösetaster HAT 02 ist bei jeder Feststellanlage Pflicht. Bei der FSZ Kompakt ist kein Taster integriert — im Unterschied zur FSZ Basis, die einen integrierten HAT (50 × 50 mm) besitzt. Systemkomponenten im ÜberblickFSZ Kompakt — Netzgerät mit Auslösevorrichtung, 230 V AC / 24 V DC, 460 mA, 1 HaftmagnetORS 142 — Optischer Rauchschalter (Deckenmontage), Streulicht nach EN 54-7, kabelgebundenORS 142 W — Optischer Rauchschalter (Wandmontage), Streulicht nach EN 54-7TDS 247 — Thermo-Differenzial-Schalter, für staubige Umgebungen (nicht in Flucht-/Rettungswegen!)THM-Serie — Türhaftmagnete in verschiedenen Haftkräften und BauformenHAT 02 — Externer Handauslösetaster (Pflicht bei FSZ Kompakt)AM 142 — Abschlussmodul für Leitungsüberwachung (separat, nicht im Lieferumfang)Hinweis: Alle Komponenten müssen in der DIBt-Bauartgenehmigung Z-6.500-2394 aufgeführt sein. FunktionsbeschreibungIm Normalbetrieb versorgt die FSZ Kompakt den angeschlossenen Haftmagnet mit 24 V DC. Der Haftmagnet hält die Brandschutztür in der offenen Position. Die grüne LED signalisiert den Normalbetrieb.Bei Raucherkennung durch einen externen Melder (ORS 142 oder TDS 247) schaltet die FSZ Kompakt den Magnetausgang ab. Der Haftmagnet lässt los und die Tür schließt selbsttätig über den Türschließer. Die rote LED signalisiert den Alarmzustand.Über den potentialfreien Relaiswechsler können externe Systeme (z.B. Signalgeber, Gebäudeleittechnik) angesteuert werden.Konfiguration über SteckbrückenSteckbrückeGeschlossenOffenJ1 — AlarmspeicherungOhne AlarmspeicherungMit Alarmspeicherung (Reset am Taster nötig)J2 — LeitungsüberwachungOhne LeitungsüberwachungMit Leitungsüberwachung nach DIN EN 14637 (AM 142 nötig)Alarmspeicherung (J1 offen): Nach Rauchalarmerkennung bleibt der Magnetausgang abgeschaltet, bis am Resettaster manuell quittiert wird. Ohne Alarmspeicherung (J1 geschlossen) schaltet die Zentrale automatisch in den Normalbetrieb zurück, sobald der Melder keinen Rauch mehr erkennt.Leitungsüberwachung (J2 offen): Überwacht die Melderleitung auf Unterbrechung und Kurzschluss. Erfordert ein AM 142 (Abschlussmodul) am Leitungsende. Störung wird durch gelbes LED-Blinken (10×) signalisiert. Technische DatenEigenschaftWertEingangsspannung230 V ACNennstromaufnahme120 mALeistungsaufnahme27,6 VAAusgangsspannung24 V DCAusgangsstrom460 mALeistungsabgabe11 WRestwelligkeit120 mVssRelais1 Wechsler potentialfrei, 30 V DC / 1 A / 30 WMax. Melder6 (1-Stich-Betrieb)Max. Haftmagnete1Max. Leitungslänge Melder + THM30 mMax. Leitungslänge Resettaster3 mSchutzartIP40SchutzklasseIIBetriebstemperatur-20 bis +45 °CAbmessungen (B × L × H)36 × 128 × 46 mmGewicht102 gGehäuseKunststoffNotstromversorgungNein (Fail-Safe) LED-DiagnoseDie FSZ Kompakt besitzt eine mehrfarbige LED. Die Bedeutung der Signale:LED-SignalBedeutungMaßnahmeGrün (dauerhaft)NormalbetriebKeine — Anlage betriebsbereitGelb (2× blinken)AM 142 falsch angeschlossenAnschluss des Abschlussmoduls prüfenGelb (10× blinken)Kurzschluss oder ÜberlastMelderleitung und Haftmagnet prüfenGelb (dauerhaft)Interne StörungFSZ Kompakt tauschenRotAlarm oder Störung RauchschalterRauchschalter prüfen, ggf. Reset Elektrischer AnschlussDer Netzanschluss muss durch eine Elektrofachkraft erfolgen.KlemmenplanKlemmenblockKlemmenFunktionQuerschnittBlock 1 — StromnetzL, PE, N230 V AC Netzanschluss0,5–1,5 mm²Block 2 — Relais + MagnetNC, Wechsler, NO, M-, M+Potentialfreier Relaiswechsler + Haftmagnet0,28–0,5 mm²Block 3 — Ausgang/Eingang+24V, Eingang, Reset, 0V, +24VMelderversorgung, Brandmeldereingang, Resettaster0,28–0,5 mm²Leitungslängen beachten: Max. 30 m für Melder + Haftmagnet, max. 3 m für den Resettaster. Hekatron Feststellanlagenzentralen im VergleichDie FSZ Kompakt ist die kleinste Zentrale — ideal für designorientierte Einzeltüren. Die Tabelle zeigt die Unterschiede zu den anderen Hekatron-Zentralen.EigenschaftFSZ KompaktRSZ kompaktFSZ BasisFSZ ProIntegrierter RauchschalterNeinJa (ORS 142 W-RSZ)NeinNeinIntegrierter HandtasterNeinJa (Prüf-/Resettaster)Ja (50 × 50 mm)JaMax. Melder6 (1-Stich)Externe über Stiche12 (1- oder 2-Stich)bis 20 (DIBt) / 12 (EN 14637)Max. Haftmagnete1111Ausgangsstrom460 mA435 mA400 mA900 mANotstrom (ESM Pro)NeinNeinNeinJaBMA-AnbindungNeinNeinNeinJaEinsatzbereichDesignorientiert, EinzeltürDesignorientiert, EinzeltürIndustrie, Türen + ToreIndustrie, Türen + ToreAbmessungen36 × 128 × 46 mm36 × 250 × 50 mm146 × 146 × 60,5 mm146 × 146 × 60,5 mmGewicht102 g212 g420 g477 g (522 g mit ESM Pro)DIBtZ-6.500-2394Z-6.500-2393Z-6.500-2427Z-6.500-2359 MontageDie FSZ Kompakt lässt sich flexibel montieren — dank kompakter Abmessungen (128 × 36 × 46 mm) und geringem Gewicht (102 g).MontageorteWand — Aufputzmontage neben oder über der TürTürsturz — Direkt auf dem Sturz, max. 2,3 m zum MelderTürzarge — Seitliche Montage auf der ZargeZwischendecke — Verdeckte Montage außerhalb des SichtbereichsMontagehinweise180° drehbare Montage möglich (Oberteil RNO 02 umsteckbar)2 Befestigungsbohrungen, Abstand 111 mmNetzanschluss durch ElektrofachkraftLED muss nach Montage sichtbar und prüfbar seinLieferumfangNetzgerät mit AuslösevorrichtungKabelleisteOberteil RNO 02 mit LichtleiterMontageanleitungNicht im Lieferumfang: Rauchschalter, Haftmagnet, Ankerplatte, Handauslösetaster HAT 02, AM 142. KompatibilitätDie FSZ Kompakt ist kompatibel mit folgenden Hekatron-Komponenten (gemäß DIBt Z-6.500-2394):BrandmelderORS 142 — Optischer Rauchschalter (Deckenmontage, Standard)ORS 142 W — Optischer Rauchschalter (Wandmontage)ORS 142 W AT — Rauchschalter Wandmontage (Austausch)ORS 142 AT RetroFit — Rauchschalter für Austausch älterer ModelleTDS 247 — Thermo-Differenzial-Schalter (nicht in Flucht-/Rettungswegen!)Haftmagnete und AnkerplattenAlle Hekatron THM-Haftmagnete (z.B. THM 425, THM 439)Zugehörige Ankerplatten (z.B. ASS 65, ASS 55)Alle Hekatron AFS-HaftmagneteZubehörHAT 02 — Externer Handauslösetaster (Pflicht!)AM 142 — Abschlussmodul für Leitungsüberwachung (separat, bei J2 offen nötig)ErsatzteileRNO 02 weiß — Best.-Nr. 4300735-000RNO 02 silber — Best.-Nr. 4300735-0002Passende Hekatron ProdukteHekatron ORS 155 F - Funkset Normen & ZulassungenDIN EN 14637 — Elektrisch gesteuerte FeststellvorrichtungenVdS G 217098 — VdS-PrüfungDIBt Z-6.500-2394 — Bauartgenehmigung (autarke Feststellanlage)DIBt Z-6.510-2375 — Zusatzzulassung2014/30/EU — Elektromagnetische Verträglichkeit (EMC)2014/35/EU — Niederspannungsrichtlinie (LVD)2011/65/EU — Beschränkung gefährlicher Stoffe (RoHS)Wichtig: Die DIBt-Zulassung gilt nur für die in der Bauartgenehmigung aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht aufgeführtes Gerät ersetzt, ist eine Neuabnahme erforderlich. Abnahme & DokumentationNach Erstinbetriebnahme ist eine Abnahmeprüfung nach DIN 14677 vorgeschrieben.AbnahmevoraussetzungenAlle Komponenten sind montiert und betriebsbereitFunktionsprüfung: Rauchmelder auslösen (Prüfaerosol) — Tür muss schließenHandauslösetaster prüfen — Tür muss schließenLED-Anzeige dokumentierenLeitungsüberwachung testen (falls aktiviert)Wer darf abnehmen?Fachkräfte des Herstellers HekatronVon Hekatron autorisierte Fachkräfte (Seminar FstA 1 / FstA TK)Fachkräfte einer vom DIBt benannten PrüfstelleDokumentationPrüfbuch anlegen und dauerhaft am Betriebsort aufbewahrenAbnahmeschild anbringenDigital: Hekatron „Mein HPlus Service-App“ (Smartphone-basiert) Wartung & PrüfintervalleIntervallMaßnahmeDurchführungMonatlichFunktionsprüfung (Rauchmelder auslösen, Tür muss schließen)Eingewiesene PersonVierteljährlichFunktionsprüfung (nach 12 fehlerfreien Monatsprüfungen umstellbar)Eingewiesene PersonJährlichFachprüfung nach DIN 14677-1 (vollständige Inspektion)Fachkraft nach DIN 14677-2Nach 8 JahrenRauchschalter (ORS 142) austauschenFachkraftPrüfmethoden:Rauchschalter: Prüfaerosol (z.B. Hekatron 918/5)Thermoschalter (TDS 247): Fön (Überhitzung vermeiden)Gesamtanlage: Handtaster betätigen — Tür muss schließenHinweis: Rauchschalter können nicht gereinigt werden und dürfen nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich. Häufig gestellte FragenHat die FSZ Kompakt einen integrierten Rauchschalter?Nein. Die FSZ Kompakt ist eine reine Steuerungszentrale. Externe Brandmelder (z.B. ORS 142 oder TDS 247) sind zwingend erforderlich. Die RSZ kompakt ist die Alternative mit integriertem Rauchschalter.Was passiert bei Stromausfall?Die FSZ Kompakt hat keine Notstromversorgung. Bei Netzausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig über den Türschließer (Fail-Safe-Prinzip).Wie viele Melder können angeschlossen werden?Maximal 6 Melder im 1-Stich-Betrieb. Maximale Leitungslänge: 30 m (Melder + Haftmagnet).Ist ein Handauslösetaster im Lieferumfang?Nein. Der externe HAT 02 ist separat zu beschaffen — er ist Pflichtbestandteil jeder Feststellanlage.Was ist der Unterschied zwischen FSZ Kompakt und RSZ kompakt?Die FSZ Kompakt hat keinen integrierten Rauchschalter — externe Melder sind nötig. Die RSZ kompakt hat einen integrierten Sturzrauchschalter (ORS 142 W-RSZ). Beide sind für 1 Tür ausgelegt.Kann die FSZ Kompakt in der Zwischendecke montiert werden?Ja. Die FSZ Kompakt kann verdeckt in der Zwischendecke montiert werden. Die LED muss nach Montage sichtbar und prüfbar bleiben (ggf. Lichtleiter RNO 02).Was bedeuten die Steckbrücken J1 und J2?J1 steuert die Alarmspeicherung: offen = Alarm wird gespeichert, manueller Reset nötig. J2 steuert die Leitungsüberwachung nach DIN EN 14637: offen = aktiv, AM 142 am Leitungsende erforderlich.Welches Oberteil passt als Ersatz?RNO 02 in weiß (4300735-000) oder silber (4300735-0002). Kaufentscheidung: Welche Hekatron-Zentrale für welchen Einsatz?Wann ist die FSZ Kompakt die richtige Wahl?Die FSZ Kompakt eignet sich für designorientierte Einzeltüren, bei denen eine kompakte, unauffällige Zentrale gefordert ist — z.B. in Bürogebäuden, Hotels oder Wohnheimen. Voraussetzung: externe Rauchmelder (ORS 142 oder TDS 247) und ein externer Handauslösetaster HAT 02.Wann sollte ich stattdessen die RSZ kompakt nehmen?Wenn Sie eine All-in-One-Lösung für eine Einzeltür suchen. Die RSZ kompakt hat einen integrierten Sturzrauchschalter — Sie brauchen keine separaten Melder. Allerdings bietet die FSZ Kompakt mehr Flexibilität bei der Melder-Positionierung (bis zu 6 externe Melder).Wann brauche ich die FSZ Basis oder FSZ Pro?Für Tore, industrielle Anwendungen, mehr als 6 Melder oder 2-Stich-Betrieb. Die FSZ Pro zusätzlich bei Bedarf an Notstromversorgung (ESM Pro) oder BMA-Anbindung.Muss eine Feststellanlage abgenommen werden?Ja. Nach Erstinbetriebnahme ist eine Abnahme durch autorisierte Fachkräfte nach DIN 14677 vorgeschrieben. Die Abnahmeberechtigung ist personenbezogen.Wie oft muss die Anlage gewartet werden?Monatliche Funktionsprüfung durch eingewiesene Personen, jährliche Fachprüfung nach DIN 14677-1. Rauchschalter nach 8 Jahren austauschen.Kann die FSZ Kompakt nachgerüstet werden?Ja. Die FSZ Kompakt eignet sich auch zur Nachrüstung bestehender Brandschutztüren. Die kompakten Abmessungen (128 × 36 × 46 mm) ermöglichen die Montage auf Türsturz, Zarge oder in Zwischendecken.

GEZE Wireless KIT GC 170 Kabelloses Aufrüstkit für GEZE Feststellanlagen. Ermöglicht die drahtlose Verbindung zwischen Rauchmelder und Feststellanlage – ohne Kabelverlegung. Kurz & Knapp: Kabellose Verbindung zwischen Rauchmelder und Feststellanlage Keine Kabelverlegung nötig – geeignet für Nachrüstung und Bestandsgebäude Für GEZE Feststellanlagen Einfache Installation und Inbetriebnahme Produktbeschreibung Das GEZE Wireless KIT GC 170 macht Kabelverlegung bei Feststellanlagen überflüssig. Das Kit stellt eine drahtlose Verbindung zwischen dem Rauchmelder an der Decke und der Feststellanlage an der Tür her. Besonders bei Nachrüstungen in Bestandsgebäuden spart das erheblichen Installationsaufwand, da keine Kabelkanäle oder Unterputzleitungen verlegt werden müssen. Technische Daten EigenschaftWert TypWireless Aufrüstkit EinsatzbereichGEZE Feststellanlagen VerbindungDrahtlos (Funk) GEZE Rauchmelder und Zentralen im Vergleich KomponenteTypMontageSpannungBesonderheit RSZ 6RauchschalterzentraleSturz230 V AC / 24 V DCKompakte Standard-RSZ RSZ 7RauchschalterzentraleSturz230 V AC / 24 V DCTeleskop-Funktion, überbrückt Überstände bis 30 mm GC 151Sturzmelder (optisch)Im RSZ-Gehäuseüber RSZKein Deckenmelder nötig, direkt über der Tür GC 152Deckenmelder (optisch)Decke24 V DCAlarmschwellennachführung, Leitungsüberwachung, IP54 GC 172FunkrauchmelderDecke3 V (Batterie)8 Jahre Batterie, kabellos über GC 171 GC 171FunkmodulRSZ-nähe24 V DCBis 6 Funkteilnehmer, Nachrüstung ohne Kabel GC 175FunkeingabemodulWand3 V (Batterie)Taster/BMA kabellos anbinden Wireless KIT GC 170Funk-SetDecke + RSZgemischtGC 171 + 2× GC 172 als Komplettpaket Stromversorgung RSZ 6StromversorgungWand230 V / 24 VErsatz-Netzteil für RSZ 6 Häufige FragenBrauche ich noch einen separaten Rauchmelder?Ja, wenn die Feststellanlage eine zugelassene Rauchschaltzentrale erfordert. Das Wireless KIT ersetzt die Kabelverbindung, nicht die Sicherheitskomponenten. GEZE RM 1003 oder GC 151 sind weiterhin erforderlich.Wie funktioniert die Funkverbindung?Das KIT besteht aus Sender und Empfänger. Der Sender sitzt am Taster oder Rauchmelder, der Empfänger am Türschließer oder Haftmagneten. Frequenz 868 MHz, Reichweite bis ca. 30 m im Gebäude. Verschlüsselte Übertragung.Ist das Wireless KIT für Feststellanlagen nach DIN 14677 zugelassen?Das KIT muss in der allgemeinen bauaufsichtlichen Zulassung (abZ) der jeweiligen Feststellanlage aufgeführt sein. Nicht jede abZ erlaubt Funkkomponenten. Prüfen Sie vor dem Einbau die Zulassungsbedingungen.Wie lange halten die Batterien?Die Batterielebensdauer liegt bei ca. 2–3 Jahren im Normalbetrieb. Ein Low-Battery-Signal wird frühzeitig übermittelt. Bei der jährlichen Prüfung nach DIN 14677 den Batteriezustand kontrollieren und dokumentieren.Was passiert bei Funkstörungen oder leerer Batterie?Das System arbeitet nach dem Ruhestromprinzip: Bei Verbindungsverlust (Funkstörung, leere Batterie) wird der Haltekreis unterbrochen — die Tür schließt sicherheitshalber. Es gibt keinen unsicheren Zustand.Kann das Wireless KIT nachgerüstet werden?Ja, das ist der Hauptanwendungsfall. In Bestandsgebäuden entfällt die aufwendige Kabelverlegung. Sender und Empfänger werden an die vorhandenen Komponenten angeschlossen. Besonders sinnvoll bei denkmalgeschützten Gebäuden oder wenn Schlitze im Mauerwerk nicht möglich sind.Wie viele Sender kann ein Empfänger verwalten?Ein Empfänger kann mit mehreren Sendern gekoppelt werden (z. B. Rauchmelder + Taster). Die maximale Anzahl hängt vom Modell ab — typisch 4–6 Sender pro Empfänger. Die Zuordnung erfolgt über einen Anlernvorgang.Wie zuverlässig ist die Funkverbindung?Die Funkverbindung wird permanent überwacht. Bei Verbindungsverlust wird die Feststellung automatisch gelöst — die Tür schließt sicher. Kaufberatung: Wireless KIT oder Einzelkomponenten für Ihre Feststellanlage? Was enthaelt das Wireless KIT GC 170?Das Wireless KIT GC 170 ist ein Komplett-Set bestehend aus Funkmodul GC 171 und Funkrauchmelder GC 172. Es enthaelt alles, was Sie für die kabellose Erweiterung einer bestehenden GEZE Feststellanlage benötigen. Ist das Kit günstiger als der Einzelkauf?Ja, das Wireless KIT GC 170 ist gegenüber dem Einzelkauf von Funkmodul und Funkrauchmelder preislich attraktiver. Wenn Sie beide Komponenten benötigen, ist das Kit die wirtschaftlichere Lösung. Kann ich das Kit an jede GEZE Rauchschalterzentrale anschliessen?Ja, das Wireless KIT ist kompatibel mit der RSZ 6 und der RSZ 7. Das enthaltene Funkmodul wird per Kabel an die Zentrale angeschlossen. Brauche ich zusaetzlich zum Kit noch einen kabelgebundenen Rauchmelder?In den Zentralen RSZ 6 und RSZ 7 ist bereits ein Sturzmelder GC 151 integriert. Das Kit ergänzt einen zusaetzlichen Funkrauchmelder. Ein kabelgebundener GC 152 Deckenmelder kann optional ebenfalls angeschlossen werden. Ist ein Funk-Handtaster im Kit enthalten?Nein, das Funkeingabemodul GC 175 für die kabellose Handauslösung ist nicht enthalten und muss separat bestellt werden. Es nutzt aber dasselbe Funkmodul aus dem Kit.

Sockel 143 A — Montagesockel für Aufputz-Deckenmontage Kurz & Knapp Montagesockel für Hekatron Rauchschalter ORS 142, ORS 142 AT, TDS 247 Aufputz-Deckenmontage in trockenen Räumen Integrierter Magnet zur optionalen Leitungsüberwachung (43 kΩ) Kompatibel mit allen Hekatron-Zentralen (FSZ Basis/Pro, RSZ kompakt) Produktbeschreibung Der Sockel 143 A ist der Standard-Montagesockel für die Aufputz-Deckenmontage von Hekatron Rauchschaltern und Thermoschaltern in Feststellanlagen. Er wird an der Decke verschraubt, der Melderkopf (ORS 142, ORS 142 AT oder TDS 247) wird anschließend aufgesteckt und durch Drehen verriegelt.Der integrierte Magnet ermöglicht die optionale Aktivierung der Leitungsüberwachung gemäß DIN EN 14637. Der Sockel 143 A kann auch auf den Konsolen K 143-S (Sturzmontage) und K 143-K (Kragarm) montiert werden. Kompatibilität Der Sockel ist kompatibel mit folgenden Hekatron Rauchschaltern und Thermoschaltern: ORS 142 — Standard-Rauchschalter (für Neuanlagen abG) ORS 142 AT RetroFit — Austausch-Rauchschalter (für Bestandsanlagen abZ) TDS 247 — Thermodifferentialschalter Nicht für den ORS 142 W: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt. Er benötigt keinen separaten Sockel der Serie 143. Passende Hekatron ProdukteHekatron ORS 155 F - Funkset Technische Daten EigenschaftWert MontageAufputz (Decke)EinsatzbereichTrockene InnenräumeLeitungsüberwachungOptional, per integriertem Magnet (43 kΩ)MaterialKunststoffFarbeWeißKonsolenmontageKompatibel mit K 143-S und K 143-K Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).

Hekatron ORS 142 — Optischer Rauchschalter für Feststellanlagen Kurz & Knapp Meistverkaufter Rauchschalter für Feststellanlagen weltweit Optische Raucherkennung nach dem Streulichtprinzip gemäß EN 54-7 Kompatibel mit über 20 Herstellern — von dormakaba über GEZE bis Assa Abloy Verschmutzungskompensation verlängert die Lebensdauer um das 2- bis 3-Fache Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 ist der De-facto-Standard unter den Rauchschaltern für Feststellanlagen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip (Tyndall-Effekt) und steuert über eine angeschlossene Zentrale die Schließung von Brand- und Rauchschutztüren. Die Auswerteelektronik überwacht kontinuierlich die Messkammer auf Verschmutzung und Störung. Eine selbstregelnde Alarmschwellennachführung sorgt für gleichbleibendes Ansprechverhalten über die gesamte Nutzungsdauer. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C aus — als Rückfallebene bei extrem schneller Brandentwicklung. Der ORS 142 ist in nahezu allen gängigen DIBt-Bauartgenehmigungen namhafter Steuerungs- und Schließerhersteller gelistet. Damit eignet er sich als universeller Rauchschalter für Neuinstallationen und als Ersatz für ältere Modelle wie den ORS 132. Einbindung in die Feststellanlage Der ORS 142 ist ein Bestandteil einer Feststellanlage (FSA) und funktioniert nur im Zusammenspiel mit weiteren Systemkomponenten. Der Signalweg: ORS 142 erkennt Rauch → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt selbstständig Die DIBt-Bauartgenehmigung gilt ausschließlich für die in der jeweiligen Zulassung aufgeführten Komponentenkombinationen. Wird ein Gerät durch eines ersetzt, das nicht in der Zulassung steht, ist eine Neuabnahme erforderlich. Der potentialfreie Öffner-Relaiskontakt des ORS 142 öffnet bei Alarm, Störung und Spannungsausfall — damit ist auch bei Stromverlust eine sichere Schließung gewährleistet. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W LeitungsüberwachungOptional, per Magnet im Sockel aktivierbar (43 kΩ Abschlusswiderstand) SchutzartIP 42 Betriebstemperatur-30 bis +60 °C Luftfeuchte (dauernd)10–95 % rF bei ≤34 °C / max. 35 g/m³ bei >34 °C AbmessungenØ 80 × H 33 mm (ohne Sockel) Gewicht82 g (ohne Sockel) FarbeWeiß (RAL 9010), Multicolor (MC) auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677), danach Austausch Kompatibilität Der ORS 142 ist der am breitesten zugelassene Rauchschalter für Feststellanlagen weltweit. Er ist in den DIBt-Bauartgenehmigungen folgender Hersteller gelistet: Hekatron-Zentralen — FSZ Basis (Z-6.500-2427), FSZ Pro (Z-6.500-2359), FSZ kompakt (Z-6.500-2394), RSZ kompakt (Z-6.500-2393) dormakaba / Dorma — RMZ Rauchmeldezentrale (Z-6.500-2372), auch mit Funk-Erweiterung. Der ORS 142 ersetzt den dormakaba RM-N als herstellerfreie Alternative. GEZE — FA GC 150 System als externer Rauchschalter. Alternative zum GEZE GC 152. Weitere kompatible Hersteller: Assa Abloy, C-Tec, Dictator, DMW Schwarze, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz und Stoebich. ORS 142 vs. dormakaba RM-N vs. GEZE GC 152 EigenschaftHekatron ORS 142dormakaba RM-NGEZE GC 152 Kompatibilität20+ HerstellerNur dormakaba RMZNur GEZE RSZ 6/7 abZ-BestandsanlagenORS 142 AT (RetroFit)—— Funk-VarianteORS 155 FRM-F (dormakaba Funeo)GC 172 VerschmutzungskompensationJa (2-3× Lebensdauer)JaJa Tauschzyklus8 Jahre8 Jahre8 Jahre SockelSerie 143dormakaba-SockelGEZE-Sockel Vorteil ORS 142: Universell einsetzbar in Feststellanlagen aller gängigen Hersteller. Der dormakaba RM-N und der GEZE GC 152 sind jeweils nur mit dem eigenen System kompatibel. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose Die Multi-Betriebszustandsanzeige des ORS 142 signalisiert den aktuellen Zustand über farbige LEDs: LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte Verschmutzung — Melder kompensiertGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8 Jahre)Geschlossen GelbStörungGeöffnet RotAlarm (Rauch oder Temperatur)Geöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomMögliche UrsacheMaßnahme LED wechselt Grün/GelbStarke Verschmutzung oder 8-Jahres-AustauschanzeigeHerstelldatum auf Typenschild prüfen. Über 8 Jahre: Melderkopf tauschen (ORS 142 AT RetroFit). Unter 8 Jahre: Verschmutzung → Melder tauschen (nicht reinigbar) LED Gelb dauerhaftStörung: Messkammenfehler, Sockelkontakt lose, KabelbruchMelder aus Sockel nehmen, Kontakte prüfen, neu einsetzen. Kabel auf Durchgang messen. Wiederholung: tauschen LED Rot, Tür schließt nichtAlarm erkannt, Haftmagnet löst nichtSignalweg prüfen: Zentrale (FSZ/RSZ/RMZ) → Relaisausgang → Magnet. Magnet separat testen (Spannung abnehmen) Fehlalarm ohne RauchDampf, Staub oder Insekten in der MesskammerMontageort prüfen. Staubige/dampfige Umgebung? → TDS 247 als Alternative (außer in Fluchtwegen). Melder tauschen, nicht reinigen Keine Reaktion auf PrüfaerosolMesskammer defekt oder Nutzungsdauer überschrittenHekatron Prüfaerosol 918/5 direkt in Einströmöffnung sprühen. Kein Ansprechen: Melder sofort tauschen Leitungsüberwachung meldet FehlerLÜ-Magnet im Sockel fehlt oder falsch positioniertSockel öffnen: Magnet vorhanden? Abschlusswiderstand am Stichende korrekt (43 kΩ)? Kabel durchmessen LED Grün + kurz Gelb (Blitzer)Leichte Verschmutzung — Kompensation aktivKein sofortiger Handlungsbedarf. Bei nächster Jahresprüfung beobachten Sockelwahl Der ORS 142 wird ohne Sockel geliefert. Je nach Montagesituation wird der passende Sockel aus der Hekatron-Serie 143 separat bestellt. Alle Sockel verfügen über einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung. SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume, erhöhte Schutzanforderung Sockel 143 WWandmontageFür ORS 142 W Wandmelder Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündige Montage Ergänzend stehen die Konsolen K 143-S (Sturzmontage) und K 143-K (Wandmontage bei Deckenhöhen über 5 m) zur Verfügung. Montagehinweise Die Montage erfolgt ausschließlich per Schraubbefestigung — Klebemontage ist normativ nicht zulässig. Der Sockel wird an der Decke befestigt, anschließend wird der Melderkopf aufgesteckt und durch Drehen verriegelt. Für die Verkabelung sind handelsübliche Fernmeldekabel verwendbar. Der Kabelquerschnitt richtet sich nach Stromaufnahme und Leitungslänge. Bei Wandmeldern (ORS 142 W) ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Die Planung der Melderanzahl und -position richtet sich nach der Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der jeweiligen DIBt-Bauartgenehmigung. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch gemäß DIN 14677 entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss. Seit dem 01.01.2020 unterscheidet das DIBt zwischen zwei Nummernkreisen: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 AT RetroFit (Art. 31-5000017-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 Standard (Art. 5000552-xxxx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Liegt sie unter 18 V DC, muss das Netzgerät ebenfalls getauscht werden (z. B. durch FSZ Basis oder RSZ kompakt). Wartung & Prüfung Die Wartung von Feststellanlagen ist in DIN 14677-1 geregelt. Folgende Prüfintervalle gelten: Monatlich — Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen, Tür muss vollständig schließen. Durchführung durch eingewiesene Person. Vierteljährlich — wie monatlich. Nach 12 fehlerfreien Monatsprüfungen auf Vierteljahr umstellbar. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2. Vollständige Inspektion aller Komponenten. Prüfmethode: Funktionstest ausschließlich mit Prüfaerosol, z. B. Hekatron 918/5 (FCKW-frei, 250 ml). Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Einsatzgebiete Der ORS 142 ist für den Einsatz in Feststellanlagen an folgenden Abschlüssen zugelassen: Drehflügeltüren — einflügelig und zweiflügelig, Brand- und Rauchschutztüren Schiebetüren — mit entsprechender Feststellvorrichtung Tore — Feuerschutztore mit Feststellanlage Bahngebundene Förderanlagen — automatische Transportsysteme über Brandabschnitte Feuerschutzvorhänge — textile Brandschutzabschlüsse Einschränkungen: Feststellanlagen dürfen nur an Innenwänden betrieben werden. In staubigen oder dampfigen Umgebungen (Küche, Werkstatt, Lager) ist der Thermoschalter TDS 247 die geeignetere Wahl — außer in Flucht- und Rettungswegen, dort sind ausschließlich optische Rauchschalter zulässig. Modellvergleich: Hekatron Rauch- und Thermoschalter Die Hekatron Melder-Familie deckt alle Montagesituationen ab — von der Standard-Neuinstallation bis zur kabelfreien Nachrüstung: ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen in öffentlichen Gebäuden DIBt-Zulassungen für den ORS 142: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen) sowie zahlreiche herstellerspezifische Zulassungen. Häufige Fragen zum ORS 142 Wie oft muss der ORS 142 geprüft werden?Monatliche Funktionsprüfung durch eingewiesene Person (nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar). Jährliche Fachprüfung durch Fachkraft nach DIN 14677-2. Wann ist der Meldertausch nach 8 Jahren fällig?Gemäß DIN 14677 müssen optische Rauchschalter mit Verschmutzungskompensation (wie der ORS 142) nach 8 Jahren ausgetauscht werden. Melder ohne Verschmutzungskompensation bereits nach 5 Jahren. Der ORS 142 zeigt die fällige Nutzungsdauer durch wechselnde Grün/Gelb-LED an. Das Herstelldatum steht auf dem Typenschild. Welchen Ersatzmelder beim 8-Jahres-Tausch — AT oder Standard?Das hängt von der Zulassungsnummer der Feststellanlage ab. Bestandsanlagen mit alter Zulassung Z-6.5-xxxx (abZ): nur ORS 142 AT RetroFit (Art. 31-5000017-04-xx). Neuanlagen mit Z-6.500-xxxx (abG): nur ORS 142 Standard (Art. 5000552-xxxx). Wird das falsche Produkt eingesetzt, verliert die Anlage ihre DIBt-Zulassung. Kann ich den ORS 142 reinigen statt tauschen?Nein. Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Bei Verschmutzung oder Erreichen der Nutzungsdauer ist ausschließlich ein Austausch zulässig. Ist der ORS 142 mit Dorma / dormakaba RMZ kompatibel?Ja. Der ORS 142 ist in der DIBt-Bauartgenehmigung der dormakaba RMZ (Z-6.500-2372) gelistet. Er kann als Alternative zum dormakaba RM-N eingesetzt werden und funktioniert kabelgebunden oder über das Hekatron Funksystem 155 F. Ersetzt der ORS 142 den älteren ORS 132?Ja, der ORS 142 ist der direkte Nachfolger des ORS 132. Beim Austausch unbedingt beachten: Die Energieversorgungen älterer Geräte (NAG 03, NG 519 etc.) sind möglicherweise nicht mehr geeignet — Ausgangsspannung vorher messen. Liegt sie unter 18 V DC, muss das Netzgerät mit getauscht werden (z. B. FSZ Basis, RSZ kompakt). Wie aktiviere ich die Leitungsüberwachung?Durch Einsetzen des beiliegenden Magneten in den Sockel (Serie 143). Der Abschlusswiderstand beträgt 43 kΩ. Die Leitungsüberwachung funktioniert mit Hekatron FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt sowie mit zugelassenen Gleitschienen namhafter Hersteller. Mit älteren Netzteilen (NAG 03, NG 519) ist die LÜ nicht möglich. Welchen Sockel brauche ich?Für Deckenmontage: Sockel 143 A (Standard) oder 143 UH (Unterputz/Hohldecke). Für Wandmontage: Sockel 143 W. Für Feuchträume: Sockel 143 AF. Alle Sockel enthalten einen Magneten zur optionalen Leitungsüberwachung. Was ist der Unterschied zum GEZE GC 152 und dormakaba RM-N?Alle drei sind optische Rauchschalter nach EN 54-7 mit 8-Jahres-Tauschzyklus. Der entscheidende Unterschied: Der ORS 142 ist in den DIBt-Zulassungen von über 20 Herstellern gelistet und damit universell einsetzbar. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Muss ich bei Anlagen älter als 16 Jahre etwas beachten?Ja. Bei älteren Anlagen können die Kondensatoren im Netzgerät ausgetrocknet sein, wodurch die Ausgangsspannung unter 18 V DC fällt. Der neue Melder erkennt die Unterspannung und meldet eine Störung (gelbe LED). Empfehlung: Vor dem Meldertausch die Spannung messen — bei unter 18 V das Netzgerät mit tauschen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol — empfohlen: Hekatron 918/5 (FCKW-frei, 250 ml, ca. 200 Prüfungen). Aerosol direkt in die Einströmöffnung sprühen. Nach Auslösung muss die Tür vollständig schließen. Kaufberatung: Welcher Rauchschalter für Ihre Feststellanlage? Neuinstallation (abG) oder Austausch in Bestandsanlage (abZ)?Entscheidend ist die Zulassungsnummer auf dem Abnahmeschild der Feststellanlage. Neuanlagen mit Z-6.500-xxxx (abG): ORS 142 Standard bestellen. Bestandsanlagen mit Z-6.5-xxxx (abZ): ORS 142 AT RetroFit bestellen. Falsches Produkt führt zum Verlust der DIBt-Zulassung. Kabel oder Funk — wann lohnt sich das Funksystem?Das Funksystem ORS 155 F spart bis zu 60 % Montagezeit und bis zu 1.500 € durch entfallende Verkabelung. Ideal für Nachrüstung in Bestandsbauten, Denkmalschutz und schwierige Leitungsführung. Für Neubauten mit vorhandener Kabelinfrastruktur ist der kabelgebundene ORS 142 die wirtschaftlichere Wahl — kein Batterietausch alle 8 Jahre. Optischer Rauchschalter oder Thermoschalter (TDS 247)?In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter (ORS 142) zulässig — Thermoschalter dort verboten. Der TDS 247 eignet sich für staubige, dampfige oder rauchige Umgebungen (Küchen, Werkstätten, Lager), in denen der ORS 142 Fehlalarme auslösen würde. ORS 142 oder dormakaba RM-N oder GEZE GC 152?Der ORS 142 ist mit über 20 Herstellern kompatibel und damit die universellste Wahl. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Vorteil ORS 142: Sie können die Zentrale wechseln, ohne den Melder tauschen zu müssen. Brauche ich eine separate Zentrale?Ja. Der ORS 142 benötigt eine Feststellanlagen-Zentrale. Hekatron: FSZ Basis, FSZ Pro, RSZ kompakt (Einzeltür mit integriertem Rauchschalter). Oder: dormakaba RMZ, GEZE RSZ. Die RSZ kompakt hat einen integrierten Melder — dort wird kein separater ORS 142 benötigt. Welches Zubehör brauche ich zusätzlich?Mindestens: 1× Sockel (143 A für Decke, 143 W für Wand). Empfohlen: Prüfaerosol Hekatron 918/5 für die monatliche Funktionsprüfung. Außerdem Pflicht: Ein Handauslösetaster (HAT 02/03 kabelgebunden oder HAT 155 F Funk) — jede Feststellanlage muss auch manuell auslösbar sein. Wer darf die Feststellanlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers oder vom Hersteller autorisierte Fachkräfte. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Hekatron bietet die Seminare R 6.1 (Standard) und R 6.2 (erweitert) an. Kann ich den Melder selbst tauschen?Den Melderkopf wechseln (Sockel aufstecken, drehen) darf eine eingewiesene Person. Die Abnahme nach Tausch erfordert jedoch eine autorisierte Fachkraft, wenn das neue Gerät nicht in der bestehenden Zulassung aufgeführt ist. Den Netzanschluss darf ausschließlich eine Elektrofachkraft durchführen. Ist die Feststellanlage für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen gelten ausschließlich für Abschlüsse an Innenwänden.

Hekatron FSZ Basis — Feststellanlagen-Zentrale für bis zu 12 RauchschalterKurz & KnappMeistverwendete Hekatron-Zentrale — All-in-one: Stromversorgung, Steuerung, integrierter Handauslösetaster (50 × 50 mm), Alarmspeicher und ResettasterBis 12 Rauchschalter (DIBt), 400 mA Ausgangsstrom, 1- oder 2-Stich-Betrieb per DIP-SchalterFail-Safe-Prinzip: Kein Akku — bei Netzausfall wird der Haftmagnet stromlos, die Tür schließt selbsttätigDIBt-Bauartgenehmigung Z-6.500-2427 (aBG), abZ Z-6.510-2402, VdS G 213091, EN 14637 (3-5-1/2/4-1-1-3)ProduktbeschreibungDie Hekatron FSZ Basis ist die meistverwendete Feststellanlagen-Zentrale von Hekatron. Sie vereint Stromversorgung (230 V AC → 24 V DC), Steuerung, integrierten Handauslösetaster, Alarmspeicher und Resettaster in einem kompakten Gehäuse (146 × 146 × 60,5 mm). Die Zentrale steuert Feststellanlagen an Brandschutztüren und -toren und verarbeitet Signale von bis zu 12 Rauchschaltern (nach DIBt).Die FSZ Basis arbeitet nach dem Fail-Safe-Prinzip: Sie besitzt keine Notstromversorgung. Bei Netzausfall wird der Haftmagnet-Ausgang (THM) stromlos — die Tür schließt selbsttätig durch den Türschließer. Dieses Verhalten ist brandschutztechnisch gewollt und gewährleistet, dass Brandschutzabschlüsse im Störungsfall immer geschlossen sind.Die Zentrale bietet drei DIP-Schalter zur Konfiguration: DIP 1 aktiviert die Leitungsüberwachung nach EN 14637, DIP 2 schaltet zwischen 1-Stich- und 2-Stich-Betrieb um, DIP 3 aktiviert den Alarmspeicher (bei Freilauftürschließern immer erforderlich). Drei LEDs (grün, rot, orange) zeigen Betriebszustand, Alarm und Störungen an — mit differenzierten Blinkmustern zur Fehlerdiagnose vor Ort.Die FSZ Basis ist als Festanschluss-Variante und als Variante mit 1,5 m Schutzkontaktstecker (FSZ Basis 230V) erhältlich.Komplette Feststellanlage mit FSZ BasisEine vollständige Feststellanlage mit der FSZ Basis besteht aus folgenden Komponenten:FunktionKomponenteHinweisSteuerung & StromversorgungFSZ BasisInkl. HAT, Reset, AlarmspeicherDetektionORS 142 + Sockel 143Bis 12 Stück (DIBt), 8 Jahre TauschzyklusFeststellungTHM (z. B. THM 439/335) + ASS (z. B. ASS 65)Haftmagnet + AnkerplatteManuelle AuslösungIntegriert (50 × 50 mm) oder ext. HAT 02Pflicht nach DIBtDokumentationPrüfbuch + AbnahmeschildAufbewahrungspflicht beim BetreiberKapazität und StrombudgetParameterOhne LÜ (DIBt)1-Stich mit LÜ (DIBt)2-Stich mit LÜ (DIBt)1-Stich EN 146372-Stich EN 14637Max. Melder121212 pro Stich (frei verteilbar)69 gesamt, max. 6 pro StichParameterWertMax. Haftmagnete1 (THM-Ausgang)Ausgangsstrom gesamt400 mAMax. Leitungslänge mit LÜ (THM)35 mMax. Leitungslänge mit LÜ (Melder)75 mMax. Leitungslänge ohne LÜ200 mStrombudget-Beispiel3 × ORS 142 (je 22 mA = 66 mA) + 2 × THM 425 (je 63 mA = 126 mA) = 192 mA von 400 mA — 52 % Auslastung.Funktionsbeschreibung — SignalwegDie FSZ Basis verarbeitet Signale in folgender Reihenfolge:Detektion: Ein angeschlossener Rauchschalter (z. B. ORS 142) erkennt Rauch und sendet ein Signal über die Melderleitung an die Zentrale.Verarbeitung: Die FSZ Basis wertet das Signal aus. Bei aktivem Alarmspeicher (DIP 3 = ON) bleibt der Alarmzustand bis zum manuellen Reset gespeichert.Auslösung: Der THM-Ausgang wird stromlos geschaltet. Der Haftmagnet gibt die Tür frei.Schließung: Der Türschließer drückt die Tür in die geschlossene Position (mechanisch, keine Energie nötig).Anzeige: Die rote LED zeigt den Alarmzustand an. Das potentialfreie Relais schaltet (Weiterleitung an GLT oder Signalleuchte möglich).Reset: Nach Beseitigung der Brandursache: Resettaster an der Zentrale oder externer Reset-Eingang betätigen.Manuelle Auslösung: Jederzeit über den integrierten Handauslösetaster (50 × 50 mm, Einschubstreifen: „Tür/Tor schließen“) oder einen externen HAT 02.Technische DatenEigenschaftWertEingangsspannung230 V ACNennstromaufnahme80 mALeistungsaufnahme18,4 VANennfrequenz50/60 HzAusgangsspannung24 V DCAusgangsstrom400 mALeistungsabgabe9,6 WRestwelligkeit200 mVssRelaisausgang1 Wechsler potentialfrei, max. 250 V AC / 30 V DC, max. 5 ASchutzartIP30 (Rückseite) / IP65 (mit Kabelverschraubung)SchutzklasseII mit FunktionserdungTemperaturbereich Betrieb-10 bis +50 °CTemperaturbereich Lagerung-10 bis +60 °CLuftfeuchtigkeit10–95 % (≤ 34 °C), max. 35 g/m³ (> 34 °C)Abmessungen (B × H × T)146 × 146 × 60,5 mmGewicht420 gGehäuseABS/PC weiß (RAL 9003)NetzteilPrimärgetaktetes Schaltnetzteil, kurzschlussfest, stabilisiertLED-DiagnoseDie FSZ Basis verfügt über drei LEDs (grün, rot, orange). Die Blinkfrequenz zeigt die Ursache an:LEDMusterBedeutungMaßnahmeGrünDauerleuchtenNormalbetriebKeineGrünAusNetzausfall oder AnschlussfehlerNetzversorgung prüfen, Anschluss prüfenRotDauerleuchtenAlarm — Rauchschalter hat ausgelöstBrandursache klären, Reset nach EntwarnungRot1 × BlinkenAlarm — interner Handauslösetaster betätigtReset nach EntwarnungRot2 × BlinkenAlarm — externer HAT oder AM 142 FehlerExternen HAT / AM 142 prüfenRot6 × BlinkenStörung FolientastaturZentrale austauschenOrangeDauerleuchtenInterne StörungZentrale austauschenOrange2 × BlinkenStörung RauchschalterstichMelderleitung und Melder prüfenOrange3 × BlinkenStörung HAT-SchleifeHAT-Anschluss und Leitung prüfenOrange4 × BlinkenÜbertemperaturUmgebungstemperatur prüfen, Belüftung sicherstellenOrange5 × BlinkenStörung Haftmagnet-SchleifeTHM-Anschluss und Leitung prüfenOrange6 × BlinkenStörung FolientastaturZentrale austauschenOrange9 × BlinkenAusgangsstrom überschrittenVerbraucher reduzieren, Strombudget prüfenOrange10 × BlinkenKurzschluss 24 VVerdrahtung prüfen, Kurzschluss beseitigenKlemmenplanKlemmenblockKlemmenFunktionLeiterquerschnitt1 — StromnetzL, N, PE230 V AC Netzanschluss0,25–2,5 mm²2 — RelaisausgangNO, Common, NCPotentialfreier Wechsler (max. 250 V AC / 5 A)0,25–2,5 mm²3 — Brandmelder+24V, GND, ORSRauchschalter-Stich(e)0,25–1,5 mm²4 — StützpunktK, B2-Stich-Verbindung (nur bei DIP 2 = ON)0,25–1,5 mm²5 — HaftmagnetTHM+, THM-Haftmagnet-Ausgang (24 V DC, mit Freilaufdiode und Funktionsüberwachung)0,25–1,5 mm²6 — HAT/Reset+24V, HAT, RESET, GNDExterner Handauslösetaster und externer Reset0,25–1,5 mm²DIP-SchalterDIPONOFFDIP 1Leitungsüberwachung aktiv (EN 14637)Ohne LeitungsüberwachungDIP 22-Stich-Betrieb (nur wenn DIP 1 = ON)1-Stich-BetriebDIP 3Alarmspeicher aktiv (bei Freilauftürschließern: immer ON)Alarmspeicher inaktivVergleich Hekatron ZentralenEigenschaftRSZ kompaktFSZ KompaktFSZ BasisFSZ ProTypRauchschaltzentraleFSA-Zentrale kompaktFSA-Zentrale StandardFSA-Zentrale TopIntegrierter RauchschalterJa (ORS 142 W-RSZ)NeinNeinNeinIntegrierter HATNeinNeinJa (50 × 50 mm)JaAusgangsstrom435 mA460 mA400 mA900 mAMax. Melder (DIBt)+ externe61220–24Max. Melder (EN 14637)—66–912Stiche1 oder 211 oder 21 oder 2Relaisausgänge1112HupeNeinNeinNeinJa (65 dB(A))ESM Pro kompatibelNeinNeinNeinJaExt. Alarmeingang BMZ/GLTNeinNeinNeinJaStille SchließungNeinNeinNeinJaDIP-Schalter——36NotstromversorgungNein (Fail-Safe)Nein (Fail-Safe)Nein (Fail-Safe)Optional (ESM Pro)DIBtZ-6.500-2393Z-6.500-2394Z-6.500-2427Z-6.500-2359MontageParameterWertMontagehöhe Unterkante1,4 m (+0,2 / -0,4 m)Max. Abstand zum Melder2,3 mLochabstand128 × 128 mmMontageartenAufputz Wand/Decke, Schaltschrank (Adapter), Hutschiene 35 mm (Adapter)KabeleinführungRückseite: IP30 (offene Einführung). Oben/unten: IP65 mit 3 × M16 + 1 × M20 Kabelverschraubungen (im Lieferumfang).KabeltypenAnschlussKabeltypNetz (230 V AC)NYM 3 × 1,5–2,5 mm²Fernmeldeleitung (Melder, HAT, THM)JY(ST)Y 2 × 2 × 0,6/0,8 mmKompatible Komponenten — RauchschalterKomponenteHinweisORS 142Standard-Rauchschalter (auf Sockel 143)ORS 142 WWandmontageORS 142 W ATWandmontage, erhöhte TemperaturbeständigkeitORS 142 AT RetroFitNachrüstung auf vorhandenen SockelTDS 247Thermoschalter (nicht in Flucht-/Rettungswegen)ORS 155 FFunk-Rauchschalter (über FM 155 F Funkmodul)Haftmagnete und FeststellvorrichtungenKomponenteHinweisTHM 413TürhaftmagnetTHM 425TürhaftmagnetTHM 439 (185/335/485)Türhaftmagnet, verschiedene AusführungenAFS 55 / AFS 65 / AFS 75Feststellvorrichtungen (Magnete)ZubehörKomponenteFunktionAM 142AlarmmodulHAT 02Externer HandauslösetasterTSG 100Torsignalgeber (MVV TB 2019)ROLP SBSignalgeberSP 205SireneRZA 142Relais-ZusatzadapterNormen und ZulassungenNorm / ZulassungNummerInhaltDIBt Bauartgenehmigung (aBG)Z-6.500-2427Autarke FeststellanlageDIBt abZZ-6.510-2402ZusatzzulassungVdSG 213091VdS-AnerkennungEN 14637Klassifizierung 3-5-1/2/4-1-1-3Elektrisch gesteuerte FeststellvorrichtungenDIN 14677-1—Instandhaltung von FeststellanlagenDIN 14677-2—Anforderungen an FachkräfteEN 54-7—Optische Rauchmelder (für angeschlossene ORS 142)Die DIBt-Bauartgenehmigung gilt ausschließlich für die darin aufgeführten Komponentenkombinationen. Bei Austausch durch nicht gelistete Komponenten ist eine Neuabnahme erforderlich.AbnahmeWer darf abnehmen?Fachkräfte des Herstellers (Hekatron)Vom Hersteller autorisierte Fachkräfte (Hekatron Seminar R 6.1 oder R 6.2)Fachkräfte einer vom DIBt benannten PrüfstelleDie Abnahmeberechtigung ist personenbezogen und nicht übertragbar.Wann ist eine Abnahme erforderlich?Nach betriebsfertigem Einbau einer FeststellanlageNach Gerätetausch, wenn das neue Gerät nicht in der letzten Zulassung aufgeführt war (Neuabnahme nach aktuell gültiger Zulassung)DokumentationInbetriebnahme- und Wartungsset (IW-Set) verwendenAbnahmeschild nach erfolgreicher Abnahme anbringenUnterlagen beim Betreiber aufbewahrenDigital: Hekatron „Mein HPlus Service-IA Kit“ (im Lieferumfang)Wartung nach DIN 14677IntervallPrüfungDurchführungMonatlichFunktionsprüfung: Rauchschalter mit Prüfaerosol auslösen, Tür muss vollständig schließen. HAT betätigen, Tür muss schließen. LED-Anzeigen kontrollieren.Eingewiesene PersonVierteljährlichWie monatlich. Nach 12 fehlerfreien Monatsprüfungen kann auf vierteljährlich umgestellt werden.Eingewiesene PersonJährlichVollständige Fachprüfung: alle Komponenten inspizieren, Leitungen prüfen, Strombudget kontrollieren, Relaisausgang testen, Dokumentation im Prüfbuch.Fachkraft nach DIN 14677-2TauschzyklenKomponenteZyklusOptische Rauchschalter (ORS 142)8 Jahre (DIN 14677)Thermoschalter (TDS 247)8 Jahre (Herstellerempfehlung)Funk-Rauchmelder (ORS 155 F)8 Jahre (Batterie)Rauchschalter können nicht gereinigt werden und dürfen nicht geöffnet werden — bei Verschmutzung ist ein Austausch erforderlich.Häufige FragenWie viele Rauchschalter kann die FSZ Basis maximal ansteuern?Nach DIBt-Bauartgenehmigung Z-6.500-2427 bis zu 12 Rauchschalter. Nach EN 14637 maximal 6 (1-Stich) bzw. 9 gesamt bei 2-Stich-Betrieb (max. 6 pro Stich).Was passiert bei einem Stromausfall?Die FSZ Basis hat keine Notstromversorgung (kein Akku, kein ESM). Bei Netzausfall wird der THM-Ausgang stromlos — der Haftmagnet gibt die Tür frei und der Türschließer schließt die Tür selbsttätig. Dieses Fail-Safe-Prinzip ist brandschutztechnisch gewollt.Was bedeuten die orangefarbenen Blinkmuster?Orange zeigt Störungen an. Die Anzahl der Blinkimpulse identifiziert die Ursache: 2× = Rauchschalterstich, 3× = HAT-Schleife, 4× = Übertemperatur, 5× = Haftmagnet-Schleife, 6× = Folientastatur, 9× = Ausgangsstrom überschritten, 10× = Kurzschluss 24 V. Dauerleuchten = interne Störung, Zentrale austauschen.Wann benötige ich eine FSZ Pro statt der FSZ Basis?Die FSZ Pro ist erforderlich, wenn mehr als 12 Melder angeschlossen werden sollen (bis 20–24 nach DIBt), eine Notstromversorgung per ESM Pro benötigt wird, ein externer Alarmeingang (BMZ/GLT) nötig ist, eine Stille Schließung gewünscht wird, oder der Ausgangsstrom 400 mA nicht ausreicht (FSZ Pro: 900 mA).Was ist der Unterschied zwischen 1-Stich und 2-Stich?Im 1-Stich-Betrieb sind alle Rauchschalter an einer Linie angeschlossen. Im 2-Stich-Betrieb (DIP 2 = ON, nur mit Leitungsüberwachung DIP 1 = ON) werden zwei getrennte Melderleitungen genutzt — die 12 Melder (DIBt) sind frei auf beide Stiche verteilbar. 2-Stich erhöht die Verfügbarkeit: fällt ein Stich aus, bleibt der andere aktiv.Muss der Alarmspeicher immer aktiviert sein?Bei Freilauftürschließern muss DIP 3 immer auf ON stehen (Alarmspeicher aktiv). Grund: Der Freilauftürschließer benötigt ein dauerhaftes Signal zum Geschlossenhalten. Ohne Alarmspeicher könnte die Tür nach kurzer Abkühlung des Melders wieder feststellen.Welche Kabelverschraubungen sind im Lieferumfang?3 × M16 und 1 × M20 Kabelverschraubungen für die Einführungen oben/unten (IP65). Die rückseitige Einführung ist offen (IP30) und für Unterputz-/Schaltschrankmontage vorgesehen.Welcher Netzanschluss wird benötigt?230 V AC über NYM 3 × 1,5–2,5 mm². Der Netzanschluss darf ausschließlich durch eine Elektrofachkraft erfolgen. Die Variante FSZ Basis 230V wird alternativ mit einem 1,5 m Schutzkontaktstecker geliefert.Kaufentscheidung — Feststellanlagen-ZentraleFSZ Basis oder RSZ kompakt — welche Zentrale für eine einzelne Brandschutztür?Für eine einzelne Tür mit separatem Haftmagnet: FSZ Basis, wenn externe Rauchschalter (ORS 142) gewünscht sind — flexibel positionierbar, bis 12 Melder erweiterbar. Die RSZ kompakt hat einen integrierten Sturzrauchschalter und ist kompakter, aber weniger erweiterbar.Reichen 400 mA Ausgangsstrom für mein Projekt?Das Strombudget lässt sich einfach berechnen: ORS 142 benötigt 22 mA, THM 425 benötigt 63 mA. Eine typische Konfiguration mit 3 Rauchschaltern und 1 Haftmagnet verbraucht ca. 129 mA — weit unter dem Limit. Bei größeren Anlagen mit vielen Meldern und starken Magneten sollte das Budget vor der Planung durchgerechnet werden. Über 400 mA → FSZ Pro (900 mA).Brauche ich eine Notstromversorgung (ESM Pro)?Die FSZ Basis unterstützt kein ESM Pro — das ist ausschließlich der FSZ Pro vorbehalten. Für die FSZ Basis gilt: Bei Netzausfall schließt die Tür selbsttätig (Fail-Safe). Wenn die Tür bei Netzausfall für eine definierte Zeit offengehalten werden muss (z. B. Evakuierung), ist die FSZ Pro mit ESM Pro erforderlich.Kann ich die FSZ Basis nachträglich auf 2-Stich umstellen?Ja. Die Umstellung erfolgt per DIP-Schalter (DIP 2 = ON). Voraussetzung: Leitungsüberwachung muss aktiv sein (DIP 1 = ON). Die Verdrahtung muss entsprechend angepasst werden (Stützpunkt-Klemmen K und B für den zweiten Stich).Welche Zulassung gilt — DIBt oder EN 14637?In Deutschland ist die DIBt-Bauartgenehmigung (Z-6.500-2427) maßgeblich — sie erlaubt bis 12 Melder. Die EN 14637-Klassifizierung (3-5-1/2/4-1-1-3) gilt europaweit und ist restriktiver: max. 6 Melder (1-Stich) bzw. 9 Melder (2-Stich). In der Praxis wird nach DIBt geplant.

Sockel 143 W — Montagesockel für Wandmontage am Türsturz Kurz & Knapp Sturzmontage-Sockel für den runden Deckenmelder ORS 142 und TDS 247 an der Wand Nicht für den ORS 142 W — dieser hat eine eigene Bauform und wird direkt geschraubt Integrierter Magnet zur optionalen Leitungsüberwachung (43 kΩ) Mindestabstand 1 cm zu darüber liegenden Bauteilen Produktbeschreibung Der Sockel 143 W ermöglicht die Sturzmontage der runden Hekatron Deckenrauchschalter (ORS 142, ORS 142 AT, TDS 247) an der Wand im Sturzbereich über dem Feuerschutzabschluss. Der Abstand zwischen Melderachse und Wand muss dabei kleiner sein als der Sockeldurchmesser. Beim Einsatz am Sturz ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Der integrierte Magnet ermöglicht die optionale Leitungsüberwachung. Nicht verwechseln: Der Wandrauchschalter ORS 142 W ist ein eigenständiges Produkt mit eigener Bauform für die Wandmontage. Er wird direkt an die Wand geschraubt und benötigt keinen Sockel 143 W. Der Sockel 143 W ist für den Deckenmelder ORS 142, wenn dieser am Sturz montiert werden soll. Kompatibilität Der Sockel ist kompatibel mit folgenden Hekatron Rauchschaltern und Thermoschaltern: ORS 142 — Standard-Rauchschalter (für Neuanlagen abG) ORS 142 AT RetroFit — Austausch-Rauchschalter (für Bestandsanlagen abZ) TDS 247 — Thermodifferentialschalter Nicht für den ORS 142 W: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt. Er benötigt keinen separaten Sockel der Serie 143. Passende Hekatron ProdukteHekatron ORS 155 F - Funkset Technische Daten EigenschaftWert MontageWand / Sturz EinsatzbereichSturzmontage des ORS 142 und TDS 247 an der Wand Mindestabstand1 cm zu darüber liegenden Bauteilen LeitungsüberwachungOptional, per integriertem Magnet (43 kΩ) Kompatible MelderORS 142, ORS 142 AT, TDS 247 Nicht fürORS 142 W (eigene Bauform, direkte Wandmontage) MaterialKunststoff FarbeWeiß Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).

Hekatron HAT 02 — Handauslösetaster für Feststellanlagen Kurz & Knapp Pflichtkomponente jeder Feststellanlage — manuelle Auslösung gemäß DIBt und DIN EN 14637 Rote Schaltwippe mit Aufschrift „Tür schließen“ Öffner-Kontakt (NC) — bei Betätigung wird der Haltestrom unterbrochen, Tür schließt Für trockene Räume (IP 20). Feuchtraum: HAT 03 (IP 44) Aufputz- und Unterputzmontage Bei FSZ kompakt: Pflicht (kein integrierter Taster). Bei FSZ Basis/Pro: optional (integrierter HAT vorhanden) Produktbeschreibung Der Hekatron HAT 02 ist ein Handauslösetaster zur manuellen Auslösung von Feststellvorrichtungen an Brand- und Rauchschutztüren. Er ist eine Pflichtkomponente jeder Feststellanlage: Gemäß DIBt-Bauartgenehmigung und DIN EN 14637 muss jede Feststellvorrichtung auch von Hand auslösbar sein. Bei Betätigung der roten Schaltwippe öffnet der Öffner-Kontakt (NC) und unterbricht den Haltestrom zum Türhaftmagneten (THM) — die Tür schließt selbstständig durch den Türschließer. Der Taster rastet nicht ein und kehrt nach dem Loslassen in die Ausgangsposition zurück. Ausnahme: Bei Türschließern mit niedriger Öffnungskraft oder Öffnungsautomatik kann der externe Handauslösetaster unter bestimmten Bedingungen entfallen — die genauen Regelungen stehen in der jeweiligen DIBt-Bauartgenehmigung. Kompatibilität Der HAT 02 ist mit allen gängigen Feststellanlagen-Zentralen kompatibel: Hekatron FSZ kompakt — Pflicht! Die FSZ kompakt hat keinen integrierten Handtaster Hekatron FSZ Basis — optional (integrierter HAT 50×50 mm vorhanden) Hekatron FSZ Pro — optional (integrierter HAT 50×50 mm, 180° drehbar) Hekatron RSZ kompakt — optional (integrierter Prüf-/Resettaster vorhanden) dormakaba RMZ — als externer Handtaster anschließbar GEZE RSZ 6/7 — als externer Taster über HAT-Eingang Der HAT 02 wird an den HAT-Eingang der Zentrale angeschlossen. Bei Hekatron-Zentralen: Klemmenblock 6 (HAT, Reset, +24V, GND). Der Anschluss erfolgt in Reihe mit der Leitungsüberwachung, sofern diese aktiviert ist. Funk-Alternative: Der HAT 155 F ist die kabellose Variante (batteriebetrieben, 8 Jahre, AES256-verschlüsselt) für das Hekatron Funksystem 155 F. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron RSZ kompakt Rauchschaltzentrale Technische Daten EigenschaftWert KontaktartÖffner (NC) — öffnet bei Betätigung Schaltspannungmax. 30 V DC Schaltstrommax. 1 A SchutzartIP 20 (trockene Räume) MontageAufputz (AP) und Unterputz (UP) Abmessungen81 × 81 × 38,5 mm (AP) GehäuseKunststoff FarbeWeiß mit roter Schaltwippe Beschriftung„Tür schließen“ (gemäß DIBt) Feuchtraum-AlternativeHAT 03 (IP 44, nur Aufputz) Montagevorschriften Die Montage des Handauslösetasters ist in der DIBt-Bauartgenehmigung und in DIN VDE 0833-2 geregelt: VorschriftAnforderung Montageöhe1,4 m (+0,2 / −0,4 m) nach DIN VDE 0833-2:2017-10 SichtbarkeitGut sichtbar, frei zugänglich, beleuchtet FarbeRot mit Aufschrift „Tür schließen“ VerdeckungDarf durch die festgestellte Tür nicht verdeckt werden BarrierefreiheitIn barrierefreien Gebäuden: abweichende Höhen nach DIN 18040 möglich LeitungsüberwachungBei aktivierter LÜ: HAT in Reihe mit Abschlusswiderstand (43 kΩ am Stichende) Aufputz (AP): HAT 02 direkt auf die Wand schrauben. Kabeleinführung durch die Rückseite. Unterputz (UP): HAT 02 in Standard-Unterputzdose einsetzen. Kompatibel mit gängigen Schalterprogrammen (Berker, Gira, Jung, Merten, Busch-Jaeger). Häufige Fragen zum HAT 02 Ist der Handauslösetaster Pflicht?Ja. Gemäß DIBt-Bauartgenehmigung und DIN EN 14637 muss jede Feststellvorrichtung auch von Hand auslösbar sein. Ausnahme: Bei bestimmten Türschließern mit niedriger Öffnungskraft oder Öffnungsautomatik kann der externe Taster entfallen — Details in der jeweiligen Bauartgenehmigung. Brauche ich den HAT 02 auch bei der FSZ Basis?Die FSZ Basis hat einen integrierten Handauslösetaster (50×50 mm). Ein zusätzlicher externer HAT 02 ist optional, aber empfehlenswert — z. B. wenn die Zentrale nicht in unmittelbarer Nähe der Tür montiert ist. Wann ist der HAT 02 Pflicht (nicht optional)?Bei der FSZ kompakt — diese hat keinen integrierten Handtaster. Hier muss ein externer HAT 02 angeschlossen werden. HAT 02 oder HAT 03?HAT 02 (IP 20) für trockene Räume, Aufputz und Unterputz. HAT 03 (IP 44) für Feuchträume, nur Aufputz. Funktional identisch. Gibt es eine Funk-Alternative?Ja. Der HAT 155 F ist ein batteriebetriebener Funkhandtaster (AES256, 8 Jahre Batterie) für das Hekatron Funksystem 155 F. Er kann als AP- oder UP-Variante verbaut werden. Auf welcher Höhe muss der Taster montiert werden?1,4 m (+0,2 / −0,4 m) nach DIN VDE 0833-2:2017-10. Gut sichtbar, frei zugänglich, beleuchtet. Darf durch die geöffnete Tür nicht verdeckt werden. In barrierefreien Gebäuden gelten abweichende Höhen nach DIN 18040. Was bedeutet Öffner-Kontakt (NC)?Im Normalzustand ist der Kontakt geschlossen (Normally Closed). Bei Betätigung öffnet er — der Haltestrom zum Magneten wird unterbrochen und die Tür schließt. Das ist ein Sicherheitsprinzip: Auch bei Kabelbruch oder Defekt öffnet der Kontakt und die Tür schließt (Fail-Safe). Wie wird der HAT 02 an die Leitungsüberwachung angeschlossen?Bei aktivierter Leitungsüberwachung (DIP 1 an FSZ Basis/Pro) wird der HAT 02 in Reihe in den Überwachungsstich eingebunden. Am Stichende sitzt der Abschlusswiderstand (43 kΩ). Die Zentrale erkennt so Kabelbruch oder Kurzschluss in der HAT-Leitung.

Hekatron THM 425 — Türhaftmagnet runde Bauform Kurz & Knapp Türhaftmagnet in runder Bauform auf TrägerplatteHaftkraft 686 NVerdeckte AnschlussklemmenPassende Ankerplatten: ASS 65 (flach) oder AFS 65 (flexibel)Schutzart IP 40, 63 mA Stromaufnahme Produktbeschreibung Der Hekatron THM 425 ist ein Türhaftmagnet in runder Bauform auf Trägerplatte mit verdeckten Anschlussklemmen. Er wird überwiegend an der Wand montiert und hält Brand- und Rauchschutztüren im geöffneten Zustand.Bei Alarm, Störung oder Stromausfall wird der Magnet stromlos und gibt die Ankerplatte frei — die Tür schließt selbstständig (Fail-Safe). Die verdeckten Klemmen sorgen für ein sauberes Erscheinungsbild. Technische Daten EigenschaftWert MontageWandHaftkraft686 NBetriebsspannung24 V DCStromaufnahme63 mASchutzartIP 40BauformRund auf Trägerplatte, verdeckte KlemmenMagnetdurchmesserØ 60 mm FarbeSilber/Schwarz AnkerplatteØ 65 mm (ASS 65 / AFS 65) Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden686 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke686 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 20°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Passende Hekatron ProdukteHekatron FSZ Kompakt Häufige Fragen Welche Ankerplatte passt zu diesem Haftmagneten?Die Zuordnungstabelle oben zeigt die korrekte Kombination. Die Größe der Ankerplatte (55/65/75 mm) muss zum Magneten passen. ASS = flach (Standard), AFS = flexibel (extreme Winkel). Welche Zentrale brauche ich?Der Haftmagnet wird an eine Hekatron Feststellanlagen-Zentrale angeschlossen: FSZ Basis, FSZ Pro oder FSZ kompakt / RSZ kompakt (Einzeltür). Die Zentrale steuert den Magneten über den THM-Ausgang (24 V DC). Was passiert bei Stromausfall?Fail-Safe-Prinzip: Bei Spannungsausfall wird der Magnet stromlos und die Ankerplatte fällt ab — die Tür schließt selbstständig durch den Türschließer.
