Hekatron FSZ Kompakt

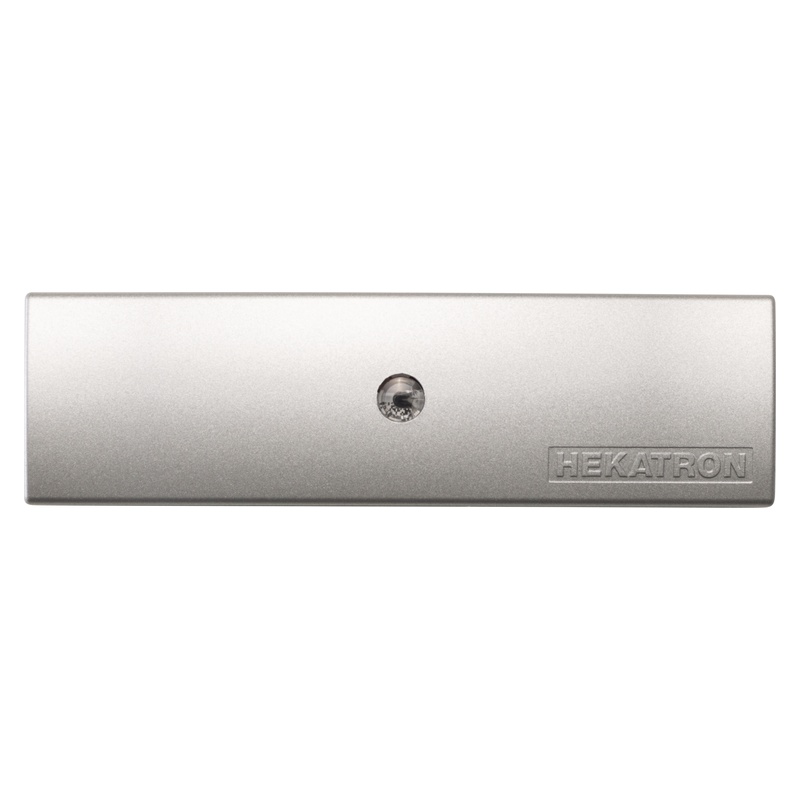

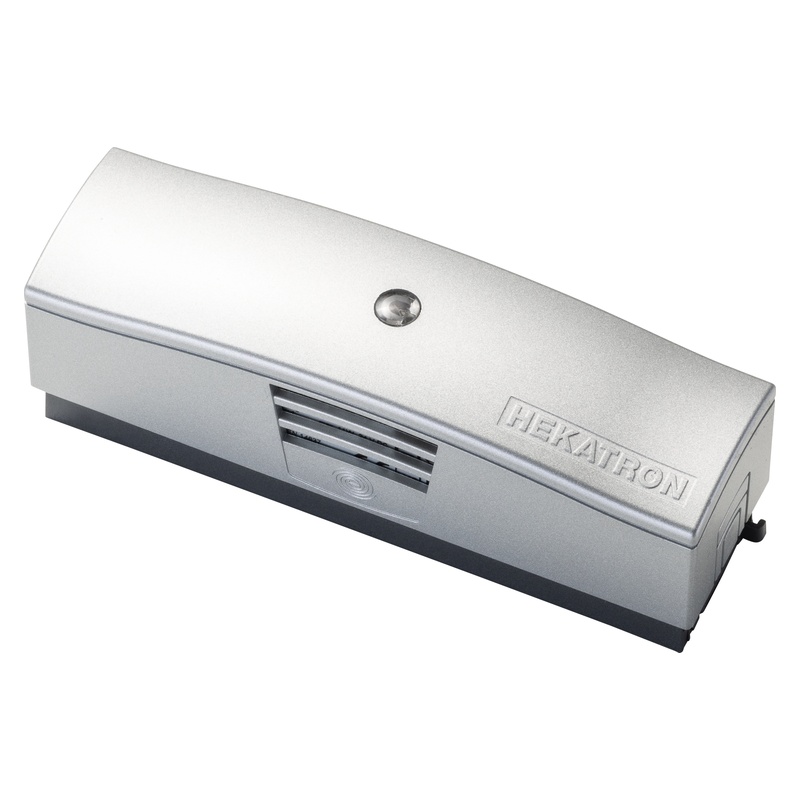

Hekatron FSZ Kompakt — Feststellanlagenzentrale kompaktKleinste Hekatron-Zentrale: Netzgerät mit Auslösevorrichtung für 1 Haftmagnet, ohne integrierten Rauchschalter, externe Brandmelder (ORS/TDS) erforderlich | Art.-Nr. 31-5400007-04-01M Kurz & KnappKleinste Hekatron-Zentrale: nur 128 × 36 × 46 mm, 102 gReine Steuerungszentrale — kein integrierter Rauchschalter, externe ORS 142 oder TDS 247 zwingend erforderlich1 Haftmagnet, max. 6 Melder, 1-Stich-Betrieb, 460 mA AusgangsstromMontage: Wand, Sturz, Türzarge, Zwischendecke — 180° drehbarFail-Safe: keine Notstromversorgung, bei Netzausfall schließt die Tür selbsttätigDesignorientiert: silber (RAL 9006) oder weiß (RAL 9016)VdS-geprüft, DIBt Z-6.500-2394 BeschreibungDie Hekatron FSZ Kompakt ist die kleinste Feststellanlagenzentrale im Hekatron-Sortiment. Mit nur 128 × 36 × 46 mm und 102 g eignet sie sich für designorientierte Einbausituationen, bei denen eine unauffällige Montage gefordert ist — auf dem Türsturz, an der Türzarge, an der Wand oder verdeckt in der Zwischendecke.Die FSZ Kompakt ist eine reine Steuerungszentrale ohne eigenen Rauchschalter. Externe Brandmelder (z.B. ORS 142, ORS 142 W oder TDS 247) sind zwingend erforderlich. Sie steuert einen Haftmagnet an und verfügt über einen potentialfreien Relaiswechsler.Die Zentrale arbeitet nach dem Fail-Safe-Prinzip: Ohne Netzspannung fällt der Haftmagnet ab und die Tür schließt selbsttätig über den Türschließer. Eine Notstromversorgung ist nicht vorgesehen.Der Handauslösetaster HAT 02 ist bei der FSZ Kompakt nicht im Lieferumfang enthalten und muss separat beschafft werden — er ist Pflichtbestandteil jeder Feststellanlage. Komplette Feststellanlage mit FSZ KompaktFür eine betriebsbereite Feststellanlage nach DIBt Z-6.500-2394 werden folgende Komponenten benötigt:KomponenteFunktionIm Lieferumfang?FSZ KompaktNetzgerät + Auslösevorrichtung (Zentrale)JaORS 142 / ORS 142 WOptischer Rauchschalter (Detektion)Nein — separatSockel 143Montagesockel für ORS 142Nein — separatTHM (z.B. THM 425)Türhaftmagnet (Feststellvorrichtung)Nein — separatASS (z.B. ASS 65)Ankerplatte zum HaftmagnetNein — separatHAT 02Handauslösetaster (Pflicht!)Nein — separatPrüfbuchDokumentation (Abnahme + Wartung)Nein — separatWichtig: Der Handauslösetaster HAT 02 ist bei jeder Feststellanlage Pflicht. Bei der FSZ Kompakt ist kein Taster integriert — im Unterschied zur FSZ Basis, die einen integrierten HAT (50 × 50 mm) besitzt. Systemkomponenten im ÜberblickFSZ Kompakt — Netzgerät mit Auslösevorrichtung, 230 V AC / 24 V DC, 460 mA, 1 HaftmagnetORS 142 — Optischer Rauchschalter (Deckenmontage), Streulicht nach EN 54-7, kabelgebundenORS 142 W — Optischer Rauchschalter (Wandmontage), Streulicht nach EN 54-7TDS 247 — Thermo-Differenzial-Schalter, für staubige Umgebungen (nicht in Flucht-/Rettungswegen!)THM-Serie — Türhaftmagnete in verschiedenen Haftkräften und BauformenHAT 02 — Externer Handauslösetaster (Pflicht bei FSZ Kompakt)AM 142 — Abschlussmodul für Leitungsüberwachung (separat, nicht im Lieferumfang)Hinweis: Alle Komponenten müssen in der DIBt-Bauartgenehmigung Z-6.500-2394 aufgeführt sein. FunktionsbeschreibungIm Normalbetrieb versorgt die FSZ Kompakt den angeschlossenen Haftmagnet mit 24 V DC. Der Haftmagnet hält die Brandschutztür in der offenen Position. Die grüne LED signalisiert den Normalbetrieb.Bei Raucherkennung durch einen externen Melder (ORS 142 oder TDS 247) schaltet die FSZ Kompakt den Magnetausgang ab. Der Haftmagnet lässt los und die Tür schließt selbsttätig über den Türschließer. Die rote LED signalisiert den Alarmzustand.Über den potentialfreien Relaiswechsler können externe Systeme (z.B. Signalgeber, Gebäudeleittechnik) angesteuert werden.Konfiguration über SteckbrückenSteckbrückeGeschlossenOffenJ1 — AlarmspeicherungOhne AlarmspeicherungMit Alarmspeicherung (Reset am Taster nötig)J2 — LeitungsüberwachungOhne LeitungsüberwachungMit Leitungsüberwachung nach DIN EN 14637 (AM 142 nötig)Alarmspeicherung (J1 offen): Nach Rauchalarmerkennung bleibt der Magnetausgang abgeschaltet, bis am Resettaster manuell quittiert wird. Ohne Alarmspeicherung (J1 geschlossen) schaltet die Zentrale automatisch in den Normalbetrieb zurück, sobald der Melder keinen Rauch mehr erkennt.Leitungsüberwachung (J2 offen): Überwacht die Melderleitung auf Unterbrechung und Kurzschluss. Erfordert ein AM 142 (Abschlussmodul) am Leitungsende. Störung wird durch gelbes LED-Blinken (10×) signalisiert. Technische DatenEigenschaftWertEingangsspannung230 V ACNennstromaufnahme120 mALeistungsaufnahme27,6 VAAusgangsspannung24 V DCAusgangsstrom460 mALeistungsabgabe11 WRestwelligkeit120 mVssRelais1 Wechsler potentialfrei, 30 V DC / 1 A / 30 WMax. Melder6 (1-Stich-Betrieb)Max. Haftmagnete1Max. Leitungslänge Melder + THM30 mMax. Leitungslänge Resettaster3 mSchutzartIP40SchutzklasseIIBetriebstemperatur-20 bis +45 °CAbmessungen (B × L × H)36 × 128 × 46 mmGewicht102 gGehäuseKunststoffNotstromversorgungNein (Fail-Safe) LED-DiagnoseDie FSZ Kompakt besitzt eine mehrfarbige LED. Die Bedeutung der Signale:LED-SignalBedeutungMaßnahmeGrün (dauerhaft)NormalbetriebKeine — Anlage betriebsbereitGelb (2× blinken)AM 142 falsch angeschlossenAnschluss des Abschlussmoduls prüfenGelb (10× blinken)Kurzschluss oder ÜberlastMelderleitung und Haftmagnet prüfenGelb (dauerhaft)Interne StörungFSZ Kompakt tauschenRotAlarm oder Störung RauchschalterRauchschalter prüfen, ggf. Reset Elektrischer AnschlussDer Netzanschluss muss durch eine Elektrofachkraft erfolgen.KlemmenplanKlemmenblockKlemmenFunktionQuerschnittBlock 1 — StromnetzL, PE, N230 V AC Netzanschluss0,5–1,5 mm²Block 2 — Relais + MagnetNC, Wechsler, NO, M-, M+Potentialfreier Relaiswechsler + Haftmagnet0,28–0,5 mm²Block 3 — Ausgang/Eingang+24V, Eingang, Reset, 0V, +24VMelderversorgung, Brandmeldereingang, Resettaster0,28–0,5 mm²Leitungslängen beachten: Max. 30 m für Melder + Haftmagnet, max. 3 m für den Resettaster. Hekatron Feststellanlagenzentralen im VergleichDie FSZ Kompakt ist die kleinste Zentrale — ideal für designorientierte Einzeltüren. Die Tabelle zeigt die Unterschiede zu den anderen Hekatron-Zentralen.EigenschaftFSZ KompaktRSZ kompaktFSZ BasisFSZ ProIntegrierter RauchschalterNeinJa (ORS 142 W-RSZ)NeinNeinIntegrierter HandtasterNeinJa (Prüf-/Resettaster)Ja (50 × 50 mm)JaMax. Melder6 (1-Stich)Externe über Stiche12 (1- oder 2-Stich)bis 20 (DIBt) / 12 (EN 14637)Max. Haftmagnete1111Ausgangsstrom460 mA435 mA400 mA900 mANotstrom (ESM Pro)NeinNeinNeinJaBMA-AnbindungNeinNeinNeinJaEinsatzbereichDesignorientiert, EinzeltürDesignorientiert, EinzeltürIndustrie, Türen + ToreIndustrie, Türen + ToreAbmessungen36 × 128 × 46 mm36 × 250 × 50 mm146 × 146 × 60,5 mm146 × 146 × 60,5 mmGewicht102 g212 g420 g477 g (522 g mit ESM Pro)DIBtZ-6.500-2394Z-6.500-2393Z-6.500-2427Z-6.500-2359 MontageDie FSZ Kompakt lässt sich flexibel montieren — dank kompakter Abmessungen (128 × 36 × 46 mm) und geringem Gewicht (102 g).MontageorteWand — Aufputzmontage neben oder über der TürTürsturz — Direkt auf dem Sturz, max. 2,3 m zum MelderTürzarge — Seitliche Montage auf der ZargeZwischendecke — Verdeckte Montage außerhalb des SichtbereichsMontagehinweise180° drehbare Montage möglich (Oberteil RNO 02 umsteckbar)2 Befestigungsbohrungen, Abstand 111 mmNetzanschluss durch ElektrofachkraftLED muss nach Montage sichtbar und prüfbar seinLieferumfangNetzgerät mit AuslösevorrichtungKabelleisteOberteil RNO 02 mit LichtleiterMontageanleitungNicht im Lieferumfang: Rauchschalter, Haftmagnet, Ankerplatte, Handauslösetaster HAT 02, AM 142. KompatibilitätDie FSZ Kompakt ist kompatibel mit folgenden Hekatron-Komponenten (gemäß DIBt Z-6.500-2394):BrandmelderORS 142 — Optischer Rauchschalter (Deckenmontage, Standard)ORS 142 W — Optischer Rauchschalter (Wandmontage)ORS 142 W AT — Rauchschalter Wandmontage (Austausch)ORS 142 AT RetroFit — Rauchschalter für Austausch älterer ModelleTDS 247 — Thermo-Differenzial-Schalter (nicht in Flucht-/Rettungswegen!)Haftmagnete und AnkerplattenAlle Hekatron THM-Haftmagnete (z.B. THM 425, THM 439)Zugehörige Ankerplatten (z.B. ASS 65, ASS 55)Alle Hekatron AFS-HaftmagneteZubehörHAT 02 — Externer Handauslösetaster (Pflicht!)AM 142 — Abschlussmodul für Leitungsüberwachung (separat, bei J2 offen nötig)ErsatzteileRNO 02 weiß — Best.-Nr. 4300735-000RNO 02 silber — Best.-Nr. 4300735-0002 Normen & ZulassungenDIN EN 14637 — Elektrisch gesteuerte FeststellvorrichtungenVdS G 217098 — VdS-PrüfungDIBt Z-6.500-2394 — Bauartgenehmigung (autarke Feststellanlage)DIBt Z-6.510-2375 — Zusatzzulassung2014/30/EU — Elektromagnetische Verträglichkeit (EMC)2014/35/EU — Niederspannungsrichtlinie (LVD)2011/65/EU — Beschränkung gefährlicher Stoffe (RoHS)Wichtig: Die DIBt-Zulassung gilt nur für die in der Bauartgenehmigung aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht aufgeführtes Gerät ersetzt, ist eine Neuabnahme erforderlich. Abnahme & DokumentationNach Erstinbetriebnahme ist eine Abnahmeprüfung nach DIN 14677 vorgeschrieben.AbnahmevoraussetzungenAlle Komponenten sind montiert und betriebsbereitFunktionsprüfung: Rauchmelder auslösen (Prüfaerosol) — Tür muss schließenHandauslösetaster prüfen — Tür muss schließenLED-Anzeige dokumentierenLeitungsüberwachung testen (falls aktiviert)Wer darf abnehmen?Fachkräfte des Herstellers HekatronVon Hekatron autorisierte Fachkräfte (Seminar FstA 1 / FstA TK)Fachkräfte einer vom DIBt benannten PrüfstelleDokumentationPrüfbuch anlegen und dauerhaft am Betriebsort aufbewahrenAbnahmeschild anbringenDigital: Hekatron „Mein HPlus Service-App“ (Smartphone-basiert) Wartung & PrüfintervalleIntervallMaßnahmeDurchführungMonatlichFunktionsprüfung (Rauchmelder auslösen, Tür muss schließen)Eingewiesene PersonVierteljährlichFunktionsprüfung (nach 12 fehlerfreien Monatsprüfungen umstellbar)Eingewiesene PersonJährlichFachprüfung nach DIN 14677-1 (vollständige Inspektion)Fachkraft nach DIN 14677-2Nach 8 JahrenRauchschalter (ORS 142) austauschenFachkraftPrüfmethoden:Rauchschalter: Prüfaerosol (z.B. Hekatron 918/5)Thermoschalter (TDS 247): Fön (Überhitzung vermeiden)Gesamtanlage: Handtaster betätigen — Tür muss schließenHinweis: Rauchschalter können nicht gereinigt werden und dürfen nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich. Häufig gestellte FragenHat die FSZ Kompakt einen integrierten Rauchschalter?Nein. Die FSZ Kompakt ist eine reine Steuerungszentrale. Externe Brandmelder (z.B. ORS 142 oder TDS 247) sind zwingend erforderlich. Die RSZ kompakt ist die Alternative mit integriertem Rauchschalter.Was passiert bei Stromausfall?Die FSZ Kompakt hat keine Notstromversorgung. Bei Netzausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig über den Türschließer (Fail-Safe-Prinzip).Wie viele Melder können angeschlossen werden?Maximal 6 Melder im 1-Stich-Betrieb. Maximale Leitungslänge: 30 m (Melder + Haftmagnet).Ist ein Handauslösetaster im Lieferumfang?Nein. Der externe HAT 02 ist separat zu beschaffen — er ist Pflichtbestandteil jeder Feststellanlage.Was ist der Unterschied zwischen FSZ Kompakt und RSZ kompakt?Die FSZ Kompakt hat keinen integrierten Rauchschalter — externe Melder sind nötig. Die RSZ kompakt hat einen integrierten Sturzrauchschalter (ORS 142 W-RSZ). Beide sind für 1 Tür ausgelegt.Kann die FSZ Kompakt in der Zwischendecke montiert werden?Ja. Die FSZ Kompakt kann verdeckt in der Zwischendecke montiert werden. Die LED muss nach Montage sichtbar und prüfbar bleiben (ggf. Lichtleiter RNO 02).Was bedeuten die Steckbrücken J1 und J2?J1 steuert die Alarmspeicherung: offen = Alarm wird gespeichert, manueller Reset nötig. J2 steuert die Leitungsüberwachung nach DIN EN 14637: offen = aktiv, AM 142 am Leitungsende erforderlich.Welches Oberteil passt als Ersatz?RNO 02 in weiß (4300735-000) oder silber (4300735-0002). Kaufentscheidung: Welche Hekatron-Zentrale für welchen Einsatz?Wann ist die FSZ Kompakt die richtige Wahl?Die FSZ Kompakt eignet sich für designorientierte Einzeltüren, bei denen eine kompakte, unauffällige Zentrale gefordert ist — z.B. in Bürogebäuden, Hotels oder Wohnheimen. Voraussetzung: externe Rauchmelder (ORS 142 oder TDS 247) und ein externer Handauslösetaster HAT 02.Wann sollte ich stattdessen die RSZ kompakt nehmen?Wenn Sie eine All-in-One-Lösung für eine Einzeltür suchen. Die RSZ kompakt hat einen integrierten Sturzrauchschalter — Sie brauchen keine separaten Melder. Allerdings bietet die FSZ Kompakt mehr Flexibilität bei der Melder-Positionierung (bis zu 6 externe Melder).Wann brauche ich die FSZ Basis oder FSZ Pro?Für Tore, industrielle Anwendungen, mehr als 6 Melder oder 2-Stich-Betrieb. Die FSZ Pro zusätzlich bei Bedarf an Notstromversorgung (ESM Pro) oder BMA-Anbindung.Muss eine Feststellanlage abgenommen werden?Ja. Nach Erstinbetriebnahme ist eine Abnahme durch autorisierte Fachkräfte nach DIN 14677 vorgeschrieben. Die Abnahmeberechtigung ist personenbezogen.Wie oft muss die Anlage gewartet werden?Monatliche Funktionsprüfung durch eingewiesene Personen, jährliche Fachprüfung nach DIN 14677-1. Rauchschalter nach 8 Jahren austauschen.Kann die FSZ Kompakt nachgerüstet werden?Ja. Die FSZ Kompakt eignet sich auch zur Nachrüstung bestehender Brandschutztüren. Die kompakten Abmessungen (128 × 36 × 46 mm) ermöglichen die Montage auf Türsturz, Zarge oder in Zwischendecken.

GEZE Klemmprofil Befestigung Holzflügel und Metallflügel zur Befestigung von Türflügeln aus Holz / Metall / Kunststoff an Levolan 60 / 120 Bestellangaben:  Bezeichnung  Länge  Bestellnummer  GEZE Levolan Klemmprofil Befestigung Holz-/Metallflügel  1000 mm  146957    1500 mm  146958

Hekatron ESM Pro – Energiespeichermodul für FSZ ProDas ESM Pro ist ein Kondensator-basiertes Energiespeichermodul, das ausschließlich für die Feststellanlagenzentrale Hekatron FSZ Pro entwickelt wurde. Es ermöglicht die Pufferung der Ausgänge bei Netzausfall in zwei konfigurierbaren Betriebsmodi.Kurz & KnappEnergiespeichermodul ausschließlich für die Hekatron FSZ ProKondensator-Technik — kein Akku, kein VerschleißMontage per 4 Befestigungsclips direkt auf der Leiterplatte2 Puffermodi über DIP-Schalter 5 der FSZ Pro wählbarNur 45 g Gewichtszunahme (FSZ Pro: 477 g → 522 g)Grüne LED der FSZ Pro blinkt während Ladevorgang (bis 15 min)BeschreibungDas Hekatron ESM Pro ergänzt die Feststellanlagenzentrale FSZ Pro um eine Notstromversorgung bei Netzausfall. Das Modul basiert auf Kondensator-Technik — es enthält keinen Akku und unterliegt daher keinem Verschleiß durch Ladezyklen.Die Montage erfolgt werkzeuglos: Das ESM Pro wird direkt auf die Leiterplatte der FSZ Pro aufgesteckt. Vier Befestigungsclips fixieren das Modul, die Kontaktstifte greifen automatisch in die ESM-Klemme der Zentrale. Das Gewicht steigt dabei lediglich um 45 g.Nach dem Einbau lädt sich das ESM Pro innerhalb von maximal 15 Minuten auf. Während des Ladevorgangs blinkt die grüne LED der FSZ Pro. Im Normalbetrieb leuchtet die LED dauerhaft.FSZ Pro System — Feststellanlage komplettDas ESM Pro ist Teil des FSZ Pro Systems für Feststellanlagen an Brandschutz- und Feuerschutztüren sowie Toren. Eine vollständige Feststellanlage mit FSZ Pro besteht aus folgenden Komponenten:KomponenteFunktionFSZ ProFeststellanlagenzentrale — Energieversorgung, Steuerung, integrierter Handauslösetaster, 900 mA AusgangsstromESM ProEnergiespeichermodul — Notstromversorgung bei Netzausfall (optional)ORS 142 + Sockel 143Optischer Rauchschalter — Rauchdetektion nach EN 54-7THM (z. B. THM 439)Türhaftmagnet — hält die Tür offen, gibt bei Alarm freiASS (z. B. ASS 65)Ankerplatte / Anschlagschild — Gegenstück zum HaftmagnetenHAT 02Externer Handauslösetaster — manuelle Auslösung (Pflicht)TSG 100 / ROLP SBSignalgeber — optische und akustische Warnung bei Toranlagen (optional)Prüfbuch + IW-SetDokumentation für Abnahme und wiederkehrende PrüfungenDie Bauartgenehmigung des FSZ Pro Systems lautet DIBt Z-6.500-2359.Puffermodi im Detail — DIP-Schalter 5 der FSZ ProDer Betriebsmodus des ESM Pro wird über DIP-Schalter 5 an der FSZ Pro konfiguriert. Je nach Stellung reagiert die Anlage unterschiedlich auf einen Netzausfall:Modus 1 — DIP5 OFF: Alle Ausgänge 3 Sekunden gepuffertBei Netzausfall werden alle Ausgänge der FSZ Pro für maximal 3 Sekunden weiter versorgt.Die Tür bleibt 3 Sekunden offen. Danach wird der THM-Ausgang abgeschaltet und die Tür schließt.Kehrt die Netzspannung innerhalb der 3 Sekunden zurück, geht die FSZ Pro sofort in den Normalbetrieb über.Geeignet, wenn kurzzeitige Netzunterbrechungen (z. B. Schaltimpulse) die Tür nicht unnötig schließen sollen.Modus 2 — DIP5 ON: 24-V-Pufferung bis EntleerungDer THM-Ausgang wird bei Netzausfall sofort abgeschaltet — die Tür schließt sofort.Die 24-V-Versorgung für Melder, HAT und Reset wird bis zur vollständigen Entleerung des Kondensators gepuffert.Relais 2 leitet den Alarm weiter (z. B. an GLT oder Brandmeldeanlage).Die integrierte Hupe der FSZ Pro signalisiert den Netzausfall akustisch.Geeignet, wenn die Tür bei Netzausfall sofort schließen muss und gleichzeitig eine Alarmmeldung erfolgen soll.PufferzeitenDie Pufferzeit hängt von der Anzahl angeschlossener Verbraucher ab. Beispiel: 6 × ORS 142 + 1 × ROLP = typisch 25 Sekunden. Je mehr Verbraucher angeschlossen sind, desto kürzer die Pufferzeit.Verhalten bei NetzwiederkehrAlarmspeicher (DIP1)Verhalten bei NetzwiederkehrDIP1 OFF — ohne AlarmspeicherFSZ Pro geht automatisch in Betrieb, THM wird wieder bestromtDIP1 ON — mit AlarmspeicherManueller Reset erforderlich — unabhängig davon, ob Netzwiederkehr während oder nach Entladung erfolgtEinbauDas ESM Pro wird direkt auf die Leiterplatte der FSZ Pro gesteckt. Vier Befestigungsclips sichern das Modul, die Kontaktstifte greifen in die ESM-Klemme. Der Einbau ist werkzeuglos möglich. Es sind keine zusätzlichen Kabel erforderlich.Technische DatenEigenschaftWertProdukttypEnergiespeichermodul (Kondensator)KompatibilitätAusschließlich Hekatron FSZ ProEinbauDirekt auf Leiterplatte, 4 BefestigungsclipsGewicht45 gGewicht FSZ Pro mit ESM522 g (477 g + 45 g)LadezeitMax. 15 MinutenPufferzeit (Beispiel)Typ. 25 s bei 6 × ORS 142 + 1 × ROLPKonfigurationDIP-Schalter 5 an der FSZ ProModus 1 (DIP5 OFF)Alle Ausgänge max. 3 s gepuffertModus 2 (DIP5 ON)24 V gepuffert bis Entleerung, THM sofort ausBestellnummer31-5400005-01-xxHäufige Fragen zum ESM ProKann das ESM Pro auch in die FSZ Basis oder FSZ Kompakt eingebaut werden?Nein. Das ESM Pro ist ausschließlich mit der FSZ Pro kompatibel. Die Leiterplatte der FSZ Basis und FSZ Kompakt verfügt nicht über die ESM-Klemme.Enthält das ESM Pro einen Akku?Nein. Das ESM Pro arbeitet mit Kondensator-Technik. Es gibt keinen Akku, der verschleißen oder getauscht werden müsste.Wie lange dauert die Aufladung nach dem Einbau?Maximal 15 Minuten. Während des Ladevorgangs blinkt die grüne LED der FSZ Pro. Sobald sie dauerhaft leuchtet, ist das ESM Pro betriebsbereit.Welcher Modus ist für meine Anwendung geeignet?Modus 1 (DIP5 OFF) eignet sich, wenn kurze Netzunterbrechungen die Tür nicht schließen sollen. Modus 2 (DIP5 ON) eignet sich, wenn die Tür bei Netzausfall sofort schließen und gleichzeitig ein Alarm weitergeleitet werden soll.Muss das ESM Pro gewartet werden?Das ESM Pro selbst ist wartungsfrei. Die gesamte Feststellanlage unterliegt den Prüfintervallen nach DIN 14677 (monatliche Funktionsprüfung, jährliche Fachprüfung).Kaufentscheidung — Notstromversorgung für FeststellanlagenBrauche ich das ESM Pro für meine Feststellanlage?Das ESM Pro ist optional. Es wird empfohlen, wenn Netzausfälle in der Umgebung vorkommen und die Anlage auch bei Stromausfall definiert reagieren soll — entweder mit kontrollierter 3-Sekunden-Pufferung oder sofortiger Türschließung mit Alarmweiterleitung.Was ist der Unterschied zwischen ESM Pro und SVG 522?Das ESM Pro puffert die FSZ Pro für kurze Netzunterbrechungen (Sekunden). Das SVG 522 ist ein separates Netz- und Steuergerät mit Notstromversorgung nach EN 54-4, das bis zu 4 Stunden überbrückt. Das SVG 522 wird für Parkhäuser und Tore eingesetzt, das ESM Pro für Türen mit FSZ Pro.Kann ich die Feststellanlage auch ohne Notstromversorgung betreiben?Ja. Die FSZ Pro funktioniert ohne ESM Pro. Bei Netzausfall schließt die Tür dann sofort, da der Haftmagnet ohne Strom abfällt. Es gibt keine Pufferung und keine Alarmweiterleitung über Relais 2 im Netzausfall-Fall.

GEZE R-ISM-Gleitschiene BG TS 5000 Bandgegenseite Gleitschiene mit integriertem Rauchmelder für 2-flügelige Türen mit Schließfolgeregelung, beidseitiger elektrischer Feststellung und Hebeln für die Montage auf der Bandgegenseite Merkmale- Integrierte Rauchschalterzentrale- Elektrische Feststellung in der Gleitschiene mit Feststellbereich 80°-130°- Haltekraft der elektromechanischen Feststellung stufenlos einstellbar- Zusätzliche Rauchmelder anschließbar- Betriebsspannung 230 V AC- Schließfolgeregelung - Vandalismusschutz durch flexiblen Bowdenzug- Mit verschraubtem GleitsteinAnwendungsgebiete der GEZE R-ISM Gleitschiene- Zweiflügelige Türen mit Schließfolgeregelung- Feststellanlagen mit integrierter Feststellung und Rauchschalter- Montage auf der Bandgegenseite- DIN Links und DIN Fechts für Anschlagtüren- Symmetrische und asymmetrische Türteilung möglich- Bis 2800 mm Bandabstand- Minimaler Bandabstand 1560 mm, minimale Breite des Standflügels 380 mm Monatageart:Montage auf der Bandgegenseite Bestellangaben:  Bezeichnung  Bestellnummer  GEZE R-ISM-Gleitschiene BG  115622  GEZE R-ISM-Gleitschiene BG inkl. TS 5000 L  115622.027351

Hekatron RSZ kompakt – Rauchschaltzentrale mit integriertem Rauchschalter All-in-One Rauchschaltzentrale für Feststellanlagen an Brandschutztüren | Art.-Nr. 31-5300001-02-01M Kurz & Knapp All-in-One: Rauchschalter (ORS 142 W-RSZ) + Netzgerät + Auslösevorrichtung in einem kompakten Gehäuse Integrierter Sturzrauchschalter nach EN 54-7 erkennt Rauch direkt am Türsturz 230 V AC Netzanschluss, 24 V DC Ausgang für 1 Haftmagnet (max. 435 mA) Zuschaltbare Alarmspeicherung und Leitungsüberwachung nach DIN EN 14637 DIBt-Bauartgenehmigung Z-6.500-2393 – Fail-Safe ohne Notstromversorgung Montage an Wand, Sturz oder Türzarge – 180° drehbar Hekatron RSZ kompakt – Die kompakte Rauchschaltzentrale für Brandschutztüren Die Hekatron RSZ kompakt ist eine All-in-One Rauchschaltzentrale mit integriertem optischem Sturzrauchschalter ORS 142 W-RSZ. Sie vereint Raucherkennung, Energieversorgung und Auslösevorrichtung in einem kompakten Gehäuse (36 × 250 × 50 mm, 212 g). Damit entfällt ein separater Rauchmelder an der Decke. Die RSZ kompakt wird mit 230 V AC versorgt und liefert 24 V DC für einen Türhaftmagneten. Über maximal 2 Stiche lassen sich bei Bedarf zusätzliche externe Rauchschalter (ORS 142) oder Thermoschalter (TDS 247) anschließen. Die maximale Leitungslänge beträgt 30 m. Das Gerät arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Eine Notstromversorgung ist nicht vorgesehen und bauartbedingt nicht erforderlich. Über Steckbrücken (J1–J4) lassen sich Alarmspeicherung, Leitungsüberwachung und Betriebsart konfigurieren. Ein integrierter Prüf- und Resettaster ermöglicht die Funktionsprüfung ohne Zusatzgeräte. Feststellanlage komplett – Was wird benötigt? Für eine vollständige Feststellanlage nach DIBt-Bauartgenehmigung Z-6.500-2393 werden folgende Komponenten benötigt: Rauchschaltzentrale: Hekatron RSZ kompakt (Rauchschalter bereits integriert) Feststellvorrichtung: Türhaftmagnet, z. B. THM 425 + passende Ankerplatte, z. B. ASS 65 Handauslösetaster: HAT 02 (extern, zur manuellen Auslösung – Pflicht nach DIN EN 14637) Dokumentation: Prüfbuch für Abnahme und Wartung Die RSZ kompakt ist eine Einzeltür-Lösung. Pro Tür wird eine RSZ kompakt eingesetzt. Systemkomponenten im Überblick ORS 142 W-RSZ – Integrierter Sturzrauchschalter, Streulicht/Tyndall-Prinzip, EN 54-7, Temperaturschwelle 74 ± 8 °C, Austauschanzeige nach 8,2 Jahren NAG RSZ – Netzanschlussgerät mit Kabelleiste VAP 01 – Verbindungsplatine mit Steckbrücken J2/J3/J4 zur Betriebsart-Konfiguration Oberteil RSZ 02 – Gehäusedeckel (weiß RAL 9016 oder silber RAL 9006) AM 142 – Abschlussmodul für die Leitungsüberwachung (im Lieferumfang) 2 Lichtleiter – Zur Anzeige der LED-Signale am Gehäuse Funktionsbeschreibung Im Normalbetrieb versorgt die RSZ kompakt den angeschlossenen Türhaftmagneten mit 24 V DC. Die Brandschutztür wird offen gehalten. Erkennt der integrierte ORS 142 W-RSZ Rauchpartikel nach dem Streulichtprinzip, löst die Zentrale aus: Der Haftmagnet wird spannungsfrei geschaltet, die Tür schließt selbsttätig durch den Türschließer. Gleichzeitig schaltet das potentialfreie Wechsler-Relais (30 V DC, 1 A, 30 W) für die Weiterleitung an Gebäudeleittechnik oder Alarmierung. Die Messkammerüberwachung erkennt Verschmutzung des Rauchschalters automatisch. Die LED-Anzeige signalisiert den aktuellen Zustand. Nach 8,2 Jahren wird der Austausch des Rauchschalters angezeigt (DIN 14677). Alarmspeicherung (J1): Bei aktivierter Alarmspeicherung bleibt die Zentrale nach Auslösung im Alarmzustand, bis manuell zurückgesetzt wird. Ohne Alarmspeicherung kehrt die Zentrale automatisch in den Normalbetrieb zurück, sobald kein Rauch mehr erkannt wird. Technische Daten EigenschaftWert Eingangsspannung230 V AC Nennstromaufnahme120 mA Leistungsaufnahme27,6 W Ausgangsspannung24 V DC Ausgangsstrommax. 435 mA Leistungsabgabe10,4 W Relaisausgang1 Wechsler potentialfrei, 30 V DC / 1 A / 30 W SchutzartIP40 SchutzklasseII Temperaturbereich-20 bis +45 °C Abmessungen (B × L × T)36 × 250 × 50 mm Gewicht212 g GehäuseKunststoff NotstromversorgungNein (Fail-Safe) Max. Leitungslänge30 m Stichemax. 2 Integrierter RauchschalterORS 142 W-RSZ (EN 54-7) LED-Diagnose LED am Rauchschalter (ORS 142 W-RSZ): LED-SignalBedeutung GrünNormalbetrieb Grün + Gelb (kurz)Leichte Verschmutzung der Messkammer Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8,2 Jahre) GelbStörung RotAlarm – Rauch erkannt LED an der Zentrale: LED-SignalBedeutung GrünNormalbetrieb (Relaiskontakt geschlossen) Gelb (2× blinken)AM 142 falsch angeschlossen Gelb (10× blinken)Kurzschluss oder Überlast am Ausgang Gelb (dauerhaft)Interne Störung RotAlarm oder Störung Rauchschalter Elektrik & Klemmenplan KlemmeBelegungKabeltyp 1 – StromnetzL, PE, NNYM 3 × 1,5 mm² 2 – RelaisNC, Wechsler, NO, GND, VAP01– 3 – Ausgang 24V0V, 0V, +24V, +24V– 4 – Magnet/SticheBU, 2B, 2A, 1, M-, M+JY(ST)Y 2 × 2 × 0,6/0,8 mm Steckbrücken-Konfiguration: SteckbrückeFunktion J1 (auf NAG RSZ)Alarmspeicherung (offen = aktiviert, geschlossen = ohne) J2 (auf NAG RSZ)Betriebsart J3 (auf VAP 01)Betriebsart J4 (auf VAP 01)Betriebsart Netzanschluss ausschließlich durch Elektrofachkraft. RSZ kompakt vs. FSZ kompakt – Welche Zentrale passt? EigenschaftRSZ kompaktFSZ kompakt Integrierter RauchschalterJa (ORS 142 W-RSZ)Nein – externer Melder erforderlich Eingangsspannung230 V AC230 V AC Ausgangsspannung24 V DC24 V DC Max. Haftmagnete11 Max. Stiche21 (nur 1-Stich) LeitungsüberwachungJa (zuschaltbar)Ja (zuschaltbar) AlarmspeicherungJa (zuschaltbar)Ja (zuschaltbar) NotstromversorgungNein (Fail-Safe)Nein (Fail-Safe) EinsatzBrandschutztür, Rauchschalter direkt am SturzBrandschutztür, Melder frei positionierbar Empfehlung: Die RSZ kompakt ist die einfachste Lösung für Einzeltüren – kein separater Rauchschalter nötig. Die FSZ kompakt eignet sich, wenn der Melder an der Decke oder in größerem Abstand zur Tür montiert werden soll. Montage Montageorte: Wand, Türsturz oder Türzarge Drehbar: Gehäuse um 180° drehbar für flexible Ausrichtung Max. 7 cm von Unterkante Gerät bis Sturzende Min. 1 cm Abstand über dem Rauchschalter zu darüber liegenden Bauteilen Min. 50 cm zu anderen Installationen (Leuchten, Lüftung) Befestigung: 4 Schrauben, Lochabstand 111 mm Max. 30 m Leitungslänge zu Haftmagnet und externen Meldern Kabel: NYM 3 × 1,5 mm² (Netz), JY(ST)Y 2 × 2 × 0,6/0,8 mm (Melder/Magnet) Nur Schraubmontage. Klebemontage ist normativ nicht zulässig. Netzanschluss durch Elektrofachkraft. Kompatibilität Die RSZ kompakt ist kompatibel mit folgenden Hekatron Komponenten (gemäß DIBt-Bauartgenehmigung Z-6.500-2393): Türhaftmagnete: THM 413, THM 425, THM 439/185, THM 439/335, THM 439/485 Anschlagflächenschalter: AFS 55, AFS 65, AFS 75 Ankerplatten: ASS 55, ASS 65, ASS 75 (passend zum jeweiligen Magneten) Externe Melder (über Stiche): ORS 142, ORS 142 W, TDS 247 Handauslösetaster: HAT 02 Abschlussmodul: AM 142 (im Lieferumfang) Hinweis: Die DIBt-Zulassung gilt nur für die in der Bauartgenehmigung aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht aufgeführtes Produkt ersetzt, ist eine Neuabnahme erforderlich. Normen & Zulassungen DIBt Z-6.500-2393 – Bauartgenehmigung Feststellanlage DIBt Z-6.510-2376 – Zusatzzulassung DIN EN 14637 – Elektrisch gesteuerte Feststellvorrichtungen EN 54-7 – Optischer Rauchschalter (integrierter ORS 142 W-RSZ) DIN 14677-1 – Instandhaltung Feststellanlagen DIN 14677-2 – Anforderungen an die Fachkraft 2014/30/EU – EMV-Richtlinie 2011/65/EU – RoHS-Richtlinie Abnahme & Dokumentation Nach betriebsfertigem Einbau ist eine Abnahmeprüfung gesetzlich vorgeschrieben. Diese darf nur durchgeführt werden durch: Fachkräfte von Hekatron Von Hekatron autorisierte Fachkräfte (Seminar FstA 1 / R 6.1) Fachkräfte einer vom DIBt benannten Prüfstelle Ablauf der Abnahme: Funktionsprüfung: Alarm per Prüfgas (z. B. Hekatron 918/5) oder Handtaster auslösen Tür muss selbsttätig vollständig schließen LED-Anzeigen kontrollieren Prüfbuch anlegen und dauerhaft am Betriebsort aufbewahren Abnahmeschild anbringen Die Abnahmeberechtigung ist personenbezogen und bleibt auch bei Firmenwechsel bestehen. Wartung & Prüfintervalle IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung (Prüfgas oder Handtaster → Tür muss schließen)Eingewiesene Person VierteljährlichUmstellbar nach 12 fehlerfreien MonatsprüfungenEingewiesene Person JährlichVollständige Fachprüfung nach DIN 14677-1Fachkraft nach DIN 14677-2 Nach 8 JahrenRauchschalter ORS 142 W-RSZ austauschen (Ersatzteil: 31-5000024-01-xx)Fachkraft Wichtig: Der Rauchschalter kann nicht gereinigt werden und darf nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich. Die LED-Austauschanzeige aktiviert sich nach 8,2 Jahren automatisch. Häufig gestellte Fragen Ist in der RSZ kompakt ein Rauchschalter integriert?Ja. Der ORS 142 W-RSZ ist im Lieferumfang enthalten und wird direkt im Gehäuse montiert. Ein separater Deckenrauchschalter entfällt. Brauche ich eine zusätzliche Notstromversorgung?Nein. Die RSZ kompakt arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Wie viele Türen kann die RSZ kompakt versorgen?Eine Tür mit einem Haftmagneten (max. 435 mA Ausgangsstrom). Kann ich zusätzliche Rauchschalter anschließen?Ja. Über maximal 2 Stiche lassen sich externe ORS 142 oder TDS 247 anschließen. Maximale Leitungslänge: 30 m. Wann muss der Rauchschalter ausgetauscht werden?Nach spätestens 8 Jahren gemäß DIN 14677. Die integrierte LED-Austauschanzeige meldet den Tausch nach 8,2 Jahren automatisch. Ersatzteil: ORS 142 W-RSZ (31-5000024-01-xx). Was ist im Lieferumfang enthalten?ORS 142 W-RSZ mit Staubschutzkappe, NAG RSZ mit Kabelleiste, VAP 01 Verbindungsplatine, Oberteil RSZ 02, 2 Lichtleiter, Piktogramm-Aufkleber, AM 142 Abschlussmodul und Montageanleitung. Welche Farben sind verfügbar?Weiß (RAL 9016, Bestellnr. 31-5300001-01-xx) und Silber (RAL 9006, Bestellnr. 31-5300001-02-xx). Ist die RSZ kompakt für Außentüren geeignet?Nein. Feststellanlagen sind ausschließlich für Innenwände zugelassen. Kaufberatung Rauchschaltzentrale RSZ kompakt oder FSZ kompakt – Was ist der Unterschied?Die RSZ kompakt hat den Rauchschalter bereits integriert – ideal für Einzeltüren, bei denen der Melder am Sturz sitzen soll. Die FSZ kompakt benötigt einen separaten externen Melder, bietet aber mehr Flexibilität bei der Melderposition. Reicht die RSZ kompakt für den Brandschutz an meiner Tür?Die RSZ kompakt ist die Auslösevorrichtung und Energieversorgung der Feststellanlage. Zusätzlich benötigen Sie einen Türhaftmagneten (z. B. THM 425), eine Ankerplatte (z. B. ASS 65) und einen Handauslösetaster (HAT 02). Kann ich die RSZ kompakt nachrüsten?Ja. Die RSZ kompakt eignet sich zur Nachrüstung an bestehenden Brandschutztüren mit Türschließer mit integrierter Feststellung. Die kompakte Bauform (36 × 250 × 50 mm) ermöglicht eine unauffällige Montage am Türsturz. Wer darf die Feststellanlage abnehmen und warten?Die Abnahme erfordert eine Hekatron-Autorisierung (Seminar FstA 1). Die monatliche Funktionsprüfung kann nach Einweisung durch den Betreiber selbst durchgeführt werden. Die jährliche Fachprüfung nach DIN 14677-1 ist Pflicht.

Hekatron Prüfbuch für Feststellanlagen Kurz & Knapp Prüfbuch zur Dokumentation aller Prüfungen und Wartungen Vorgeschrieben gemäß DIBt-Bauartgenehmigung und DIN 14677-1 Einzeln nachbestellbar (im IW-Set RS bereits enthalten) Aufbewahrungspflicht beim Betreiber Produktbeschreibung Das Hekatron Prüfbuch dient zur vorschriftsmäßigen Dokumentation aller durchgeführten Prüfungen und Wartungen an einer Feststellanlage. Die DIBt-Bauartgenehmigung und DIN 14677-1 schreiben die lückenlose Dokumentation vor — das Prüfbuch enthält die entsprechenden Vorlagen für monatliche, vierteljährliche und jährliche Prüfungen sowie den Meldertausch. Es ist im IW-Set RS (7001949) enthalten und kann bei Bedarf einzeln nachbestellt werden. Häufige Fragen Ist das Prüfbuch vorgeschrieben?Ja. Gemäß DIBt und DIN 14677-1 muss der Betreiber alle Prüfungen und Wartungen dokumentieren. Das Prüfbuch enthält die vorgeschriebenen Vorlagen. Gibt es eine digitale Alternative?Ja. Hekatron bietet die HPlus Service-App für die digitale Dokumentation. Das gedruckte Prüfbuch bleibt aber als Backup empfohlen.
