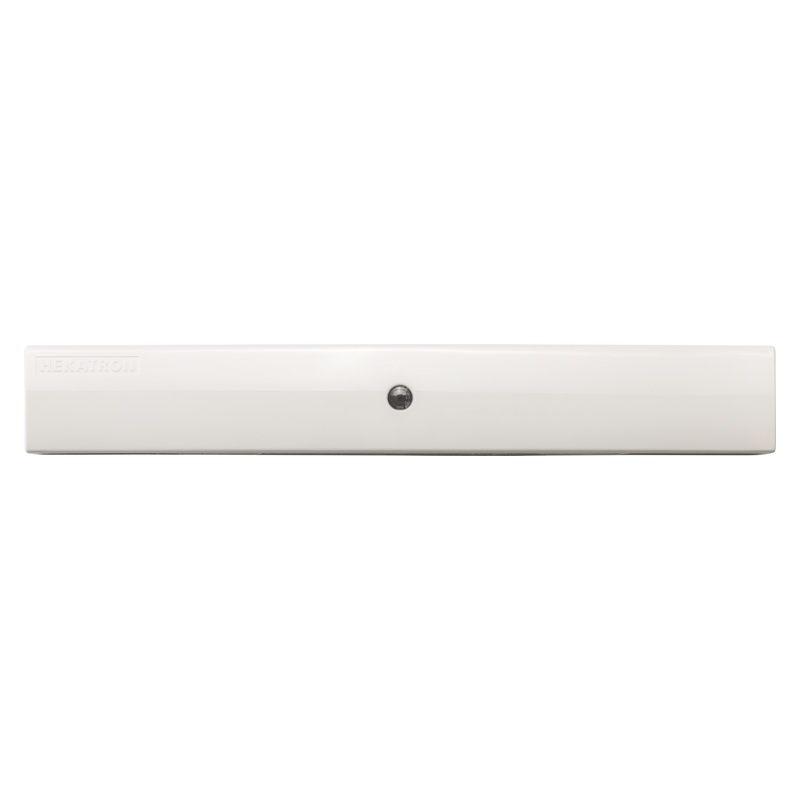

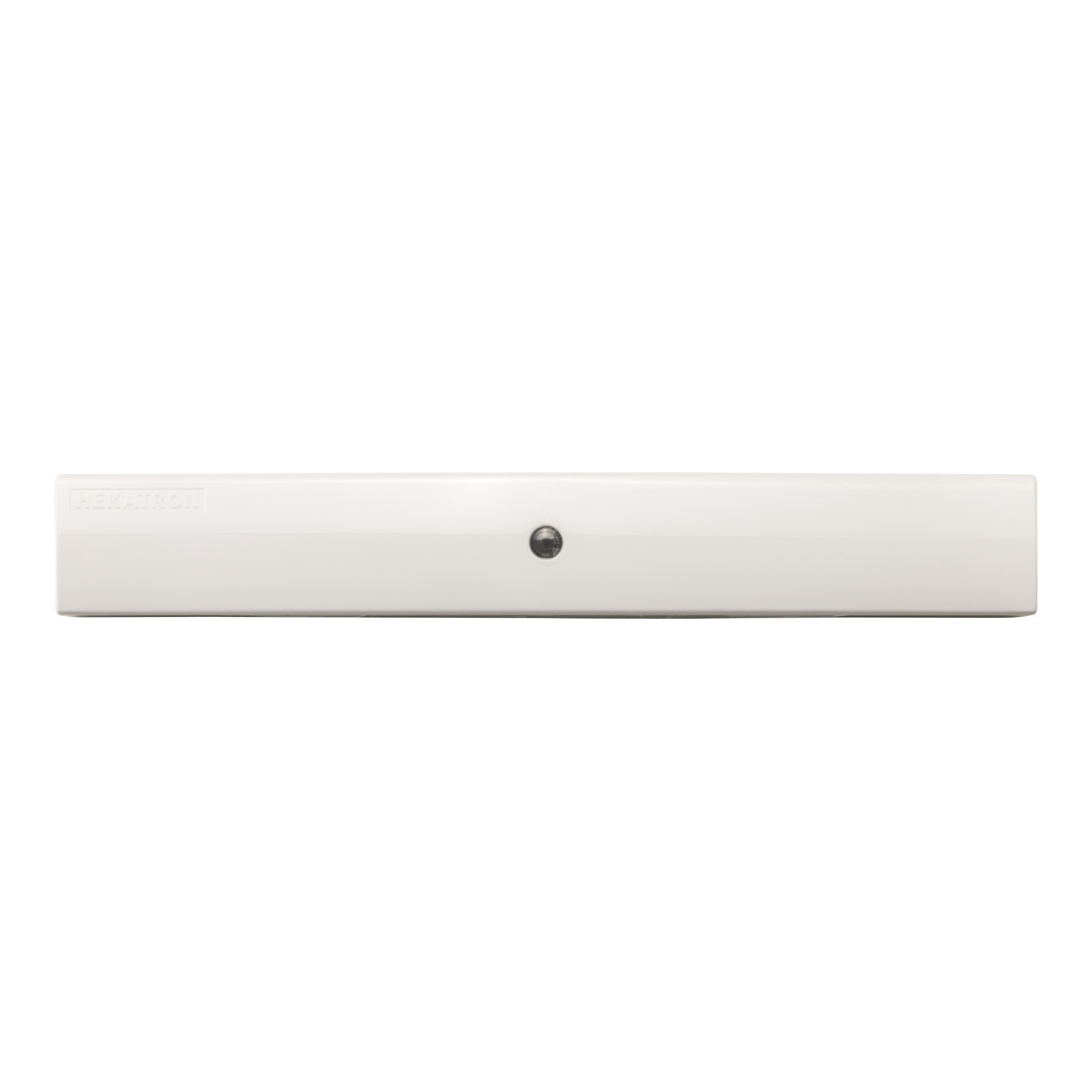

Hekatron RSZ kompakt Rauchschaltzentrale
380,80 €*
inkl. MwSt
320,00 €
zzgl. MwSt
Lieferzeit: 8-12 Werktage
Hekatron RSZ kompakt – Rauchschaltzentrale mit integriertem Rauchschalter
All-in-One Rauchschaltzentrale für Feststellanlagen an Brandschutztüren | Art.-Nr. 31-5300001-02-01M
Kurz & Knapp
- All-in-One: Rauchschalter (ORS 142 W-RSZ) + Netzgerät + Auslösevorrichtung in einem kompakten Gehäuse
- Integrierter Sturzrauchschalter nach EN 54-7 erkennt Rauch direkt am Türsturz
- 230 V AC Netzanschluss, 24 V DC Ausgang für 1 Haftmagnet (max. 435 mA)
- Zuschaltbare Alarmspeicherung und Leitungsüberwachung nach DIN EN 14637
- DIBt-Bauartgenehmigung Z-6.500-2393 – Fail-Safe ohne Notstromversorgung
- Montage an Wand, Sturz oder Türzarge – 180° drehbar
Hekatron RSZ kompakt – Die kompakte Rauchschaltzentrale für Brandschutztüren
Die Hekatron RSZ kompakt ist eine All-in-One Rauchschaltzentrale mit integriertem optischem Sturzrauchschalter ORS 142 W-RSZ. Sie vereint Raucherkennung, Energieversorgung und Auslösevorrichtung in einem kompakten Gehäuse (36 × 250 × 50 mm, 212 g). Damit entfällt ein separater Rauchmelder an der Decke.
Die RSZ kompakt wird mit 230 V AC versorgt und liefert 24 V DC für einen Türhaftmagneten. Über maximal 2 Stiche lassen sich bei Bedarf zusätzliche externe Rauchschalter (ORS 142) oder Thermoschalter (TDS 247) anschließen. Die maximale Leitungslänge beträgt 30 m.
Das Gerät arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Eine Notstromversorgung ist nicht vorgesehen und bauartbedingt nicht erforderlich.
Über Steckbrücken (J1–J4) lassen sich Alarmspeicherung, Leitungsüberwachung und Betriebsart konfigurieren. Ein integrierter Prüf- und Resettaster ermöglicht die Funktionsprüfung ohne Zusatzgeräte.
Feststellanlage komplett – Was wird benötigt?
Für eine vollständige Feststellanlage nach DIBt-Bauartgenehmigung Z-6.500-2393 werden folgende Komponenten benötigt:
- Rauchschaltzentrale: Hekatron RSZ kompakt (Rauchschalter bereits integriert)
- Feststellvorrichtung: Türhaftmagnet, z. B. THM 425 + passende Ankerplatte, z. B. ASS 65
- Handauslösetaster: HAT 02 (extern, zur manuellen Auslösung – Pflicht nach DIN EN 14637)
- Dokumentation: Prüfbuch für Abnahme und Wartung
Die RSZ kompakt ist eine Einzeltür-Lösung. Pro Tür wird eine RSZ kompakt eingesetzt.
Systemkomponenten im Überblick
- ORS 142 W-RSZ – Integrierter Sturzrauchschalter, Streulicht/Tyndall-Prinzip, EN 54-7, Temperaturschwelle 74 ± 8 °C, Austauschanzeige nach 8,2 Jahren
- NAG RSZ – Netzanschlussgerät mit Kabelleiste
- VAP 01 – Verbindungsplatine mit Steckbrücken J2/J3/J4 zur Betriebsart-Konfiguration
- Oberteil RSZ 02 – Gehäusedeckel (weiß RAL 9016 oder silber RAL 9006)
- AM 142 – Abschlussmodul für die Leitungsüberwachung (im Lieferumfang)
- 2 Lichtleiter – Zur Anzeige der LED-Signale am Gehäuse
Funktionsbeschreibung
Im Normalbetrieb versorgt die RSZ kompakt den angeschlossenen Türhaftmagneten mit 24 V DC. Die Brandschutztür wird offen gehalten.
Erkennt der integrierte ORS 142 W-RSZ Rauchpartikel nach dem Streulichtprinzip, löst die Zentrale aus: Der Haftmagnet wird spannungsfrei geschaltet, die Tür schließt selbsttätig durch den Türschließer. Gleichzeitig schaltet das potentialfreie Wechsler-Relais (30 V DC, 1 A, 30 W) für die Weiterleitung an Gebäudeleittechnik oder Alarmierung.
Die Messkammerüberwachung erkennt Verschmutzung des Rauchschalters automatisch. Die LED-Anzeige signalisiert den aktuellen Zustand. Nach 8,2 Jahren wird der Austausch des Rauchschalters angezeigt (DIN 14677).
Alarmspeicherung (J1): Bei aktivierter Alarmspeicherung bleibt die Zentrale nach Auslösung im Alarmzustand, bis manuell zurückgesetzt wird. Ohne Alarmspeicherung kehrt die Zentrale automatisch in den Normalbetrieb zurück, sobald kein Rauch mehr erkannt wird.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Eingangsspannung | 230 V AC |
| Nennstromaufnahme | 120 mA |
| Leistungsaufnahme | 27,6 W |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | max. 435 mA |
| Leistungsabgabe | 10,4 W |
| Relaisausgang | 1 Wechsler potentialfrei, 30 V DC / 1 A / 30 W |
| Schutzart | IP40 |
| Schutzklasse | II |
| Temperaturbereich | -20 bis +45 °C |
| Abmessungen (B × L × T) | 36 × 250 × 50 mm |
| Gewicht | 212 g |
| Gehäuse | Kunststoff |
| Notstromversorgung | Nein (Fail-Safe) |
| Max. Leitungslänge | 30 m |
| Stiche | max. 2 |
| Integrierter Rauchschalter | ORS 142 W-RSZ (EN 54-7) |
LED-Diagnose
LED am Rauchschalter (ORS 142 W-RSZ):
| LED-Signal | Bedeutung |
|---|---|
| Grün | Normalbetrieb |
| Grün + Gelb (kurz) | Leichte Verschmutzung der Messkammer |
| Wechsel Grün/Gelb | Starke Verschmutzung oder Austauschanzeige (8,2 Jahre) |
| Gelb | Störung |
| Rot | Alarm – Rauch erkannt |
LED an der Zentrale:
| LED-Signal | Bedeutung |
|---|---|
| Grün | Normalbetrieb (Relaiskontakt geschlossen) |
| Gelb (2× blinken) | AM 142 falsch angeschlossen |
| Gelb (10× blinken) | Kurzschluss oder Überlast am Ausgang |
| Gelb (dauerhaft) | Interne Störung |
| Rot | Alarm oder Störung Rauchschalter |

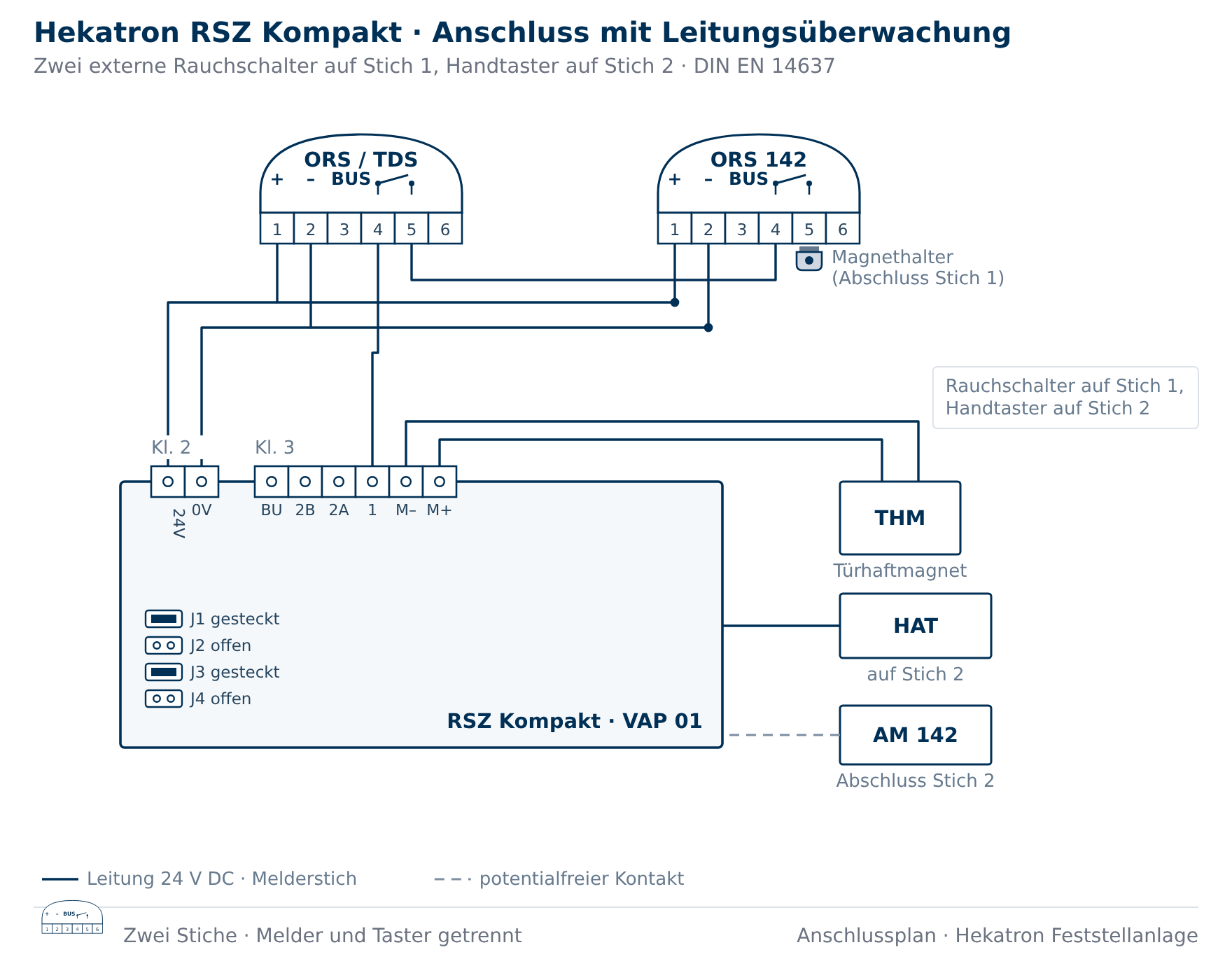

Elektrik & Klemmenplan
| Klemme | Belegung | Kabeltyp |
|---|---|---|
| 1 – Stromnetz | L, PE, N | NYM 3 × 1,5 mm² |
| 2 – Relais | NC, Wechsler, NO, GND, VAP01 | – |
| 3 – Ausgang 24V | 0V, 0V, +24V, +24V | – |
| 4 – Magnet/Stiche | BU, 2B, 2A, 1, M-, M+ | JY(ST)Y 2 × 2 × 0,6/0,8 mm |
Steckbrücken-Konfiguration:
| Steckbrücke | Funktion |
|---|---|
| J1 (auf NAG RSZ) | Alarmspeicherung (offen = aktiviert, geschlossen = ohne) |
| J2 (auf NAG RSZ) | Betriebsart |
| J3 (auf VAP 01) | Betriebsart |
| J4 (auf VAP 01) | Betriebsart |
Netzanschluss ausschließlich durch Elektrofachkraft.
RSZ kompakt vs. FSZ kompakt – Welche Zentrale passt?
| Eigenschaft | RSZ kompakt | FSZ kompakt |
|---|---|---|
| Integrierter Rauchschalter | Ja (ORS 142 W-RSZ) | Nein – externer Melder erforderlich |
| Eingangsspannung | 230 V AC | 230 V AC |
| Ausgangsspannung | 24 V DC | 24 V DC |
| Max. Haftmagnete | 1 | 1 |
| Max. Stiche | 2 | 1 (nur 1-Stich) |
| Leitungsüberwachung | Ja (zuschaltbar) | Ja (zuschaltbar) |
| Alarmspeicherung | Ja (zuschaltbar) | Ja (zuschaltbar) |
| Notstromversorgung | Nein (Fail-Safe) | Nein (Fail-Safe) |
| Einsatz | Brandschutztür, Rauchschalter direkt am Sturz | Brandschutztür, Melder frei positionierbar |
Empfehlung: Die RSZ kompakt ist die einfachste Lösung für Einzeltüren – kein separater Rauchschalter nötig. Die FSZ kompakt eignet sich, wenn der Melder an der Decke oder in größerem Abstand zur Tür montiert werden soll.
Montage
- Montageorte: Wand, Türsturz oder Türzarge
- Drehbar: Gehäuse um 180° drehbar für flexible Ausrichtung
- Max. 7 cm von Unterkante Gerät bis Sturzende
- Min. 1 cm Abstand über dem Rauchschalter zu darüber liegenden Bauteilen
- Min. 50 cm zu anderen Installationen (Leuchten, Lüftung)
- Befestigung: 4 Schrauben, Lochabstand 111 mm
- Max. 30 m Leitungslänge zu Haftmagnet und externen Meldern
- Kabel: NYM 3 × 1,5 mm² (Netz), JY(ST)Y 2 × 2 × 0,6/0,8 mm (Melder/Magnet)
Nur Schraubmontage. Klebemontage ist normativ nicht zulässig. Netzanschluss durch Elektrofachkraft.
Kompatibilität
Die RSZ kompakt ist kompatibel mit folgenden Hekatron Komponenten (gemäß DIBt-Bauartgenehmigung Z-6.500-2393):
- Türhaftmagnete: THM 413, THM 425, THM 439/185, THM 439/335, THM 439/485
- Anschlagflächenschalter: AFS 55, AFS 65, AFS 75
- Ankerplatten: ASS 55, ASS 65, ASS 75 (passend zum jeweiligen Magneten)
- Externe Melder (über Stiche): ORS 142, ORS 142 W, TDS 247
- Handauslösetaster: HAT 02
- Abschlussmodul: AM 142 (im Lieferumfang)
Hinweis: Die DIBt-Zulassung gilt nur für die in der Bauartgenehmigung aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht aufgeführtes Produkt ersetzt, ist eine Neuabnahme erforderlich.
Passende Hekatron Produkte
Normen & Zulassungen
- DIBt Z-6.500-2393 – Bauartgenehmigung Feststellanlage
- DIBt Z-6.510-2376 – Zusatzzulassung
- DIN EN 14637 – Elektrisch gesteuerte Feststellvorrichtungen
- EN 54-7 – Optischer Rauchschalter (integrierter ORS 142 W-RSZ)
- DIN 14677-1 – Instandhaltung Feststellanlagen
- DIN 14677-2 – Anforderungen an die Fachkraft
- 2014/30/EU – EMV-Richtlinie
- 2011/65/EU – RoHS-Richtlinie
Abnahme & Dokumentation
Nach betriebsfertigem Einbau ist eine Abnahmeprüfung gesetzlich vorgeschrieben. Diese darf nur durchgeführt werden durch:
- Fachkräfte von Hekatron
- Von Hekatron autorisierte Fachkräfte (Seminar FstA 1 / R 6.1)
- Fachkräfte einer vom DIBt benannten Prüfstelle
Ablauf der Abnahme:
- Funktionsprüfung: Alarm per Prüfgas (z. B. Hekatron 918/5) oder Handtaster auslösen
- Tür muss selbsttätig vollständig schließen
- LED-Anzeigen kontrollieren
- Prüfbuch anlegen und dauerhaft am Betriebsort aufbewahren
- Abnahmeschild anbringen
Die Abnahmeberechtigung ist personenbezogen und bleibt auch bei Firmenwechsel bestehen.
Wartung & Prüfintervalle
| Intervall | Maßnahme | Durchführung |
|---|---|---|
| Monatlich | Funktionsprüfung (Prüfgas oder Handtaster → Tür muss schließen) | Eingewiesene Person |
| Vierteljährlich | Umstellbar nach 12 fehlerfreien Monatsprüfungen | Eingewiesene Person |
| Jährlich | Vollständige Fachprüfung nach DIN 14677-1 | Fachkraft nach DIN 14677-2 |
| Nach 8 Jahren | Rauchschalter ORS 142 W-RSZ austauschen (Ersatzteil: 31-5000024-01-xx) | Fachkraft |
Wichtig: Der Rauchschalter kann nicht gereinigt werden und darf nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich. Die LED-Austauschanzeige aktiviert sich nach 8,2 Jahren automatisch.
Häufig gestellte Fragen
Ist in der RSZ kompakt ein Rauchschalter integriert?
Ja. Der ORS 142 W-RSZ ist im Lieferumfang enthalten und wird direkt im Gehäuse montiert. Ein separater Deckenrauchschalter entfällt.
Brauche ich eine zusätzliche Notstromversorgung?
Nein. Die RSZ kompakt arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig.
Wie viele Türen kann die RSZ kompakt versorgen?
Eine Tür mit einem Haftmagneten (max. 435 mA Ausgangsstrom).
Kann ich zusätzliche Rauchschalter anschließen?
Ja. Über maximal 2 Stiche lassen sich externe ORS 142 oder TDS 247 anschließen. Maximale Leitungslänge: 30 m.
Wann muss der Rauchschalter ausgetauscht werden?
Nach spätestens 8 Jahren gemäß DIN 14677. Die integrierte LED-Austauschanzeige meldet den Tausch nach 8,2 Jahren automatisch. Ersatzteil: ORS 142 W-RSZ (31-5000024-01-xx).
Was ist im Lieferumfang enthalten?
ORS 142 W-RSZ mit Staubschutzkappe, NAG RSZ mit Kabelleiste, VAP 01 Verbindungsplatine, Oberteil RSZ 02, 2 Lichtleiter, Piktogramm-Aufkleber, AM 142 Abschlussmodul und Montageanleitung.
Welche Farben sind verfügbar?
Weiß (RAL 9016, Bestellnr. 31-5300001-01-xx) und Silber (RAL 9006, Bestellnr. 31-5300001-02-xx).
Ist die RSZ kompakt für Außentüren geeignet?
Nein. Feststellanlagen sind ausschließlich für Innenwände zugelassen.
Kaufberatung Rauchschaltzentrale
RSZ kompakt oder FSZ kompakt – Was ist der Unterschied?
Die RSZ kompakt hat den Rauchschalter bereits integriert – ideal für Einzeltüren, bei denen der Melder am Sturz sitzen soll. Die FSZ kompakt benötigt einen separaten externen Melder, bietet aber mehr Flexibilität bei der Melderposition.
Reicht die RSZ kompakt für den Brandschutz an meiner Tür?
Die RSZ kompakt ist die Auslösevorrichtung und Energieversorgung der Feststellanlage. Zusätzlich benötigen Sie einen Türhaftmagneten (z. B. THM 425), eine Ankerplatte (z. B. ASS 65) und einen Handauslösetaster (HAT 02).
Kann ich die RSZ kompakt nachrüsten?
Ja. Die RSZ kompakt eignet sich zur Nachrüstung an bestehenden Brandschutztüren mit Türschließer mit integrierter Feststellung. Die kompakte Bauform (36 × 250 × 50 mm) ermöglicht eine unauffällige Montage am Türsturz.
Wer darf die Feststellanlage abnehmen und warten?
Die Abnahme erfordert eine Hekatron-Autorisierung (Seminar FstA 1). Die monatliche Funktionsprüfung kann nach Einweisung durch den Betreiber selbst durchgeführt werden. Die jährliche Fachprüfung nach DIN 14677-1 ist Pflicht.
