Hekatron THM 439 / 335

Hekatron ORS 142Kompakter Rauchschalter für Wand- / Sturzmontage Optischer Rauchschalter mit Raucherkennung nach dem Streulichtprinzip (EN 54, Teil 7). Ein zusätzlicher Temperaturfühler spricht bei einem Temperaturgrenzwert von ca. + 70 °C an. Die Auswerteelektronik überwacht den Rauchmessteil auf Verschmutzung und Störung. Die jeweiligen Betriebszustände werden optisch angezeigt. Eine selbst regelnde Alarmschwellennachführung sorgt für ein gleich bleibendes Ansprechverhalten. Optional erweiterbar zu einer Rauchschaltzentrale. Die gesonderten Gehäuseoberteile sind in den Ausführungen Standard und Design erhältlich. Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen Leistungsmerkmale: - Optische Anzeige für Betrieb, leicht verschmutzt, stark verschmutzt, Störung und Alarm - Alarmschwellennachführung und Temperaturfühler - Messkammerüberwachung - Für die Montage am Sturz - Kompaktes Design - Optische Raucherkennung nach dem Streulichtprinzip - Keine Verwendung radioaktiver Präparate - RS-Bus kompatibel - Potenzialfreier Kontakt, öffnet bei Alarm und Störung - Standardinstallation, Kabel ohne Funktionserhalt - Gesonderte Gehäuseoberteile in verschiedenen Ausführungen und Farben erhältlich - Bauaufsichtlich zugelassen vom DIBt Nenndaten: Betriebsspannung 18 bis 28 VDC Stromaufnahme max. 22 mA Schaltleistung Relaiskontakt 30 V / 1 A Schutzart mit Gehäuseoberteil IP 40 Raucherkennung nach EN 54, Teil 7 Auslösung Temperatur ca. + 70 °C Betriebsumgebungstemperatur -20 °C bis +75 °C

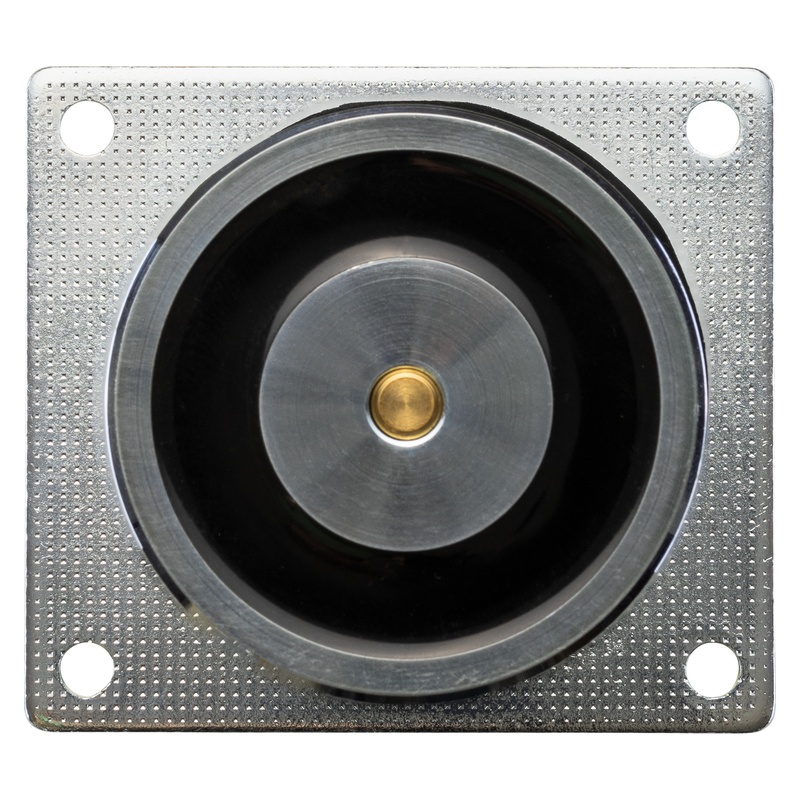

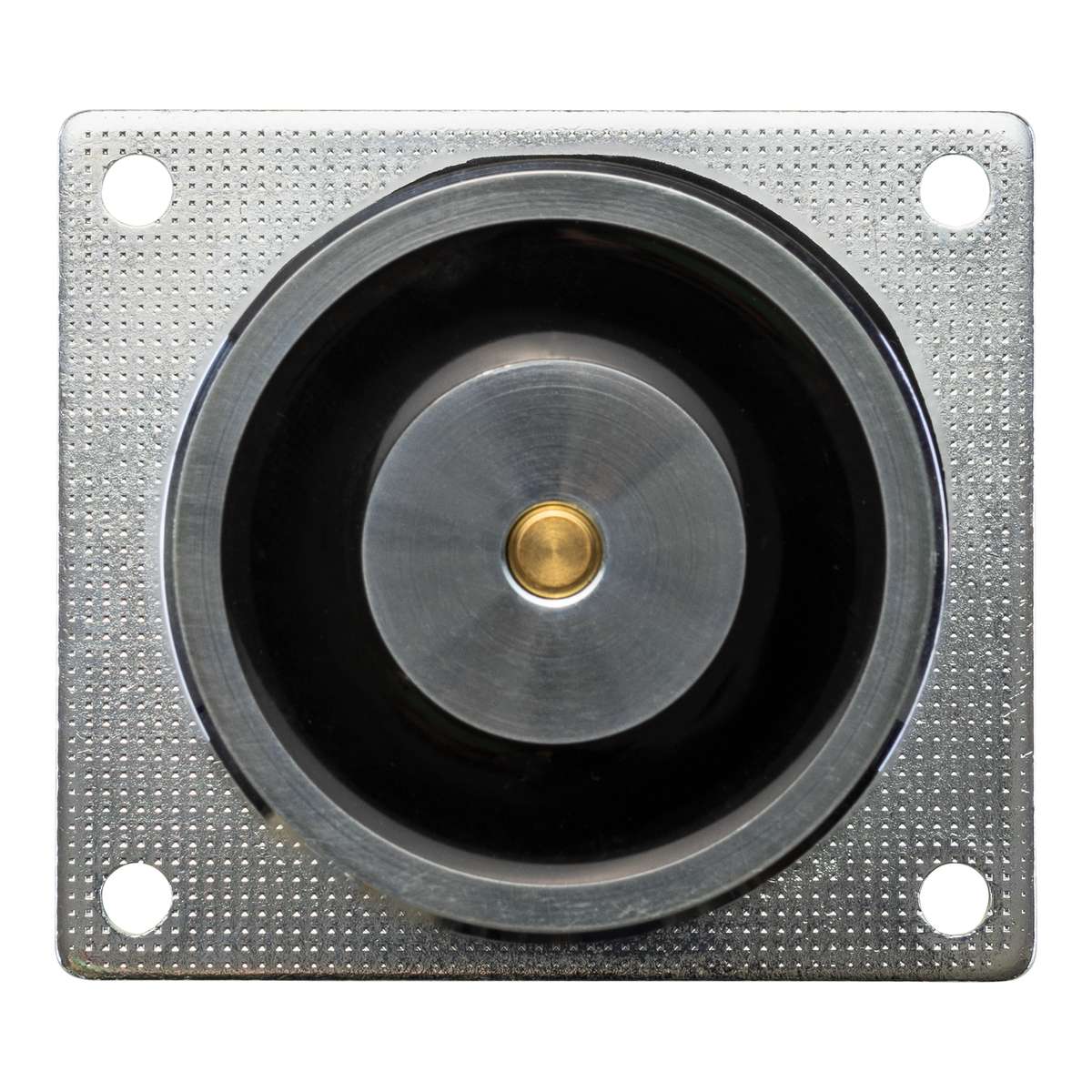

Hekatron THM 439 / 335 Schwenkbarer Türhaftmagnet auf Trägerplatte mit verdeckten Anschlussklemmen und einer Haftkraft von 490 N.Für AP-Wand- Boden- oder Deckenmontage in trockenen Räumen. Länge variabel zum kürzen von 485mm bis 144mm. Zur flexiblen Montage stehen gesonderte Ankerplatten zur Verfügung. Ausgestattet mit Verpolschutz und Löschdiode. Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen. Leistungsmerkmale: - Löschdiode und Verpolschutz integriert - Verdeckte Anschlussklemmen - Bauaufsichtlich zugelassen vom DIBt - Magnetkopf schwenkbar - Trägerplatte zum kürzen von 485mm bis 144mm Nenndaten: Betriebsspannung 24 V DC Stromaufnahme max. 63 mA Haftkraft 490 N Schutzart IP 40 Abmessung HxBxT 80x90x185 mm Betriebsumgebungstemperatur 0°C bis +50°C Farbe Metall Fabrikat: HEKATRON Vertriebs GmbH Typ: THM 439/485

Hekatron THM 439 / 185 Schwenkbarer Türhaftmagnet auf Trägerplatte mit verdeckten Anschlussklemmen und einer Haftkraft von 490 N.Für AP-Wand- Boden- oder Deckenmontage in trockenen Räumen. Länge variabel zum kürzen von 185mm bis 144mm. Zur flexiblen Montage stehen gesonderte Ankerplatten zur Verfügung. Ausgestattet mit Verpolschutz und Löschdiode. Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen. Leistungsmerkmale: - Löschdiode und Verpolschutz integriert - Verdeckte Anschlussklemmen - Bauaufsichtlich zugelassen vom DIBt - Magnetkopf schwenkbar - Trägerplatte zum kürzen von 185mm bis 144mm Nenndaten: Betriebsspannung 24 V DC Stromaufnahme max. 63 mA Haftkraft 490 N Schutzart IP 40 Abmessung HxBxT 80x90x185 mm Betriebsumgebungstemperatur 0°C bis +50°C Farbe Metall Fabrikat: HEKATRON Vertriebs GmbH Typ: THM 439/185

Meldertauschgerät Hekatron UDR 132 / 142 Zum Einsetzen/Entnehmen von Meldern und Schaltern der Serien 130, 140, 150, ORS 132, ORS 142 und TDS 247. Die Montagehöhe ist abhängig von der gewählten Pflückerstange. Bestellangaben:  Bezeichnung  Bestellnummer  Hekatron UDR 132 / 142  5 600 088

DORMA Rauchmeldezentrale RMZ Rauchmeldezentrale mit integriertem Netzteil und optischem Rauchmelder für Sturzmontage, im Contur Design. Zur Ansteuerung von DORMA Feststellvorrichtungen. Weitere Rauchmelder anschließbar. Potentialfreier Wechselkontakt und Anschlussklemmen für externe Handauslösung. Anschlussspannung 230 V AC, Betriebsspannung 24 V DC. Gesamtanschlussleistung 9,8 W.Allgemein bauaufsichtlich zugelassen vom DIBt, Berlin, Abnahmeprüfung erforderlich.Farbe:silberfarbig Funktionsweise:Die Rauchmeldezentrale DORMA RMZ versorgt angeschlossene Feststellvorrichtungen mit 24 V Gleichstrom und schaltet diese im Alarmfall oder bei Stromausfall stromlos (Auslösung). Die Rückstellung erfolgt automatisch, kann aber auf Hand-Reset umgestellt werden. Anschlussmöglichkeiten für weitere Melder sowie für eine externe Handauslösung und ein potenzialfreier Wechselkontakt stehen ebenfalls zur Verfügung. Die Rauchmeldezentrale ist in der Ausführung RMZ mit stabilisiertem Netzteil oder RMZ DCW ohne Netzteil zur Anbindung an die Gebäudeleittechnik über DCW-Systembus und Türmanagementsystem DORMA TMS lieferbar.

Hekatron Ankerplatte AFS 55 - Flexible Winkelankerplatte Ankerplatte für extreme Einstellung passend für THM 413, THM 433, THM 439 und THM 440Technische DatenSchwenkbereich 60°Durchmesser 55 mm

Hekatron ORS 142Kompakter Rauchschalter für Wand- / Sturzmontage Optischer Rauchschalter mit Raucherkennung nach dem Streulichtprinzip (EN 54, Teil 7). Ein zusätzlicher Temperaturfühler spricht bei einem Temperaturgrenzwert von ca. + 70 °C an. Die Auswerteelektronik überwacht den Rauchmessteil auf Verschmutzung und Störung. Die jeweiligen Betriebszustände werden optisch angezeigt. Eine selbst regelnde Alarmschwellennachführung sorgt für ein gleich bleibendes Ansprechverhalten. Optional erweiterbar zu einer Rauchschaltzentrale. Die gesonderten Gehäuseoberteile sind in den Ausführungen Standard und Design erhältlich. Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen Leistungsmerkmale: - Optische Anzeige für Betrieb, leicht verschmutzt, stark verschmutzt, Störung und Alarm - Alarmschwellennachführung und Temperaturfühler - Messkammerüberwachung - Für die Montage am Sturz - Kompaktes Design - Optische Raucherkennung nach dem Streulichtprinzip - Keine Verwendung radioaktiver Präparate - RS-Bus kompatibel - Potenzialfreier Kontakt, öffnet bei Alarm und Störung - Standardinstallation, Kabel ohne Funktionserhalt - Gesonderte Gehäuseoberteile in verschiedenen Ausführungen und Farben erhältlich - Bauaufsichtlich zugelassen vom DIBt Nenndaten: Betriebsspannung 18 bis 28 VDC Stromaufnahme max. 22 mA Schaltleistung Relaiskontakt 30 V / 1 A Schutzart mit Gehäuseoberteil IP 40 Raucherkennung nach EN 54, Teil 7 Auslösung Temperatur ca. + 70 °C Betriebsumgebungstemperatur -20 °C bis +75 °C

GEZE TS 5000 R Feststellanlage mit integriertem Rauchmelderfür die Montage an Feuer- und Rauchschutztüren,mit Gleitschiene, 30 mm Bauhöhe,mit elektromechanischer Feststellung stufenlos von80° bis 130° auf exakten Punkt einstellbar nach EN 1155,Feststellposition überfahrbar,mit integrierter Rauchschalterzentrale,von vorn einstellbare Schließkraft EN Größe 2-6,Schließgeschwindigkeit und Endschlag,mit regulierbarer Öffnungsdämpfung,mit optischer Größenanzeige,Normalmontage auf Türblatt/Bandseite,mit MontageplatteFarbton: silberfarbigweißAnwendungsbereich GEZE TS 5000 R:Für Anschlagtüren, Flügelbreite bis 1400 mmFür rechts und links angeschlagene Türen ohne Umstellung verwendbarFür Brandschutztüren (Türschließer mit Montageplatte)Montageart:Türblattmontage auf Bandseite, mit Montageplatte. Farbe Artnr. Türschließer Artnr. Gleitschiene Artnr. Montageplatte silberfarbig 027351 116300 049185 weiß RAL 9016 029400 116302 068627 Lieferumfang: - Türschließer TS 5000 komplett - R-Gleitschiene mit integriertem Rauchmelder und elektromechanischer Feststellung- Montageplatte für Türschließer

GEZE TS 4000 Türschließer mit Normalgestängefür die Montage an Feuer- und Rauchschutztüren,nach EN 1154 A, Größe 1-6von vorn einstellbare Schließkraft im Größenbereich 1-6,Schließgeschwindigkeit und Öffnungsdämpfung,mit optischer Größenanzeige,Standardmontage auf Türblatt/Bandseite,mit Montageplatte.Für AnschlagtürenFlügelbreite bis 1400 mm (Größe 1-6)Farbton: silberfarbigdunkelbronzeweiß RAL 9016Anwendungsbereich GEZE TS 4000:Für Anschlagtüren, Flügelbreite bis 1400 mmFür rechts und links angeschlagene Türen ohne Umstellung verwendbarFür Brandschutztüren (Türschließer mit Montageplatte)Standardmontage auf Türblatt Bandseite, Kopfmontage Bandgegenseite möglichEinsatz auf Türblatt Bandgegenseite in Parallelarmmontage möglichMontageart:Standardmontage auf Türblatt / Bandseite Farbe Artnr. Türschließer Artnr. Gestänge Artnr. Montageplatte silberfarbig 102789 102421 049185 dunkelbronze 102790 102422 052351 weiß RAL 9016 102791 102423 068627 Lieferumfang: - Obentürschließer GEZE TS 4000 - Gestänge- Montageplatte

Sockel 143 A - Montagesockel für Hekatron Rauchmelder Universalsockel für Aufputzmontage und zur Montage an den Konsolen in trockenen Räumen- Einfache Montage und Installation- Kompatibel zur Melderserie 130 und 140 sowie den Rauchschaltern ORS 132/142 und dem Thermodifferentialschalter TDS 247- Klemmen mit QuetschschutzDie Sockel der Serie 143 sind für die Brandmelder der Typenreihe 130 und 140 sowie für die optischen Rauchschalter ORS 132, ORS 142 und den Thermodifferentialschalter TDS 247 konzipiertworden.Die Konsolen K 143-S und K 143-K, sind für die Montage der Rauchschalter am Sturz bzw. als Kragarm, gemäß den Ausführungsbestimmungen des Deutschen Instituts für Bautechnik (DIBt), geeignet.AnwendungDie Sockel der Serie 143 sind in verschiedenen Ausführungen lieferbar, die Auswahl ist abhängig von den Umgebungsbedingungen wie trockene oder feuchte Umgebung, und vom Montageort zum Beispiel Sturz, Decke oder Konsole.Funktion/AufbauDie Bajonettfassung der Sockel-serie 143 sorgt für eine einfache Montage und gewährleistet eine sichere Kontaktierung des Melders. Für die zuverlässige elektrische Verbindungmit dem Melder besitzen die Sockel Kontaktferdern, die die Anschlusstifte des Melders von beiden Seiten umfassen.Die Klemme 6 des Sockels hat keine Verbindung zum Melder und ist als Stützpunktklemme im Sockel vorgesehen

Hekatron Ankerplatte AFS 55 - Flexible Winkelankerplatte Ankerplatte für extreme Einstellung passend für THM 413, THM 433, THM 439 und THM 440Technische DatenSchwenkbereich 60°Durchmesser 55 mm

Hekatron FSZ Basis Feststellanlagen-Zentrale Stromversorgung, Steuerung, Handtaster, Alarmspeicher und Resettaster in einem ProduktDie Hekatron Feststellanlagen-Zentrale FSZ Basis löst das bewährte NG 519 ab und kann auch in bestehende Anlagen eingebunden werden.Leistungsmerkmale:– Abwärtskompatibel zu bestehenden Feststellanlagen von Hekatron und damit kostengünstig in der Modernisierung– Optionale Leitungsüberwachung gemäß DIN EN 14637 (keine Leitungsüberwachung bei Ex-Anwendungen)– Alarmspeicherung– Individuelle Steuerungsmöglichkeiten durch zwei separate Alarmausgänge– Kabeleinführungen oben, unten und hinten– Leicht zugängliche Anschlussklemmen– Einsetzbar in schwierigen Umgebungsbedingungen mit Feuchtigkeit, Staub, Wärme, Kälte und Temperaturen von -10 °C bis +50 °C– Kurzschlusssicher– Kompatibel zu sämtlichen Vorgängerprodukten und bestehenden Leitungsnetzen– Wechselbare BeschriftungenLieferumfang:- 1 × Hekatron FSZ Basis- 1 × Verpackung- 1 × Montageanleitung- 1 × Montageset bestehend aus 2 Schrauben und 2 Dübeln- 1 × Kabelverschraubungsset bestehend aus:einer Kabelverschraubung M20 für die Netzzuleitung;drei Verschraubungen M16 für den Anschluss der Peripheriegeräte z.B. ORS 142, Türhaftmagnete, usw.- 1 × Einschub für den integrierten Auslösetaster mit der Beschriftung »Tür schließen« und »Tor schließen« für TDS 247 oder Handtaster
