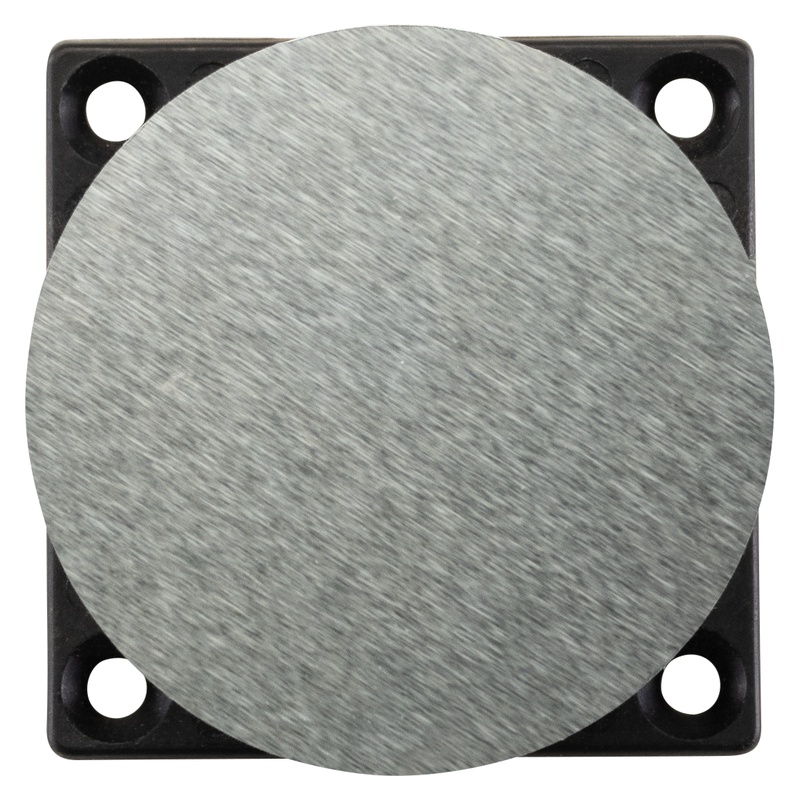

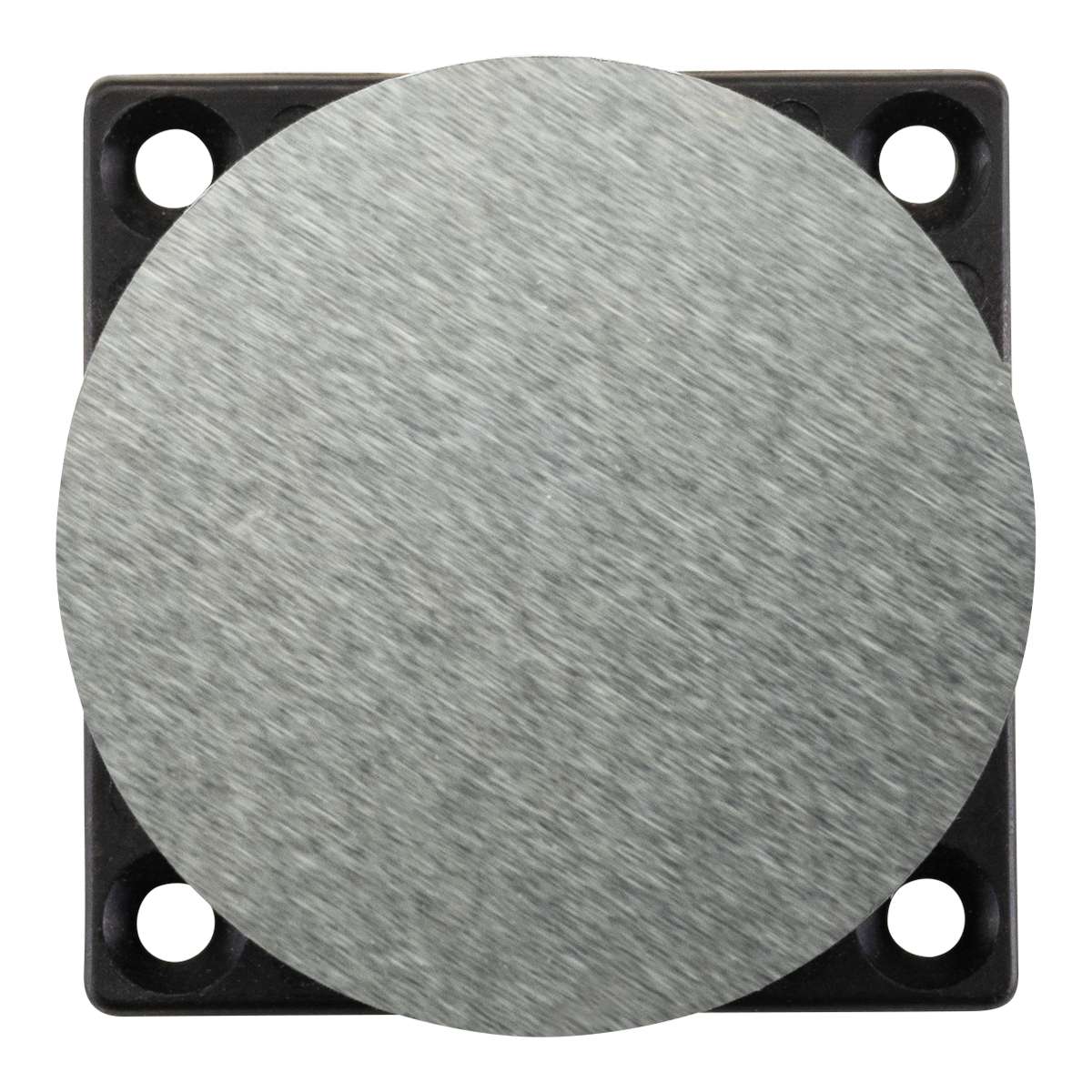

Hekatron AFS 55

Hekatron THM 439 / 185 — Schwenkbarer Türhaftmagnet (185 mm) Kurz & Knapp Dreh- und schwenkbarer Türhaftmagnet in SäulenbauformLänge 185 mm (kürzbar)Haftkraft 490 NFür Wand-, Boden- und DeckenmontagePassende Ankerplatten: ASS 55 / AFS 55 Produktbeschreibung Der Hekatron THM 439 / 185 ist ein dreh- und schwenkbarer Türhaftmagnet in Säulenbauform mit 185 mm Länge. Der Magnetkopf ist flexibel einstellbar und die Säule kann bei Bedarf gekürzt werden.Dank der universellen Bauform eignet sich der THM 439 für Wand-, Boden- und Deckenmontage. Drei Längen stehen zur Verfügung: 185 mm, 335 mm und 485 mm — je nach Abstand zwischen Magnet und Türblatt. Technische Daten EigenschaftWert MontageWand / Boden / DeckeLänge185 mm (kürzbar)Haftkraft490 NBetriebsspannung24 V DCStromaufnahme63 mASchutzartIP 40Gewicht0,63 kgAnkerplatteØ 55 mm (ASS 55 / AFS 55)KopfDreh- und schwenkbar Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 20°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Passende Hekatron ProdukteHekatron FSZ BasisHekatron ORS 155 F - FunksetSockel 143 A - Montagesockel für Hekatron Rauchmelder Häufige Fragen Welche Ankerplatte passt zu diesem Haftmagneten?Die Zuordnungstabelle oben zeigt die korrekte Kombination. Die Größe der Ankerplatte (55/65/75 mm) muss zum Magneten passen. ASS = flach (Standard), AFS = flexibel (extreme Winkel). Welche Zentrale brauche ich?Der Haftmagnet wird an eine Hekatron Feststellanlagen-Zentrale angeschlossen: FSZ Basis, FSZ Pro oder FSZ kompakt / RSZ kompakt (Einzeltür). Die Zentrale steuert den Magneten über den THM-Ausgang (24 V DC). Was passiert bei Stromausfall?Fail-Safe-Prinzip: Bei Spannungsausfall wird der Magnet stromlos und die Ankerplatte fällt ab — die Tür schließt selbstständig durch den Türschließer.

Hekatron AFS 65 — Flexible Winkelankerplatte Ø 65 mm Kurz & Knapp Flexible Winkelankerplatte Ø 65 mmSchwenkbereich ±60°Passend zu THM 425Alternative zur flachen ASS 65 Produktbeschreibung Die Hekatron AFS 65 ist eine flexible Winkelankerplatte mit 65 mm Durchmesser für den Türhaftmagneten THM 425. Sie bietet einen Schwenkbereich von ±60° für extreme Einstellwinkel. Technische Daten EigenschaftWert TypFlexible WinkelankerplatteDurchmesserØ 65 mmSchwenkbereich±60°Passend zuTHM 425 Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 20°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Passende Hekatron ProdukteHekatron FSZ BasisHekatron ORS 155 F - Funkset Häufige Fragen ASS oder AFS — welche Ankerplatte?ASS (Standard) für normale Einbausituationen mit Schwenkbereich bis 20°. AFS (flexibel) für extreme Einstellwinkel bis ±60° — z. B. bei schrägen Türblättern oder ungewöhnlichen Zargengeometrien. Darf die Ankerplatte am Türblatt durchgebohrt werden?Nein. Türblätter von Feuerschutzabschlüssen dürfen nicht durchbohrt werden — die Schutzfunktion darf nicht beeinträchtigt werden. Befestigungshinweise den Verwendbarkeitsnachweisen des Abschlusses entnehmen.

Hekatron ASS 55 — Standard-Ankerplatte Ø 55 mm Kurz & Knapp Flache Standard-Ankerplatte Ø 55 mmSchwenkbereich 5°Passend zu THM 413, THM 439Mit Schockabsorber Produktbeschreibung Die Hekatron ASS 55 ist die flache Standard-Ankerplatte mit 55 mm Durchmesser. Sie wird am Türblatt befestigt und bildet das Gegenstück zum Türhaftmagneten. Bei Alarm oder Stromausfall fällt die Ankerplatte vom Magneten ab und die Tür schließt.Der integrierte Schockabsorber dämpft den Aufprall beim Anziehen. Schwenkbereich 5° für leichte Ausrichtungskorrekturen. Technische Daten EigenschaftWert TypStandard-Ankerplatte (flach)DurchmesserØ 55 mmSchwenkbereich5°SchockabsorberJaPassend zuTHM 413, THM 439 (alle Längen) Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 5°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Passende Hekatron ProdukteHekatron FSZ BasisHekatron ORS 155 F - Funkset Häufige Fragen ASS oder AFS — welche Ankerplatte?ASS (Standard) für normale Einbausituationen mit Schwenkbereich bis 5°. AFS (flexibel) für extreme Einstellwinkel bis ±60° — z. B. bei schrägen Türblättern oder ungewöhnlichen Zargengeometrien. Darf die Ankerplatte am Türblatt durchgebohrt werden?Nein. Türblätter von Feuerschutzabschlüssen dürfen nicht durchbohrt werden — die Schutzfunktion darf nicht beeinträchtigt werden. Befestigungshinweise den Verwendbarkeitsnachweisen des Abschlusses entnehmen.

Hekatron AFS 75 — Flexible Winkelankerplatte Ø 75 mm Kurz & Knapp Flexible Winkelankerplatte Ø 75 mmSchwenkbereich ±60°Passend zu THM 433-1 (hohe Haftkraft 1.372 N)Für schwere Türen und Tore mit extremen Winkeln Produktbeschreibung Die Hekatron AFS 75 ist eine flexible Winkelankerplatte mit 75 mm Durchmesser für Haftmagnete mit erhöhter Haftkraft (THM 433-1). Sie bietet ±60° Schwenkbereich für schwere Türen und Tore mit schwierigen Einbaugeometrien. Technische Daten EigenschaftWert TypFlexible WinkelankerplatteDurchmesserØ 75 mmSchwenkbereich±60°Passend zuTHM 433-1 (1.372 N) Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 20°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Passende Hekatron ProdukteHekatron FSZ BasisHekatron ORS 155 F - FunksetSockel 143 A - Montagesockel für Hekatron RauchmelderHekatron FSZ Kompakt Häufige Fragen ASS oder AFS — welche Ankerplatte?ASS (Standard) für normale Einbausituationen mit Schwenkbereich bis 20°. AFS (flexibel) für extreme Einstellwinkel bis ±60° — z. B. bei schrägen Türblättern oder ungewöhnlichen Zargengeometrien. Darf die Ankerplatte am Türblatt durchgebohrt werden?Nein. Türblätter von Feuerschutzabschlüssen dürfen nicht durchbohrt werden — die Schutzfunktion darf nicht beeinträchtigt werden. Befestigungshinweise den Verwendbarkeitsnachweisen des Abschlusses entnehmen.

Hekatron THM 439 / 485 — Schwenkbarer Türhaftmagnet (485 mm) Kurz & Knapp Dreh- und schwenkbarer Türhaftmagnet in SäulenbauformLänge 485 mm (kürzbar) — für große AbständeHaftkraft 490 NFür Wand-, Boden- und DeckenmontagePassende Ankerplatten: ASS 55 / AFS 55 Produktbeschreibung Der Hekatron THM 439 / 485 ist die längste Variante des dreh- und schwenkbaren Säulenhaftmagneten. Mit 485 mm Länge eignet er sich für Einbausituationen mit großem Abstand zwischen Wand/Boden und Türblatt.Wie alle THM 439 Varianten: kürzbar, dreh- und schwenkbarer Kopf, universelle Montage. Technische Daten EigenschaftWert MontageWand / Boden / DeckeLänge485 mm (kürzbar)Haftkraft490 NBetriebsspannung24 V DCStromaufnahme63 mASchutzartIP 40Gewicht1,2 kgAnkerplatteØ 55 mm (ASS 55 / AFS 55)KopfDreh- und schwenkbar Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 20°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Passende Hekatron ProdukteHekatron FSZ BasisHekatron ORS 155 F - FunksetSockel 143 A - Montagesockel für Hekatron Rauchmelder Häufige Fragen Welche Ankerplatte passt zu diesem Haftmagneten?Die Zuordnungstabelle oben zeigt die korrekte Kombination. Die Größe der Ankerplatte (55/65/75 mm) muss zum Magneten passen. ASS = flach (Standard), AFS = flexibel (extreme Winkel). Welche Zentrale brauche ich?Der Haftmagnet wird an eine Hekatron Feststellanlagen-Zentrale angeschlossen: FSZ Basis, FSZ Pro oder FSZ kompakt / RSZ kompakt (Einzeltür). Die Zentrale steuert den Magneten über den THM-Ausgang (24 V DC). Was passiert bei Stromausfall?Fail-Safe-Prinzip: Bei Spannungsausfall wird der Magnet stromlos und die Ankerplatte fällt ab — die Tür schließt selbstständig durch den Türschließer.

dormakaba TS 98 XEA - Premium-Gleitschienen-Türschließer EN 1-6 Universeller Obentürschließer im XEA Design - ein Schließkörper für alle Montagearten, bis 1.400 mm Türblattbreite. Kurz & Knapp Premium-Gleitschienen-Türschließer EN 1-6 - ein Schließkörper für alle 4 Montagearten (B/G, Tür/Sturz) Easy-Open-Technologie mit herzförmiger Nockenscheibe - 40 % weniger Kraftaufwand Serienmäßig: Öffnungsdämpfung, Schließverzögerung, SoftFlow - barrierefrei nach DIN 18040 Max. Türblattbreite 1.400 mm, Öffnungswinkel bis 180°, einsetzbar bis -40 °C Modulares System: aufrüstbar auf EMR, EMF, GSR, Schließfolgeregelung XEA Design - Nachfolger der Contur-Linie, einheitliches Erscheinungsbild mit TS 92 XEA und TS 97 FL XEA Produktbeschreibung Der dormakaba TS 98 XEA ist der universelle Premium-Türschließer im XEA Design. Ein einzelner Schließkörper deckt alle vier Montagearten ab - Türblattmontage Bandseite, Türblattmontage Bandgegenseite, Sturzmontage Bandseite und Sturzmontage Bandgegenseite. Das eliminiert Fehlbestellungen und vereinfacht die Lagerhaltung. Der Schließkörper arbeitet mit der dormakaba Easy-Open-Technologie: Eine herzförmige Nockenscheibe reduziert den Kraftaufwand beim Öffnen um bis zu 40 %. Serienmäßig integriert sind Öffnungsdämpfung (Backcheck), Schließverzögerung (Delayed Closing) und die SoftFlow-Endschlagdämpfung für ein sanftes Schließen. Mit einer Schließkraft von EN 1 bis EN 6 eignet sich der TS 98 XEA für Türblattbreiten bis 1.400 mm. Der Öffnungswinkel reicht bis 180°. Der Einsatztemperaturbereich erstreckt sich bis -40 °C - geeignet für Außentüren und Tiefkühlbereiche. Das modulare System ermöglicht die Aufrüstung zur Feststellanlage: Gleitschiene G-N XEA gegen G-EMF XEA (elektromechanisch, 24V DC) oder G-EMR XEA (mit Rauchmelder, 230V AC) tauschen. Für zweiflügelige Türen steht die GSR XEA Schließfolgeregelung zur Verfügung. Die batteriebetriebene G-Ubivis XEA macht den Türschließer zur kabellosen Feststellanlage. Vorteile & Besonderheiten Ein Schließkörper - vier Montagearten - Bandseite, Bandgegenseite, Türblatt- und Sturzmontage ohne Umbau Easy-Open-Technologie - herzförmige Nockenscheibe, 40 % weniger Kraftaufwand beim Öffnen SoftFlow-Endschlagdämpfung - sanftes, geräuscharmes Schließen in den letzten Graden Modulares Gleitschienensystem - G-N, G-EMF, G-EMR, G-Ubivis, GSR - alle im XEA Design EN 1-6 stufenlos einstellbar - ein Produkt für Türblattbreiten von 750 bis 1.400 mm Einsatz bis -40 °C - Spezialöl für Außentüren und extreme Temperaturen XEA Design - einheitliches Erscheinungsbild, 7 Standardfarben + RAL-Sonderfarben Technische Daten EigenschaftWert SchließkraftEN 1-6, stufenlos einstellbar Max. Türblattbreite1.400 mm Max. Türgewichtca. 180 kg (herstellerabhängig je nach Einbausituation) Öffnungswinkelbis 180° Schließgeschwindigkeit2 Bereiche: 180°–15° und 15°–0° (Endschlag), getrennt einstellbar ÖffnungsdämpfungSerienmäßig (Backcheck) SchließverzögerungSerienmäßig (Delayed Closing) SoftFlowSerienmäßig - sanfte Endschlagdämpfung AntriebNockenscheibe (herzförmig, Easy-Open) Montagearten4: Türblatt B, Türblatt G, Sturz B, Sturz G AnschlagrichtungDIN-Links und DIN-Rechts universell Einsatztemperatur-40 °C bis +80 °C OberflächenSilber P600, Weiß P100, Reinweiß P210, Schwarz P190, Edelstahl P700, Gold P750, RAL BarrierefreiheitJa - DIN 18040-1/-2, DIN SPEC 1104 bis 1.400 mm Montagearten im Überblick MontageartSchließer aufGleitschiene aufAnwendung Türblatt Bandseite (Standard)TürblattZarge/SturzHäufigste Montageart Türblatt BandgegenseiteTürblattZarge/SturzWenn Bandseite nicht möglich Sturz BandseiteZarge/SturzTürblattBei eingeschränktem Platz auf dem Türblatt Sturz BandgegenseiteZarge/SturzTürblattSpezielle Einbausituationen Varianten & Farben Der dormakaba TS 98 XEA ist in 7 Standardfarben lieferbar: FarbeFarbcode SilberP600 WeißP100 Reinweiß (RAL 9010)P210 SchwarzP190 Edelstahl-LookP700 GoldP750 Sonderfarbe RALauf Anfrage Montage Der TS 98 XEA wird mit Bohrschablone und komplettem Befestigungsmaterial geliefert. Die Montage erfolgt in drei Schritten: Montageplatte - auf Türblatt oder Sturz befestigen (Bohrschablone verwenden) Schließkörper - auf Montageplatte aufrasten Gleitschiene G-N XEA - am Gegenstück (Sturz oder Türblatt) befestigen, Gleiter einhängen Bei Montage auf der Bandgegenseite entfällt die Montageplatte - der Schließkörper wird direkt befestigt. Die Schließkraft wird nach der Montage über die stufenlose EN-Einstellung (1-6) an die Türgröße angepasst. Kompatible Gleitschienen GleitschieneFunktionSpannung G-N XEAStandard (ohne Feststellung) - G-EMF XEA 140°Elektromechanische Feststellung24V DC G-EMR XEA 140°Feststellung + integrierter Rauchmelder230V AC G-Ubivis XEABatteriebetriebene Feststellung + RauchmelderBatterie GSR XEASchließfolgeregelung (2-flügelig) - GSR-EMF XEASchließfolge + Feststellung24V DC GSR-EMR XEASchließfolge + Feststellung + Rauchmelder230V AC RF für G-N XEAMechanische Rastfeststellung (nachrüstbar) - Normen & Zulassungen Norm / ZulassungBedeutung DIN EN 1154Türschließer - geprüft und klassifiziert DIN EN 1155Feststellvorrichtungen (bei Aufrüstung mit EMF/EMR/Ubivis) DIN EN 1158Schließfolgeregler (bei Aufrüstung mit GSR XEA) CE-KennzeichnungKonformität nach Bauproduktenverordnung DIN 18040-1/-2Barrierefreies Bauen - öffentliche Gebäude und Wohnungen DIN SPEC 1104Barrierefreie Türen - Öffnungskräfte und Bedienkräfte Barrierefreiheit Der dormakaba TS 98 XEA erfüllt die Anforderungen an barrierefreies Bauen nach DIN 18040-1 (öffentlich zugängliche Gebäude) und DIN 18040-2 (Wohnungen) für Türblattbreiten bis 1.400 mm. Die Easy-Open-Technologie und die stufenlose Schließkrafteinstellung (EN 1-6) ermöglichen das Einhalten der maximal zulässigen Öffnungskräfte gemäß DIN SPEC 1104. dormakaba Gleitschienen-Türschließer im Vergleich ModellArt.-Nr.ENMax. BreiteBesonderheit TS 98 XEA441101011-61.400 mmPremium, SoftFlow, 4 Montagearten TS 93 B430200012-51.250 mmModular, Öffnungsdämpfung, Contur TS 92 B420201011-41.100 mmStandard, wirtschaftlich TS 97130100012-41.100 mmKompakt 340 mm, Öffnungsbegrenzung TS 90 Impulse102004013-41.100 mmBasis, Lineartrieb TS 91 N410201013950 mmKompakt, schmale Türen Häufig gestellte Fragen Was bedeutet 'ein Schließkörper für alle Montagearten'?Der TS 98 XEA kann ohne Umbau auf der Bandseite oder Bandgegenseite montiert werden - sowohl auf dem Türblatt als auch am Sturz. Bei herkömmlichen Türschließern benötigt man für jede Montageart eine eigene Variante. Was ist der Unterschied zwischen TS 98 XEA und TS 93?Der TS 98 XEA bietet EN 1-6 (vs. EN 2-5), bis 1.400 mm (vs. 1.250 mm), SoftFlow-Endschlagdämpfung und das modernere XEA Design. Der TS 93 ist die wirtschaftlichere Alternative im Contur Design. Kann ich den TS 98 XEA zur Feststellanlage aufrüsten?Ja. Gleitschiene G-N XEA gegen G-EMR XEA (eigenständig mit Rauchmelder, 230V AC) oder G-EMF XEA (ohne Rauchmelder, 24V DC, braucht externe RMZ) tauschen. Alternativ: G-Ubivis XEA für kabellose, batteriebetriebene Feststellung. Was ist SoftFlow?SoftFlow ist die serienmäßige Endschlagdämpfung des TS 98 XEA. Sie bremst das Türblatt in den letzten Graden vor dem Schließen sanft ab - für leises, kontrolliertes Schließen ohne Anschlaggeräusch. Ist der TS 98 XEA für Außentüren geeignet?Ja. Der Einsatztemperaturbereich reicht bis -40 °C. Ein spezielles Tieftemperaturöl sorgt für gleichmäßige Schließfunktion auch bei extremer Kälte. Welche Farben sind verfügbar?7 Standardfarben: Silber (P600), Weiß (P100), Reinweiß (P210), Schwarz (P190), Edelstahl-Look (P700), Gold (P750). Zusätzlich RAL-Sonderfarben auf Anfrage. Ist der TS 98 XEA barrierefrei?Ja. Er erfüllt DIN 18040-1/-2 und DIN SPEC 1104 für Türblattbreiten bis 1.400 mm. Die Easy-Open-Technologie reduziert den Kraftaufwand beim Öffnen um 40 %. Kann ich den TS 98 XEA für zweiflügelige Türen einsetzen?Ja. Mit der Gleitschiene GSR XEA (Schließfolgeregelung) wird die korrekte Schließreihenfolge bei zweiflügeligen Feuer- und Rauchschutztüren sichergestellt. Kaufentscheidung TS 98 XEA oder TS 93?TS 98 XEA: EN 1-6, bis 1.400 mm, SoftFlow, XEA Design, 4 Montagearten. TS 93: EN 2-5, bis 1.250 mm, Contur Design, wirtschaftlicher. Wann reicht ein TS 92 oder TS 97?Für Standardtüren bis EN 4 / 1.100 mm ohne Feststellanlagen-Bedarf. TS 92 B und TS 97 sind die wirtschaftlichen Alternativen. Nachrüstung oder Neubau?Neubau: TS 98 XEA für einheitliches XEA Design. Nachrüstung im Contur-Bestand: TS 93 passt optisch zu vorhandenen Contur-Schließern. Welche EN-Klasse brauche ich?Die EN-Klasse richtet sich nach der Türblattbreite: EN 1 = bis 750 mm, EN 2 = bis 850 mm, EN 3 = bis 950 mm, EN 4 = bis 1.100 mm, EN 5 = bis 1.250 mm, EN 6 = bis 1.400 mm. Wählen Sie die Klasse, die Ihre Türbreite abdeckt — im Zweifel eine Stufe höher. Wie oft muss ein Türschließer gewartet werden?Reine Türschließer (ohne Feststellanlage): Sichtprüfung und Funktionsprüfung einmal jährlich. Schließgeschwindigkeit und Endschlag bei Bedarf nachjustieren. Feststellanlagen: Monatliche Funktionsprüfung + jährliche Wartung durch Fachfirma (DIN 14677).

Hekatron FSZ Basis — Feststellanlagen-Zentrale für bis zu 12 RauchschalterKurz & KnappMeistverwendete Hekatron-Zentrale — All-in-one: Stromversorgung, Steuerung, integrierter Handauslösetaster (50 × 50 mm), Alarmspeicher und ResettasterBis 12 Rauchschalter (DIBt), 400 mA Ausgangsstrom, 1- oder 2-Stich-Betrieb per DIP-SchalterFail-Safe-Prinzip: Kein Akku — bei Netzausfall wird der Haftmagnet stromlos, die Tür schließt selbsttätigDIBt-Bauartgenehmigung Z-6.500-2427 (aBG), abZ Z-6.510-2402, VdS G 213091, EN 14637 (3-5-1/2/4-1-1-3)ProduktbeschreibungDie Hekatron FSZ Basis ist die meistverwendete Feststellanlagen-Zentrale von Hekatron. Sie vereint Stromversorgung (230 V AC → 24 V DC), Steuerung, integrierten Handauslösetaster, Alarmspeicher und Resettaster in einem kompakten Gehäuse (146 × 146 × 60,5 mm). Die Zentrale steuert Feststellanlagen an Brandschutztüren und -toren und verarbeitet Signale von bis zu 12 Rauchschaltern (nach DIBt).Die FSZ Basis arbeitet nach dem Fail-Safe-Prinzip: Sie besitzt keine Notstromversorgung. Bei Netzausfall wird der Haftmagnet-Ausgang (THM) stromlos — die Tür schließt selbsttätig durch den Türschließer. Dieses Verhalten ist brandschutztechnisch gewollt und gewährleistet, dass Brandschutzabschlüsse im Störungsfall immer geschlossen sind.Die Zentrale bietet drei DIP-Schalter zur Konfiguration: DIP 1 aktiviert die Leitungsüberwachung nach EN 14637, DIP 2 schaltet zwischen 1-Stich- und 2-Stich-Betrieb um, DIP 3 aktiviert den Alarmspeicher (bei Freilauftürschließern immer erforderlich). Drei LEDs (grün, rot, orange) zeigen Betriebszustand, Alarm und Störungen an — mit differenzierten Blinkmustern zur Fehlerdiagnose vor Ort.Die FSZ Basis ist als Festanschluss-Variante und als Variante mit 1,5 m Schutzkontaktstecker (FSZ Basis 230V) erhältlich.Komplette Feststellanlage mit FSZ BasisEine vollständige Feststellanlage mit der FSZ Basis besteht aus folgenden Komponenten:FunktionKomponenteHinweisSteuerung & StromversorgungFSZ BasisInkl. HAT, Reset, AlarmspeicherDetektionORS 142 + Sockel 143Bis 12 Stück (DIBt), 8 Jahre TauschzyklusFeststellungTHM (z. B. THM 439/335) + ASS (z. B. ASS 65)Haftmagnet + AnkerplatteManuelle AuslösungIntegriert (50 × 50 mm) oder ext. HAT 02Pflicht nach DIBtDokumentationPrüfbuch + AbnahmeschildAufbewahrungspflicht beim BetreiberKapazität und StrombudgetParameterOhne LÜ (DIBt)1-Stich mit LÜ (DIBt)2-Stich mit LÜ (DIBt)1-Stich EN 146372-Stich EN 14637Max. Melder121212 pro Stich (frei verteilbar)69 gesamt, max. 6 pro StichParameterWertMax. Haftmagnete1 (THM-Ausgang)Ausgangsstrom gesamt400 mAMax. Leitungslänge mit LÜ (THM)35 mMax. Leitungslänge mit LÜ (Melder)75 mMax. Leitungslänge ohne LÜ200 mStrombudget-Beispiel3 × ORS 142 (je 22 mA = 66 mA) + 2 × THM 425 (je 63 mA = 126 mA) = 192 mA von 400 mA — 52 % Auslastung.Funktionsbeschreibung — SignalwegDie FSZ Basis verarbeitet Signale in folgender Reihenfolge:Detektion: Ein angeschlossener Rauchschalter (z. B. ORS 142) erkennt Rauch und sendet ein Signal über die Melderleitung an die Zentrale.Verarbeitung: Die FSZ Basis wertet das Signal aus. Bei aktivem Alarmspeicher (DIP 3 = ON) bleibt der Alarmzustand bis zum manuellen Reset gespeichert.Auslösung: Der THM-Ausgang wird stromlos geschaltet. Der Haftmagnet gibt die Tür frei.Schließung: Der Türschließer drückt die Tür in die geschlossene Position (mechanisch, keine Energie nötig).Anzeige: Die rote LED zeigt den Alarmzustand an. Das potentialfreie Relais schaltet (Weiterleitung an GLT oder Signalleuchte möglich).Reset: Nach Beseitigung der Brandursache: Resettaster an der Zentrale oder externer Reset-Eingang betätigen.Manuelle Auslösung: Jederzeit über den integrierten Handauslösetaster (50 × 50 mm, Einschubstreifen: „Tür/Tor schließen“) oder einen externen HAT 02.Technische DatenEigenschaftWertEingangsspannung230 V ACNennstromaufnahme80 mALeistungsaufnahme18,4 VANennfrequenz50/60 HzAusgangsspannung24 V DCAusgangsstrom400 mALeistungsabgabe9,6 WRestwelligkeit200 mVssRelaisausgang1 Wechsler potentialfrei, max. 250 V AC / 30 V DC, max. 5 ASchutzartIP30 (Rückseite) / IP65 (mit Kabelverschraubung)SchutzklasseII mit FunktionserdungTemperaturbereich Betrieb-10 bis +50 °CTemperaturbereich Lagerung-10 bis +60 °CLuftfeuchtigkeit10–95 % (≤ 34 °C), max. 35 g/m³ (> 34 °C)Abmessungen (B × H × T)146 × 146 × 60,5 mmGewicht420 gGehäuseABS/PC weiß (RAL 9003)NetzteilPrimärgetaktetes Schaltnetzteil, kurzschlussfest, stabilisiertLED-DiagnoseDie FSZ Basis verfügt über drei LEDs (grün, rot, orange). Die Blinkfrequenz zeigt die Ursache an:LEDMusterBedeutungMaßnahmeGrünDauerleuchtenNormalbetriebKeineGrünAusNetzausfall oder AnschlussfehlerNetzversorgung prüfen, Anschluss prüfenRotDauerleuchtenAlarm — Rauchschalter hat ausgelöstBrandursache klären, Reset nach EntwarnungRot1 × BlinkenAlarm — interner Handauslösetaster betätigtReset nach EntwarnungRot2 × BlinkenAlarm — externer HAT oder AM 142 FehlerExternen HAT / AM 142 prüfenRot6 × BlinkenStörung FolientastaturZentrale austauschenOrangeDauerleuchtenInterne StörungZentrale austauschenOrange2 × BlinkenStörung RauchschalterstichMelderleitung und Melder prüfenOrange3 × BlinkenStörung HAT-SchleifeHAT-Anschluss und Leitung prüfenOrange4 × BlinkenÜbertemperaturUmgebungstemperatur prüfen, Belüftung sicherstellenOrange5 × BlinkenStörung Haftmagnet-SchleifeTHM-Anschluss und Leitung prüfenOrange6 × BlinkenStörung FolientastaturZentrale austauschenOrange9 × BlinkenAusgangsstrom überschrittenVerbraucher reduzieren, Strombudget prüfenOrange10 × BlinkenKurzschluss 24 VVerdrahtung prüfen, Kurzschluss beseitigenKlemmenplanKlemmenblockKlemmenFunktionLeiterquerschnitt1 — StromnetzL, N, PE230 V AC Netzanschluss0,25–2,5 mm²2 — RelaisausgangNO, Common, NCPotentialfreier Wechsler (max. 250 V AC / 5 A)0,25–2,5 mm²3 — Brandmelder+24V, GND, ORSRauchschalter-Stich(e)0,25–1,5 mm²4 — StützpunktK, B2-Stich-Verbindung (nur bei DIP 2 = ON)0,25–1,5 mm²5 — HaftmagnetTHM+, THM-Haftmagnet-Ausgang (24 V DC, mit Freilaufdiode und Funktionsüberwachung)0,25–1,5 mm²6 — HAT/Reset+24V, HAT, RESET, GNDExterner Handauslösetaster und externer Reset0,25–1,5 mm²DIP-SchalterDIPONOFFDIP 1Leitungsüberwachung aktiv (EN 14637)Ohne LeitungsüberwachungDIP 22-Stich-Betrieb (nur wenn DIP 1 = ON)1-Stich-BetriebDIP 3Alarmspeicher aktiv (bei Freilauftürschließern: immer ON)Alarmspeicher inaktivVergleich Hekatron ZentralenEigenschaftRSZ kompaktFSZ KompaktFSZ BasisFSZ ProTypRauchschaltzentraleFSA-Zentrale kompaktFSA-Zentrale StandardFSA-Zentrale TopIntegrierter RauchschalterJa (ORS 142 W-RSZ)NeinNeinNeinIntegrierter HATNeinNeinJa (50 × 50 mm)JaAusgangsstrom435 mA460 mA400 mA900 mAMax. Melder (DIBt)+ externe61220–24Max. Melder (EN 14637)—66–912Stiche1 oder 211 oder 21 oder 2Relaisausgänge1112HupeNeinNeinNeinJa (65 dB(A))ESM Pro kompatibelNeinNeinNeinJaExt. Alarmeingang BMZ/GLTNeinNeinNeinJaStille SchließungNeinNeinNeinJaDIP-Schalter——36NotstromversorgungNein (Fail-Safe)Nein (Fail-Safe)Nein (Fail-Safe)Optional (ESM Pro)DIBtZ-6.500-2393Z-6.500-2394Z-6.500-2427Z-6.500-2359MontageParameterWertMontagehöhe Unterkante1,4 m (+0,2 / -0,4 m)Max. Abstand zum Melder2,3 mLochabstand128 × 128 mmMontageartenAufputz Wand/Decke, Schaltschrank (Adapter), Hutschiene 35 mm (Adapter)KabeleinführungRückseite: IP30 (offene Einführung). Oben/unten: IP65 mit 3 × M16 + 1 × M20 Kabelverschraubungen (im Lieferumfang).KabeltypenAnschlussKabeltypNetz (230 V AC)NYM 3 × 1,5–2,5 mm²Fernmeldeleitung (Melder, HAT, THM)JY(ST)Y 2 × 2 × 0,6/0,8 mmKompatible Komponenten — RauchschalterKomponenteHinweisORS 142Standard-Rauchschalter (auf Sockel 143)ORS 142 WWandmontageORS 142 W ATWandmontage, erhöhte TemperaturbeständigkeitORS 142 AT RetroFitNachrüstung auf vorhandenen SockelTDS 247Thermoschalter (nicht in Flucht-/Rettungswegen)ORS 155 FFunk-Rauchschalter (über FM 155 F Funkmodul)Haftmagnete und FeststellvorrichtungenKomponenteHinweisTHM 413TürhaftmagnetTHM 425TürhaftmagnetTHM 439 (185/335/485)Türhaftmagnet, verschiedene AusführungenAFS 55 / AFS 65 / AFS 75Feststellvorrichtungen (Magnete)ZubehörKomponenteFunktionAM 142AlarmmodulHAT 02Externer HandauslösetasterTSG 100Torsignalgeber (MVV TB 2019)ROLP SBSignalgeberSP 205SireneRZA 142Relais-ZusatzadapterNormen und ZulassungenNorm / ZulassungNummerInhaltDIBt Bauartgenehmigung (aBG)Z-6.500-2427Autarke FeststellanlageDIBt abZZ-6.510-2402ZusatzzulassungVdSG 213091VdS-AnerkennungEN 14637Klassifizierung 3-5-1/2/4-1-1-3Elektrisch gesteuerte FeststellvorrichtungenDIN 14677-1—Instandhaltung von FeststellanlagenDIN 14677-2—Anforderungen an FachkräfteEN 54-7—Optische Rauchmelder (für angeschlossene ORS 142)Die DIBt-Bauartgenehmigung gilt ausschließlich für die darin aufgeführten Komponentenkombinationen. Bei Austausch durch nicht gelistete Komponenten ist eine Neuabnahme erforderlich.AbnahmeWer darf abnehmen?Fachkräfte des Herstellers (Hekatron)Vom Hersteller autorisierte Fachkräfte (Hekatron Seminar R 6.1 oder R 6.2)Fachkräfte einer vom DIBt benannten PrüfstelleDie Abnahmeberechtigung ist personenbezogen und nicht übertragbar.Wann ist eine Abnahme erforderlich?Nach betriebsfertigem Einbau einer FeststellanlageNach Gerätetausch, wenn das neue Gerät nicht in der letzten Zulassung aufgeführt war (Neuabnahme nach aktuell gültiger Zulassung)DokumentationInbetriebnahme- und Wartungsset (IW-Set) verwendenAbnahmeschild nach erfolgreicher Abnahme anbringenUnterlagen beim Betreiber aufbewahrenDigital: Hekatron „Mein HPlus Service-IA Kit“ (im Lieferumfang)Wartung nach DIN 14677IntervallPrüfungDurchführungMonatlichFunktionsprüfung: Rauchschalter mit Prüfaerosol auslösen, Tür muss vollständig schließen. HAT betätigen, Tür muss schließen. LED-Anzeigen kontrollieren.Eingewiesene PersonVierteljährlichWie monatlich. Nach 12 fehlerfreien Monatsprüfungen kann auf vierteljährlich umgestellt werden.Eingewiesene PersonJährlichVollständige Fachprüfung: alle Komponenten inspizieren, Leitungen prüfen, Strombudget kontrollieren, Relaisausgang testen, Dokumentation im Prüfbuch.Fachkraft nach DIN 14677-2TauschzyklenKomponenteZyklusOptische Rauchschalter (ORS 142)8 Jahre (DIN 14677)Thermoschalter (TDS 247)8 Jahre (Herstellerempfehlung)Funk-Rauchmelder (ORS 155 F)8 Jahre (Batterie)Rauchschalter können nicht gereinigt werden und dürfen nicht geöffnet werden — bei Verschmutzung ist ein Austausch erforderlich.Häufige FragenWie viele Rauchschalter kann die FSZ Basis maximal ansteuern?Nach DIBt-Bauartgenehmigung Z-6.500-2427 bis zu 12 Rauchschalter. Nach EN 14637 maximal 6 (1-Stich) bzw. 9 gesamt bei 2-Stich-Betrieb (max. 6 pro Stich).Was passiert bei einem Stromausfall?Die FSZ Basis hat keine Notstromversorgung (kein Akku, kein ESM). Bei Netzausfall wird der THM-Ausgang stromlos — der Haftmagnet gibt die Tür frei und der Türschließer schließt die Tür selbsttätig. Dieses Fail-Safe-Prinzip ist brandschutztechnisch gewollt.Was bedeuten die orangefarbenen Blinkmuster?Orange zeigt Störungen an. Die Anzahl der Blinkimpulse identifiziert die Ursache: 2× = Rauchschalterstich, 3× = HAT-Schleife, 4× = Übertemperatur, 5× = Haftmagnet-Schleife, 6× = Folientastatur, 9× = Ausgangsstrom überschritten, 10× = Kurzschluss 24 V. Dauerleuchten = interne Störung, Zentrale austauschen.Wann benötige ich eine FSZ Pro statt der FSZ Basis?Die FSZ Pro ist erforderlich, wenn mehr als 12 Melder angeschlossen werden sollen (bis 20–24 nach DIBt), eine Notstromversorgung per ESM Pro benötigt wird, ein externer Alarmeingang (BMZ/GLT) nötig ist, eine Stille Schließung gewünscht wird, oder der Ausgangsstrom 400 mA nicht ausreicht (FSZ Pro: 900 mA).Was ist der Unterschied zwischen 1-Stich und 2-Stich?Im 1-Stich-Betrieb sind alle Rauchschalter an einer Linie angeschlossen. Im 2-Stich-Betrieb (DIP 2 = ON, nur mit Leitungsüberwachung DIP 1 = ON) werden zwei getrennte Melderleitungen genutzt — die 12 Melder (DIBt) sind frei auf beide Stiche verteilbar. 2-Stich erhöht die Verfügbarkeit: fällt ein Stich aus, bleibt der andere aktiv.Muss der Alarmspeicher immer aktiviert sein?Bei Freilauftürschließern muss DIP 3 immer auf ON stehen (Alarmspeicher aktiv). Grund: Der Freilauftürschließer benötigt ein dauerhaftes Signal zum Geschlossenhalten. Ohne Alarmspeicher könnte die Tür nach kurzer Abkühlung des Melders wieder feststellen.Welche Kabelverschraubungen sind im Lieferumfang?3 × M16 und 1 × M20 Kabelverschraubungen für die Einführungen oben/unten (IP65). Die rückseitige Einführung ist offen (IP30) und für Unterputz-/Schaltschrankmontage vorgesehen.Welcher Netzanschluss wird benötigt?230 V AC über NYM 3 × 1,5–2,5 mm². Der Netzanschluss darf ausschließlich durch eine Elektrofachkraft erfolgen. Die Variante FSZ Basis 230V wird alternativ mit einem 1,5 m Schutzkontaktstecker geliefert.Kaufentscheidung — Feststellanlagen-ZentraleFSZ Basis oder RSZ kompakt — welche Zentrale für eine einzelne Brandschutztür?Für eine einzelne Tür mit separatem Haftmagnet: FSZ Basis, wenn externe Rauchschalter (ORS 142) gewünscht sind — flexibel positionierbar, bis 12 Melder erweiterbar. Die RSZ kompakt hat einen integrierten Sturzrauchschalter und ist kompakter, aber weniger erweiterbar.Reichen 400 mA Ausgangsstrom für mein Projekt?Das Strombudget lässt sich einfach berechnen: ORS 142 benötigt 22 mA, THM 425 benötigt 63 mA. Eine typische Konfiguration mit 3 Rauchschaltern und 1 Haftmagnet verbraucht ca. 129 mA — weit unter dem Limit. Bei größeren Anlagen mit vielen Meldern und starken Magneten sollte das Budget vor der Planung durchgerechnet werden. Über 400 mA → FSZ Pro (900 mA).Brauche ich eine Notstromversorgung (ESM Pro)?Die FSZ Basis unterstützt kein ESM Pro — das ist ausschließlich der FSZ Pro vorbehalten. Für die FSZ Basis gilt: Bei Netzausfall schließt die Tür selbsttätig (Fail-Safe). Wenn die Tür bei Netzausfall für eine definierte Zeit offengehalten werden muss (z. B. Evakuierung), ist die FSZ Pro mit ESM Pro erforderlich.Kann ich die FSZ Basis nachträglich auf 2-Stich umstellen?Ja. Die Umstellung erfolgt per DIP-Schalter (DIP 2 = ON). Voraussetzung: Leitungsüberwachung muss aktiv sein (DIP 1 = ON). Die Verdrahtung muss entsprechend angepasst werden (Stützpunkt-Klemmen K und B für den zweiten Stich).Welche Zulassung gilt — DIBt oder EN 14637?In Deutschland ist die DIBt-Bauartgenehmigung (Z-6.500-2427) maßgeblich — sie erlaubt bis 12 Melder. Die EN 14637-Klassifizierung (3-5-1/2/4-1-1-3) gilt europaweit und ist restriktiver: max. 6 Melder (1-Stich) bzw. 9 Melder (2-Stich). In der Praxis wird nach DIBt geplant.

Hekatron ORS 142 — Optischer Rauchschalter für Feststellanlagen Kurz & Knapp Meistverkaufter Rauchschalter für Feststellanlagen weltweit Optische Raucherkennung nach dem Streulichtprinzip gemäß EN 54-7 Kompatibel mit über 20 Herstellern — von dormakaba über GEZE bis Assa Abloy Verschmutzungskompensation verlängert die Lebensdauer um das 2- bis 3-Fache Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 ist der De-facto-Standard unter den Rauchschaltern für Feststellanlagen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip (Tyndall-Effekt) und steuert über eine angeschlossene Zentrale die Schließung von Brand- und Rauchschutztüren. Die Auswerteelektronik überwacht kontinuierlich die Messkammer auf Verschmutzung und Störung. Eine selbstregelnde Alarmschwellennachführung sorgt für gleichbleibendes Ansprechverhalten über die gesamte Nutzungsdauer. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C aus — als Rückfallebene bei extrem schneller Brandentwicklung. Der ORS 142 ist in nahezu allen gängigen DIBt-Bauartgenehmigungen namhafter Steuerungs- und Schließerhersteller gelistet. Damit eignet er sich als universeller Rauchschalter für Neuinstallationen und als Ersatz für ältere Modelle wie den ORS 132. Einbindung in die Feststellanlage Der ORS 142 ist ein Bestandteil einer Feststellanlage (FSA) und funktioniert nur im Zusammenspiel mit weiteren Systemkomponenten. Der Signalweg: ORS 142 erkennt Rauch → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt selbstständig Die DIBt-Bauartgenehmigung gilt ausschließlich für die in der jeweiligen Zulassung aufgeführten Komponentenkombinationen. Wird ein Gerät durch eines ersetzt, das nicht in der Zulassung steht, ist eine Neuabnahme erforderlich. Der potentialfreie Öffner-Relaiskontakt des ORS 142 öffnet bei Alarm, Störung und Spannungsausfall — damit ist auch bei Stromverlust eine sichere Schließung gewährleistet. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W LeitungsüberwachungOptional, per Magnet im Sockel aktivierbar (43 kΩ Abschlusswiderstand) SchutzartIP 42 Betriebstemperatur-30 bis +60 °C Luftfeuchte (dauernd)10–95 % rF bei ≤34 °C / max. 35 g/m³ bei >34 °C AbmessungenØ 80 × H 33 mm (ohne Sockel) Gewicht82 g (ohne Sockel) FarbeWeiß (RAL 9010), Multicolor (MC) auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677), danach Austausch Kompatibilität Der ORS 142 ist der am breitesten zugelassene Rauchschalter für Feststellanlagen weltweit. Er ist in den DIBt-Bauartgenehmigungen folgender Hersteller gelistet: Hekatron-Zentralen — FSZ Basis (Z-6.500-2427), FSZ Pro (Z-6.500-2359), FSZ kompakt (Z-6.500-2394), RSZ kompakt (Z-6.500-2393) dormakaba / Dorma — RMZ Rauchmeldezentrale (Z-6.500-2372), auch mit Funk-Erweiterung. Der ORS 142 ersetzt den dormakaba RM-N als herstellerfreie Alternative. GEZE — FA GC 150 System als externer Rauchschalter. Alternative zum GEZE GC 152. Weitere kompatible Hersteller: Assa Abloy, C-Tec, Dictator, DMW Schwarze, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz und Stoebich. ORS 142 vs. dormakaba RM-N vs. GEZE GC 152 EigenschaftHekatron ORS 142dormakaba RM-NGEZE GC 152 Kompatibilität20+ HerstellerNur dormakaba RMZNur GEZE RSZ 6/7 abZ-BestandsanlagenORS 142 AT (RetroFit)—— Funk-VarianteORS 155 FRM-F (dormakaba Funeo)GC 172 VerschmutzungskompensationJa (2-3× Lebensdauer)JaJa Tauschzyklus8 Jahre8 Jahre8 Jahre SockelSerie 143dormakaba-SockelGEZE-Sockel Vorteil ORS 142: Universell einsetzbar in Feststellanlagen aller gängigen Hersteller. Der dormakaba RM-N und der GEZE GC 152 sind jeweils nur mit dem eigenen System kompatibel. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose Die Multi-Betriebszustandsanzeige des ORS 142 signalisiert den aktuellen Zustand über farbige LEDs: LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte Verschmutzung — Melder kompensiertGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8 Jahre)Geschlossen GelbStörungGeöffnet RotAlarm (Rauch oder Temperatur)Geöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomMögliche UrsacheMaßnahme LED wechselt Grün/GelbStarke Verschmutzung oder 8-Jahres-AustauschanzeigeHerstelldatum auf Typenschild prüfen. Über 8 Jahre: Melderkopf tauschen (ORS 142 AT RetroFit). Unter 8 Jahre: Verschmutzung → Melder tauschen (nicht reinigbar) LED Gelb dauerhaftStörung: Messkammenfehler, Sockelkontakt lose, KabelbruchMelder aus Sockel nehmen, Kontakte prüfen, neu einsetzen. Kabel auf Durchgang messen. Wiederholung: tauschen LED Rot, Tür schließt nichtAlarm erkannt, Haftmagnet löst nichtSignalweg prüfen: Zentrale (FSZ/RSZ/RMZ) → Relaisausgang → Magnet. Magnet separat testen (Spannung abnehmen) Fehlalarm ohne RauchDampf, Staub oder Insekten in der MesskammerMontageort prüfen. Staubige/dampfige Umgebung? → TDS 247 als Alternative (außer in Fluchtwegen). Melder tauschen, nicht reinigen Keine Reaktion auf PrüfaerosolMesskammer defekt oder Nutzungsdauer überschrittenHekatron Prüfaerosol 918/5 direkt in Einströmöffnung sprühen. Kein Ansprechen: Melder sofort tauschen Leitungsüberwachung meldet FehlerLÜ-Magnet im Sockel fehlt oder falsch positioniertSockel öffnen: Magnet vorhanden? Abschlusswiderstand am Stichende korrekt (43 kΩ)? Kabel durchmessen LED Grün + kurz Gelb (Blitzer)Leichte Verschmutzung — Kompensation aktivKein sofortiger Handlungsbedarf. Bei nächster Jahresprüfung beobachten Sockelwahl Der ORS 142 wird ohne Sockel geliefert. Je nach Montagesituation wird der passende Sockel aus der Hekatron-Serie 143 separat bestellt. Alle Sockel verfügen über einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung. SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume, erhöhte Schutzanforderung Sockel 143 WWandmontageFür ORS 142 W Wandmelder Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündige Montage Ergänzend stehen die Konsolen K 143-S (Sturzmontage) und K 143-K (Wandmontage bei Deckenhöhen über 5 m) zur Verfügung. Montagehinweise Die Montage erfolgt ausschließlich per Schraubbefestigung — Klebemontage ist normativ nicht zulässig. Der Sockel wird an der Decke befestigt, anschließend wird der Melderkopf aufgesteckt und durch Drehen verriegelt. Für die Verkabelung sind handelsübliche Fernmeldekabel verwendbar. Der Kabelquerschnitt richtet sich nach Stromaufnahme und Leitungslänge. Bei Wandmeldern (ORS 142 W) ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Die Planung der Melderanzahl und -position richtet sich nach der Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der jeweiligen DIBt-Bauartgenehmigung. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch gemäß DIN 14677 entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss. Seit dem 01.01.2020 unterscheidet das DIBt zwischen zwei Nummernkreisen: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 AT RetroFit (Art. 31-5000017-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 Standard (Art. 5000552-xxxx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Liegt sie unter 18 V DC, muss das Netzgerät ebenfalls getauscht werden (z. B. durch FSZ Basis oder RSZ kompakt). Wartung & Prüfung Die Wartung von Feststellanlagen ist in DIN 14677-1 geregelt. Folgende Prüfintervalle gelten: Monatlich — Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen, Tür muss vollständig schließen. Durchführung durch eingewiesene Person. Vierteljährlich — wie monatlich. Nach 12 fehlerfreien Monatsprüfungen auf Vierteljahr umstellbar. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2. Vollständige Inspektion aller Komponenten. Prüfmethode: Funktionstest ausschließlich mit Prüfaerosol, z. B. Hekatron 918/5 (FCKW-frei, 250 ml). Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Einsatzgebiete Der ORS 142 ist für den Einsatz in Feststellanlagen an folgenden Abschlüssen zugelassen: Drehflügeltüren — einflügelig und zweiflügelig, Brand- und Rauchschutztüren Schiebetüren — mit entsprechender Feststellvorrichtung Tore — Feuerschutztore mit Feststellanlage Bahngebundene Förderanlagen — automatische Transportsysteme über Brandabschnitte Feuerschutzvorhänge — textile Brandschutzabschlüsse Einschränkungen: Feststellanlagen dürfen nur an Innenwänden betrieben werden. In staubigen oder dampfigen Umgebungen (Küche, Werkstatt, Lager) ist der Thermoschalter TDS 247 die geeignetere Wahl — außer in Flucht- und Rettungswegen, dort sind ausschließlich optische Rauchschalter zulässig. Modellvergleich: Hekatron Rauch- und Thermoschalter Die Hekatron Melder-Familie deckt alle Montagesituationen ab — von der Standard-Neuinstallation bis zur kabelfreien Nachrüstung: ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen in öffentlichen Gebäuden DIBt-Zulassungen für den ORS 142: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen) sowie zahlreiche herstellerspezifische Zulassungen. Häufige Fragen zum ORS 142 Wie oft muss der ORS 142 geprüft werden?Monatliche Funktionsprüfung durch eingewiesene Person (nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar). Jährliche Fachprüfung durch Fachkraft nach DIN 14677-2. Wann ist der Meldertausch nach 8 Jahren fällig?Gemäß DIN 14677 müssen optische Rauchschalter mit Verschmutzungskompensation (wie der ORS 142) nach 8 Jahren ausgetauscht werden. Melder ohne Verschmutzungskompensation bereits nach 5 Jahren. Der ORS 142 zeigt die fällige Nutzungsdauer durch wechselnde Grün/Gelb-LED an. Das Herstelldatum steht auf dem Typenschild. Welchen Ersatzmelder beim 8-Jahres-Tausch — AT oder Standard?Das hängt von der Zulassungsnummer der Feststellanlage ab. Bestandsanlagen mit alter Zulassung Z-6.5-xxxx (abZ): nur ORS 142 AT RetroFit (Art. 31-5000017-04-xx). Neuanlagen mit Z-6.500-xxxx (abG): nur ORS 142 Standard (Art. 5000552-xxxx). Wird das falsche Produkt eingesetzt, verliert die Anlage ihre DIBt-Zulassung. Kann ich den ORS 142 reinigen statt tauschen?Nein. Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Bei Verschmutzung oder Erreichen der Nutzungsdauer ist ausschließlich ein Austausch zulässig. Ist der ORS 142 mit Dorma / dormakaba RMZ kompatibel?Ja. Der ORS 142 ist in der DIBt-Bauartgenehmigung der dormakaba RMZ (Z-6.500-2372) gelistet. Er kann als Alternative zum dormakaba RM-N eingesetzt werden und funktioniert kabelgebunden oder über das Hekatron Funksystem 155 F. Ersetzt der ORS 142 den älteren ORS 132?Ja, der ORS 142 ist der direkte Nachfolger des ORS 132. Beim Austausch unbedingt beachten: Die Energieversorgungen älterer Geräte (NAG 03, NG 519 etc.) sind möglicherweise nicht mehr geeignet — Ausgangsspannung vorher messen. Liegt sie unter 18 V DC, muss das Netzgerät mit getauscht werden (z. B. FSZ Basis, RSZ kompakt). Wie aktiviere ich die Leitungsüberwachung?Durch Einsetzen des beiliegenden Magneten in den Sockel (Serie 143). Der Abschlusswiderstand beträgt 43 kΩ. Die Leitungsüberwachung funktioniert mit Hekatron FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt sowie mit zugelassenen Gleitschienen namhafter Hersteller. Mit älteren Netzteilen (NAG 03, NG 519) ist die LÜ nicht möglich. Welchen Sockel brauche ich?Für Deckenmontage: Sockel 143 A (Standard) oder 143 UH (Unterputz/Hohldecke). Für Wandmontage: Sockel 143 W. Für Feuchträume: Sockel 143 AF. Alle Sockel enthalten einen Magneten zur optionalen Leitungsüberwachung. Was ist der Unterschied zum GEZE GC 152 und dormakaba RM-N?Alle drei sind optische Rauchschalter nach EN 54-7 mit 8-Jahres-Tauschzyklus. Der entscheidende Unterschied: Der ORS 142 ist in den DIBt-Zulassungen von über 20 Herstellern gelistet und damit universell einsetzbar. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Muss ich bei Anlagen älter als 16 Jahre etwas beachten?Ja. Bei älteren Anlagen können die Kondensatoren im Netzgerät ausgetrocknet sein, wodurch die Ausgangsspannung unter 18 V DC fällt. Der neue Melder erkennt die Unterspannung und meldet eine Störung (gelbe LED). Empfehlung: Vor dem Meldertausch die Spannung messen — bei unter 18 V das Netzgerät mit tauschen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol — empfohlen: Hekatron 918/5 (FCKW-frei, 250 ml, ca. 200 Prüfungen). Aerosol direkt in die Einströmöffnung sprühen. Nach Auslösung muss die Tür vollständig schließen. Kaufberatung: Welcher Rauchschalter für Ihre Feststellanlage? Neuinstallation (abG) oder Austausch in Bestandsanlage (abZ)?Entscheidend ist die Zulassungsnummer auf dem Abnahmeschild der Feststellanlage. Neuanlagen mit Z-6.500-xxxx (abG): ORS 142 Standard bestellen. Bestandsanlagen mit Z-6.5-xxxx (abZ): ORS 142 AT RetroFit bestellen. Falsches Produkt führt zum Verlust der DIBt-Zulassung. Kabel oder Funk — wann lohnt sich das Funksystem?Das Funksystem ORS 155 F spart bis zu 60 % Montagezeit und bis zu 1.500 € durch entfallende Verkabelung. Ideal für Nachrüstung in Bestandsbauten, Denkmalschutz und schwierige Leitungsführung. Für Neubauten mit vorhandener Kabelinfrastruktur ist der kabelgebundene ORS 142 die wirtschaftlichere Wahl — kein Batterietausch alle 8 Jahre. Optischer Rauchschalter oder Thermoschalter (TDS 247)?In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter (ORS 142) zulässig — Thermoschalter dort verboten. Der TDS 247 eignet sich für staubige, dampfige oder rauchige Umgebungen (Küchen, Werkstätten, Lager), in denen der ORS 142 Fehlalarme auslösen würde. ORS 142 oder dormakaba RM-N oder GEZE GC 152?Der ORS 142 ist mit über 20 Herstellern kompatibel und damit die universellste Wahl. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Vorteil ORS 142: Sie können die Zentrale wechseln, ohne den Melder tauschen zu müssen. Brauche ich eine separate Zentrale?Ja. Der ORS 142 benötigt eine Feststellanlagen-Zentrale. Hekatron: FSZ Basis, FSZ Pro, RSZ kompakt (Einzeltür mit integriertem Rauchschalter). Oder: dormakaba RMZ, GEZE RSZ. Die RSZ kompakt hat einen integrierten Melder — dort wird kein separater ORS 142 benötigt. Welches Zubehör brauche ich zusätzlich?Mindestens: 1× Sockel (143 A für Decke, 143 W für Wand). Empfohlen: Prüfaerosol Hekatron 918/5 für die monatliche Funktionsprüfung. Außerdem Pflicht: Ein Handauslösetaster (HAT 02/03 kabelgebunden oder HAT 155 F Funk) — jede Feststellanlage muss auch manuell auslösbar sein. Wer darf die Feststellanlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers oder vom Hersteller autorisierte Fachkräfte. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Hekatron bietet die Seminare R 6.1 (Standard) und R 6.2 (erweitert) an. Kann ich den Melder selbst tauschen?Den Melderkopf wechseln (Sockel aufstecken, drehen) darf eine eingewiesene Person. Die Abnahme nach Tausch erfordert jedoch eine autorisierte Fachkraft, wenn das neue Gerät nicht in der bestehenden Zulassung aufgeführt ist. Den Netzanschluss darf ausschließlich eine Elektrofachkraft durchführen. Ist die Feststellanlage für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen gelten ausschließlich für Abschlüsse an Innenwänden.

Hekatron THM 439 / 185 — Schwenkbarer Türhaftmagnet (185 mm) Kurz & Knapp Dreh- und schwenkbarer Türhaftmagnet in SäulenbauformLänge 185 mm (kürzbar)Haftkraft 490 NFür Wand-, Boden- und DeckenmontagePassende Ankerplatten: ASS 55 / AFS 55 Produktbeschreibung Der Hekatron THM 439 / 185 ist ein dreh- und schwenkbarer Türhaftmagnet in Säulenbauform mit 185 mm Länge. Der Magnetkopf ist flexibel einstellbar und die Säule kann bei Bedarf gekürzt werden.Dank der universellen Bauform eignet sich der THM 439 für Wand-, Boden- und Deckenmontage. Drei Längen stehen zur Verfügung: 185 mm, 335 mm und 485 mm — je nach Abstand zwischen Magnet und Türblatt. Technische Daten EigenschaftWert MontageWand / Boden / DeckeLänge185 mm (kürzbar)Haftkraft490 NBetriebsspannung24 V DCStromaufnahme63 mASchutzartIP 40Gewicht0,63 kgAnkerplatteØ 55 mm (ASS 55 / AFS 55)KopfDreh- und schwenkbar Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 20°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Passende Hekatron ProdukteHekatron FSZ BasisHekatron ORS 155 F - FunksetSockel 143 A - Montagesockel für Hekatron Rauchmelder Häufige Fragen Welche Ankerplatte passt zu diesem Haftmagneten?Die Zuordnungstabelle oben zeigt die korrekte Kombination. Die Größe der Ankerplatte (55/65/75 mm) muss zum Magneten passen. ASS = flach (Standard), AFS = flexibel (extreme Winkel). Welche Zentrale brauche ich?Der Haftmagnet wird an eine Hekatron Feststellanlagen-Zentrale angeschlossen: FSZ Basis, FSZ Pro oder FSZ kompakt / RSZ kompakt (Einzeltür). Die Zentrale steuert den Magneten über den THM-Ausgang (24 V DC). Was passiert bei Stromausfall?Fail-Safe-Prinzip: Bei Spannungsausfall wird der Magnet stromlos und die Ankerplatte fällt ab — die Tür schließt selbstständig durch den Türschließer.

Sockel 143 A — Montagesockel für Aufputz-Deckenmontage Kurz & Knapp Montagesockel für Hekatron Rauchschalter ORS 142, ORS 142 AT, TDS 247 Aufputz-Deckenmontage in trockenen Räumen Integrierter Magnet zur optionalen Leitungsüberwachung (43 kΩ) Kompatibel mit allen Hekatron-Zentralen (FSZ Basis/Pro, RSZ kompakt) Produktbeschreibung Der Sockel 143 A ist der Standard-Montagesockel für die Aufputz-Deckenmontage von Hekatron Rauchschaltern und Thermoschaltern in Feststellanlagen. Er wird an der Decke verschraubt, der Melderkopf (ORS 142, ORS 142 AT oder TDS 247) wird anschließend aufgesteckt und durch Drehen verriegelt.Der integrierte Magnet ermöglicht die optionale Aktivierung der Leitungsüberwachung gemäß DIN EN 14637. Der Sockel 143 A kann auch auf den Konsolen K 143-S (Sturzmontage) und K 143-K (Kragarm) montiert werden. Kompatibilität Der Sockel ist kompatibel mit folgenden Hekatron Rauchschaltern und Thermoschaltern: ORS 142 — Standard-Rauchschalter (für Neuanlagen abG) ORS 142 AT RetroFit — Austausch-Rauchschalter (für Bestandsanlagen abZ) TDS 247 — Thermodifferentialschalter Nicht für den ORS 142 W: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt. Er benötigt keinen separaten Sockel der Serie 143. Passende Hekatron ProdukteHekatron ORS 155 F - Funkset Technische Daten EigenschaftWert MontageAufputz (Decke)EinsatzbereichTrockene InnenräumeLeitungsüberwachungOptional, per integriertem Magnet (43 kΩ)MaterialKunststoffFarbeWeißKonsolenmontageKompatibel mit K 143-S und K 143-K Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).

Sockel 143 W — Montagesockel für Wandmontage am Türsturz Kurz & Knapp Sturzmontage-Sockel für den runden Deckenmelder ORS 142 und TDS 247 an der Wand Nicht für den ORS 142 W — dieser hat eine eigene Bauform und wird direkt geschraubt Integrierter Magnet zur optionalen Leitungsüberwachung (43 kΩ) Mindestabstand 1 cm zu darüber liegenden Bauteilen Produktbeschreibung Der Sockel 143 W ermöglicht die Sturzmontage der runden Hekatron Deckenrauchschalter (ORS 142, ORS 142 AT, TDS 247) an der Wand im Sturzbereich über dem Feuerschutzabschluss. Der Abstand zwischen Melderachse und Wand muss dabei kleiner sein als der Sockeldurchmesser. Beim Einsatz am Sturz ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Der integrierte Magnet ermöglicht die optionale Leitungsüberwachung. Nicht verwechseln: Der Wandrauchschalter ORS 142 W ist ein eigenständiges Produkt mit eigener Bauform für die Wandmontage. Er wird direkt an die Wand geschraubt und benötigt keinen Sockel 143 W. Der Sockel 143 W ist für den Deckenmelder ORS 142, wenn dieser am Sturz montiert werden soll. Kompatibilität Der Sockel ist kompatibel mit folgenden Hekatron Rauchschaltern und Thermoschaltern: ORS 142 — Standard-Rauchschalter (für Neuanlagen abG) ORS 142 AT RetroFit — Austausch-Rauchschalter (für Bestandsanlagen abZ) TDS 247 — Thermodifferentialschalter Nicht für den ORS 142 W: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt. Er benötigt keinen separaten Sockel der Serie 143. Passende Hekatron ProdukteHekatron ORS 155 F - Funkset Technische Daten EigenschaftWert MontageWand / Sturz EinsatzbereichSturzmontage des ORS 142 und TDS 247 an der Wand Mindestabstand1 cm zu darüber liegenden Bauteilen LeitungsüberwachungOptional, per integriertem Magnet (43 kΩ) Kompatible MelderORS 142, ORS 142 AT, TDS 247 Nicht fürORS 142 W (eigene Bauform, direkte Wandmontage) MaterialKunststoff FarbeWeiß Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).

Hekatron HAT 02 — Handauslösetaster für Feststellanlagen Kurz & Knapp Pflichtkomponente jeder Feststellanlage — manuelle Auslösung gemäß DIBt und DIN EN 14637 Rote Schaltwippe mit Aufschrift „Tür schließen“ Öffner-Kontakt (NC) — bei Betätigung wird der Haltestrom unterbrochen, Tür schließt Für trockene Räume (IP 20). Feuchtraum: HAT 03 (IP 44) Aufputz- und Unterputzmontage Bei FSZ kompakt: Pflicht (kein integrierter Taster). Bei FSZ Basis/Pro: optional (integrierter HAT vorhanden) Produktbeschreibung Der Hekatron HAT 02 ist ein Handauslösetaster zur manuellen Auslösung von Feststellvorrichtungen an Brand- und Rauchschutztüren. Er ist eine Pflichtkomponente jeder Feststellanlage: Gemäß DIBt-Bauartgenehmigung und DIN EN 14637 muss jede Feststellvorrichtung auch von Hand auslösbar sein. Bei Betätigung der roten Schaltwippe öffnet der Öffner-Kontakt (NC) und unterbricht den Haltestrom zum Türhaftmagneten (THM) — die Tür schließt selbstständig durch den Türschließer. Der Taster rastet nicht ein und kehrt nach dem Loslassen in die Ausgangsposition zurück. Ausnahme: Bei Türschließern mit niedriger Öffnungskraft oder Öffnungsautomatik kann der externe Handauslösetaster unter bestimmten Bedingungen entfallen — die genauen Regelungen stehen in der jeweiligen DIBt-Bauartgenehmigung. Kompatibilität Der HAT 02 ist mit allen gängigen Feststellanlagen-Zentralen kompatibel: Hekatron FSZ kompakt — Pflicht! Die FSZ kompakt hat keinen integrierten Handtaster Hekatron FSZ Basis — optional (integrierter HAT 50×50 mm vorhanden) Hekatron FSZ Pro — optional (integrierter HAT 50×50 mm, 180° drehbar) Hekatron RSZ kompakt — optional (integrierter Prüf-/Resettaster vorhanden) dormakaba RMZ — als externer Handtaster anschließbar GEZE RSZ 6/7 — als externer Taster über HAT-Eingang Der HAT 02 wird an den HAT-Eingang der Zentrale angeschlossen. Bei Hekatron-Zentralen: Klemmenblock 6 (HAT, Reset, +24V, GND). Der Anschluss erfolgt in Reihe mit der Leitungsüberwachung, sofern diese aktiviert ist. Funk-Alternative: Der HAT 155 F ist die kabellose Variante (batteriebetrieben, 8 Jahre, AES256-verschlüsselt) für das Hekatron Funksystem 155 F. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron RSZ kompakt Rauchschaltzentrale Technische Daten EigenschaftWert KontaktartÖffner (NC) — öffnet bei Betätigung Schaltspannungmax. 30 V DC Schaltstrommax. 1 A SchutzartIP 20 (trockene Räume) MontageAufputz (AP) und Unterputz (UP) Abmessungen81 × 81 × 38,5 mm (AP) GehäuseKunststoff FarbeWeiß mit roter Schaltwippe Beschriftung„Tür schließen“ (gemäß DIBt) Feuchtraum-AlternativeHAT 03 (IP 44, nur Aufputz) Montagevorschriften Die Montage des Handauslösetasters ist in der DIBt-Bauartgenehmigung und in DIN VDE 0833-2 geregelt: VorschriftAnforderung Montageöhe1,4 m (+0,2 / −0,4 m) nach DIN VDE 0833-2:2017-10 SichtbarkeitGut sichtbar, frei zugänglich, beleuchtet FarbeRot mit Aufschrift „Tür schließen“ VerdeckungDarf durch die festgestellte Tür nicht verdeckt werden BarrierefreiheitIn barrierefreien Gebäuden: abweichende Höhen nach DIN 18040 möglich LeitungsüberwachungBei aktivierter LÜ: HAT in Reihe mit Abschlusswiderstand (43 kΩ am Stichende) Aufputz (AP): HAT 02 direkt auf die Wand schrauben. Kabeleinführung durch die Rückseite. Unterputz (UP): HAT 02 in Standard-Unterputzdose einsetzen. Kompatibel mit gängigen Schalterprogrammen (Berker, Gira, Jung, Merten, Busch-Jaeger). Häufige Fragen zum HAT 02 Ist der Handauslösetaster Pflicht?Ja. Gemäß DIBt-Bauartgenehmigung und DIN EN 14637 muss jede Feststellvorrichtung auch von Hand auslösbar sein. Ausnahme: Bei bestimmten Türschließern mit niedriger Öffnungskraft oder Öffnungsautomatik kann der externe Taster entfallen — Details in der jeweiligen Bauartgenehmigung. Brauche ich den HAT 02 auch bei der FSZ Basis?Die FSZ Basis hat einen integrierten Handauslösetaster (50×50 mm). Ein zusätzlicher externer HAT 02 ist optional, aber empfehlenswert — z. B. wenn die Zentrale nicht in unmittelbarer Nähe der Tür montiert ist. Wann ist der HAT 02 Pflicht (nicht optional)?Bei der FSZ kompakt — diese hat keinen integrierten Handtaster. Hier muss ein externer HAT 02 angeschlossen werden. HAT 02 oder HAT 03?HAT 02 (IP 20) für trockene Räume, Aufputz und Unterputz. HAT 03 (IP 44) für Feuchträume, nur Aufputz. Funktional identisch. Gibt es eine Funk-Alternative?Ja. Der HAT 155 F ist ein batteriebetriebener Funkhandtaster (AES256, 8 Jahre Batterie) für das Hekatron Funksystem 155 F. Er kann als AP- oder UP-Variante verbaut werden. Auf welcher Höhe muss der Taster montiert werden?1,4 m (+0,2 / −0,4 m) nach DIN VDE 0833-2:2017-10. Gut sichtbar, frei zugänglich, beleuchtet. Darf durch die geöffnete Tür nicht verdeckt werden. In barrierefreien Gebäuden gelten abweichende Höhen nach DIN 18040. Was bedeutet Öffner-Kontakt (NC)?Im Normalzustand ist der Kontakt geschlossen (Normally Closed). Bei Betätigung öffnet er — der Haltestrom zum Magneten wird unterbrochen und die Tür schließt. Das ist ein Sicherheitsprinzip: Auch bei Kabelbruch oder Defekt öffnet der Kontakt und die Tür schließt (Fail-Safe). Wie wird der HAT 02 an die Leitungsüberwachung angeschlossen?Bei aktivierter Leitungsüberwachung (DIP 1 an FSZ Basis/Pro) wird der HAT 02 in Reihe in den Überwachungsstich eingebunden. Am Stichende sitzt der Abschlusswiderstand (43 kΩ). Die Zentrale erkennt so Kabelbruch oder Kurzschluss in der HAT-Leitung.
