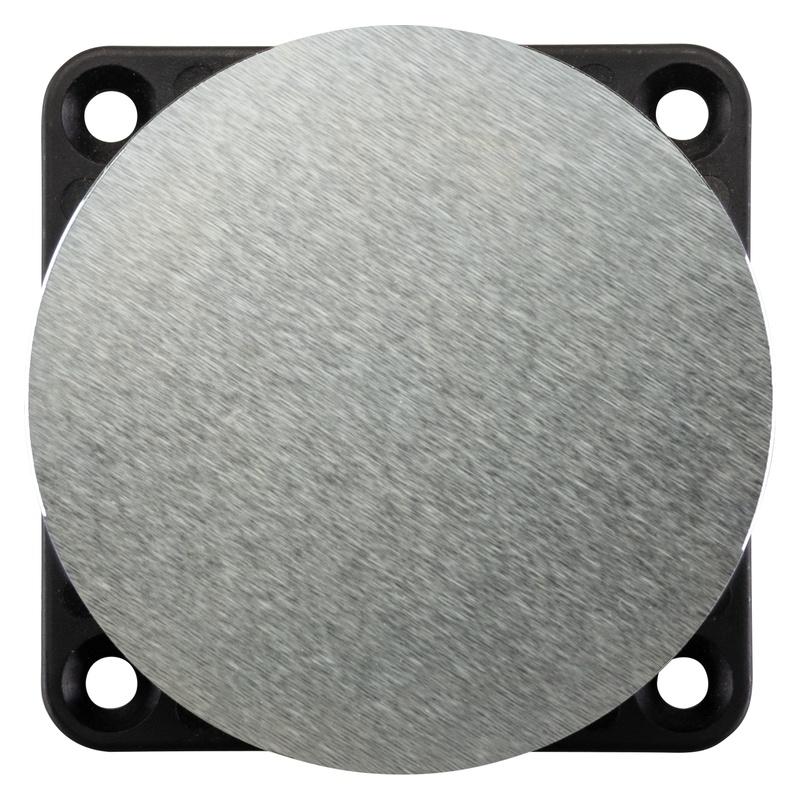

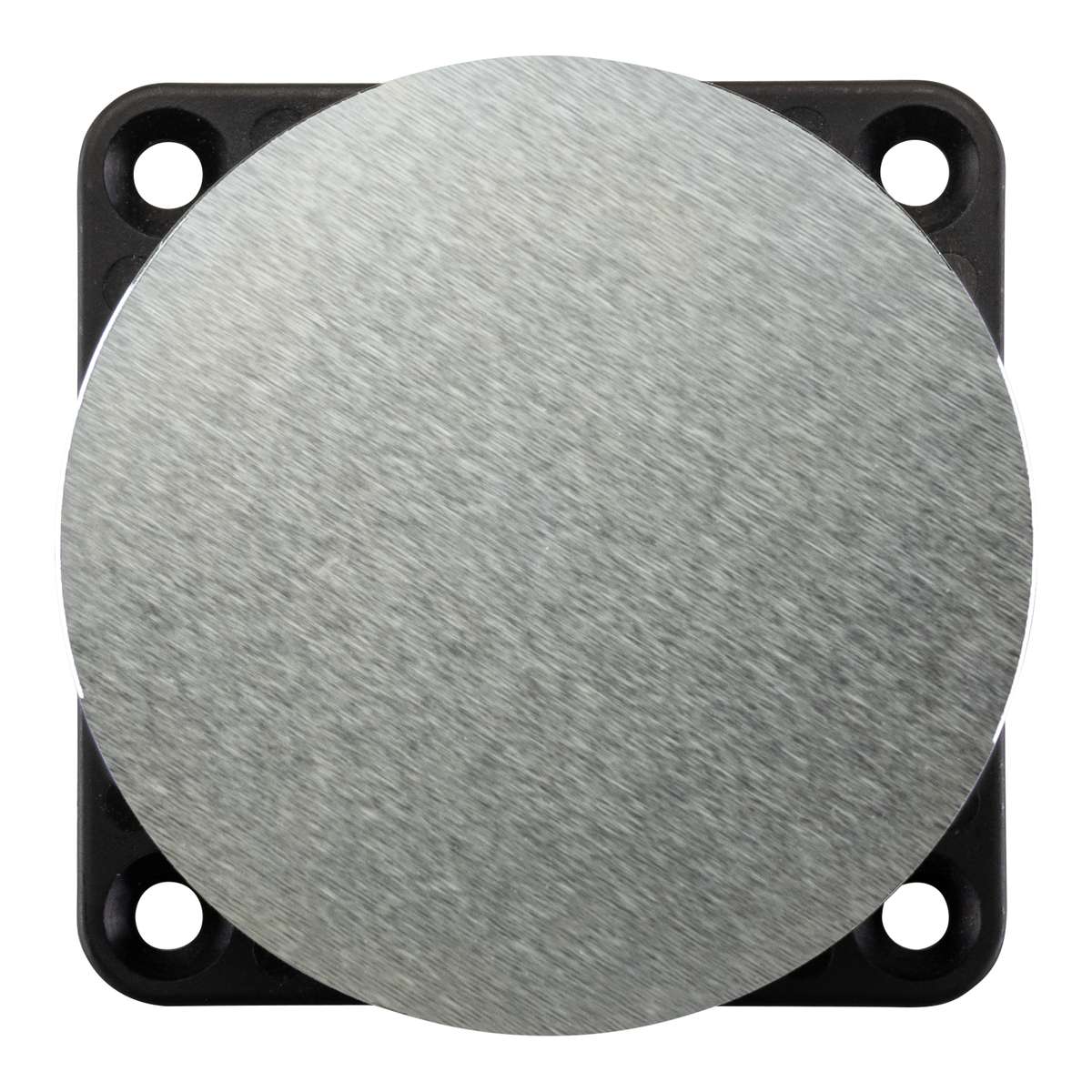

Hekatron AFS 75

Hekatron AFS 65 — Flexible Winkelankerplatte Ø 65 mm Kurz & Knapp Flexible Winkelankerplatte Ø 65 mmSchwenkbereich ±60°Passend zu THM 425Alternative zur flachen ASS 65 Produktbeschreibung Die Hekatron AFS 65 ist eine flexible Winkelankerplatte mit 65 mm Durchmesser für den Türhaftmagneten THM 425. Sie bietet einen Schwenkbereich von ±60° für extreme Einstellwinkel. Technische Daten EigenschaftWert TypFlexible WinkelankerplatteDurchmesserØ 65 mmSchwenkbereich±60°Passend zuTHM 425 Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 20°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Passende Hekatron ProdukteHekatron FSZ BasisHekatron ORS 155 F - Funkset Häufige Fragen ASS oder AFS — welche Ankerplatte?ASS (Standard) für normale Einbausituationen mit Schwenkbereich bis 20°. AFS (flexibel) für extreme Einstellwinkel bis ±60° — z. B. bei schrägen Türblättern oder ungewöhnlichen Zargengeometrien. Darf die Ankerplatte am Türblatt durchgebohrt werden?Nein. Türblätter von Feuerschutzabschlüssen dürfen nicht durchbohrt werden — die Schutzfunktion darf nicht beeinträchtigt werden. Befestigungshinweise den Verwendbarkeitsnachweisen des Abschlusses entnehmen.

Hekatron AFS 55 — Flexible Winkelankerplatte Ø 55 mm Kurz & Knapp Flexible Winkelankerplatte Ø 55 mmSchwenkbereich ±60° für extreme EinstellwinkelPassend zu THM 413, THM 439Alternative zur flachen ASS 55 Produktbeschreibung Die Hekatron AFS 55 ist eine flexible Winkelankerplatte mit 55 mm Durchmesser und einem Schwenkbereich von ±60°. Sie eignet sich für Einbausituationen mit extremen Winkeln, z. B. bei schrägen Türblättern oder ungewöhnlichen Zargengeometrien.Funktional identisch zur flachen ASS 55, aber mit deutlich größerem Einstellbereich. Technische Daten EigenschaftWert TypFlexible WinkelankerplatteDurchmesserØ 55 mmSchwenkbereich±60°Passend zuTHM 413, THM 439 (alle Längen) Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 20°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Passende Hekatron ProdukteHekatron FSZ BasisHekatron ORS 155 F - Funkset Häufige Fragen ASS oder AFS — welche Ankerplatte?ASS (Standard) für normale Einbausituationen mit Schwenkbereich bis 20°. AFS (flexibel) für extreme Einstellwinkel bis ±60° — z. B. bei schrägen Türblättern oder ungewöhnlichen Zargengeometrien. Darf die Ankerplatte am Türblatt durchgebohrt werden?Nein. Türblätter von Feuerschutzabschlüssen dürfen nicht durchbohrt werden — die Schutzfunktion darf nicht beeinträchtigt werden. Befestigungshinweise den Verwendbarkeitsnachweisen des Abschlusses entnehmen.

Hekatron ASS 75 — Standard-Ankerplatte Ø 75 mm Kurz & Knapp Flache Standard-Ankerplatte Ø 75 mmSchwenkbereich 5°Passend zu THM 433-1 (hohe Haftkraft 1.372 N)Für schwere Türen und Tore Produktbeschreibung Die Hekatron ASS 75 ist die große Standard-Ankerplatte mit 75 mm Durchmesser. Sie bildet das Gegenstück zu Haftmagneten mit erhöhter Haftkraft (THM 433-1 mit 1.372 N) für schwere Türen und Tore. Technische Daten EigenschaftWert TypStandard-Ankerplatte (flach)DurchmesserØ 75 mmSchwenkbereich5°Passend zuTHM 433-1 (1.372 N) Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 5°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Passende Hekatron ProdukteHekatron FSZ BasisHekatron ORS 155 F - FunksetSockel 143 A - Montagesockel für Hekatron RauchmelderHekatron FSZ Kompakt Häufige Fragen ASS oder AFS — welche Ankerplatte?ASS (Standard) für normale Einbausituationen mit Schwenkbereich bis 5°. AFS (flexibel) für extreme Einstellwinkel bis ±60° — z. B. bei schrägen Türblättern oder ungewöhnlichen Zargengeometrien. Darf die Ankerplatte am Türblatt durchgebohrt werden?Nein. Türblätter von Feuerschutzabschlüssen dürfen nicht durchbohrt werden — die Schutzfunktion darf nicht beeinträchtigt werden. Befestigungshinweise den Verwendbarkeitsnachweisen des Abschlusses entnehmen.

Hekatron ASS 55 — Standard-Ankerplatte Ø 55 mm Kurz & Knapp Flache Standard-Ankerplatte Ø 55 mmSchwenkbereich 5°Passend zu THM 413, THM 439Mit Schockabsorber Produktbeschreibung Die Hekatron ASS 55 ist die flache Standard-Ankerplatte mit 55 mm Durchmesser. Sie wird am Türblatt befestigt und bildet das Gegenstück zum Türhaftmagneten. Bei Alarm oder Stromausfall fällt die Ankerplatte vom Magneten ab und die Tür schließt.Der integrierte Schockabsorber dämpft den Aufprall beim Anziehen. Schwenkbereich 5° für leichte Ausrichtungskorrekturen. Technische Daten EigenschaftWert TypStandard-Ankerplatte (flach)DurchmesserØ 55 mmSchwenkbereich5°SchockabsorberJaPassend zuTHM 413, THM 439 (alle Längen) Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 5°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Passende Hekatron ProdukteHekatron FSZ BasisHekatron ORS 155 F - Funkset Häufige Fragen ASS oder AFS — welche Ankerplatte?ASS (Standard) für normale Einbausituationen mit Schwenkbereich bis 5°. AFS (flexibel) für extreme Einstellwinkel bis ±60° — z. B. bei schrägen Türblättern oder ungewöhnlichen Zargengeometrien. Darf die Ankerplatte am Türblatt durchgebohrt werden?Nein. Türblätter von Feuerschutzabschlüssen dürfen nicht durchbohrt werden — die Schutzfunktion darf nicht beeinträchtigt werden. Befestigungshinweise den Verwendbarkeitsnachweisen des Abschlusses entnehmen.

Hekatron THM 413 — Türhaftmagnet für Bodenmontage Kurz & Knapp Bodenhaftmagnet für FeststellanlagenHaftkraft 490 NIntegrierte Freilaufdiode und VerpolschutzPassende Ankerplatten: ASS 55 (flach) oder AFS 55 (flexibel)Schutzart IP 40, 63 mA Stromaufnahme Produktbeschreibung Der Hekatron THM 413 ist ein kompakter Türhaftmagnet für die Bodenmontage in Feststellanlagen. Er hält Brand- und Rauchschutztüren im geöffneten Zustand und gibt sie bei Alarm, Störung oder Stromausfall frei (Fail-Safe-Prinzip).Die integrierte Freilaufdiode schützt die Steuerelektronik der Zentrale. Ein Verpolschutz verhindert Fehlanschlüsse. Der THM 413 wird über den THM-Ausgang der Feststellanlagen-Zentrale (FSZ Basis, FSZ Pro, FSZ kompakt) mit 24 V DC versorgt. Technische Daten EigenschaftWert MontageBodenHaftkraft490 NBetriebsspannung24 V DCStromaufnahme63 mASchutzartIP 40Gewicht0,8 kgAnkerplatteØ 55 mm (ASS 55 / AFS 55)FreilaufdiodeIntegriertVerpolschutzJa Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 20°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Passende Hekatron ProdukteHekatron FSZ KompaktHekatron ORS 155 F - Funkset Häufige Fragen Welche Ankerplatte passt zu diesem Haftmagneten?Die Zuordnungstabelle oben zeigt die korrekte Kombination. Die Größe der Ankerplatte (55/65/75 mm) muss zum Magneten passen. ASS = flach (Standard), AFS = flexibel (extreme Winkel). Welche Zentrale brauche ich?Der Haftmagnet wird an eine Hekatron Feststellanlagen-Zentrale angeschlossen: FSZ Basis, FSZ Pro oder FSZ kompakt / RSZ kompakt (Einzeltür). Die Zentrale steuert den Magneten über den THM-Ausgang (24 V DC). Was passiert bei Stromausfall?Fail-Safe-Prinzip: Bei Spannungsausfall wird der Magnet stromlos und die Ankerplatte fällt ab — die Tür schließt selbstständig durch den Türschließer.

Hekatron IW-Set RS — Inbetriebnahme- und Wartungsset Kurz & Knapp Komplettes Dokumentationsset für Feststellanlagen gemäß DIBt und DIN 14677 Enthält: Abnahmeprotokoll, Abnahmeschild, Hinweisschild, Wartungsprotokolle, Bauartgenehmigungen Vorlagen für die regelmäßige Dokumentation über 8 Jahre Pflicht bei jeder Neuabnahme einer Feststellanlage Produktbeschreibung Das Hekatron IW-Set RS ist das vollständige Inbetriebnahme- und Wartungsset für Feststellanlagen. Es enthält alle Unterlagen die gemäß DIBt und DIN 14677-1 für Abnahme, Dokumentation und wiederkehrende Prüfungen benötigt werden. Das Set ist bei jeder Neuabnahme einer Feststellanlage Pflicht und wird vom Betreiber aufbewahrt. Es dokumentiert Abnahme, monatliche/vierteljährliche/jährliche Prüfungen und Meldertausch über die gesamte Nutzungsdauer. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ BasisHekatron Ankerplatte ASS 55Hekatron ORS 142Häufige Fragen Ist das IW-Set Pflicht?Ja. Die DIBt-Bauartgenehmigung und DIN 14677-1 schreiben die Dokumentation aller Prüfungen und der Abnahme vor. Das IW-Set enthält die vorgeschriebenen Vorlagen. Wer bewahrt das Set auf?Der Betreiber der Feststellanlage. Die Unterlagen müssen für wiederkehrende Prüfungen bereitgehalten werden. Kann ich einzelne Teile nachbestellen?Ja. Prüfbuch (7001949.071) und Abnahmeschild (3.740.888) sind separat erhältlich.
