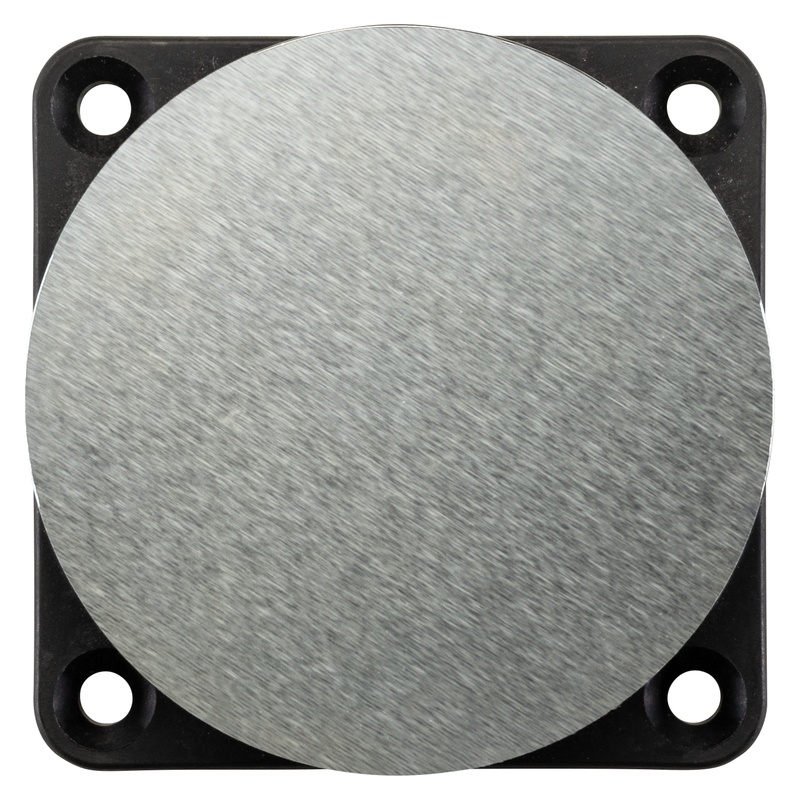

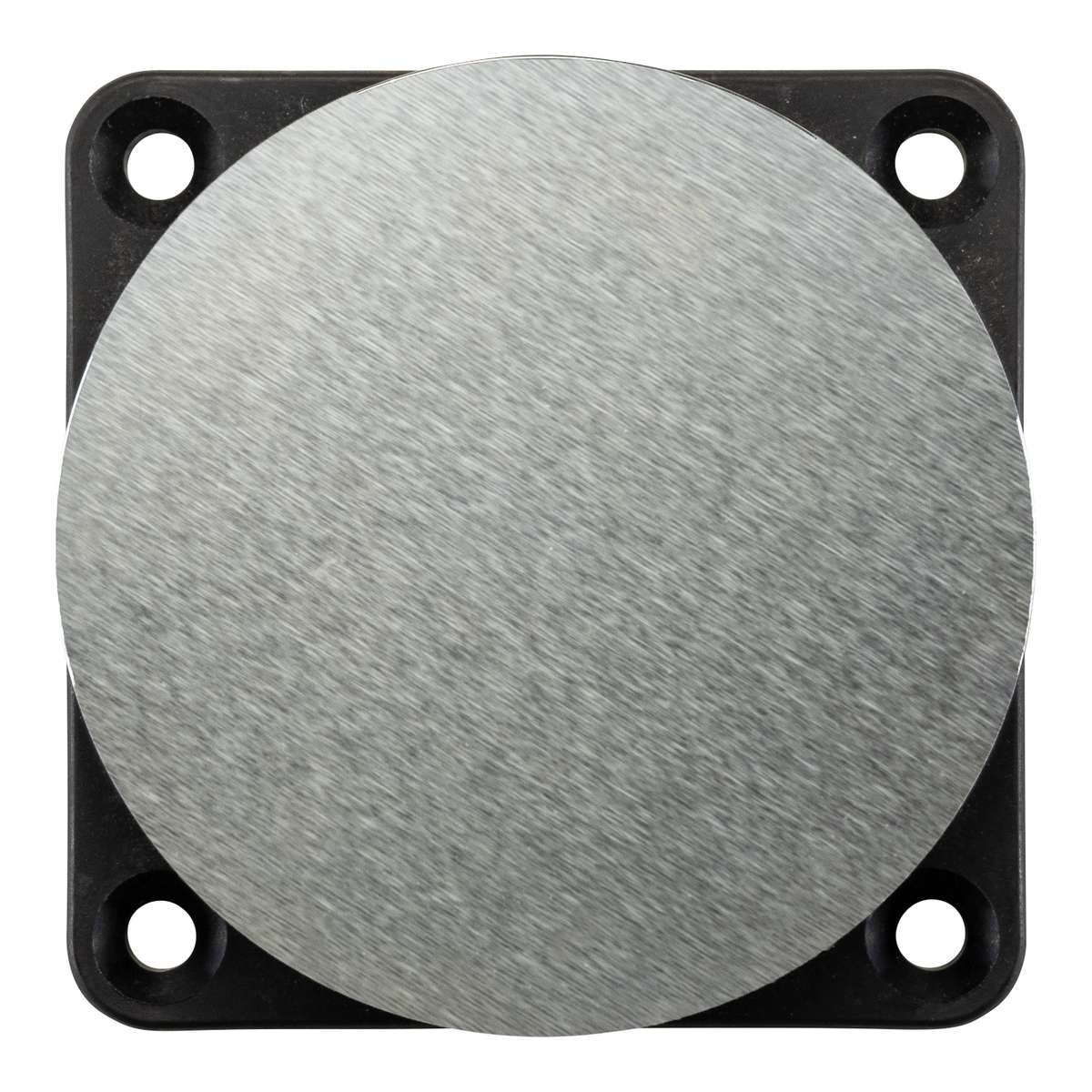

Hekatron Ankerplatte ASS 75

Hekatron ASS 65 — Standard-Ankerplatte Ø 65 mm Kurz & Knapp Flache Standard-Ankerplatte Ø 65 mmSchwenkbereich 5°Passend zu THM 425Mit Schockabsorber Produktbeschreibung Die Hekatron ASS 65 ist die flache Standard-Ankerplatte mit 65 mm Durchmesser. Sie bildet das Gegenstück zum Türhaftmagneten THM 425 (runde Bauform).Schwenkbereich 5°, integrierter Schockabsorber. Für extreme Einstellwinkel steht die flexible Variante AFS 65 zur Verfügung. Technische Daten EigenschaftWert TypStandard-Ankerplatte (flach)DurchmesserØ 65 mmSchwenkbereich5°SchockabsorberJaPassend zuTHM 425 Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 5°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Häufige Fragen ASS oder AFS — welche Ankerplatte?ASS (Standard) für normale Einbausituationen mit Schwenkbereich bis 5°. AFS (flexibel) für extreme Einstellwinkel bis ±60° — z. B. bei schrägen Türblättern oder ungewöhnlichen Zargengeometrien. Darf die Ankerplatte am Türblatt durchgebohrt werden?Nein. Türblätter von Feuerschutzabschlüssen dürfen nicht durchbohrt werden — die Schutzfunktion darf nicht beeinträchtigt werden. Befestigungshinweise den Verwendbarkeitsnachweisen des Abschlusses entnehmen.

Hekatron ASS 55 — Standard-Ankerplatte Ø 55 mm Kurz & Knapp Flache Standard-Ankerplatte Ø 55 mmSchwenkbereich 5°Passend zu THM 413, THM 439Mit Schockabsorber Produktbeschreibung Die Hekatron ASS 55 ist die flache Standard-Ankerplatte mit 55 mm Durchmesser. Sie wird am Türblatt befestigt und bildet das Gegenstück zum Türhaftmagneten. Bei Alarm oder Stromausfall fällt die Ankerplatte vom Magneten ab und die Tür schließt.Der integrierte Schockabsorber dämpft den Aufprall beim Anziehen. Schwenkbereich 5° für leichte Ausrichtungskorrekturen. Technische Daten EigenschaftWert TypStandard-Ankerplatte (flach)DurchmesserØ 55 mmSchwenkbereich5°SchockabsorberJaPassend zuTHM 413, THM 439 (alle Längen) Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 5°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Häufige Fragen ASS oder AFS — welche Ankerplatte?ASS (Standard) für normale Einbausituationen mit Schwenkbereich bis 5°. AFS (flexibel) für extreme Einstellwinkel bis ±60° — z. B. bei schrägen Türblättern oder ungewöhnlichen Zargengeometrien. Darf die Ankerplatte am Türblatt durchgebohrt werden?Nein. Türblätter von Feuerschutzabschlüssen dürfen nicht durchbohrt werden — die Schutzfunktion darf nicht beeinträchtigt werden. Befestigungshinweise den Verwendbarkeitsnachweisen des Abschlusses entnehmen.

Funkempfänger DORMA BRC-R (erforderlich für DORMA atent)wird in den PORTEO eingebaut. In Verbindung mit demDORMA atent werden so alle Kabelverlegungen, die sonst zurTüraktivierung notwendig sind, überflüssig.Technische DatenFrequenz: 433,92 MHzAusgang: 1 Kanal potenzialfreierSchließerkontakt,selbstlernend für bis zu 64 SendernSpannungsversorgung: 24 V DCStromaufnahme: max. 100 mApassend zuDorma PorteoNur verwendbar in Kombination mitFunkimpulsgeber DORMA atent

Hekatron THM 413 — Türhaftmagnet für Bodenmontage Kurz & Knapp Bodenhaftmagnet für FeststellanlagenHaftkraft 490 NIntegrierte Freilaufdiode und VerpolschutzPassende Ankerplatten: ASS 55 (flach) oder AFS 55 (flexibel)Schutzart IP 40, 63 mA Stromaufnahme Produktbeschreibung Der Hekatron THM 413 ist ein kompakter Türhaftmagnet für die Bodenmontage in Feststellanlagen. Er hält Brand- und Rauchschutztüren im geöffneten Zustand und gibt sie bei Alarm, Störung oder Stromausfall frei (Fail-Safe-Prinzip).Die integrierte Freilaufdiode schützt die Steuerelektronik der Zentrale. Ein Verpolschutz verhindert Fehlanschlüsse. Der THM 413 wird über den THM-Ausgang der Feststellanlagen-Zentrale (FSZ Basis, FSZ Pro, FSZ kompakt) mit 24 V DC versorgt. Technische Daten EigenschaftWert MontageBodenHaftkraft490 NBetriebsspannung24 V DCStromaufnahme63 mASchutzartIP 40Gewicht0,8 kgAnkerplatteØ 55 mm (ASS 55 / AFS 55)FreilaufdiodeIntegriertVerpolschutzJa Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 20°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Häufige Fragen Welche Ankerplatte passt zu diesem Haftmagneten?Die Zuordnungstabelle oben zeigt die korrekte Kombination. Die Größe der Ankerplatte (55/65/75 mm) muss zum Magneten passen. ASS = flach (Standard), AFS = flexibel (extreme Winkel). Welche Zentrale brauche ich?Der Haftmagnet wird an eine Hekatron Feststellanlagen-Zentrale angeschlossen: FSZ Basis, FSZ Pro oder FSZ kompakt / RSZ kompakt (Einzeltür). Die Zentrale steuert den Magneten über den THM-Ausgang (24 V DC). Was passiert bei Stromausfall?Fail-Safe-Prinzip: Bei Spannungsausfall wird der Magnet stromlos und die Ankerplatte fällt ab — die Tür schließt selbstständig durch den Türschließer.

Deckplatte für Bodentürschließer Dorma BTS 75 geeignet für:- Pendeltüren- DIN Richtung Rechts- DIN Richtung LINKSMaterial:- Edelstahl gebürstet  Bestellnr. 46700059- Messing, matt gebürstet  Bestellnr. 46700159Lieferumfang:- Deckplatte- Befestigungsschrauben

Deckplatte für Bodentürschließer Dorma BTS 80 passend zu:- Dorma BTS 80- Dorma BTS 80 F- Dorma BTS 80 EMB - Dorma BTS 80 FLB geeignet für:- Pendeltüren- DIN Richtung Rechts- DIN Richtung LINKSMaterial:- Edelstahl gebürstet  Bestellnr. 46700000- Messing, matt gebürstet  Bestellnr. 46700100Lieferumfang:- Deckplatte- Befestigungsschrauben
