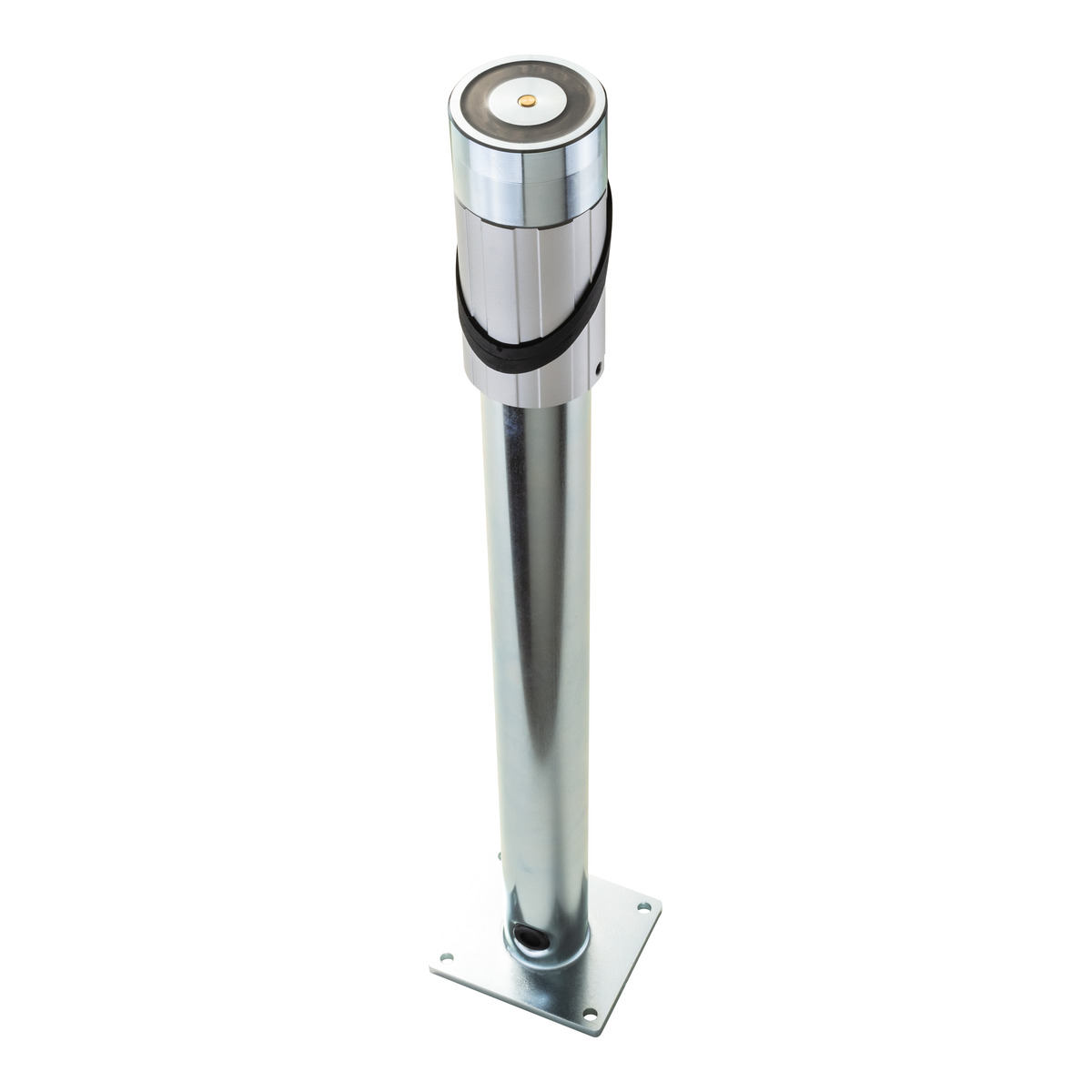

Hekatron THM 439 / 485

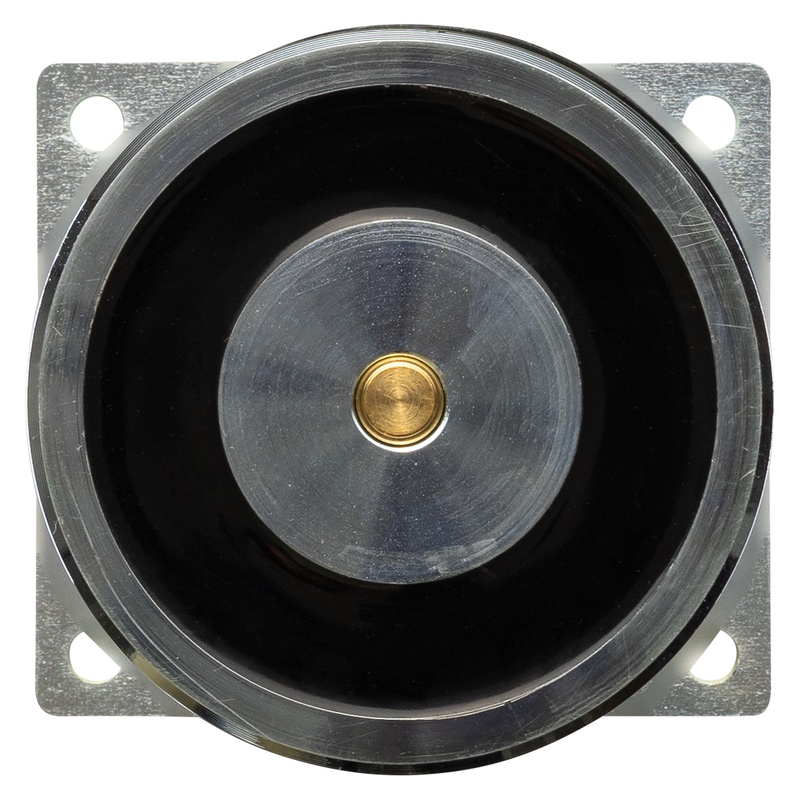

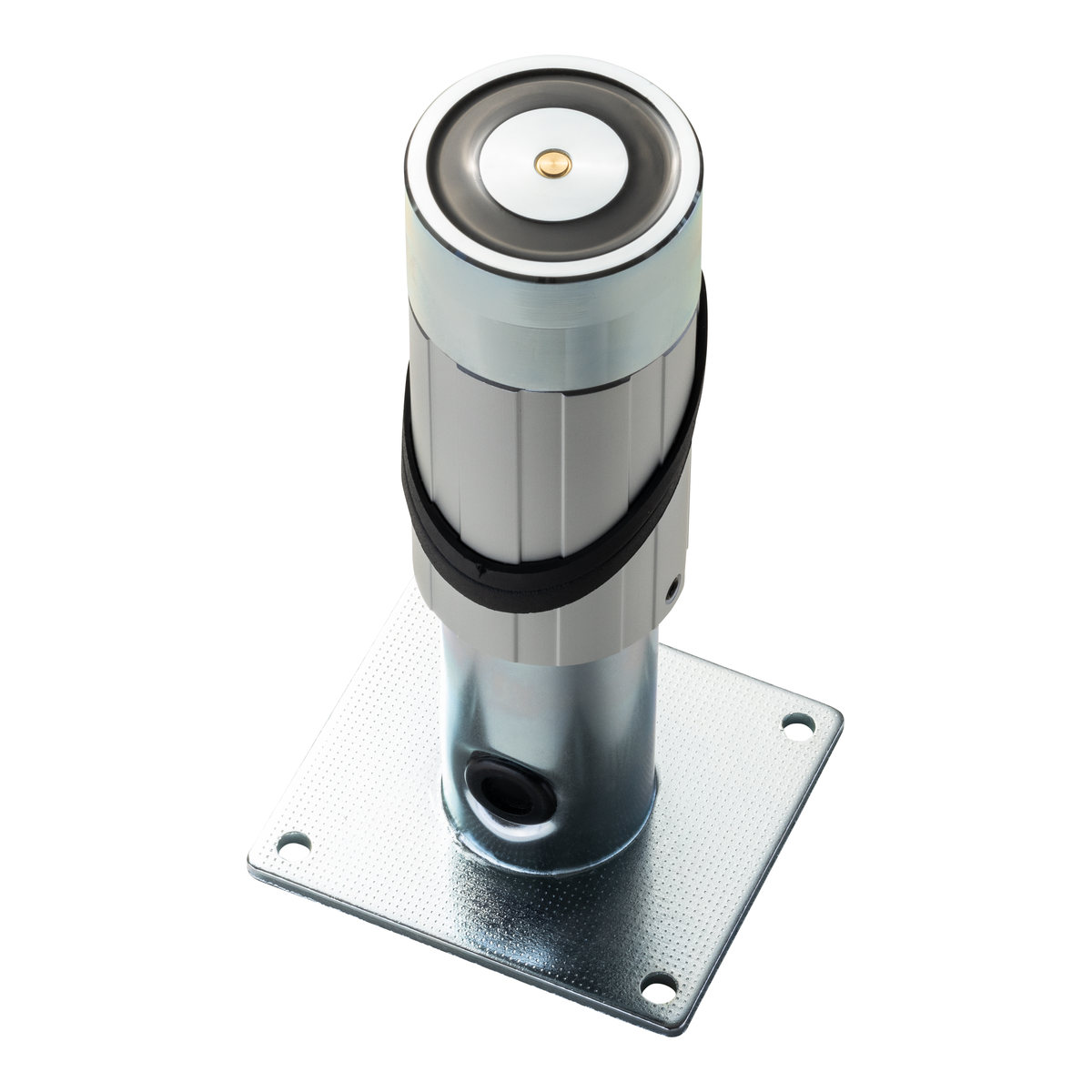

Hekatron THM 439 / 185 Schwenkbarer Türhaftmagnet auf Trägerplatte mit verdeckten Anschlussklemmen und einer Haftkraft von 490 N.Für AP-Wand- Boden- oder Deckenmontage in trockenen Räumen. Länge variabel zum kürzen von 185mm bis 144mm. Zur flexiblen Montage stehen gesonderte Ankerplatten zur Verfügung. Ausgestattet mit Verpolschutz und Löschdiode. Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen. Leistungsmerkmale: - Löschdiode und Verpolschutz integriert - Verdeckte Anschlussklemmen - Bauaufsichtlich zugelassen vom DIBt - Magnetkopf schwenkbar - Trägerplatte zum kürzen von 185mm bis 144mm Nenndaten: Betriebsspannung 24 V DC Stromaufnahme max. 63 mA Haftkraft 490 N Schutzart IP 40 Abmessung HxBxT 80x90x185 mm Betriebsumgebungstemperatur 0°C bis +50°C Farbe Metall Fabrikat: HEKATRON Vertriebs GmbH Typ: THM 439/185

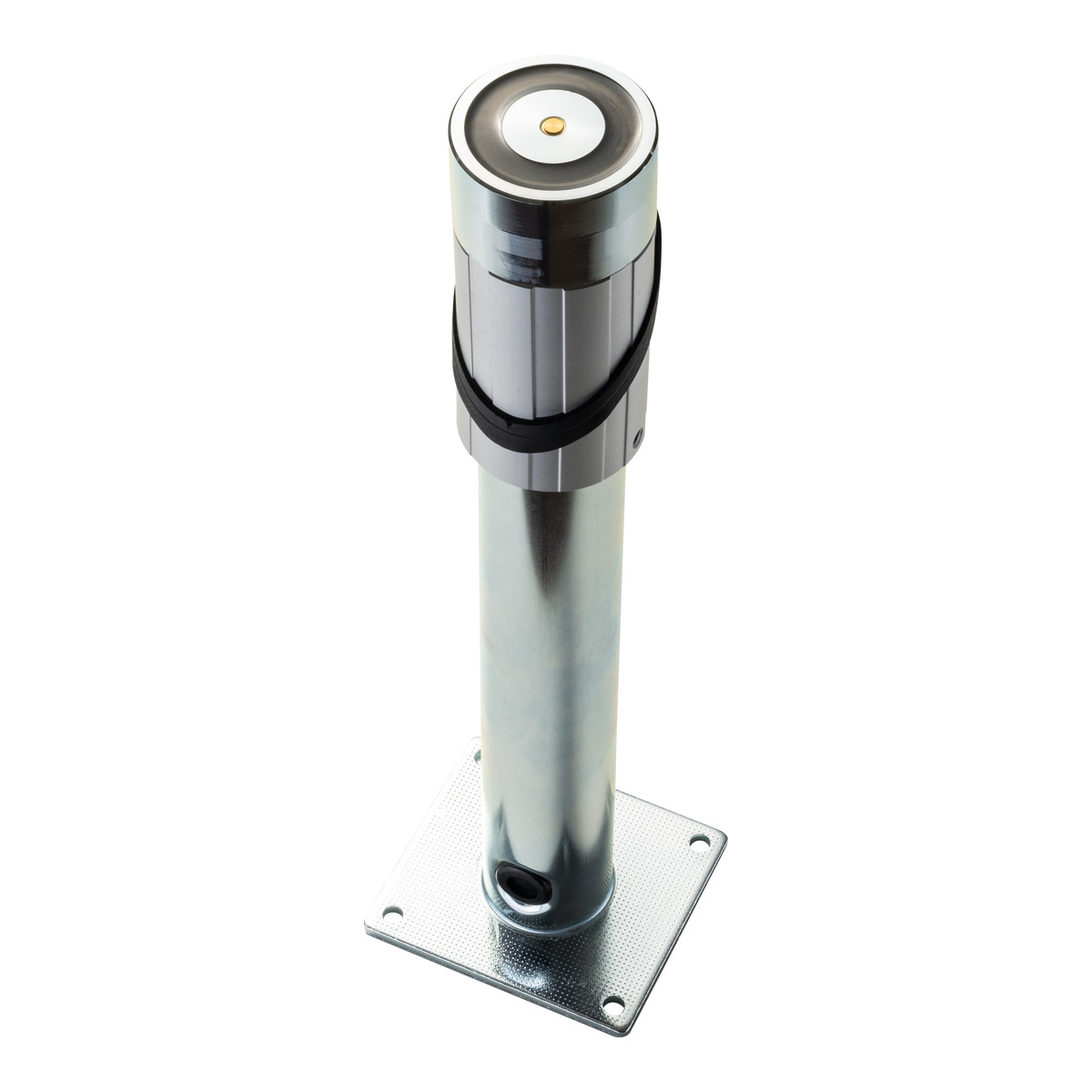

Hekatron THM 439 / 335 Schwenkbarer Türhaftmagnet auf Trägerplatte mit verdeckten Anschlussklemmen und einer Haftkraft von 490 N.Für AP-Wand- Boden- oder Deckenmontage in trockenen Räumen. Länge variabel zum kürzen von 335mm bis 144mm. Zur flexiblen Montage stehen gesonderte Ankerplatten zur Verfügung. Ausgestattet mit Verpolschutz und Löschdiode. Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen. Leistungsmerkmale: - Löschdiode und Verpolschutz integriert - Verdeckte Anschlussklemmen - Bauaufsichtlich zugelassen vom DIBt - Magnetkopf schwenkbar - Trägerplatte zum kürzen von 335mm bis 144mm Nenndaten: Betriebsspannung 24 V DC Stromaufnahme max. 63 mA Haftkraft 490 N Schutzart IP 40 Abmessung HxBxT 80x90x185 mm Betriebsumgebungstemperatur 0°C bis +50°C Farbe Metall Fabrikat: HEKATRON Vertriebs GmbH Typ: THM 439/335

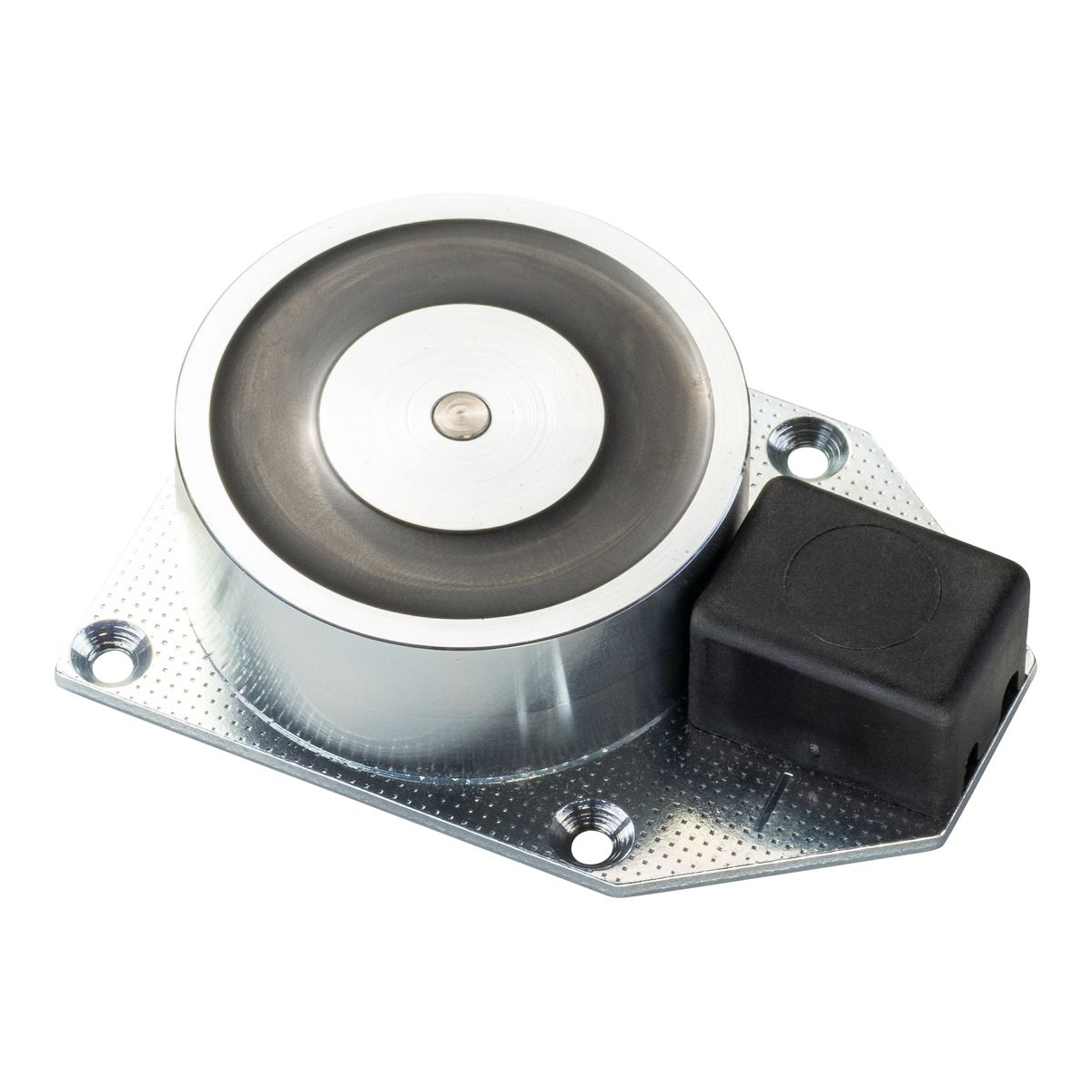

Hekatron THM 425Türhaftmagnet für FeststellanlagenTürhaftmagnet in runder Bauform auf Trägerplatte mit verdeckten Anschlussklemmen und einer Haftkraft von 686 N. Für AP-Wandmontage in trockenen Räumen. Zur flexiblen Montage stehen gesonderte Ankerplatten zur Verfügung. Ausgestattet mit Verpolschutz und Löschdiode. Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen. Leistungsmerkmale: - Löschdiode und Verpolschutz integriert - Verdeckte Anschlussklemmen - Bauaufsichtlich zugelassen vom DIBt - Robuste Bauweise Nenndaten: Betriebsspannung 24 V DC Stromaufnahme max. 63 mA Haftkraft 686 N Schutzart IP 40 Abmessung HxBxT 93x65x26 mm Betriebsumgebungstemperatur 0°C bis +50°C Farbe Metall / Schwarz Fabrikat: HEKATRON Vertriebs GmbH Typ: THM 425

Hekatron FDT 533 - Prüfgerät für Rauchmelder und Rauchschalter Zur Durchführung der Rauchprüfung von Rauchschaltern und Rauchwarnmeldern – Aufnahme für Prüfgasflasche mit Auslösemechanik– Auch einsetzbar zur Prüfung von Rauchmeldern der Melderserie SecuriStar Die Montagehöhe ist abhängig von der gewählten Pflückerstange FunktionDas Prüfgerät FDT 533 dient zur Prüfung der Rauch- und Wärmefunktionalität von Hekatron Brandmeldern. Das Prüfgerät von Hekatron besteht aus einem Prüfbehälter für die Prüfgasflasche (Rauch/Wärme), einem Auslösehebel mit Schiebemechanismus und einem Adapter zum Aufstecken auf eine entsprechende Prüfstange.MontageDie Prüfgasflasche 918/5 in das Prüfgerät FDT 533 einsetzen.Dazu die Rändelschraube lösen, den Auslösebügel umklappen und die Flasche in den Prüfbehälter einsetzen. Beim Einsetzen auf die Ausrichtung der Düse achten. Diese muss so ausgerichtet sein, dass das Prüfgas mittig aus der Auslassöffnung des Prüfgerätes austreten kann. Flasche durch Anziehen der Rändelschraube im Prüfgerät fixieren. Zum Entnehmen der Flasche in umgekehrter Reihenfolge vorgehen.   Bestellangaben:  Bezeichnung  Bestellnummer  Hekatron FDT 533 - Prüfgerät  5 600 097-0201

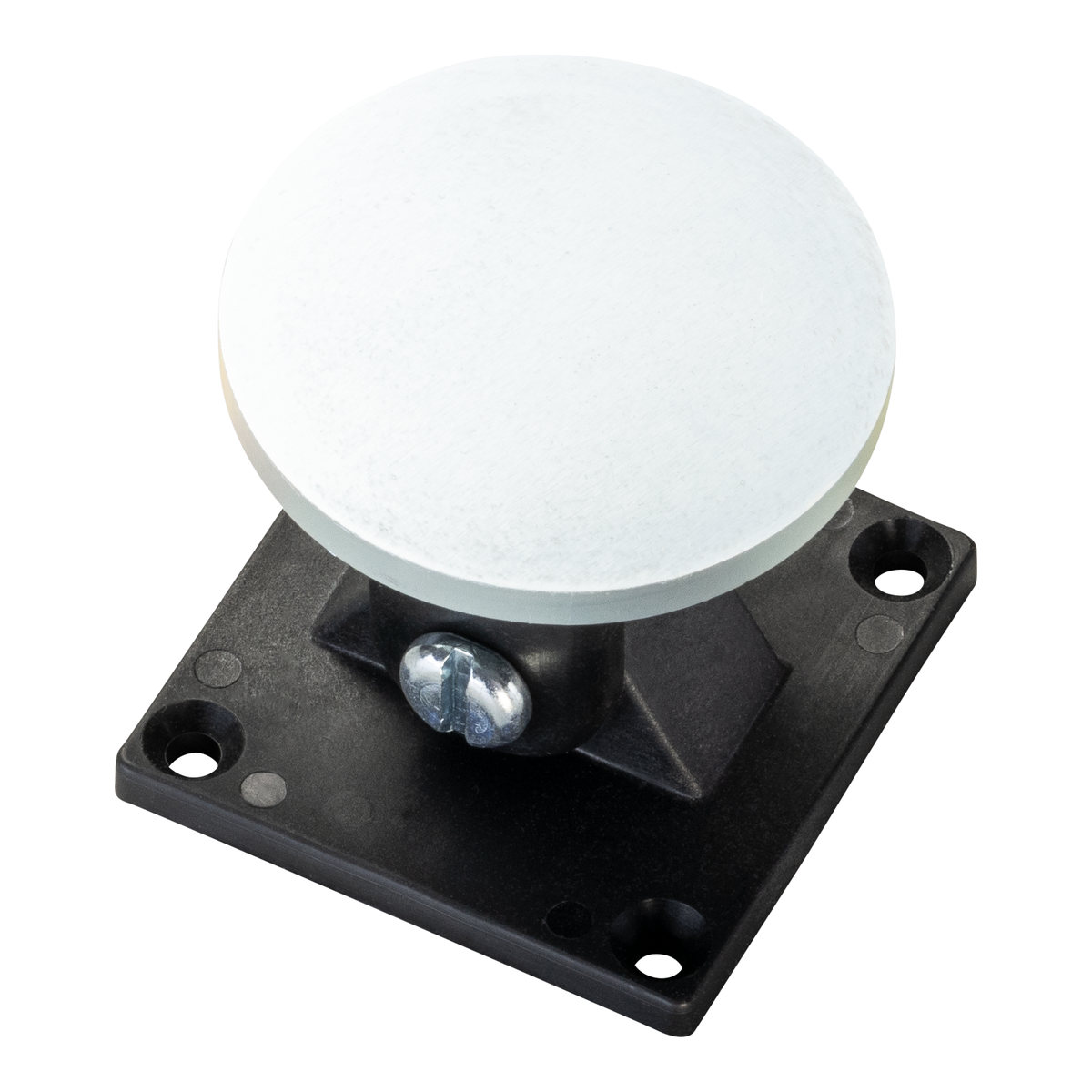

Hekatron Ankerplatte AFS 55 - Flexible Winkelankerplatte Ankerplatte für extreme Einstellung passend für THM 413, THM 433, THM 439 und THM 440Technische DatenSchwenkbereich 60°Durchmesser 55 mm

Hekatron ORS 155 F - FunksetFunkrauchmelder für Hekatron Feststellanlagen Das Hekatron ORS Funkset 155 F ws besteht aus einem Funkmodul FM 155 F ws und zwei Funkrauchschaltern ORS 155 F. Das Funkmodul dient als Schnittstelle zwischen dem FSA Funksystem und der verdrahteten Feststellanlage. Es übermittelt über einen potentialfreien Öffner alle relevanten Zustände (Störung und Alarm) an die Feststellanlage. Die Spannungsversorgung erfolgt über 24 VDC der Feststellanlagenzentrale. Optional kann eine Leitungsüberwachung im FM 155 F aktiviert werden. Der ORS 155 F ist ein optischer Funkrauchschalter gemäß EN 54-7 und EN 54-25. Die Auswerteelektronik überwacht den Rauchmessteil auf Verschmutzung und Störung. Die jeweiligen Betriebszustände werden optisch angezeigt. Eine selbst regelnde Alarmschwellennachführung sorgt für ein gleichbleibendes Ansprechverhalten. Die Batterie des ORS 155 F ist wechselbar und hat eine Lebensdauer von bis zu 8 Jahren. Funkmodul und Funkrauchschalter bilden zusammen ein Funknetzwerk, welches optional um den Funkhandtaster HAT 155 F ergänzt werden kann. Pro Funknetzwerk können bis zu 20 Teilnehmer miteinander vernetzt werden.Die Funkreichweite beträgt im Gebäude bis zu 20m. Das Funksystem verfügt übereine Echtzeitreichweitenmessung zur Überprüfung der Funkverbindung, welche an den einzelnen Funkkomponenten während der Inbetriebnahme angezeigt wird. Das FM 155 F und der ORS 155 F besitzen eine optische Zustandsanzeige für Betrieb, Störung und Alarm.Zusätzlich werden die Zustände leicht und stark verschmutzt der Funkrauchschalter mit signalisiert.Leistungsmerkmale Funksystem:- Funkkommunikation über 2 Frequenzbereiche- Funkreichweite bis zu 20 m (Radius) im Gebäude- Funkreichweite bis zu 200 m im Freifeld- Echtzeit Reichweitenmessung- Bis zu 20 Funkteilnehmer in einem SystemLeistungsmerkmale Funkmodul:- Betriebsspannung 18 bis 28 V DC- potentialfreier Öffnerkontakt- zuschaltbare Leitungsüberwachung- Optische Anzeige für Betrieb Störung und Alarm- Leistungserklärung CPR-31-20-003- Leistungserklärung für EN 54-25- Leistungserklärung für EN 54-18- Made in GermanyLeistungsmerkmale Funkrauchschalter:- 8 Jahre Batterielebensdauer- Optische Raucherkennung nach dem Streulichtprinzip- Optische Anzeige für Betrieb, leicht verschmutzt, stark verschmutzt, Störung und Alarm- Messkammerüberwachung- Einfache Montage (ohne Kabel)- Leistungserklärung CPR-31-20-001- Made in Germany Bestellangaben:  Bezeichnung    Bestellnummer  Hekatron ORS 155 F - Funkset  weiß  31-4100025-01-01

Hekatron FSZ Basis Feststellanlagen-Zentrale Stromversorgung, Steuerung, Handtaster, Alarmspeicher und Resettaster in einem ProduktDie Hekatron Feststellanlagen-Zentrale FSZ Basis löst das bewährte NG 519 ab und kann auch in bestehende Anlagen eingebunden werden.Leistungsmerkmale:– Abwärtskompatibel zu bestehenden Feststellanlagen von Hekatron und damit kostengünstig in der Modernisierung– Optionale Leitungsüberwachung gemäß DIN EN 14637 (keine Leitungsüberwachung bei Ex-Anwendungen)– Alarmspeicherung– Individuelle Steuerungsmöglichkeiten durch zwei separate Alarmausgänge– Kabeleinführungen oben, unten und hinten– Leicht zugängliche Anschlussklemmen– Einsetzbar in schwierigen Umgebungsbedingungen mit Feuchtigkeit, Staub, Wärme, Kälte und Temperaturen von -10 °C bis +50 °C– Kurzschlusssicher– Kompatibel zu sämtlichen Vorgängerprodukten und bestehenden Leitungsnetzen– Wechselbare BeschriftungenLieferumfang:- 1 × Hekatron FSZ Basis- 1 × Verpackung- 1 × Montageanleitung- 1 × Montageset bestehend aus 2 Schrauben und 2 Dübeln- 1 × Kabelverschraubungsset bestehend aus:einer Kabelverschraubung M20 für die Netzzuleitung;drei Verschraubungen M16 für den Anschluss der Peripheriegeräte z.B. ORS 142, Türhaftmagnete, usw.- 1 × Einschub für den integrierten Auslösetaster mit der Beschriftung »Tür schließen« und »Tor schließen« für TDS 247 oder Handtaster

Sockel 143 A - Montagesockel für Hekatron Rauchmelder Universalsockel für Aufputzmontage und zur Montage an den Konsolen in trockenen Räumen- Einfache Montage und Installation- Kompatibel zur Melderserie 130 und 140 sowie den Rauchschaltern ORS 132/142 und dem Thermodifferentialschalter TDS 247- Klemmen mit QuetschschutzDie Sockel der Serie 143 sind für die Brandmelder der Typenreihe 130 und 140 sowie für die optischen Rauchschalter ORS 132, ORS 142 und den Thermodifferentialschalter TDS 247 konzipiertworden.Die Konsolen K 143-S und K 143-K, sind für die Montage der Rauchschalter am Sturz bzw. als Kragarm, gemäß den Ausführungsbestimmungen des Deutschen Instituts für Bautechnik (DIBt), geeignet.AnwendungDie Sockel der Serie 143 sind in verschiedenen Ausführungen lieferbar, die Auswahl ist abhängig von den Umgebungsbedingungen wie trockene oder feuchte Umgebung, und vom Montageort zum Beispiel Sturz, Decke oder Konsole.Funktion/AufbauDie Bajonettfassung der Sockel-serie 143 sorgt für eine einfache Montage und gewährleistet eine sichere Kontaktierung des Melders. Für die zuverlässige elektrische Verbindungmit dem Melder besitzen die Sockel Kontaktferdern, die die Anschlusstifte des Melders von beiden Seiten umfassen.Die Klemme 6 des Sockels hat keine Verbindung zum Melder und ist als Stützpunktklemme im Sockel vorgesehen

Hekatron ORS 142Kompakter Rauchschalter für Wand- / Sturzmontage Optischer Rauchschalter mit Raucherkennung nach dem Streulichtprinzip (EN 54, Teil 7). Ein zusätzlicher Temperaturfühler spricht bei einem Temperaturgrenzwert von ca. + 70 °C an. Die Auswerteelektronik überwacht den Rauchmessteil auf Verschmutzung und Störung. Die jeweiligen Betriebszustände werden optisch angezeigt. Eine selbst regelnde Alarmschwellennachführung sorgt für ein gleich bleibendes Ansprechverhalten. Optional erweiterbar zu einer Rauchschaltzentrale. Die gesonderten Gehäuseoberteile sind in den Ausführungen Standard und Design erhältlich. Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen Leistungsmerkmale: - Optische Anzeige für Betrieb, leicht verschmutzt, stark verschmutzt, Störung und Alarm - Alarmschwellennachführung und Temperaturfühler - Messkammerüberwachung - Für die Montage am Sturz - Kompaktes Design - Optische Raucherkennung nach dem Streulichtprinzip - Keine Verwendung radioaktiver Präparate - RS-Bus kompatibel - Potenzialfreier Kontakt, öffnet bei Alarm und Störung - Standardinstallation, Kabel ohne Funktionserhalt - Gesonderte Gehäuseoberteile in verschiedenen Ausführungen und Farben erhältlich - Bauaufsichtlich zugelassen vom DIBt Nenndaten: Betriebsspannung 18 bis 28 VDC Stromaufnahme max. 22 mA Schaltleistung Relaiskontakt 30 V / 1 A Schutzart mit Gehäuseoberteil IP 40 Raucherkennung nach EN 54, Teil 7 Auslösung Temperatur ca. + 70 °C Betriebsumgebungstemperatur -20 °C bis +75 °C

Hekatron Ankerplatte AFS 55 - Flexible Winkelankerplatte Ankerplatte für extreme Einstellung passend für THM 413, THM 433, THM 439 und THM 440Technische DatenSchwenkbereich 60°Durchmesser 55 mm

Hekatron Ankerplatte ASS 55 (Standard) Ankerplatte passend für THM 413, 433, 439 und 440Technische DatenSchwenkbereich 20°Durchmesser 55 mm

Sockel 143 W - Montagesockel für Hekatron Rauchmelder Sockel für Wand/Sturzmontage in trockenen Räumen.- Einfache Montage und Installation- Kompatibel zur Melderserie 130 und 140 sowie den Rauchschaltern ORS 132/142 und dem Thermodifferentialschalter TDS 247- Klemmen mit QuetschschutzDie Sockel der Serie 143 sind für die Brandmelder der Typenreihe 130 und 140 sowie für die optischen Rauchschalter ORS 132, ORS 142 und den Thermodifferentialschalter TDS 247 konzipiertworden.Die Konsolen K 143-S und K 143-K, sind für die Montage der Rauchschalter am Sturz bzw. als Kragarm, gemäß den Ausführungsbestimmungen des Deutschen Instituts für Bautechnik (DIBt), geeignet.AnwendungDie Sockel der Serie 143 sind in verschiedenen Ausführungen lieferbar, die Auswahl ist abhängig von den Umgebungsbedingungen wie trockene oder feuchte Umgebung, und vom Montageort zum Beispiel Sturz, Decke oder Konsole.Funktion/Aufbau Die Bajonettfassung der Sockel-serie 143 sorgt für eine einfache Montage und gewährleistet eine sichere Kontaktierung des Melders. Für die zuverlässige elektrische Verbindung mit dem Melder besitzen die Sockel Kontaktferdern, die die Anschlusstifte des Melders von beiden Seiten umfassen. Die Klemme 6 des Sockels hat keine Verbindung zum Melder und ist als Stützpunktklemme im Sockel vorgesehen
