Hekatron RSZ kompakt Rauchschaltzentrale

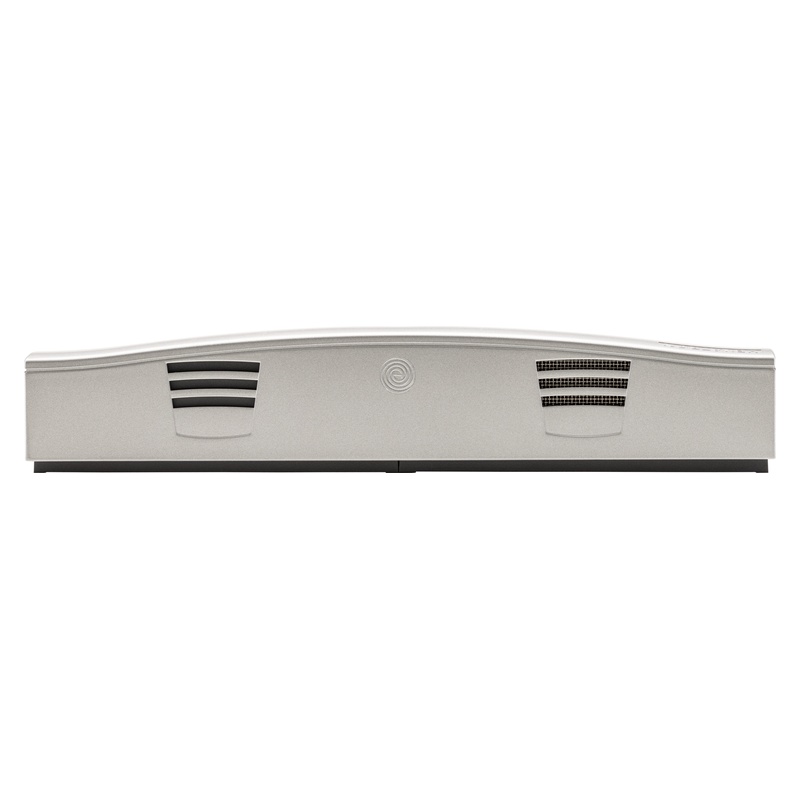

Hekatron RSZ kompakt – Rauchschaltzentrale mit integriertem Rauchschalter All-in-One Rauchschaltzentrale für Feststellanlagen an Brandschutztüren | Art.-Nr. 31-5300001-02-01M Kurz & Knapp All-in-One: Rauchschalter (ORS 142 W-RSZ) + Netzgerät + Auslösevorrichtung in einem kompakten Gehäuse Integrierter Sturzrauchschalter nach EN 54-7 erkennt Rauch direkt am Türsturz 230 V AC Netzanschluss, 24 V DC Ausgang für 1 Haftmagnet (max. 435 mA) Zuschaltbare Alarmspeicherung und Leitungsüberwachung nach DIN EN 14637 DIBt-Bauartgenehmigung Z-6.500-2393 – Fail-Safe ohne Notstromversorgung Montage an Wand, Sturz oder Türzarge – 180° drehbar Hekatron RSZ kompakt – Die kompakte Rauchschaltzentrale für Brandschutztüren Die Hekatron RSZ kompakt ist eine All-in-One Rauchschaltzentrale mit integriertem optischem Sturzrauchschalter ORS 142 W-RSZ. Sie vereint Raucherkennung, Energieversorgung und Auslösevorrichtung in einem kompakten Gehäuse (36 × 250 × 50 mm, 212 g). Damit entfällt ein separater Rauchmelder an der Decke. Die RSZ kompakt wird mit 230 V AC versorgt und liefert 24 V DC für einen Türhaftmagneten. Über maximal 2 Stiche lassen sich bei Bedarf zusätzliche externe Rauchschalter (ORS 142) oder Thermoschalter (TDS 247) anschließen. Die maximale Leitungslänge beträgt 30 m. Das Gerät arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Eine Notstromversorgung ist nicht vorgesehen und bauartbedingt nicht erforderlich. Über Steckbrücken (J1–J4) lassen sich Alarmspeicherung, Leitungsüberwachung und Betriebsart konfigurieren. Ein integrierter Prüf- und Resettaster ermöglicht die Funktionsprüfung ohne Zusatzgeräte. Feststellanlage komplett – Was wird benötigt? Für eine vollständige Feststellanlage nach DIBt-Bauartgenehmigung Z-6.500-2393 werden folgende Komponenten benötigt: Rauchschaltzentrale: Hekatron RSZ kompakt (Rauchschalter bereits integriert) Feststellvorrichtung: Türhaftmagnet, z. B. THM 425 + passende Ankerplatte, z. B. ASS 65 Handauslösetaster: HAT 02 (extern, zur manuellen Auslösung – Pflicht nach DIN EN 14637) Dokumentation: Prüfbuch für Abnahme und Wartung Die RSZ kompakt ist eine Einzeltür-Lösung. Pro Tür wird eine RSZ kompakt eingesetzt. Systemkomponenten im Überblick ORS 142 W-RSZ – Integrierter Sturzrauchschalter, Streulicht/Tyndall-Prinzip, EN 54-7, Temperaturschwelle 74 ± 8 °C, Austauschanzeige nach 8,2 Jahren NAG RSZ – Netzanschlussgerät mit Kabelleiste VAP 01 – Verbindungsplatine mit Steckbrücken J2/J3/J4 zur Betriebsart-Konfiguration Oberteil RSZ 02 – Gehäusedeckel (weiß RAL 9016 oder silber RAL 9006) AM 142 – Abschlussmodul für die Leitungsüberwachung (im Lieferumfang) 2 Lichtleiter – Zur Anzeige der LED-Signale am Gehäuse Funktionsbeschreibung Im Normalbetrieb versorgt die RSZ kompakt den angeschlossenen Türhaftmagneten mit 24 V DC. Die Brandschutztür wird offen gehalten. Erkennt der integrierte ORS 142 W-RSZ Rauchpartikel nach dem Streulichtprinzip, löst die Zentrale aus: Der Haftmagnet wird spannungsfrei geschaltet, die Tür schließt selbsttätig durch den Türschließer. Gleichzeitig schaltet das potentialfreie Wechsler-Relais (30 V DC, 1 A, 30 W) für die Weiterleitung an Gebäudeleittechnik oder Alarmierung. Die Messkammerüberwachung erkennt Verschmutzung des Rauchschalters automatisch. Die LED-Anzeige signalisiert den aktuellen Zustand. Nach 8,2 Jahren wird der Austausch des Rauchschalters angezeigt (DIN 14677). Alarmspeicherung (J1): Bei aktivierter Alarmspeicherung bleibt die Zentrale nach Auslösung im Alarmzustand, bis manuell zurückgesetzt wird. Ohne Alarmspeicherung kehrt die Zentrale automatisch in den Normalbetrieb zurück, sobald kein Rauch mehr erkannt wird. Technische Daten EigenschaftWert Eingangsspannung230 V AC Nennstromaufnahme120 mA Leistungsaufnahme27,6 W Ausgangsspannung24 V DC Ausgangsstrommax. 435 mA Leistungsabgabe10,4 W Relaisausgang1 Wechsler potentialfrei, 30 V DC / 1 A / 30 W SchutzartIP40 SchutzklasseII Temperaturbereich-20 bis +45 °C Abmessungen (B × L × T)36 × 250 × 50 mm Gewicht212 g GehäuseKunststoff NotstromversorgungNein (Fail-Safe) Max. Leitungslänge30 m Stichemax. 2 Integrierter RauchschalterORS 142 W-RSZ (EN 54-7) LED-Diagnose LED am Rauchschalter (ORS 142 W-RSZ): LED-SignalBedeutung GrünNormalbetrieb Grün + Gelb (kurz)Leichte Verschmutzung der Messkammer Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8,2 Jahre) GelbStörung RotAlarm – Rauch erkannt LED an der Zentrale: LED-SignalBedeutung GrünNormalbetrieb (Relaiskontakt geschlossen) Gelb (2× blinken)AM 142 falsch angeschlossen Gelb (10× blinken)Kurzschluss oder Überlast am Ausgang Gelb (dauerhaft)Interne Störung RotAlarm oder Störung Rauchschalter Elektrik & Klemmenplan KlemmeBelegungKabeltyp 1 – StromnetzL, PE, NNYM 3 × 1,5 mm² 2 – RelaisNC, Wechsler, NO, GND, VAP01– 3 – Ausgang 24V0V, 0V, +24V, +24V– 4 – Magnet/SticheBU, 2B, 2A, 1, M-, M+JY(ST)Y 2 × 2 × 0,6/0,8 mm Steckbrücken-Konfiguration: SteckbrückeFunktion J1 (auf NAG RSZ)Alarmspeicherung (offen = aktiviert, geschlossen = ohne) J2 (auf NAG RSZ)Betriebsart J3 (auf VAP 01)Betriebsart J4 (auf VAP 01)Betriebsart Netzanschluss ausschließlich durch Elektrofachkraft. RSZ kompakt vs. FSZ kompakt – Welche Zentrale passt? EigenschaftRSZ kompaktFSZ kompakt Integrierter RauchschalterJa (ORS 142 W-RSZ)Nein – externer Melder erforderlich Eingangsspannung230 V AC230 V AC Ausgangsspannung24 V DC24 V DC Max. Haftmagnete11 Max. Stiche21 (nur 1-Stich) LeitungsüberwachungJa (zuschaltbar)Ja (zuschaltbar) AlarmspeicherungJa (zuschaltbar)Ja (zuschaltbar) NotstromversorgungNein (Fail-Safe)Nein (Fail-Safe) EinsatzBrandschutztür, Rauchschalter direkt am SturzBrandschutztür, Melder frei positionierbar Empfehlung: Die RSZ kompakt ist die einfachste Lösung für Einzeltüren – kein separater Rauchschalter nötig. Die FSZ kompakt eignet sich, wenn der Melder an der Decke oder in größerem Abstand zur Tür montiert werden soll. Montage Montageorte: Wand, Türsturz oder Türzarge Drehbar: Gehäuse um 180° drehbar für flexible Ausrichtung Max. 7 cm von Unterkante Gerät bis Sturzende Min. 1 cm Abstand über dem Rauchschalter zu darüber liegenden Bauteilen Min. 50 cm zu anderen Installationen (Leuchten, Lüftung) Befestigung: 4 Schrauben, Lochabstand 111 mm Max. 30 m Leitungslänge zu Haftmagnet und externen Meldern Kabel: NYM 3 × 1,5 mm² (Netz), JY(ST)Y 2 × 2 × 0,6/0,8 mm (Melder/Magnet) Nur Schraubmontage. Klebemontage ist normativ nicht zulässig. Netzanschluss durch Elektrofachkraft. Kompatibilität Die RSZ kompakt ist kompatibel mit folgenden Hekatron Komponenten (gemäß DIBt-Bauartgenehmigung Z-6.500-2393): Türhaftmagnete: THM 413, THM 425, THM 439/185, THM 439/335, THM 439/485 Anschlagflächenschalter: AFS 55, AFS 65, AFS 75 Ankerplatten: ASS 55, ASS 65, ASS 75 (passend zum jeweiligen Magneten) Externe Melder (über Stiche): ORS 142, ORS 142 W, TDS 247 Handauslösetaster: HAT 02 Abschlussmodul: AM 142 (im Lieferumfang) Hinweis: Die DIBt-Zulassung gilt nur für die in der Bauartgenehmigung aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht aufgeführtes Produkt ersetzt, ist eine Neuabnahme erforderlich. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron Ankerplatte ASS 55 Normen & Zulassungen DIBt Z-6.500-2393 – Bauartgenehmigung Feststellanlage DIBt Z-6.510-2376 – Zusatzzulassung DIN EN 14637 – Elektrisch gesteuerte Feststellvorrichtungen EN 54-7 – Optischer Rauchschalter (integrierter ORS 142 W-RSZ) DIN 14677-1 – Instandhaltung Feststellanlagen DIN 14677-2 – Anforderungen an die Fachkraft 2014/30/EU – EMV-Richtlinie 2011/65/EU – RoHS-Richtlinie Abnahme & Dokumentation Nach betriebsfertigem Einbau ist eine Abnahmeprüfung gesetzlich vorgeschrieben. Diese darf nur durchgeführt werden durch: Fachkräfte von Hekatron Von Hekatron autorisierte Fachkräfte (Seminar FstA 1 / R 6.1) Fachkräfte einer vom DIBt benannten Prüfstelle Ablauf der Abnahme: Funktionsprüfung: Alarm per Prüfgas (z. B. Hekatron 918/5) oder Handtaster auslösen Tür muss selbsttätig vollständig schließen LED-Anzeigen kontrollieren Prüfbuch anlegen und dauerhaft am Betriebsort aufbewahren Abnahmeschild anbringen Die Abnahmeberechtigung ist personenbezogen und bleibt auch bei Firmenwechsel bestehen. Wartung & Prüfintervalle IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung (Prüfgas oder Handtaster → Tür muss schließen)Eingewiesene Person VierteljährlichUmstellbar nach 12 fehlerfreien MonatsprüfungenEingewiesene Person JährlichVollständige Fachprüfung nach DIN 14677-1Fachkraft nach DIN 14677-2 Nach 8 JahrenRauchschalter ORS 142 W-RSZ austauschen (Ersatzteil: 31-5000024-01-xx)Fachkraft Wichtig: Der Rauchschalter kann nicht gereinigt werden und darf nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich. Die LED-Austauschanzeige aktiviert sich nach 8,2 Jahren automatisch. Häufig gestellte Fragen Ist in der RSZ kompakt ein Rauchschalter integriert?Ja. Der ORS 142 W-RSZ ist im Lieferumfang enthalten und wird direkt im Gehäuse montiert. Ein separater Deckenrauchschalter entfällt. Brauche ich eine zusätzliche Notstromversorgung?Nein. Die RSZ kompakt arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Wie viele Türen kann die RSZ kompakt versorgen?Eine Tür mit einem Haftmagneten (max. 435 mA Ausgangsstrom). Kann ich zusätzliche Rauchschalter anschließen?Ja. Über maximal 2 Stiche lassen sich externe ORS 142 oder TDS 247 anschließen. Maximale Leitungslänge: 30 m. Wann muss der Rauchschalter ausgetauscht werden?Nach spätestens 8 Jahren gemäß DIN 14677. Die integrierte LED-Austauschanzeige meldet den Tausch nach 8,2 Jahren automatisch. Ersatzteil: ORS 142 W-RSZ (31-5000024-01-xx). Was ist im Lieferumfang enthalten?ORS 142 W-RSZ mit Staubschutzkappe, NAG RSZ mit Kabelleiste, VAP 01 Verbindungsplatine, Oberteil RSZ 02, 2 Lichtleiter, Piktogramm-Aufkleber, AM 142 Abschlussmodul und Montageanleitung. Welche Farben sind verfügbar?Weiß (RAL 9016, Bestellnr. 31-5300001-01-xx) und Silber (RAL 9006, Bestellnr. 31-5300001-02-xx). Ist die RSZ kompakt für Außentüren geeignet?Nein. Feststellanlagen sind ausschließlich für Innenwände zugelassen. Kaufberatung Rauchschaltzentrale RSZ kompakt oder FSZ kompakt – Was ist der Unterschied?Die RSZ kompakt hat den Rauchschalter bereits integriert – ideal für Einzeltüren, bei denen der Melder am Sturz sitzen soll. Die FSZ kompakt benötigt einen separaten externen Melder, bietet aber mehr Flexibilität bei der Melderposition. Reicht die RSZ kompakt für den Brandschutz an meiner Tür?Die RSZ kompakt ist die Auslösevorrichtung und Energieversorgung der Feststellanlage. Zusätzlich benötigen Sie einen Türhaftmagneten (z. B. THM 425), eine Ankerplatte (z. B. ASS 65) und einen Handauslösetaster (HAT 02). Kann ich die RSZ kompakt nachrüsten?Ja. Die RSZ kompakt eignet sich zur Nachrüstung an bestehenden Brandschutztüren mit Türschließer mit integrierter Feststellung. Die kompakte Bauform (36 × 250 × 50 mm) ermöglicht eine unauffällige Montage am Türsturz. Wer darf die Feststellanlage abnehmen und warten?Die Abnahme erfordert eine Hekatron-Autorisierung (Seminar FstA 1). Die monatliche Funktionsprüfung kann nach Einweisung durch den Betreiber selbst durchgeführt werden. Die jährliche Fachprüfung nach DIN 14677-1 ist Pflicht.

Dictator Türfeststeller ZE 80 Design LineTürfeststeller mit 80 mm Hubhöhe aus der DICTATOR Design Line Serie. Hält Türen per Fußtritt in jeder beliebigen Position fest — vandalensicheres Aluminium-Gehäuse aus einem Guss. Kurz & Knapp80 mm Hubhöhe — ideal für niedrige TürspalteFeststellung in jeder Position per FußtrittVandalensicheres Aluminium-Gehäuse aus einem GussNichtrostende Materialien — geeignet für AußenbereicheErhältlich in matt silber, tiefschwarz (RAL 9005) und weiß (RAL 9010) Welche Hubhöhe brauchen Sie?Die Design Line Serie gibt es in vier Hubhöhen. Je größer der Spalt zwischen Türunterkante und Boden, desto mehr Hub benötigen Sie:ModellHubhöheEmpfehlungZE 8080 mmNiedrige Türspalte, Innentüren mit TeppichZE 120120 mmStandard-InnentürenZE 160160 mmGrößere Türspalte, z. B. über SchwellenZE 200200 mmMaximale Hubhöhe, Außentüren mit hoher Schwelle Technische DatenEigenschaftWertHubhöhe80 mmGehäuseAluminium aus einem GussOberflächeMatt silber / tiefschwarz RAL 9005 / weiß RAL 9010Material BauteileEdelstahl, KunststoffLieferumfangTürfeststeller mit Befestigungsschrauben FunktionsweiseDer Türfeststeller ZE 80 Design Line wird am unteren Türblatt montiert. Durch einen Fußtritt fährt der Fuß des Feststellers aus und drückt sich mit Federkraft fest gegen den Boden. Die Tür wird dadurch in jeder beliebigen Position gehalten. Zum Lösen genügt ein erneuter Fußtritt oder leichtes Anstoßen der Tür.Das Aluminium-Gehäuse ist aus einem Guss gefertigt und dadurch besonders vandalensicher. Alle Materialien sind nichtrostend — der Feststeller eignet sich auch für Außentüren. Passende Produkte Dictator Türfeststeller ZE 200 Design Line Dictator Türfeststeller ZE 160 Design Line → Alle DICTATOR Türfeststeller Häufige FragenWelche Hubhöhe brauche ich?Messen Sie den Abstand zwischen Türunterkante und Boden. Die Hubhöhe des Feststellers muss diesen Spalt überbrücken können. Bei 80 mm Hub eignet sich der ZE 80 für niedrige Türspalte, z. B. Innentüren mit Teppichboden.Kann ich die Farbe nachträglich ändern?Die Design Line Serie ist in drei Farben erhältlich: matt silber, tiefschwarz (RAL 9005) und weiß (RAL 9010). Wählen Sie beim Kauf die passende Variante.Ist der ZE 80 für Außentüren geeignet?Ja. Alle Materialien sind nichtrostend. Das Aluminium-Gehäuse und die Edelstahl-Bauteile eignen sich für den Außenbereich.

Hekatron RSZ kompakt – Rauchschaltzentrale mit integriertem Rauchschalter All-in-One Rauchschaltzentrale für Feststellanlagen an Brandschutztüren | Art.-Nr. 31-5300001-02-01M Kurz & Knapp All-in-One: Rauchschalter (ORS 142 W-RSZ) + Netzgerät + Auslösevorrichtung in einem kompakten Gehäuse Integrierter Sturzrauchschalter nach EN 54-7 erkennt Rauch direkt am Türsturz 230 V AC Netzanschluss, 24 V DC Ausgang für 1 Haftmagnet (max. 435 mA) Zuschaltbare Alarmspeicherung und Leitungsüberwachung nach DIN EN 14637 DIBt-Bauartgenehmigung Z-6.500-2393 – Fail-Safe ohne Notstromversorgung Montage an Wand, Sturz oder Türzarge – 180° drehbar Hekatron RSZ kompakt – Die kompakte Rauchschaltzentrale für Brandschutztüren Die Hekatron RSZ kompakt ist eine All-in-One Rauchschaltzentrale mit integriertem optischem Sturzrauchschalter ORS 142 W-RSZ. Sie vereint Raucherkennung, Energieversorgung und Auslösevorrichtung in einem kompakten Gehäuse (36 × 250 × 50 mm, 212 g). Damit entfällt ein separater Rauchmelder an der Decke. Die RSZ kompakt wird mit 230 V AC versorgt und liefert 24 V DC für einen Türhaftmagneten. Über maximal 2 Stiche lassen sich bei Bedarf zusätzliche externe Rauchschalter (ORS 142) oder Thermoschalter (TDS 247) anschließen. Die maximale Leitungslänge beträgt 30 m. Das Gerät arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Eine Notstromversorgung ist nicht vorgesehen und bauartbedingt nicht erforderlich. Über Steckbrücken (J1–J4) lassen sich Alarmspeicherung, Leitungsüberwachung und Betriebsart konfigurieren. Ein integrierter Prüf- und Resettaster ermöglicht die Funktionsprüfung ohne Zusatzgeräte. Feststellanlage komplett – Was wird benötigt? Für eine vollständige Feststellanlage nach DIBt-Bauartgenehmigung Z-6.500-2393 werden folgende Komponenten benötigt: Rauchschaltzentrale: Hekatron RSZ kompakt (Rauchschalter bereits integriert) Feststellvorrichtung: Türhaftmagnet, z. B. THM 425 + passende Ankerplatte, z. B. ASS 65 Handauslösetaster: HAT 02 (extern, zur manuellen Auslösung – Pflicht nach DIN EN 14637) Dokumentation: Prüfbuch für Abnahme und Wartung Die RSZ kompakt ist eine Einzeltür-Lösung. Pro Tür wird eine RSZ kompakt eingesetzt. Systemkomponenten im Überblick ORS 142 W-RSZ – Integrierter Sturzrauchschalter, Streulicht/Tyndall-Prinzip, EN 54-7, Temperaturschwelle 74 ± 8 °C, Austauschanzeige nach 8,2 Jahren NAG RSZ – Netzanschlussgerät mit Kabelleiste VAP 01 – Verbindungsplatine mit Steckbrücken J2/J3/J4 zur Betriebsart-Konfiguration Oberteil RSZ 02 – Gehäusedeckel (weiß RAL 9016 oder silber RAL 9006) AM 142 – Abschlussmodul für die Leitungsüberwachung (im Lieferumfang) 2 Lichtleiter – Zur Anzeige der LED-Signale am Gehäuse Funktionsbeschreibung Im Normalbetrieb versorgt die RSZ kompakt den angeschlossenen Türhaftmagneten mit 24 V DC. Die Brandschutztür wird offen gehalten. Erkennt der integrierte ORS 142 W-RSZ Rauchpartikel nach dem Streulichtprinzip, löst die Zentrale aus: Der Haftmagnet wird spannungsfrei geschaltet, die Tür schließt selbsttätig durch den Türschließer. Gleichzeitig schaltet das potentialfreie Wechsler-Relais (30 V DC, 1 A, 30 W) für die Weiterleitung an Gebäudeleittechnik oder Alarmierung. Die Messkammerüberwachung erkennt Verschmutzung des Rauchschalters automatisch. Die LED-Anzeige signalisiert den aktuellen Zustand. Nach 8,2 Jahren wird der Austausch des Rauchschalters angezeigt (DIN 14677). Alarmspeicherung (J1): Bei aktivierter Alarmspeicherung bleibt die Zentrale nach Auslösung im Alarmzustand, bis manuell zurückgesetzt wird. Ohne Alarmspeicherung kehrt die Zentrale automatisch in den Normalbetrieb zurück, sobald kein Rauch mehr erkannt wird. Technische Daten EigenschaftWert Eingangsspannung230 V AC Nennstromaufnahme120 mA Leistungsaufnahme27,6 W Ausgangsspannung24 V DC Ausgangsstrommax. 435 mA Leistungsabgabe10,4 W Relaisausgang1 Wechsler potentialfrei, 30 V DC / 1 A / 30 W SchutzartIP40 SchutzklasseII Temperaturbereich-20 bis +45 °C Abmessungen (B × L × T)36 × 250 × 50 mm Gewicht212 g GehäuseKunststoff NotstromversorgungNein (Fail-Safe) Max. Leitungslänge30 m Stichemax. 2 Integrierter RauchschalterORS 142 W-RSZ (EN 54-7) LED-Diagnose LED am Rauchschalter (ORS 142 W-RSZ): LED-SignalBedeutung GrünNormalbetrieb Grün + Gelb (kurz)Leichte Verschmutzung der Messkammer Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8,2 Jahre) GelbStörung RotAlarm – Rauch erkannt LED an der Zentrale: LED-SignalBedeutung GrünNormalbetrieb (Relaiskontakt geschlossen) Gelb (2× blinken)AM 142 falsch angeschlossen Gelb (10× blinken)Kurzschluss oder Überlast am Ausgang Gelb (dauerhaft)Interne Störung RotAlarm oder Störung Rauchschalter Elektrik & Klemmenplan KlemmeBelegungKabeltyp 1 – StromnetzL, PE, NNYM 3 × 1,5 mm² 2 – RelaisNC, Wechsler, NO, GND, VAP01– 3 – Ausgang 24V0V, 0V, +24V, +24V– 4 – Magnet/SticheBU, 2B, 2A, 1, M-, M+JY(ST)Y 2 × 2 × 0,6/0,8 mm Steckbrücken-Konfiguration: SteckbrückeFunktion J1 (auf NAG RSZ)Alarmspeicherung (offen = aktiviert, geschlossen = ohne) J2 (auf NAG RSZ)Betriebsart J3 (auf VAP 01)Betriebsart J4 (auf VAP 01)Betriebsart Netzanschluss ausschließlich durch Elektrofachkraft. RSZ kompakt vs. FSZ kompakt – Welche Zentrale passt? EigenschaftRSZ kompaktFSZ kompakt Integrierter RauchschalterJa (ORS 142 W-RSZ)Nein – externer Melder erforderlich Eingangsspannung230 V AC230 V AC Ausgangsspannung24 V DC24 V DC Max. Haftmagnete11 Max. Stiche21 (nur 1-Stich) LeitungsüberwachungJa (zuschaltbar)Ja (zuschaltbar) AlarmspeicherungJa (zuschaltbar)Ja (zuschaltbar) NotstromversorgungNein (Fail-Safe)Nein (Fail-Safe) EinsatzBrandschutztür, Rauchschalter direkt am SturzBrandschutztür, Melder frei positionierbar Empfehlung: Die RSZ kompakt ist die einfachste Lösung für Einzeltüren – kein separater Rauchschalter nötig. Die FSZ kompakt eignet sich, wenn der Melder an der Decke oder in größerem Abstand zur Tür montiert werden soll. Montage Montageorte: Wand, Türsturz oder Türzarge Drehbar: Gehäuse um 180° drehbar für flexible Ausrichtung Max. 7 cm von Unterkante Gerät bis Sturzende Min. 1 cm Abstand über dem Rauchschalter zu darüber liegenden Bauteilen Min. 50 cm zu anderen Installationen (Leuchten, Lüftung) Befestigung: 4 Schrauben, Lochabstand 111 mm Max. 30 m Leitungslänge zu Haftmagnet und externen Meldern Kabel: NYM 3 × 1,5 mm² (Netz), JY(ST)Y 2 × 2 × 0,6/0,8 mm (Melder/Magnet) Nur Schraubmontage. Klebemontage ist normativ nicht zulässig. Netzanschluss durch Elektrofachkraft. Kompatibilität Die RSZ kompakt ist kompatibel mit folgenden Hekatron Komponenten (gemäß DIBt-Bauartgenehmigung Z-6.500-2393): Türhaftmagnete: THM 413, THM 425, THM 439/185, THM 439/335, THM 439/485 Anschlagflächenschalter: AFS 55, AFS 65, AFS 75 Ankerplatten: ASS 55, ASS 65, ASS 75 (passend zum jeweiligen Magneten) Externe Melder (über Stiche): ORS 142, ORS 142 W, TDS 247 Handauslösetaster: HAT 02 Abschlussmodul: AM 142 (im Lieferumfang) Hinweis: Die DIBt-Zulassung gilt nur für die in der Bauartgenehmigung aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht aufgeführtes Produkt ersetzt, ist eine Neuabnahme erforderlich. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron Ankerplatte ASS 55 Normen & Zulassungen DIBt Z-6.500-2393 – Bauartgenehmigung Feststellanlage DIBt Z-6.510-2376 – Zusatzzulassung DIN EN 14637 – Elektrisch gesteuerte Feststellvorrichtungen EN 54-7 – Optischer Rauchschalter (integrierter ORS 142 W-RSZ) DIN 14677-1 – Instandhaltung Feststellanlagen DIN 14677-2 – Anforderungen an die Fachkraft 2014/30/EU – EMV-Richtlinie 2011/65/EU – RoHS-Richtlinie Abnahme & Dokumentation Nach betriebsfertigem Einbau ist eine Abnahmeprüfung gesetzlich vorgeschrieben. Diese darf nur durchgeführt werden durch: Fachkräfte von Hekatron Von Hekatron autorisierte Fachkräfte (Seminar FstA 1 / R 6.1) Fachkräfte einer vom DIBt benannten Prüfstelle Ablauf der Abnahme: Funktionsprüfung: Alarm per Prüfgas (z. B. Hekatron 918/5) oder Handtaster auslösen Tür muss selbsttätig vollständig schließen LED-Anzeigen kontrollieren Prüfbuch anlegen und dauerhaft am Betriebsort aufbewahren Abnahmeschild anbringen Die Abnahmeberechtigung ist personenbezogen und bleibt auch bei Firmenwechsel bestehen. Wartung & Prüfintervalle IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung (Prüfgas oder Handtaster → Tür muss schließen)Eingewiesene Person VierteljährlichUmstellbar nach 12 fehlerfreien MonatsprüfungenEingewiesene Person JährlichVollständige Fachprüfung nach DIN 14677-1Fachkraft nach DIN 14677-2 Nach 8 JahrenRauchschalter ORS 142 W-RSZ austauschen (Ersatzteil: 31-5000024-01-xx)Fachkraft Wichtig: Der Rauchschalter kann nicht gereinigt werden und darf nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich. Die LED-Austauschanzeige aktiviert sich nach 8,2 Jahren automatisch. Häufig gestellte Fragen Ist in der RSZ kompakt ein Rauchschalter integriert?Ja. Der ORS 142 W-RSZ ist im Lieferumfang enthalten und wird direkt im Gehäuse montiert. Ein separater Deckenrauchschalter entfällt. Brauche ich eine zusätzliche Notstromversorgung?Nein. Die RSZ kompakt arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Wie viele Türen kann die RSZ kompakt versorgen?Eine Tür mit einem Haftmagneten (max. 435 mA Ausgangsstrom). Kann ich zusätzliche Rauchschalter anschließen?Ja. Über maximal 2 Stiche lassen sich externe ORS 142 oder TDS 247 anschließen. Maximale Leitungslänge: 30 m. Wann muss der Rauchschalter ausgetauscht werden?Nach spätestens 8 Jahren gemäß DIN 14677. Die integrierte LED-Austauschanzeige meldet den Tausch nach 8,2 Jahren automatisch. Ersatzteil: ORS 142 W-RSZ (31-5000024-01-xx). Was ist im Lieferumfang enthalten?ORS 142 W-RSZ mit Staubschutzkappe, NAG RSZ mit Kabelleiste, VAP 01 Verbindungsplatine, Oberteil RSZ 02, 2 Lichtleiter, Piktogramm-Aufkleber, AM 142 Abschlussmodul und Montageanleitung. Welche Farben sind verfügbar?Weiß (RAL 9016, Bestellnr. 31-5300001-01-xx) und Silber (RAL 9006, Bestellnr. 31-5300001-02-xx). Ist die RSZ kompakt für Außentüren geeignet?Nein. Feststellanlagen sind ausschließlich für Innenwände zugelassen. Kaufberatung Rauchschaltzentrale RSZ kompakt oder FSZ kompakt – Was ist der Unterschied?Die RSZ kompakt hat den Rauchschalter bereits integriert – ideal für Einzeltüren, bei denen der Melder am Sturz sitzen soll. Die FSZ kompakt benötigt einen separaten externen Melder, bietet aber mehr Flexibilität bei der Melderposition. Reicht die RSZ kompakt für den Brandschutz an meiner Tür?Die RSZ kompakt ist die Auslösevorrichtung und Energieversorgung der Feststellanlage. Zusätzlich benötigen Sie einen Türhaftmagneten (z. B. THM 425), eine Ankerplatte (z. B. ASS 65) und einen Handauslösetaster (HAT 02). Kann ich die RSZ kompakt nachrüsten?Ja. Die RSZ kompakt eignet sich zur Nachrüstung an bestehenden Brandschutztüren mit Türschließer mit integrierter Feststellung. Die kompakte Bauform (36 × 250 × 50 mm) ermöglicht eine unauffällige Montage am Türsturz. Wer darf die Feststellanlage abnehmen und warten?Die Abnahme erfordert eine Hekatron-Autorisierung (Seminar FstA 1). Die monatliche Funktionsprüfung kann nach Einweisung durch den Betreiber selbst durchgeführt werden. Die jährliche Fachprüfung nach DIN 14677-1 ist Pflicht.

DORMA BTS 75 V — Universal-Bodentürschließer EN 1-4 Verdeckter Bodentürschließer mit integrierter Montagelibelle für Normal-, Schmal- und Breittüren. Kurz & Knapp Universal-Bodentürschließer EN 1-4, verdeckter Einbau im Boden Für Türblattbreiten bis 1.100 mm, Normal-, Schmal- und Breittüren Integrierte Montagelibelle für präzise Ausrichtung DIN-Links, DIN-Rechts und Pendeltüren universell Serienmäßige Öffnungsdämpfung (Backcheck) Varianten: mit Feststellung 90° | mit Feststellung 105° Produktbeschreibung Der DORMA BTS 75 V ist ein universeller Bodentürschließer für den verdeckten Einbau. Die gesamte Mechanik verschwindet im Boden — sichtbar bleibt nur die Deckplatte. Diese Lösung eignet sich für architektonisch anspruchsvolle Projekte, bei denen ein Obentürschließer das Erscheinungsbild stören würde. Der BTS 75 V deckt mit EN 1-4 Türblattbreiten bis 1.100 mm ab. Er ist universell für DIN-Links, DIN-Rechts und Pendeltüren einsetzbar. Die integrierte Montagelibelle erleichtert die exakte Positionierung im Rohbau. Die serienmäßige Öffnungsdämpfung schützt die Tür vor unkontrolliertem Aufreißen. Zwei Schließgeschwindigkeitsbereiche sind getrennt einstellbar. Vorteile & Besonderheiten Verdeckter Einbau — unsichtbar im Boden, nur Deckplatte sichtbar Universal — DIN-L, DIN-R, Pendeltüren, Normal-/Schmal-/Breittüren Integrierte Montagelibelle — präzise Ausrichtung bei der Montage Öffnungsdämpfung serienmäßig — schützt Tür und Wand Barrierefreiheit — DIN SPEC 1104, leichtes Türöffnen Technische Daten EigenschaftWert SchließkraftEN 1-4, stufenlos einstellbar Max. Türblattbreite1.100 mm EinbauartVerdeckt im Boden (Zementmörtelkasten) ÖffnungsdämpfungSerienmäßig (Backcheck) Schließgeschwindigkeit2 Bereiche, getrennt einstellbar AnschlagrichtungDIN-L, DIN-R, Pendeltür universell TürartenNormal-, Schmal- und Breittüren FeststellungNein (siehe Varianten mit 90° / 105°) MontagelibelleIntegriert NormenDIN EN 1154, DIN SPEC 1104 Montage Der BTS 75 V wird im Rohbau in einen Zementmörtelkasten eingesetzt. Die integrierte Montagelibelle sorgt für die exakte horizontale Ausrichtung. Nach dem Vergießen wird die Deckplatte aufgesetzt. Zementmörtelkasten — im Rohboden einlassen Schließkörper — in den Kasten einsetzen, per Libelle ausrichten Deckplatte — nach Fertigfußboden bündig aufsetzen Spindel + Türhebel — Verbindung zum Türblatt herstellen Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer — geprüft und klassifiziert DIN SPEC 1104Barrierefreie Türen — leichtes Öffnen CE-KennzeichnungKonformität nach Bauproduktenverordnung dormakaba Bodentürschließer im Vergleich ModellENBreiteBesonderheit BTS 75 V1-41.100 mmUniversal, Montagelibelle BTS 801-61.400 mmModular, bis 300 kg BTS 80 F1-61.400 mmFreilauf, modular BTS 843-61.100 mmPendeltüren, besonders flach Häufig gestellte Fragen BTS 75 V oder BTS 80?BTS 75 V: EN 1-4, bis 1.100 mm, wirtschaftlicher. BTS 80: EN 1-6, bis 1.400 mm / 300 kg, modular (Freilauf, EMB). Ist der BTS 75 V für Brandschutztüren geeignet?Ja. Nach DIN EN 1154 geprüft und für Feuer- und Rauchschutztüren zugelassen. Brauche ich eine Deckplatte?Ja. Die Deckplatte ist separat erhältlich und wird nach dem Einbau des Fertigfußbodens aufgesetzt. Kann ich den BTS 75 V für Ganzglastüren verwenden?Ja, mit entsprechendem Klemmschuh für Ganzglastüren. Gibt es den BTS 75 V mit Feststellung?Ja: BTS 75 V mit Feststellung 90° und BTS 75 V mit Feststellung 105°. Bodentürschließer oder Obentürschließer?Bodentürschließer: Verdeckter Einbau, architektonisch hochwertig, aufwändigere Montage. Obentürschließer: Einfachere Montage, sichtbar, günstiger. Kaufentscheidung Wann BTS 75 V, wann BTS 80?BTS 75 V: Für Standard-Innentüren bis 1.100 mm. BTS 80: Für schwere Türen bis 300 kg oder wenn Freilauf/Feststellanlage benötigt wird. BTS 75 V oder Obentürschließer?BTS 75 V wenn verdeckter Einbau gewünscht. Obentürschließer (TS 93, TS 98 XEA) wenn einfache Montage und Nachrüstbarkeit Priorität haben. Welches Zubehör brauche ich?Mindestens: Deckplatte, Spindel und passender Türhebel/Drehlager. Zementmörtelkasten für den Rohbaueinbau.

DICTATOR HAWGOOD 4500 – Pendelturband-Set bis 26 kg, Turdicke 25–30 mm Kurz & Knapp Pendelturband-Set fur leichte Turen bis 26 kg Turdicke 25–30 mm Integrierte Feststellung bei ca. 90° in beiden Richtungen Verschiedene Schuh-Materialien wahlbar Schnelles, kontrolliertes Schließen mit minimalem Gerauschpegel Produktbeschreibung Das DICTATOR HAWGOOD 4500 Pendelturband-Set ist fur leichte Pendelturen mit einem Turgewicht bis 26 kg und einer Turdicke von 25–30 mm ausgelegt. Es bietet dieselbe bewahrte Technik wie die HAWGOOD 4000-Serie, ist aber auf dickere Turblatter abgestimmt. Die integrierte Feststellung halt die Tur bei ca. 90° in beiden Schwenkrichtungen. Der Schuh ist in verschiedenen Materialien verfugbar — wahlen Sie die passende Variante uber die Auswahloptionen. Vorteile Komplett-Set — Alle Komponenten fur die Montage enthalten Fur dickere Turblatter — Turdicke 25–30 mm Beidseitige Feststellung — Halt die Tur bei ca. 90° in beiden Richtungen offen Leises Schließen — Minimaler Gerauschpegel beim Zuruckschwingen Materialauswahl — Verschiedene Schuh-Materialien verfugbar Technische Daten EigenschaftWert TypHAWGOOD 4500 Max. Turgewicht26 kg Turdicke25–30 mm Feststellungca. 90° in beiden Richtungen PlatteVerzinkt oder Edelstahl Passende Produkte DICTATOR HAWGOOD 4000 E - Messing vernickelt DICTATOR HAWGOOD 4000 E -Kunststoff schwarz DICTATOR HAWGOOD 4000 D - Kunststoff hellgrau → Alle Pendeltürbänder Haufig gestellte Fragen Was ist der Unterschied zwischen HAWGOOD 4000 E und 4500? Beide Modelle decken die Turdicke 25–30 mm ab und tragen bis 26 kg. Der HAWGOOD 4500 ist eine eigenstandige Baureihe mit identischem Einsatzbereich. Was ist im Set enthalten? Das Set enthalt das Pendelturband mit Schuh in der gewahlten Materialvariante und die Montageplatte. Fur welche Turdicke ist dieses Set? Dieses Set ist fur Turdicken von 25–30 mm. Fur 19–24 mm gibt es das HAWGOOD 4000 Set (Typ D).
