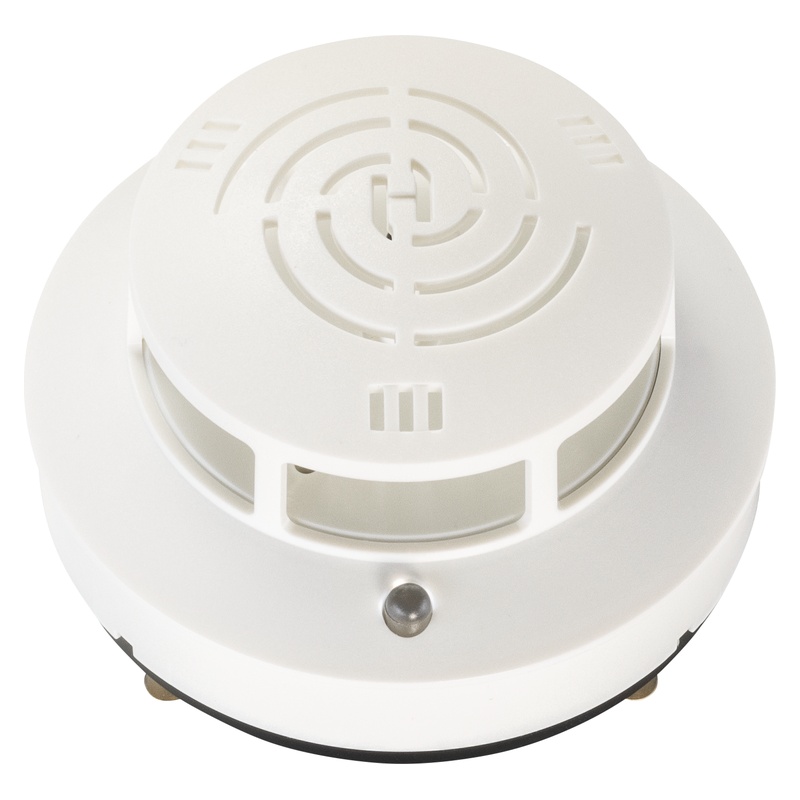

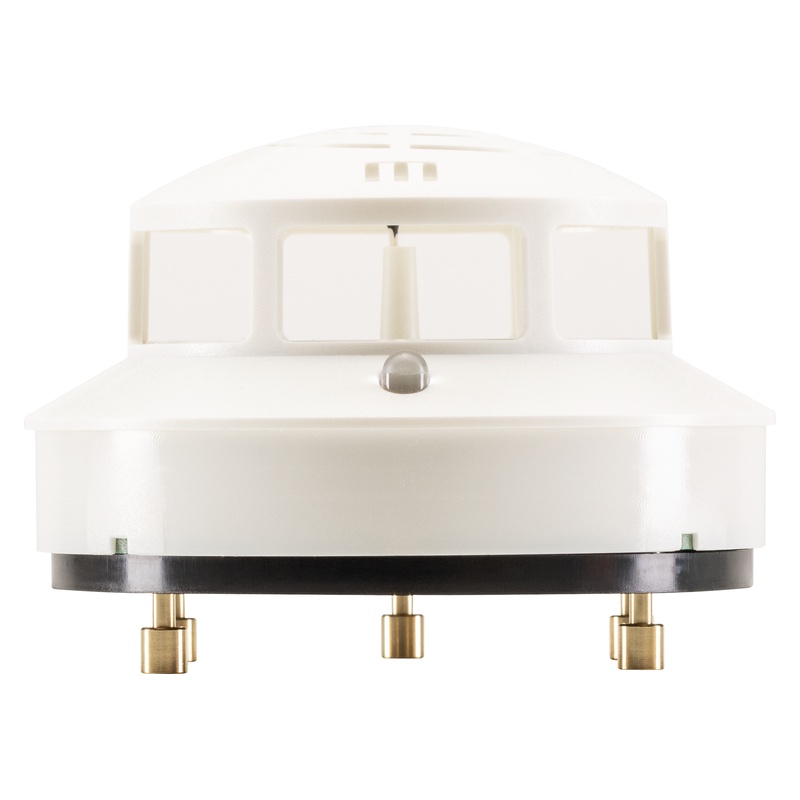

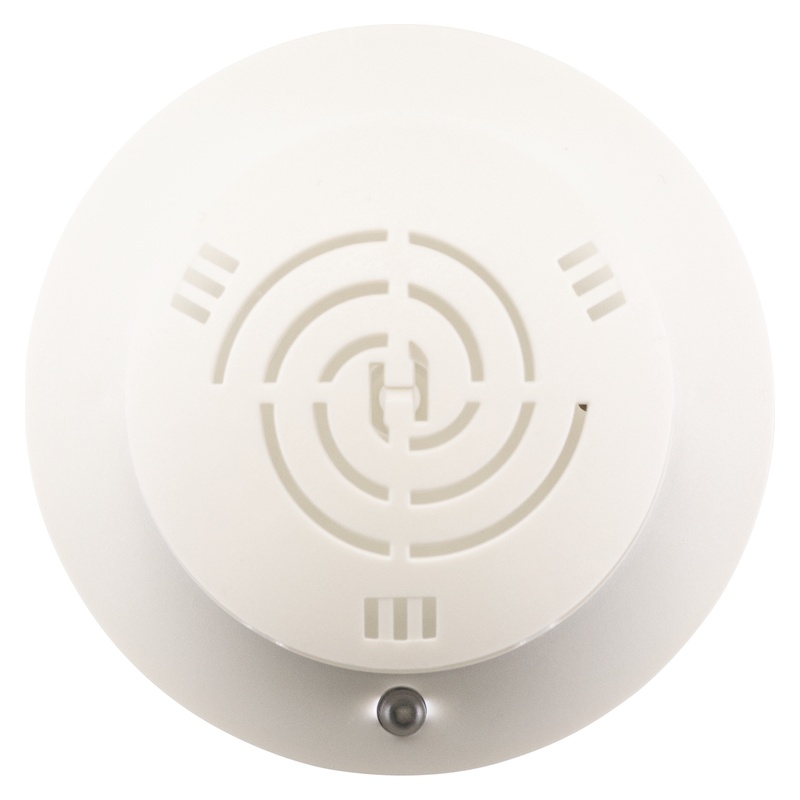

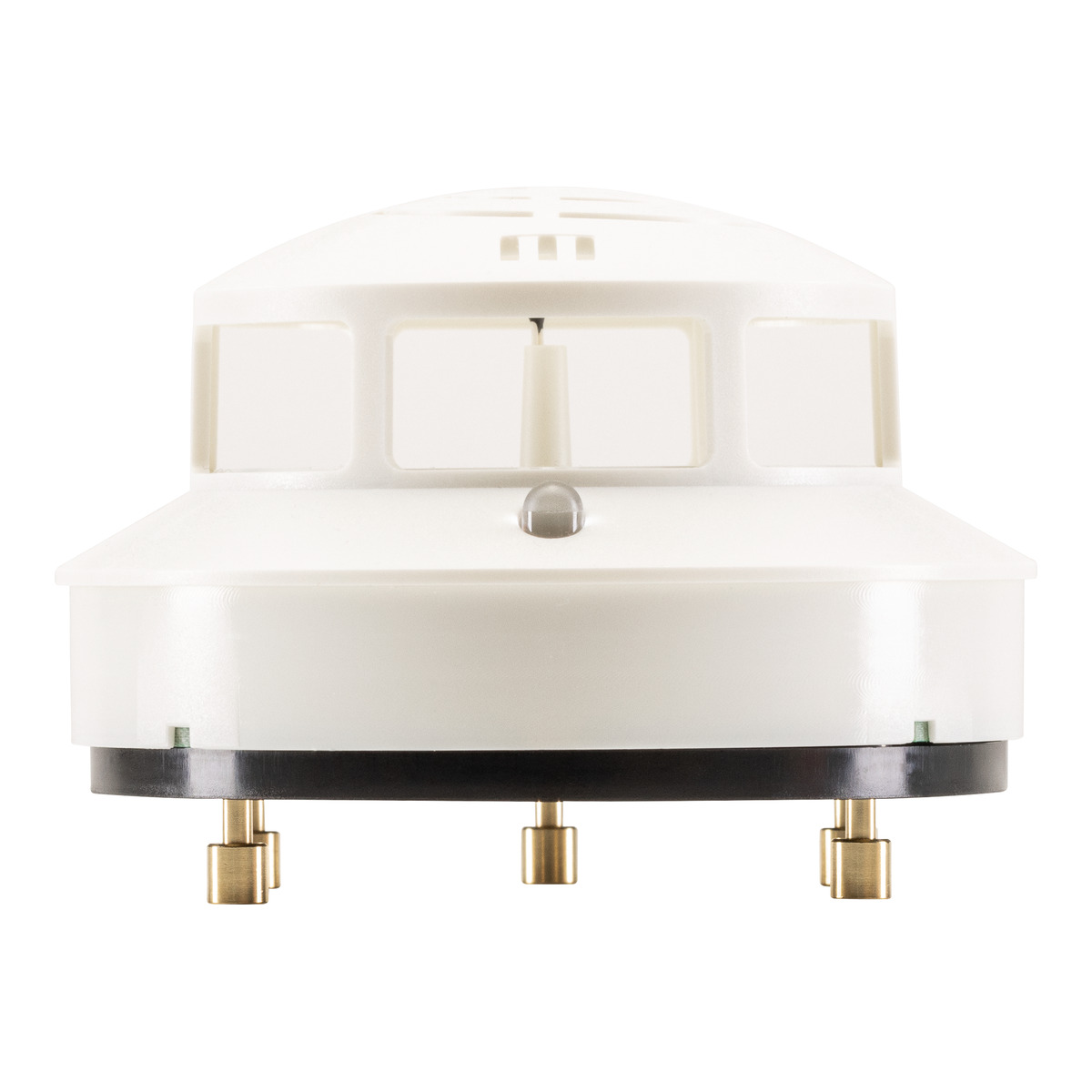

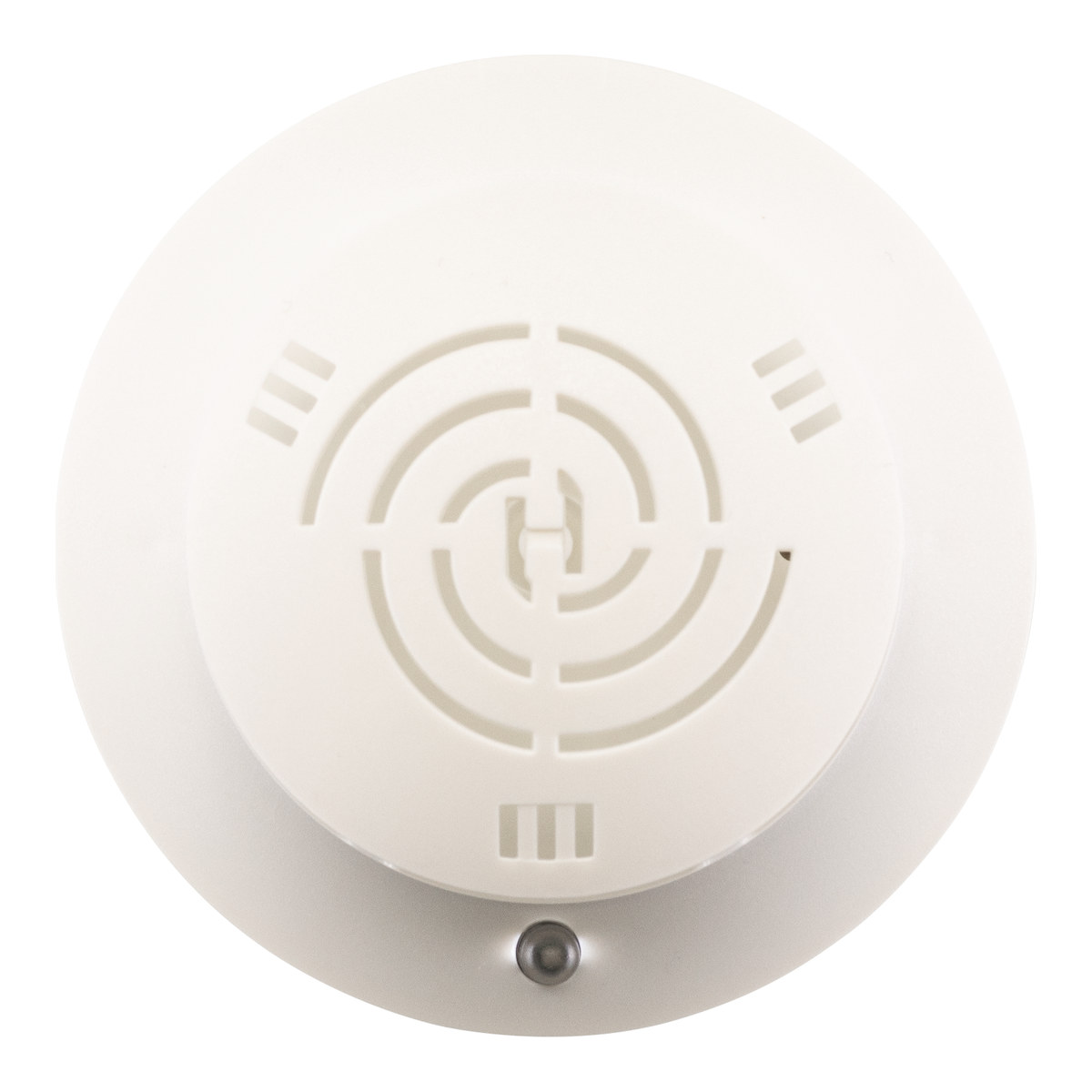

Thermoschalter Hekatron TDS 247

Sockel 143 A — Montagesockel für Aufputz-Deckenmontage Kurz & Knapp Montagesockel für Hekatron Rauchschalter ORS 142, ORS 142 AT, TDS 247 Aufputz-Deckenmontage in trockenen Räumen Integrierter Magnet zur optionalen Leitungsüberwachung (43 kΩ) Kompatibel mit allen Hekatron-Zentralen (FSZ Basis/Pro, RSZ kompakt) Produktbeschreibung Der Sockel 143 A ist der Standard-Montagesockel für die Aufputz-Deckenmontage von Hekatron Rauchschaltern und Thermoschaltern in Feststellanlagen. Er wird an der Decke verschraubt, der Melderkopf (ORS 142, ORS 142 AT oder TDS 247) wird anschließend aufgesteckt und durch Drehen verriegelt.Der integrierte Magnet ermöglicht die optionale Aktivierung der Leitungsüberwachung gemäß DIN EN 14637. Der Sockel 143 A kann auch auf den Konsolen K 143-S (Sturzmontage) und K 143-K (Kragarm) montiert werden. Kompatibilität Der Sockel ist kompatibel mit folgenden Hekatron Rauchschaltern und Thermoschaltern: ORS 142 — Standard-Rauchschalter (für Neuanlagen abG) ORS 142 AT RetroFit — Austausch-Rauchschalter (für Bestandsanlagen abZ) TDS 247 — Thermodifferentialschalter Nicht für den ORS 142 W: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt. Er benötigt keinen separaten Sockel der Serie 143. Passende Hekatron ProdukteHekatron ORS 155 F - Funkset Technische Daten EigenschaftWert MontageAufputz (Decke)EinsatzbereichTrockene InnenräumeLeitungsüberwachungOptional, per integriertem Magnet (43 kΩ)MaterialKunststoffFarbeWeißKonsolenmontageKompatibel mit K 143-S und K 143-K Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).

Sockel 143 AF — Montagesockel für Feuchträume Kurz & Knapp Montagesockel für Hekatron Rauchschalter ORS 142, ORS 142 AT, TDS 247 Feuchtraumausführung für erhöhte Schutzanforderung Integrierter Magnet zur optionalen Leitungsüberwachung (43 kΩ) Kompatibel mit allen Hekatron-Zentralen (FSZ Basis/Pro, RSZ kompakt) Produktbeschreibung Der Sockel 143 AF ist die Feuchtraum-Variante des Montagesockels für Hekatron Rauchschalter. Er eignet sich für den Einsatz in Umgebungen mit erhöhter Luftfeuchtigkeit, in denen der Standard-Sockel 143 A nicht ausreicht.Ansonsten identisch zum 143 A: Aufputz-Deckenmontage, integrierter Magnet für Leitungsüberwachung, Bajonettverschluss für Melderkopf. Kompatibilität Der Sockel ist kompatibel mit folgenden Hekatron Rauchschaltern und Thermoschaltern: ORS 142 — Standard-Rauchschalter (für Neuanlagen abG) ORS 142 AT RetroFit — Austausch-Rauchschalter (für Bestandsanlagen abZ) TDS 247 — Thermodifferentialschalter Nicht für den ORS 142 W: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt. Er benötigt keinen separaten Sockel der Serie 143. Passende Hekatron ProdukteHekatron ORS 155 F - Funkset Technische Daten EigenschaftWert MontageAufputz (Decke)EinsatzbereichFeuchträume, erhöhte LuftfeuchtigkeitLeitungsüberwachungOptional, per integriertem Magnet (43 kΩ)MaterialKunststoff, FeuchtraumausführungFarbeWeißKonsolenmontageKompatibel mit K 143-S und K 143-K Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).

Sockel 143 UH — Montagesockel für Unterputz und Hohldecken Kurz & Knapp Montagesockel für Hekatron Rauchschalter ORS 142, ORS 142 AT, TDS 247 Unterputz- und Hohldeckenmontage mit Blendring für flächenbündigen Einbau Integrierter Magnet zur optionalen Leitungsüberwachung (43 kΩ) Kompatibel mit allen Hekatron-Zentralen (FSZ Basis/Pro, RSZ kompakt) Produktbeschreibung Der Sockel 143 UH ermöglicht die Montage von Hekatron Rauchschaltern in abgehängten Decken und Hohldecken. Der mitgelieferte Blendring sorgt für einen sauberen, flächenbündigen Abschluss.Ideal für Verwaltungsgebäude und repräsentative Räume, in denen der Melder möglichst unauffällig integriert werden soll. Integrierter Magnet für optionale Leitungsüberwachung. Kompatibilität Der Sockel ist kompatibel mit folgenden Hekatron Rauchschaltern und Thermoschaltern: ORS 142 — Standard-Rauchschalter (für Neuanlagen abG) ORS 142 AT RetroFit — Austausch-Rauchschalter (für Bestandsanlagen abZ) TDS 247 — Thermodifferentialschalter Nicht für den ORS 142 W: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt. Er benötigt keinen separaten Sockel der Serie 143. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ Basis Technische Daten EigenschaftWert MontageUnterputz / HohldeckeEinsatzbereichAbgehängte Decken, flächenbündige MontageBlendringIm Lieferumfang enthaltenLeitungsüberwachungOptional, per integriertem Magnet (43 kΩ)MaterialKunststoffFarbeWeiß Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).

Sockel 143 W — Montagesockel für Wandmontage am Türsturz Kurz & Knapp Sturzmontage-Sockel für den runden Deckenmelder ORS 142 und TDS 247 an der Wand Nicht für den ORS 142 W — dieser hat eine eigene Bauform und wird direkt geschraubt Integrierter Magnet zur optionalen Leitungsüberwachung (43 kΩ) Mindestabstand 1 cm zu darüber liegenden Bauteilen Produktbeschreibung Der Sockel 143 W ermöglicht die Sturzmontage der runden Hekatron Deckenrauchschalter (ORS 142, ORS 142 AT, TDS 247) an der Wand im Sturzbereich über dem Feuerschutzabschluss. Der Abstand zwischen Melderachse und Wand muss dabei kleiner sein als der Sockeldurchmesser. Beim Einsatz am Sturz ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Der integrierte Magnet ermöglicht die optionale Leitungsüberwachung. Nicht verwechseln: Der Wandrauchschalter ORS 142 W ist ein eigenständiges Produkt mit eigener Bauform für die Wandmontage. Er wird direkt an die Wand geschraubt und benötigt keinen Sockel 143 W. Der Sockel 143 W ist für den Deckenmelder ORS 142, wenn dieser am Sturz montiert werden soll. Kompatibilität Der Sockel ist kompatibel mit folgenden Hekatron Rauchschaltern und Thermoschaltern: ORS 142 — Standard-Rauchschalter (für Neuanlagen abG) ORS 142 AT RetroFit — Austausch-Rauchschalter (für Bestandsanlagen abZ) TDS 247 — Thermodifferentialschalter Nicht für den ORS 142 W: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt. Er benötigt keinen separaten Sockel der Serie 143. Passende Hekatron ProdukteHekatron ORS 155 F - Funkset Technische Daten EigenschaftWert MontageWand / Sturz EinsatzbereichSturzmontage des ORS 142 und TDS 247 an der Wand Mindestabstand1 cm zu darüber liegenden Bauteilen LeitungsüberwachungOptional, per integriertem Magnet (43 kΩ) Kompatible MelderORS 142, ORS 142 AT, TDS 247 Nicht fürORS 142 W (eigene Bauform, direkte Wandmontage) MaterialKunststoff FarbeWeiß Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).

Dorma G GSR EMF 1 — Schließfolgeregler mit Feststellung im Standflügel Kurz & Knapp Gleitschiene mit Schließfolgeregler (GSR) und EMF-Feststellung im Standflügel Für zweiflügelige Türen mit zwei Dorma TS 93 Schließern Feststellpunkt 80°–120° (Contur), 24V DC, 1,4W Benötigt externe Rauchmeldezentrale RMZ für Brandschutz Schubstangen-Klemmsystem mit Überlastsicherung Contur Design, durchgehende Verkleidung, Bauhöhe 30 mm Produktbeschreibung Die dormakaba G GSR EMF 1 ist eine Gleitschiene mit integriertem Schließfolgeregler und elektromechanischer Feststellung im Standflügel. Der Schließfolgeregler (GSR) stellt sicher, dass bei zweiflügeligen Türen zuerst der Gangflügel und dann der Standflügel schließt — Voraussetzung für den Brandschutz. Die EMF-Einheit hält den Standflügel in einem einstellbaren Öffnungswinkel fest. Der Gangflügel hat keine Feststellung und schließt frei. Für Feststellung in beiden Flügeln wählen Sie die G GSR EMF 2. Wichtig: Kein Rauchmelder integriert. Externe RMZ für Brandschutztüren erforderlich. Die eigenständige Variante mit Rauchmelder ist die TS 93 GSR-EMR 1. Vorteile & Besonderheiten Schließfolgeregelung — Schubstangen-Klemmsystem mit Überlastsicherung Feststellung Standflügel — 80°–120° stufenlos einstellbar Kompaktes Design — durchgehende Verkleidung, Bauhöhe 30 mm Geringer Energieverbrauch — 1,4W bei 24V DC Normkonform — EN 1154, EN 1155, EN 1158 Barrierefreiheit — DIN 18040 mit Dorma TS 93 Lieferumfang GSR-Gleitschiene mit Schubstangen-Klemmsystem EMF-Einheit im Standflügel Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — 2× Dorma TS 93 separat bestellen Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert TypSchließfolgeregler mit EMF im Standflügel AnwendungZweiflügelige Türen FeststellungNur Standflügel Feststellpunkt80°–120° (Contur), stufenlos Max. Türblattbreite1250 mm je Flügel Betriebsspannung24 V DC Leistungsaufnahme1,4 W Einschaltdauer100 % ED AuslösemomentCa. 25–65 Nm bei 90° GSR-SystemSchubstangen-Klemmsystem mit Überlastsicherung AnsteuerungÜber externe RMZ oder 24V-Steuersystem Türschließer2× TS 93, EN 2–5 Bauhöhe Verkleidung30 mm DesignContur Design (durchgehende Verkleidung) Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer — Klasse 4/8/2-5/1/1/4 DIN EN 1155Feststellvorrichtungen — Klasse 3/8/3-5/1/1/3 DIN EN 1158Schließfolgeregler — Klasse 3/8/3-7/1/1/3 DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung Die GSR-EMF-Gleitschiene selbst ist wartungsfrei. Beachten Sie die Wartungsvorschriften der angeschlossenen externen Rauchmeldezentrale RMZ nach DIN 14677. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Kabel GSR-EMF9900064004500Verbindungskabel zwischen den Flügeln Schraube zum Gleitstück9900064007200Befestigungsschraube Benötigte Peripherie GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung RM-N Deckenrauchmelder64830900Zusätzliche Melder (an RMZ) Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufig gestellte Fragen Was bedeutet „EMF 1“?Die „1“ steht für Feststellung in nur einem Flügel — hier im Standflügel. Der Gangflügel schließt frei ohne Feststellung. Brauche ich eine externe RMZ?Ja. Die GSR-EMF hat keinen Rauchmelder. Für Brandschutztüren ist eine RMZ Pflicht. Wie viele Türschließer benötige ich?Zwei TS 93 — einen pro Flügel. Im Komplettset TS 93 GSR-EMF1 sind beide enthalten. Was ist der Unterschied zu GSR-EMF 1 G?Bei der GSR-EMF 1 G ist die Feststellung im Gangflügel statt im Standflügel. Gibt es eine Variante mit Rauchmelder?Ja, die TS 93 GSR-EMR 1 hat einen integrierten Rauchmelder und ist eine eigenständige Feststellanlage. Welche Türschließer werden benötigt?2× Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Kaufentscheidung GSR-EMF 1 oder GSR-EMF 2?EMF 1 = Feststellung nur im Standflügel. GSR-EMF 2 = Feststellung in beiden Flügeln. EMF 2 bei häufig genutzten Durchgängen, wo beide Flügel offen stehen sollen. EMF oder EMR?EMF benötigt eine externe RMZ (günstiger, wenn RMZ schon vorhanden). EMR ist eigenständig mit integriertem Rauchmelder (einfacher, aber teurer).

Hekatron ORS 142 — Optischer Rauchschalter für Feststellanlagen Kurz & Knapp Meistverkaufter Rauchschalter für Feststellanlagen weltweit Optische Raucherkennung nach dem Streulichtprinzip gemäß EN 54-7 Kompatibel mit über 20 Herstellern — von dormakaba über GEZE bis Assa Abloy Verschmutzungskompensation verlängert die Lebensdauer um das 2- bis 3-Fache Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 ist der De-facto-Standard unter den Rauchschaltern für Feststellanlagen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip (Tyndall-Effekt) und steuert über eine angeschlossene Zentrale die Schließung von Brand- und Rauchschutztüren. Die Auswerteelektronik überwacht kontinuierlich die Messkammer auf Verschmutzung und Störung. Eine selbstregelnde Alarmschwellennachführung sorgt für gleichbleibendes Ansprechverhalten über die gesamte Nutzungsdauer. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C aus — als Rückfallebene bei extrem schneller Brandentwicklung. Der ORS 142 ist in nahezu allen gängigen DIBt-Bauartgenehmigungen namhafter Steuerungs- und Schließerhersteller gelistet. Damit eignet er sich als universeller Rauchschalter für Neuinstallationen und als Ersatz für ältere Modelle wie den ORS 132. Einbindung in die Feststellanlage Der ORS 142 ist ein Bestandteil einer Feststellanlage (FSA) und funktioniert nur im Zusammenspiel mit weiteren Systemkomponenten. Der Signalweg: ORS 142 erkennt Rauch → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt selbstständig Die DIBt-Bauartgenehmigung gilt ausschließlich für die in der jeweiligen Zulassung aufgeführten Komponentenkombinationen. Wird ein Gerät durch eines ersetzt, das nicht in der Zulassung steht, ist eine Neuabnahme erforderlich. Der potentialfreie Öffner-Relaiskontakt des ORS 142 öffnet bei Alarm, Störung und Spannungsausfall — damit ist auch bei Stromverlust eine sichere Schließung gewährleistet. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W LeitungsüberwachungOptional, per Magnet im Sockel aktivierbar (43 kΩ Abschlusswiderstand) SchutzartIP 42 Betriebstemperatur-30 bis +60 °C Luftfeuchte (dauernd)10–95 % rF bei ≤34 °C / max. 35 g/m³ bei >34 °C AbmessungenØ 80 × H 33 mm (ohne Sockel) Gewicht82 g (ohne Sockel) FarbeWeiß (RAL 9010), Multicolor (MC) auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677), danach Austausch Kompatibilität Der ORS 142 ist der am breitesten zugelassene Rauchschalter für Feststellanlagen weltweit. Er ist in den DIBt-Bauartgenehmigungen folgender Hersteller gelistet: Hekatron-Zentralen — FSZ Basis (Z-6.500-2427), FSZ Pro (Z-6.500-2359), FSZ kompakt (Z-6.500-2394), RSZ kompakt (Z-6.500-2393) dormakaba / Dorma — RMZ Rauchmeldezentrale (Z-6.500-2372), auch mit Funk-Erweiterung. Der ORS 142 ersetzt den dormakaba RM-N als herstellerfreie Alternative. GEZE — FA GC 150 System als externer Rauchschalter. Alternative zum GEZE GC 152. Weitere kompatible Hersteller: Assa Abloy, C-Tec, Dictator, DMW Schwarze, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz und Stoebich. ORS 142 vs. dormakaba RM-N vs. GEZE GC 152 EigenschaftHekatron ORS 142dormakaba RM-NGEZE GC 152 Kompatibilität20+ HerstellerNur dormakaba RMZNur GEZE RSZ 6/7 abZ-BestandsanlagenORS 142 AT (RetroFit)—— Funk-VarianteORS 155 FRM-F (dormakaba Funeo)GC 172 VerschmutzungskompensationJa (2-3× Lebensdauer)JaJa Tauschzyklus8 Jahre8 Jahre8 Jahre SockelSerie 143dormakaba-SockelGEZE-Sockel Vorteil ORS 142: Universell einsetzbar in Feststellanlagen aller gängigen Hersteller. Der dormakaba RM-N und der GEZE GC 152 sind jeweils nur mit dem eigenen System kompatibel. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose Die Multi-Betriebszustandsanzeige des ORS 142 signalisiert den aktuellen Zustand über farbige LEDs: LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte Verschmutzung — Melder kompensiertGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8 Jahre)Geschlossen GelbStörungGeöffnet RotAlarm (Rauch oder Temperatur)Geöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomMögliche UrsacheMaßnahme LED wechselt Grün/GelbStarke Verschmutzung oder 8-Jahres-AustauschanzeigeHerstelldatum auf Typenschild prüfen. Über 8 Jahre: Melderkopf tauschen (ORS 142 AT RetroFit). Unter 8 Jahre: Verschmutzung → Melder tauschen (nicht reinigbar) LED Gelb dauerhaftStörung: Messkammenfehler, Sockelkontakt lose, KabelbruchMelder aus Sockel nehmen, Kontakte prüfen, neu einsetzen. Kabel auf Durchgang messen. Wiederholung: tauschen LED Rot, Tür schließt nichtAlarm erkannt, Haftmagnet löst nichtSignalweg prüfen: Zentrale (FSZ/RSZ/RMZ) → Relaisausgang → Magnet. Magnet separat testen (Spannung abnehmen) Fehlalarm ohne RauchDampf, Staub oder Insekten in der MesskammerMontageort prüfen. Staubige/dampfige Umgebung? → TDS 247 als Alternative (außer in Fluchtwegen). Melder tauschen, nicht reinigen Keine Reaktion auf PrüfaerosolMesskammer defekt oder Nutzungsdauer überschrittenHekatron Prüfaerosol 918/5 direkt in Einströmöffnung sprühen. Kein Ansprechen: Melder sofort tauschen Leitungsüberwachung meldet FehlerLÜ-Magnet im Sockel fehlt oder falsch positioniertSockel öffnen: Magnet vorhanden? Abschlusswiderstand am Stichende korrekt (43 kΩ)? Kabel durchmessen LED Grün + kurz Gelb (Blitzer)Leichte Verschmutzung — Kompensation aktivKein sofortiger Handlungsbedarf. Bei nächster Jahresprüfung beobachten Sockelwahl Der ORS 142 wird ohne Sockel geliefert. Je nach Montagesituation wird der passende Sockel aus der Hekatron-Serie 143 separat bestellt. Alle Sockel verfügen über einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung. SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume, erhöhte Schutzanforderung Sockel 143 WWandmontageFür ORS 142 W Wandmelder Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündige Montage Ergänzend stehen die Konsolen K 143-S (Sturzmontage) und K 143-K (Wandmontage bei Deckenhöhen über 5 m) zur Verfügung. Montagehinweise Die Montage erfolgt ausschließlich per Schraubbefestigung — Klebemontage ist normativ nicht zulässig. Der Sockel wird an der Decke befestigt, anschließend wird der Melderkopf aufgesteckt und durch Drehen verriegelt. Für die Verkabelung sind handelsübliche Fernmeldekabel verwendbar. Der Kabelquerschnitt richtet sich nach Stromaufnahme und Leitungslänge. Bei Wandmeldern (ORS 142 W) ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Die Planung der Melderanzahl und -position richtet sich nach der Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der jeweiligen DIBt-Bauartgenehmigung. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch gemäß DIN 14677 entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss. Seit dem 01.01.2020 unterscheidet das DIBt zwischen zwei Nummernkreisen: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 AT RetroFit (Art. 31-5000017-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 Standard (Art. 5000552-xxxx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Liegt sie unter 18 V DC, muss das Netzgerät ebenfalls getauscht werden (z. B. durch FSZ Basis oder RSZ kompakt). Wartung & Prüfung Die Wartung von Feststellanlagen ist in DIN 14677-1 geregelt. Folgende Prüfintervalle gelten: Monatlich — Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen, Tür muss vollständig schließen. Durchführung durch eingewiesene Person. Vierteljährlich — wie monatlich. Nach 12 fehlerfreien Monatsprüfungen auf Vierteljahr umstellbar. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2. Vollständige Inspektion aller Komponenten. Prüfmethode: Funktionstest ausschließlich mit Prüfaerosol, z. B. Hekatron 918/5 (FCKW-frei, 250 ml). Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Einsatzgebiete Der ORS 142 ist für den Einsatz in Feststellanlagen an folgenden Abschlüssen zugelassen: Drehflügeltüren — einflügelig und zweiflügelig, Brand- und Rauchschutztüren Schiebetüren — mit entsprechender Feststellvorrichtung Tore — Feuerschutztore mit Feststellanlage Bahngebundene Förderanlagen — automatische Transportsysteme über Brandabschnitte Feuerschutzvorhänge — textile Brandschutzabschlüsse Einschränkungen: Feststellanlagen dürfen nur an Innenwänden betrieben werden. In staubigen oder dampfigen Umgebungen (Küche, Werkstatt, Lager) ist der Thermoschalter TDS 247 die geeignetere Wahl — außer in Flucht- und Rettungswegen, dort sind ausschließlich optische Rauchschalter zulässig. Modellvergleich: Hekatron Rauch- und Thermoschalter Die Hekatron Melder-Familie deckt alle Montagesituationen ab — von der Standard-Neuinstallation bis zur kabelfreien Nachrüstung: ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen in öffentlichen Gebäuden DIBt-Zulassungen für den ORS 142: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen) sowie zahlreiche herstellerspezifische Zulassungen. Häufige Fragen zum ORS 142 Wie oft muss der ORS 142 geprüft werden?Monatliche Funktionsprüfung durch eingewiesene Person (nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar). Jährliche Fachprüfung durch Fachkraft nach DIN 14677-2. Wann ist der Meldertausch nach 8 Jahren fällig?Gemäß DIN 14677 müssen optische Rauchschalter mit Verschmutzungskompensation (wie der ORS 142) nach 8 Jahren ausgetauscht werden. Melder ohne Verschmutzungskompensation bereits nach 5 Jahren. Der ORS 142 zeigt die fällige Nutzungsdauer durch wechselnde Grün/Gelb-LED an. Das Herstelldatum steht auf dem Typenschild. Welchen Ersatzmelder beim 8-Jahres-Tausch — AT oder Standard?Das hängt von der Zulassungsnummer der Feststellanlage ab. Bestandsanlagen mit alter Zulassung Z-6.5-xxxx (abZ): nur ORS 142 AT RetroFit (Art. 31-5000017-04-xx). Neuanlagen mit Z-6.500-xxxx (abG): nur ORS 142 Standard (Art. 5000552-xxxx). Wird das falsche Produkt eingesetzt, verliert die Anlage ihre DIBt-Zulassung. Kann ich den ORS 142 reinigen statt tauschen?Nein. Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Bei Verschmutzung oder Erreichen der Nutzungsdauer ist ausschließlich ein Austausch zulässig. Ist der ORS 142 mit Dorma / dormakaba RMZ kompatibel?Ja. Der ORS 142 ist in der DIBt-Bauartgenehmigung der dormakaba RMZ (Z-6.500-2372) gelistet. Er kann als Alternative zum dormakaba RM-N eingesetzt werden und funktioniert kabelgebunden oder über das Hekatron Funksystem 155 F. Ersetzt der ORS 142 den älteren ORS 132?Ja, der ORS 142 ist der direkte Nachfolger des ORS 132. Beim Austausch unbedingt beachten: Die Energieversorgungen älterer Geräte (NAG 03, NG 519 etc.) sind möglicherweise nicht mehr geeignet — Ausgangsspannung vorher messen. Liegt sie unter 18 V DC, muss das Netzgerät mit getauscht werden (z. B. FSZ Basis, RSZ kompakt). Wie aktiviere ich die Leitungsüberwachung?Durch Einsetzen des beiliegenden Magneten in den Sockel (Serie 143). Der Abschlusswiderstand beträgt 43 kΩ. Die Leitungsüberwachung funktioniert mit Hekatron FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt sowie mit zugelassenen Gleitschienen namhafter Hersteller. Mit älteren Netzteilen (NAG 03, NG 519) ist die LÜ nicht möglich. Welchen Sockel brauche ich?Für Deckenmontage: Sockel 143 A (Standard) oder 143 UH (Unterputz/Hohldecke). Für Wandmontage: Sockel 143 W. Für Feuchträume: Sockel 143 AF. Alle Sockel enthalten einen Magneten zur optionalen Leitungsüberwachung. Was ist der Unterschied zum GEZE GC 152 und dormakaba RM-N?Alle drei sind optische Rauchschalter nach EN 54-7 mit 8-Jahres-Tauschzyklus. Der entscheidende Unterschied: Der ORS 142 ist in den DIBt-Zulassungen von über 20 Herstellern gelistet und damit universell einsetzbar. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Muss ich bei Anlagen älter als 16 Jahre etwas beachten?Ja. Bei älteren Anlagen können die Kondensatoren im Netzgerät ausgetrocknet sein, wodurch die Ausgangsspannung unter 18 V DC fällt. Der neue Melder erkennt die Unterspannung und meldet eine Störung (gelbe LED). Empfehlung: Vor dem Meldertausch die Spannung messen — bei unter 18 V das Netzgerät mit tauschen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol — empfohlen: Hekatron 918/5 (FCKW-frei, 250 ml, ca. 200 Prüfungen). Aerosol direkt in die Einströmöffnung sprühen. Nach Auslösung muss die Tür vollständig schließen. Kaufberatung: Welcher Rauchschalter für Ihre Feststellanlage? Neuinstallation (abG) oder Austausch in Bestandsanlage (abZ)?Entscheidend ist die Zulassungsnummer auf dem Abnahmeschild der Feststellanlage. Neuanlagen mit Z-6.500-xxxx (abG): ORS 142 Standard bestellen. Bestandsanlagen mit Z-6.5-xxxx (abZ): ORS 142 AT RetroFit bestellen. Falsches Produkt führt zum Verlust der DIBt-Zulassung. Kabel oder Funk — wann lohnt sich das Funksystem?Das Funksystem ORS 155 F spart bis zu 60 % Montagezeit und bis zu 1.500 € durch entfallende Verkabelung. Ideal für Nachrüstung in Bestandsbauten, Denkmalschutz und schwierige Leitungsführung. Für Neubauten mit vorhandener Kabelinfrastruktur ist der kabelgebundene ORS 142 die wirtschaftlichere Wahl — kein Batterietausch alle 8 Jahre. Optischer Rauchschalter oder Thermoschalter (TDS 247)?In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter (ORS 142) zulässig — Thermoschalter dort verboten. Der TDS 247 eignet sich für staubige, dampfige oder rauchige Umgebungen (Küchen, Werkstätten, Lager), in denen der ORS 142 Fehlalarme auslösen würde. ORS 142 oder dormakaba RM-N oder GEZE GC 152?Der ORS 142 ist mit über 20 Herstellern kompatibel und damit die universellste Wahl. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Vorteil ORS 142: Sie können die Zentrale wechseln, ohne den Melder tauschen zu müssen. Brauche ich eine separate Zentrale?Ja. Der ORS 142 benötigt eine Feststellanlagen-Zentrale. Hekatron: FSZ Basis, FSZ Pro, RSZ kompakt (Einzeltür mit integriertem Rauchschalter). Oder: dormakaba RMZ, GEZE RSZ. Die RSZ kompakt hat einen integrierten Melder — dort wird kein separater ORS 142 benötigt. Welches Zubehör brauche ich zusätzlich?Mindestens: 1× Sockel (143 A für Decke, 143 W für Wand). Empfohlen: Prüfaerosol Hekatron 918/5 für die monatliche Funktionsprüfung. Außerdem Pflicht: Ein Handauslösetaster (HAT 02/03 kabelgebunden oder HAT 155 F Funk) — jede Feststellanlage muss auch manuell auslösbar sein. Wer darf die Feststellanlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers oder vom Hersteller autorisierte Fachkräfte. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Hekatron bietet die Seminare R 6.1 (Standard) und R 6.2 (erweitert) an. Kann ich den Melder selbst tauschen?Den Melderkopf wechseln (Sockel aufstecken, drehen) darf eine eingewiesene Person. Die Abnahme nach Tausch erfordert jedoch eine autorisierte Fachkraft, wenn das neue Gerät nicht in der bestehenden Zulassung aufgeführt ist. Den Netzanschluss darf ausschließlich eine Elektrofachkraft durchführen. Ist die Feststellanlage für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen gelten ausschließlich für Abschlüsse an Innenwänden.

Dorma Programmschalter PG-D1 — ohne Schlüsselschalter Programmschalter für dormakaba Feststellanlagen — ohne Schlüsselschalter. Kurz & Knapp Programmschalter PG-D1 — ohne Schlüsselschalter Schaltet zwischen den Betriebsarten der Feststellanlage Montage am Türrahmen oder in der Nähe der Tür Produktbeschreibung Der Dorma Programmschalter PG-D1 ermöglicht das Umschalten zwischen verschiedenen Betriebsarten der Feststellanlage (z. B. Feststellung ein/aus, Schließverzögerung). Ohne schlüsselschalter. Kompatibilität Kompatibel mit: dormakaba RMZ (Contur und XEA), Feststellanlagen mit Programmschalter-Anschluss. Passende Produkte Dorma Programmschalter PG-D3 abschließbar Athmer Fingerschutzrollo NR-25 → Alle Ersatzteile Drehtürantriebe Häufig gestellte Fragen PG-D1 oder PG-D3?PG-D1: Ohne Schlüssel, jeder kann umschalten. PG-D3: Abschließbar, nur berechtigte Personen. Wann brauche ich einen Programmschalter?Wenn Sie die Betriebsart der Feststellanlage bequem umschalten möchten, z. B. für Nachtbetrieb. Was ist der Unterschied zwischen abschließbar und nicht abschließbar?Der abschließbare Programmschalter (PG-D3) verhindert unbefugtes Umschalten. Empfohlen für öffentlich zugängliche Bereiche.

Dorma Programmschalter PG-D3 — abschließbar (mit Schlüsselschalter) Programmschalter für dormakaba Feststellanlagen — abschließbar (mit Schlüsselschalter). Kurz & Knapp Programmschalter PG-D3 — abschließbar (mit Schlüsselschalter) Schaltet zwischen den Betriebsarten der Feststellanlage Montage am Türrahmen oder in der Nähe der Tür Produktbeschreibung Der Dorma Programmschalter PG-D3 ermöglicht das Umschalten zwischen verschiedenen Betriebsarten der Feststellanlage (z. B. Feststellung ein/aus, Schließverzögerung). Abschließbar (mit schlüsselschalter). Kompatibilität Kompatibel mit: dormakaba RMZ (Contur und XEA), Feststellanlagen mit Programmschalter-Anschluss. Passende Produkte Dorma Programmschalter PG-D1 Athmer Fingerschutzrollo NR-25 → Alle Ersatzteile Drehtürantriebe Häufig gestellte Fragen PG-D1 oder PG-D3?PG-D1: Ohne Schlüssel, jeder kann umschalten. PG-D3: Abschließbar, nur berechtigte Personen. Wann brauche ich einen Programmschalter?Wenn Sie die Betriebsart der Feststellanlage bequem umschalten möchten, z. B. für Nachtbetrieb. Was ist der Unterschied zwischen abschließbar und nicht abschließbar?Der abschließbare Programmschalter (PG-D3) verhindert unbefugtes Umschalten. Empfohlen für öffentlich zugängliche Bereiche.

Dorma Ellbogenschalter Großflächentaster 'Ellbogenschalter' mit Tastwippe. Kurz & Knapp Großflächentaster 'Ellbogenschalter' mit Tastwippe Für barrierefreie Türanlagen und Feststellanlagen Einfache Bedienung auch mit Ellbogen oder Unterarm Produktbeschreibung Der Dorma Ellbogenschalter ermöglicht das berührungslose oder großflächige Auslösen von Türautomatiken und Feststellanlagen. Ideal für barrierefreie Zugänge. Kompatibilität Kompatibel mit: dormakaba Türautomatiken und Feststellanlagen mit Tasteranschluss. Passende Produkte GEZE GC 302 R Radarbewegungsmelder Großflächentaster "Tür Auf" mit Tastwippe Großflächentaster "Tür Auf" Aufputz mit Tastwippe → Alle Impulsgeber für Automatiktüren Häufig gestellte Fragen Wann Großflächentaster?Für barrierefreie Türen, Krankenhäuser, Pflegeeinrichtungen — überall wo Bedienung mit Ellbogen nötig ist. Aufputz oder Unterputz?AP: Einfache Nachrüstung. UP: Eleganter, bündig in der Wand. Benötige ich den Taster für meine Feststellanlage?Ein Handtaster ist bei Feststellanlagen nach DIN 14677 vorgeschrieben, um die Anlage manuell auslösen zu können.

GEZE Notausschalter mit Glasscheibe Not-Aus-Schalter für automatische GEZE Drehtürantriebe. Stoppt den Antrieb im Notfall durch Eindrücken der Glasscheibe. Kurz & Knapp: Not-Aus-Funktion für automatische Drehtürantriebe Glasscheibe zum Eindrücken im Notfall Aufputz-Montage, gut sichtbar Vorgeschrieben für automatische Türsysteme Produktbeschreibung Der GEZE Notausschalter mit Glasscheibe ist ein sicherheitsrelevantes Bauteil für automatische Drehtürantriebe. Im Notfall wird die Glasscheibe eingedrückt und der Antrieb sofort gestoppt. Die Tür kann anschließend manuell bedient werden. Der Notausschalter ist für automatische Türsysteme vorgeschrieben und wird gut sichtbar in der Nähe der Tür montiert. Technische Daten EigenschaftWert TypNotausschalter mit Glasscheibe MontageAufputz EinsatzbereichAutomatische Drehtürantriebe Einsatzbereiche und kompatible Systeme SystemFunktion Feststellanlagen (RSZ 6 / RSZ 7)Notauslösung aller Feststellanlagen Freilauftürschließer (TS 5000 EFS)Notabschaltung des Freilaufs RWA-AnlagenAlternative zum FT 4 A RWA-Taster Bei Auslösung muss die Ersatzglasscheibe getauscht werden. Der Notausschalter ist nach Glasscheibenwechsel sofort wieder einsatzbereit. Häufige Fragen Wann ist ein Notausschalter Pflicht?Bei Feststellanlagen mit Freilauftürschließern (EFS) ist ein Unterbrechertaster nach Baurecht vorgeschrieben. Der Notausschalter erfüllt diese Anforderung und bietet zusätzlich eine deutlich sichtbare Notsituation-Kennzeichnung. Kann der Notausschalter mit dem Unterbrechertaster kombiniert werden?Ja. Typische Konfiguration: Unterbrechertaster an der Tür für den Regelbetrieb, Notausschalter an der Pforte oder am Fluchtweg für Notsituationen. KaufentscheidungWann brauche ich einen Notausschalter?Der Notausschalter wird in Automatiktür-Anlagen eingesetzt, um die Tür im Notfall sofort in eine sichere Position zu bringen. Er ist Pflicht in Flucht- und Rettungswegen mit Automatiktüren.Notausschalter oder Nottaster — was ist der Unterschied?Der Notausschalter mit Glasscheibe muss durch Einschlagen der Scheibe aktiviert werden — das verhindert versehentliche Auslösung. Ein Nottaster kann einfach gedrückt werden. In Flucht- und Rettungswegen ist der Notausschalter mit Glasscheibe die übliche Lösung.

Hekatron ORS 142 — Optischer Rauchschalter für Feststellanlagen Kurz & Knapp Meistverkaufter Rauchschalter für Feststellanlagen weltweit Optische Raucherkennung nach dem Streulichtprinzip gemäß EN 54-7 Kompatibel mit über 20 Herstellern — von dormakaba über GEZE bis Assa Abloy Verschmutzungskompensation verlängert die Lebensdauer um das 2- bis 3-Fache Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 ist der De-facto-Standard unter den Rauchschaltern für Feststellanlagen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip (Tyndall-Effekt) und steuert über eine angeschlossene Zentrale die Schließung von Brand- und Rauchschutztüren. Die Auswerteelektronik überwacht kontinuierlich die Messkammer auf Verschmutzung und Störung. Eine selbstregelnde Alarmschwellennachführung sorgt für gleichbleibendes Ansprechverhalten über die gesamte Nutzungsdauer. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C aus — als Rückfallebene bei extrem schneller Brandentwicklung. Der ORS 142 ist in nahezu allen gängigen DIBt-Bauartgenehmigungen namhafter Steuerungs- und Schließerhersteller gelistet. Damit eignet er sich als universeller Rauchschalter für Neuinstallationen und als Ersatz für ältere Modelle wie den ORS 132. Einbindung in die Feststellanlage Der ORS 142 ist ein Bestandteil einer Feststellanlage (FSA) und funktioniert nur im Zusammenspiel mit weiteren Systemkomponenten. Der Signalweg: ORS 142 erkennt Rauch → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt selbstständig Die DIBt-Bauartgenehmigung gilt ausschließlich für die in der jeweiligen Zulassung aufgeführten Komponentenkombinationen. Wird ein Gerät durch eines ersetzt, das nicht in der Zulassung steht, ist eine Neuabnahme erforderlich. Der potentialfreie Öffner-Relaiskontakt des ORS 142 öffnet bei Alarm, Störung und Spannungsausfall — damit ist auch bei Stromverlust eine sichere Schließung gewährleistet. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W LeitungsüberwachungOptional, per Magnet im Sockel aktivierbar (43 kΩ Abschlusswiderstand) SchutzartIP 42 Betriebstemperatur-30 bis +60 °C Luftfeuchte (dauernd)10–95 % rF bei ≤34 °C / max. 35 g/m³ bei >34 °C AbmessungenØ 80 × H 33 mm (ohne Sockel) Gewicht82 g (ohne Sockel) FarbeWeiß (RAL 9010), Multicolor (MC) auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677), danach Austausch Kompatibilität Der ORS 142 ist der am breitesten zugelassene Rauchschalter für Feststellanlagen weltweit. Er ist in den DIBt-Bauartgenehmigungen folgender Hersteller gelistet: Hekatron-Zentralen — FSZ Basis (Z-6.500-2427), FSZ Pro (Z-6.500-2359), FSZ kompakt (Z-6.500-2394), RSZ kompakt (Z-6.500-2393) dormakaba / Dorma — RMZ Rauchmeldezentrale (Z-6.500-2372), auch mit Funk-Erweiterung. Der ORS 142 ersetzt den dormakaba RM-N als herstellerfreie Alternative. GEZE — FA GC 150 System als externer Rauchschalter. Alternative zum GEZE GC 152. Weitere kompatible Hersteller: Assa Abloy, C-Tec, Dictator, DMW Schwarze, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz und Stoebich. ORS 142 vs. dormakaba RM-N vs. GEZE GC 152 EigenschaftHekatron ORS 142dormakaba RM-NGEZE GC 152 Kompatibilität20+ HerstellerNur dormakaba RMZNur GEZE RSZ 6/7 abZ-BestandsanlagenORS 142 AT (RetroFit)—— Funk-VarianteORS 155 FRM-F (dormakaba Funeo)GC 172 VerschmutzungskompensationJa (2-3× Lebensdauer)JaJa Tauschzyklus8 Jahre8 Jahre8 Jahre SockelSerie 143dormakaba-SockelGEZE-Sockel Vorteil ORS 142: Universell einsetzbar in Feststellanlagen aller gängigen Hersteller. Der dormakaba RM-N und der GEZE GC 152 sind jeweils nur mit dem eigenen System kompatibel. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose Die Multi-Betriebszustandsanzeige des ORS 142 signalisiert den aktuellen Zustand über farbige LEDs: LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte Verschmutzung — Melder kompensiertGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8 Jahre)Geschlossen GelbStörungGeöffnet RotAlarm (Rauch oder Temperatur)Geöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomMögliche UrsacheMaßnahme LED wechselt Grün/GelbStarke Verschmutzung oder 8-Jahres-AustauschanzeigeHerstelldatum auf Typenschild prüfen. Über 8 Jahre: Melderkopf tauschen (ORS 142 AT RetroFit). Unter 8 Jahre: Verschmutzung → Melder tauschen (nicht reinigbar) LED Gelb dauerhaftStörung: Messkammenfehler, Sockelkontakt lose, KabelbruchMelder aus Sockel nehmen, Kontakte prüfen, neu einsetzen. Kabel auf Durchgang messen. Wiederholung: tauschen LED Rot, Tür schließt nichtAlarm erkannt, Haftmagnet löst nichtSignalweg prüfen: Zentrale (FSZ/RSZ/RMZ) → Relaisausgang → Magnet. Magnet separat testen (Spannung abnehmen) Fehlalarm ohne RauchDampf, Staub oder Insekten in der MesskammerMontageort prüfen. Staubige/dampfige Umgebung? → TDS 247 als Alternative (außer in Fluchtwegen). Melder tauschen, nicht reinigen Keine Reaktion auf PrüfaerosolMesskammer defekt oder Nutzungsdauer überschrittenHekatron Prüfaerosol 918/5 direkt in Einströmöffnung sprühen. Kein Ansprechen: Melder sofort tauschen Leitungsüberwachung meldet FehlerLÜ-Magnet im Sockel fehlt oder falsch positioniertSockel öffnen: Magnet vorhanden? Abschlusswiderstand am Stichende korrekt (43 kΩ)? Kabel durchmessen LED Grün + kurz Gelb (Blitzer)Leichte Verschmutzung — Kompensation aktivKein sofortiger Handlungsbedarf. Bei nächster Jahresprüfung beobachten Sockelwahl Der ORS 142 wird ohne Sockel geliefert. Je nach Montagesituation wird der passende Sockel aus der Hekatron-Serie 143 separat bestellt. Alle Sockel verfügen über einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung. SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume, erhöhte Schutzanforderung Sockel 143 WWandmontageFür ORS 142 W Wandmelder Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündige Montage Ergänzend stehen die Konsolen K 143-S (Sturzmontage) und K 143-K (Wandmontage bei Deckenhöhen über 5 m) zur Verfügung. Montagehinweise Die Montage erfolgt ausschließlich per Schraubbefestigung — Klebemontage ist normativ nicht zulässig. Der Sockel wird an der Decke befestigt, anschließend wird der Melderkopf aufgesteckt und durch Drehen verriegelt. Für die Verkabelung sind handelsübliche Fernmeldekabel verwendbar. Der Kabelquerschnitt richtet sich nach Stromaufnahme und Leitungslänge. Bei Wandmeldern (ORS 142 W) ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Die Planung der Melderanzahl und -position richtet sich nach der Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der jeweiligen DIBt-Bauartgenehmigung. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch gemäß DIN 14677 entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss. Seit dem 01.01.2020 unterscheidet das DIBt zwischen zwei Nummernkreisen: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 AT RetroFit (Art. 31-5000017-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 Standard (Art. 5000552-xxxx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Liegt sie unter 18 V DC, muss das Netzgerät ebenfalls getauscht werden (z. B. durch FSZ Basis oder RSZ kompakt). Wartung & Prüfung Die Wartung von Feststellanlagen ist in DIN 14677-1 geregelt. Folgende Prüfintervalle gelten: Monatlich — Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen, Tür muss vollständig schließen. Durchführung durch eingewiesene Person. Vierteljährlich — wie monatlich. Nach 12 fehlerfreien Monatsprüfungen auf Vierteljahr umstellbar. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2. Vollständige Inspektion aller Komponenten. Prüfmethode: Funktionstest ausschließlich mit Prüfaerosol, z. B. Hekatron 918/5 (FCKW-frei, 250 ml). Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Einsatzgebiete Der ORS 142 ist für den Einsatz in Feststellanlagen an folgenden Abschlüssen zugelassen: Drehflügeltüren — einflügelig und zweiflügelig, Brand- und Rauchschutztüren Schiebetüren — mit entsprechender Feststellvorrichtung Tore — Feuerschutztore mit Feststellanlage Bahngebundene Förderanlagen — automatische Transportsysteme über Brandabschnitte Feuerschutzvorhänge — textile Brandschutzabschlüsse Einschränkungen: Feststellanlagen dürfen nur an Innenwänden betrieben werden. In staubigen oder dampfigen Umgebungen (Küche, Werkstatt, Lager) ist der Thermoschalter TDS 247 die geeignetere Wahl — außer in Flucht- und Rettungswegen, dort sind ausschließlich optische Rauchschalter zulässig. Modellvergleich: Hekatron Rauch- und Thermoschalter Die Hekatron Melder-Familie deckt alle Montagesituationen ab — von der Standard-Neuinstallation bis zur kabelfreien Nachrüstung: ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen in öffentlichen Gebäuden DIBt-Zulassungen für den ORS 142: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen) sowie zahlreiche herstellerspezifische Zulassungen. Häufige Fragen zum ORS 142 Wie oft muss der ORS 142 geprüft werden?Monatliche Funktionsprüfung durch eingewiesene Person (nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar). Jährliche Fachprüfung durch Fachkraft nach DIN 14677-2. Wann ist der Meldertausch nach 8 Jahren fällig?Gemäß DIN 14677 müssen optische Rauchschalter mit Verschmutzungskompensation (wie der ORS 142) nach 8 Jahren ausgetauscht werden. Melder ohne Verschmutzungskompensation bereits nach 5 Jahren. Der ORS 142 zeigt die fällige Nutzungsdauer durch wechselnde Grün/Gelb-LED an. Das Herstelldatum steht auf dem Typenschild. Welchen Ersatzmelder beim 8-Jahres-Tausch — AT oder Standard?Das hängt von der Zulassungsnummer der Feststellanlage ab. Bestandsanlagen mit alter Zulassung Z-6.5-xxxx (abZ): nur ORS 142 AT RetroFit (Art. 31-5000017-04-xx). Neuanlagen mit Z-6.500-xxxx (abG): nur ORS 142 Standard (Art. 5000552-xxxx). Wird das falsche Produkt eingesetzt, verliert die Anlage ihre DIBt-Zulassung. Kann ich den ORS 142 reinigen statt tauschen?Nein. Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Bei Verschmutzung oder Erreichen der Nutzungsdauer ist ausschließlich ein Austausch zulässig. Ist der ORS 142 mit Dorma / dormakaba RMZ kompatibel?Ja. Der ORS 142 ist in der DIBt-Bauartgenehmigung der dormakaba RMZ (Z-6.500-2372) gelistet. Er kann als Alternative zum dormakaba RM-N eingesetzt werden und funktioniert kabelgebunden oder über das Hekatron Funksystem 155 F. Ersetzt der ORS 142 den älteren ORS 132?Ja, der ORS 142 ist der direkte Nachfolger des ORS 132. Beim Austausch unbedingt beachten: Die Energieversorgungen älterer Geräte (NAG 03, NG 519 etc.) sind möglicherweise nicht mehr geeignet — Ausgangsspannung vorher messen. Liegt sie unter 18 V DC, muss das Netzgerät mit getauscht werden (z. B. FSZ Basis, RSZ kompakt). Wie aktiviere ich die Leitungsüberwachung?Durch Einsetzen des beiliegenden Magneten in den Sockel (Serie 143). Der Abschlusswiderstand beträgt 43 kΩ. Die Leitungsüberwachung funktioniert mit Hekatron FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt sowie mit zugelassenen Gleitschienen namhafter Hersteller. Mit älteren Netzteilen (NAG 03, NG 519) ist die LÜ nicht möglich. Welchen Sockel brauche ich?Für Deckenmontage: Sockel 143 A (Standard) oder 143 UH (Unterputz/Hohldecke). Für Wandmontage: Sockel 143 W. Für Feuchträume: Sockel 143 AF. Alle Sockel enthalten einen Magneten zur optionalen Leitungsüberwachung. Was ist der Unterschied zum GEZE GC 152 und dormakaba RM-N?Alle drei sind optische Rauchschalter nach EN 54-7 mit 8-Jahres-Tauschzyklus. Der entscheidende Unterschied: Der ORS 142 ist in den DIBt-Zulassungen von über 20 Herstellern gelistet und damit universell einsetzbar. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Muss ich bei Anlagen älter als 16 Jahre etwas beachten?Ja. Bei älteren Anlagen können die Kondensatoren im Netzgerät ausgetrocknet sein, wodurch die Ausgangsspannung unter 18 V DC fällt. Der neue Melder erkennt die Unterspannung und meldet eine Störung (gelbe LED). Empfehlung: Vor dem Meldertausch die Spannung messen — bei unter 18 V das Netzgerät mit tauschen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol — empfohlen: Hekatron 918/5 (FCKW-frei, 250 ml, ca. 200 Prüfungen). Aerosol direkt in die Einströmöffnung sprühen. Nach Auslösung muss die Tür vollständig schließen. Kaufberatung: Welcher Rauchschalter für Ihre Feststellanlage? Neuinstallation (abG) oder Austausch in Bestandsanlage (abZ)?Entscheidend ist die Zulassungsnummer auf dem Abnahmeschild der Feststellanlage. Neuanlagen mit Z-6.500-xxxx (abG): ORS 142 Standard bestellen. Bestandsanlagen mit Z-6.5-xxxx (abZ): ORS 142 AT RetroFit bestellen. Falsches Produkt führt zum Verlust der DIBt-Zulassung. Kabel oder Funk — wann lohnt sich das Funksystem?Das Funksystem ORS 155 F spart bis zu 60 % Montagezeit und bis zu 1.500 € durch entfallende Verkabelung. Ideal für Nachrüstung in Bestandsbauten, Denkmalschutz und schwierige Leitungsführung. Für Neubauten mit vorhandener Kabelinfrastruktur ist der kabelgebundene ORS 142 die wirtschaftlichere Wahl — kein Batterietausch alle 8 Jahre. Optischer Rauchschalter oder Thermoschalter (TDS 247)?In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter (ORS 142) zulässig — Thermoschalter dort verboten. Der TDS 247 eignet sich für staubige, dampfige oder rauchige Umgebungen (Küchen, Werkstätten, Lager), in denen der ORS 142 Fehlalarme auslösen würde. ORS 142 oder dormakaba RM-N oder GEZE GC 152?Der ORS 142 ist mit über 20 Herstellern kompatibel und damit die universellste Wahl. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Vorteil ORS 142: Sie können die Zentrale wechseln, ohne den Melder tauschen zu müssen. Brauche ich eine separate Zentrale?Ja. Der ORS 142 benötigt eine Feststellanlagen-Zentrale. Hekatron: FSZ Basis, FSZ Pro, RSZ kompakt (Einzeltür mit integriertem Rauchschalter). Oder: dormakaba RMZ, GEZE RSZ. Die RSZ kompakt hat einen integrierten Melder — dort wird kein separater ORS 142 benötigt. Welches Zubehör brauche ich zusätzlich?Mindestens: 1× Sockel (143 A für Decke, 143 W für Wand). Empfohlen: Prüfaerosol Hekatron 918/5 für die monatliche Funktionsprüfung. Außerdem Pflicht: Ein Handauslösetaster (HAT 02/03 kabelgebunden oder HAT 155 F Funk) — jede Feststellanlage muss auch manuell auslösbar sein. Wer darf die Feststellanlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers oder vom Hersteller autorisierte Fachkräfte. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Hekatron bietet die Seminare R 6.1 (Standard) und R 6.2 (erweitert) an. Kann ich den Melder selbst tauschen?Den Melderkopf wechseln (Sockel aufstecken, drehen) darf eine eingewiesene Person. Die Abnahme nach Tausch erfordert jedoch eine autorisierte Fachkraft, wenn das neue Gerät nicht in der bestehenden Zulassung aufgeführt ist. Den Netzanschluss darf ausschließlich eine Elektrofachkraft durchführen. Ist die Feststellanlage für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen gelten ausschließlich für Abschlüsse an Innenwänden.

Sockel 143 A — Montagesockel für Aufputz-Deckenmontage Kurz & Knapp Montagesockel für Hekatron Rauchschalter ORS 142, ORS 142 AT, TDS 247 Aufputz-Deckenmontage in trockenen Räumen Integrierter Magnet zur optionalen Leitungsüberwachung (43 kΩ) Kompatibel mit allen Hekatron-Zentralen (FSZ Basis/Pro, RSZ kompakt) Produktbeschreibung Der Sockel 143 A ist der Standard-Montagesockel für die Aufputz-Deckenmontage von Hekatron Rauchschaltern und Thermoschaltern in Feststellanlagen. Er wird an der Decke verschraubt, der Melderkopf (ORS 142, ORS 142 AT oder TDS 247) wird anschließend aufgesteckt und durch Drehen verriegelt.Der integrierte Magnet ermöglicht die optionale Aktivierung der Leitungsüberwachung gemäß DIN EN 14637. Der Sockel 143 A kann auch auf den Konsolen K 143-S (Sturzmontage) und K 143-K (Kragarm) montiert werden. Kompatibilität Der Sockel ist kompatibel mit folgenden Hekatron Rauchschaltern und Thermoschaltern: ORS 142 — Standard-Rauchschalter (für Neuanlagen abG) ORS 142 AT RetroFit — Austausch-Rauchschalter (für Bestandsanlagen abZ) TDS 247 — Thermodifferentialschalter Nicht für den ORS 142 W: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt. Er benötigt keinen separaten Sockel der Serie 143. Passende Hekatron ProdukteHekatron ORS 155 F - Funkset Technische Daten EigenschaftWert MontageAufputz (Decke)EinsatzbereichTrockene InnenräumeLeitungsüberwachungOptional, per integriertem Magnet (43 kΩ)MaterialKunststoffFarbeWeißKonsolenmontageKompatibel mit K 143-S und K 143-K Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).

Hekatron ORS 142 AT RetroFit — Austausch-Rauchschalter für Deckenmontage Kurz & Knapp RetroFit für Bestandsanlagen — 1:1-Ersatz für ältere ORS 142 Deckenmelder AT-Sockeltausch: Sockel bleibt, nur Melderkopf wechseln Streulichtprinzip nach EN 54-7, Temperaturschwelle 70 °C Erweiterter Temperaturbereich -30 bis +60 °C Verschmutzungskompensation, RS-Bus, potentialfreier Öffner Kompatibel mit 20+ Herstellern Made in Germany Produktbeschreibung Der Hekatron ORS 142 AT RetroFit ist der Austausch-Rauchschalter für bestehende Feststellanlagen mit Deckenmontage. Er ersetzt ältere ORS 142 Melder, deren 8-jährige Nutzungsdauer gemäß DIN 14677 abgelaufen ist. Als RetroFit-Lösung ist er speziell für Anlagen konzipiert, die nach einem älteren Zulassungsbescheid (Z-6.5-xxxx) abgenommen wurden. Der vorhandene Sockel (143 A, 143 UH oder 143 AF) bleibt montiert — beim Tausch wird nur der Melderkopf gewechselt. Technisch entspricht der AT RetroFit dem aktuellen ORS 142 Standard: Verschmutzungskompensation, Alarmschwellennachführung, integrierte Leitungsüberwachung und Multi-Betriebszustandsanzeige. Einbindung in die Feststellanlage Der ORS 142 AT RetroFit wird als direkter Ersatz in bestehende Systeme eingesetzt: ORS 142 AT RetroFit an der Decke → Zentrale (FSZ/RSZ/RMZ) → Haftmagnet → Tür schließt Beim Austausch ist immer die aktuell gültige Zulassung zugrunde zu legen — nicht die alte Zulassung, nach der die Anlage ursprünglich abgenommen wurde. Ist der AT RetroFit in der aktuellen Zulassung des Systems gelistet, kann eine Neuabnahme entfallen. Technische Daten EigenschaftWert DetektionsprinzipStreulicht nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebstemperatur-30 bis +60 °C AbmessungenØ 80 × H 33 mm Gewicht82 g FarbeWeiß (RAL 9010) SockeltypSockelserie 143 (A, AF, UH) KommunikationRS-Bus AT-KennzeichnungJa Nutzungsdauer8 Jahre (DIN 14677) Kompatibilität Der ORS 142 AT RetroFit ist als Austauschmelder für alle Systeme zugelassen, in denen der ORS 142 gelistet ist: Hekatron — FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt dormakaba — RMZ (Z-6.500-2372) GEZE — FA GC 150 System 20+ weitere Hersteller — Assa Abloy, C-Tec, ECO Schulte, Entrematic, GU BKS u. a. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte VerschmutzungGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder AustauschanzeigeGeschlossen GelbStörungGeöffnet RotAlarmGeöffnet Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme LED Grün/Gelb wechselnd8-Jahres-Tausch fälligNeuen AT RetroFit Melderkopf aufsetzen. Sockel bleibt LED Gelb dauerhaftStörungMelderkopf abnehmen, Sockelkontakte prüfen, Kabel durchmessen Melder passt nicht auf alten SockelSockel veraltet (vor Serie 143)Alten Sockel durch Sockel 143 A ersetzen. Verkabelung prüfen Neuabnahme nach Tausch gefordertAT RetroFit nicht in alter ZulassungAktuelle Zulassung prüfen. Neuabnahme durch autorisierte Fachkraft FehlalarmStaub, DampfMontageort bewerten. Ggf. TDS 247 (nicht Fluchtwege) Montage & AT-Tausch Der AT-Tausch an der Decke in drei Schritten: Schritt 1: Alten Melderkopf durch Drehen aus dem Sockel lösen Schritt 2: ORS 142 AT RetroFit aufsetzen und durch Drehen verriegeln Schritt 3: Funktionstest mit Prüfaerosol (Hekatron 918/5) Sockel 143 A, 143 AF oder 143 UH bleibt montiert. Keine Neuverkabelung. Bei sehr alten Anlagen (vor ORS 132): Netzteil auf Kompatibilität prüfen — ältere Energieversorgungen sind möglicherweise nicht geeignet. Zulassungslogik: Wann der ORS 142 AT RetroFit eingesetzt werden muss Wichtig: Nur für Bestandsanlagen (abZ) Der ORS 142 AT RetroFit ist ausschließlich für Feststellanlagen mit alter Zulassung Z-6.5-xxxx (abZ) vorgesehen In Neuanlagen mit Z-6.500-xxxx (abG) darf er nicht verwendet werden — dort den Standard ORS 142 einsetzen Für den Austausch in abZ-Bestandsanlagen ist nur der AT RetroFit zugelassen — der Standard-ORS 142 darf dort nicht als Ersatz eingesetzt werden Wird das falsche Produkt verbaut, verliert die Anlage ihre Zulassung Hintergrund: Seit dem 01.01.2020 unterscheidet das DIBt zwischen abZ (Z-6.5-xxxx, Bestandsanlagen) und abG (Z-6.500-xxxx, Neuanlagen). In abZ-Zulassungen war der Melder mit Auslösevorrichtung als Einheit zugelassen. In abG ist der Melder nur noch als Melder zugelassen — die Auslöselogik liegt in der Zentrale (z. B. FSZ Basis). Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Nicht jede abZ-Zulassung hat den ORS 142 AT freigegeben — die exakte Kompatibilitätstabelle steht in der Montageanleitung (7003085, Seite 2). Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Unter 18 V DC → Netzgerät mit tauschen. Wartung & Prüfung Monatlich — Funktionsprüfung mit Prüfaerosol Hekatron 918/5 Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2 Alle 8 Jahre — Melderkopf tauschen (AT-Sockeltausch) Rauchschalter nicht öffnen, nicht reinigen. Nur Austausch. Einsatzgebiete Bestandsanlagen — 8-Jahres-Austausch bestehender ORS 142 Deckenmelder Drehflügeltüren, Schiebetüren, Tore — an Brand- und Rauchschutzabschlüssen Bahngebundene Förderanlagen — automatische Transportsysteme Nur an Innenwänden. Nicht für staubige/dampfige Umgebungen (dort: TDS 247, nicht in Fluchtwegen). Modellvergleich ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Häufige Fragen zum ORS 142 AT RetroFit Was bedeutet RetroFit?RetroFit bezeichnet den Austausch eines Melders in einer bestehenden Anlage. Der ORS 142 AT RetroFit ist speziell für diesen Zweck konzipiert und trägt die AT-Kennzeichnung. Muss die Anlage nach dem Tausch neu abgenommen werden?Nur wenn der ORS 142 AT RetroFit nicht in der aktuell gültigen DIBt-Zulassung des Systems gelistet ist. Ist er aufgeführt: Funktionstest und Dokumentation im Prüfbuch genügen. Kann ich jeden alten Hekatron-Melder durch den AT RetroFit ersetzen?Ja, sofern der vorhandene Sockel zur Serie 143 gehört. Bei sehr alten Sockeln (vor Serie 143) muss der Sockel mit getauscht werden. Was passiert mit den alten Netzteilen?Bei Austausch von ORS 132 oder älter: Netzteil auf Kompatibilität prüfen. Ältere Energieversorgungen (NAG 03, NG 519) können ungeeignet sein. Unterschied AT RetroFit vs. ORS 142 Standard?Technisch identisch. Der AT RetroFit trägt eine spezielle AT-Kennzeichnung für die eindeutige Zuordnung als Austauschmelder. Für Neuanlagen den Standard ORS 142 verwenden. Wie oft muss der RetroFit-Melder geprüft werden?Wie jeder ORS 142: monatlich Funktionsprüfung, jährlich Fachprüfung, nach 8 Jahren Austausch. Ist der AT RetroFit mit dormakaba RMZ kompatibel?Ja. In der dormakaba-Zulassung Z-6.500-2372 als Austauschmelder gelistet. Kaufberatung: Austausch in Bestandsanlagen Wand- oder Decken-AT?Für bestehende Deckenmelder: ORS 142 AT RetroFit. Für bestehende Wandmelder: ORS 142 W AT. Beide nutzen das AT-Sockeltausch-Prinzip. Lohnt sich der Umstieg auf Funk beim Tausch?Wenn die Kabelinfrastruktur intakt ist: nein — der AT RetroFit ist wirtschaftlicher. Wenn Kabel sanierungsbedürftig sind oder im Denkmalschutz: Funksystem ORS 155 F prüfen. Wie viele Melder brauche ich?Die Anzahl richtet sich nach Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der DIBt-Bauartgenehmigung. In der Regel: 1–2 Melder pro Tür. Kann ich den Tausch selbst durchführen?Den Melderkopf wechseln darf eine eingewiesene Person. Die Abnahme nach Tausch muss durch eine autorisierte Fachkraft erfolgen.

Hekatron FSZ Basis — Feststellanlagen-Zentrale für bis zu 12 RauchschalterKurz & KnappMeistverwendete Hekatron-Zentrale — All-in-one: Stromversorgung, Steuerung, integrierter Handauslösetaster (50 × 50 mm), Alarmspeicher und ResettasterBis 12 Rauchschalter (DIBt), 400 mA Ausgangsstrom, 1- oder 2-Stich-Betrieb per DIP-SchalterFail-Safe-Prinzip: Kein Akku — bei Netzausfall wird der Haftmagnet stromlos, die Tür schließt selbsttätigDIBt-Bauartgenehmigung Z-6.500-2427 (aBG), abZ Z-6.510-2402, VdS G 213091, EN 14637 (3-5-1/2/4-1-1-3)ProduktbeschreibungDie Hekatron FSZ Basis ist die meistverwendete Feststellanlagen-Zentrale von Hekatron. Sie vereint Stromversorgung (230 V AC → 24 V DC), Steuerung, integrierten Handauslösetaster, Alarmspeicher und Resettaster in einem kompakten Gehäuse (146 × 146 × 60,5 mm). Die Zentrale steuert Feststellanlagen an Brandschutztüren und -toren und verarbeitet Signale von bis zu 12 Rauchschaltern (nach DIBt).Die FSZ Basis arbeitet nach dem Fail-Safe-Prinzip: Sie besitzt keine Notstromversorgung. Bei Netzausfall wird der Haftmagnet-Ausgang (THM) stromlos — die Tür schließt selbsttätig durch den Türschließer. Dieses Verhalten ist brandschutztechnisch gewollt und gewährleistet, dass Brandschutzabschlüsse im Störungsfall immer geschlossen sind.Die Zentrale bietet drei DIP-Schalter zur Konfiguration: DIP 1 aktiviert die Leitungsüberwachung nach EN 14637, DIP 2 schaltet zwischen 1-Stich- und 2-Stich-Betrieb um, DIP 3 aktiviert den Alarmspeicher (bei Freilauftürschließern immer erforderlich). Drei LEDs (grün, rot, orange) zeigen Betriebszustand, Alarm und Störungen an — mit differenzierten Blinkmustern zur Fehlerdiagnose vor Ort.Die FSZ Basis ist als Festanschluss-Variante und als Variante mit 1,5 m Schutzkontaktstecker (FSZ Basis 230V) erhältlich.Komplette Feststellanlage mit FSZ BasisEine vollständige Feststellanlage mit der FSZ Basis besteht aus folgenden Komponenten:FunktionKomponenteHinweisSteuerung & StromversorgungFSZ BasisInkl. HAT, Reset, AlarmspeicherDetektionORS 142 + Sockel 143Bis 12 Stück (DIBt), 8 Jahre TauschzyklusFeststellungTHM (z. B. THM 439/335) + ASS (z. B. ASS 65)Haftmagnet + AnkerplatteManuelle AuslösungIntegriert (50 × 50 mm) oder ext. HAT 02Pflicht nach DIBtDokumentationPrüfbuch + AbnahmeschildAufbewahrungspflicht beim BetreiberKapazität und StrombudgetParameterOhne LÜ (DIBt)1-Stich mit LÜ (DIBt)2-Stich mit LÜ (DIBt)1-Stich EN 146372-Stich EN 14637Max. Melder121212 pro Stich (frei verteilbar)69 gesamt, max. 6 pro StichParameterWertMax. Haftmagnete1 (THM-Ausgang)Ausgangsstrom gesamt400 mAMax. Leitungslänge mit LÜ (THM)35 mMax. Leitungslänge mit LÜ (Melder)75 mMax. Leitungslänge ohne LÜ200 mStrombudget-Beispiel3 × ORS 142 (je 22 mA = 66 mA) + 2 × THM 425 (je 63 mA = 126 mA) = 192 mA von 400 mA — 52 % Auslastung.Funktionsbeschreibung — SignalwegDie FSZ Basis verarbeitet Signale in folgender Reihenfolge:Detektion: Ein angeschlossener Rauchschalter (z. B. ORS 142) erkennt Rauch und sendet ein Signal über die Melderleitung an die Zentrale.Verarbeitung: Die FSZ Basis wertet das Signal aus. Bei aktivem Alarmspeicher (DIP 3 = ON) bleibt der Alarmzustand bis zum manuellen Reset gespeichert.Auslösung: Der THM-Ausgang wird stromlos geschaltet. Der Haftmagnet gibt die Tür frei.Schließung: Der Türschließer drückt die Tür in die geschlossene Position (mechanisch, keine Energie nötig).Anzeige: Die rote LED zeigt den Alarmzustand an. Das potentialfreie Relais schaltet (Weiterleitung an GLT oder Signalleuchte möglich).Reset: Nach Beseitigung der Brandursache: Resettaster an der Zentrale oder externer Reset-Eingang betätigen.Manuelle Auslösung: Jederzeit über den integrierten Handauslösetaster (50 × 50 mm, Einschubstreifen: „Tür/Tor schließen“) oder einen externen HAT 02.Technische DatenEigenschaftWertEingangsspannung230 V ACNennstromaufnahme80 mALeistungsaufnahme18,4 VANennfrequenz50/60 HzAusgangsspannung24 V DCAusgangsstrom400 mALeistungsabgabe9,6 WRestwelligkeit200 mVssRelaisausgang1 Wechsler potentialfrei, max. 250 V AC / 30 V DC, max. 5 ASchutzartIP30 (Rückseite) / IP65 (mit Kabelverschraubung)SchutzklasseII mit FunktionserdungTemperaturbereich Betrieb-10 bis +50 °CTemperaturbereich Lagerung-10 bis +60 °CLuftfeuchtigkeit10–95 % (≤ 34 °C), max. 35 g/m³ (> 34 °C)Abmessungen (B × H × T)146 × 146 × 60,5 mmGewicht420 gGehäuseABS/PC weiß (RAL 9003)NetzteilPrimärgetaktetes Schaltnetzteil, kurzschlussfest, stabilisiertLED-DiagnoseDie FSZ Basis verfügt über drei LEDs (grün, rot, orange). Die Blinkfrequenz zeigt die Ursache an:LEDMusterBedeutungMaßnahmeGrünDauerleuchtenNormalbetriebKeineGrünAusNetzausfall oder AnschlussfehlerNetzversorgung prüfen, Anschluss prüfenRotDauerleuchtenAlarm — Rauchschalter hat ausgelöstBrandursache klären, Reset nach EntwarnungRot1 × BlinkenAlarm — interner Handauslösetaster betätigtReset nach EntwarnungRot2 × BlinkenAlarm — externer HAT oder AM 142 FehlerExternen HAT / AM 142 prüfenRot6 × BlinkenStörung FolientastaturZentrale austauschenOrangeDauerleuchtenInterne StörungZentrale austauschenOrange2 × BlinkenStörung RauchschalterstichMelderleitung und Melder prüfenOrange3 × BlinkenStörung HAT-SchleifeHAT-Anschluss und Leitung prüfenOrange4 × BlinkenÜbertemperaturUmgebungstemperatur prüfen, Belüftung sicherstellenOrange5 × BlinkenStörung Haftmagnet-SchleifeTHM-Anschluss und Leitung prüfenOrange6 × BlinkenStörung FolientastaturZentrale austauschenOrange9 × BlinkenAusgangsstrom überschrittenVerbraucher reduzieren, Strombudget prüfenOrange10 × BlinkenKurzschluss 24 VVerdrahtung prüfen, Kurzschluss beseitigenKlemmenplanKlemmenblockKlemmenFunktionLeiterquerschnitt1 — StromnetzL, N, PE230 V AC Netzanschluss0,25–2,5 mm²2 — RelaisausgangNO, Common, NCPotentialfreier Wechsler (max. 250 V AC / 5 A)0,25–2,5 mm²3 — Brandmelder+24V, GND, ORSRauchschalter-Stich(e)0,25–1,5 mm²4 — StützpunktK, B2-Stich-Verbindung (nur bei DIP 2 = ON)0,25–1,5 mm²5 — HaftmagnetTHM+, THM-Haftmagnet-Ausgang (24 V DC, mit Freilaufdiode und Funktionsüberwachung)0,25–1,5 mm²6 — HAT/Reset+24V, HAT, RESET, GNDExterner Handauslösetaster und externer Reset0,25–1,5 mm²DIP-SchalterDIPONOFFDIP 1Leitungsüberwachung aktiv (EN 14637)Ohne LeitungsüberwachungDIP 22-Stich-Betrieb (nur wenn DIP 1 = ON)1-Stich-BetriebDIP 3Alarmspeicher aktiv (bei Freilauftürschließern: immer ON)Alarmspeicher inaktivVergleich Hekatron ZentralenEigenschaftRSZ kompaktFSZ KompaktFSZ BasisFSZ ProTypRauchschaltzentraleFSA-Zentrale kompaktFSA-Zentrale StandardFSA-Zentrale TopIntegrierter RauchschalterJa (ORS 142 W-RSZ)NeinNeinNeinIntegrierter HATNeinNeinJa (50 × 50 mm)JaAusgangsstrom435 mA460 mA400 mA900 mAMax. Melder (DIBt)+ externe61220–24Max. Melder (EN 14637)—66–912Stiche1 oder 211 oder 21 oder 2Relaisausgänge1112HupeNeinNeinNeinJa (65 dB(A))ESM Pro kompatibelNeinNeinNeinJaExt. Alarmeingang BMZ/GLTNeinNeinNeinJaStille SchließungNeinNeinNeinJaDIP-Schalter——36NotstromversorgungNein (Fail-Safe)Nein (Fail-Safe)Nein (Fail-Safe)Optional (ESM Pro)DIBtZ-6.500-2393Z-6.500-2394Z-6.500-2427Z-6.500-2359MontageParameterWertMontagehöhe Unterkante1,4 m (+0,2 / -0,4 m)Max. Abstand zum Melder2,3 mLochabstand128 × 128 mmMontageartenAufputz Wand/Decke, Schaltschrank (Adapter), Hutschiene 35 mm (Adapter)KabeleinführungRückseite: IP30 (offene Einführung). Oben/unten: IP65 mit 3 × M16 + 1 × M20 Kabelverschraubungen (im Lieferumfang).KabeltypenAnschlussKabeltypNetz (230 V AC)NYM 3 × 1,5–2,5 mm²Fernmeldeleitung (Melder, HAT, THM)JY(ST)Y 2 × 2 × 0,6/0,8 mmKompatible Komponenten — RauchschalterKomponenteHinweisORS 142Standard-Rauchschalter (auf Sockel 143)ORS 142 WWandmontageORS 142 W ATWandmontage, erhöhte TemperaturbeständigkeitORS 142 AT RetroFitNachrüstung auf vorhandenen SockelTDS 247Thermoschalter (nicht in Flucht-/Rettungswegen)ORS 155 FFunk-Rauchschalter (über FM 155 F Funkmodul)Haftmagnete und FeststellvorrichtungenKomponenteHinweisTHM 413TürhaftmagnetTHM 425TürhaftmagnetTHM 439 (185/335/485)Türhaftmagnet, verschiedene AusführungenAFS 55 / AFS 65 / AFS 75Feststellvorrichtungen (Magnete)ZubehörKomponenteFunktionAM 142AlarmmodulHAT 02Externer HandauslösetasterTSG 100Torsignalgeber (MVV TB 2019)ROLP SBSignalgeberSP 205SireneRZA 142Relais-ZusatzadapterNormen und ZulassungenNorm / ZulassungNummerInhaltDIBt Bauartgenehmigung (aBG)Z-6.500-2427Autarke FeststellanlageDIBt abZZ-6.510-2402ZusatzzulassungVdSG 213091VdS-AnerkennungEN 14637Klassifizierung 3-5-1/2/4-1-1-3Elektrisch gesteuerte FeststellvorrichtungenDIN 14677-1—Instandhaltung von FeststellanlagenDIN 14677-2—Anforderungen an FachkräfteEN 54-7—Optische Rauchmelder (für angeschlossene ORS 142)Die DIBt-Bauartgenehmigung gilt ausschließlich für die darin aufgeführten Komponentenkombinationen. Bei Austausch durch nicht gelistete Komponenten ist eine Neuabnahme erforderlich.AbnahmeWer darf abnehmen?Fachkräfte des Herstellers (Hekatron)Vom Hersteller autorisierte Fachkräfte (Hekatron Seminar R 6.1 oder R 6.2)Fachkräfte einer vom DIBt benannten PrüfstelleDie Abnahmeberechtigung ist personenbezogen und nicht übertragbar.Wann ist eine Abnahme erforderlich?Nach betriebsfertigem Einbau einer FeststellanlageNach Gerätetausch, wenn das neue Gerät nicht in der letzten Zulassung aufgeführt war (Neuabnahme nach aktuell gültiger Zulassung)DokumentationInbetriebnahme- und Wartungsset (IW-Set) verwendenAbnahmeschild nach erfolgreicher Abnahme anbringenUnterlagen beim Betreiber aufbewahrenDigital: Hekatron „Mein HPlus Service-IA Kit“ (im Lieferumfang)Wartung nach DIN 14677IntervallPrüfungDurchführungMonatlichFunktionsprüfung: Rauchschalter mit Prüfaerosol auslösen, Tür muss vollständig schließen. HAT betätigen, Tür muss schließen. LED-Anzeigen kontrollieren.Eingewiesene PersonVierteljährlichWie monatlich. Nach 12 fehlerfreien Monatsprüfungen kann auf vierteljährlich umgestellt werden.Eingewiesene PersonJährlichVollständige Fachprüfung: alle Komponenten inspizieren, Leitungen prüfen, Strombudget kontrollieren, Relaisausgang testen, Dokumentation im Prüfbuch.Fachkraft nach DIN 14677-2TauschzyklenKomponenteZyklusOptische Rauchschalter (ORS 142)8 Jahre (DIN 14677)Thermoschalter (TDS 247)8 Jahre (Herstellerempfehlung)Funk-Rauchmelder (ORS 155 F)8 Jahre (Batterie)Rauchschalter können nicht gereinigt werden und dürfen nicht geöffnet werden — bei Verschmutzung ist ein Austausch erforderlich.Häufige FragenWie viele Rauchschalter kann die FSZ Basis maximal ansteuern?Nach DIBt-Bauartgenehmigung Z-6.500-2427 bis zu 12 Rauchschalter. Nach EN 14637 maximal 6 (1-Stich) bzw. 9 gesamt bei 2-Stich-Betrieb (max. 6 pro Stich).Was passiert bei einem Stromausfall?Die FSZ Basis hat keine Notstromversorgung (kein Akku, kein ESM). Bei Netzausfall wird der THM-Ausgang stromlos — der Haftmagnet gibt die Tür frei und der Türschließer schließt die Tür selbsttätig. Dieses Fail-Safe-Prinzip ist brandschutztechnisch gewollt.Was bedeuten die orangefarbenen Blinkmuster?Orange zeigt Störungen an. Die Anzahl der Blinkimpulse identifiziert die Ursache: 2× = Rauchschalterstich, 3× = HAT-Schleife, 4× = Übertemperatur, 5× = Haftmagnet-Schleife, 6× = Folientastatur, 9× = Ausgangsstrom überschritten, 10× = Kurzschluss 24 V. Dauerleuchten = interne Störung, Zentrale austauschen.Wann benötige ich eine FSZ Pro statt der FSZ Basis?Die FSZ Pro ist erforderlich, wenn mehr als 12 Melder angeschlossen werden sollen (bis 20–24 nach DIBt), eine Notstromversorgung per ESM Pro benötigt wird, ein externer Alarmeingang (BMZ/GLT) nötig ist, eine Stille Schließung gewünscht wird, oder der Ausgangsstrom 400 mA nicht ausreicht (FSZ Pro: 900 mA).Was ist der Unterschied zwischen 1-Stich und 2-Stich?Im 1-Stich-Betrieb sind alle Rauchschalter an einer Linie angeschlossen. Im 2-Stich-Betrieb (DIP 2 = ON, nur mit Leitungsüberwachung DIP 1 = ON) werden zwei getrennte Melderleitungen genutzt — die 12 Melder (DIBt) sind frei auf beide Stiche verteilbar. 2-Stich erhöht die Verfügbarkeit: fällt ein Stich aus, bleibt der andere aktiv.Muss der Alarmspeicher immer aktiviert sein?Bei Freilauftürschließern muss DIP 3 immer auf ON stehen (Alarmspeicher aktiv). Grund: Der Freilauftürschließer benötigt ein dauerhaftes Signal zum Geschlossenhalten. Ohne Alarmspeicher könnte die Tür nach kurzer Abkühlung des Melders wieder feststellen.Welche Kabelverschraubungen sind im Lieferumfang?3 × M16 und 1 × M20 Kabelverschraubungen für die Einführungen oben/unten (IP65). Die rückseitige Einführung ist offen (IP30) und für Unterputz-/Schaltschrankmontage vorgesehen.Welcher Netzanschluss wird benötigt?230 V AC über NYM 3 × 1,5–2,5 mm². Der Netzanschluss darf ausschließlich durch eine Elektrofachkraft erfolgen. Die Variante FSZ Basis 230V wird alternativ mit einem 1,5 m Schutzkontaktstecker geliefert.Kaufentscheidung — Feststellanlagen-ZentraleFSZ Basis oder RSZ kompakt — welche Zentrale für eine einzelne Brandschutztür?Für eine einzelne Tür mit separatem Haftmagnet: FSZ Basis, wenn externe Rauchschalter (ORS 142) gewünscht sind — flexibel positionierbar, bis 12 Melder erweiterbar. Die RSZ kompakt hat einen integrierten Sturzrauchschalter und ist kompakter, aber weniger erweiterbar.Reichen 400 mA Ausgangsstrom für mein Projekt?Das Strombudget lässt sich einfach berechnen: ORS 142 benötigt 22 mA, THM 425 benötigt 63 mA. Eine typische Konfiguration mit 3 Rauchschaltern und 1 Haftmagnet verbraucht ca. 129 mA — weit unter dem Limit. Bei größeren Anlagen mit vielen Meldern und starken Magneten sollte das Budget vor der Planung durchgerechnet werden. Über 400 mA → FSZ Pro (900 mA).Brauche ich eine Notstromversorgung (ESM Pro)?Die FSZ Basis unterstützt kein ESM Pro — das ist ausschließlich der FSZ Pro vorbehalten. Für die FSZ Basis gilt: Bei Netzausfall schließt die Tür selbsttätig (Fail-Safe). Wenn die Tür bei Netzausfall für eine definierte Zeit offengehalten werden muss (z. B. Evakuierung), ist die FSZ Pro mit ESM Pro erforderlich.Kann ich die FSZ Basis nachträglich auf 2-Stich umstellen?Ja. Die Umstellung erfolgt per DIP-Schalter (DIP 2 = ON). Voraussetzung: Leitungsüberwachung muss aktiv sein (DIP 1 = ON). Die Verdrahtung muss entsprechend angepasst werden (Stützpunkt-Klemmen K und B für den zweiten Stich).Welche Zulassung gilt — DIBt oder EN 14637?In Deutschland ist die DIBt-Bauartgenehmigung (Z-6.500-2427) maßgeblich — sie erlaubt bis 12 Melder. Die EN 14637-Klassifizierung (3-5-1/2/4-1-1-3) gilt europaweit und ist restriktiver: max. 6 Melder (1-Stich) bzw. 9 Melder (2-Stich). In der Praxis wird nach DIBt geplant.

Hekatron DKT 02 ge — Druckknopftaster gelb für Lüftungs- und Feststellanlagen Kurz & Knapp Druckknopftaster für Lüftungs- und Feststellanlagen mit erweiterter Funktionalität Gelbes Gehäuse — Signalfarbe für Brandschutzeinrichtungen gemäß DIBt-Richtlinien 4 LED für Alarm-, Info- und Betriebsanzeige (gegenüber 2 LED beim DKT 01) Zusätzlicher Taster hinter der Gehäusetür für erweiterte Funktionen Abschließbares Kunststoffgehäuse in Flachbauweise Produktbeschreibung Der Hekatron DKT 02 ge ist ein erweiterter Druckknopftaster in gelbem Gehäuse für den Einsatz an Lüftungs- und Feststellanlagen. Im Vergleich zum DKT 01 bietet er zusätzliche Funktionen: 4 LED statt 2 für eine detailliertere Statusanzeige sowie einen weiteren Taster hinter der Gehäusetür. Die Alarmauslösung erfolgt durch Eindrücken der Sicherheitsscheibe und Betätigung des roten Alarmtasters. Der zusätzliche Taster hinter der Gehäusetür kann für weitere Funktionen wie Rückstellung oder Prüfauslösung genutzt werden. Das abschließbare Gehäuse in Flachbauweise schützt vor unbeabsichtigter Auslösung und ist DIBt-zugelassen. Kompatibilität Der DKT 02 ge wird in den Alarm- und Steuerungskreis von Lüftungs- und Feststellanlagen eingebunden. Er ist kompatibel mit Hekatron Feststellanlagen-Zentralen wie der Hekatron FSZ und Raumlufttechnischen Anlagen (RLT). Kompatible Komponenten: Hekatron ORS 142, ORS 155 F, TDS 247 (Melder), Hekatron THM 425-1 (Haftmagnete), Hekatron FSZ/RSZ (Zentralen). Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ BasisHekatron Ankerplatte ASS 55 Häufige Fragen Worin unterscheidet sich der DKT 02 vom DKT 01?Der DKT 02 hat 4 LED statt 2 und einen zusätzlichen Taster hinter der Gehäusetür. Damit eignet er sich für Anlagen, die eine erweiterte Statusanzeige oder Zusatzfunktionen erfordern — etwa Lüftungsanlagen in Kombination mit Feststellanlagen. Wofür wird der zusätzliche Taster hinter der Gehäusetür verwendet?Der interne Taster dient je nach Anlagenkonfiguration für Rückstellung, Prüfauslösung oder andere Steuerfunktionen. Die genaue Funktion wird bei der Inbetriebnahme festgelegt. Kann der DKT 02 ge auch an reinen Feststellanlagen eingesetzt werden?Ja. Der DKT 02 ist sowohl für reine Feststellanlagen als auch für kombinierte Lüftungs- und Feststellanlagen geeignet. Muss der DKT 02 regelmäßig geprüft werden?Ja. Feststellanlagen müssen monatlich durch eine eingewiesene Person und jährlich durch eine Fachkraft geprüft werden (DIN 14677).

Konsole K 143-K — Kragarm-Montagekonsole für Deckenhöhen über 5 m Kurz & Knapp Kragarm-Konsole für Rauchschalter-Montage bei Deckenhöhen über 5 m DIBt-konforme Lösung: Melder mind. 3,5 m über Oberkante der Wandöffnung Aus Stahl, für Sockel 143 A Für ORS 142, ORS 142 AT, TDS 247 Produktbeschreibung Die Konsole K 143-K ermöglicht die Kragarm-Montage von Hekatron Rauchschaltern bei Deckenhöhen über 5 m. Gemäß DIBt müssen zuhörige Deckenrauchschalter bei solchen Höhen durch Rauchschalter ersetzt werden, die mindestens 3,5 m über der Oberkante der Wandöffnung und an der Konsole angebracht sind. Der Sockel 143 A wird auf der K 143-K montiert, anschließend wird der Melderkopf aufgesteckt. Die Konsole besteht aus Stahl. Technische Daten EigenschaftWert EinsatzKragarm-Montage bei Deckenhöhen über 5 m MaterialStahl SockelaufnahmeSockel 143 A Kompatible MelderORS 142, ORS 142 AT, TDS 247 DIBt-AnforderungMelder mind. 3,5 m über Oberkante Wandöffnung Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Passende Hekatron ProdukteHekatron ORS 155 F - Funkset Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).
